铸件外观缺陷图

压铸件外观通用检验标准
1目的：
为压铸件提供外观检验依据，确保压铸毛坯符合客户要求。

2范围：
压铸件
3定义
3.1压铸毛坯：指经过时效处理、打磨、喷砂、整形后的压铸产品压铸机加工：通
过加工机械精确去除压铸材料的加工工艺。

3.2压铸件常见缺陷特征有外部缺陷和内部缺陷
3.2.1外部缺陷及定义
粘模: 顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时称为拉伤面。

分层：铸件上局部存在有明显的金属层次
裂纹：铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势。

变形：由于收缩不均或外力导致压铸件几何形状与图纸不符。

流痕：压铸件表面与金属液流动方向一致的条纹。

无发展趋势。

水纹: 铸件表面上呈现的光滑条纹，肉眼可见，但用手感觉不出，颜色不同于基体金属的纹路，用0＃砂布稍擦几下即可去除。

冷隔：在压铸件表面，明显、不规则、下陷的线形纹路（有穿透与不穿透两种）。

形状细小而狭长，有时交接边缘光滑，有断开的可能。

龟裂毛刺：由于模具型腔表面产生热疲劳而形成的铸件表面上的网状凸起痕迹和金属刺。

凹陷：铸件的厚大部分表面有平滑的下凹现象。

欠铸：铸件表面有浇不足的部位，导致轮廓不清。

飞边、毛刺：在分型面边缘出现金属薄片，或粗糙、锋利的棱角。

错位：铸件的一部分与另一部分在分型面上错开，发生相对位移
脱皮：铸件表面部分与基体剥离的现象。

色斑：铸件表面上呈现的不同于基体金属的斑点，一般由涂料碳化物形成。

铸件常见缺陷常见缺陷缺陷的分类：铸件常见缺陷分为孔眼、裂纹、表面缺陷、残缺类缺陷、形状及尺寸和重量不合格、成份及组织和性能不合格六大类。

1孔眼类缺陷孔眼类缺陷包括气孔、缩孔、缩松、渣眼、砂眼、等。

1.1.1气孔：别名气眼，气泡、由气体原因造成的孔洞。

铸件气孔的特征是：其表面一般比较光滑,主要呈梨形\圆形和椭圆形.一般在铸件表面露出,大孔常孤立存在,小孔则成群出现。

(如图)产生的原因是：来源于气体，炉料潮湿或绣蚀、表面不干净、炉气中水蒸气等气体、炉体及浇包等修后未烘干、型腔内的气体、浇注系统不当，浇铸时卷入气体、铸型等。

1.1.2缩孔缩孔别名缩眼，由收缩造成的孔洞。

缩孔的特征是：形状不规则，孔壁粗糙并带有技状晶,常出现在铸件最后凝固的部位,广义的缩孔包括缩松。

(如图)产生的原因是：金属在液体及凝固期间由于补缩不良而产生的孔洞，主要有以下几点：铸件结构设计不合理，浇铸系统不适当，冷铁的大小、数量、位置不符实际、铁水化学成份不符合要求，如含磷过高等。

浇注温度过高浇注速度过快等。

1.1.3缩松缩松别名疏松、针孔蜂窝、由收缩耐造成的小而多的孔洞。

缩松的特征是：铸件断面上出现的分散而细小的缩孔.助高倍放大镜才能发现的缩松称为显微缩松,铸件有缩松的部位,在气密性实验时易渗漏。

(如图)产生的原因同以上缩孔。

1.1.4渣眼渣眼别名夹渣、包渣、脏眼、铁水温度不高、浇注挡渣不当造成。

渣眼的特征是：铸件浇注位置上表面的非金属夹杂物。

通常在加工后发现与气孔并存，孔径大小不一，成群集结。

(如图)产生的原因是：铁水纯净度差、除渣不净、浇注时挡渣不好，浇注系统挡渣作用差、浇注时浇口未充满或断流。

1.1.5砂眼砂眼是夹着砂子的砂眼。

砂眼的特征是：铸件内部或表面带有砂粒的孔洞(如图)。

产生的原因是：型砂损坏脱落，型腔内的散砂或砂块未清除干净、型砂紧实度差、浇注时冲坏型芯、浇注系统设计不当、型芯表面涂料不好等。

1.1.6铁豆铁豆是夹着铁珠的孔眼、别名铁珠、豆眼、铁豆砂眼等。

铸件中常见的主要缺陷有：1.气孔这是金属凝固过程中未能逸出的气体留在金属内部形成的小空洞，其内壁光滑，内含气体，对超声波具有较高的反射率，但是又因为其基本上呈球状或椭球状，亦即为点状缺陷，影响其反射波幅。

钢锭中的气孔经过锻造或轧制后被压扁成面积型缺陷而有利于被超声检测所发现，如图2.2所示。

2.缩孔与疏松铸件或钢锭冷却凝固时，体积要收缩，在最后凝固的部分因为得不到液态金属的补充而会形成空洞状的缺陷。

大而集中的空洞称为缩孔，细小而分散的空隙则称为疏松，它们一般位于钢锭或铸件中心最后凝固的部分，其内壁粗糙，周围多伴有许多杂质和细小的气孔。

由于热胀冷缩的规律，缩孔是必然存在的，只是随加工工艺处理方法不同而有不同的形态、尺寸和位置，当其延伸到铸件或钢锭本体时就成为缺陷。

钢锭在开坯锻造时如果没有把缩孔切除干净而带入锻件中就成为残余缩孔（缩孔残余、残余缩管），如图2.3、2.4、2.5所示。

如果铸件的型模设计不当、浇注工艺不当等，也会在铸件与型模接触的部位产生疏松，如图2.28所示。

断口照片中的黑色部分即为疏松部位，其呈现黑色是因为该工件已经过退火处理，使得疏松部位被氧化和渗入机油所致。

图2.28 W18钢铸件-用作铣刀齿，采用超声纵波垂直入射多次底波衰减法发现的疏松断口照片3.夹渣熔炼过程中的熔渣或熔炉炉体上的耐火材料剥落进入液态金属中，在浇注时被卷入铸件或钢锭本体内，就形成了夹渣缺陷。

夹渣通常不会单一存在，往往呈密集状态或在不同深度上分散存在，它类似体积型缺陷然而又往往有一定线度。

4.夹杂熔炼过程中的反应生成物（如氧化物、硫化物等）-非金属夹杂，如图2.1和2.6，或金属成分中某些成分的添加料未完全熔化而残留下来形成金属夹杂，如高密度、高熔点成分-钨、钼等，如图2.29，也有如图2.24所示钛合金棒材中的纯钛偏析。

（a）（b）（c）（d）（e）图2.29 BT9钛合金锻制饼坯中的钼夹杂：（a）剖面低倍照片；（b）X射线照相底片；（c）C扫描显示（图中四个白色点状显示为同一个缺陷，是使用水浸点聚焦探头以不同灵敏度检测的结果，其他分散细小的白色点状为与该缺陷无关的杂波显示）；（d）B扫描显示；（e）3D显示5.偏析铸件或钢锭中的偏析主要指冶炼过程中或金属的熔化过程中因为成分分布不均而形成的成分偏析，有偏析存在的区域其力学性能有别于整个金属基体的力学性能，差异超出允许标准范围就成为缺陷，如图2.23和2.24、2.27所示。

铸件常见缺陷常见缺陷缺陷的分类：铸件常见缺陷分为孔眼、裂纹、表面缺陷、残缺类缺陷、形状及尺寸和重量不合格、成份及组织和性能不合格六大类。

1孔眼类缺陷孔眼类缺陷包括气孔、缩孔、缩松、渣眼、砂眼、等。

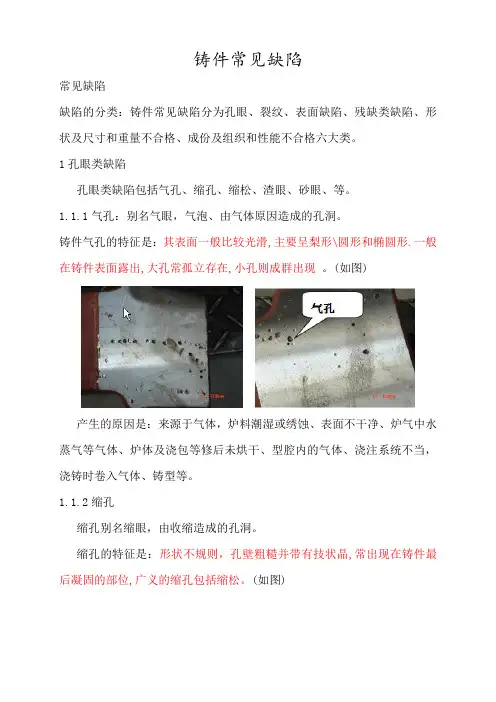

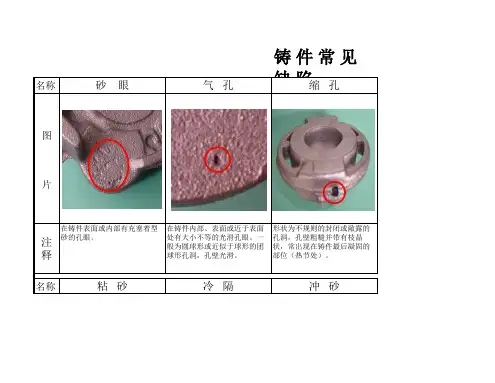

1.1.1气孔：别名气眼，气泡、由气体原因造成的孔洞。

铸件气孔的特征是：其表面一般比较光滑,主要呈梨形\圆形和椭圆形.一般在铸件表面露出,大孔常孤立存在,小孔则成群出现。

(如图)产生的原因是：来源于气体，炉料潮湿或绣蚀、表面不干净、炉气中水蒸气等气体、炉体及浇包等修后未烘干、型腔内的气体、浇注系统不当，浇铸时卷入气体、铸型等。

1.1.2缩孔缩孔别名缩眼，由收缩造成的孔洞。

缩孔的特征是：形状不规则，孔壁粗糙并带有技状晶,常出现在铸件最后凝固的部位,广义的缩孔包括缩松。

(如图)产生的原因是：金属在液体及凝固期间由于补缩不良而产生的孔洞，主要有以下几点：铸件结构设计不合理，浇铸系统不适当，冷铁的大小、数量、位置不符实际、铁水化学成份不符合要求，如含磷过高等。

浇注温度过高浇注速度过快等。

1.1.3缩松缩松别名疏松、针孔蜂窝、由收缩耐造成的小而多的孔洞。

缩松的特征是：铸件断面上出现的分散而细小的缩孔.助高倍放大镜才能发现的缩松称为显微缩松,铸件有缩松的部位,在气密性实验时易渗漏。

(如图)产生的原因同以上缩孔。

1.1.4渣眼渣眼别名夹渣、包渣、脏眼、铁水温度不高、浇注挡渣不当造成。

渣眼的特征是：铸件浇注位置上表面的非金属夹杂物。

通常在加工后发现与气孔并存，孔径大小不一，成群集结。

(如图)产生的原因是：铁水纯净度差、除渣不净、浇注时挡渣不好，浇注系统挡渣作用差、浇注时浇口未充满或断流。

1.1.5砂眼砂眼是夹着砂子的砂眼。

砂眼的特征是：铸件内部或表面带有砂粒的孔洞(如图)。

产生的原因是：型砂损坏脱落，型腔内的散砂或砂块未清除干净、型砂紧实度差、浇注时冲坏型芯、浇注系统设计不当、型芯表面涂料不好等。

1.1.6铁豆铁豆是夹着铁珠的孔眼、别名铁珠、豆眼、铁豆砂眼等。

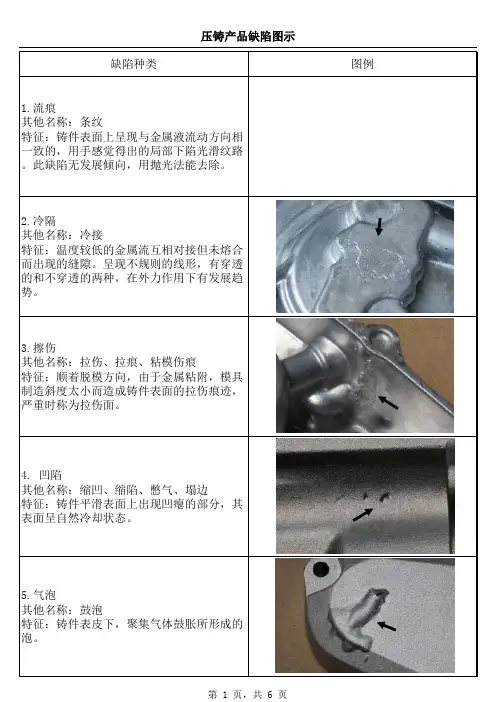

压铸产品缺陷图示缺陷种类图例1.流痕其他名称：条纹特征：铸件表面上呈现与金属液流动方向相一致的，用手感觉得出的局部下陷光滑纹路。

此缺陷无发展倾向，用抛光法能去除。

2.冷隔其他名称：冷接特征：温度较低的金属流互相对接但未熔合而出现的缝隙。

呈现不规则的线形，有穿透的和不穿透的两种，在外力作用下有发展趋势。

3.擦伤其他名称：拉伤、拉痕、粘模伤痕特征：顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时称为拉伤面。

4. 凹陷其他名称：缩凹、缩陷、憋气、塌边特征：铸件平滑表面上出现凹瘪的部分，其表面呈自然冷却状态。

5.气泡其他名称：鼓泡特征：铸件表皮下，聚集气体鼓胀所形成的泡。

6.气孔其他名称：空气孔特征：卷入压铸件内部的气体所形成的形状较为规则，表面较为光滑的空洞。

7.缩孔其他名称：缩空、缩眼特征：压铸件在冷凝过程中，由于内部补偿不足所造成的形状不规则，表面较粗糙的孔洞。

8.花纹特征：铸件表面上呈现的光滑条纹，肉眼可见，但用手感觉不出，颜色不同于基体金属的纹路，用砂布稍擦几下即可去除。

9.裂纹特征：铸件上合金基体被破坏或断开形成细丝状的缝隙，有穿透的和不穿透的两种，有发展趋势。

裂纹可以分为冷裂纹和热裂纹两种，他们的主要区别是冷裂纹铸件开裂处金属未被氧化，热裂纹铸件开裂处金属被氧化。

10.欠铸其他名称：浇不足、轮廓不清、边角残缺特征：金属液未充满型腔，铸件上出现填充不完整的部位。

11.印痕其他名称：推杆印痕、镶块或活动块拼接印痕。

特征：铸件表面由于模具型腔磕碰及推杆、镶块、活动块等零件拼接所留下的凸出和凹下的痕迹。

12.网状毛刺其他名称：网状痕迹、网状花纹、龟裂毛刺特征：由于模具型腔表面产生热疲劳而形成的铸件表面上的网状凸起痕迹和金属刺。

13.有色斑点其他名称：油斑、黑色斑点、积炭特征：铸件表面上呈现的不同于基体金属的斑点，一般由涂料碳化物形成。

14.麻面特征：充型过程中由于模具温度或合金温度太低，在近似于欠压条件下铸件表面形成的细小麻点状分布区域。

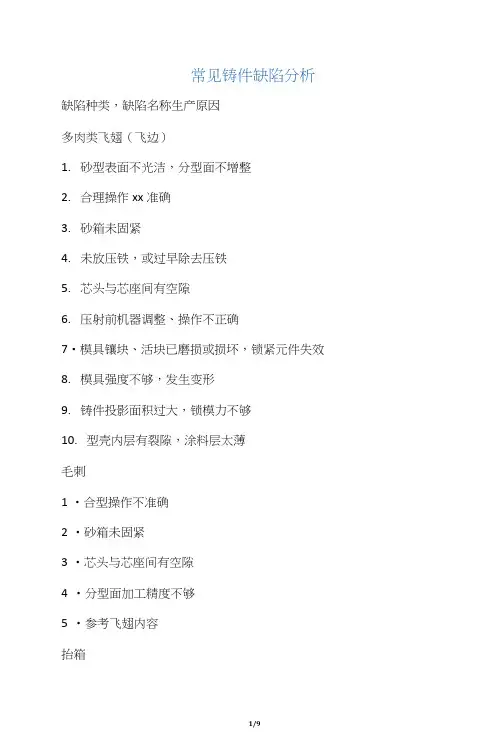

常见铸件缺陷分析缺陷种类，缺陷名称生产原因多肉类飞翅（飞边）1.砂型表面不光洁，分型面不增整2.合理操作xx准确3.砂箱未固紧4.未放压铁，或过早除去压铁5.芯头与芯座间有空隙6.压射前机器调整、操作不正确7•模具镶块、活块已磨损或损坏，锁紧元件失效8.模具强度不够，发生变形9.铸件投影面积过大，锁模力不够10.型壳内层有裂隙，涂料层太薄毛刺1•合型操作不准确2•砂箱未固紧3•芯头与芯座间有空隙4•分型面加工精度不够5•参考飞翅内容抬箱1.砂箱未固紧2.压铁质量不够，或过早除去压铁胀砂1.砂型紧实度低：壳型强度低2.砂型表面硬度低3.金属液压头过高冲砂1.砂型紧实度不够，型壳强度不够2.浇注系统设计不合理3.金属流速过快，充型不稳定4.压射压力过高，压射速度过快5.金属液头过高掉砂1.合型操作不正确2.型砂紧实度不够3.型壳强度不够，发生破裂铸件缺陷分析缺陷种类缺陷名称产生原因多肉类外渗物（外渗豆）内渗物（内渗豆）1.铸型、型号、型芯发气最大，透气性低，排气不畅2.合金液有偏析倾向3.凝固温度范围宽或凝固速度过慢xx类气孔、针孔1.铸件结构设计不正确，热节过多、过大2.铸型、型壳、型芯、涂料等发气量大，透气性低，排气不畅3•凝固温度范围宽，凝固速度数低4.合金液含气量高，氧化夹杂物多5 •凝固时外压低6.冷铁表面未清理干净，未挂涂料或涂料烘透7.铜合金脱氧不彻底8.浇注温度过高，浇注速度过快缩孔1.铸件结构设计不合理，壁厚悬殊，过渡外圆角太小：热节过多、过大2.浇注系统、冷铁、冒口安放不合理，不利于定向凝固3.冒口补缩效率低4.浇注温度过高5.压射建压时间长，增压不起作用撮终补压压力不足，或压室的充满度不合理6.比压太小，余料饼术薄，补压不起作用7.内浇道厚度过小，溢流槽容量不够8.熔模的模组分布不合理，造成局部散热困难缩松疏松1.合金的凝固温度范围宽，或凝固速度低2.合金液体含气量高，透气性差3.参见缩孔类裂纹、冷隔类冷裂1.铸件结构设计不合理，如易变形产品道部位未加工艺加强肋，未给出预变形量：壁厚悬殊等2.铸型、型壳、砂芯、模具等退让性差3.铸件冷却过程中，冷却不均匀4.铸型、型壳、模具温度过低5.钢液中含氧量过高6.铸件落砂过早7.水爆温度过高热裂1.铸件结构设计不合理，壁厚悬殊，造成过渡区应力集中2.铸型、型壳、型芯，模具退让性差3.压铸件留模时间过长4.浇注温度过高：晶粒粗大5.合金液中气体、夹杂含量过高6.凝固温度过高，凝固速度慢7.抽芯、顶出机构在工作中偏料，受力不均匀8.铸件冷却时，热量分布不均匀，有局部过热冷隔1.铸型，模具等温度过低2.浇注系统设计不合理，浇道流程过长3.浇注温度过低4.全金液在型腔中分股过细，融合不良5.合金液压头过小，流速度过低6 .溢流槽位置不正确表面缺陷类鼠尾沟槽1.砂型紧实度不够：或紧实度过紧2.型砂湿拉伸强度低3.型壳内表面层的热膨胀大于加固层，熔烧、浇注时发生分层表面缺陷类砂结疤1.型砂紧实度不够，表面不光洁2.熔烧、浇注时，型壳分层、破裂3.合金液压头过高4.浇注时混入熔渣、熔剂等5.浇注温度过高机械粘砂1.砂型紧实度不够2.型砂粒度太粗3.合金液压头过高4.浇注温度过高化学粘砂1.合金液压头过高2.浇注温度过高3.型砂、型壳耐火度不够4.制壳材料中，杂质含量过高，和钢液发生化学作用5.钢液中含氧量过高表面粗糙、皱皮1.型砂强度不够2.砂型紧实度不足，表面粗糙：未挂涂料3.制壳时表面层涂挂后未经充分自然干燥立即刊进行硬化，表面层因急剧收缩而变成皱皮，同时有NaCL及水分浓缩现象，脱腊后型壳内表面就形成皱皮缩陷1.铸件结构设计不合理，有水平的大平面：热节过多，过大2.铸型、型壳发气量大，排气不畅3.xx、冒口配合不合理，补缩效率低4.压射压力不稳定，比压过低5.参考缩孔各内容夹杂物1.砂型紧实度不够2.型壳涂料涂层不均匀，用量过多，涂料堆积3.型壳表面残留硬化剂冷豆1.浇注时断流2.浇注速度过大，充型不平稳3.压射压力过高，压射速度快夹渣类渣气孔砂眼1.铸型或模具表面不清洁，有锈蚀或残留物2.xx不彻底，型壳内残留蜡料3.xx表面未清干净，未挂涂料4.型壳存放时间长，表面长白毛，内表面酥松，剥落5.合金熔化时间过长，气体、夹杂物含量高6.充型速度过快7.合金液压头过大8.浇注温度过高9.模组焊接处有沟槽、缝隙，涂料被合金液冲刷10.砂型紧实度不够残缺类浇不到1.型壳、铸型、型芯发气时高，排气不畅，形成背压2.铸型、模具等温度过低3.合金液压头过小4.浇注温度过低5.铸件局部壁厚太小6.参见冷隔各内容未浇满7•合金液质量不够跑火1.合金液压头过大2.浇注温度过高3.参见飞翅、毛刺各条内容形状及质量差错类变形1.铸件结构设计不合理，壁厚悬殊，易变形，易变部位未加工艺加强肋或放预变形量2.铸型，模具退让等3.浇注系统，冒口位置设计不合理，不利定向凝固，冷却时不均匀4.铸件顶出温度过高5.铸件顶出力不均匀，顶出机构偏斜6.排溢系统设计不合理，引起收缩时变形性能、成分、组织不合格类石墨漂浮1.炭当量过高2.壁厚过大球化不良1.含硫、氧量过高2 •球化剂不足3.球化处理不、工艺不正确脱碳1.钢液和型壳内氧化性气氛相互作用，浇注后又未用罩壳盖紧，也未滴煤油之类，在型内制造还原性气氛2.浇注温度过低。

解决方法
适当提高浇注温度/模具温度
改变合金成分，提高流动性
改进浇注系统，加大内浇口速度，改善填充条件合理使用脱模剂
解决方法
改进制件结构，减少壁厚差，增大铸造圆角
缺陷名称流痕
缺陷名称
缺陷等级
缺陷释义合金液未充满型腔，制件上出现填
解决方法降低浇注温度
解决方法适当降低模温
解决方法增加脱模角度
缺陷名称缩痕
解决方法
解决方法模具进行表面氮化或氧化处理合理选用脱模剂
合理使用脱模剂
解决方法提高注射压力
解决方法
解决方法
解决方法增加锁模力
解决方法见“铸造毛刺”的解决方法。

压铸日常缺陷及分析压铸件抛丸后产品表面变色, 主要是使用的抛丸有问题。

若是使用不锈钢丸，在里面加少量铝丸，抛后产品表面白亮。

压铸件表面经常有霉点,严重影响铸件的外观质量，主要是脱模剂造成。

目前，市面上大大小小生产脱模剂的厂家有一大批，其中不少厂质量存在各种问题，最主要的就是对压铸件会产生腐蚀作用。

一般压铸件厂不太注意，压铸件时间放得长一些，表面就会有白斑（霜状、去掉后呈黑色）出现，实际上已产生腐蚀。

主要是脱模剂中有会产生腐蚀作用的成分。

所以选择脱模剂一定不要只压铸件在抛丸后经常出现表面起皮现象，般由如下一些原因造成:1.模具或压射室(熔杯)未清理干净;2.压射压力不够，（还需注意压射时动模有否退让现象）;3.浇注系统开设有点问题,合金液进入型腔有紊流现象;4.模温问题等5.压射时金属液飞溅严重。

脱模剂一般不会渗透到压铸件里面。

但劣质脱模剂会对压铸件表面产生腐蚀作用，而且会向内部渗透；另外，脱模剂发气量大的话，会卷入压铸件里面形成气孔。

如果使用脱模膏之类的涂料不当时，会产生夹渣等缺陷。

丝焊接7005压铸件，在焊接处出现油污和气泡，焊接方式为氩弧焊。

一般存在如下问题:1.焊丝与压铸件表面有油污,未清洗干净; 2.氩气不纯净,市售氩气有的里面杂质多,甚至含有水气,应选优质气。

合金压铸如果出模角度控制不好，经常出现粘模现角，如何来计算这个角度？压铸模出模斜度根据合金和铸件高度不同，有所不同。

一般铝合金压铸件拔模高度从3mm~250 mm：内壁出模斜度按5º30´~0º30´，外壁出模斜度取其一半；圆型芯的出模斜度，按4º~0º30´。

文字符号的出模斜度按10º~15º具体如何细分挡次和各挡次斜度值的选取，请参阅模具设计手册或压铸件标准等资料不进行T6处理. 2.若进行T6处理,表面会变色(灰暗3.变形与否,取决于压铸件本身的形状和在加热炉里放置是否得当.只要注意,一般不会变形. 4.把刚出模的压铸件放进水里,起不到T6的效果.锌合金电镀起泡。
