消防电话系统

消防电话工作原理
消防电话的工作原理是通过建立一个紧急通信系统，使人们在火灾等紧急情况下能够及时呼叫消防部门进行救援。

首先，消防电话系统由消防调度中心和分布在各个区域的报警装置组成。

报警装置通常安装在公共场所、商业建筑、住宅区等容易发生火灾的地方，以便人们在需要时可以快速找到。

当发生火灾或其他紧急情况时，人们可以找到最近的消防电话并拨打通讯号码。

接通电话后，呼叫将会传送到消防调度中心。

消防调度中心通常设有专业的消防人员，他们会接听呼叫并记录报警者提供的信息。

这些信息通常包括火灾地点、火势大小以及其他相关情况。

消防人员会根据这些信息判断火灾的紧急程度，并决定是否需要出动消防队伍进行紧急救援。

一旦确认火灾紧急性，消防人员会使用无线通信系统将指令传送给最近的消防队伍。

消防队伍会迅速启动消防车辆，并前往火灾地点进行灭火和救援工作。

在整个过程中，消防电话系统起到了重要的传输和协调作用。

它使报警信息能够迅速传递给消防调度中心，从而让消防人员及时了解火灾情况并采取适当的措施。

这样能够大大提高救援的效率，最大程度地减少火灾对人们生命和财产的危害。

总的来说，消防电话的工作原理是通过建立一个紧急通信系统，
让人们能够快速呼叫消防部门进行火灾救援。

它在保障人们的生命安全方面发挥着重要的作用。

消防电话系统消防电话系统是一种消防专用的、可及时掌握火灾现场情况及进行其它必要的通讯联络的通讯系统。

它分为总线制和多线制两种实现方式。

（一）总线制消防电话系统1．JH3061总线式消防电话主机1.1概述JH3061总线式程控火警电话总机（以下简称：本设备），是一种新型的火警通信设备，用于消防火警通信系统。

当发生火灾事故时，它提供方便的通信手段，是火灾控制与报警系统中必备的通信产品之一。

1.2基本性能1)本设备可容纳80个分机地址编码，分A、B两组，通过A/B键可分别显示它们的运行状态。

编码地址采用二进制编码方式。

2)本设备可自动录音，记录火警时主机与分机的全部通话过程，并由手动操作放音。

3)总机呼叫分机，分机即有振铃声；分机呼叫总机，拿起电话柄，主机即有振铃声。

4)主机与分机之间以四总线方式连接（两根DC24V电源线、两根音频信号线）。

用户可根据需要在总线上接JH3062分机或JH3063编码电话插孔。

5)本设备可外接一条市内电话线，通过操作自动119键呼叫火警电话119。

当有市话呼入时，操作“外线电话”，应答外线的呼入。

6)本设备与广播设备配合使用，可将主机与分机通话内容进行现场广播。

空闲时，本设备可手动操作进行正常录音机放音。

7)当总线电缆采用1平方毫米的双绞线时，本设备与分机的通话距离大于3公里。

1.3技术参数工作电压： DC24V最大电流： 0.5A频率响应： 300～3400H z(±3dB)传输衰耗：≤5dB杂音电平：≤-50dB线路信号电平： DTMF方式发送电平： -9dB±5.5dB(总线端口)接收电平： -4dB ～ -23dB（总线端口）工作环境：温度：5℃～40℃相对湿度：45%～80%外形尺寸：482.6×265.9×155（mm）1.4工作原理本设备工作原理框图如图3-1：图3-1 工作原理框图1.5安装1)设备从包装箱内取出后，首先从外观检查机器各部分是否良好。

消防专用电话系统施工技术方案根据施工图纸和表述来看，消防专用电话主机大于门；个电话插孔、部固定电话机。

1．设备订货时应选择传输距离远、抗干扰能力强的产品。

2．认真审核图纸，在预埋管道时应尽量避免与有强磁干扰的管线平行敷设，减少干扰。

在确实不能避开时，该敷设管道应采用金属管敷设，并做好电气接地保护。

3．穿线时应严格执行管道穿线规范要求，保持管道内干净，做好防止线路绝缘层破损。

4．穿线完成后，应做好绝缘测试，每100米的绝缘电阻不小于200兆欧姆。

接线板相邻端子的绝缘电阻不低于500兆欧姆。

测试条件：相对湿度为75％以下，用250伏兆欧表。

5．所有的接线采用焊锡加端子，确保线路的可靠性和减少接触电阻。

6．凡隐蔽工程施工前必须经甲方、监理主管人员确认，方可施工下道工序；系统调试前必须检查资料是否齐全，方可进行系统调试。

7．消防电话系统调试内容：
(1)消防中心与设备间所设的对讲电话逐一通话实验。

TN3000消防电话总机安装使用说明书（Ver.2.0,2020.11）前言TN3000消防电话总机是深圳市泰和安科技有限公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB16806-2006《消防联动控制系统》的要求和精神，设计的新一代消防电话总机。

TN3000消防电话总机采用入柜式安装方式，占用2U面板空间，具有功能强、可靠性高、配置灵活的特点；采用128×64点阵液晶显示，全汉字操作及界面显示。

本安装使用说明书应由专人负责，妥善保管，以备日后查用。

目录前言 (I)目录 (II)第一章概述 (1)1.1产品简介 (1)1.2产品特点 (1)1.3技术特性 (1)1.4环境要求 (1)1.5系统配置 (1)第二章结构特征 (2)2.1外观示意图 (2)2.2内部结构图 (2)2.3面板 (3)第三章基本功能与故障报警 (4)3.1开机 (4)3.2呼叫和通话 (4)3.2.1呼出 (5)3.2.2呼入 (6)3.2.3通话 (6)3.3挂机 (6)3.4故障报警 (6)3.5复位 (7)3.6消音 (7)第四章键盘操作及菜单详解 (7)4.1操作级别 (7)4.2主菜单 (7)4.3信息查询 (8)4.3.1历史信息 (8)4.3.2设备信息 (8)4.3.3重码信息 (9)4.3.4版本信息 (9)4.4系统调试 (9)4.4.1本机自检 (9)4.4.2设备注册 (9)4.4.3设备调试 (10)4.4.4离线编程 (10)4.5录音管理 (12)4.5.1录音播放 (12)4.5.2录音删除 (12)4.5.3全部删除 (13)4.6系统设置 (13)4.6.1本机设置 (13)4.6.2密码管理 (14)第五章安装与调试 (14)5.1检查 (14)5.1.1开箱检查 (14)5.1.2开机检查 (14)5.2安装 (15)5.2.1安装方法 (15)5.2.2接线说明 (15)5.2.3布线要求 (15)5.3调试 (15)5.3.1调试前准备 (15)5.3.2设备注册 (15)5.3.3模拟通话测试 (15)第六章常见故障及维修 (16)第七章日常维护及保修 (16)7.1注意事项 (16)7.2重要提示 (16)7.3保修 (17)第八章请联系我们 (17)附录A电话总机负载数量计算 (18)声明 (19)第一章概述1.1产品简介消防电话系统是消防通信的专用系统，在发生火灾时，可以提供方便快捷的通信手段，是消防控制及报警系统中不可缺少的通信设备。

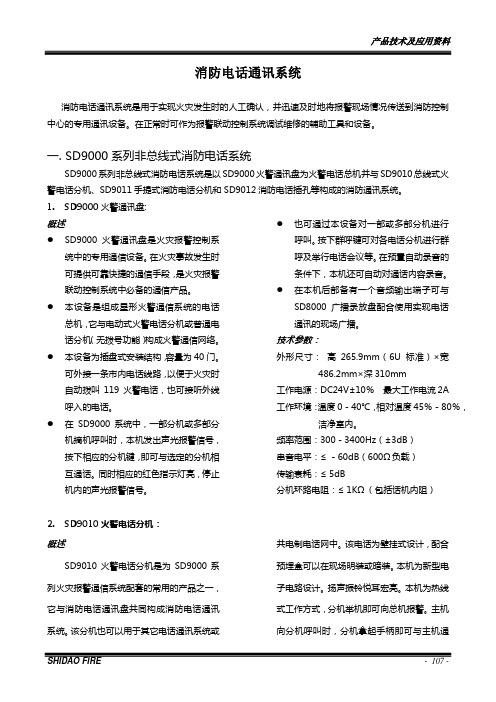

产品技术及应用资料 SHIDAO FIRE - 107 -消防电话通讯系统消防电话通讯系统是用于实现火灾发生时的人工确认，并迅速及时地将报警现场情况传送到消防控制中心的专用通讯设备。

在正常时可作为报警联动控制系统调试维修的辅助工具和设备。

一. S D9000系列非总线式消防电话系统SD9000系列非总线式消防电话系统是以SD9000火警通讯盘为火警电话总机并与SD9010总线式火警电话分机、SD9011手提式消防电话分机和SD9012消防电话插孔等构成的消防通讯系统。

1. SD9000火警通讯盘:概述● SD9000火警通讯盘是火灾报警控制系统中的专用通信设备。

在火灾事故发生时可提供可靠快捷的通信手段，是火灾报警联动控制系统中必备的通信产品。

● 本设备是组成星形火警通信系统的电话总机，它与电动式火警电话分机或普通电话分机（无拨号功能）构成火警通信网络。

● 本设备为插盘式安装结构，容量为40门。

可外接一条市内电话线路，以便于火灾时自动拨叫119火警电话，也可接听外线呼入的电话。

● 在SD9000系统中，一部分机或多部分机摘机呼叫时，本机发出声光报警信号，按下相应的分机键，即可与选定的分机相互通话。

同时相应的红色指示灯亮，停止机内的声光报警信号。

● 也可通过本设备对一部或多部分机进行呼叫。

按下群呼键可对各电话分机进行群呼及举行电话会议等。

在预置自动录音的条件下，本机还可自动对通话内容录音。

● 在本机后部备有一个音频输出端子可与SD8000广播录放盘配合使用实现电话通讯的现场广播。

技术参数： 外形尺寸： 高265.9mm （6U 标准）×宽486.2mm ×深310mm 工作电源： DC24V ±10％ 最大工作电流2A 工作环境：温度0－40℃，相对温度45％－80％，洁净室内。

频率范围：300－3400Hz （±3dB ） 串音电平：≤－60dB （600Ω负载） 传输衰耗：≤5dB 分机环路电阻：≤1K Ω（包括话机内阻）2. SD9010火警电话分机：概述SD9010火警电话分机是为SD9000系列火灾报警通信系统配套的常用的产品之一，它与消防电话通讯盘共同构成消防电话通讯系统。

Ver1.0概述IG1602消防电话系统采用二总线通信技术，符合国家标准《GB16806-2006》。

系统由IG1602消防电话总机、IG3602消防电话分机、IG5902消防电话插孔、IG3902消防电话分机、外供的DC24V直流电源共同构成。

性能●采用二总线技术，总线不分正负，地址设置范围1～126，且不可有重复编码。

●总机支持由外部存储介质（SD卡）导入通信录的功能。

●实时时钟显示，总机断电内部电池供电，时钟走时不间断。

●总机可与任意一至五部登记于通讯录中的分机进行呼叫和通话，自动记录通话时间、内容、地址，并可查询通话信息、回放通话录音。

●所有设置操作有权限确认过程，避免因误操作造成设置改变。

总机共设二级密码：一级密码默认为1111，用于解除键盘锁定；二级密码默认为2222，用于操作设置。

●采用轻触式按键，面板设有0～9数字键盘和其它功能键，同时设有工作、呼叫、通话、录音、故障、录满、消音七个状态指示灯。

主要参数工作环境：环境温度0℃～40℃，相对湿度≤95%RH。

●IG1602消防电话总机外形尺寸：482.6mm*189.0mm*44.0mm（1U）安装方式：面板式通信距离：2000米电源电压：DC20V～DC28V电流：0.5A话音频率：300～3400Hz(±3db)传输衰耗：≤5dB通话录音：最多24min事件记录：999条●IG3602消防电话分机、IG3902消防电话分机外形尺寸：201.5mm*44.4mm*41.5mm安装方式：IG3602分机为壁挂式，IG3902为手持式待机电流：500uA摘机电流：30mA●IG5902消防电话插孔外形尺寸：90.9mm*88.0mm*37.5mm安装方式：86盒安装式摘机电流：30mA 待机电流：1.3mA安装、调试1、布线要求：采用截面积不小于1.0mm2的双绞线。

布线距离大于1000米时，采用截面积不小于1.5mm2的双绞线。

1拆箱1.1打开包装箱后，根据装箱单的内容对箱内的货物逐一检查：序号物品名称单位数量1消防电话总机DH2201台12产品说明书张13附件袋袋12产品尺寸2.1单位：mm3产品介绍3.1DH2201消防电话系统采用模块化设计，具有功能强、优秀的性价比等特点。

系统采用2.8”彩色液晶屏显示，可查询、显示、下载系统所有报警、故障及各类操作的汉字信息。

3.2DH2201消防电话是总线型消防电话系统，可以与本公司生产的多种型号消防电话分机、插孔等组网工作，从而构成一个具备总线通信和通话功能的消防电话系统，满足消防工程需要。

4技术参数4.1执行标准：GB16806-2006《消防联动控制系统》；4.2供电：主备双电源供电，供电电压DC 24V（22V~30V）；4.3工作环境：环境温度0℃～+40℃，环境湿度≤95%（40℃±2℃，无凝露）；4.4性能指标：●DH2201采用2.8″英寸彩色液晶屏（LCD），显示分辨率320×240，操作界面采用中文菜单及窗口界面；●无极性二总线接线方式，最大接入99个电话终端（分机或插孔），编码地址：01-99；●系统具备运行历史记录功能：告警记录、操作记录、电话记录/录音记录等操作记录均不少于1000条，可存储的录音时间不低于1320分钟（22小时）。

5端子接线说明5.15.2接口功能备注USB 接口用于软件升级工程维护使用电话总线用于消防电话与消防总线连接端口1、推荐使用1.5平方双绞线；2、无极性。

备用电源用于输入备用电源给消防电话供电注意正负极性不要接反。

主用电源用于输入主用电源给消防电话供电6系统接线示意图6.17注意事项7.1请扫二维码获取产品详细资料；7.2请勿在超出额定电源输入的条件下使用；7.3请勿将设备放置和安装在强磁、高温、潮湿、粉尘等恶劣环境；7.4请勿自行随意拆卸设备；7.5请勿自行更换电池、电源模块；7.6请务必将电源的保护PE 地线连接完好，保证低的线路阻抗。

如何使用消防电话一、消防电话系统的组成和分类消防电话系统是用于消防控制室与建筑物各部位，尤其是消防泵房、防排烟机房等与消防作业有关的场所间通话的电话系统。

当发生火灾报警时，他可以提供方便快捷的通信手段。

消防电话系统由消防电话总机、消防电话分机、消防电话插孔、消防电话手柄和专用消防电话线路组成，分为总线制和多线制两种形式。

1.消防电话总机消防电话总机应设置在消防控制室内，可以组合安装在柜式或琴台式的火灾报警控制柜类。

消防电话总机具有通话录音、信息记录查询、自检和故障报警功能。

消防电话总机应能与所有消防分机电话、电话插孔之间互相呼叫与通话，并显示每部分机或电话插孔的位置。

处于通话状态的消防电话总机能呼叫任意一部及意以上消防电话分机，被呼叫的消防电话分机摘机后，能自动加入通话。

消防电话总机能终止与任意消防电话分机的通话，且不影响与其他消防电话分机的通话。

2.消防电话分机消防电话分机本身不具备拔号功能，使用时,操作人员将话机手柄拿起即可与消防总机通话。

消防电话分机可迅速实现对火灾的人工确认，并可及时掌握火灾现场情况，便于指挥灭火工作。

消防电话分机分为固定式和移动便携式。

固定式消防电话分机有被叫振铃和摘机通话的功能，主要用于跟消防控制室电话总机进行通话使用。

3.消防电话插孔消防电话插孔需要通过电话手柄配套使用，可与电话总机进行通话，手动火灾报警按钮也可以带有电话插孔。

使用时操作人员将手柄连接线的插头插入电话插孔可以与总机进行通话。

4.消防电话手柄消防电话手柄为移动便携式电话，主要是插入电话插孔或手动报警按钮电话插孔与电话总机进行通话。

二、消防电话系统的工作状态消防电话系统设置工作状态指示灯，通过指示灯可以直观地了解消防电话总机、电话分机等设备工作是否正常。

消防电话总机和消防电话分机、电话插孔的工作状态指示灯功能见下表。

三、消防电话系统的使用方法1.消防电话系统的基本功能。

（1）消防电话总机能为消防电话分机和消防电话插孔供电，可呼叫任意一部消防电话分机，并能同时呼叫至少两部消防电话分机。

ca6211消防电话说明书
消防电话系统是消防专用通讯设备，是由两总线消防电话总机、总线消防电话分机、总线消防电话插孔、外供的DC24V直流电源及24V备用电源共同构成。

1、采用两总线控制。

总机和现场总线分机和电话插孔之间完全以两总线连接，使得系统布线达到最小化，工程施工简单。

两根总线分正负极性，最大传输距离可达1500米。

2、系统容量大。

在两总线上最多可监控99个总线分机或插孔。

3、系统还设计了一路专门配接非总线消防电话分机和插孔的单路通话输出，最多可并接30只非总线电话分机或插孔。

4、系统实时自动巡检，及时检测出分机故障和线路故障。

分机摘机，总机最多在1秒之内做出呼叫反应。

5、总机采用液晶汉字图形显示，通过显示汉字菜单及汉字提示信息，非常直观的显示了各种功能操作及通话呼叫状态。

6、总机中使用了一片大容量的FLASH存储器，可以存储9小时以上的通话录音，及500条记录，能准确记录每部分机呼叫、通话发生的时间、类型及通话内容。

消防电话系统消防通讯电话系统是消防专用的通讯系统，通过消防电话系统可迅速实现对火灾现场的人工确认，并可及时掌握火灾现场情况及进行其它必要的通讯联络，便于指挥灭火及恢复工作。

本系统采用总线制消防电话系统，在消防控制中心设置一台消防电话主机。

在经常有人值守的与消防联动有关的机房设置消防电话分机。

在设有手动报警按钮的地方设置电话插孔（本系统手动报警按钮带电话插孔）。

电话总机容量满足火灾自动报警及消防联动系统要求。

另外在控制室设置一部直拨外线电话，可直接拨通当地119火灾报警电话以及主要负责人的电话或传呼。

系统组成GST-TS9000消防电话系统满足GB 16806-2006《消防联动控制系统》中对消防电话的要求，是一套总线制消防电话系统。

总线制消防电话系统由消防电话总机、火灾报警控制器（联动型）、消防电话接口、固定消防电话分机、消防电话插孔、手提消防电话分机等设备构成，系统主要设备如下：GST-TS-Z01A型消防电话总机GST-TS-100A/100B型消防电话分机GST-LD-8312消防电话插孔GST-LD-8304消防电话接口总线制消防通讯电话系统接线示意图设备布置原则1）消防控制室设置消防专用电话总机；2）在消防控制室、企业消防站、总调度室、消防泵房、备用发电机房、配变电室、主要通风和空调机房、排烟机房、消防电梯间及其他与消防联动控制有关且经常有人值班的机房等重要场所设置固定式消防电话分机；3）设有手动火灾报警按钮、消火栓按钮等处设置消防电话插孔；4）消防控制室、消防值班室等处设有直接报警的外线电话。

配置说明1）每台电话主机最多可连接90路消防电话分机或2100个消防电话插孔。

2）GST-LD-8304消防电话接口可连接一台固定消防电话分机或最多连接25只消防电话插孔。

消防电话系统
消防电话系统是指由消防部门和相关单位安装的一种紧急呼叫系统，主要用于火灾时候的紧急通讯。

这种系统可以立即通知消防人员到达火灾现场，及时采取灭火措施，减少人员伤亡和财产损失。

消防电话系统的工作原理是通过与消防部门或相关单位安装的电话中心进行连接，当出现火灾等紧急情况时，使用者可以通过按下消防电话的红色按钮将信息传送给电话中心，电话中心接到信号后立即联系消防人员前往现场，以尽快控制火灾。

消防电话系统的核心部分是电话中心，它是一种高度集成的通讯系统，包括电话交换机、控制器、电源和其他必要的设备。

电话中心具有自动识别对话框的能力，可以快速识别来电者的位置和紧急情况，并提供指引和指导以减少伤害和损失。

消防电话系统的应用是非常广泛的，可以安装在各种公共场所，如宾馆、酒店、商场、医院、机场等，这些场所经常出现人流量比较大，一旦突发火灾，人员伤亡和财产损失都会比较严重，因此消防电话系统的存在对于保障公众的生命安全和财产安全具有非常重要的作用。

消防电话系统的安装和维护需要专业的技术和经验，因为消防电话系统通常需要与外界的网络进行连接，并对外发出信号，因此必须确保系统的安全性和稳定性。

此外，消防电话系
统还应该定期检查和维护，以确保在紧急情况下系统的正常运行。

总之，消防电话系统是一种非常重要的公共设施，可以有效地提高公众的安全意识和消防意识，同时帮助消防人员更快捷地到达火灾现场并采取有效措施，最大程度地减少人员伤亡和财产损失。

因此，在不同场所和场合下，我们都应该重视消防电话系统的建设和使用，采取有效的措施保护我们的家园和财产。

系统工作原理图
当系统进行通话过程处理时，如果有新的分机呼入/呼出，系统就暂时中断当前通话，快速进行新的呼入呼出处理，处理完毕又立即回到通话状态。

在上述过程中，中央处理单元通过液晶显示屏即时显示各种信息，通过按键接收用户各种操作、命令，通过录音电路获取录音数据存入FLASH存储器。

HY5711B总线消防电话系统
消防电话系统设备
工程采用由北京首安公司供货的HY系列消防电话系统，主要由HY5711B
消防电话分机、HY5714B可编址消防电话插孔、HY2714D 非编址消防电话
消防电话总机
消防电话总机设在琴台1JDT001HC-2内，面板上有电话手柄和操作显示区。

操作显示区内包含液晶显示屏、指示灯、功能键和数字键。

消防电话总机最多可容纳99个地址编码，表明连接在两总线上的
消防电话分机拨码开关预置7位编码，有效编码范围
全双工通话。

分机在正常监视状态下有光指示。

分机摘机自动呼叫总机，总机应答后，即可与总机进行通话。

分机接收到总机呼叫时，发出振铃声并伴有光指示。

表示
2.2.3 HY5714B可编制消防电话插孔
2.2.4 HY2714D非编制消防电话插孔
插孔在正常监视状态下有光指示。

将消防电话分机插入插孔中即可呼叫消防电话总
须与可编址式电话插孔
非编制消防电话插孔，与可编址式电话插孔
改造前位于1JDT001HC-2内
电话、消防电话插孔，接线图如图所示。
