高层建筑施工基坑降水的方法
高层建筑施工基坑降水的目的是为了保证基坑的稳定和安全,防止基坑坍塌。
以下是一些常见的基坑降水方法:
1. 明沟排水法:在基坑周围设置明沟,利用集水坑收集地下水,再通过泵抽排出去。
这是一种简单而有效的降水方法,适用于地下水较深的基坑。
2. 盲沟排水法:在基坑内部设置盲沟,盲沟内填充具有透水性能的材料,如碎石、砂等。
盲沟的一端通入集水坑,另一端通入基坑外部,以便地下水通过盲沟流入集水坑。
3. 深层搅拌法:通过深层搅拌机将水泥等材料深入地下,形成防水混凝土墙,阻止地下水的流动。
4. 降水井法:在基坑周围钻若干个深井,通过水泵抽取地下水。
这种方法可以有效地降低地下水的水位。
5. 喷射灌浆法:通过高压泵将水泥浆或化学浆喷射到地下,形成防水层,阻止地下水的流动。
以上只是一般的高层建筑施工基坑降水方法,具体的方法会选择哪一种,需要根据基坑的特性和地下水的状况来决定。
喷射井点降水工作原理
喷射井点降水是一种人工降水的方法,通过运用云物理化学原理和冰冻物理化学原理,利用云中已有的水汽形成云滴或冰晶,在云中产生降水的过程。
喷射井点降水工作原理主要包括以下几个步骤:
1. 云诱发:选择适合降水的云,通常是具有一定垂直发展的云团。
根据云形态和传感器数据,通过云图解析判断云的类型和特性。
2. 开展作业:确定好工作区域后,派遣飞机或地面设备进入云体内,实施喷射井点降水作业。
3. 云颗粒激发:利用云颗粒激发技术,给云颗粒带负电荷,形成可互相碰撞的雷云颗粒。
4. 云颗粒结合:通过云颗粒碰撞、凝结、冷却等作用,使云颗粒聚集形成更大的云滴或冰晶。
5. 云滴增长:云滴或冰晶进一步增长,形成降水颗粒。
6. 降水过程:云滴或冰晶由于自身重力而下坠,与云中水汽不断碰撞,并逐渐增大,最终形成降水,即雨滴或雪花。
7. 云微区降水:云滴或冰晶在云体内形成降水,下落至地面时遇到较高湿度的大气层,会进一步增大并逐渐凝结成为可见的
降水。
总结:喷射井点降水是通过改变云体内的云颗粒的电荷状态,激发颗粒自由碰撞和结合,从而促使云滴或冰晶形成和增大,并最终形成降水。
这种方法可以应用于一些需要增加降水量的地区,但也需要注意其环境影响和可行性。
建设工程施工降水是指在建筑施工过程中,对施工区域进行地下水位控制,以保证施工安全和施工进度的一种技术措施。
在城市建设、交通工程、水利工程等领域,施工降水是一项必不可少的工作。
本文将从施工降水的定义、方法、适用范围、注意事项等方面进行详细介绍。
一、施工降水的定义施工降水是指在建筑施工过程中,对施工区域进行地下水位控制,以降低地下水位至工程底部以下,保证施工安全和施工进度的一种技术措施。
施工降水的方法主要包括井点降水、喷射降水、明排水、真空降水等。
二、施工降水的适用范围施工降水适用于下列情况:1. 地下水位较高,可能影响施工安全和进度的情况下;2. 施工区域地质条件复杂,存在涌水、涌砂等风险时;3. 施工区域附近有重要的地下管线、建筑物等需要保护时;4. 施工过程中需要进行基坑开挖、地下室施工等作业时。
三、施工降水的方法1. 井点降水:通过在施工区域周围设置井点,利用抽水设备将地下水从井点抽出,达到降低地下水位的目的。
井点降水适用于地下水位较高、含水量较大的土层。
2. 喷射降水:利用高压喷射泵将水流喷射到地下土层中,通过水流对土层的冲刷和切割,形成排水通道,使地下水顺利排出。
喷射降水适用于地质条件复杂、涌水涌砂严重的土层。
3. 明排水:在施工区域设置排水沟、集水井等设施,通过人工或机械方式将地下水排出土层。
明排水适用于地下水位较低、含水量较小的土层。
4. 真空降水:利用真空泵将施工区域内的地下水抽出,达到降低地下水位的目的是真空降水。
真空降水适用于地下水位较高、土层渗透性较好的情况。
四、施工降水的注意事项1. 施工降水前,应充分了解地质勘探资料,掌握地下水位、土层分布等条件,制定合理的降水方案;2. 施工降水过程中,应定期观测地下水位,确保降水效果达到预期目标;3. 施工降水设备应选择适合工程要求的设备,确保设备性能稳定、安全可靠;4. 施工降水过程中,应采取措施保护周边环境,防止降水对周边建筑物、地下管线等造成损害;5. 施工降水结束后,应及时拆除降水设备,恢复施工场地。
简述喷射井点的降水的工作原理。
喷射井点是一种常用的人工增雨方式,它的工作原理是通过喷射井点向大气中喷射云滴或冷却剂,从而改变云体内部的物理和化学条件,促使云体降水。
喷射井点降水的工作原理可以简述为以下几个步骤:
1. 云体选择:首先,选择适合喷射井点降水的云体。
通常,云体选
择应基于云的性质、高度和发展趋势等因素,一般选择积云或层云。
2. 喷射云滴:喷射井点通过喷射装置向云体内部喷射云滴。
云滴通
常由水和空气混合而成,喷射井点会将水蒸气或液态水以一定速率喷射入云体中,使云体内部的水含量增加。
3. 云微物理过程:喷射井点喷射的云滴会与云体中的水汽、冰晶等
微粒发生碰撞和凝结作用。
这些碰撞和凝结作用会导致云滴逐渐增大,并形成具有一定降水能力的水滴。
4. 降水形成:云滴增大到一定的尺寸后,会由于重力的作用逐渐下落,形成降水。
喷射井点通过增加云体内的云滴数量和尺寸,促进了降水形成。
需要注意的是,喷射井点降水并非简单地将云滴喷射入云体中就能实现,还需要考虑喷射井点的喷射速度、喷射高度、喷射位置的选择等因素。
此外,喷射井点降水的有效性还受到天气条件、云体本身的特性等因素的限制。
喷射井点降水技术在农业、水资源管理等领域具有重要的应用价值。
它可以增加干旱地区的降水量,改善农作物生长条件,缓解干旱对农业产生的影响。
此外,喷射井点降水也被广泛用于人工增雪、人工改善空气质量等方面。
然而,喷射井点降水技术的实际应用仍然存在一些争议,需要考虑其环境影响和经济效益等方面的综合评估。
喷射井点降水施工工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!喷射井点降水施工工艺流程详解在各类土建工程中,地下水的控制是至关重要的环节,而喷射井点降水技术则是其中一种有效的方法。
5种常用井点降水方法
滤水管(井),利用抽水设备抽水使所挖的土始终保持干燥状态的方法。
井点降水法所采用的井点类型有:
轻型井点
喷射井点
电渗井点
管井井点
深井井点等
1、轻型井点
轻型井点是沿基坑四周每隔一定距离埋入井点管(直径3851mm,长57m 的钢管)至含水层内,利用抽水设备将地下水从井点管内不停抽出,使原有地下水降至坑底以下。
在施工过程中要不断的抽水,直至施工完毕。
轻型井点降水方法适用于渗透系数为0.1~5.0m/d的土及土层中含有。
喷射井点降水施工工艺标准(QB-CNCEC JO10409—2004)1 适用范围在降低地下水位超过8m,且在容易产生流砂的区域降水施工时采用本施工工艺标准。
它在渗透系数为3~50m/d的砂土中应用最为有效,渗透系数为0。
1~2m/d的粉质粘土、粉砂、淤泥质土中效果也较显著,其降水深度可达8~20m.2 施工准备2。
1 主要使用材料及要求2。
1.1井点管:用直径38~55mm钢管,长5m~7m, 下端1。
0m~1。
8m的同直径钻有φ10mm梅花形孔(6排)的滤管,外缠8号铁丝、间距20mm,外包尼龙窗纱二层,棕皮三层,缠10号铁丝,间距40mm。
2。
1.2 连接管:用直径38~55mm的胶皮管、塑料透明管或钢管,每个管上宜装设阀门,以便检查井点。
2.1.3 集水总管:用直径75~127mm的钢管分节连接,每节长4m,每隔0.8~1。
6m设一个连接井点管的接头。
2。
1。
4滤料:中、粒砂,含泥量小于3%。
2.2 主要工机具2。
2。
1 高压水泵:用6SH6型或150S75型高压水泵(流量为140~150m3/h,扬程78m)或多级高压水泵(流量为50~80m3/h,压力为0。
7~0。
8Mpa)1~2台,每台可带动25~30根喷射井点管。
2。
2.2 循环水箱:钢板制,尺寸为2500×1450×1200。
表2。
2。
4 φ100mm,φ75mm喷射井点的主要技术性能2.2。
3 管路系统:包括进水、排水总管(直径150mm,每套长60m)、接头、阀门、水表、溢流管、调压管等管件、零件及仪表。
2.2.4 喷射井管:喷射井管分外管、内管两部分,内管下端装有喷射器与滤管相接。
高压水或压缩空气(压力为0。
4~0。
7MPa )经进水(气)管压入喷嘴,形成水气射流,此时地下水在大气压力作用下经滤管上升与高速水流汇合,流经扩散管时,由于截面逐步扩大,流速降低遂转化为高压,沿喷射井管的内管上升,经排水总管排出。
河道工程施工降水随着我国城市化进程的不断推进,河道工程作为城市基础设施的重要组成部分,其施工质量直接关系到城市生态环境的改善和居民生活质量的提升。
然而,在河道工程施工过程中,往往会遇到地下水位高、土质松软等问题,给施工带来诸多困难。
因此,施工降水技术在河道工程中得到了广泛应用。
本文将从河道工程施工降水的原理、方法、应用及注意事项等方面进行探讨。
一、河道工程施工降水的原理河道工程施工降水主要是通过降低地下水位,减少土体中的水分,提高土体的强度和稳定性,从而保证施工的顺利进行。
降水方法主要包括渗透降水、井点降水、喷射降水等。
1. 渗透降水:通过在土体中设置排水盲沟、排水管等排水设施,利用土体的渗透性,使地下水通过渗透作用逐渐排出,达到降低地下水位的目的。
2. 井点降水:在土体中设置一定数量的井点,通过井点向土体中抽取地下水,使地下水沿着井点周围的土体流动,从而降低地下水位。
3. 喷射降水:利用喷射泵将高压水流喷射到土体中,通过喷射作用破坏土体中的孔隙结构,使地下水迅速排出,达到降低地下水位的目的。
二、河道工程施工降水的应用河道工程施工降水在实际应用中具有重要意义。
以下是几种常见的应用场景:1. 防止土体塌方:在河道工程施工过程中,由于地下水位高,土体含水量大,容易发生塌方事故。
通过施工降水,降低地下水位,可以有效提高土体的稳定性,防止塌方事故的发生。
2. 提高土体强度:施工降水可以减少土体中的水分,使土体颗粒之间的摩擦力增大,从而提高土体的强度。
这对于河道工程的基坑支护、桩基施工等环节具有重要意义。
3. 改善施工环境:施工降水可以降低土体的湿度,改善施工环境,提高施工效率。
同时,降低地下水位还有利于减少施工过程中的安全事故。
4. 促进工程进度:在河道工程施工中,降水措施可以有效解决地下水位高的问题,为施工提供有利条件,从而加快工程进度。
三、河道工程施工降水注意事项1. 选择合适的降水方法:根据工程实际情况,综合考虑土质、地下水位、工程规模等因素,选择合适的降水方法。
什么是喷射井点降水当降水深度超过6m时,一层轻型井点即不能收到预期效果,就需要采用多级双引擎井点。
这样会增大基坑控挖土量,增加电子系统用量和延长工期。
为此,可综合考虑采用喷射井点。
喷射水沟井点有喷水井点和喷气井点之分,其工作原理相同,只是教育工作流体不同而已。
前者以压力水作为心理压力工作流体,后者以压缩空气作为工作流体。
其主要设备由爆震井管、高压水泵(或空气压缩机)和管路系统组成。
喷射井点的教育工作原理如图20<a)、<6)、<c)所示。
喷射井管分内管和外管两少部分,内管下端装有喷射扬水侦测器,并与滤管相接。
喷射扬水器由喷管、混合室、扩散室等组成,是喷射井点的主要工作部件。
当喷射井点工作时,由地面高压离心水泵把压力0.7~0.8MPa的工作水经过总管分别压入井点管中,风道经过内外管之间的环行空间直达底端的喷射侦测器扬水器,在此处高压工作水由特制内管自带的两侧进水孔进入至喷嘴喷出,在喷嘴处由于坝体断面突然收缩变小,而使工作在工作中水流具有极高的流速(30~60m/s),在喷口附近造成负压(形成真空),在真空吸力作用下所,地下水经过滤管被吸入混合室,与混合室里的工作水混合,然后流入扩散室中,由于扩散室的截面顺着水流方向逐渐扩大,水流速度就相应减少,而水流双重压力相对增大,因而把地下水连同工作水一起扬升出地面,经管路系统流到循环水箱。
其中一部分水用低压锅炉排走,另一部分重新用高压水泵压入井管作为高压工作水使用,如此循环作业,将地下水不断从井点管中抽走,使地下水逐渐下降,达到设计其要求的降水深度。
为了防止因停电、机械故障或操作不当而突然工作时的倒流现象,在滤管的芯管下端设一逆止球阀。
当井点出现故障短路真空消失以后,逆止罚球下沉堵住阀座孔,阻止科研工作水进入迫使土层而造成反灌现象。
喷射井点曾有2.5、4、6三种型号,其喷嘴直径分别为7、12、18mm,分别适用于渗透系数0.1~5、8~10、20~50m/d的土层。
一、各种井点的选用在地下水位以下的含水丰富的土层中开挖大面积基坑时,采用普通的明沟排水方法,常会遇到大量地下涌水,难以排干;当遇粉、细砂层时,还会浮现严重的翻浆、冒泥、流砂现象,不仅使基坑无法挖深,而且还会造成大量水土流失,使边坡失稳或者附近地面浮现塌陷,严重时还会影响邻近建造物的安全。
当遇有此种情况浮现,普通应采用人工降低地下水位的方法施工。
人工降低地下水位,常用的各种井点排水方法,它是在基坑开挖前,沿开挖基坑的四周、或者一侧、二侧埋设一定数量深于坑底的井点滤水管或者管井,以总管连接或者直接与抽水设备连接从中抽水,使地下水位降落到基坑底0.5~1.0m 以下,以便在无水干燥的条件下开挖土方和进行基础施工,非但可避免大量涌水、冒泥、翻浆,而且在粉细砂、粉土地层中开挖基坑时,采用井点法降低地下水位,可防止流砂现象的发生;同时由于土中水分排除后,动水压力减少或者消除,大大提高了边坡的稳定性,边坡可放陡,可减少土方开挖量;此外由于渗流向下,动水压力加强重力,增加土颗粒间的压力使坑底土层更为密实,改善了土的性质;而且,井点降水可大大改善施工操作条件,提高工效,加快工程进度。
但井点降水设备一次性投资较高,运转费用较大,施工中应合格理地布置和适当地安排工期,以减少作业时间,降低排水费用。
井点降水方法的种类有:单层轻型井点、多层轻型井点、喷射井点、电渗井点、管井井点、深井井点、无砂混凝土管井点以及小沉井井点等。
可根据土的种类,透水层位置,厚度,土层的渗透系数,水的补给源,井点布置形式,要求降水深度,邻近建造、管线情况,工程特点,场地及设备条件以及施工技术水平等情况,作出技术经济和节能比较后确定,选用一种或者两种,或者井点与明排综合使用,表-1 为各种井点合用的土层渗透系数和降水深度情况,可供选用参考。
各种井点的适用范围表-1注:无砂混凝土管井点、小沉井井点适于土层渗透系数 10~250 m/d ,降水深度 5~10 m 。
基坑5大降水方法及8步施工方案在地下水位较高的地区开挖深基坑,由于含水层被切断,在压差作用下,地下水必然会不断地渗流入基坑。
如不进行基坑降排水工作,将会造成基坑浸水,使现场施工条件变差,地基承载力下降,在动水压力作用下还可能引起流砂、管涌和边坡失稳等现象。
因此,为确保基坑施工安全,需要采取有效的基坑降水方法和降水施工方案。
基坑降水方法1.明沟加集水井降水明沟加集水井降水是一种人工排降法。
它具有施工方便,用具简单,费用低廉的特点,在施工现场应用的最为普遍。
在高水位地区基坑边坡支护工程中,这种方法往往作为阻挡法或其他降水方法的辅助排降水措施,它主要排除地下潜水、施工用水和天降雨水。
在地下水较丰富地区,若仅单独采用这种方法降水,由于基坑边坡渗水较多,锚喷网支护时使混凝土喷射难度加大(喷不上),有时加排水管也很难凑效,并且作业面泥泞不堪阻碍施工操作。
因此,这种降水方法一般不单独应用于高水位地区基坑边坡支护中,但在低水位地区或土层渗透系数很小及允许放坡的工程中可单独应用。
2.轻型井点降水轻型井点降水(一级轻型井点)是国内应用很广的降水方法,它比其他井点系统施工简单、安全、经济,特别适用于基坑面积不大,降低水位不深的场合。
该方法降低水位深度一般在3-6m之间,若要求降水深度大于6m,理论上可以采用多级井点系统,但要求基坑四周外需要足够的空间,以便于放坡或挖槽,这对于场地受限的基坑支护工程一般是不允许的,故常用的是一级轻型井点系统。
轻型井点适用的土层渗透系数位0.1-50m/d,当土层渗透系数偏小时,需要采用在井点管顶部用粘土封填和保证井点系统各连接部位的气密性等措施,以提高整个井点系统的真空度,才能达到良好的效果。
3.喷射井点降水喷射井点系统能在井点底部产生250mm水银柱的真空度,其降低水位深度大,一般在8-20m范围。
它适用的土层渗透系数与轻型井点一样,一般为0.1-50m/d。
但其抽水系统和喷射井管很复杂,运行故障率较高,且能量损耗很大,所需费用比其他井点法要高。
基坑降水的几种形式基坑降水是指在开挖基坑时,地下水位高于开挖底面,地下水会不断渗入坑内,为保证基坑能在干燥条件下施工,防止边坡失稳、基础流砂、坑底隆起、坑底管涌和地基承载力下降而做的降水工作。
基坑降水方法主要有:明沟加集水井降水、轻型井点降水、喷射井点降水、电渗井点降水、深井井点降水等等。
(一)明沟加集水井降水明沟加集水井降水是一种人工排降法。
它具有施工方便,用具简单,费用低廉的特点,在施工现场应用的最为普遍。
在高水位地区基坑边坡支护工程中,这种方法往往作为阻挡法或其他降水方法的辅助排降水措施,它主要排除地下潜水、施工用水和天降雨水。
在地下水较丰富地区,若仅单独采用这种方法降水,由于基坑边坡渗水较多,锚喷网支护时使混凝土喷射难度加大(喷不上),有时加排水管也很难凑效,并且作业面泥泞不堪阻碍施工操作。
因此,这种降水方法一般不单独应用于高水位地区基坑边坡支护中,但在低水位地区或土层渗透系数很小及允许放坡的工程中可单独应用。
(二)轻型井点降水轻型井点降水(一级轻型井点)是国内应用很广的降水方法,它比其他井点系统施工简单、安全、经济,特别适用于基坑面积不大,降低水位不深的场合。
该方法降低水位深度一般在3-6m之间,若要求降水深度大于6m,理论上可以采用多级井点系统,但要求基坑四周外需要足够的空间,以便于放坡或挖槽,这对于场地受限的基坑支护工程一般是不允许的,故常用的是一级轻型井点系统。
轻型井点适用的土层渗透系数位0.1-50m/d,当土层渗透系数偏小时,需要采用在井点管顶部用粘土封填和保证井点系统各连接部位的气密性等措施,以提高整个井点系统的真空度,才能达到良好的效果。
(三)喷射井点降水喷射井点系统能在井点底部产生250mm水银柱的真空度,其降低水位深度大,一般在8-20m范围。
它适用的土层渗透系数与轻型井点一样,一般为0.1-50m/d。
但其抽水系统和喷射井管很复杂,运行故障率较高,且能量损耗很大,所需费用比其他井点法要高。
喷射井点降水施工方案1. 概述喷射井点降水施工方案是一种常见的地下工程降水施工方法,通过设置喷射井点,利用人工或自然压力将地下水引出,以保证施工现场的干燥和安全。
本文档将详细介绍喷射井点降水施工方案的设计、施工步骤、注意事项等内容。
2. 设计2.1 喷射井点位置确定选择合适的喷射井点位置是施工方案设计的关键之一。
通常需要根据地下水埋深、施工现场地质情况、地下设施等因素进行综合评估。
在确定喷射井点的位置时,还需要考虑施工现场的布局和后续施工工序的顺利进行。
2.2 喷射井点数量确定根据施工现场地质特征和降水需求,确定喷射井点的数量是设计中的重要环节。
合理的喷射井点数量可以充分利用地下水资源,提高降水效果,并能降低施工成本和时间。
2.3 喷射井点设置参数确定根据地质勘探和喷射井点位置确定,需要对每个喷射井点进行详细的设置参数确定。
主要包括井点直径、排水管材质和规格、排水管间距等。
这些参数的确定需要考虑到地下水位、地下水流速及施工现场的具体情况。
3. 施工步骤3.1 喷射井点钻孔根据设计要求,使用钻机对喷射井点位置进行钻孔。
钻孔深度通常要求超过地下水位,以确保地下水能够被有效引出。
完成钻孔后,还需要对孔壁进行处理,以提高稳定性和抗滑性。
3.2 安装排水管道和喷射泵在喷射井点钻孔完成后,需要进行排水管道和喷射泵的安装。
排水管道可以选择高强度、耐腐蚀的材料,以确保排水管道的稳定和长期使用。
喷射泵的选择需要考虑到施工现场的水位和流量要求。
3.3 连接排水管道在完成排水管道和喷射泵的安装后,需要将排水管道与喷射井点进行连接。
连接时要注意密封性和牢固性,以防止水流泄漏和管道脱落。
3.4 启动喷射泵完成排水管道连接后,可以启动喷射泵开始降水施工。
根据实际需要,可以调节喷射泵的流量和压力,以达到最佳的降水效果。
3.5 监测和维护在降水施工过程中,需要不断对降水效果进行监测和评估。
一旦出现异常情况,如泵站故障或管道堵塞等,需要及时进行维护和修复,以保证施工现场的干燥和安全。

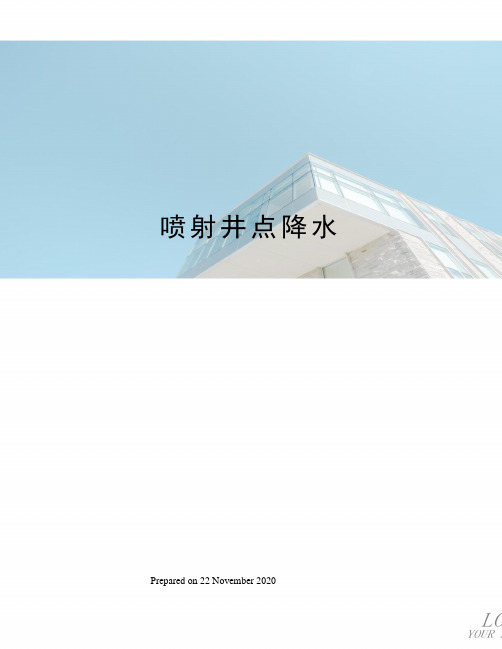

喷射井点降水 Prepared on 22 November 2020喷射井点降水喷射井点降水是在井点管内部装设特制的喷射器,用高压水泵或空气压缩机通过井点管中的内管向喷射器输入高压水(喷水井点)或压缩空气(喷气井点),形成水气射流,将地下水经井点外管与内管之间的间隙抽出排走。
本法设备较简单,排水深度大,可达8~20m,比多层轻型井点降水设备少,基坑土方开挖量少,施工快,费用低。
本工艺标准适用于基坑开挖较深、降水深度大于6m、土渗透系数为3~50m/d 的砂土或渗透系数为~3m/d的粉土、粉砂、淤泥质土、粉质粘土中的降水工程。
一、材料要求与“轻型井点降水”一节材料要求相同。
二、主要机具设备喷射井点根据其工作时使用的喷射介质的不同,分为喷水井点和喷气井点两种。
其主要设备由喷射井点、高压水泵(或空气压缩机)和管路系统组成。
1.喷射井管(图1-8)分内管和外管两部分,内管下端装有喷射器,并与滤管相接。
喷射器由喷嘴、混合室、扩散室等组成。
常用φ100mm、φ75mm喷射井点的主要技术性能见表1-15。
2.高压水泵用6SH6型或150S78型高压水泵(流量为140~150m3/h,扬程78m)或多级高压水泵(流量50~80m3/h,压力为~)1~2台,每台可带动25~30根喷射井点管。
3.循环水箱钢板制,尺寸为××4.管路系统包括进水、排水总管(直径150mm,每套长60m)、接头、阀门、水表、溢流管、调压管等管件、零件及仪表。
上海有成套喷射井点系统设备生产供应。
三、作业条件与“轻型井点降水”一节作业条件相同。
四、施工操作工艺1.喷射井点管的布置、井点管的埋设方法和要求,与轻型井点基本相同。
基坑面积较大时,采用环形布置;基坑宽度小于10m时,采用单排线型布置;大于10m时作双排布置。
喷射井管间距一般为2~;采用环形布置,进出口(道路)处的井点间距为5~7m。
冲孔直径为400~600mm,深度比滤管底深1m以上。
喷射井点降水喷射井点降水是在井点管内部装设特制的喷射器,用高压水泵或空气压缩机通过井点管中的内管向喷射器输入高压水(喷水井点)或压缩空气(喷气井点),形成水气射流,将地下水经井点外管与内管之间的间隙抽出排走。
本法设备较简单,排水深度大,可达8〜20m比多层轻型井点降水设备少,基坑土方开挖量少,施工快,费用低。
本工艺标准适用于基坑开挖较深、降水深度大于6m 土渗透系数为3〜50m/d的砂土或渗透系数为〜3m/d的粉土、粉砂、淤泥质土、粉质粘土中的降水工程。
一、材料要求与“轻型井点降水”一节材料要求相同。
二、主要机具设备© 100mm外75mm喷射井点主要技术性能6一喷嘴;注:1 .适于土层:粉细砂层、粉砂土(K=1〜10m/d);粉质粘土(K=〜1m/ d);7 一缩节管; 2 •过滤管长,外包一层70目铜纱网和一层塑料纱网,供水回水总管150mm8 一连接座;9 一真空测定管;图18喷射井点管喷射井点根据其工作时使用的喷射介质的不同,分为喷水井点和喷气井点两种。
其主要设备由喷射井点、高压水泵(或空气压缩机)和管路系统组成。
1 .喷射井管(图1-8)分内管和外管两部分,内管下端装有喷射器,并与滤管相接。
喷射器由喷嘴、混合室、扩散室等组成。
常用© 100mm© 75mm贲射井点的主要技术性能见表1—15。
2.高压水泵用6SH6型或150S78型高压水泵(流量为140〜150nVh ,扬程78n)或多级高压水泵(流量50〜80nVh,压力为〜)1〜2台,每台可带动25〜30根喷射井点管。
3 .循环水箱钢板制,尺寸为XX4 .管路系统包括进水、排水总管(直径150mm每套长60m)、接头、阀门、水表、溢流管、调压管等管件、零件及仪表。
上海有成套喷射井点系统设备生产供应。
三、作业条件与“轻型井点降水”一节作业条件相同。
四、施工操作工艺1 .喷射井点管的布置、井点管的埋设方法和要求,与轻型井点基本相同。
喷射井点降水喷射井点降水是在井点管内部装设特制的喷射器,用高压水泵或空气压缩机通过井点管中的内管向喷射器输入高压水(喷水井点)或压缩空气(喷气井点),形成水气射流,将地下水经井点外管与内管之间的间隙抽出排走。
本法设备较简单,排水深度大,可达8~20m ,比多层轻型井点降水设备少,基坑土方开挖量少,施工快,费用低。
本工艺标准适用于基坑开挖较深、降水深度大于6m 、土渗透系数为3~50m /d 的砂土或渗透系数为~3m /d 的粉土、粉砂、淤泥质土、粉质粘土中的降水工程。
一、材料要求与“轻型井点降水”一节材料要求相同。
二、主要机具设备喷射井点根据其工作时使用的喷射介质的不同,分为喷水井点和喷气井点两种。
其主要设备由喷射井点、高压水泵(或空气压缩机)和管路系统组成。
1.喷射井管(图1-8)分内管和外管两部分,内管下端装有喷射器,并与滤管相接。
喷射器由喷嘴、混合室、扩散室等组成。
1一外管; 2一内管; 3一喷射器; 4一扩散管; 5一混合管; 6一喷嘴; 7一缩节管; 8一连接座; 9一真空测定管; 10一滤管芯管; 11一滤管有孔套管; 12一滤管外缠滤网及保护网; 13一止回球阀; 14一止回阀座; 15一护套; 16一沉泥管图18喷射井点管构造φ100mm(φ75mm)喷射井点主要技术性能表1-15 项目 规格、性能 项目 规格、性能 外管直径100mm (75)喷嘴至喉管始端距离 25mm滤管直径100mm (75)喉管长与喷嘴直径比 2 内管直径 38mm 扩散管锥角 8°、6°(8°)芯管直径 38mm 工作水量 6 m 3/h 喷嘴直径 7mm 吸入水量 45 m 3/h喉管直径 14mm 工作水压力 喉管长 45mm降水深度24m注:1.适于土层:粉细砂层、粉砂土(K=1~10m /d );粉质粘土(K =~1m /d );2.过滤管长,外包一层70目铜纱网和一层塑料纱网,供水回水总管150mm 。
防护工程挡土墙施工工艺框图混凝土湿式喷射工艺框图路基挡墙施工工艺框图喷锚支护施工工艺框图喷射砼施工方法及工艺基坑开挖应及时对开挖暴露的基坑进行网喷砼支护,每开挖一定面积的坑壁,即马上对其进行网喷砼支护,其程序是初喷→挂网→复喷。
初喷厚度20mm,网片采用6mm钢筋编制而成,钢筋间距为15mm,挂网后复喷至厚度80mm。
机械设备:砼喷射机采用PH30型,强制式砼拌合机拌合喷砼混合料。
12m 3/h 空压机提供高压风。
施工工艺流程:劳力组织:原材料:水泥:采用325#以上的普通硅酸盐水泥,砂:采用中粗砂,细度模数为2.5至2.7,含泥量不大于3%含水率宜控制在5至7之间。
碎石不宜大于20mm ,外加剂采用红星I 型速凝剂。
喷射方法:喷射前应对开挖面尺寸进行检查并清除壁面浮土,检查机械设备及水、电、风状况。
喷射机安装、调整好后,先注水通风清理机内管路,然后喷射,本工程喷射砼为竖墙喷射,风压控制在0.18至0.2mpa 之间。
水压控制在0.28至0.30mpa ,进料速度4m 3/h 。
在喷射过程中,喷射机要连续上料,保持料筒内始终有一定数量的料,否则喷射手将难以掌握。
喷射时一定要先开水,再送风,然后上料理。
当料喷出时,喷射手应根据混合料理喷出情况从大到小调整水量,以混凝土易粘着、回弹小、表面湿润呈灰黑色且有光泽为度。
为了减少砼回弹和喷层均匀密实,喷嘴应垂直于受喷面,距离保持在0.6至1.0m。
喷射应分段分片进行,段长一般为3至4m,每段按环向分成片(片宽一般为2m)。
喷射自下而上顺序进行,喷身手按半径15cm的园移动,先补平凹洼处,然后沿蛇形线纵向施喷,行各搭接2至3m。
安全设施及预埋管线绿化及环境保护工程铁路工程车站工程基坑开挖及围护基坑降水基坑降排水根据图纸设计的要求以及施工总体安排,在基坑开挖之前,必须先对开挖范围内实施降水。
根据实际情况在基坑内设置降水井点以及排水沟、集水坑,保证主体结构施工中地下水降至基底下1.0~2.0m。
本工程根据设计及施工总体部署,拟采用大口井降水方案。
1、降水方案根据本段明挖基坑的地质及水文情况,考虑实际群井降水过程中,相互干扰及其他施工因素,降水井点按以下方案布置:施工开挖范围内共设降水井102口,其中,车站主体60座,平均井深17.97米;出入口24座,平均井深14.2米;风道18座,平均井深14米。
降水井必须提前施作,以保证及时提前降水,不误基坑的正常开挖。
降水井选址时,应避开地下管线以及各钻孔灌注桩外围各一米以上距离。
降水井型号Ф600,具体见降水井点布置示意图。
2、降水井点构成降水井点系统由高扬程潜水电泵和钢筋笼骨架井管滤网构成。
根据测算本项工程选用的潜水泵扬程h>20m,流量Q=30m3/h。
井管由钢筋笼骨架构成,在井管外面包裹一层20目尼龙布及10孔/cm2镀锌铁丝网两层。
3、降水管井井点降水施工工艺流程⑴降水管井井点降水施工工艺流程如图所示:降水管井井点降水施工工艺流程管井井点的降水施工方法及技术措施1、管井井点降水施工方法A测量放线定位:根据设计降水平面布置图,测量定出每个管井准确位置,钻机按井点位置就位;B钻孔:采用GZQ-800型回转钻机循环钻进成孔,成孔垂直偏差控制在1‰之内,成孔深度应比设计深度深0.5m以上,孔口设长1.5m、Φ900钢护筒,钢护筒埋设高出地面±0.3-0.4m,外围封填堵塞,设溢浆孔和进浆管,并保证孔内液面高出地下水位,护筒周围设置排浆沟、泥浆池、沉淀池。
采用原土造浆护壁,泥浆沉淀净化后再利用,泥浆比重控制在1.1-1.5g/cm3,含砂率不大于5%,下设井管前,采用正循环清孔,让泥浆翻清,清除孔内沉碴。
C下设井管:井管采用钢筋笼制作,钢筋采用8φ16钢筋作主筋,外设φ10@200箍筋,内部设φ16@500加强筋,主筋与箍筋、加强筋之间点焊连接形成骨架,外包尼龙网和两层铁丝网,钢筋笼内径为φ600,将制作好的钢筋笼井管,用汽车吊吊放入井内,井管安放应垂直并位于井孔中间,和顶部比地面高出50cm左右,并加固措施。
D填砾料:井管放入井内后,及时在井管与孔壁间填充粒径为1-3cm细砾石滤料。
滤料必须符合级配要求,将设计砂砾规格上、下限以外的颗粒筛除,合格率要大于90%,杂质含量不大于3%,用铁锹下料,以防止分层不均匀和冲击井管,填滤料要一次连续完成,从底填到井口下1m左右,上部采有不含砂石的粘土分层回填并夯压封口。
E洗井:洗井的主要目的在于清除停留在孔内和透水层中的泥浆与孔壁的泥浆,疏通透水层,并在井周围形成良好的反滤层。
采用压力为0.8Mpa,排气量为9m3/min空压机及潜水泵联合洗井,直至抽出清水为止。
洗井前后两资抽水涌水量相差小于15%,且洗井后井内沉碴不上升或基本不上升。
F下放水泵:JQB1.5-6型潜水泵在安装前应对水泵本身和控制系统作一次全面细致的检查。
检验电动机的旋转方向,各部痊的螺栓是否拧紧,润滑油是否加足,电缆接头的封口有无松动,电缆线有无破坏折断等情况,然后在地面上转3-5min,如无问题,始可放入井中使用。
用绳索将潜水泵吊入滤水层部位。
2、管井井点降水施工中的技术措施及注意事项A管井降水施工前,根据设计参数进行试验管井施工,并进上步验证涌水量和地质情况,以调整管井布置及施工参数。
B管井使用时,隧道两侧管井应对称同时抽水,使水位差控制在要求限度内。
并派专人值班,负责抽水,采取分级降水,依次降低水位5cm以内,稳定24小时后再进行下次降水,直到水位降到所需深度。
C管井降水时要进行水位观测,当水位差超过警戒要求时,应立即采取减少部分管井抽水或回灌水等补救措施。
D为确保围护结构内外两侧水土压力缓慢、稳定的变化,保证围护结构安全和确保周围环境的安全,在进行降水时,根据设计要求及以往同类工程施工的经验,在基坑内外及地下管线上设一定数量且有代表型的监控点,用来观测降水时对周围的环境和基坑的影响,并指导基坑开挖施工。
降水时要控制降水速度,避免由于降不过快导致基坑涌水。
E在抽水过程中,要制定严格的管理制度,每天分三班,每班要求对每口井的流量,水位测量三次,以便及时反馈数据,进行动态整理。
F井点供电系统应采用比线路,防止中途停电或发生其他故障影响排水。
G潜水泵在运行时应经常观测水位变化情况,检查电缆线是否和井壁相碰,以防磨损后水沿电缆芯渗入电动机内。
同时还须定期检查密封的可靠性,以保证正常运转。
H井管使用完毕,用汽车吊将井管管口套紧,徐徐拔出,井管拔出洗净后备用,拔出所留的孔洞用砾砂填充、捣实。
3、质量保证及技术、安全措施A井点降水的质量要求a钢筋笼(或井管)应具有良好的渗透性;b钢筋笼(或井管)埋设位置平面尺寸允许偏差10cm;c高差允许偏差10cm,垂直度允许偏差1%;d滤料回填要求:饱满充实,达到回填的深度,作好粘土封口工作。
B技术、安全措施a电路连接安全可靠;b抽水设备安装安全可靠,设备运转正常;c及时记录地下水变化规律(水位及流量),发现问题及时处理;d经常作好各台水泵的检查维修;e作好抽水过程中的各值班记录。
4、降水监测A单井抽水量监测及变化规律;B设观测井观测降水过程地下水位的变化规律;C观测降水后基坑边坡变化情况及相邻地基土沉降度变化情况。
5、基坑坡面及桩间阻水、截水及防渗漏水措施在本段明挖基坑的开挖,应在降水井施作完毕,已开始进行降水作业,地下水位已至能满足基坑开挖作业要求的标高以下后,才能进行。
在施工过程中应注意提前降水,及时排水,保证土体稳定,基坑开挖过程中,坡面及桩间阻水、截水及防渗漏水技术措施主要有:A针对基坑坡面出现的少量渗漏水,应采取用“堵漏灵”或水溶性聚氨酯等及时封堵,水量较大时,应采用埋管引流至基坑底部截水沟内的方法处理。
B针对人工挖孔桩桩间少量渗漏水,也应采取用‘堵漏灵“或水溶性聚氨酯等及时封堵,在破除护壁混凝土后,随开挖的进程,同时进行桩间喷射混凝土补平,及防水砂浆边抹平,达到阻水及防渗漏的目的。
6、基坑内外防洪及截水、排水技术措施A基坑外围防洪及截水、排水技术措施基坑土方开挖过程中应注意提前打设降水井或施作止水帷幕,雨季期间,及时排水疏洪,保证基坑土体稳定是明挖工程的一项重点,主要技术措施为:为防止周围地表水流入基坑内,在围挡线范围内侧0.8m范围内,在地面沿基坑范围周边设截水明沟,将截流的地表水引排至市政雨水系统。
见基坑外围截水明沟剖面示意图。
截水明沟内约50m一段设置一个集水井,截面尺寸为1.0×1.0×1.5,用潜水泵将截流水及时排走。
基坑外围截水明沟剖面示意图B基坑内土方开挖过程中防洪及截水、排水技术措施a基坑开挖应分层进行,每层开挖过程中,中间向两侧设0.5%斜坡,整个基坑在分层开挖时,保证形成二线基坑东边低,西边高;一线基坑南边高北边低的纵向斜坡,坡度约为2%左右,这样以利于汇集基坑内的地层渗漏水。
b基坑内积水主要为周边地层含水的渗漏水,因此在基坑开挖时沿四周逐层设置临时排水明沟,每隔50m左右设以集水井,截面尺寸为0.8×0.8×1.2m,使土层内残余水及大气降水汇流于集水井内,用高扬程抽水泵排至基坑外外围市政排水系统内。
边开挖边维持排水沟和集水坑的完整功能,保证明沟底低于基坑不少于0.5m。
c基坑开挖过程中,在基坑内为装运土方修建的临时便道两侧也建临时排水沟,截面尺寸为0.3×0.4m,临时道路中间起拱,保证临时道路标高高于排水沟地面标高0.5m以上。
d主体基坑大部位于粘土、粉质粘土及杂填土土层中,由于地下水位较高,基坑内积水主要为地层含水,因此在基坑开挖至底后,应沿基坑底部外周边用砖砌筑排水明沟,截面尺寸为0.4×0.6m,水泥砂浆抹面,每隔50cm左右设置1.0×1.0×1.5m的集水井,将汇集水抽排至主积水井设在基坑南侧中部临时道路西侧的主积水井内,截面尺寸为3×3×2m,再由抽水机抽排至地面沉淀池后排入市政雨水系统中。
e开挖过程中应随时注意保护坑内排水系统的通畅,排水设备运转良好,确保基坑开挖面不积水,保证开挖作业顺利进行。
f基坑开挖至底后,应尽快进行主体结构垫层的施工,尽量减少基底及土层的暴露时间,避免形成积水区,降低基底承载力。
g在基坑开挖场地内横过施工通道的排水系统,全部设置为埋入地下的排水管,避免车辆碾压管线而造成外漏。
井点降水施工工艺井点降水施工工艺流程图井点降水井施工工艺说明1、挖探井每眼垂直管井上钻前必须人工挖探井2.5~4m,见原状土,确认无地下管线,并下入护筒,护筒外侧填粘土封隔好表层杂填土层,以防止钻井施工用水大量漏失及塌孔,必要时随挖随做混凝土护壁。
如遇地下管线,需适当调整井位,重挖探井。
