LTE测量与切换

（完整版）LTE切换、重选LTE移动性管理⼀、LTE移动性管理⼩区重选：空闲态下选择最优⼩区进⾏驻留，由UE控制。

⽆信令交互。

⼩区切换：连接态下选择最优⼩区进⾏业务，由ENB控制。

⼆、⼩区选择/重选1、⼩区选择空闲状态下的UE需要完成的过程包括公共陆地移动⽹络（PLMN）选择、⼩区选择/重选、位置登记等。

⼀旦完成驻留，UE可以读取系统信息（如驻留、接⼊和重选相关信息、位置区域信息等），读取寻呼信息，发起连接建⽴过程。

⼩区选择类型：初始⼩区选择、存储信息的⼩区选择。

（UE开机、从RRC_CONNECTED返回到RRC_IDLE模式、重新进⼊服务区）⼩区选择原则：遵循S准则，即⼩区选择的S值Srxlev>0时允许驻留，Srxlev=Qrxlevmeas–(Qrxlevmin+Qrxlevminoffset)‐Pcompensation。

Qrxlevmeas为测量⼩区的RSRP值；Qrxlevmin⼩区中最⼩RSRP接收强度要求，从⼴播消息获取；（下图⽹管配置-130dbm）Qrxlevminoffset对最⼩接⼊电平值的偏移值，防⽌乒乓切换；（下图⽹管配置2db）Pcompensation补偿值=MAX(Pemax-Pumax,0)，即配置值（下图⽹管配置23dbm）与UE实际上⾏发射功率的差值与0取⼤。

2、⼩区重选LTE驻留到合适的⼩区，停留适当的时间（1秒钟），测量附近⼩区寻求最优。

⼩区重选类型：同频⼩区重选和异频⼩区重选（包含异RA T）⼩区重选原则：遵循S准则、R准则、优先级排序原则（异频）。

A、同频重选134********@/doc/4e1f965aa01614791711cc7931b765ce05087a38.html zhengjunwei UE所驻留的服务⼩区质量下降到⼩于规定的门限值时，即服务⼩区Srxlev Rn⾄少持续Treselection 时间。

服务⼩区Rs=Qmeas,s+QHyst；邻⼩区Rn=Qmeas,n -Qoffset。

LTE测量与切换详解（非常全面）1 测量过程测量过程主要包括以下三个步骤：测量配置：由eNB通过RRCConnectionReconfigurtion消息携带的measConfig信元将测量配置消息通知给UE，即下发测量控制。

测量执行：UE会对当前服务小区进行测量，并根据RRCConnectionReconfigurtion消息中的s-Measure信元来判断是否需要执行对相邻小区的测量。

测量报告：测量报告触发方式分为周期性和事件触发。

当满足测量报告条件时，UE将测量结果填入MeasurementReport消息，发送给eNB。

1.1 测量配置测量配置主要由eNB通过RRCConnectionReconfigurtion消息携带的measConfig信元将测量配置消息通知给UE，包含UE需要测量的对象、小区列表、报告方式、测量标识、事件参数等。

当测量条件改变时，eNB通知UE新的测量条件。

●触发条件：eNB向UE发起/修改/删除测量。

●发送网元：（eNB）处理：将测量配置填项填入RRCConnectionReconfigurtion消息中的measConfig信元。

●接收网元（UE）处理：UE侧维护一个测量配置数据库VarMeasConfig，在VarMeasConfig 中，每个measId对应一个measObjectId和一个reportConfigId。

其中，measId是数据库测量配置条目索引；measObjectId是测量对象标识，对应一个测量对象配置项；reportConfigId是测量报告标识，对应一个测量报告配置项。

此外还包含了与measId无关的公共配置项quantityConfig、测量量配置、s-Measure和服务小区质量门限控制等。

Measurement objects（测量对象）：UE测量的对象如下●对于频率内和频率间的测量，测量对象是一个单一的E-UTRA承载频率。

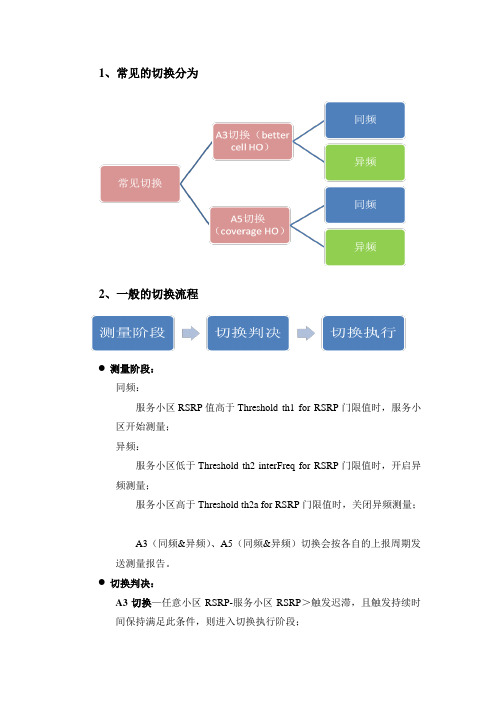

1、常见的切换分为2、一般的切换流程●测量阶段：同频：服务小区RSRP值高于Threshold th1 for RSRP门限值时，服务小区开始测量；异频：服务小区低于Threshold th2 interFreq for RSRP门限值时，开启异频测量；服务小区高于Threshold th2a for RSRP门限值时，关闭异频测量；A3（同频&异频）、A5（同频&异频）切换会按各自的上报周期发送测量报告。

●切换判决：A3切换—任意小区RSRP-服务小区RSRP＞触发迟滞，且触发持续时间保持满足此条件，则进入切换执行阶段；A5切换—服务小区低于A5第一门限，同时目标小区高于A5第二门限时，切换—任意小区RSRP-服务小区RSRP＞触发迟滞，且触发持续时间保持满足此条件，则进入切换执行阶段。

●切换执行：A3切换—满足切换判决条件后，目标小区RSRP-服务小区RSRP＞小区偏移量，则执行切换；A5切换—没有小区偏移量，满足切换判决条件后立即执行。

3、涉及参数●切换开关（同&异频）：A3：Enable better cell HO（设置值TURE）A5：Enable coverage HO（设置值TURE）●测量门限：同频（A3&A5）：启动门限Threshold th1 for RSRP（设置值90；计算值-140+90= -50）异频（A3&A5）：启动门限A2事件—Threshold th2 interFreq for RSRP（设置值35；计算值-140+35= -105）停止门限A1事件—Threshold th2a for RSRP（设置值38；计算值-140+38= -102）●事件上报周期：A3同频：A3 report interval（设置值1024ms）A3异频：A3 report interval RSRP inter frequency（设置值480ms）A5同频：A5 report interval（设置值240ms）A5异频：A5 report interval inter frequency（设置值480ms）●触发持续时间：A3同频：A3 time to trigger（设置值320ms）A3异频：A3 time to trigger RSRP inter frequency（设置值480ms）A5同频：A5 time to trigger（设置值320ms）A5异频：A5 time to trigger inter frequency（设置值256ms）●触发迟滞（设置值0）：A3同频：Related hysteresis of offset a3Offset for RSRP intra F A3异频：Related hysteresis offset a3Offset RSRP inter frequency A5同频：Related hysteresis of thresholds th3 and th3a for RSRP A5异频：Related hysteresis of thresholds th3 and th3a for RSRP●判决门限（只有A5）：同频第一判决门限（服务小区低于此门限）：Threshold th3 for RSRP（设置值35；计算值-140+35= -105）同频第二判决门限（目标小区高于此门限）：Threshold th3a for RSRP（设置值37；计算值-140+37= -103）异频第一判决门限（服务小区低于此门限）：Threshold th3 for RSRP inter frequency（设置值30；计算值-140+30= -110）异频第二判决门限（目标小区高于此门限）：Threshold th3a for RSRP inter frequency（设置值33；计算值-140+33= -107）●小区偏移量（只有A3 ）：同频：A3 offset（设置值3dB）异频：A3 offset RSRP inter frequency（设置值4dB）。

LTE网络重选及切换参数详解小区选择小区选择发生在PLMN选择之后，它的目的是使UE在开机后可以尽快选择一个信道质量满足条件的小区进行驻留。

●读取系统信息（例如，驻留、接入和重选相关信息，位置区域信息等）；●读取寻呼信息；●发起连接建立过程。

一般来说，UE开机后会首先进行PLMN选择，然后进行小区选择/重选、位置登记等。

由于PLMN选择和位置登记主要是NAS的功能，下面将介绍小区选择过程。

▊PLMN IDPublic Land Mobile Network ID，公共陆地移动网络ID, 由政府或它所批准的经营者，为公众提供陆地移动通信业务目的而建立和经营的网络标识。

PLMN = MCC + MNC，例如中国移动的PLMN为46000，中国联通的PLMN为46001。

▊MCCMobile Country Code 移动设备国家代码三个数字，如中国为460。

▊MNC移动设备网络代码（Mobile Network Code，MNC）是与移动设备国家代码（Mobile Country Code，MCC）（也称为“MCC / MNC”）相结合，以用来表示唯一一个的移动设备的网络运营商。

由所在国家分配，通常2~3数字组成。

小区选择类型：不同场景：初始小区选择、存储信息的小区选择。

不同时机：UE开机、从RRC_CONNECTED返回到RRC_IDLE模式、重新进入服务区(1) 初始小区选择这种情况下，UE没有储存任何先验信息可以帮助其辨识具体的TD-LTE系统频率，因此，UE需要根据其自身能力扫描所有的TD-LTE频带，以便找到一个合适的小区进行驻留。

在每一个频率上，UE只需用搜索信道质量最好的小区，一旦一个合适的小区出现，UE会选择它并进行驻留。

空闲状态下的UE需要完成的过程包括公共陆地移动网络（PLMN）选择、小区选择/重选、位置登记等。

一旦完成驻留，UE可以读取系统信息（如驻留、接入和重选相关信息、位置区域信息等），读取寻呼信息，发起连接建立过程。

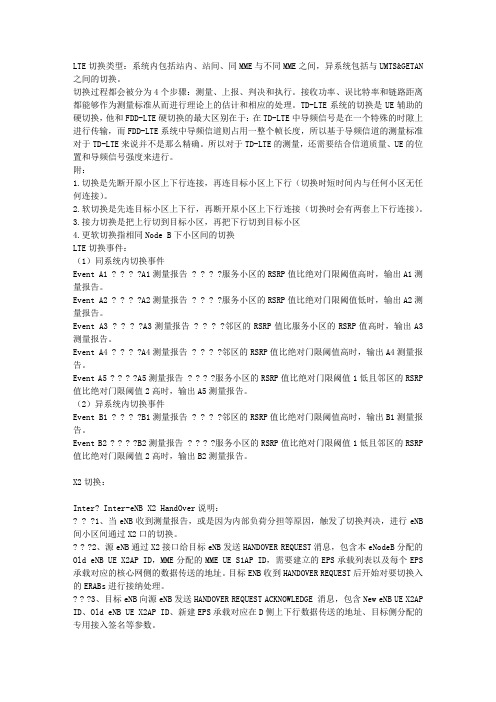

LTE切换类型：系统内包括站内、站间、同MME与不同MME之间，异系统包括与UMTS&GETAN 之间的切换。

切换过程都会被分为4个步骤：测量、上报、判决和执行。

接收功率、误比特率和链路距离都能够作为测量标准从而进行理论上的估计和相应的处理。

TD-LTE系统的切换是UE辅助的硬切换，他和FDD-LTE硬切换的最大区别在于：在TD-LTE中导频信号是在一个特殊的时隙上进行传输，而FDD-LTE系统中导频信道则占用一整个帧长度，所以基于导频信道的测量标准对于TD-LTE来说并不是那么精确。

所以对于TD-LTE的测量，还需要结合信道质量、UE的位置和导频信号强度来进行。

附：1.切换是先断开原小区上下行连接，再连目标小区上下行（切换时短时间内与任何小区无任何连接）。

2.软切换是先连目标小区上下行，再断开原小区上下行连接（切换时会有两套上下行连接）。

3.接力切换是把上行切到目标小区，再把下行切到目标小区4.更软切换指相同Node B下小区间的切换LTE切换事件：（1）同系统内切换事件Event A1 ? ? ? ?A1测量报告 ? ? ? ?服务小区的RSRP值比绝对门限阈值高时，输出A1测量报告。

Event A2 ? ? ? ?A2测量报告 ? ? ? ?服务小区的RSRP值比绝对门限阈值低时，输出A2测量报告。

Event A3 ? ? ? ?A3测量报告 ? ? ? ?邻区的RSRP值比服务小区的RSRP值高时，输出A3测量报告。

Event A4 ? ? ? ?A4测量报告 ? ? ? ?邻区的RSRP值比绝对门限阈值高时，输出A4测量报告。

Event A5 ? ? ? ?A5测量报告 ? ? ? ?服务小区的RSRP值比绝对门限阈值1低且邻区的RSRP 值比绝对门限阈值2高时，输出A5测量报告。

（2）异系统内切换事件Event B1 ? ? ? ?B1测量报告 ? ? ? ?邻区的RSRP值比绝对门限阈值高时，输出B1测量报告。

LTE测量与切换详解（非常全面）1 测量过程测量过程主要包括以下三个步骤：测量配置：由eNB通过RRCConnectionReconfigurtion消息携带的measConfig信元将测量配置消息通知给UE，即下发测量控制。

测量执行：UE会对当前服务小区进行测量，并根据RRCConnectionReconfigurtion消息中的s-Measure 信元来判断是否需要执行对相邻小区的测量。

测量报告：测量报告触发方式分为周期性和事件触发。

当满足测量报告条件时，UE将测量结果填入MeasurementReport消息，发送给eNB。

1.1 测量配置测量配置主要由eNB通过RRCConnectionReconfigurtion消息携带的measConfig信元将测量配置消息通知给UE，包含UE需要测量的对象、小区列表、报告方式、测量标识、事件参数等。

当测量条件改变时，eNB通知UE新的测量条件。

●触发条件：eNB向UE发起/修改/删除测量。

●发送网元：（eNB）处理：将测量配置填项填入RRCConnectionReconfigurtion消息中的measConfig 信元。

●接收网元（UE）处理：UE侧维护一个测量配置数据库VarMeasConfig，在VarMeasConfig中，每个measId对应一个measObjectId和一个reportConfigId。

其中，measId是数据库测量配置条目索引；measObjectId是测量对象标识，对应一个测量对象配置项；reportConfigId是测量报告标识，对应一个测量报告配置项。

此外还包含了与measId无关的公共配置项quantityConfig、测量量配置、s-Measure 和服务小区质量门限控制等。

Measurement objects（测量对象）：UE测量的对象如下●对于频率内和频率间的测量，测量对象是一个单一的E-UTRA承载频率。

LTE网络重选及切换参数详解小区选择小区选择发生在PLMN选择之后，它的目的是使UE在开机后可以尽快选择一个信道质量满足条件的小区进行驻留。

●读取系统信息（例如，驻留、接入和重选相关信息，位置区域信息等）；●读取寻呼信息；●发起连接建立过程。

一般来说，UE开机后会首先进行PLMN选择，然后进行小区选择/重选、位置登记等。

由于PLMN选择和位置登记主要是NAS的功能，下面将介绍小区选择过程。

▊PLMN IDPublic Land Mobile Network ID，公共陆地移动网络ID, 由政府或它所批准的经营者，为公众提供陆地移动通信业务目的而建立和经营的网络标识。

PLMN = MCC + MNC，例如中国移动的PLMN为46000，中国联通的PLMN为46001。

▊MCCMobile Country Code 移动设备国家代码三个数字，如中国为460。

▊MNC移动设备网络代码（Mobile Network Code，MNC）是与移动设备国家代码（Mobile Country Code，MCC）（也称为“MCC / MNC”）相结合，以用来表示唯一一个的移动设备的网络运营商。

由所在国家分配，通常2~3数字组成。

小区选择类型：不同场景：初始小区选择、存储信息的小区选择。

不同时机：UE开机、从RRC_CONNECTED返回到RRC_IDLE模式、重新进入服务区(1) 初始小区选择这种情况下，UE没有储存任何先验信息可以帮助其辨识具体的TD-LTE系统频率，因此，UE需要根据其自身能力扫描所有的TD-LTE频带，以便找到一个合适的小区进行驻留。

在每一个频率上，UE只需用搜索信道质量最好的小区，一旦一个合适的小区出现，UE会选择它并进行驻留。

空闲状态下的UE需要完成的过程包括公共陆地移动网络（PLMN）选择、小区选择/重选、位置登记等。

一旦完成驻留，UE可以读取系统信息（如驻留、接入和重选相关信息、位置区域信息等），读取寻呼信息，发起连接建立过程。

LTE测试方法LTE（Long Term Evolution）是第四代移动通信技术，提供更高的数据传输速率和更低的延迟时间。

为了确保LTE网络的性能和质量，需要进行测试来评估网络的覆盖范围、容量、数据传输速率、信号质量等方面的指标。

下面是LTE测试过程中常用的一些方法和技术。

1.覆盖测试覆盖测试是测试LTE网络的基本环节，旨在评估网络的覆盖范围和信号强度。

通常使用移动测试车辆或步行测试仪器进行测试，通过收集和分析接收到的信号质量和强度数据，生成覆盖图和覆盖预测模型。

同时还可以评估网络中的无线信道干扰情况。

2.容量测试容量测试是测试LTE网络在高负载情况下的表现，以评估网络的最大并发连接数和吞吐量。

可通过在特定区域的多个位置同时进行数据传输，检查网络的稳定性和吞吐量，以及网络是否能够满足高负载环境下的通信需求。

3.数据传输速率测试4.语音和视频质量测试语音和视频质量是LTE网络中的重要指标。

测试人员可以使用语音和视频通话应用程序模拟实际的通话和视频传输，并监测通话质量和视频质量的指标，如丢包率、延迟时间、语音和视频的清晰度等。

同时还可以评估网络对不同编解码器和压缩算法的支持。

5.无线信道测量无线信道测量用于评估LTE网络中的无线信道质量和干扰情况。

可以使用专门的测试设备或软件来测量信号的功率、信噪比、多径干扰等参数。

通过分析这些数据，可以判断无线信道的质量，以便优化网络的设计和布署。

6.移动性测试移动性测试用于评估LTE网络在用户移动过程中的性能和切换性能。

通过在不同位置进行测试，模拟用户在网络覆盖范围内的移动过程，并监测网络的切换时间、切换成功率、切换中断等指标。

可以评估网络在高速移动和小区边缘的性能表现。

7.安全性和隐私测试安全性和隐私测试用于评估LTE网络的安全性和用户隐私保护。

可以测试网络中的安全机制，如加密算法、认证机制、访问控制等。

同时还需要进行隐私保护测试，确保用户的个人信息和通信内容得到保护。
