《电工电子》期中考试卷

电工电子期中考试题及答案第一节：选择题1. 下面哪个选项是关于欧姆定律的描述？A. 电压与电流之间的比值称为电阻。

B. 电压与电阻之间的比值称为电流。

C. 电流与电阻之间的比值称为电压。

D. 电流与电压之间的比值称为电阻。

2. 以下哪个元器件是用来存储电荷的？A. 电容器B. 电感器C. 电阻器D. 二极管3. 下列哪种逻辑门的输出信号为低电平时，只有一个或两个输入信号也为低电平？A. 与门B. 或门C. 非门D. 异或门4. 以下哪个选项是关于直流电机的描述？A. 直流电机只能转动一个方向。

B. 直流电机在工作时电枢绕组通常是唯一加热的部分。

C. 直流电机无法改变转速。

D. 直流电机主要应用于交流电路中。

5. 以下哪个选项是关于三相交流电的描述？A. 三相电是由三条单独的交流电线组成的。

B. 三相电的相位差为120度。

C. 三相电无法通过变压器进行转换。

D. 三相电的频率是固定的。

第二节：填空题1. 欧姆定律的数学公式为电压（U）等于电流（I）乘以电阻（R），表示为________。

2. 一个电源的正极为电压的________极，负极为电压的________极。

3. 电感器的单位是________。

4. 在数字电路中，使用的最基本的逻辑门是________门。

5. 三相交流电的相位差是________度。

第三节：简答题1. 请简要解释欧姆定律的含义及公式的用途。

欧姆定律是描述电压、电流和电阻之间关系的重要定律。

根据欧姆定律，电压等于电流乘以电阻，其数学公式为U = I * R。

这个公式可以用于计算电路中任意两个参数已知时的第三个参数，例如确定电流大小或电阻值。

2. 分别解释直流电机和交流电机的工作原理。

直流电机的工作原理是利用直流电流通过电枢绕组和磁极之间的电磁相互作用来产生转动力矩。

当电流通过电枢绕组时，它会在磁场中受到力的作用，从而导致电枢绕组和电刷转动。

交流电机的工作原理是利用交流电流的变化来产生转动力矩。

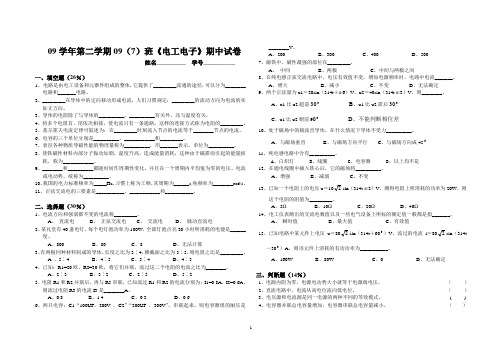

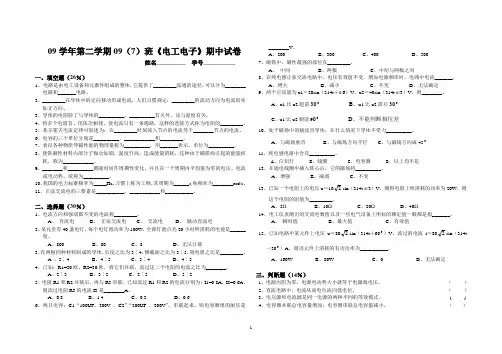

09学年第二学期09（7）班《电工电子》期中试卷姓名__________ 学号___________一、填空题（26％）1、电路是由电工设备和元器件组成的整体，它提供了_________流通的途径，可以分为________电路和_______电路。

2、_________在导体中的定向移动形成电流，人们习惯规定：_________的流动方向为电流的实际正方向。

3、导体的电阻除了与导体的__________、__________有关外，还与温度有关。

4、将多个电阻首、尾依次相接，使电流只有一条通路，这样的连接方式称为电阻的_________。

5、基尔霍夫电流定律可叙述为：在_________时刻流入节点的电流等于________节点的电流。

6、电容的三个单位分别是__________、____________和_________。

7、表征各种物质导磁性能的物理量称为__________，用_______表示，单位为__________。

8、使铁磁性材料内部分子振动加剧，温度升高，造成能量消耗，这种由于磁滞而引起的能量损耗，称为____________。

9、________和__________都随时间作周期性变化、并且在一个周期内平均值为零的电压、电流或电动势，统称为__________。

10、我国的电力标准频率为_____Hz，习惯上称为工频，其周期为______s,角频率为________rad/s。

11、正弦交流电的三要素是___________、____________和___________。

二、选择题（30％）1、电流方向和强弱都不变的电流称_________。

A、直流电B、正弦交流电C、交流电D、脉动直流电2、某礼堂有40盏电灯，每个电灯泡功率为100W，全部灯泡点亮20小时所消耗的电能是______度。

A、800B、80C、8D、无法计算3、有两根同种材料制成的导体，长度之比为3∶4，横截面之比为3∶5，则电阻之比是_________。

--8．晶体管工作在放大区的条件是（）。

A.发射结正偏，集电结反偏B.发射结正偏，集电结正偏C.发射结反偏，集电结反偏9．晶体管内部的电流分配关系是（）。

A.I B=I E+I CB. I C=I B+I EC. I E=I B+I C10．下列不属于二极管的应用的是（）。

A. 整流B. 放大电流C. 滤波三、判断题（每题1分，共10分）1. P型半导体可通过纯净半导体中掺入五价磷元素获得。

（）2.P型半导体带正电，N型半导体带负电。

（）3.二极管只要加上了正向电压就一定会导通。

（）4.稳压管的动态电阻越小，稳压性能越好。

（）5.只有电路既放大电流又放大电压，才称其有放大作用。

（）6. 放大电路必须加上合适的直流电源才能正常工作。

（）7 .热继电器即可实现过载保护又可实现短路保护。

（）8.只要是共射放大电路，输出电压的底部失真都是饱和失真。

（）9.在画放大电路的直流通路时电容应视为开路。

（）10.晶体管的表示符号中的箭头方向向外表示NPN型。

（）四、综合题（4大题，共40分）1、在额定工作条件下的三相异步电动机Y180L-6型，其转速为960r/min，频率为50HZ,问：（1）电动机的同步转速是多少? （2）有几对磁极对数？（3）转差率是多少？2、晶体管放大电路如下图所示，已知V CC=15V,R B=500KΩ，R C=5KΩ,R L=5KΩ,β=50 。

（1）求静态工作点。

（2）画出微变等效电路（3）求放大倍数、输入电阻和输出电阻。

4．试设计一电路，使它能实现电动机的连续运转。

3. 有一台异步电动机的技术数据为：额定功率P N=2.8KW,额定电压U N=220V/380V,I N=10A/5.8A,额定转速n=2890r/min,定子功率因数cosΦN=0.89，f=50HZ。

试求：（1）电动机的磁极对数（2）额定转矩T N。

中职第一学期电工班级： 姓名： 得分：一、填空题：（每空1分，共 30 分）1. 任何一个完整的电路都一般由 电源 、 负载 和 中间环节（导线和开关） 三个基本部分组成。

2、根据电源的外特性和全电路欧姆定律U=E-Ir 的概念，可见，电源端电压U 随着电流I 的增大而 减小 ，而电源的电动势随着内阻的增大而 减小 。

一般电路有 通路 、 开路 和 短路 三种工作状态，电源 短路 是严重的故障状态，必须避免发生。

3、一般规定参考点的电位规定为 零电位 ，低于参考点的电位是 负电位 ,而高于参考点电位是 正电位 。

4取决于导体的 长度 、 横截面积 和 自身的材料 ，其表达式 5电压和功率的最大值都有一定的限制，分别称为 额定电流 、 额定电压 、 额定功率 。

6、分析和计算复杂电路的主要依据是： 基尔霍夫 定律和 欧姆 定律。

7内阻r 数值 不变 ，电路图改为 并 联。

8、用一个恒定的电动势与内阻r 串 联表示的电源称为 电压源 。

用一个恒定的电流Is 与内阻r 并 联表示的电源称为 电流源 。

9、电磁铁的形式很多，但基本组成部分相同，一般由 励磁线圈 、 铁心 、 衔铁 三个主要部分组成。

二、判断下列说法的正确与错误：正确的打（√），错误的打（×），每小题1分，共 10 分1、（ × ）电阻、电流和电压都是电路中的基本物理量。

2、（ × ）电压是产生电流的根本原因。

因此电路中有电压必有电流。

3、（ × ）绝缘体两端的电压无论再高，都不可能通过电流。

4、（ × ）电路处于开路状态时，电路中既没有电流，也没有电压。

5、（ √ ）理想的电压源和理想的电流源是不能进行等效变换。

6、（ √ ）对于一个电源来说，在外部不接负载时，电源两端的电压大小等于电源电动势的大小，但方向相反。

7、（ × ）电阻并联后的总电阻大于其中任一只电阻的阻值。

8、（ × ）在复杂电路中，各支路中元器件是串联的，流过它们的电流是相等的。

2018-2019第二学期17.5班机电一体化期中考试试题专业二（电工技术）总分150分，时间120分钟一、 选择题（选择一项正确答案，将其序号填入括号内，多选不给分。

每题2分，共60分）1．1A 的电流在5min 时间内通过某金属导体，流过其横截面的电荷量为（ D ）。

A 、1C B 、5C C 、60C D 、 300C2．当参考点改变变时，下列电量也相应发生变化的是（ B ）。

A.电压 B.电位 C.电动势 D. 以上三者皆是3．一根导体的电阻为R ，若拉长为原来的2倍，则其阻值为（ C ）。

A 、2/R B 、R 2 C 、R 4 D 、R 8 4．如题所示，a 点的电位IR E U a -=，对应的电路是（ B ）。

A BC D5．如图所示，为使内阻为9kΩ、量程为1V 的电压表量程扩大到10V ，可串联一个（ C ）分压电阻。

A 、1kΩ B、90kΩ C、81kΩ D、99k Ω6．在所示电路中，各电阻均为R ，等效电阻ab R 最小的是（ B ）。

A 、a 电路 B 、b 电路 C 、c 电路a ）b ）c ）7．两只相同的电容器并联之后的等效电容，与它们串联之后的等效电容之比为（ B ）。

A 、1：4B 、4：1C 、1：2D 、2：1 8．下列说法中，正确的是（ D ）。

A 、 一段通电导线在磁场中某处受到的电磁力大，表明该处的磁感应强度大B 、 通电导线在磁场中受力为零，磁感应强度一定为零。

C 、 在磁感应强度为B 的均匀磁场中放入面积为S 的线框，线框的磁通为BS =φ。

D 、磁力线密处磁感应强度大。

9．当条形磁铁快速插入线圈时，电阻R 两端的电压（ A ）。

A 、0>ab U B 、0<ab U C 、0=ab U10．变压器一次、二次绕组，不能改变的是（ D ）。

A 、电压 B 、电流 C 、阻抗 D 、频率11．变压器一次、二次绕组匝比100=K ，二次绕组的负载阻抗L Z =10Ω，等效到一次绕组的阻抗是（ B ）。

电工期中考试试题及答案一、单选题1. 电流的单位是：A. 伏特B. 安培C. 瓦特D. 欧姆答案：B. 安培2. 高压线使用的颜色是：A. 红色B. 黄色C. 蓝色D. 绿色答案：C. 蓝色3. 以下哪个是导电金属？A. 铷B. 钙C. 锡D. 氮答案：C. 锡4. 以下哪个不是电流的特性？A. 电流大小B. 电流方向C. 电流频率D. 电流温度答案：D. 电流温度5. 直流电的电流方向是：A. 固定方向B. 反复改变方向C. 不固定方向D. 无法确定方向答案：A. 固定方向二、判断题1. 阻抗和电阻是同一个概念。

正确 / 错误答案：错误2. 非金属材料不会导电。

正确 / 错误答案：正确3. 电势差指的是两个电荷之间的电压差。

正确 / 错误答案：正确4. 交流电在传输过程中会产生电磁辐射。

正确 / 错误答案：正确5. 峰值电压是指交流电波的最大电压值。

正确 / 错误答案：正确三、填空题1. 电功率的单位是______。

答案：瓦特2. 电阻器的作用是限制电流的______。

答案：大小3. 电流通过导体时产生的热量与电阻和______成正比。

答案：电流4. 电阻的单位是______。

答案：欧姆5. 电阻器的颜色标识为棕黑红金，它的阻值为______欧姆。

答案：120四、简答题1. 解释什么是短路？答案：短路是指电路中两个或多个电路节点之间出现低阻抗连接，导致电流绕过了原本的电路路径，从而使电路中的电流大大增加。

短路会导致电路烧毁、设备损坏或电源过热等问题。

2. 解释什么是并联电路和串联电路？答案：并联电路是指多个电器或元件的两端分别与电源的两个极相连，形成平行的电流分支，电流在各分支中独立地流动。

串联电路是指多个电器或元件的正极与负极相连，形成依次连接的电流通路，电流依次通过各个元件。

3. 解释什么是电感？答案：电感是指导体中产生的电流与变化的电流有关，发生自感现象的性质。

它是由线圈或导体弯曲形状产生的，当电流通过时会产生磁场并储存能量。

《电工电子技术》期中考试卷班级姓名总分一、填空题（20’）１、依照导电能力来衡量,自然界的物质能够分为、和三类。

2.ＰN节具有_＿＿＿＿＿＿＿__特性,即加正向压时＿__＿＿_,加反向压时＿。

3.当三极管的发射结＿__＿_,集电结_＿是时,工作在放大区;发射结集电结＿_＿_＿_,工作在饱和区;发射结集电结＿__＿_＿_＿__时,工作在截止区。

4.三极管基集电流IB的微小变化,将会引起集电极电流I C的较大变化,这说明三极管具有电流＿_＿_作用。

5.集成运算放大器一般由( )、( )和( )几部分组成。

6.三极管的三个电极是__________，__________和________。

7.三极管按结构分为和两种类型。

二、判断题（10’）1.三极管有两个PＮ节,因此它具有单向导电性、( )2.发射结正向偏置的三极管一定工作在放大状态、( )３.发负反馈可提高放大器放大倍数的稳定性（）4.负反馈可提高放大器放大倍数的稳定性（）5.稳压二极管工作在反向击穿区域。

（）6.发光二极管是一种把电能转变为光能的半导体器件。

（）7.光敏二极管和稳压二极管一样，也是在反向电压下工作的。

（）8.混合型继电器，平时常闭触点接通，常开触点断开，线圈通电后，产生磁力吸动触点，触点则处于相反状态。

( )9.熔断器熔断后，在没有找到相同规格熔断器的情况下，可以使用其他规格的熔断器。

（）10.汽车电路原理图中所示的开关及用电器均处于工作状态，如点火开关是闭合状态，车灯开关也是闭合状态。

（）三、选择题（20’）1.NＰＮ型三极管处于放大状态时,各极电压关系是( )Ａ、ＵＣ＞ＵB＞UE Ｂ、UＣ＞UＥ＞UB Ｃ、UＣ＜UＢ＜ＵＥＤ、UC＜UＥ<UＢ2.三极管的( )作用是三极管最基本和最重要的特性。

Ａ、电流放大 B、电压放大 C、功率放大 D、电压放大和电流放大3.单向晶闸管有三个电极，分别是（）A、阳极、阴极和基极；B、阳极、阴极和控制极；C、漏极、源极和控制极；D、阳极、基极和控制极。

电工电子技术期中试题一、选择填空(1)、下图方框代表电源或负载，已知U = 220V，I = -1A，其中哪一个方框是电源？（）(2)、下面说法正确的是（）。

a、电源的实际输出功率一定等于其额定功率b、电源的实际输出功率决定于负载的大小c、电源的实际输出功率与负载的大小无关(3)、图１所示的电路中Ａ点的电位V A为（）。

a、12Vb、- 4Vc、+4V(4)、在ＲＣ串联的交流电路中，下列表达式正确的是（）。

(5)、在两个阻抗串联的交流电路中，以下表达式正确的是（）。

a、Z = Z1+Z2，b、|Z|=|Z1|+|Z2|，c、(6)、正弦交流电路的电压= 30∠15ºV，= -3∠-160ºV , 该电路的性质是（）。

a、阻性b、感性c、容性(7)、三相交流电路的有功功率为（）。

(8)、当电路发生换路时，下面的说法中正确的是（）。

a、电感元件上的电压和电容元件中的电流不能突变b、电感元件中的电流和电容元件上的电压不能突变d、电阻元件的端电压和流过电阻的电流都不能突变I I Ia、Ub、Uc、Ua、P =√3 U L I L sinφb、P = √3 U L I L cosφc、P =√3 U p I p sinφ-12V5kΩ4kΩ A图18kΩ+12VZ = Z12 + Z22(9)、关于三相异步电动机下面的说法正确的是（ ）。

a 、 在电源电压一定时，电动机起动转矩与负载的大小无关b 、 如保持电源电压不变，负载转矩增加，电动机转速上升c 、 电动机转速的大小与电源电压的高低有关(10)、变压器绕组的极性下面判断正确的是（ ）。

二、计算图２所示的电路中的电流I 。

三、在图３所示的电路中，已知： E = 50V ， Is = 3A ， R 1 = 10Ω， R 2 = 5Ω，R 3 = 5Ω，R 4 = 10Ω，试求各支路电流。

四、正弦交流电路如图４，已知 I 1 = 10A ，U 1 = 100V ，求电流Io ，电压Uo 。

电工电子技能试卷10电子电工期中考试试卷名字得分1。

单选题（每题2分，共80分）（1）下列设备中，一定是电源的是（）a发电机b冰箱c蓄电池d白炽灯（2）通过电阻器的电流为5A。

4分钟后，通过电阻器部分的电荷量为（）a20cb50cc1200cd2000c（3）一般金属导体具有正温度系数，当环境温度升高时，电阻值将（）a增大b减小c不变d不能确定（4）如果由相同材料制成的两根均匀导体的长度比为3:5，横截面积比为4:1，则电阻比为（）a12：5b3：20c7：6d20：3（5）导体两端的电压为100V，通过电流为2A。

两端电压降至50V时，导体电阻为（）a100ωb25ωc50ωd0（6）通常，电工术语“负载大小”指的是（）的大小。

A等效电阻B实际电功率C 实际电压D负载电流（7）一电阻元件，当其电流成为原来的一半时，其功率为原来的（）a1/2b2倍c1/4d4倍（8） 220V，40W白炽灯，正常照明，（）耗电1kwh。

a20hb40hc45hd25h（9）在一定（）下，导体的电阻和长度成（），而和它的横截面积成（）a温度，正比，反比b温度，反比，正比c压力，反比，正比d压力，正比，反比（10）一段导线的电阻为8Ω，如果将其均匀延长一倍，则导线的电阻为（）a8ωb16ωc4ωd32ω（11）如果有两条相同材料的电阻线，其长度比为1:2，横截面积比为2:3，则其电阻比为（）a3：4b1：2c2：3d4：5（12）如果120c的电荷在1分钟内通过导体，导体中的电流为（）a2ab1ac20ad120a（13）一个额定功率为1w，电阻值为100ω的电阻，允许通过的最大电流为（）。

a0.01ab0.1ac10ad100a（14）千瓦时（kwh）是（）的单位。

a电压b电流c电能d电功率（15）当电阻元件的电流减少到原始值的一半时，其功率等于原始值（）。

A1/2B2次C1/4d4次（16）下列各种规格的白炽灯中，正常发光时电阻最大的是（）a220v，100wb110v，100wc220v，40wd110v，40w（17）在电源电压不变的系数中，加大负载指的是（）A负载电阻增加B负载电压增加C负载功率增加D负载电流减少（18）瓦为单位（） a电压b电流c电能d电功率（19）电路通常有（）（）和（）三种状态。

电工电子专业期中考试电子技能实训试卷一、填空题（本大题共20空，每空1分，共20分）1.音频范围是 HZ 到 HZ 。

2.装接电阻器时， W以下的电阻器可以紧靠电路板平装， W以上的电阻器要悬高装。

3.晶闸管也叫做。

可分为和4.光敏电阻器在光线照射时电阻较，在完全黑暗时电阻最。

5.电位器的标称阻值指的是电位器阻值的，如5.1KΩ的电位器，说明它的阻值可以在进行调节。

6.电烙铁按照发热方式可分为和7.示波器按照工作原理可分为和8.二极管的核心部分是一个，三极管可分为型和型两大类。

9.常用话筒有驻极体式和式10.我国照明用电的火线与零线之间的电压是V，欧洲国家照明用电电压是V二、选择题（本大题共15个小题，每小题2分，共30分）1.人体允许通过的最大电流和允许接触的最高安全电压分别（）。

A．10mA、36V B. 8mA以下、36V C. 50mA、48V D. 2mA、24V2.电容标注为109则是（）。

A．1PF B．10mF C．1000uF3.电感的实际使用单位是（）。

A．Ω B．uΗ C．F4.下列哪个不是手工焊接和拆件所使用的工具（）。

A．吸锡器 B．电烙铁 C．热风枪D．示波器5.如用数字万用表测量测量510Ω的电阻，应给选择以下哪个档位（）。

A．2K B．X10 C．200K D．1K6.以下哪个电容器的换算单位是正确的（）。

A．1F=106 μF B．1μF=106nF C．1F=106 pF D．1 pF=103F7.手工焊接过程中，下面哪种原因是造成导致焊料过多（）。

A．焊锡丝撤离过早 B．焊锡丝撤离过迟 C．电烙铁功率过大 D．助焊剂过多8. ( )用于剪切细小导线和焊接后的多余引脚，不可剪断较粗、教硬的金属丝。

A．剥线钳 B．尖嘴钳 C．斜口钳 D．螺丝刀9.使用用电仪器设备时，（）。

A．先接通电源再开启电器开关 B．先开启电器开关再接通电源C．以上先后顺序都可以 D．不用时可以直接拔掉电源插头10.有极性电解电容反接时易造成的故障有（）。

电子电工期中考试题库一、选择题（每题2分，共20分）1. 电路中电流的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特2. 欧姆定律的基本表达式是：A. V = IRB. P = IVC. R = V/ID. I = P/V3. 以下哪个不是基本的电路元件：A. 电阻B. 电容C. 电感D. 变压器4. 交流电的周期是：A. 频率的倒数B. 频率的倍数C. 电压的幅度D. 电流的幅度5. 三相交流电的相位差是：A. 30°B. 45°C. 60°D. 90°6. 电路中的功率因数是指：A. 电压与电流的比值B. 有功功率与视在功率的比值C. 电流与电压的比值D. 视在功率与有功功率的比值7. 电容器在直流电路中起到的作用是：A. 短路B. 开路C. 滤波D. 整流8. 串联电路中总电阻与各部分电阻的关系是：A. 等于各部分电阻之和B. 等于各部分电阻之积C. 等于各部分电阻之差D. 等于各部分电阻的倒数之和9. 电磁感应现象的发现者是：A. 牛顿B. 法拉第C. 欧姆D. 爱迪生10. 以下哪个不是半导体材料：A. 硅B. 锗C. 砷化镓D. 铁二、填空题（每空2分，共20分）11. 电流的国际单位是________。

12. 电路中电压的国际单位是________。

13. 电容器的单位是________。

14. 电阻器的单位是________。

15. 电感器的单位是________。

16. 欧姆定律的表达式是________。

17. 三相交流电的相位差是________。

18. 电路中的功率因数是指________。

19. 电磁感应现象的发现者是________。

20. 半导体材料包括________。

三、简答题（每题10分，共30分）21. 简述串联电路和并联电路的区别。

22. 解释什么是电磁感应现象，并举例说明其应用。

23. 什么是功率因数？提高功率因数的意义是什么？四、计算题（每题15分，共30分）24. 有一个电阻为10Ω的电阻器，通过它的电流为2A，求电阻器两端的电压。

一、判断题（正确的在括号内打对，错误的在括号中打错）1、电位高低的含义，是指该点对参考点间的电流大小。

2、没有电压就没有电流，没有电流就没有电压。

3、如果把一个24V的电源正极接地,则负极的电位是-24V。

4、电路中两点的电位分别是V1=10V,V2=-5V,这1点对2点的电压是15V。

5、通过电阻上的电流增大到原来的2倍时，它所消耗的电功率也增大到原来的2倍。

6、加在电阻上的电压增大到原来的2倍时，它所消耗的电功率也增大到原来的2倍。

7、若干电阻串联时，其中阻值越小的电阻，通过的电流也越小。

8、电阻并联时的等效电阻值比其中最小的电阻值还要小。

9、电容C是由电容器的电压大小决定的。

10、在电阻分压电路中，电阻值越大，其两端的电压就越大。

二、选择题（在括号中填上所选答案的字母）1、额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的( )。

A. 2B. 4C. 1/2D. 1/42、串联电路中, 电压的分配与电阻成( )。

A. 正比B. 反比C. 1:1D. 2:13、并联电路中, 电流的分配与电阻成( )。

A.正比B. 反比C. 1:1D. 2:14、串联电路具有以下特点( )。

A. 串联电路中各电阻两端电压相等B. 各电阻上分配的电压与各自电阻的阻值成正比。

C. 各电阻上消耗的功率之和等于电路所消耗的总功率D. 流过每一个电阻的电流不相等5、参考点也叫零点位点它是由( )的。

A.人为规定B.参考方向决定的C.电位的实际方向决定的D.大地性质决定的6、在同一温度下，相同规格的4段导线，电阻最小的是（）A、银B、铜C、铝D、铁7、基尔霍夫电流定律指出，流经电路中任何一节点的电流（）A、代数和大于零B、矢量和大于零C、代数和等于零D、矢量和等于零8、1度电指的是1KW功率的电器用电时间为（）A、1hB、1minC、10hD、2h9、同一材料的导体电阻与（）成正比A、截面积B、弯曲度C、密度D、长度10、一线性电阻两端加12V电压时，通过的电流为4A，当电源电压改变为36V 时，通过电阻的电流为（）A、4AB、8AC、12AD、16A三、填空题1、电荷的基本单位是。

第1页(共5页)命题教师： 审核：**市****学年**学期期中考试 电工电子 试题本试卷共 5 页， 满分 200 分，考试时间 120 分钟。

考试结束后，将答题卡交回。

注意事项：1．答第Ⅰ卷前，考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。

2．每小题选出答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案，不能答在试题卷上。

一、选择题（本大题50个小题，每小题2分，共100分。

在每小题列出的选项中，只有一项符合题目要求，请将符合题目要求的选项选出，并填写在答题卡上）1、如图所示，当电流表的读数为0，变阻器R 的值为 A 4ΩB 8ΩC 12ΩD 24Ω第1题 第2题 2、如图所示的电路中，若R 1=2Ω，R 2 =4Ω，R 3=12Ω，R 4= R 5=6Ω，则A 、B 之间的等效电阻为________ΩA 4.4ΩB 4ΩC 5.6ΩD 8Ω3、如图所示在研究电感线圈的自感现象时，由于线圈（内阻很小可以忽略）L的作用，下列现象分析正确的是A 开关闭合瞬间，白炽灯不会发光B 开关闭合瞬间，白炽灯不能立即达到正常亮度C 开关断开瞬间，白炽灯突然发出较强的亮光D 开关闭合一段时间后，白炽灯正常发光 4、关于描述正弦交流电)2t V ππ-说法正确的是A 1S 内交流电压有50次过零B 交流电的有效值为380VC 交流电的初相位为π/2D 交流电的角频率为314rad/s 5、对于变压器的工作，下面说法中错误的是 A 输出电流的增大会引起输入电流的增大 B 仅增大输入电压，能使输出电流增大C 只增加原绕组的匝数，能使输出电压增大D 输入的功率随输出功率的变化而变化，当输出的电功率增大时，输入功率也增大 6、电流互感器的二次绕组开路运行时，会造成的后果是 A 因为二次绕组开路使一次绕组的电流近似为零B 因为二次绕组开路，铁芯中的磁通量较小，一次绕组的电流增大，可能烧毁一次绕组C 因为二次绕组开路，会使二次绕组产生高压，使一次绕组的电压也很高，产生危险D 因为二次绕组开路，会使二次绕组产生高压，并且一次绕组中的电流很大，产生很大的磁场，因此铁芯严重过热，甚至烧毁7、新型变压器中侧壁上金属纹波油箱的主要作用是 A 为器身散热 B 防止油箱爆裂C 使油箱内部与空气隔离，在温度变化时，对油箱内的油量进行调节D 美观没有任何作用8、如图所示的电路中，二极管VD1、VD2的工作状态是 A VD1、VD2都截止B VD1截止、VD2导通C VD1、VD2都导通D VD1导通、VD2截止9、晶闸管与二极管在电特性上的不同之处是A 晶闸管具有可控的单向导电性，二极管的单向导电性不可控B 二极管有一个PN 结，晶闸管有三个PN 结C 二极管有两个电极，晶闸管有三个电极D 晶闸管工作在交流电路中，二极管工作在直流电路中10、如图所示，电源电压的有效值为12V ，A 、B 、C 为三只相同的白炽灯，则最亮的灯以及A 、B 、C 每盏灯两端的电压为 A A 灯 6V 6V 12V B B 灯 2.7V 5.4V 2.7VC C 灯 2.7V 2.7V 5.4VD B 灯 6V 6V 12V11、如图所示的电路中，稳压管的稳定电压为U Z =8V ，若用示波器观察到的U L 波形如图所示，则说明A 滤波电容断路B 滤波电容被击穿A R 8Ω12V 4V ABR 1R 2R 3R 4R 5E SL HL A B 2K VD16V12V VD2u +-A B C+-u 2u 1C +R LVZR +-U L u L i 8v第2页(共5页)C 有一只整流二极管被击穿D 稳压管接反了12、如图所示的集成运放电路，滑动变阻器的滑动头向左滑动时，电压表和电流表的示数如何变化A 均变小B 电压表变小，电流表不变C 电压表变大，电流表变小D 电压表变大，电流表不变13、为使放大电路的输入电阻减小，并且有稳定输出电压的作用，在电路中可引用 A 电压串联负反馈 B 电流串联负反馈 C 电压并联负反馈 D 电流并联负反馈14、射极输出器经常用于多级放大电路的输入级，主要原因是射极输出器 A 输入电阻大，对信号源的负担较轻 B 输出电阻小，带负载能力强 C 具有电压放大作用 D 具有电流放大作用15、在几种多级放大电路中，最适合功率放大的是 A 直接耦合放大电路 B 阻容耦合放大电路 C 变压器耦合放大电路 D 以上都不可能16.串联电阻上电压的分配与电阻成 ，并联电阻上电流的分配与电阻成 （ ） A.正比，反比 B.正比，正比 C.反比，正比 D.反比。

电工电子技术试卷科目： 电工电子 考生班级： 考生姓名： 阅卷人： 分数：第 1 页 共 2 页一、填空题（每空×分，共×题×分）4.电荷的 定向移动形成的电子流叫做电流。

我们规定正电荷定向移动的方向为电流的正方向。

在金属导体中电流方向与电子的运动方向 相反 。

6.衡量电场力做功大小的物理量叫 电压 ，其定义式为U AB =W AB /q 。

8.电压的正方向为 高电位指向低电位，电动势的正方向为 电源负极指向正极。

9.衡量电源力做功大小的物理量叫 电动势 ，其定义式为 E=W/q 。

12.部分电路欧姆定律告诉我们，在某段纯电阻电路中，电路中的电流I 与电阻两端的电压U 成 正比 ，与电阻R 成 反比 ，其表达式为 I=U/R 。

13.全电路欧姆定律告诉我们，闭合电路中的电流与 电源电动势 成正比，与电路的 总电阻 成反比，其表达式为 I =E/(R+r) 。

14.用戴维南定理计算有源二端网络的等效电源只对 外电路 等效，对 内电路 不等效。

2.我国民用交流电压的频率为 50 Hz ，有效值为 220V 。

4.正弦交流电的三要素是 最大值 、 频率 、 初相位 。

5.已知一正弦交流电流i =10sin （100πt+3π）A ，则其有效值为 7.07A ，频率为 50Hz ，初相位为3π。

13.在纯电感交流电路中，电感两端的电压 超前 电流2π，在纯电容电路中，电容两端的电压 滞后 电流2π。

14．纯电感交流电路中，电感两端电压为u =2sin(100πt+6π)V ，L =10 mH ，瞬时功率最大值为 0.318 var ，一个周期内的平均功率为 0 W 。

20.在交流电路中，功率因数定义式为cos =SP ；由于感性负载电路的功率因数往往比较低，通常采用 并联电容器 的方法来提高功率因数。

1.三相交流电是由三相交流发电机产生的，最大值相等，频率相同，相位互差1200的三个正弦电动势，称为三相对称电动势。

试卷代号:Z江苏城市职业学院五年制高职2013级数控设备应用维护专业2015－2016学年度第一学期《电工电子技术》期中考试试卷2015年11月一、填空题（每题分，共计20分）1、电流所经过的路径叫做 ，通常由 、 和 三部分组成。

2、大小和方向均不随时间变化的电压和电流称为 电，大小和方向均随时间变化的电压和电流称为 电，大小和方向均随时间按照正弦规律变化的电压和电流被称为 电。

3、正弦交流电的三要素是指正弦量的 、 和 。

4、已知一正弦量A )30314sin(07.7︒-=t i ，则该正弦电流的最大值是 A ；有效值是 A ；角频率是 rad/s ；频率是 Hz ；周期是 s ；随时间的变化进程相位是 ；初相是 ；合 弧度。

5、火线与火线之间的电压称为 电压，火线与零线之间的电压称为 电压。

电源Y 接时，数量上U l = U p ；若电源作Δ接，则数量上U l = U p 。

6、火线上通过的电流称为 电流，负载上通过的电流称为 电流。

当对称三相负载作Y 接时，数量上I l = I p ；当对称三相负载Δ接，I l = I p 。

7、变压器的结构主要有 和 两部分构成，其主要的工作原理是 。

8、交流电动机的起动方式主要有 和 。

其主要的目的是为了 。

其调速方式主要有 、 、 三种。

9、在电气控制中一般都会在电路中安装保护起见，比如：短路保护一般会用密封线内不要答题元器件，而热继电器一般在电路中主要负责电动机的 保护。

10、电路中常见的耗能元件一般是 ，而常见的储能元件有 和 。

二、选择题（每题1分，共计20分）1、 电阻的标准单位是 。

A. AB. FC. Ω2、 万用表测量直流电流时，两表笔应________到被测电路中。

A. 串联 B.并联 C.混联3、 在日常生活中，家用电器之间连接方式是 。

A. 串联 B.并联 C.混联4、下列图形符号中是电感的是A 、 C 、5、已知空间有a 、b 两点，电压Uab=10V ，a 点电位为Va=4V ，则b 点电位Vb 为 。

一．填空1.电路就是电流所流的路径。

电路通常是由电源、负载、开关和导线组成，导线是连接电源和负载的导体。

2.电流的方向与参考方向相同时，电流为正值；电流的方向一参考方向相反时，电流为负值。

3.电路中某点的电位就是该点到参考点之间的电压。

参考点的电位规定为零，低于参考点的电位为负值，高于参考的电位为正值。

4.导体对电流的阻碍作用叫电阻。

电阻的单位是欧姆，用符号Ω表示。

导体的电阻决定于导体的长度、截面积和导体材料等因素，电阻器的指标有标称阻值、允许偏差、额定功率、最高工作电压、温度特性和稳定性等。

5.习惯上规定（正电荷）定向运动的方向为电流的方向。

6.对于任何一个电路，一般情况下，不允许（短路）。

7.两个串联电容器的电容量分别为3uF和6uF，总电量为（2uF）。

8.一个阻值为3Ω的电阻和一个阻抗为4Ω的电感线圈的串联电路的功率因数为（0.6 ）。

9.五环电阻“红红黑黑红”，这电阻的阻值是(220Ω)，误差精度是( 2 )% 。

10.四环电阻“0.54Ω”，这电阻的第一环有效数字环颜色是( 绿)色，第二环有效数字环颜色是( 黄)色，第三环色环颜色是( 银)色。

11.如图1所示，Rab= 2.25KΩ。

12．如图2所示为双踪示波器u1与u2的波形，面板开关选择Y轴：2V/格，X轴：1ms/格，则 u1的周期是 6ms ，若u2的初相为0°，则u2的解析式为 u2 =8sin(π/3×106t +0°)V 。

13.如图3所示的A点电位V A=( 12 )V14.如图4所示电路中，开关S断开时，V A= 3V ，开关S闭合时V A= 0V 。

15.如图5所示当R L= 9 Ω时能获得的最大功率，其功率值Pmax= 4 W。

16.一正弦电流I=I m sin(ωt+2/3π)A,在t=0时电流瞬时值I=0.866A，则在该电路中的电流表的读数为 0.707 A 。

17.两个电容器“50V ，100uF ”，“100V ，150uF ”，则串联耐压 250／3 V ，并联耐压 50V 。

电工学期中考试题及答案一、选择题（每题5分，共20分）1. 在三相交流电路中，线电流与相电流的关系是：A. 相电流是线电流的√3倍B. 线电流是相电流的√3倍C. 相电流与线电流相等D. 无法确定答案：B2. 星形连接的三相异步电动机，其起动电流是额定电流的：A. 1倍B. 2倍C. 3倍D. 5倍答案：C3. 并联电路中，各支路电流之和等于：A. 总电流B. 总电压C. 总电阻D. 总功率答案：A4. 电容器的容抗与频率的关系是：A. 容抗与频率成正比B. 容抗与频率成反比C. 容抗与频率无关D. 容抗与频率的平方成正比答案：B二、填空题（每题5分，共20分）1. 交流电的三要素包括最大值、有效值和________。

答案：角频率2. 欧姆定律的数学表达式为：V=________。

答案：IR3. 变压器的变比是指原边电压与副边电压之比，其表达式为：n1/n2=________。

答案：U1/U24. 电感器在直流电路中的电阻为________。

答案：0三、计算题（每题10分，共20分）1. 已知一纯电阻电路，电阻R=10Ω，电源电压U=220V，求电路中的电流I。

答案：I = U/R = 220V/10Ω = 22A2. 有一电容器C=2μF，电压U=300V，求电容器储存的电荷Q。

答案：Q = CU = 2×10^-6F × 300V = 0.6×10^-3C四、简答题（每题10分，共20分）1. 简述三相异步电动机的工作原理。

答案：三相异步电动机的工作原理基于电磁感应和电磁转矩。

当三相交流电流通过定子绕组时，产生旋转磁场。

该旋转磁场与转子导体相互作用，产生感应电流，进而产生电磁转矩，使转子旋转。

2. 什么是谐振现象？在电路中有什么应用？答案：谐振现象是指电路的阻抗最小，电流达到最大值时的状态。

在电路中，谐振可以用于信号选择、滤波器设计等。

五、论述题（每题20分，共20分）1. 论述变压器的工作原理及其在电力系统中的作用。
