反激式开关电源工作时可以简化为下图所示电路：
Mos管控制原边（左侧）电流的通断。
Mos管导通时：
电感充电（实则为建立磁通），副边二极管截止，无电流。
Mos管断开时：
由于电流不同突变（实际上是磁通不能突变），于是在副边形成感应电流，二极管导通。
原边反射电压：
副边有电流流通时，会在原边感应出一个电压（下+上-），叠加在输入电压上。
原边的尖峰电压：
由于漏电感的存在，该部分的磁通没有通过磁芯耦合到副边，因此mos管断开时，会产生很大的电压来维持电流，从而达到维持磁通的目的。
振荡波形：
Mos管关断时尾部有振荡，是由于开关电流工作在断续模式时，能量释放完全后，原边、副边无电流。
此时原边的电路可以等效为电源+电感+电容（Mos 管输入电容），发生谐振。
实测波形如下：
（黄色为mos驱动，绿色为mos管的VDS，粉色是原边线圈的电流）。
反激式开关电源(flyback)是一种常见的电源结构，广泛应用于电子设备中。
它具有结构简单、成本低廉、效率高等优点，在消费电子、工业控制和通信设备等领域被广泛应用。
本文旨在介绍反激式开关电源环路设计的基础知识，包括工作原理、设计步骤和注意事项。
一、反激式开关电源的工作原理1.1 反激式开关电源的基本结构反激式开关电源由输入滤波器、整流桥、高频变压器、功率开关器件、输出整流滤波器、控制电路等组成。
其中，高频变压器是反激式开关电源的关键部件，通过变压器实现输入电压的隔离和变换，功率开关器件则控制变压器的工作状态，实现电源的调节和稳定输出。
1.2 反激式开关电源的工作原理反激式开关电源通过功率开关器件周期性地将输入电压斩波，将输入电能存储在变压器的磁场中，然后再将其转换为输出电压。
在工作周期的后半段，存储的能量释放到输出负载上，从而实现对输出电压的调节。
通过控制功率开关器件的导通时间和断态时间，可以实现对输出电压的调节和稳定。
二、反激式开关电源环路设计的基础知识2.1 反激式开关电源的设计步骤（1）确定电源的输入输出参数：包括输入电压范围、输出电压、输出电流、负载调整范围等；（2）选择功率开关器件和高频变压器：根据电源的输入输出参数和工作频率选择合适的功率开关器件和高频变压器；（3）设计反激式开关电源的控制电路：根据所选的功率开关器件和高频变压器设计相应的控制电路，包括PWM控制电路、电源启动电路等；（4）设计输入输出滤波器和保护电路：设计输入输出滤波器，保证电源的输入输出稳定和干净，设计过压、过流、过温等保护电路，保证电源的安全稳定工作。
2.2 反激式开关电源环路设计的注意事项（1）磁性元件的设计：高频变压器和输出感应元件的设计是整个反激式开关电源设计的关键，应合理设计磁芯、线圈匝数等参数，保证磁性元件承载功率、效率和体积的平衡；（2）功率开关器件的选择和驱动：应选择合适的功率开关器件，并设计合理的驱动电路，保证功率开关器件的可靠工作和转换效率；（3）控制电路的设计：应根据功率开关器件的工作特性和工作频率设计合适的PWM控制电路和反馈控制电路，保证电源的稳定可调；（4）输入输出滤波器和保护电路的设计：应合理设计输入输出滤波器和保护电路，保证电源的输入输出稳定和安全可靠。
反激式开关电源工作原理及波
形分析(总1页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
反激式开关电源工作时可以简化为下图所示电路：
Mos管控制原边（左侧）电流的通断。
Mos管导通时：
电感充电（实则为建立磁通），副边二极管截止，无电流。
Mos管断开时：
由于电流不同突变（实际上是磁通不能突变），于是在副边形成感应电流，二极管导通。
原边反射电压：
副边有电流流通时，会在原边感应出一个电压（下+上-），叠加在输入电压上。
原边的尖峰电压：
由于漏电感的存在，该部分的磁通没有通过磁芯耦合到副边，因此mos管断开时，会产生很大的电压来维持电流，从而达到维持磁通的目的。
振荡波形：
Mos管关断时尾部有振荡，是由于开关电流工作在断续模式时，能量释放完全后，原边、副边无电流。
此时原边的电路可以等效为电源+电感+电容（Mos 管输入电容），发生谐振。
实测波形如下：
（黄色为mos驱动，绿色为mos管的VDS，粉色是原边线圈的电流）。
反激式开关电源电路图讲解一，先分类开关电源的拓扑结构按照功率大小的分类如下：10W以内常用RCC(自激振荡)拓扑方式10W-100W以内常用反激式拓扑(75W以上电源有PF值要求)100W-300W 正激、双管反激、准谐振300W-500W 准谐振、双管正激、半桥等500W-2000W 双管正激、半桥、全桥2000W以上全桥二，重点在开关电源市场中,400W以下的电源大约占了市场的70-80%,而其中反激式电源又占大部分,几乎常见的消费类产品全是反激式电源。
优点：成本低,外围元件少，低耗能，适用于宽电压范围输入,可多组输出.缺点：输出纹波比较大。
(输出加低内阻滤波电容或加LC噪声滤波器可以改善)今天以最常用的反激开关电源的设计流程及元器件的选择方法为例。
给大家讲解如何读懂反激开关电源电路图!三，画框图一般来说，总的来分按变压器初测部分和次侧部分来说明。
开关电源的电路包括以下几个主要组成部分，如图1图1，反激开关电源框图四，原理图图2是反激式开关电源的原理图，就是在图1框图的基础上，对各个部分进行详细的设计，当然，这些设计都是按照一定步骤进行的。
下面会根据这个原理图进行各个部分的设计说明。
图2 典型反激开关电源原理图五，保险管图3 保险管先认识一下电源的安规元件—保险管如图3。
作用：安全防护。
在电源出现异常时，为了保护核心器件不受到损坏。
技术参数：额定电压 ,额定电流 ,熔断时间。
分类：快断、慢断、常规计算公式：其中：Po：输出功率η效率：(设计的评估值)Vinmin ：最小的输入电压2：为经验值，在实际应用中，保险管的取值范围是理论值的1.5~3倍。
0.98： PF值六，NTC和MOVNTC 热敏电阻的位置如图4。
图4 NTC热敏电阻图4中的RT为NTC，电阻值随温度升高而降低,抑制开机时产生的浪涌电压形成的浪涌电流。
图4中RV为MOV压敏电阻，压敏电阻是一种限压型保护器件,过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等七，XY电容图5 X和Y电容如图X电容，Y电容。
（上）彭磊•10W以内常用RCC(自激振荡)拓扑方式•10W-100W以内常用反激式拓扑（75W以上电源有PF值要求）•100W-300W 正激、双管反激、准谐振•300W-500W 准谐振、双管正激、半桥等•500W-2000W 双管正激、半桥、全桥•2000W以上全桥•在开关电源市场中,400W以下的电源大约占了市场的70-80%,而其中反激式电源又占大部分,几乎常见的消费类产品全是反激式电源。
优点：成本低,外围元件少，低耗能，适用于宽电压范围输入,可多组输出.缺点：输出纹波比较大。
(输出加低内阻滤波电容或加LC噪声滤波器可以改善)•今天以自行车充电器为例，详细讲解反激开关电源的设计流程及元器件的选择方法。
EMI整流滤波变压器次级整流滤波开关器件PWM 控制IC隔离器件采样反馈输出高压区域低压区域—保险管•作用：安全防护。
在电源出现异常时，为了保护核心器件不受到损坏。
•技术参数：额定电压V、额定电流I、熔断时间I^2RT。
•分类：快断、慢断、常规•0.6为不带功率因数校正的功率因数估值•Po输出功率•η 效率（设计的评估值）•Vinmin 最小的输入电压•2为经验值，在实际应用中，保险管的取值范围是理论值的1.5~3倍。
•0.98 PF值相关知识•大部分用电设备中，其工作电压直接取自交流电网。
所以电网中会有许多家用电器、工业电子设备等等非线性负载，这些用电器在使用过程中会使电网产生谐波电压和电流。
没有采取功率因数校正技术的AC-DC整流电路，输入电流波形呈尖脉冲状。
交流网侧功率因数只有0.5~0.7，电流的总谐波畸变（THD）很大，可超过100%。
采用功率因数校正技术，功率因数值为0.999时，THD约为3%。
为了防止电网的谐波污染，或限制电子设备向电网发射谐波电流，国际上已经制定了许多电磁兼容标准，有IEEE519、IEC1000-3-2等。
•功率因数的校正(PFC)主要有两种方法：无源功率因数校正和有源功率因数校正。

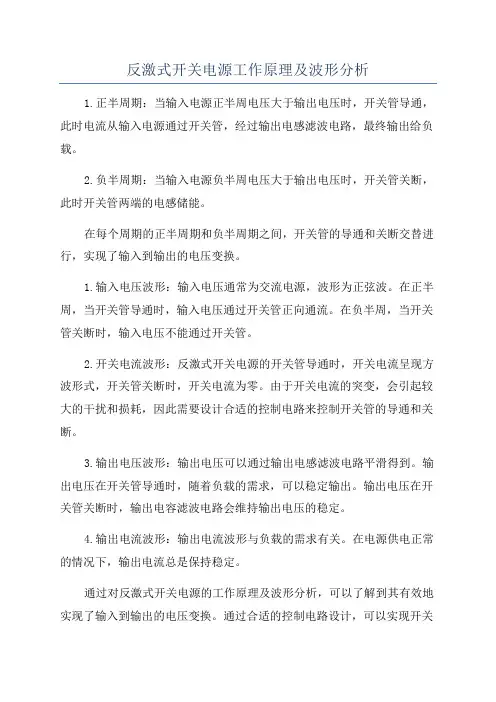

反激式开关电源工作原理及波形分析
1.正半周期：当输入电源正半周电压大于输出电压时，开关管导通，此时电流从输入电源通过开关管，经过输出电感滤波电路，最终输出给负载。
2.负半周期：当输入电源负半周电压大于输出电压时，开关管关断，此时开关管两端的电感储能。
在每个周期的正半周期和负半周期之间，开关管的导通和关断交替进行，实现了输入到输出的电压变换。
1.输入电压波形：输入电压通常为交流电源，波形为正弦波。
在正半周，当开关管导通时，输入电压通过开关管正向通流。
在负半周，当开关管关断时，输入电压不能通过开关管。
2.开关电流波形：反激式开关电源的开关管导通时，开关电流呈现方波形式，开关管关断时，开关电流为零。
由于开关电流的突变，会引起较大的干扰和损耗，因此需要设计合适的控制电路来控制开关管的导通和关断。
3.输出电压波形：输出电压可以通过输出电感滤波电路平滑得到。
输出电压在开关管导通时，随着负载的需求，可以稳定输出。
输出电压在开关管关断时，输出电容滤波电路会维持输出电压的稳定。
4.输出电流波形：输出电流波形与负载的需求有关。
在电源供电正常的情况下，输出电流总是保持稳定。
通过对反激式开关电源的工作原理及波形分析，可以了解到其有效地实现了输入到输出的电压变换。
通过合适的控制电路设计，可以实现开关
管的精确控制，从而提高电源的效率和稳定性。
相比传统的线性电源，反激式开关电源具有体积小、效率高等优点，在实际应用中有着广泛的应用前景。
反激式开关电源工作原理及波
形分析(总1页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
反激式开关电源工作时可以简化为下图所示电路：
Mos管控制原边（左侧）电流的通断。
Mos管导通时：
电感充电（实则为建立磁通），副边二极管截止，无电流。
Mos管断开时：
由于电流不同突变（实际上是磁通不能突变），于是在副边形成感应电流，二极管导通。
原边反射电压：
副边有电流流通时，会在原边感应出一个电压（下+上-），叠加在输入电压上。
原边的尖峰电压：
由于漏电感的存在，该部分的磁通没有通过磁芯耦合到副边，因此mos管断开时，会产生很大的电压来维持电流，从而达到维持磁通的目的。
振荡波形：
Mos管关断时尾部有振荡，是由于开关电流工作在断续模式时，能量释放完全后，原边、副边无电流。
此时原边的电路可以等效为电源+电感+电容（Mos 管输入电容），发生谐振。
实测波形如下：
（黄色为mos驱动，绿色为mos管的VDS，粉色是原边线圈的电流）。
关于开关电源的正激式和反激式
讲一下对开关电源中正激和反激的理解。
所谓反激，就是开关管Q开通时，变压器原边积累能量；当Q关断时，Q的漏极的电势应该>+Vin，由同名端的定义——同名端应该电势相同，所以，变压器副边D1左侧电势应该大于地。
故，D1导通，副边输出能量。
所谓正激，就是Q开通时，正常输出电能；Q关断时，变压器不工作，副边当然也没有电能输出。
但是此时，L0起到续流电感的作用，用来平滑C0上的电流。
正激式，变压器就是纯粹的变压用途；反激式，变压器除了变压还有储存能量的作用。
