CDM4光头的调整CDM4光头的调整CDM系列摇臂机心是飞利普的产品，在早期的CD机很普遍，尤其是CDM4的各型号使用最多，常见的有CDM4/18、CDM4/19、CDM4/20等型号。
因为其构造简单合理、故障率低、寿命长、读盘能力强，甚至被一些高档机型采用。
一只摇臂机心正常使用十几年都没问题，遗憾的是现今数码音源大副降价，摇臂机心因制造成本居高不下已经停产，音响发烧友只能在早期的CD机中得以睹其芳容，即使有幸买到摇臂机心的CD机，也是历经多年使用，光头早已不在状态。
不过国内的发烧友还是可以幸运的买到状态很好的CDM4/19机心，这还真的要感谢国人过早来到的数码影视时代。
VCD热潮的到来使很多CDM4/19用家（当然不是音响发烧友）把没怎么使用过的CDM4/19CD机打入冷宫，现在成了一些音响发烧友在二手市场的猎寻之物。
有高档机型的要留做备件，没听过CDM4的年轻一代也想玩玩，还有一些动手能力很强的烧友，因看好CDM4的性能，热衷于用它自制高级转盘或CD机，因此CDM4机心的售价一直在持续攀升，看来恐怕再也没有降下来的一天了。
90年代初期，国产CD机中有星河、珠江等品牌使用CDM4/19机心，DSP使用SAA7310，解码用TDA1543，有人称之为310板。
这种使用310板的机子算是普及型的CD机，相对来说成本较低，做工、用料、音质等都较为一般。
310板的光头调整也较为简单，只通过板上的4.7K可调电阻R127来调整激光管功率，顺时针调整可增大激光管发射功率。
对于轻微老化的激光管，可以用这个方法解决。
相当多的进口机型都采用SAA7210作为DSP，数字信号经过SAA7220滤波后送往DAC解码，有的机型仍采用TDA1543解码，而有的中高档机型则采用TDA1541A作解码，人们也简称之为210板。
不幸的是这些机型多以被使用多年，激光管已经基本到了寿终正寝的时候。
进口机型中除采用CDM4/19外也常见CDM4/18、CDM4/20（倒置机心）等型号，它们的激光管和摇臂装置都是一样的，可以互换。
凡是使用过电脑的朋友都知道，光驱只要用了差不多一年，就该挑盘了，有的盘能读，有的盘不能读。
这种情况越来越越严重，最后干脆一张盘也不读了，把盘放进去，“稀里哗啦”地转了半天，可一点光盘图标，只听“铛”一声，“设备未准备好”。
其实，光驱读盘差，主要是因为电脑的使用环境差，光头上落了一层灰尘，这层灰尘阻挡了激光束的通过，同时随着使用时间的增加，激光头的发射能力也逐渐下降，最后导致无法读盘。
对于这类小毛病维修起来很简单，打开光驱，清洗一下光头的透镜，再适当调节一下激光头的发射功率就OK了。
其实，这类文章已经很多了，但对调节激光头功率的方法上却没有一个好方法，都是说左拧一点或者右拧一点，最后拧来拧去，竟把小小的电位器给拧下来了。
这可是我亲自遇到的，还好，自己焊接水平高，从别的报废光驱上拆了一个小电位器换上去修好了。
控制激光头功率大小的电位器是一个2K的无限位电位器，可以任意左右旋转，因此我们如果只凭感觉来调节激光头的功率大小，是很难把握的。
今天，我就详细介绍一下如何用万用表来调整激光头的功率。
1.打开光驱的外壳。
以索尼CDU5221光驱为例。
2.用大头针强行弹出托盘，取下带有“SONY”标志的塑料档板。
3.用小螺丝刀按下塑料销子，取下前面板。
4.取下底板。
5.小心的取下上盖板。
6.下图就是我们通常所说的激光头。
实际我们看到的是透镜，实际激光头在透镜下方。
激光头组件的放大图：7.拔下光头与电路板的连接柔性电缆，要不我们在测量电位器阻值时不方便。
8.把光驱架反转过来，让激光头向下，这时我们就看到光头组件背部的形状。
在下方靠近柔性电缆的位置就是光头功率调节电位器。
9.下图就是电位器的实物图。
注意电位器有三个引脚，如果用万用表测试时，其中有两个引脚为0，我们只测试量有阻值的两个引脚的阻值的变化。
10.用万用表测量功率调节电位器的当前阻值的大小。
11.观察万用表的表头读数，为919OHM。
12.使用小十字螺丝刀，向顺时针方向，轻轻旋转5－10度。
激光头普雷斯特调焦说明书摘要：一、引言二、激光头普雷斯特调焦原理三、普雷斯特调焦的操作步骤四、普雷斯特调焦的注意事项五、总结正文：一、引言激光头普雷斯特调焦是一款先进的激光头调焦设备，广泛应用于各种激光切割、焊接、打标等加工领域。
本文将详细介绍普雷斯特调焦的原理、操作步骤及注意事项，帮助用户更好地掌握和使用这款设备。
二、激光头普雷斯特调焦原理普雷斯特调焦是一种基于激光束特性进行的自动调焦方法。
其原理是通过激光束在加工过程中的位置变化，实时检测并反馈到控制系统，自动调整激光头的高度，使激光束始终聚焦在工件表面，保证加工效果和精度。
三、普雷斯特调焦的操作步骤1.准备工作：连接电源，启动设备，确保设备正常运行。
2.设定参数：根据加工需求，设置相关参数，如激光功率、切割速度、透镜焦距等。
3.开始加工：启动激光头，将激光束对准工件，根据实际情况进行初步调焦。
4.普雷斯特调焦：开启普雷斯特调焦功能，系统将自动根据激光束位置进行实时调整。
5.观察加工效果：观察加工过程中激光束的稳定性，如发现异常，可适当调整参数或暂停调焦功能，手动调整激光头高度。
6.结束加工：关闭激光头和设备电源，确保设备安全。
四、普雷斯特调焦的注意事项1.保持激光头清洁：定期清理激光头表面的灰尘和油污，避免影响激光束的传输和聚焦效果。
2.定期检查激光头：检查激光头镜片、聚焦透镜等易损部件，如有损坏，及时更换。
3.确保设备稳定：使用过程中，避免设备震动和晃动，以免影响激光束的稳定性。
4.合理设置参数：根据加工材料和厚度，合理调整激光功率、切割速度等参数，以获得更好的加工效果。
5.防止过热：长时间连续使用激光设备，可能导致设备过热，需定期停机散热，以免影响设备寿命。
五、总结激光头普雷斯特调焦作为一种先进的自动调焦技术，能够有效提高激光加工的精度和效率。
通过掌握其原理、操作步骤和注意事项，用户可以更好地使用这款设备，实现高质量、高效率的加工。
以下附光驱光头功率调节方法：
一般的光驱都可以调节光头功率，在光头老化时候可以适当调节来增强光驱的读盘能力，不过调节过大容易烧光头，但是我发现我的T20光驱被我调乱了光头也没有烧掉，我想大概是IBM 笔记本的光驱有保护电路吧！或者现在的光驱都有了保护电路。
不同的光驱结构不同，但是调节光头功率都是以调节光头上的电位器来调节可变电阻来实现的，只要找到电位器就可以了。
电位器的样子很不隐蔽的，就好像一个螺丝。
它的下面就是可变电阻，会有三个触点！用万用表测阻值就在这三个触点上，当然，只是测量其中两个，具体哪两个就要测一下才知道，因为另外两个测出来的数据是0！需要说明一下dvd光驱有两个可变电阻和电位器，分别控制读取dvd和cd的光头功率，所以要分别测量。
激光头老化造成
排除了灰尘造成的原因，如果光驱还不能读盘很可能是“激光头”老化了，这时就要调整光驱激
光头附近的电位调节器，加大电阻改变电流的强度使发射管的功率增加，提高激光的亮度，从而提高光驱的读盘能力。
提醒：大家用小螺丝刀顺时针调节（顺时针加大功率、逆时针减小功率），以5度为步进进行调整，边调边试直到满意为止。
切记不可调节过度，否则可能出现激光头功率过大而烧毁的情况。
原理激光头的工作原理它由中心往外移动在Table-of-Contents区域，通过发射激光来寻找光盘上的指定位置，感应电阻接受到反射出的信号输出成电子数据。
激光头是光驱的心脏，也是最精密的部分。
它主要负责数据的读取工作，因此在清理光驱内部的时候要格外小心。
激光头主要包括：激光发生器（又称激光二极管），半反光棱镜，物镜，透镜以及光电二极管这几部分。
当激光头读取盘片上的数据时，从激光发生器发出的激光透过半反射棱镜，汇聚在物镜上，物镜将激光聚焦成为极其细小的光点并打到光盘上。
此时，光盘上的反射物质就会将照射过来的光线反射回去，透过物镜，再照射到半反射棱镜上。
此时，由于棱镜是半反射结构，因此不会让光束完全穿透它并回到激光发生器上，而是经过反射，穿过透镜，到达了光电二极管上面。
由于光盘表面是以突起不平的点来记录数据，所以反射回来的光线就会射向不同的方向。
人们将射向不同方向的信号定义为“0”或者“1”，发光二极管接受到的是那些以“0”，“1”排列的数据，并最终将它们解析成为我们所需要的数据。
在激光头读取数据的整个过程中，寻迹和聚焦直接影响到光驱的纠错能力以及稳定性。
寻迹就是保持激光头能够始终正确地对准记录数据的轨道。
当激光束正好与轨道重合时，寻迹误差信号就为0，否则寻迹信号就可能为正数或者负数，激光头会根据寻迹信号对姿态进行适当的调整。
如果光驱的寻迹性能很差，在读盘的时候就会出现读取数据错误的现象，最典型的就是在读音轨的时候出现的跳音现象。
所谓聚焦，就是指激光头能够精确地将光束打到盘片上并受到最强的信号。
当激光束从盘片上反射回来时会同时打到4个光电二极管上。
它们将信号叠加并最终形成聚焦信号。
只有当聚焦准确时，这个信号才为0，否则，它就会发出信号，矫正激光头的位置。
聚焦和寻道是激光头工作时最重要的两项性能，我们所说的读盘好的光驱都是在这两方面性能优秀的产品。
目前,市面上英拓等少数高档光驱产品开始使用步进马达技术,通过螺旋螺杆传动齿轮，使得1/3寻址时间从原来85ms降低到75ms以内，相对于同类48速光驱产品82ms的寻址时间而言,性能上得到明显改善。

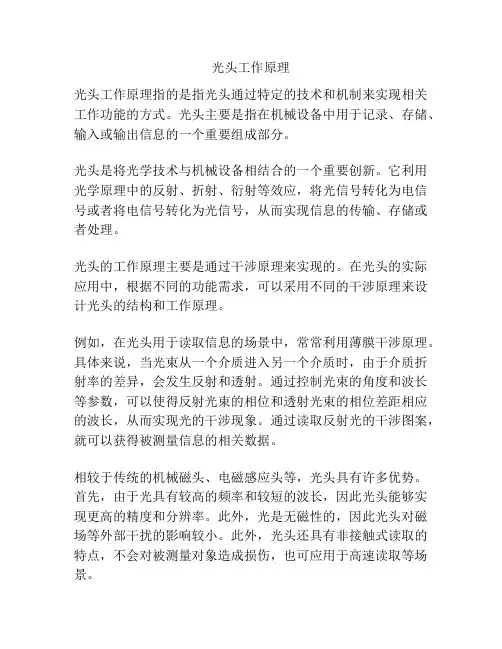

光头工作原理
光头工作原理指的是指光头通过特定的技术和机制来实现相关工作功能的方式。
光头主要是指在机械设备中用于记录、存储、输入或输出信息的一个重要组成部分。
光头是将光学技术与机械设备相结合的一个重要创新。
它利用光学原理中的反射、折射、衍射等效应，将光信号转化为电信号或者将电信号转化为光信号，从而实现信息的传输、存储或者处理。
光头的工作原理主要是通过干涉原理来实现的。
在光头的实际应用中，根据不同的功能需求，可以采用不同的干涉原理来设计光头的结构和工作原理。
例如，在光头用于读取信息的场景中，常常利用薄膜干涉原理。
具体来说，当光束从一个介质进入另一个介质时，由于介质折射率的差异，会发生反射和透射。
通过控制光束的角度和波长等参数，可以使得反射光束的相位和透射光束的相位差距相应的波长，从而实现光的干涉现象。
通过读取反射光的干涉图案，就可以获得被测量信息的相关数据。
相较于传统的机械磁头、电磁感应头等，光头具有许多优势。
首先，由于光具有较高的频率和较短的波长，因此光头能够实现更高的精度和分辨率。
此外，光是无磁性的，因此光头对磁场等外部干扰的影响较小。
此外，光头还具有非接触式读取的特点，不会对被测量对象造成损伤，也可应用于高速读取等场景。
综上所述，光头工作原理是通过干涉原理实现的，利用光束的干涉效应来读取或写入信息。
光头相对于传统的磁头等有很多优势，因此在现代科技应用中得到了广泛的应用。

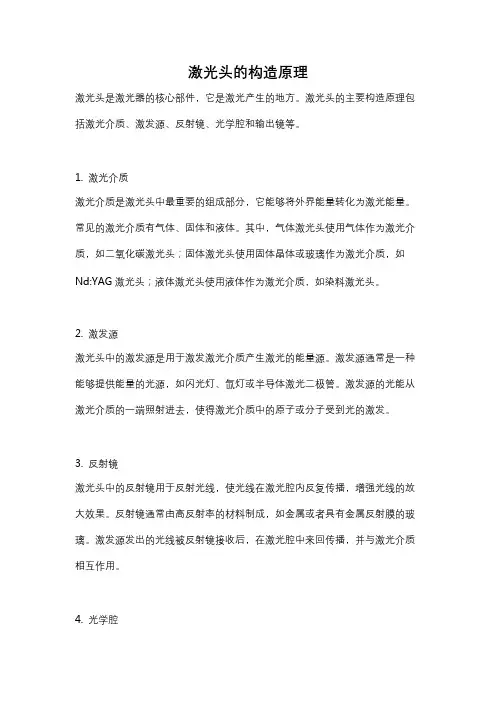

激光头的构造原理激光头是激光器的核心部件，它是激光产生的地方。
激光头的主要构造原理包括激光介质、激发源、反射镜、光学腔和输出镜等。
1. 激光介质激光介质是激光头中最重要的组成部分，它能够将外界能量转化为激光能量。
常见的激光介质有气体、固体和液体。
其中，气体激光头使用气体作为激光介质，如二氧化碳激光头；固体激光头使用固体晶体或玻璃作为激光介质，如Nd:YAG激光头；液体激光头使用液体作为激光介质，如染料激光头。
2. 激发源激光头中的激发源是用于激发激光介质产生激光的能量源。
激发源通常是一种能够提供能量的光源，如闪光灯、氙灯或半导体激光二极管。
激发源的光能从激光介质的一端照射进去，使得激光介质中的原子或分子受到光的激发。
3. 反射镜激光头中的反射镜用于反射光线，使光线在激光腔内反复传播，增强光线的放大效果。
反射镜通常由高反射率的材料制成，如金属或者具有金属反射膜的玻璃。
激发源发出的光线被反射镜接收后，在激光腔中来回传播，并与激光介质相互作用。
4. 光学腔光学腔是激光头中的一个封闭空间，用于容纳激光介质和反射镜。
光学腔内光学元件的选择和布置决定了激光头的输出特性和性能。
光学腔通过调整激光介质、反射镜和输出镜的位置和角度，实现激光的放大和定向。
5. 输出镜输出镜位于激光腔的一端，用于选择性地透过一部分激光功率并将其输出。
输出镜通常是一个光学窗口，它的表面涂有一层特殊的反射膜。
通过调整输出镜的反射率，可以调节激光的输出功率和输出方向。
总之，激光头的构造原理通过激光介质将外界能量转化为激光能量，并通过激发源激发激光介质产生激光。
激光通过光学腔中的反射镜进行反复传播，通过输出镜选择性地输出。
这种机制使得激光能够具有高纯度、高亮度、定向性好等特点。
不同的激光头根据使用场景和需求可以选择不同的激光介质和激光波长，以满足不同领域的需求。
激光头原理和结构1. 前言自从1982年直径12cm的数字音频光盘CD问世以来，数字视频光盘DVD（digital video disk）一直是新一代光盘的一个梦想，虽然在几年前出现了VCD，但是对于光盘来讲，技术上没有改变，只是对数据进行了压缩，画质也只是VHS水准，不过是过渡性产品，在国外没有形成市场。
数字图象信号具有在被编辑时画质不劣化，容易被计算机处理等优点，所以能记录2小时以上高画质的数字图象的光盘，已经让人盼望已久。
最近几年，短波长的半导体激光器技术，薄型化光盘基板技术，对物透镜的高数值孔径NA化技术等的进步，使光盘的记录密度高密度化成为可能，同时数字连续可变画面压缩技术也有很大的进步，使长时间高画质的连续可变画面收录在一张光盘里成为可能。
在以上这些技术基础被奠定之后，世界上的十家大企业共同制定了新世代数字视频光盘DVD（digital video disk）的标准，既在和原有CD同样尺寸下，记录容量为原来光盘7.5倍4.7G，并采用高画质的MPEG2数字信号压缩方式，使之能够存储135分的电影。
DVD播放机主要是由光学头和MPEG2解码器两个关键技术组成的，其中MPEG2解码器由于是通用标准，目前开发出芯片的厂商不下十几家，而光学头的技术还主要掌握在日本厂商手中。
光盘技术就是一束被聚焦到回折界限的最小激光束照射到盘面，由于记录着信息的盘面的凹凸对光的反射不同，就可以读出盘上的信息。
对于光学头来讲，它特有的技术有如下几个：a. 通过利用被聚焦到回折界限的最小激光束，穿过0.6mm的透明塑料层，从凹凸信息面取出信号。
b. 使用半导体激光二极管，使用数值孔径NA为0.6的对物透镜，把激光束聚焦为由波长决定的回折界限为止的最小光束。
c.光盘外形的误差和不同光盘交换时带来的对物透镜的焦点位置在光盘信息记录面的位置变化，还有光盘回转时光盘面上下振动也会引起焦点位置变化，为了对焦点位置变化进行自动补正，必须把能够以精度为正负1μm对焦点位置控制的误差检出机能和控制用的伺服机构内藏在光学头里。
激光头原理激光头是一种利用激光技术进行信息读写的设备，广泛应用于光盘、激光打印机、激光扫描仪等领域。
激光头的工作原理是通过激光束对介质进行读写，从而实现信息的存储和传输。
激光头的原理涉及光学、电子等多个领域的知识，下面将对激光头的工作原理进行详细介绍。
首先，激光头的核心部件是激光二极管。
激光二极管是一种能够产生激光的半导体器件，其工作原理是通过电流激发半导体材料，使其产生光子，从而产生激光。
激光二极管的发光特性稳定，功耗低，体积小，是激光头的重要组成部分。
其次，激光头还包括透镜系统和光学传感器。
透镜系统用于调整激光束的焦距和聚焦点，保证激光束能够准确地照射到介质表面。
光学传感器则用于检测介质表面的反射光信号，从而实现信息的读取和写入。
激光头的工作原理可以分为读取和写入两个过程。
在读取过程中，激光头发出激光束照射到介质表面，介质表面的反射光信号被光学传感器检测并转换为电信号，通过信号处理电路进行解码，最终得到存储在介质中的信息。
在写入过程中，激光头同样发出激光束照射到介质表面，通过调节激光的功率和聚焦点，改变介质表面的物理状态，实现信息的写入。
除了读取和写入功能，激光头还具有定位和跟踪功能。
在信息读写过程中，激光头需要准确地定位介质表面，并跟踪介质表面的变化，以确保激光束能够准确地照射到目标位置。
这就需要激光头配备精密的定位和跟踪系统，以实现高精度的信息读写。
总的来说，激光头是一种利用激光技术进行信息读写的设备，其工作原理涉及激光二极管、透镜系统、光学传感器等多个组成部分。
通过激光束的照射和反射光信号的检测，激光头可以实现信息的存储和传输，具有高精度和高效率的特点。
激光头在光盘、激光打印机、激光扫描仪等设备中得到广泛应用，为信息技术的发展做出了重要贡献。
用万用表来调整激光头的功率凡是使用过电脑的朋友都知道，光驱只要用了差不多一年，就该挑盘了，有的盘能读，有的盘不能读。
这种情况越来越越严重，最后干脆一张盘也不读了，把盘放进去，“稀里哗啦”地转了半天，可一点光盘图标，只听“铛”一声，“设备未准备好”。
其实，光驱读盘差，主要是因为电脑的使用环境差，光头上落了一层灰尘，这层灰尘阻挡了激光束的通过，同时随着使用时间的增加，激光头的发射能力也逐渐下降，最后导致无法读盘。
对于这类小毛病维修起来很简单，打开光驱，清洗一下光头的透镜，再适当调节一下激光头的发射功率就OK了。
其实，这类文章已经很多了，但对调节激光头功率的方法上却没有一个好方法，都是说左拧一点或者右拧一点，最后拧来拧去，竟把小小的电位器给拧下来了。
这可是我亲自遇到的，还好，自己焊接水平高，从别的报废光驱上拆了一个小电位器换上去修好了。
控制激光头功率大小的电位器是一个2K的无限位电位器，可以任意左右旋转，因此我们如果只凭感觉来调节激光头的功率大小，是很难把握的。
今天，我就详细介绍一下如何用万用表来调整激光头的功率。
1.打开光驱的外壳。
以索尼CDU5221光驱为例。
2.用大头针强行弹出托盘，取下带有“SONY”标志的塑料档板。
3.用小螺丝刀按下塑料销子，取下前面板。
4.取下底板。
5.小心的取下上盖板。
6.实际我们看到的是透镜，实际激光头在透镜下方。
7.拔下光头与电路板的连接柔性电缆，要不我们在测量电位器阻值时不方便。
8.把光驱架反转过来，让激光头向下，这时我们就看到光头组件背部的形状。
在下方*近柔性电缆的位置就是光头功率调节电位器。
9.注意电位器有三个引脚，如果用万用表测试时，其中有两个引脚为0，我们只测试量有阻值的两个引脚的阻值的变化。
10.用万用表测量功率调节电位器的当前阻值的大小。
11.观察万用表的表头读数。
12.使用小十字螺丝刀，向顺时针方向，轻轻旋转5－10度。
13.再用万用表测试电位器的电阻值。
激光头的工作原理
激光头是一种用于产生激光的装置，其工作原理可以分为以下几个步骤：
1. 激发介质：激光头内部含有一个或多个激光介质，如激光晶体或激光气体。
通过外部能源（如电流、光或化学反应）的输入，使激光介质中的原子或分子转换到一个激发的高能级状态。
2. 光放大：在激光介质中，处于激发态的原子或分子受到外界的刺激，从而通过受激辐射的过程，将所吸收的能量以光的形式释放出来。
这些被释放出来的光经过多次来回的反射与增强，从而逐渐放大为一个强大的激光束。
3. 光反射与增强：激光头内部有一组反射镜或光纤等组件，通过不完全反射和全反射的作用，使激光束在激光介质内部来回反射，逐渐增强激光的强度。
4. 波长选择：某些激光头利用光谱选择元件，如光栅或滤光片，通过选择特定波长的光，从而使激光束具有更加纯净的颜色或波长。
5. 输出激光：激光束经过一系列的光学元件调整，例如透镜或棱镜，最终从激光头的输出口释放出来，形成一个强弱一致、且相干性高的激光束。
需要注意的是，激光头的工作原理因不同类型的激光头而有所
不同，上述只是一个一般的描述，实际情况还会受到激光头的具体设计和使用环境等因素的影响。
激光头原理(一)激光头原理解析激光头的定义激光头是一种用于读取光盘、DVD和蓝光光盘等媒体信息的光学设备。
它通过激光束扫描光盘表面的微小凹坑，从而读取记录在光盘上的数字信号。
激光头的组成激光头由以下几个主要部件组成：1.激光二极管：产生高功率激光束。
2.透镜系统：用于聚焦激光束，确保光斑尺寸和聚焦深度合适。
3.光敏器件：接收光盘上反射回来的光信号，并将其转换为电信号。
激光头的工作原理激光头的工作原理可以简单分为以下几个步骤：1.发射激光束：激光头利用激光二极管产生一束高能激光束。
2.聚焦激光束：透过透镜系统，将激光束聚焦为一个非常小的光斑。
3.照射光盘：激光头将聚焦后的激光束照射在光盘表面上。
4.反射光信号：光束照射在光盘表面的微小凹坑上时，会发生反射。
反射光信号的强弱与光盘表面的凹坑有关。
5.接收光信号：激光头的光敏器件接收到反射回来的光信号，并将其转换为电信号。
6.解读电信号：电信号经过解码和处理后，转换为数字信号，用于读取光盘上储存的数据。
激光头的工作原理详解发射激光束激光头中的激光二极管通过注入电流来产生激光束。
激光二极管是一种半导体元件，当电流通过时，它会发出高纯度的激光光束。
聚焦激光束透过透镜系统，激光束经过聚焦，被聚焦为一个非常小的光斑。
透镜系统的设计使得激光束能够准确地聚焦在光盘表面上，确保读取的精确性。
照射光盘聚焦后的激光束照射在光盘表面，光盘表面由一系列微小的凹坑组成。
反射光信号激光束照射在光盘表面的凹坑上时，会发生反射。
凹坑的深浅会影响反射光信号的强弱。
光敏器件接收到这些反射光信号，并将其转换为电信号。
接收光信号激光头的光敏器件接收到反射回来的光信号，并将其转换为电信号。
这些电信号随后将被传输到读取电路进行解码和处理。
解读电信号电信号经过读取电路的解码和处理后，转换为数字信号。
这些数字信号是储存在光盘上的数据的表示形式。
结尾通过上述原理解析，我们了解了激光头的工作原理及其组成部件。
激光头的原理与调整
聂彩吉
【期刊名称】《《电子天府》》
【年(卷),期】1997(000)001
【摘要】激光头是影碟机和激光唱机的关键组件,而激光二极管又是激光头的核心。
本文从激光二极管开始介绍激光头的原理与调整。
了解激光头的工作原理,对了解
影碟机和激光唱机的工作原理以及对激光头的维修、更换和调整都是大有帮助的。
【总页数】13页(P71-82,87)
【作者】聂彩吉
【作者单位】
【正文语种】中文
【中图分类】TN946
【相关文献】
1.激光头工作原理与故障检修 [J], 李金成
2.DVD激光头基本原理 [J], 束永俊;李桂仙
3.VCD影碟机技术讲座(2)第二讲激光头及信息读取原理 [J], 韩广兴
4.基于机器视觉与运动控制的蓝光激光头全自动倾斜调整系统的设计 [J], 王胜学
5.基于机器视觉与运动控制的蓝光激光头全自动倾斜调整系统的设计 [J], 林盛鑫;钟惠球;黄丁香
