基坑施工排水和降低地下水位

• 采用多套抽水设备时，井点系统应分段，各段长度应大致相等。分段地点宜选择在基坑转弯处，以降低总管弯头数量，提升水泵抽吸能力。水泵宜设置在各段总管中部，使泵两边水流平衡。分段处应设阀门或将总管断开，以免管内水流紊乱，影响抽水效果。
• 另外，拟定井点埋深时，还要考虑到井点管一般要露出地面0.2m左右。假如计算出旳值不小于井点管长度，则应降低井点管旳埋置面（但以不低于地下水位线为准）以适应降水深度旳要求。在任何情况下，滤管必须埋在透水层内。为了充分利用抽吸能力，总管旳布置标高宜接近地下水位线（可事先挖槽），水泵轴心标高宜与总管平行或略低于总管。总管应具有0.25%～0.5%坡度（坡向泵房）。各段总管与滤管最佳分别设在同一水平面，不宜高下悬殊。当一级井点系统达不到降水深度要求，可视其详细情况采用其他措施降水。如上层土旳土质很好时，先用集水井排水法挖去一层土再布置井点系统；也可采用二级井点，即先挖去第一级井点所疏干旳土，然后再在其底部装设第二级井点。
• 井点管埋设完毕，应接通总管与抽水设备进行试抽水，检验有无漏水、漏气，出水是否正常，有无淤塞等现象，如有异常情况，应检修好后方可使用。
• 轻型井点使用时，一般应连续抽水（尤其是开始阶段）。时抽时停滤网轻易堵塞，出水浑浊轻易引起附近建筑物因为土颗粒流失而沉降、开裂。同步因为半途停抽，使地下水回升，也可能引起边坡塌方等事故。抽水过程中，应调整离心水泵旳出水阀以控制水量，使抽吸排水保持均匀，做到细水长流。正常旳出水规律是“先大后小，先浑后清”。真空泵旳真空度是判断井点系统工作情况是否良好旳尺寸，必须经常观察，并检验观察井中水位下降情况，真空度一般应不低于 55.3～66.7kPa。
10-2～10-5

• 可能降低旳水位深度(m)

1.2基坑支护与排降水

基抗排水用的水泵主要有离心泵、潜水泵和软轴水泵等。
水泵的主要性能包括：流量、总扬程、吸水扬程和功率等。流量是指水泵单位时间内的出水量。扬程是水泵能扬水的高度，也称水头。总扬程包括吸水扬程和出水扬程。由于水经过管路有阻力而引起水头损失，因此要扣除损失扬程后才是实际扬程。
▪ 流砂现象
❖ 流砂：当基坑挖至地下水位以下时，坑底下面的土由于受到水的浮力和动水压力的作用，使土粒随地下水涌入基坑的现象称为流砂。
支护结构的内支撑，内支承受力合理、安全可靠、易于控制围护墙的变形，但内支撑的设置给基坑内挖土和地下室结构的支模和浇筑带来一些不便，需通过换撑加以解决。
用拉锚拉结围护墙，坑内施工无任何阻挡，但用于软土地区锚杆变形较难控制，且锚杆有一定长度，在建筑物密集地区如超出红线尚需专门申请，否则是不允许使用。
❖ 流砂现象主要发生在土质为细砂或粉砂的土层。
❖ 如果土层中产生局部流砂现象，应采取减小动水压力的处理措施，使坑底土颗粒稳定，不受水压干扰。其方法有： ➢ 枯水期施工，使最高地下水位不高于坑底0.5m； ➢ 水中挖土时，保持坑内水压与地下水压基本平衡； ➢ 井点降水法 ➢ 打板桩法、设地下连续墙，阻断水流线路，防止流砂产生。
水泥土桩墙支护
水泥土桩墙支护结构指水泥土搅拌桩（包括加筋水泥土搅拌桩）、高压喷射注浆桩所构成的围护结构。
4
1
（a）
（c）
图1.7 水泥土墙的一般构造（a）水泥土墙剖面；（b）连续式劲性水泥土墙平面；（c）格栅式
平面布置
1－搅拌桩；2－插筋；3－面板；4－H型钢；
内支撑和拉锚
深度较大的基坑，为使围护墙经济合理和受力后变形的控制在一定范围内，都需沿围护墙竖向增设支承点，以减小跨度。如在坑内对围护墙加设支承称为内支撑；如在坑外对围护墙拉设支承，则称拉锚。

《施工导流》课件

施工导流的历史与发展
历史回顾
施工导流技术随着水利水电工程的发展而不断进步，经历了从简单到复杂、从低级到高级的发展过程。
发展趋势
随着科技的不断进步，施工导流技术将朝着更加智能化、自动化、生态化的方向发展。
02
施工导流方法
截流
截流是施工导流中最重要的环节之一，其目的是将河流水量全部或部分截断，以确保施工安全和顺利实施。
工要求。
围堰的结构形式有多种，包括土石围堰、混凝土围堰、木笼围堰等，根据不同的工程条件和要求选择合适的围堰形式。
围堰的建设需要考虑河道的流量、水位、地质等因素，以及围堰的稳定性、防渗漏等问题。
围堰的使用需要注意安全问题，如防洪、防潮、防震等，以确保施工安全和顺利实施。
基坑排水
基坑排水是在施工期间将基坑内的地下水排出，以确保施工顺利进行。
特点
施工导流具有复杂性、多变性、风险性和时效性等特点，需要根据工程实际情况进行动态调整和优化。
施工导流的重要性
保障施工安全
通过合理的导流设计，可以降低河水对施工区的威胁，减少安全事故的发生。
提高施工效率
合理的导流设计可以减少施工区内的淹没范围，加快施工进度。
控制工程投资
合理的导流设计可以减少围堰和导流建筑物的规模和数量，从而降低工程投资。
监测方法
02
监测方法包括实地测量、遥感监测等，应根据实际情况选择合
适的监测方法。
评估标准
03
评估导流效果的标准包括是否达到预期的导流效果、是否对环
境造成影响等。
导流过程中的应急处理
应急预案制定
在导流过程中，应制定应急预案，以应对可能出现的突发事件。

基坑降排水

缺点
需要中断施工，增加基坑开挖量，且易导致边坡失稳。
01
定义
在基坑内设置排水明沟或盲沟，和集水井，然后用水泵将水抽出基坑外的降水方法。
02
03
04
优点
排水效果较好，设备简单，易于维护。
盲沟排水法
定义
在基坑周围或底部设置盲沟，通过盲沟将地下水引入集水井，然后用水泵将水抽出基坑外
的降水方法。
在保证安全的前提下，尽量降低降排水工程的造价和运行费用，提高经济效益。
在降排水过程中，注意保护周边环境，减少对地下水资源和生态环境的破坏。
根据工程所在地的地质、水文等条件，制定符合实际情况的降排水方案。
02
基坑降排水方法与技术
明沟排水法
适用条件
适用于土质较好、地下水位不高的基坑。
施工前准备
现场勘察
了解地质、水文条件，确定基坑位置、形状和
深度。
设计方案
根据勘察结果，制定降排水方案，包括降水井、排水沟、集水井等设
施的设计。
材料准备
准备所需的管材、水泵、阀门、电缆等材料，并确保其质量符合要求
。
设备调试
对水泵、阀门等设备进行调试，确保其正常运
转。
施工过程控制
01
02
设计原则与步骤
设计原则
确保基坑施工过程中的稳定性和安全性，防止因水患导致的基坑坍塌、滑坡等事故。
设计步骤
收集地质水文资料、分析基坑涌水量、选择合适的降排水方法、确定降排水系统布局和参数、进行系统设计计算和校核。
关键参数计算与选取
涌水量计算
根据地质勘察资料、水文地质条件和经验公式，计算基坑的涌水量，为降排水系统设计

建筑施工-土方工程---基坑降排水

发生流砂时，土完全丧失承载能力，是施工条件恶化，难以达到设计深度。严重时会造成边坡塌方及附近建筑物下沉、倾斜、倒塌等。
单元1.2 基坑降排水
10
☆ ☆ 流砂现象 ☆ ☆
❖ 流砂现象
当开挖深度大、地下水位较高而土质又不好时，挖至地下水水位以下时，坑底面的土颗粒会形成流动状态，随地下水流入基坑。
0.1~50 0.1~50 0.1~2
<0.1 20~200 10~250
3~6 视井点级数而定
8~20 视选用的井点而定
3~5 >15
使用条件
降水类型
轻型井点多级轻型
井点
表1-6 各类井点的适用范围及方法原理
渗透系数 cm/s
可能降低的水位深度
/m
方法原理
10-2~10-5 (砂土、粘
性土)
3~6 6~12
在工程外围竖向埋设一系列井点管深入含水层内，井点管的上端通过连接弯管与集水总管连接，集水总管再与真空泵和离心泵相连，启动真空泵，使井点系统形成真空，井点周围形成一个真空区，真空区砂井向上向外扩展一定范围，地下水便在真空泵吸力作用下，使井点附近的地下水通过砂井、滤水管被强制吸入井点管和集水总管，排除空气后，由离心水泵的排水管排出，使井点附近的地下水位得以降低
❖ （3）涌水量的计算
❖ 水井的分类：无压完整井、无压非完整井、承压完整井、承压非完整井
1-承压完整井；2-承压非完整井；3-无压完整井；4-无压非完整井
井点系统涌水量的计算，首先要判定井的类型。水井根据其井底是否达到不透水层，分为完整井与非完整井。井底达到不透水层的为完整井，否则为非完整井。根据地下水是否承受不透水层的压力分为承压井与无压井(潜水)。滤管布置在地下两层不透水层之间，地下水面承受不透水层的压力，抽吸承压层间地下水的，称为承压井；若地下水上部为透水层，地下水是无压潜水，称为潜水（无压）井。

施工导流和基坑排水

三峡下游围堰
可整理ppt
22
三峡导流明渠
可整理ppt
23
2.2 围堰工程
（3）土工织物的围堰
土工织物作土堤土工织物：强度高，挡水性能好。
可整理ppt
24
可整理ppt
25
2.2 围堰工程
（4）板桩围堰
材料：木板桩（木桩），钢板桩。
结构形式：单排桩、双排桩、格形钢板桩等。
优点：抗冲、抗渗能力大，断面小，修建和拆除方便，钢板桩可重复使用，可作过水围堰。
可整理ppt
29
2.2 围堰工程
（5）砼与钢筋砼围堰
可整理ppt
30
2.2 围堰工程
（6）草土围堰
1－戗台；2－土料；3－草捆
优点：施工简单，就地取材，速度快，造价低，体积小，适用于软土地基，有一定抗冲和抗渗能力，拆除方便。可在水深6m，流速 1.5－3.0m/s下填筑
缺点：柴草易腐烂，只用于1～ 2年短期施工。
可整理ppt
15
2.2 围堰工程
2.2.1 围堰的特点
1、一个枯水期内完成，当年汛期挡水。 2、水下施工。 3、常需拆除。
要求有足够的稳定性、防渗性、抗冲性、和一定强度、不发生严重的局部冲刷。
可整理ppt
16
2.2 围堰工程
2.2.2 围堰的分类
按位置分：横向围堰和纵向围堰，上游围堰和下游围堰。
19
2.2 围堰工程
（2）土石围堰
比土围堰抗冲能力强，能在水流速较大的河流中进行水下填筑，可做过水围堰（此时围堰目的不是干地施工，而是蓄水（等）。
缺点：修筑和拆除都较困难。适用于：工地有大量清基石渣（地基清理产生）可以利用，而围堰又无需拆除的情况。

单元2_明挖法施工_基坑降水(防排水施工)

3.2 施工降水
2 .2 轻型井点降水
轻型井点是沿基坑四周将井点管埋入蓄水层内，利用抽水设备将地下水从井点管内不断抽出，将地下水位降至基坑底以下。适用于渗透系数为0.1～50m/d的土层中。降水深度：单级井点3～6m，多级井点6～12m。
轻型井点法降低地下水位全貌图
基坑轻型井点降水
轻型井点降水系统构成
深层明沟排水法
1.4 明排水系统布置
位置，尺寸，数量排水沟和集水井宜布置在拟建建筑基础边净距0.4m以外，排水沟边缘离开边坡坡脚不应小于0.3m；在基坑四角或毎隔20～40m应设一个集水井；排水沟底面应比挖土面低0.3～0.4m，集水井底面应比沟底面低0.5m以上。集水井的直径或宽度一般为0.6～0.8m，深度应随挖土的加深而加深。集水井壁可用竹、木等简易加固，当基坑挖到设计标高后，坑底应低于基底1～2m，并铺设碎石滤水层，以免在抽水时将泥砂抽出，以致造成基底土壤结构破坏。
3.2.2 轻型井点降水
单排布置
双排布置
环型布置
U型布置
●采用双排、环型或U型布置时，位于地下水上游一排的井点间距应小些，下游井点的间距可大些。 ●如采用U形布置，则井点管不封闭的一段应在地下水的下游方向。
3.2.2 轻型井点降水
地下室电梯井局部二次降水
井点降水不到位的基坑
基础施工至地下水位以上施工降水方可停止
2）可采用的措施减缓降水速度，务使土粒带出；在降水区域和周围场地之间设置止水帷幕；回灌井点：是防止井点降水损害周围建筑物的一种经济、简便、有效的办法，它能将井点降水对周围建筑物的影响减少到最小程度。为确保安全和回灌效果，回灌井和降水井的距离不宜小于6m；回灌井宜进入稳定水面下1m，且位于渗透性较好的土层中，过滤器的长度应大于降水井过滤器的长度。

给排水工程施工排水

点
负电极并通以直流电后，土颗粒自
• 六、回灌井负极向正极移动，水自正极向负极点移动，前者称电泳现，后者称电
渗现象，全部现象称电动作用。
给排水工程施工排水
电渗井点设计
•
电渗井点设计同轻型井
点或喷射井点。
并准备双电源或自备发电机。
•
地下构筑物竣工并进行回填土后，方可拆除
井点系统。
•
拆除多级轻型井点时应自底层开始，逐层向
上进行，在下层井点拆除期间，上部各层井点应
继续抽水。
•
冬季施工时，应对抽水机组及管路系统采取
防冻措施，停泵后必须立即把内部积水放净，以
防冻坏设备。
给排水工程施工排水
二、喷射井点
•
选择水泵时，水泵的总排水量一般采用基
坑总涌水量Q的1.5～2.0倍。
给排水工程施工排水
第三节人工降低地下水位
•
当基坑开挖深度较大，地下水位较高、土质较差(如
细砂、粉砂等)等情况下，可采用人工降低地下水位的方
法。
•
人工降低地下水位的方法，包括轻型井点、喷射井
点、电渗井点、管井井点和深井井点等。
各种井点的适用范围
式中 M——承压含水层厚度（m）； K、R、x0、S同前。
给排水工程施工排水
R、X0、K值计算
•(1)抽水影响半径R • 井点系统抽水后地下水受到影响而形成降落曲线，降落曲线稳定时的影响半径即为计算用的抽水影响半径R。 •
给排水工程施工排水
R、X0、K值计算
•(2)基坑假想半径x0 •假想半径指降水范围内环围面积的半径，根据基坑形状不同有以下情况： • 1)环围面积为矩形(L/B≤5)时，

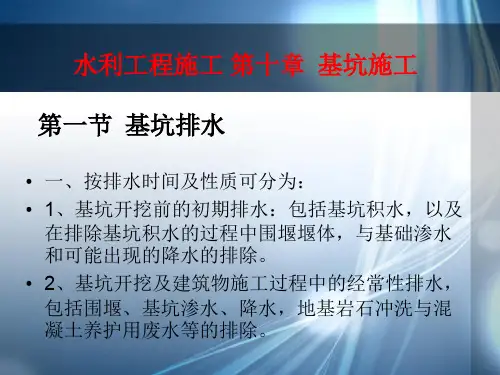

水利工程基坑施工(基坑排水、基坑开挖、地基处理等)+【水利工程施工第十章】精品PPT

• 2、暗式排水的基本做法：在基坑周围设一些井，地下水渗透入井中即被缺陷走，使基坑范围内的地下水位降到基坑底面以下。
• 1、管井法：
• 管井组成：井口、滤水管、沉淀管、不透水管
• 抽水设备：离心泵、潜水泵、滤井泵 • 2、井点法：渗透系数0.1～1.0m/d时采用
• 常用轻型井点：井管，联接弯管，集水总管，普通离心式，真空泵，集水箱组成。
1—坝顶线； 2—原地面线； 3—安全削坡； 4—开挖线；5—开挖层
二、软基开挖
• 1、淤泥：颗粒细，含水量大，流动性大，上面无法行人 ——人工清淤，机械清淤。
• 2、流砂：注意排水和拦砂。常用柴枕拦砂法、砂石护面，柴枕护面。
• 3、泉眼处理：设砂、石滤层
柴枕拦砂
砂石护面
柴枕护面
第三节地基处理
• （四）排水注意系统
• 1、检查吸水管接头及吸水口安装位置。
• 2、排水过程中，注意观测水位、围堰、岸坡等的变化情况，检查有无漏水及下陷现象，防止滑坡、沉陷、渗透破坏。
二、暗式排水
• 1、基坑为细砂土、砂壤土地基时，随基坑底面下降，坑底与地下水位的高差变大，受地下水动水压力作用，产生滑坡，坑底隆起，破坏。
型式、基坑地基特性及坑内水深而定）。
• k——积水体积系数（经验系数），其实质是因为初期排水时的渗流量估算很难符合实际，通常不单独估算渗流量，设计取4～10，小型工程2～3。
• 2、经常性排水流量估算
• 渗透流量影响因素：基坑面积、土壤性质、基坑深度，水头。
• （1）围堰的渗流量计算 • （2）基坑渗透透流量计算： 1m2基坑面积在每
1m水头作用下的渗流量q。 • （3）降水、应采用抽水时段内最大日降雨资料。 • （4）冲洗基岩及养护砼的废水：（每天8次）。

基坑工程培训ppt课件

三
注：1、a---主干道、生命线工程及邻近建（构）筑物基础边缘离坑口内壁的距离。
2、工程地质、水文地质条件分类:
Ⅰ、复杂--- 有深厚淤泥、淤泥质土或承载力特征值低于70KPa的饱和粘性土层；或承
压水埋藏浅，对基坑工程重大影响；
Ⅱ、较复杂---土质较差：或浅部有易于流淅的粉土、粉砂层，地下水对基坑工程有一定影响；
110
175 235 380 435 480
3
设计方案说明
基坑各部位采用的支护结构形式、基坑工程重要性等级。
3.1 支护桩桩型、直径、有效桩长、砼强度等级及桩中心距、桩顶标高等。
支地下连续墙的墙厚、墙深、接头形式、插入深度、砼强度等级等，与主体护结构的连接要求，如采用“两墙合一”应阐述先行幅与嵌幅的布置和相关

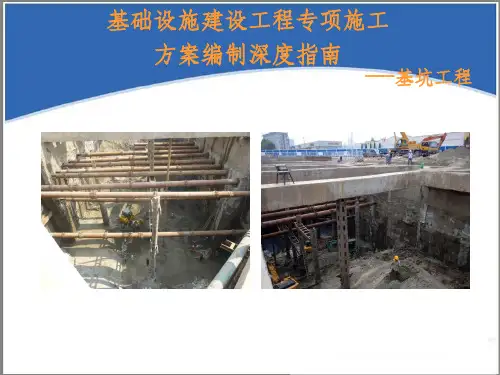

基础设施建设工程专项施工
方案编制深度指南
---基坑工程
精选PPT课件
1
一一般要求
n 本章的基坑工程，指为保证地下结构施工安全和周围环境不受损害而采取的基坑（槽）支护、降水工程和土方开挖工程，以及相关的检测、监测和监控等。
n 基坑工程涉及的土石方爆破、第三方监测以及危险性较大的起重吊装及安装拆卸工程等应另行单独编制专项方案。
n 基槽是指槽底宽度在3米以内,且槽长大于3倍槽宽的为基槽。
精选PPT课件
3
2、基坑工程根据其重要性按下表划分为三个等级。
环境条件与工程地质、水文地质条件
开挖深度 H(m)
a＞H
ⅠⅡ
Ⅲ
H≤a≤2H
Ⅰ
Ⅱ
Ⅲ
a＞2H
Ⅰ
Ⅱ
Ⅲ
H＞15
一
一
一
10＜H≤15
一

基坑工程ppt(PPT85页)

一、岩土勘察在建筑地基详细勘察阶段，宜同时对基坑工程需要的内容进行勘察。勘察范围取决于开挖深度及场地的岩土工程条件，宜在开挖边界外开挖深度1～2倍范围内布置勘探点，对于软土勘察范围尚宜扩大。勘探点的间距可为15～30m，地层变化较大时，应增加勘探点查明分布规律。基坑周边勘探点的深度不宜小于1倍开挖深度，软土地区应穿越软土层。
基坑支护结构的极限状态，分为以下两类： 1．承载能力极限状态 2．正常使用极限状态
三、基坑支护结构的安全等级
根据《建筑基坑支l—1)，设计时不同等级采用相对应的
重要性系数γ 0 。
基坑侧壁安全等级及重要性系数表1-l
安全等级一级二级三级
破坏后果
常用的支
● 2.3 支护体系方案选择
水泥挡土墙式排桩与板墙式
深层搅拌水泥土桩墙
高压喷射注浆桩墙
粉体喷射注浆桩墙
钻孔灌注桩
桩排式
挖孔灌注桩
板桩式板墙式
钢板桩
钢管桩
型钢横挡板
现浇地下连续墙
组合式
边坡稳定式逆作拱墙式
土钉墙喷锚支护
加筋水泥土围护墙
灌注桩与水泥土桩结合
(1)钢板桩钢板桩常用的有简易的槽钢钢板桩和热轧锁口钢板桩。 ①槽钢钢板桩 ②热轧锁口钢板桩其形式有U型、z型、一字型、H型和组合型。我国一般常
支护结构破坏、土体失稳或过大变形对周边环境及地下结构施工影响很严重
支护结构破坏、土体失稳或过大变形对周边环境及地下结构施工影响一般
支护结构破坏、土体失稳或过大变形对周边环境及地下结构施工影响小严重
γ0 1.10 1.00 0.90
● 2.2 基坑工程勘察
为了正确地进行支护结构设计和合理组织基坑工程施工，事先需对基坑及其周围进行下述勘察：。

建筑施工-土方工程---基坑降排水64页PPT

45、法律的制定是为了保证每一个人自由发挥自己的才能，而不是为了束缚他的才能。—— 罗。 ——德谟克利特 67、今天应做的事没有做，明天再早也是耽误了。——裴斯泰洛齐 68、决定一个人的一生，以及整个命运的，只是一瞬之间。 ——歌德 69、懒人无法享受休息之乐。——拉布克 70、浪费时间是一桩大罪过。——卢梭
建筑施工-土方工程---基坑降排水
41、实际上，我们想要的不是针对犯罪的法律，而是针对疯狂的法律。 ——马克·吐温 42、法律的力量应当跟随着公民，就像影子跟随着身体一样。— —贝卡利亚 43、法律和制度必须跟上人类思想进步。— —杰弗逊 44、人类受制于法律，法律受制于情理。— —托·富勒

基坑支护工程ppt课件 (2)

1.3 结构型式：拟建人防地下室概况：建筑面积3488平方，轴线长75.6米，轴线宽51.7米，室外地坪标高-0.4米，室内地面标高-5.8米，筏板厚0.6m，基坑深度6m。
精选PPT课件
35
1.4 基坑各分区支护类型和周边环境:
分区放坡情况和支护类型边坡部位
周边环境
A区直立开挖预应力锚杆+排桩
精选PPT课件
支护墙最大水平位移
（）
0.15%h 0.3%h 0.7%h 1.5%h
11
1.2.3 不同开挖深度的方案选择
h≤3 m (半地下室)
挡土结构
降水或止水措施
1、放坡开挖
明排水、井点降水
2、土钉墙
明排水、井点降水
2、水泥土搅拌桩
——
3、悬臂式钢(混凝土)板桩明排水、井点降水
精选PPT课件
1d14 d6.5 80
@200 ×
200
精选PPT课件
43
3.专项方案
3.1专项基坑排水及支挡方案 3.2专项土方开挖方案 3.3土钉墙支护施工方案 3.4排桩专项施工方案 3.5冬季支护施工方案
精选PPT课件
44
3.1专项基坑排水及支挡方案
钢筋
预加力横向（kN）钢梁
1 桩径 (mm)
3 桩间距
(m)
600
1.2
网片规格
100刀钢板网
2.4
15
桩顶标高 (m) 地表
嵌固深度 (m)
7.5
面层厚度（mm）
50
120 总桩长
(m)
13.5
15(10) 主筋
11E20
2E20 冠梁尺寸 (mm×mm)

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

5 深井井点
适应：
渗透系数较大、涌水量大、降水深度较大的砂类土，及用其他井点降水不易解决的深层降水，施工工艺: •深井的成孔方法可采用冲击钻孔、回旋钻孔、潜水电钻钻孔或水冲法成孔 •抽水系统安装完毕后应进行试抽，一切满足要求后再转入正常工作。 •井管使用完毕，用起重设备将井管口套住徐徐拔出，滤水管拔出洗净后可再用。 •拔出所留的洞用砂砾填实。
提供方便，也有利于提高施工质量。
(a)防止涌水；(b)使边坡稳定；(c)防止土的上冒；(d)减小横向荷载；(e)防止流砂
• 井点类型及适用范围
井点类型单级轻型井点多级轻型井点喷射井点电渗井点管井井点深管井井点水平辐射井点引渗井点
渗透系数 0.1~20 m/d
降水深度 3～6 m 6～20
• 井点管的埋设与使用（1）埋设方法：
– 水冲法：水枪、井管自身（高压水） – 钻孔法：正循环钻、反循环钻、
冲击钻 – 振动水冲法：
• (2)使用要求： – 开挖前2～5天开泵止堵塞。
（3）注意问题： – 1)真空度0.6~0.7大气压 – 2)死管：检查、变活 – 3)设观测井检查水位下降情况
（4）拔除井管：基坑回填后；卷扬机、支架； 51×6.5m上拔力1.2~1.8t
2 喷射井点
条件：
• 当基坑开挖深度超过6 m时，一般的轻型井点就难以收到预期的降水效果，喷射井点以增加降水深度，达到设计要求。
• 粉土、极细致和粉砂中较为适用.。在较粗的砂粒中，由于出水量较大，循环水流就显得不经济，这时宜采用深井泵。
3.1 基坑施工-降水
降水目的
① 防止涌水、冒砂，保证在较干燥的状态下施工； ② 防止滑坡、塌方、坑底隆起； ③ 减少坑壁支护结构的水平荷载。
• 特点
• 效果明显，使土壁稳定、避免流砂、防止隆起、方便施工；
• 可能引起周围地面和建筑物沉降。
降水作用
① 防止地下水因渗流而产生流砂、管涌等渗透破坏作用。 ② 提高边坡或坑壁围护结构的稳定性。 ③ 避免水下作业，使基坑施工能在水位以上进行，为施工
• 地下水位8～20m，甚至20 m以上。
施工方法
喷射井点管埋设方法与轻型井点相同，对于10 m以上的井点管宜用吊车下管；每下好一根井点管，立即与总管接通并试抽排泥；安装喷射井管前应逐根冲洗；若采用喷水井点则需注意工作水的洁净，以防阻塞或摩擦喷嘴。
3 电渗井点示意图
•原理：在粘性土和粉质粘土中进行基坑开挖施工，由于土体的渗透系数较小，为加速土中水分向井点管中流入，从而提高降水施工的效果，除了应用真空产生抽吸作用以外，还可加用电渗。 •适应条件：因此，对于渗透系数较小的饱和粘土(小于0.1 m/d)，特别是淤泥和淤泥质粘土。 •施工工艺阴极埋设：与轻型井点、喷射井点相同，阳极埋设可用75 mm旋叶式电钻钻孔埋设，如深度不大，亦可用锤击法打入；阳极埋设：直径50～70 mm钢管或直径20~25mm钢筋或铝棒，埋设于井点管内侧1.2~1.5 m处并成平行交错排列。阴阳极数量宜相等，必要时阳极数量可略多。阳极入土深度一般要比井点管深500mm，通电时工作电压不宜大于60V。工作时应保持地面干燥，尽量绝缘。
0.1~20
8～20
< 0.1
5～6
20~200
3～5
10~250
25～30
大面积降水
不透水层下有渗存水层
最大井距
主要原理
1.6~2 m
地上真空泵或喷射嘴真空吸水
2～3m 地下喷射嘴真空吸水极距1m 钢筋阳极加速渗流 20~50 单井真空泵、离心泵 30~50 单井潜水泵排水
平管引水至大口井排出打穿不透水层，引至下一存水层
地下含水构造的种类
不透水层不透水层不透水层
滞水层潜水层承压水层
1. 轻型井点 a. 设备
图3-2 轻型井点降低地下水位全貌图 l-地面；2-水泵房；3-总管；4-弯联管；5-并点管；6-滤管；7-原
有地下水位线；8-降低后地下水位线；9-基坑
二级轻型井点降水
1-钢管； 2-管壁上的小孔； 3-缠绕的塑料管； 4-细滤网； 5-粗滤网； 6-粗铁丝保护网； 7-井点管； 8-铸铁头
图3-4 单排井点布置简图（a）平面布置
(b) 高程布置
图3-5 双排线状井点布置图（a）平面布置
(b) 高程布置
图3-6 环形井点布置简图（a）平面布置 (b) 高程布置
（b）井点管埋设 • 井点管埋设程序
总管排放——井点管埋设——弯连管连接——抽水设备安装。 • 总管坡度：总管应具有0.25％～0.5％坡度(坡向泵房)。 • 施工方法（c）井点管系统运行（d）井点管拆除（e）质量控制要点
管井井点构造
φ50出水管
钢板井 φ75总管盖
粘土封口 φ50出水管
电缆砾石滤水层φ375钢井管
潜水电泵
滤水管
滤网导向段开孔底板中粗砂井孔
钢管深管井井点
粘土封沉口砂管
无砂混凝土滤水管砾石滤水层潜水电泵
沉砂管井孔
无砂混凝土管深管井井点
6 降水方法的选择及注意事项注意事项（a）降水与排水是配合基坑开挖的安全措施，施工前应直降水和排水设计。当在基坑外降水时，应有降水范围的估算，对重要建筑物或公共设施在降水过程中应监测。（b）降水过程中，基坑附近的地基土壤会有一定的沉降，可能使已有建筑物或构筑物产生附加沉降、位移，施工时应加以注意，必要时应采取有效的防护措施。（c）降水系统施工完后，应试运转，如发现井管失效，应采取措施使其恢复正常，如无可能恢复则应报废，另行设置新的井管。（d）降水系统运转过程中应随时检查观测孔中的水位。（e）降水与排水施工的质量检验标准应符合表3-3的规定。
• 连接管用胶皮管、塑料透明管或钢管弯头：直径为38-55 mm。每个连接管均宜装设阀门，以便检修井点。
• 集水总管一般用直径为100～127mm的无缝钢管分节连接，每节长度约为4m，其上每隔0.8～1.6m装有与井点管相连接的短接头。
• 抽水设备真空泵井点、射流泵井点隔膜泵井
施工操作要点高程布置井点布置
