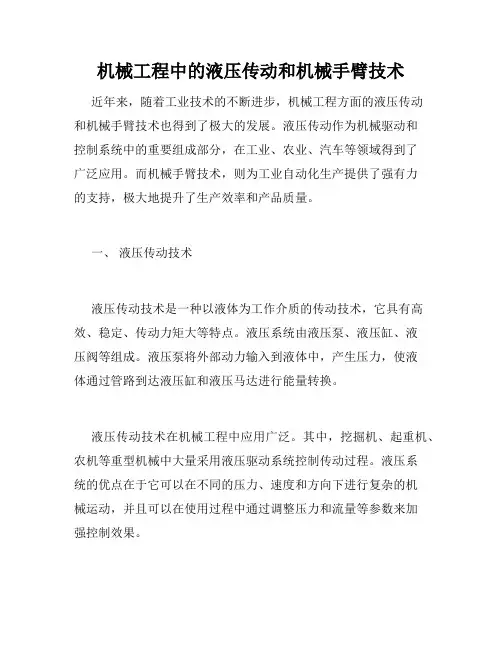

机械工程中的液压传动和机械手臂技术近年来，随着工业技术的不断进步，机械工程方面的液压传动和机械手臂技术也得到了极大的发展。

液压传动作为机械驱动和控制系统中的重要组成部分，在工业、农业、汽车等领域得到了广泛应用。

而机械手臂技术，则为工业自动化生产提供了强有力的支持，极大地提升了生产效率和产品质量。

一、液压传动技术液压传动技术是一种以液体为工作介质的传动技术，它具有高效、稳定、传动力矩大等特点。

液压系统由液压泵、液压缸、液压阀等组成。

液压泵将外部动力输入到液体中，产生压力，使液体通过管路到达液压缸和液压马达进行能量转换。

液压传动技术在机械工程中应用广泛。

其中，挖掘机、起重机、农机等重型机械中大量采用液压驱动系统控制传动过程。

液压系统的优点在于它可以在不同的压力、速度和方向下进行复杂的机械运动，并且可以在使用过程中通过调整压力和流量等参数来加强控制效果。

二、机械手臂技术机械手臂技术是一种机电一体化的高智能机器人技术，它将多种传感器、执行器、控制器等组件结合在一起，实现物品自动化取放、简单装配等操作。

机械手臂在工业领域可以广泛应用于自动化生产线、流水线等生产过程中，可以减少人工操作的不确定性和疲劳度，提高生产效率和产品质量。

在工业中，大量的机械手臂技术被应用于各种类型的机械加工，如铣削、钻孔、车削、研磨等。

此外，机械手臂还可以应用于物流领域，例如物资的搬运、仓库货物的管理、码垛等操作。

另外，机械手臂技术还被广泛应用于其它领域，如医疗、半导体、航空等。

三、机械手臂与液压传动的结合近年来，随着科技的不断发展，液压传动技术和机械手臂技术已经完美结合，形成了多种应用。

例如，液压机械手臂技术可以在机械手臂上使用液压驱动机构，以实现更强大的力量和精度。

此外，更高的工作速度和更高的作业效率也可以通过使用液压传动来实现。

液压机械手臂的最大特点是能够快速、精准地完成多种操作任务，是现代制造业自动化生产中必不可少的设备之一。

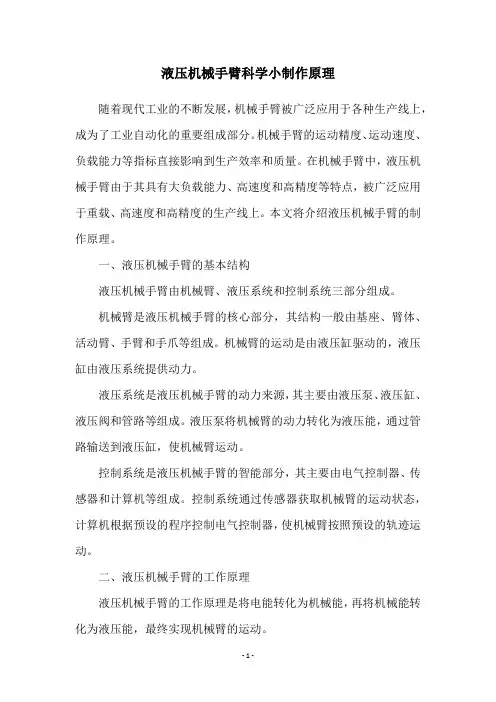

液压机械手臂科学小制作原理随着现代工业的不断发展，机械手臂被广泛应用于各种生产线上，成为了工业自动化的重要组成部分。

机械手臂的运动精度、运动速度、负载能力等指标直接影响到生产效率和质量。

在机械手臂中，液压机械手臂由于其具有大负载能力、高速度和高精度等特点，被广泛应用于重载、高速度和高精度的生产线上。

本文将介绍液压机械手臂的制作原理。

一、液压机械手臂的基本结构液压机械手臂由机械臂、液压系统和控制系统三部分组成。

机械臂是液压机械手臂的核心部分，其结构一般由基座、臂体、活动臂、手臂和手爪等组成。

机械臂的运动是由液压缸驱动的，液压缸由液压系统提供动力。

液压系统是液压机械手臂的动力来源，其主要由液压泵、液压缸、液压阀和管路等组成。

液压泵将机械臂的动力转化为液压能，通过管路输送到液压缸，使机械臂运动。

控制系统是液压机械手臂的智能部分，其主要由电气控制器、传感器和计算机等组成。

控制系统通过传感器获取机械臂的运动状态，计算机根据预设的程序控制电气控制器，使机械臂按照预设的轨迹运动。

二、液压机械手臂的工作原理液压机械手臂的工作原理是将电能转化为机械能，再将机械能转化为液压能，最终实现机械臂的运动。

当控制系统接收到指令后，电气控制器会发出信号，使液压泵启动。

液压泵将油液吸入，压缩后输出到液压缸中。

液压缸中的活塞受到液压力的作用，向外推动，驱动机械臂运动。

当液压泵停止工作时，液压缸中的油液回流到油箱中，机械臂停止运动。

三、液压机械手臂的制作流程液压机械手臂的制作流程包括设计、加工、装配和调试等环节。

1. 设计设计是液压机械手臂制作的第一步。

设计时需要考虑机械臂的负载能力、运动速度、精度等指标，并确定机械臂的结构、尺寸和材料等参数。

2. 加工加工是制作液压机械手臂的关键环节。

加工过程中需要使用各种机床和工具，如铣床、车床、钻床、刨床等，将设计好的零部件加工成形。

3. 装配装配是将加工好的零部件组装成完整的机械臂。

装配时需要严格按照设计要求进行，保证机械臂的质量和性能。

通用液压机械手之手臂设计液压机械手是一种利用液压传动方式实现的机械手臂，常用于各种工业领域中的搬运、装配、焊接、切割等任务。

在设计液压机械手之手臂时，需要考虑以下几个方面：材料选择、结构设计、动力系统设计以及控制系统设计。

首先，对于液压机械手之手臂的设计，材料选择非常重要。

由于液压机械手需要承受较大的载荷，手臂应选择高强度和高刚度的材料，如碳钢、合金钢、铸铁等。

此外，为了提高手臂的耐磨性和耐腐蚀性，还可以在表面做相应的处理，如镀铬、喷涂等。

其次，液压机械手之手臂的结构设计需要考虑到使用的环境和任务要求。

常见的液压机械手臂结构包括单臂、双臂和多臂等。

对于不同的任务需求，可选择不同结构形式。

设计时需要考虑手臂的负荷和工作范围，保证其有足够的承载能力和灵活性。

此外，手臂的连接方式也需要设计，如铰接、滑轨、直线导轨等。

再次，液压机械手之手臂的动力系统设计是至关重要的。

液压机械手是通过液压传动实现动作的，所以动力系统设计需要满足手臂上下运动、伸缩运动以及旋转运动的需求。

设计时需要选择合适的执行元件，如液压缸和液压马达，并根据负荷和速度要求确定动力系统的参数。

同时，还需要设计相应的液压回路和控制阀，实现手臂的运动控制和调节。

最后，液压机械手之手臂的控制系统设计是整个机械手的关键。

控制系统需要与动力系统紧密配合，实现手臂各个部分的协调运动。

设计时需要选择合适的控制器和传感器，如PLC、液压传感器等。

同时，需要编写适应手臂运动的控制程序，实现手臂的自动化操作。

综上所述，设计液压机械手之手臂需要考虑材料选择、结构设计、动力系统设计以及控制系统设计等方面。

通过合理的设计和优化，可以实现液压机械手的高效、稳定和安全运行，提高工作效率和生产质量。

液压手臂的原理及应用1. 液压手臂的基本原理液压手臂是一种基于液压传动原理的机械装置，通过控制液压系统中的液压油流动来实现手臂的伸缩和旋转等动作。

液压手臂由液压缸、液压泵、控制阀、油箱等组成。

液压手臂的基本工作原理如下： - 液压泵将液压油从油箱抽取，并通过压力产生器增加液压油的压力； - 高压液压油通过控制阀进入液压缸内部，使液压缸的活塞产生推力； - 液压缸的推力通过连接杆或臂架传递给机械臂，将力转化为运动；- 控制阀根据操作者的指令调节液压油的流量和压力，从而控制液压手臂的运动；2. 液压手臂的应用领域液压手臂广泛应用于各行各业，特别是在以下领域中发挥重要作用：2.1 工业领域•自动化生产线：液压手臂能够在自动化生产线上完成重复性的工作，提高生产效率；•机床加工：液压手臂可以用于机床夹具的定位、夹持及零件的装卸，提高加工精度和工作效率；•物料搬运：液压手臂可以承担起重、装卸、搬运等工作，降低人力劳动强度，提高安全性和效率。

2.2 建筑工程领域•挖掘作业：液压手臂广泛应用于挖掘机、装载机等工程机械中，用于挖掘、装载和卸土，提高工程施工效率；•高空作业：液压手臂可以通过伸缩和旋转的动作，实现高空作业，如安装大型钢结构、清洗窗户等。

2.3 农业领域•农机作业：液压手臂可以被装备在农业机械上，用于种植、收割、搬运等农机作业，提高农业生产效率；•清理杂草：液压手臂可以用于清理田间杂草，减少人力劳动和化学农药的使用。

2.4 其他应用领域•消防救援：液压手臂可以用于救援行动中，如救援被困人员、抢险救灾等；•矿山开采：液压手臂可以用于矿山开采中的爆破作业、矿石运输等；•废物处理：液压手臂可以用于废物处理厂中的垃圾处理、焚烧等。

3. 液压手臂的优势液压手臂相较于其他传动方式的手臂具有以下优势： - 动作灵活性高：液压手臂可以通过液压传动实现无级变速、随意伸缩和旋转，适应不同的工作环境和工作需求； - 承载能力大：液压手臂可以通过增加液压缸的数量或增大液压缸的直径来提高承载能力，适用于重型工作； - 控制精度高：液压控制系统可以精确控制液压油的压力和流量，从而实现手臂的精确定位和操作； - 转化效率高：液压系统的工作效率高，能够将电能或燃料能有效地转化为机械能，提高能源利用效率。

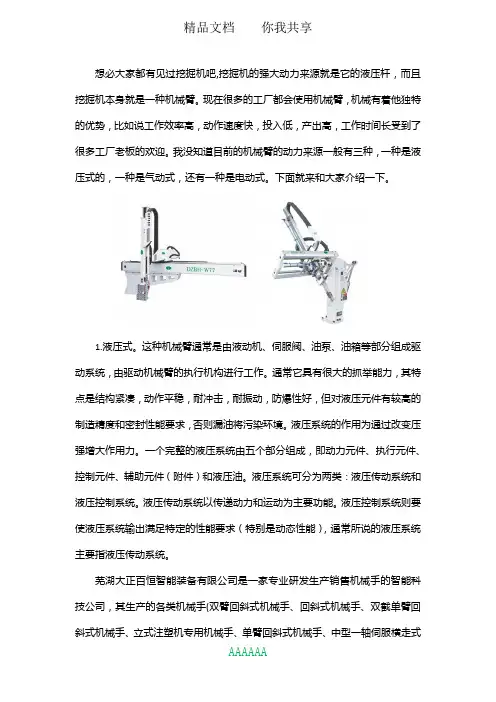

想必大家都有见过挖掘机吧,挖掘机的强大动力来源就是它的液压杆，而且挖掘机本身就是一种机械臂。

现在很多的工厂都会使用机械臂，机械有着他独特的优势，比如说工作效率高，动作速度快，投入低，产出高，工作时间长受到了很多工厂老板的欢迎。

我没知道目前的机械臂的动力来源一般有三种，一种是液压式的，一种是气动式，还有一种是电动式。

下面就来和大家介绍一下。

1.液压式。

这种机械臂通常是由液动机、伺服阀、油泵、油箱等部分组成驱动系统，由驱动机械臂的执行机构进行工作。

通常它具有很大的抓举能力，其特点是结构紧凑，动作平稳，耐冲击，耐振动，防爆性好，但对液压元件有较高的制造精度和密封性能要求，否则漏油将污染环境。

液压系统的作用为通过改变压强增大作用力。

一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。

液压系统可分为两类：液压传动系统和液压控制系统。

液压传动系统以传递动力和运动为主要功能。

液压控制系统则要使液压系统输出满足特定的性能要求（特别是动态性能），通常所说的液压系统主要指液压传动系统。

芜湖大正百恒智能装备有限公司是一家专业研发生产销售机械手的智能科技公司，其生产的各类机械手(双臂回斜式机械手、回斜式机械手、双截单臂回斜式机械手、立式注塑机专用机械手、单臂回斜式机械手、中型一轴伺服横走式机械手、中型两轴伺服横走式机械手、CNC悬挂式全伺服机械手、CNC开放式全伺服机械手、中型三轴牛头式伺服机械手、重型三轴牛头式机械手、重型三轴牛头式伺服机械手)，类型丰富，控制精度高，性能优异，价格实惠，是您减省工人、提高效率、降低成本、提高产品品质、提升工厂形象的好选择。

芜湖大正百恒智能装备有限公司位于安徽省芜湖市，专业研发、制造、销售注塑机械手，车床、磨床、冲压上下料机械手及周边自动化设备。

产品广泛适用于基础工业，汽车零部件，电子通信，环保化粪池，检查井、垃圾桶、托盘、食品包装，PET瓶坯，家电设备，光学制造等。

**学校学士学位论文液压机械手臂设计姓名：学号：指导教师：学院：专业：完成日期：**学校学士学位论文液压机械手臂设计姓名：学号：指导教师：学院：专业：完成日期：年月日摘要机械手手臂的作用是连接机械手手腕、带动带动机械手手指去抓取物件，并按程序要求将其搬运到空间指定的位置，机械手手臂广泛的应用在工业制造中，对提高工作效率和自动化水平具有重要意义。

本文介绍了机械手手臂的功能、机械手手臂的组成、结构及其分类，其驱动方式、控制方式及其国内外发展状况。

并对机械手手臂进行了总体方案设计，确定了机械手手臂自由度及其坐标形式，确定了机械手手臂的重要技术参数等。

同时，计算出机械手手臂升降液压缸驱动力和手臂回转液压缸驱动力矩并且确定液压缸的重要参数。

设计出了机械手手臂的液动系统，绘制了机械手手臂液动系统工作原理图。

利用可编程序控制器对机械手手臂进行控制，根据机械手的工作流程制定了可编程序控制器的控制方案，画出了机械手手臂梯形图，并编制了可编程序控制器的控制程序。

关键词：机械手手臂液压驱动 PLC控制AbstractIn this paper, the mechanical hand the overall scheme design, the manipulator to determine the coordinates of the types and degrees of freedom, determine the technical parameters of the manipulator. At the same time, respectively, the design of the manipulator clamping type hand structure and adsorption type structure of hand; designed the structure of robot wrist, the wrist to calculate the rotation of the driving torque required and a rotary cylinder driving torque; the design of the manipulator arm structure, design of the telescopic arm, a lifting hydraulic buffer and the arm rotary hydraulic buffer.The manipulator uses PLC to control.The paper institutes two controls chemes of PLC acordine to the work flow of the manipulator.The paper draws out the work time sequence chart and the trapezia chart.What’s more,the paper work out the control program of the PLC.Keywords: mechanical hand, liquid pressure drive，PLC目录第1章绪论1.1机械手手臂概述………………………………………………….1.2 机械手手臂组成和分类……………………………………..1.2.1机械手手臂的组成………………………………………….1.2.2机械手手臂的分类………………………………………….1.3 机械手手臂在工业中的应用……………………………………. 第2章工业机械手的设计方案2.1机械手手臂的动作要求…………………………………………..2.2机械手手臂的技术参数…………………………………………..2.3机械手的座标型式与自由度……………………………………..2.4机械手手臂的驱动方案设计………………………………………2.5机械手手臂的控制方案设计………………………………………第3章机械手臂部机构设计3.1机械手手臂部的结构选择…………………………………………3.2手臂偏重力矩的计算………………………………………………3.3手臂导向立柱不自锁条件………………………………………….3.4手臂升降液压缸驱动力及参数计算……………………………….3.5手臂回转液压缸驱动力矩及参数计算……………………………. 第4章液压泵的选择及液压系统设计4.1液压泵的选择………………………………………………………4.11液压升降缸的流量计算…………………………………………4.12液压回转缸的流量计算…………………………………………4.13确定液压泵的额定流量…………………………………………4.14确定液压泵的额定压力…………………………………………4.2 液压系统的原理………………………………………………………第5章PLC的控制系统设计……………………………………………..5.1 确定输入/输出点数并选择P LC型号…………………………………5.2 分配P LC的输入/输出端子………………………………………….5.3 PLC控制系统程序设计…………………………………………..参考文献…………………………………………………………………………………. 附录…………………………………………………………………………………. 致谢………………………………………………………………………………….第1章绪论1.1机械手手臂概述机械手手臂是连接机械手手腕、带动带动机械手手指去抓取物件，并按程序要求将其搬运到空间指定的位置的机械装置。

液压机械手臂原理
液压机械手臂是一种利用液压原理驱动的机械装置，用于执行各种吊装、搬运和装配等作业。

它通常由液压系统、机械臂结构和控制系统组成。

液压系统是机械手臂的动力源，主要由液压泵、液压缸、液压阀和油管等组成。

液压泵将液体从低压态转化为高压态，并通过油管输送到液压缸中。

液压缸是机械手臂的动力执行器，通过液压油的输入和排出来实现机械臂的运动。

液压阀则控制液压油的流向和流量，从而控制机械臂的运动速度和力量。

机械臂结构是液压机械手臂的核心部分，通常由多个关节和连接杆组成。

关节是机械臂的关键部件，它使得机械臂具有多自由度的运动能力。

连接杆则将各个关节连接在一起，形成一个灵活的机械结构。

通过控制液压缸的伸缩和机械臂关节的转动，机械手臂可以在各个平面上实现多样化的动作。

控制系统是液压机械手臂的智能化核心，它通过传感器接收外部信号并实时反馈给控制器。

控制器根据接收到的信号进行数据处理和计算，然后控制液压系统中的液压阀开关，从而精确控制机械手臂的运动。

通过编程和算法优化，控制系统能够实现高精度、高速度和高可靠性的操作。

总之，液压机械手臂利用液压原理作为动力驱动，并通过机械臂结构和控制系统实现各种复杂的作业任务。

它广泛应用于工业生产、装配线、仓储物流等领域，提高了生产效率和工作安全性。

基于液压驱动的机械手臂设计与优化摘要：机械手臂在现代工业中扮演着重要的角色，它能够完成人工无法完成或危险任务。

本文着重探讨了基于液压驱动的机械手臂的设计与优化。

首先介绍了液压系统的基本原理，然后详细分析了机械手臂的结构和工作原理。

接着，针对机械手臂的设计与优化过程进行了详细的叙述，包括材料选择、运动学建模、动力学分析等。

最后，通过数值仿真和实验验证了设计结果的可行性和优化效果。

1. 引言：机械手臂是一种能够模拟人臂运动功能的装置，广泛应用于工业生产线、医疗、物流等领域。

随着科技的发展和需求的增加，机械手臂的设计和优化变得越来越重要。

基于液压驱动的机械手臂因其承载能力大、自重轻等优点成为研究热点。

2. 液压系统的基本原理：液压系统由液压泵、液压缸、控制阀以及液压管路等组成。

其原理是利用液体的不可压缩性传递能量，实现力和运动的转换。

液压系统具有输出力矩大、速度可调、反应灵敏等特点，适用于机械手臂的驱动。

3. 机械手臂的结构和工作原理：机械手臂主要由臂、腕和手指等部分组成。

臂是机械手臂的主体部分，通过腕关节使其具备多自由度运动能力，而手指则负责抓握和放松物体。

机械手臂通常采用液压缸驱动，通过控制液压缸的运动来实现手臂的运动。

4. 机械手臂的设计与优化：机械手臂的设计与优化包括结构设计、动力学建模和控制算法设计等方面。

首先是选择合适的材料，使机械手臂具备足够的刚度和载荷能力。

其次是建立机械手臂的运动学模型，以确定各个关节的运动范围和位置。

然后，通过动力学分析，确定机械手臂的加速度、速度和力矩等参数。

最后，采用适当的控制算法，使机械手臂能够根据输入信号精确控制位置和力矩。

5. 数值仿真和实验验证：为了验证机械手臂设计和优化结果的可行性和效果，进行了数值仿真和实验验证。

通过建立机械手臂的模型，输入设计参数，并通过仿真软件进行运动学和动力学分析。

同时，设计了实验装置，通过测量和对比实验数据与仿真结果，评估设计与优化的效果。

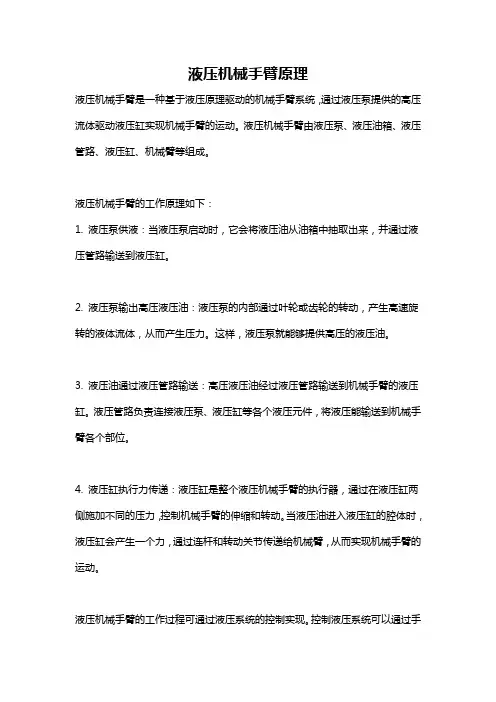

液压机械手臂原理液压机械手臂是一种基于液压原理驱动的机械手臂系统，通过液压泵提供的高压流体驱动液压缸实现机械手臂的运动。

液压机械手臂由液压泵、液压油箱、液压管路、液压缸、机械臂等组成。

液压机械手臂的工作原理如下：1. 液压泵供液：当液压泵启动时，它会将液压油从油箱中抽取出来，并通过液压管路输送到液压缸。

2. 液压泵输出高压液压油：液压泵的内部通过叶轮或齿轮的转动，产生高速旋转的液体流体，从而产生压力。

这样，液压泵就能够提供高压的液压油。

3. 液压油通过液压管路输送：高压液压油经过液压管路输送到机械手臂的液压缸。

液压管路负责连接液压泵、液压缸等各个液压元件，将液压能输送到机械手臂各个部位。

4. 液压缸执行力传递：液压缸是整个液压机械手臂的执行器，通过在液压缸两侧施加不同的压力，控制机械手臂的伸缩和转动。

当液压油进入液压缸的腔体时，液压缸会产生一个力，通过连杆和转动关节传递给机械臂，从而实现机械手臂的运动。

液压机械手臂的工作过程可通过液压系统的控制实现。

控制液压系统可以通过手动阀控制，也可以通过自动控制。

在自动控制中，通常使用伺服阀、电磁阀和传感器等元件来实现对液压泵、液压缸的控制。

在液压机械手臂的运动控制中，液压泵提供的流量和压力是很重要的参数，液压泵的流量和压力决定了机械手臂的运动速度和力量大小。

通过控制液压缸两侧的液压压力的大小和差值，可以实现机械手臂的伸缩和转动。

液压机械手臂具有结构简单、运动灵活、运动速度和力量大、稳定性高等优点，在工业生产中广泛应用于承载和搬运重物，如起重机、机械装卸车等。

此外，液压机械手臂还可以进行精确操作，如装配件、焊接、切割等工作。

总结起来，液压机械手臂通过液压泵提供的高压流体驱动液压缸实现机械手臂的运动。

通过控制液压泵的流量和压力，控制液压缸的运动，从而实现机械手臂的伸缩和转动，完成各种工作任务。

液压机械手臂具有结构简单、运动灵活、运动速度和力量大、稳定性高等优点，在工业生产中有着广泛应用。

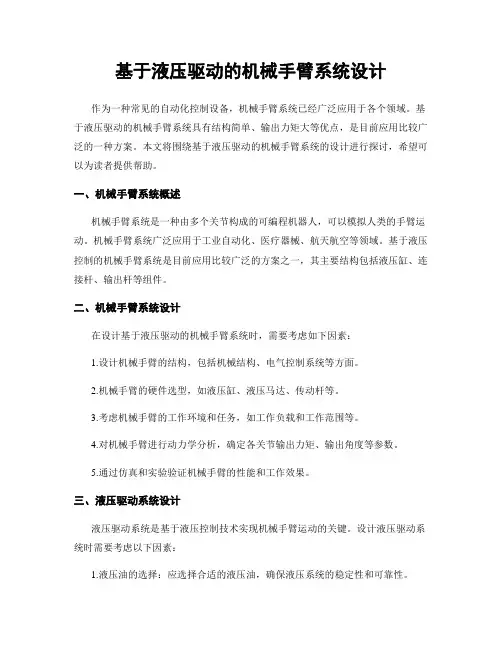

基于液压驱动的机械手臂系统设计作为一种常见的自动化控制设备，机械手臂系统已经广泛应用于各个领域。

基于液压驱动的机械手臂系统具有结构简单、输出力矩大等优点，是目前应用比较广泛的一种方案。

本文将围绕基于液压驱动的机械手臂系统的设计进行探讨，希望可以为读者提供帮助。

一、机械手臂系统概述机械手臂系统是一种由多个关节构成的可编程机器人，可以模拟人类的手臂运动。

机械手臂系统广泛应用于工业自动化、医疗器械、航天航空等领域。

基于液压控制的机械手臂系统是目前应用比较广泛的方案之一，其主要结构包括液压缸、连接杆、输出杆等组件。

二、机械手臂系统设计在设计基于液压驱动的机械手臂系统时，需要考虑如下因素：1.设计机械手臂的结构，包括机械结构、电气控制系统等方面。

2.机械手臂的硬件选型，如液压缸、液压马达、传动杆等。

3.考虑机械手臂的工作环境和任务，如工作负载和工作范围等。

4.对机械手臂进行动力学分析，确定各关节输出力矩、输出角度等参数。

5.通过仿真和实验验证机械手臂的性能和工作效果。

三、液压驱动系统设计液压驱动系统是基于液压控制技术实现机械手臂运动的关键。

设计液压驱动系统时需要考虑以下因素：1.液压油的选择：应选择合适的液压油，确保液压系统的稳定性和可靠性。

2.液压泵的选型：液压泵的选型应根据机械手臂的负载和动力需求等因素来确定。

3.液压缸和液压马达的选型：液压缸和液压马达的选型应满足机械手臂的负载和动力需求。

4.油路设计：油路设计应考虑液压系统的稳定性和可靠性，同时注意避免泄漏引起的安全隐患。

5.液压控制系统设计：液压控制系统的设计应充分考虑机械手臂的运动控制需求，实现机械手臂的精确控制。

四、机械手臂系统控制控制机械手臂系统需要考虑运动控制、位置控制、力控制等方面。

在基于液压驱动的机械手臂系统中，可以通过改变液压流量或压力来实现机械手臂的运动控制。

运动控制可以通过控制每个关节的速度和位置来实现。

位置控制可以通过控制控制阀的开合来实现。

液压机械手臂教案幼儿园教案背景液压机械手臂，是一种机械臂，由各种液压缸和机械结构组成，通过液压系统的控制，可以实现各种精确的动作。

在生产制造业中，液压机械手臂广泛应用于装配、搬运、卸载、研磨、打磨等重复性工作。

而在幼儿园中，液压机械手臂也有着重要的教育作用。

通过引导儿童亲身探索、体验和观察液压机械手臂的运作，可以帮助儿童掌握机械运动规律和液压原理，培养儿童的空间想象力和动手能力等。

教学目标•了解液压机械手臂的基础知识，如结构、原理、应用等；•学会使用手部操纵装置，控制机械臂完成特定操作；•发挥想象力和创造力，结合液压机械手臂的特点，设计制作自己的机械臂。

教学内容1. 液压机械手臂基础知识•介绍液压机械手臂的基本构成和原理；•展示不同结构的液压机械手臂，比较它们的特点和应用；•鼓励幼儿探索观察机械臂内部构造，感受压力、力量和运动规律。

2. 操作液压机械手臂•教授使用操纵装置（如手柄、液晶屏等）控制机械臂；•演示不同命令的执行效果，如上下移动、夹取和释放物品等；•让幼儿自己控制机械臂进行一系列操作，如拾取砖块、拆卸玩具等。

3. 制作自己的机械臂•鼓励幼儿设计制作自己的机械臂；•提供简单的材料和工具，如卡纸、吸管、胶水等；•引导幼儿分析机械臂的原理和特点，选择合适的结构和构成部件。

教学方法•示范教学：教师通过实物演示和操作，引导幼儿进行学习；•亲身体验：让幼儿亲自参与机械臂的控制和制作过程；•案例分析：给幼儿呈现一些具体应用场景，让幼儿思考机械臂的作用和价值；•小组讨论：组织幼儿分组讨论探究机械臂的原理和特点。

教学评价•定期观察幼儿使用机械臂的情况，评估其操作技能和表现；•组织小组展示，鼓励幼儿分享自己设计制作的机械臂；•常规性问答：通过简单问题测试幼儿对液压机械手臂的理解程度。

教学资源•液压机械手臂实物模型或示意图；•液压原理图解和介绍；•简单的材料和工具，如卡纸、吸管、胶水等。

液压机械手臂专题报告机械手手臂是连接机械手手腕、带动带动机械手手指去抓取物件，并按程序要求将其搬运到空间指定的位置的机械装置。

机械手手臂广泛应用在工业制造中，在恶劣的环境下代替人的工作，可以减轻劳动强度、保证产品质量、实现安全生产，可以提高生产的自动化水平和劳动生产率对提高工作效率和自动化水平具有重要意义。

在机械加工、冲压、铸、锻、焊接、热处理、电镀、喷漆、装配以及轻工业、交通运输业等方面得到越来越广泛的应用。

1. 机械手手臂组成机械手手臂主要由执行机构、驱动系统、控制系统等组成。

（1）执行机构机械手手手臂的执行元件为液压缸或气缸等，缸的移动带动机械手手臂的移动。

（2）驱动系统机械手手臂的驱动系统是驱动执行机构运动的动力装置，有液压、气压、电力和机械式驱动四种形式（3）控制系统控制系统是机械手手臂动作的指挥系统，用来控制动作的顺序、位置、时间、速度、加速度等。

常见控制系统有PLC控制系统和单片机控制系统等2.机械手手臂的驱动方案设计气动驱动的空气具有可压缩的特性，工作速度的稳定性较差，冲击大，而且气源压力较低，抓重一般在30公斤以下，在同样抓重条件下它比液压机械手的结构大，而机械传动机械手手臂程序是固定的不可调，灵活性差结构较大。

液动机械手手臂抓重大、传动平稳、结构紧凑、动作灵敏。

应采用液压驱动。

3.机械手手臂的控制方案设计采用可编程序控制器(PLC)对机械手进行控制时，如何工作内容改变时，只需要改变PLC的程序就可以满足工作要求，具有很好的灵活性。

4.机械手手臂部的结构选择机械手手臂在进行运动时，为了防止手臂绕轴线发生转动，以保证其运动准确可靠，并使活塞杆不受较大的弯曲力矩作用，以增加手臂的刚性，在结构设计和布局上应尽量减少运动部件的重量和减少手臂对回转中心的转动惯量。

采用单导向杆作为导向装置，它可以增加手臂的刚性和导向性。

5.液压系统的原理如下图：1邮箱2 过滤器3 液压泵4 溢流阀5 三位四通换向阀 6 节流阀7 顺序阀8 单向阀9 升降液压缸10 液控式单向阀11回转液压缸液压缸上升时进油路：油箱—过滤器—泵—换向阀右位接通—单向阀—液压缸下端油口回油路：液压缸上端油口—换向阀右位—油箱液压缸下降时进油路：油箱—过滤器—泵—换向阀左位接通—液压缸上端油口回油路：液压缸下端油口—顺序阀—换向阀左位接通—油箱手臂回转缸液压工作原理顺时针转动时：进油路：油箱—过滤器—泵—换向阀左位接通—液控单向阀—回转液压缸回油路：回转液压缸—液控单向阀6—换向阀左位接通—油箱逆时针回转时：进油路：箱—过滤器—泵—换向阀右位接通—液控单向阀6—回转液压缸回油路：回转液压缸—液控单向阀7—换向阀右位接通—油箱。

编号无锡太湖学院毕业设计（论文）题目：液压机械手的设计信机系机械工程及自动化专业学号：学生姓名：指导教师：（职称：副教授）2013年5月25日无锡太湖学院本科毕业设计（论文）诚信承诺书本人郑重声明：所呈交的毕业设计（论文）液压机械手的设计是本人在导师的指导下独立进行研究所取得的成果，其内容除了在毕业设计（论文）中特别加以标注引用，表示致谢的内容外，本毕业设计（论文）不包含任何其他个人、集体已发表或撰写的成果作品。

班级：学号：作者姓名：2013 年5 月25 日无锡太湖学院信机系机械工程及自动化专业毕业设计论文任务书一、题目及专题：1、题目液压机械手的设计2、专题二、课题来源及选题依据本课题是设计基于液压系统的机械手。

液压机械手是一种模仿人体上肢部分功能，按照预定要求输送工件或者握持工具进行操作的自动化技术设备，它可以代替手的繁重劳动，改善劳动条件，提高劳动生产率和自动化水平。

有着广阔的发展前途。

本课题通过机械手进行液压传动原理设计，实现机械手代替人力进行工作。

机械工业是国民的装备部，是为国民竞技提供装备和为人民生活提供耐用消费品的产业。

机械工业的规模和技术水品是衡量国家经济实力和科学技术水平的重要标志。

三、本设计（论文或其他）应达到的要求：1、收集相关资料，分析自己完成本课题还存在哪些方面的困难。

2、选定自己适合的制图软件，对选定的工具进行学习和具体实践。

3、对驱动油路进行仔细的研究，了解液压驱动原理，绘制油路图。

4、机械结构的分析，根据要求设计出合理轻便的机械手。

5、模拟调试后对整个液压机械手进行完善。

四、接受任务学生：班姓名五、开始及完成日期：自2012年11月12日至2013年5月25日六、设计（论文）指导（或顾问）：指导教师签名签名签名教研室主任〔学科组组长〕签名研究所所长系主任签名2012年11月12日液压机械手是模仿人的手部动作，按照给定的程序、轨迹通过液压系统实现抓取和搬运操作的自动装置。

液压机械手臂科学教案一、教学目标1. 理解液压机械臂的结构和工作原理；2. 掌握液压机械臂的运动控制方法；3. 学会进行液压机械臂的设计和调试。

二、教学内容1. 液压机械臂的概述；2. 液压系统的基本组成部分；3. 液压机械臂的结构和工作原理；4. 液压机械臂的运动控制方法；5. 液压机械臂的设计和调试。

三、教学步骤1. 导入：通过展示一些液压机械臂的应用场景，引起学生的兴趣和好奇心，激发学习的动力。

2. 知识讲解：介绍液压机械臂的概述和液压系统的基本组成部分，让学生了解液压机械臂的基本原理。

3. 实验演示：通过实物演示和模拟实验，展示液压机械臂的结构和工作原理，让学生直观感受和理解液压机械臂的运动控制方法。

4. 案例分析：选取一个具体的液压机械臂案例，让学生进行设计和调试，提升他们的实际操作能力和创新能力。

5. 总结：对本节课所学内容进行总结，强调液压机械臂的重要性和应用前景，鼓励学生在以后的学习中深入研究和应用液压机械臂。

四、教学评估1. 考察学生对液压机械臂基本概念和工作原理的理解程度，进行笔试；2. 考察学生对液压机械臂的设计和调试能力，进行实验操作评估；3. 考察学生对液压机械臂应用案例的分析和解决问题的能力，进行案例分析评估。

五、教学资源1. 液压机械臂相关的教学PPT；2. 液压机械臂实物模型；3. 液压机械臂案例分析资料；4. 相关实验设备和工具。

六、教学延伸1. 深入研究液压机械臂的控制算法和优化方法；2. 进行液压机械臂的工艺与装配实训，提升学生的实际操作能力；3. 参加液压机械臂领域的竞赛和比赛，扩展学生的视野和交流能力。

液压驱动手臂机器人的设计与控制机器人的应用已经非常普遍，它不仅能代替人类完成危险或重复性的工作，还能提升工作效率，降低人力成本。

其中，手臂机器人是最为常见的一种机器人，它能模拟人体的手臂运动，完成一系列的工作任务。

液压驱动手臂机器人具有承载能力大、速度快、可靠性高等优点，在重载负载和高性能机器人方面具有不可替代的作用。

本文将探讨液压驱动手臂机器人的设计与控制。

一、液压驱动手臂机器人的设计液压驱动手臂机器人的设计与传统机器人相比，最大的不同在于其动力来源不同。

液压驱动手臂机器人采用液压系统作为动力源，通过压力油液来驱动机器人的运动。

因此，在液压驱动手臂机器人的设计中，液压系统的设计是最为重要的。

1. 液压系统设计液压系统包括压力油液、液压泵、液压缸、液压控制阀等部分。

在设计时需要考虑各个部分的工作原理及其相互配合。

压力油液作为液压系统的传动介质，需要保证流量、压力稳定，并且不易泄漏。

液压泵则负责产生一定的压力，将液压油送入液压缸中，从而推动机器人完成工作。

液压控制阀作为控制机器人动作的核心部件，它能控制液压系统的流量、压力等参数，从而控制机器人的运动方向和速度。

2. 机器人结构设计液压驱动手臂机器人的结构有多种形式，本文以单臂式液压机器人为例进行介绍。

单臂液压机器人结构简单，由机械臂、控制系统和液压系统组成。

机械臂最好采用复合材料，这样可以达到重量轻、强度高的效果，能够适应机器人高速运动和重复性工作，同时它的运动自由度也比较大，可以适应不同的工作环境。

控制系统主要包括传感器、控制器和执行器等组件，能够实时监测机器人的动作，并做出相应的控制。

二、液压驱动手臂机器人的控制液压驱动手臂机器人的控制可以分为开环控制和闭环控制两种方式。

开环控制是指通过一系列预设的控制参数，控制机器人的动作，其缺点在于控制精度不高，无法真正适应实际工作环境。

因此，现在普遍采用闭环控制来实现机器人的准确控制。

闭环控制主要包括位置伺服控制和速度伺服控制两种方式。

机械手臂驱动方式
机械手臂无疑是当今工业领域中不可或缺的一种设备。

其中的
驱动方式则是影响其运行速度和效率的重要因素。

本文将从机械
手臂的驱动方式入手，探究其各有特点和应用场景。

一、液压驱动方式
液压驱动方式以液压油为介质，通过压缩液体将橇或柱塞移动，以实现机械手臂的运动。

该种驱动方式优点在于其能够承受高压力，并且具备大功率、简单易用、精度高、噪音小等诸多优点。

因此被广泛应用在重载、重机械、矿山等领域。

二、气压驱动方式
与液压驱动方式类似，气压驱动方式则是以空气作为介质实现
驱动。

该种方式受其使用介质的决定，更适用于低负载、运动速
度低的工作环境中。

因其可控性强、噪音小，被应用在肉制品、
烟草、包装等领域。

三、电动驱动方式
电动驱动方式则是通过电机实现驱动，又可分为直流电机和交流电机驱动。

相较于液压驱动方式的缓慢启动和缓慢停止，电动驱动方式具备良好的响应速度和速度调节范围。

同时由于无液压泄漏等问题，电动驱动方式也更加安全、节能。

四、伺服驱动方式
伺服驱动方式应用较多的是交流伺服驱动，它结合了气压、电驱及控制技术的优点，以精度高、动态响应快著称。

伺服驱动方式最大的优势在于其可实现精准定位和高速加工，同时精度和重复性也较高。

因此该种驱动方式被广泛应用于电子、自动化生产线等领域。

在机械手臂领域，驱动方式的选择既取决于工作环境和工作任务，也决定了机械手臂的性能表现。

因此，在机械手臂设计和选择时，要充分评估不同驱动方式的特点，选取适合自己工作概况的机械手臂的驱动方式，从而最大化提高生产效率。
