控制器型式试验标准

电机控制器测试标准电机控制器是电动机驱动系统中的核心部件，其性能稳定与否直接关系到整个系统的工作效率和安全性。

因此，制定一套科学合理的电机控制器测试标准对于保障电机控制器的质量和性能具有重要意义。

本文将介绍电机控制器测试标准的制定原则、测试项目和测试方法。

首先，制定电机控制器测试标准应遵循以下原则，科学性、全面性、实用性和标准性。

科学性是指测试标准应当基于电机控制器的工作原理和技术特点，合理确定测试项目和测试方法，保证测试结果的准确性和可靠性。

全面性是指测试标准应当覆盖电机控制器的各项性能指标，包括静态特性、动态特性、温度特性、耐受性等，确保对电机控制器的全面测试。

实用性是指测试标准应当具有一定的操作性和适用性，能够为电机控制器的生产和应用提供可靠的评价依据。

标准性是指测试标准应当符合国家标准和行业标准，保证测试结果的权威性和可比性。

其次，电机控制器测试标准应包括以下测试项目，静态特性测试、动态特性测试、温度特性测试、耐受性测试。

静态特性测试包括电机控制器的静态工作点测试、静态响应测试等，用于评估电机控制器在静态工况下的性能表现。

动态特性测试包括电机控制器的动态响应测试、动态稳定性测试等，用于评估电机控制器在动态工况下的性能表现。

温度特性测试包括电机控制器在不同温度下的性能测试，用于评估电机控制器在不同温度环境下的工作稳定性。

耐受性测试包括电机控制器的过载测试、抗干扰测试等，用于评估电机控制器的耐受能力和可靠性。

最后，电机控制器测试标准的测试方法应当具体明确，包括测试设备、测试环境、测试步骤、测试数据处理等。

测试设备应当选择符合国家标准和行业标准的测试设备，保证测试的准确性和可靠性。

测试环境应当模拟电机控制器实际工作环境，包括温度、湿度、电磁干扰等因素，确保测试结果具有可比性和实用性。

测试步骤应当具体详细，包括测试前的准备工作、测试中的操作流程、测试后的数据处理等，保证测试过程的规范和可控性。

测试数据处理应当科学合理，包括数据采集、数据分析、测试报告等，保证测试结果的准确性和可靠性。

型式试验规范篇一：型式试验管理制度1. 目的：对批量生产产品与型式试验合格的产品的一致性进行控制，确保认证产品持续符合产品认证规定的要求。

2. 适用范围：本规定适用认证型式试验样品的一致性的控制。

3. 职责3.1 品管部负责确定型式试验产品的结构、关键元器件/材料型号规格、标志、铭牌以及包装标志等，并确保符合认证规定要求。

3.2 质量负责人负责组织本程序的实施。

3.3 供销部负责按采购要求实施采购。

3.4 生产部按确定产品结构组织批量生产。

3.5 品管部按相关要求实施来料、成品检验，确保出厂产品符合要求。

4.定义型式试验即是为了验证产品能否满足技术规范的全部要求所进行的试验。

它是新产品鉴定中必不可少的一个环节。

只有通过型式试验，该产品才能正式投入生产，然而，对产品认证来说，一般不对再设计的新产品进行认证。

为了达到认证目的而进行的型式试验，是对一个或多个具有代表性的样品利用试验手段进行合格性评定。

型式试验的依据是产品标准。

试验所需样品的数量由论证机构确定，试验样品从制造厂的最终产品中随机抽取。

试验在被认可的独立检验机构进行，对个别特殊的检验项目，如果检验机构缺少所需的检验设备，可在独立检验机构或认证机构的监督下使用制造厂的检验设备进行。

5.作业程序5.1供销部按采购要求选择供方，并按对供方评定合格后，纳入合格供方名录中。

5.2供销部向合格供方采购物资，交生产部和品管部共同确定型式试验样品。

5.3品管部对送检样品进行确认后，交检测机构进行型式试验并跟踪结果。

5.4型式试验合格的样品结构、关键元器件/材料、标识等一经确认，妥善保管封样样机，批量生产的产品必须与其保持一致；5.4.1品管部填写《认证产品关键元器件/材料清单》作为受控文件发送各部门，按《文件控制程序》进行控制；5.4.2对于取得CCC认证的产品物料，供销部向确定的合格供方采购符合清单要求的关键元器件/材料，并对合格供方进行日常控制。

5.4.3生产部按照型式试验产品要求编制工艺流程图和工艺作业指导书，并于其中明确规定一致性控制点和控制方法。

Q/NSW 02—2004前言温度控制器是我公司根据市场和用户需要而精心设计和开发的专为家用和类似用途的电热水壶配套使用的元器配件，它是由限温器和热切断器两部分组成，它是采用双金属片为感温材料，具有工作稳定、可靠、反应灵敏，水沸能自动切断，防干烧和最终熔断保险等多种功能。

为了贯彻执行《中华人民共和国标准化法》，确保和提高产品质量，特制定本企业标准。

本标准编制格式按照GB/1.1-1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》和GB1.3-87《标准化工作导则产品标准编写规定》所采用的计量单位均为法定计量单位。

本标准的要求、试验方法主要参考了GB14536.1-98《家用和类似用途电自动控制器通用要求》GB14536.10-96《家用和类似用途电自动控制器温度敏感控制器的特殊要求》等标准的规定，出厂检验采用GB2828-87《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》进行抽样。

本标准由宁波市鑫洋电器有限公司提出本标准起草单位为：宁波市鑫洋电器有限公司本标准主要起草人：宁波市鑫洋电器有限公司企业标准Q/NXY 02—2004JXB温度控制器1范围本标准规定了温度控制器的要求、试验方法、检验规则、标志及包装、运输、储存。

本标准适用于本企业电热水壶使用的温控开关、热断路器、无绳连接器。

2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨,使用下列标准最新版本的可能性。

GB2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB14536.1-1998 家用和类似用途电自动控制器通用要求GB14536.10-1996 家用和类似用途电自动控制器温度敏感控制器的特殊要求3要求3.1产品的基本参数，额定交流电压230V，电流10A，频率50/60Hz。

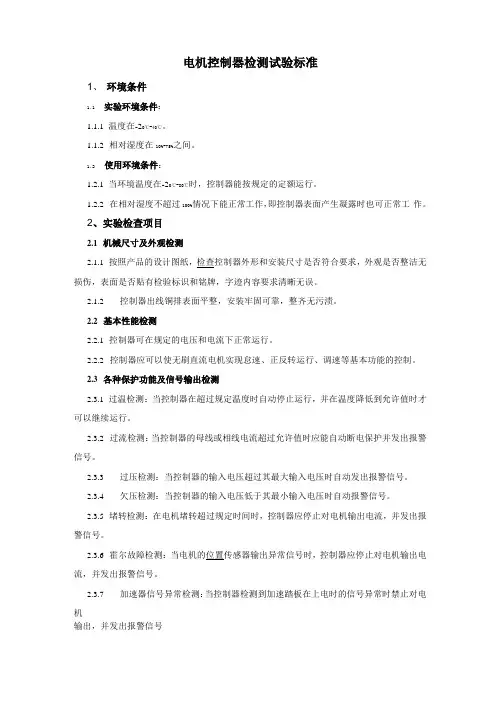

电机控制器检测试验标准1、环境条件1.1实验环境条件：1.1.1温度在-20℃-40℃。

1.1.2相对湿度在10%-75%之间。

1.2使用环境条件：1.2.1当环境温度在-20℃-80℃时，控制器能按规定的定额运行。

1.2.2在相对湿度不超过100%情况下能正常工作，即控制器表面产生凝露时也可正常工作。

2、实验检查项目2.1机械尺寸及外观检测2.1.1按照产品的设计图纸，检查控制器外形和安装尺寸是否符合要求，外观是否整洁无损伤，表面是否贴有检验标识和铭牌，字迹内容要求清晰无误。

2.1.2控制器出线铜排表面平整，安装牢固可靠，整齐无污渍。

2.2基本性能检测2.2.1控制器可在规定的电压和电流下正常运行。

2.2.2控制器应可以使无刷直流电机实现怠速、正反转运行、调速等基本功能的控制。

2.3各种保护功能及信号输出检测2.3.1过温检测：当控制器在超过规定温度时自动停止运行，并在温度降低到允许值时才可以继续运行。

2.3.2过流检测：当控制器的母线或相线电流超过允许值时应能自动断电保护并发出报警信号。

2.3.3过压检测：当控制器的输入电压超过其最大输入电压时自动发出报警信号。

2.3.4欠压检测：当控制器的输入电压低于其最小输入电压时自动报警信号。

2.3.5堵转检测：在电机堵转超过规定时间时，控制器应停止对电机输出电流，并发出报警信号。

2.3.6霍尔故障检测：当电机的位置传感器输出异常信号时，控制器应停止对电机输出电流，并发出报警信号。

2.3.7加速器信号异常检测：当控制器检测到加速踏板在上电时的信号异常时禁止对电机输出，并发出报警信号2.3.8刹车断电：当控制器检测到刹车信号输入时停止对电机输出。

2.3.9刹车复位：当控制器发生过温、过压、欠压、堵转、霍尔故障、加速器信号异常等故障后，检测到故障消失且有刹车信号输入后即可复位。

2.3.10速度输出信号：控制器应能根据电机转速的变化而输出对应的脉冲信号。

保护系统检验按照GB/T 3859.1-1993的6.4.13的要求进行。

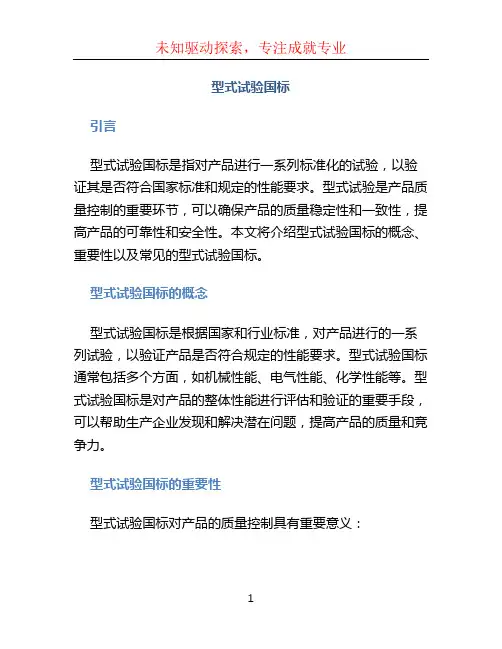

型式试验国标引言型式试验国标是指对产品进行一系列标准化的试验，以验证其是否符合国家标准和规定的性能要求。

型式试验是产品质量控制的重要环节，可以确保产品的质量稳定性和一致性，提高产品的可靠性和安全性。

本文将介绍型式试验国标的概念、重要性以及常见的型式试验国标。

型式试验国标的概念型式试验国标是根据国家和行业标准，对产品进行的一系列试验，以验证产品是否符合规定的性能要求。

型式试验国标通常包括多个方面，如机械性能、电气性能、化学性能等。

型式试验国标是对产品的整体性能进行评估和验证的重要手段，可以帮助生产企业发现和解决潜在问题，提高产品的质量和竞争力。

型式试验国标的重要性型式试验国标对产品的质量控制具有重要意义：1.保证产品质量稳定性：通过型式试验国标，可以确保产品在各个批次之间的性能一致性，避免质量差异过大的情况发生。

2.提高产品可靠性和安全性：型式试验国标可以确保产品满足国家和行业的安全要求，减少产品使用过程中的潜在风险。

3.促进产品质量提升：通过对产品进行型式试验，可以及时发现产品存在的问题，并加以解决，从而不断提高产品的质量水平。

4.增加产品竞争力：符合型式试验国标的产品可以获得相应的认证和标志，这对产品销售和市场竞争具有积极的影响。

常见的型式试验国标下面列举了一些常见的型式试验国标：1.机械性能试验：包括产品的强度、刚度、硬度、耐磨性等方面的试验。

2.电气性能试验：包括产品的电压、电流、耐压、绝缘等方面的试验。

3.化学性能试验：包括产品的耐腐蚀性、耐候性、可燃性等方面的试验。

4.尺寸和外观检验：包括产品的尺寸、形状、表面光洁度等方面的检验。

5.环境适应性试验：包括产品在不同温度、湿度、气候条件下的性能测试。

6.可靠性试验：包括产品的寿命、可靠性、故障率等方面的试验。

7.标志和说明要求：对产品的标志、说明书等进行检查和评估，确保其准确性和合规性。

结论型式试验国标对产品的质量控制至关重要，通过对产品的各个方面进行标准化的试验，可以确保产品的性能符合国家和行业的要求，提高产品的可靠性和安全性。

电动三轮车用控制器检验规程1 范围本标准规定了电动三轮车用控制器的术语和定义、技术参数、技术要求、试验方法、检验项目、检验规则及标志、包装、运输和贮存。

本标准适用于电动三轮车用控制器出厂检验与型式试验。

2引用标准XXXXXX有限公司企业标准【Q/320323 MTM02—2016 电动三轮车用控制器】。

3 术语和定义下列术语和定义适用于本标准。

3.1 额定电压控制器采用直流48V、60V、72V、96V、144V……电压（12V的整数倍）。

3.2 调速功能控制器与测试台对应接插线连接，空载扭动调速器，电机速度可以连续无极可调。

3.3 欠压保护值控制器与测试台对应接插线连接，空载拉动调速器到电机最大速，然后降低电源电压至电机停止运转时的电压值。

3.4 过压保护值控制器与测试台对应接插线连接，空载拉动调速器到电机最大速，然后加大电源电压至电机停止运转时的电压值。

4 功能检测项目及方法表一注：根据市场需求不断增加新功能检测项目。

5 技术要求5.1 一般要求5.1.1 控制器应符合本标准规定的要求,并应按规定的程序经过批准的图样和技术文件进行生产和制造。

5.1.2 控制器所用原材料应符合相关标准的要求,关键原材料应附有质量保证书;必要时应进行抽样检查,确认合格后方可使用。

5.1.3 控制器所用外协外购件应符合相关标准或技术文件的规定要求,关键件应附有产品合格证明书;必要时应进行抽样检查,确认合格后方可批量生产。

5.2 外观5.2.1 表面应光滑无裂痕，机件联接紧固，引出线完整无损，产品和检验标志内容清晰、完整、附着牢固。

5.2.2 后挡板激光打码信息包含：生产厂家、额定电压、MOS管数量、生产年月。

字迹应端正清晰。

公告车或其他特殊产品激光打码参照企业技术文件。

5.2.3 商标张贴工整，无褶皱、翻边及翘角。

商标信息包含：产品型号、客户编码、规格参数、批号、生产日期等。

具体内容及格式参照企业技术文件。

5.3关键原材料5.3.1线缆应保持清洁无污，线缆长度及规格应符合线缆图纸要求，线缆全部为正公差。
