三位数字显示的计时系统(课程设计)

电子技术课程设计报告设计题目：数字显示30秒倒计时器电路设计1、课程设计目的、意义设计目的：（1）依照原理图分析各单元电路的功能；（2）熟悉电路中所用到的1各集成块的1管脚及其功能；（3）进行电路的装接、调试，直到电路能达到规定的设计要求；（4）写出完整、详细的课程设计报告。

设计意义：数字显示30秒倒计时器是一个简单的数字电路，但是它能够扩展到很多实际应用当中来，比如篮球倒计时器、交通灯倒计时器等等。

2、设计题方案比较、论证设计方案：分析设计任务，计数器和操纵电路是系统的要紧部份。

计数器完成30秒计时功能，而操纵电路具有直接操纵计数器的启动设计、译码显示电路的显示和灭灯功能。

当启动开关闭合时，操纵电路应封锁时钟信号CP,同时计数器完成置数功能，译码显示电路显示“30”字样；当启动开关断开时，计数器开始计数；处于维持状态。

系统设计框图如图2-1所示。

数字显示30秒倒计时器实验电路如图2-2所示。

图2-1图2-23、各单元电路设计，元器件参数计算、选择、电路图绘制，整体电路图递减计数器模块计数器选用汇总规模集成电路74LS192进行设计较为简单，74LS192是十进制可编程同步加锁计数器，它采纳8421码二-十进制编码，而且有直接清零、置数、加锁计数功能。

图2-3是74LS192外引脚。

图中CPU 、CPD别离加计数、减计数的时钟脉冲输入端（上升沿有效）。

LD是异步并行置数操纵端（低电平有效），CO、BO别离是进位、借位输出端（低电平有效），CR是异步清零端，D3-D是并行数据输入端，Q3-Q是输出端。

74LS192的功能表见下表所示。

秒信号产生器秒信号产生器的电路是利用 555 按时器（图3-1）组成的秒信号发生器。

NE555 芯片有单稳态电路功能，可发生方波信号，可适当的选择电阻、电容，使其输出信号的周期为 1 秒。

本电路输出脉冲的周期为：T=*(R1+2*R2)*C，假设 T=1s，令 C=10μF,R1=39kΩ，那么R2=51k Ω。

心之所向，所向披靡单片机与接口技术课程设计题目1、基于单片机的电子秒表本设计以MCS-51系列单片机为核心，采用常用电子器件设计，一个电源开关，两个按键，三位数码管显示，打开电源开关后显示8，每秒循环左移一位，即□□8—>□8□—>8□□—>□□8—>…，按A键开始计时，实时显示所经历的时间，按B键停止计时并显示从开始到当前时刻的时间，要求精确到0.1秒，量程为0～99.9秒。

要求按键输入采用中断方式，按键A接INT0，按键B接INT1。

2、智能电动百叶窗本设计以MCS-51系列单片机为核心，采用常用电子器件设计，一个电源开关，用一台直流电机控制百叶窗叶片的旋转（正转/反转），用一个光敏电阻传感器测量室内光强度，并用两位数码管显示测量结果，设置三个按键：手动/自动切换、手动正转和手动反转，用一个发光二极管显示手动/自动状态，自动状态时二极管亮。

设置两个极限位置保护行程开关，用于保护百叶窗叶片：当正转到极限位置压下行程开关时，电机停止正转，但还可以反转；当反转到极限位置压下行程开关时，电机停止反转，但还可以正转。

按键输入采用中断方式，按键中断请求信号接INT0.单片机根据设定光强S1和S2（S2 > S1）和实测光强P控制电机M的动作：当P<=S1时，控制M正转以增加进光量；当P>S2时，控制M反转以减少进光量；当S1<P<=S2时，M停转。

3、智能温控器本设计以MCS-51系列单片机为核心，采用常用电子器件设计，一个电源开关，两个控制温度设定按键（增大 / 减小），四位数码管分别显示设定温度和实际温度，量程为0～99度，打开电源开关后设定温度值初始化为26度。

按键输入采用中断方式，两个按键分别接INT0和INT1.采用铂电阻（Pt100）温度传感器进行温度测量，模数转换采用ADC0809.单片机根据设定温度S和实测温度P控制继电器R的动作，死区设为2度：当P<=S-1时，控制R接通电加热回路；当P>S+1时，控制R断开电加热回路；当S-1<P<=S+1时，R保持原状态不变。

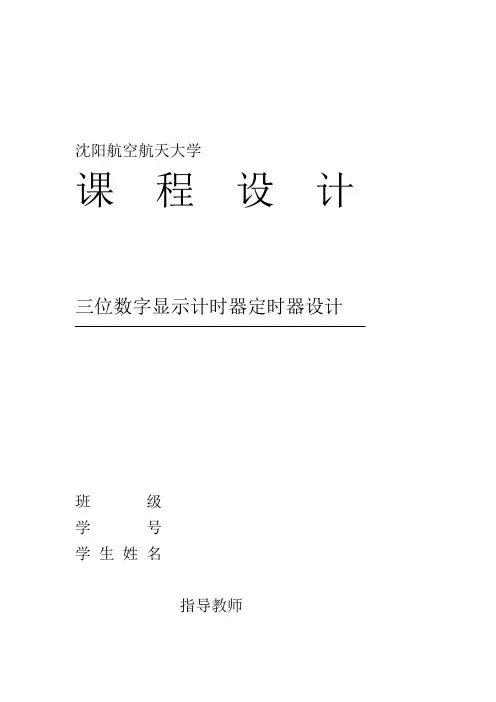

沈阳航空航天大学课程设计三位数字显示计时器定时器设计班级学号学生姓名指导教师沈阳航空航天大学课程设计任务书课程名称电子线路课程设计课程设计题目三位数字显示计时器定时器设计课程设计的内容及要求：一、设计说明与技术指标设计一个三位数字显示计时器、定时器电路，技术指标如下：①计时、定时能够任意启停，保持计时、定时结果；②开机自动复位；③最大显示时间为9分59秒；④设置时间，定时报警；二、设计要求1．在选择器件时，应考虑成本。

2．根据技术指标，通过分析计算确定电路和元器件参数。

3．画出电路原理图（元器件标准化，电路图规范化）。

三、实验要求1．根据技术指标制定实验方案；验证所设计的电路，用软件仿真。

2．进行实验数据处理和分析。

四、推荐参考资料1. 童诗白，华成英主编．模拟电子技术基础．[M]北京：高等教育出版社，2006年五、按照要求撰写课程设计报告成绩评定表：指导教师签字：2016年12月31日一、概述此次课设题目为及时定时系统，计时器和定时器在人们日常生活中有着广泛的应用，本次课程就是设计利用555定时器以及数字逻辑芯片和数码管实现数字电子计时器和定时器功能，能够满足基本的功能要求，电路要求由可控脉冲发生器、计数电路，显示数码管电路以及报警电路组成。

旨在通过这次课程设计实现知识的活学活用，能够将知识运用到实践中去，数字电路分为组合电路和逻辑电路，而本次课设则是基于对逻辑同步或者异步知识的掌握，能够根据题目选用相应的芯片，设计相应的电路，是本次实验最大的目的。

二、方案论证方案一：使用数字电路的原理设计本方案，方案一利用555定时器以及数字逻辑芯片和数码管实现数字电子计时器和定时器功能，电路要求由可控脉冲发生器、计数电路，显示数码管电路以及报警电路组成。

使用555多谐振荡器产生脉冲信号，使用数字芯片进行计数，通过LED进行报警最后使用显示译码器显示计数。

所以一共有四部分组成。

总体电路的原理框图1 图方案二：方案二采用单片机编程进行设计实现计时器或者定时器的设计。

数电课程设计报告第一章设计背景与要求设计要求第二章系统概述设计思想与方案选择各功能块的组成工作原理第三章单元电路设计与分析各单元电路的选择设计及工作原理分析第四章电路的组构与调试遇到的主要问题现象记录及原因分析解决措施及效果功能的测试方法,步骤,记录的数据第五章结束语对设计题目的结论性意见及进一步改进的意向说明总结设计的收获与体会附图电路总图及各个模块详图参考文献第一章设计背景与要求一．设计背景与要求在公共场所,例如车站、码头,准确的时间显得特别重要,否则很有可能给外出办事即旅行袋来麻烦;数字钟是一种用数字电路技术实现时、分、秒计时的装置,与机械式时钟相比具有更高的准确度和直观性,且无机械装置,具有更长的使用寿命,因此得到了广泛的使用;数字钟是一种典型的数字电路,包括了组合逻辑电路和时序电路;设计一个简易数字钟,具有整点报时和校时功能;1以四位LED数码管显示时、分,时为二十四进制;2时、分显示数字之间以小数点间隔,小数点以1Hz频率、50%占空比的亮、灭规律表示秒计时;3整点报时采用蜂鸣器实现;每当整点前控制蜂鸣器以低频鸣响4次,响1s、停1s,直到整点前一秒以高频响1s,整点时结束;4才用两个按键分别控制“校时”或“校分”;按下校时键时,是显示值以0~23循环变化；按下“校分”键时,分显示值以0~59循环变化,但时显示值不能变化;二．设计要求电子技术是一门实践性很强的课程,加强工程训练,特别是技能的培养,对于培养学生的素质和能力具有十分重要的作用;在电子信息类本科教学中,课程设计是一个重要的实践环节,它包括选择课题、电子电路设计、组装、调试和编写总结报告等实践内容;通过本次简易数字钟的设计,初步掌握电子线路的设计、组装及调试方法;即根据设计要求,查阅文献资料,收集、分析类似电路的性能,并通过组装调试等实践活动,使电路达到性能要求;第二章系统概述设计思想与方案选择方案一 ,利用数字电路中学习的六十进制和二十四进制计数器和三八译码器来实现数字中的时间显示;方案二,利用AT89S51单片机和74HC573八位锁存器以及利用C语言对AT89S51进行编程来实现数字钟的时间显示;由于方案一通过数电的学习我们都比较熟悉,而方案二比较复杂,涉及到比较多我们没学过的内容,所以选择方案一来实施;简易数字钟电路主体部分是三个计数器,秒、分计数器采用六十进制计数器,而时计数器采用二十四进制计数器,其中分、时计数器的计数脉冲由校正按键控制选择秒、分计数器的溢出信号或校正10Hz计数信号;计数器的输出通过七段译码后显示,同时通过数值判断电路控制蜂鸣器报时;各功能块的组成分频模块,60进制计数器模块,24进制计数器模块,4位显示译码模块,正点报时电路模块,脉冲按键消抖动处理模块工作原理一．简易数字钟的基本工作原理是对1Hz标准频率秒脉冲进行计数;当秒脉冲个数累计满60后产生一个分计数脉冲,而分计数脉冲累计满60后产生一个时计数脉冲,电路主要由3个计数器构成,秒计数和分计数为六十进制,时计数为二十四进制;将FPGA开发装置上的基准时钟OSC作为输入信号通过设计好的分频器分成1Hz~10MHz8个10倍频脉冲信号;1Hz的脉冲作为秒计数器的输入,这样实现了一个基本的计时装置;通过4位显示译码模块,可以显示出时间;时间的显示范围为00时00分~23时59分;二．当需要调整时间时,可使用数字钟的时校正和分校正进行调整,数字钟中时、分计数器都有两个计数脉冲信号源,正常工作状态时分别为时脉冲和分脉冲；校正状态时都为5~10Hz的校正脉冲;这两种状态的切换由脉冲按键控制选择器的S 端来实现;为了更准确的设定时间,需要对脉冲按键进消抖动处理;三．电路在整点前10 秒钟内开始控制蜂鸣器报时,可采用数字比较器或逻辑门判断分、秒计数器的状态码值,以不同频率的脉冲控制蜂鸣器的鸣响;第三章单元电路设计与分析各单元电路的选择1分频模块,设计一个8级倍率为10 的分频电路,输出频率分别为1Hz 、10Hz、100 Hz、1k Hz、10k Hz、100k Hz、1 MHz、10MHz8组占空比为50%的脉冲信号;260进制计数器模块,采用两片74161级联;324进制计数器模块,采用两片74161级联;44位显示译码模块,由分频器,计数器,数据选择器,七段显示译码,3-8线译码器构成一个4位LED数码显示动态扫描控制电路;其中4位计数器用74161,数据选择器用74153,七段显示译码器部分采用AHDL硬件描述语言设计;5正点报时电路模块,该模块采用与门和数据选择器74153构成6脉冲按键消抖动处理模块,采用D触发器实现消抖动,从而能够比较精确地设定时间;设计及工作原理分析1分频模块要输出8级频率差为10倍的分频电路,可采用十进制计数器级联实现;集成十进制计数器的类型很多,比较常用的有74160、74162、74190、74192和7490等;这里采用7490来实现分频,7490是二-五-十进制加计数器,片上有一个二进制计数器和一个异步五进制计数器;QA是二进制加计数器的输出,QB、QC、QD是五进制加计数器的输出,位序从告到低依次为D,C,B;该分频器一共用到7片7490,初始信号输入到第一片7490的CLKB 端口,QD输出端连接到CLKA端,作为输入,从QA引出1MHz的output端口,并引线到第二片7490的CLKB端口,依此类推,直到第七片7490连接完成如附图所示;每片7490相当于一个五进制计数器和一个二进制计数器级联实现了十进制加计数,从而实现分频;分频模块图如图所示分频模块内部结构图如下图所示260进制计数器模块采用两片74161级联,如图,下面一片74161做成十进制的,初始脉冲从CLK输入,ENT和ＥＮＰ都接高电平,而QD与QA用作为与非门的两个输入,与非门输出分别连接到自身的LDN端与上面一片74161的CLK端；上面一片74161的QC和QA端作为与非门的两个输入通过输出连接到自身的LDN,ENT 和ENP接高电平;下面一片实现从0000到1001即0~9十个状态码的计数,当下面一片为1001状态时,自身的LDN为低电平,此时QD,QC,QB,QA的状态恢复到0000,即从0开始从新计数,而上面一片74161的CLK电平改变,上面一片74161开始计数为0001,实现从0000~到0101即0到5六个状态码的计数,当上面一片状态为0101时,LDN为低电平,此时计数器为0000;这样子通过两片74161就实现了一个六十进制计数器;下图为六十进制计数器模块的示意图由六十进制计数模块构成的秒分计数如下图,下面那块六十进制技术模块表示为妙,上面那块六十进制计数模块表示为分;当妙计数模块的状态为0101 1001时,向分计数模块进位, 即通过74153M的输入C1,此时74153M输出接到分计数模块的输入端 ,通过74153M作为选择器,实现进位控制;324进制计数器模块采用两片74161级联,如图,下面一片74161做成十进制的,初始脉冲从CLK输入,ENT和ＥＮＰ都接高电平,而QD与QA用作为与非门的两个输入分别连接到自身的LDN端与上面一片74161的CLK端；上面一片74161的QB非门的一个输入通过输出连接到自身的LDN,ENT 和ENP接高电平,并且上面74161的QB端和下面一块74161的QC端通过与非门输出接到两片74161的清零端CLRN;下面一片实现从0000到1001即0~9十个状态码的计数,当下面一片为1001状态时,自身的LDN为低电平,此时QD,QC,QB,QA的状态恢复到0000,即从0开始从新计数,而上面一片74161的CLK电平改变,上面一片74161开始计数为0001,实现从0000~到0010即0到2三个状态码的计数,当上面一片状态为0010即2时,下面一片状态为0100即4时,两块74161的CLRN为低电平,此时两块74161的状态都为0000,即实现了23时过后显示00时;这样子通过两片74161就实现了一个24进制计数器;下图为24进制计数器模块示意图由二十四进制计数模块构成的时计数模块如图,下面那块六十进制技术模块表示为分,上面那块24进制计数模块表示为时;当分计数模块的状态为0101 1001时,向时计数模块进位, 即通过74153M的输入C1,此时74153M输出接到时计数模块的输入端 ,通过74153M作为选择器,实现进位控制;二十四进制计数模块构成的时计数模块44位显示译码模块由分频器,计数器,数据选择器,七段显示译码,3-8线译码器构成一个4位LED数码显示动态扫描控制电路;4位计数器由74161构成;如下图所示74161构成的4位计数器数据选择器采用两片74153 和一片74153M两片74153实现连在一起实现对四个数字的选择,而一片74153M实现对小数点的选择;如下图所示74153M构成的数据选择器两片74153构成的数据选择器七段显示译码器部分采用AHDL硬件描述语言设计,语句如下：subdesign ymqdata_in3..0 :input;a,b,c,d,e,f,g :output;begintabledata_in3..0 =>a,b,c,d,e,f,g;b"0000" =>1,1,1,1,1,1,0;b"0001" =>0,1,1,0,0,0,0;b"0010" =>1,1,0,1,1,0,1;b"0011" =>1,1,1,1,0,0,1;b"0100" =>0,1,1,0,0,1,1;b"0101" =>1,0,1,1,0,1,1;b"0110" =>0,0,1,1,1,1,1;b"0111" =>1,1,1,0,0,0,0;b"1000" =>1,1,1,1,1,1,1;b"1001" =>1,1,1,0,0,1,1;b"1010" =>1,1,1,0,1,1,1;b"1011" =>0,0,1,1,1,1,1;b"1100" =>1,0,0,0,1,1,0;b"1101" =>0,1,1,1,1,0,1;b"1110" =>1,0,0,1,1,1,1;b"1111" =>1,0,0,0,1,1,1;end table;end;整个四位显示译码模块如图所示5正点报时电路模块该模块采用与门和数据选择器74153构成,如下图所示;7个输入端口的与门控制A,当时间在59分51s,53s,55s,57s,59s的时候,A为高电平1,当秒的个位数为9时,B为高电平1,A为1,B为0时,输出C1低频率信号,A为1,B为1时输出C3高频率信号,实现整点的不同频率的报时电路;整点报时电路模块6脉冲按键消抖动处理模块采用D触发器实现消抖动,从而能够精确地设定时间;校正状态为5HZ的校正脉冲,分频器输出的10HZ通过T触发器得到5HZ的校正脉冲;如图脉冲按键消抖动处理模块通过T触发器得到的5HZ校正脉冲第四章电路的组构与调试遇到的主要问题1在用74161做二十四进制计数器时,没有深入考虑,打算采用第一片六进制,第二片四进制级联而成,结果出现问题;2时、分调整按键没有安装消抖动装置;3在设置简易数字钟的分时,时计数器也会进;现象记录及原因分析1虽然也能够计数实现二十四进制,但是不能与七段显示译码器配合使用,不能显示直观的数值,这样给用户带来不便;2在下载调试的时候,我要进行时分调整,但是有时按一下子脉冲键会进两个数值,这样子给时分的设置带来了麻烦,原因是按键没有采用消抖动装置;3在调试的时候,打算通过按键调整分,但是发现时计数器也会进位,这就不符合要求了,原因是调整分时,各计数器都按正常状况在计数,所以会按正常情况产生进位;解决措施及效果1仍然采用两片74161,第一片可以从0~9,第二片只能从0~2,而且当第二片为2的时候,第一片到4的话就都清零复位,这样不仅实现了二十四进制计数器,而且能与七段显示译码器配合使用,直观的显示数字;2在脉冲控制按键上加上了D触发器,这样子可以达到消抖动的效果;3加上选择器,把两路信号分开,当调整分的时候,不对时计数器产生进位,这样子就不会产生十进位了,解决了这个问题;功能的测试方法、步骤,记录的数据1简易数字钟的测试,将电路图连好后,分析与综合,仿真,编译,下载到仪器上,表示秒的小数点按1Hz,占空比50%跳动,分从0~59计数,分过了59后,向时计数器进1;2整点点报时功能的测试,到了整点,即59分51s,53s,55s,57s时蜂鸣器低频率间断性鸣响,59分59秒时,蜂鸣器高频率鸣响一次;3时、分调整功能的测试,按分调整键,分按一定的频率逐次加一,但是时显示不变；按时调整键,时按一定的频率逐次加一,但是分显示不变;第五章结束语对设计题目的结论性意见及进一步改进的意向说明简易数字钟的设计中,主要运用了分频器,六十进制计数器,二十四进制计数器,动态扫描显示电路,选择器,按键消抖以及门电路等数字电路方面的知识;可以在简易数字钟的基础上加上24小时和12小时转换功能,秒表功能,闹钟功能,这样更能满足人们的使用需求;总结设计的收获与体会简易数字钟的设计及实验当中,我坚持了下来,上学期的数电我学的并不好,而且对软件应用的接受能力不强,刚开始的时候做的很慢,看到别人都做好了,心里比较着急,于是,我找出了数电课本,复习所涉及的知识点,并练习所学软件,终于有了进步,可以更上同学们的进度,但数字钟的设计一直困扰我,看到别人拓展功能都做好了,自己基本的都还没做好,心里很急;在设计的过程中,碰到了很多的困难,遇到了很多问题,不断地思考与尝试,以及向同学和老师请教,但还是没能完全设计好,以后有时间还得多去实验室尝试,争取做好一些拓展功能;通过这次设计,对上学期学习的数字电路的相关知识得到了复习和巩固,也查阅了一些相关的资料,也加深了我对数字电路应用的理解,总之这次的电子技术课程设计受益匪浅;参考文献：基于FPGA的数字电路系统设计西安电子科技大学出版社数字电子技术基础电子工业出版社数字电路与逻辑设计实验及应用人民邮电出版社附图1.分频模块分频器仿真波形下图为分频器线路图2.60进制计数器模块60进制计数器仿真波形3.24进制计数器模块24进制计数器仿真波形4. 4位显示译码模块七段显示译码器模块七段显示译码器部分采用AHDL硬件描述语言设计,语句如下：subdesign ymqdata_in3..0 :input;a,b,c,d,e,f,g :output;begintabledata_in3..0 =>a,b,c,d,e,f,g;b"0000" =>1,1,1,1,1,1,0;b"0001" =>0,1,1,0,0,0,0;b"0010" =>1,1,0,1,1,0,1;b"0011" =>1,1,1,1,0,0,1;b"0100" =>0,1,1,0,0,1,1;b"0101" =>1,0,1,1,0,1,1;b"0110" =>0,0,1,1,1,1,1;b"0111" =>1,1,1,0,0,0,0;b"1000" =>1,1,1,1,1,1,1;b"1001" =>1,1,1,0,0,1,1;b"1010" =>1,1,1,0,1,1,1;b"1011" =>0,0,1,1,1,1,1;b"1100" =>1,0,0,0,1,1,0;b"1101" =>0,1,1,1,1,0,1;b"1110" =>1,0,0,1,1,1,1;b"1111" =>1,0,0,0,1,1,1;end table;end;整个4位显示译码模块四位显示译码模块。

课程设计报告课程名称：单片机原理与接口技术课程设计设计题目：三位倒计时器院系：机电工程学院班级：2012级电气工程及其自动化专业姓名：XXX学号：2012XXXX指导教师：XXXX设计时间：2014年X月X日出勤实物报告总分目录前言 (1)第一章设计方案 (1)1.1 设计内容及要求 (1)1.1.1 设计内容 (1)1.1.2设计要求 (1)1.1.3功能设计 (2)1.2硬件设计 (2)1.2.1 矩阵键盘电路设计 (2)1.2.2数码管电路设计 (3)1.2.3 LED及蜂鸣器电路设计 (4)1.2.4单片机主电路设计 (4)1.2.5上电电路的设计 (5)1.2.6总电路图 (5)1.3总体方案 (6)第二章软件设计 (7)2.1 倒计时部分 (7)2.1.1 键盘扫描子程序 (8)2.1.2 0到9按键功能子程序和键盘显示子程序 (9)2.1.3 一位转多位十进制子程序 (12)2.1.4 TMR0中断服务子程序 (13)2.1.5 倒计时显示子程序 (15)2.2 附加功能部分 (15)2.2.1 暂停和继续 (16)2.2.2 计数功能 (17)2.2.3 复位和归零 (17)2.3 结束提示部分 (18)2.4 程序部分总结 (18)第三章实物照片 (19)3.1 实验板照片 (19)3.2 脱机运行照片 (19)第四章问题与体会 (21)结论 (22)参考文献 (23)附录：程序清单 (24)前言此次课程设计的内容为三位数的倒计时器的设计。

目前倒计时器的发展已经相当先进，我做这次设计的主要目的是想更进一步了解基本电路的设计流程，以提高自己的设计理念，使自己的动手动脑能力有更进一步提高。

通过解决现实生活中的问题，巩固和加深单片机课程中所学的理论知识和实验能力，加深对单片机软硬件知识的理解，以获得初步的应用经验，为以后从事生产和科研工作打下一定的基础。

本次设计注重对单片机工作原理以及键盘控制及显示原理的理解，能够提高自己的动手能力和设计能力，以培养自己的创新能力，做到理论和实践相结合。

课程设计报告课程设计名称：三位数字显示计时定时器设计专业班级： 0212112****：**学号： ********* 同组人员：****：***课程设计时间： 2周目录1 设计任务、要求以及文献综述 (1)2 原理叙述和设计方案 (1)2.1 设计方案选择和论证 (1)2.2 电路的功能框图及其说明 (1)2.3 功能块及单元电路的设计、计算与说明 (2)2.4 总体电路原理图 (4)3 电路的仿真与调试 (4)3.1 电路仿真 (4)3.2 调试中出现的问题及解决方法 (5)4 制作与调试 (6)4.1元件清单、实物照片 (6)4.2制作与调试过程中遇到的问题及解决办法 (7)5心得体会 (8)6 参考文献 (8)附录 (8)三位数字显示计时定时器设计1 设计任务、要求以及文献综述3位数字显示计时定时器是一个典型的利用数字系统的例子。

所谓数字系统，是指由若干数字电路及逻辑部件组成并且能够进行采集、加工、处理及传送数字信号的设备。

一个完整的数字系统通常由输入电路、输出电路、控制电路、若干个子系统和时基电路等部分组成。

设计要求如下：1、计时功能。

能任意启停，保持计时结果；2、开机自动复位；3、最大计时显示为9分59秒；4、定时报警。

2 原理叙述和设计方案2.1 设计方案选择和论证方案一：设计的3位数字显示计时定时器则分别有4个子系统组成：秒脉冲时间标准产生电路、计数器、译码器和显示器、开机自动清零电路、计时启停控制电路方案二：实现一个三位数字显示的秒表系统，单片机，lcd1602显示屏，矩阵键盘等组成部分。

秒计数电路满60向分计数电路进位（显示00~59s），分计数电路满足10（显示0~9）后停止并且灯亮，等待重新复位计时。

论证：方案二比方案一好。

理由一：方案二显示的最终结果比较直观。

理由二：方案二可更改性好，方便日后的改进。

2.2 电路的功能框图及其说明根据原理正确、易于实现、且实验室有条件实现的原则确定设计方案，画出总体设计功能框图，如图2.1所示。

1前言：数字钟是采用数字电路实现对“时”、“分”、“秒”数字显示的计时装置。

数字钟的精度、稳定度远远超过老式机械钟。

与传统机械钟相比，它具有走时准确、显示直观无机械传动装置等优点。

数字钟已成为人们日常生活中必不可少的物品，广泛用于个人家庭以及车站、码头、剧场、办公室等公共场所，给人们的生活、学习、工作、娱乐带来极大的方便。

钟表的数字化给人们生产生活带来了极大的方便。

它扩展了钟表原有的报时功能，诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、定时启闭电路、定时开关烘箱、通断动力设备，甚至各种定时电气的自动启用等，这些都是以钟表数字化为基础的。

因此，研究数字电子钟以及扩大其在生活中的应用，有着非常现实的意义。

尽管目前市场上已有现成的数字钟集成电路芯片，价格便宜，使用也非常方便。

鉴于数字钟电路的基本组成包含了数字电路的主要组成部分，为了帮助同学们将已经学过的比较零散的数字电路的知识能够有机的、系统地联系起来用于实际，培养综合分析、设计电路的能力，进行数字钟的设计是必要的。

系统的工作原理：由振荡器产生稳定的分频脉冲信号作为数字钟的时间基准，然后经过分频器输出标准的秒脉冲。

秒计数器满60后向分计数器进位，分计数器满60后向小时计数器进位，小时计数器按“24翻1”规律计数。

计数器的输出分别由译码器译出后送显示器显示。

当计时出现误差时，可以用校时电路校时时和分。

在数字显示方面，本设计采用七段数码管显示，非常直观。

本设计是最基本的数字电子钟，实现了时间的显示与校时，并对定时闹钟，日期，星期等的功能实现打下了基础。

在这个基础上，加上寄存器可以实现闹钟的定时功能，对于星期的显示只需对时进行计数就可以做到，至于日期要复杂一些，因为日期不是每个月的天数都一样的，还要考虑闰年的情况，故只做探讨。

第1页2总体设计方案2.1方案提出数字电子钟一般由六个部分组成，如图2.1.1所示。

其中振荡器和分频器组成标准的秒信号发生器，由不同进制的计数器、译码器和显示器组成计时系统。

《微机原理与接口技术》课程设计报告题目： LED数码管倒计时系统专业名称：电子信息工程班级：学号：姓名：2016年 11月LED数码管倒计时系统李聪毅（信息工程学院）摘要：本次设计用了8086 CPU芯片以及8255A芯片、8253芯片和数码管等辅助硬件电路，进行了数码管倒计时的设计。

进行了软件设计并编写了源程序。

数码管倒计时在人们的日常生活中运用广泛。

本系统采用8086为中心器件来设计数码管倒计时系统，系统实用性强、操作简单、扩展强。

本设计就是采用8086最小方式下在Protues7.8软件下模拟倒计时显示时间。

本设计系统由8255AI/O口扩展系统、LED数码显示系统等几大部分组成，本系统采用8086汇编语言编写，主要编写了主程序，LED数码管显示程序等。

总体上完成了软件的编写。

关键词：8086微机系统；倒计时；LED显示系统1 概述1.1 课程设计应达到的目的通过本课程设计，使学生掌握控制系统设计的一般步骤，掌握系统总体控制方案的设计方法。

使学生进一步掌握微型计算机应用系统的硬、软件开发方法，输入/输出(I/O)接口技术，应用程序设计技术，并能结合专业设计简单实用的微型计算机应用系统。

针对课堂重点讲授内容使学生加深对微型计算机硬件原理的理解及提高汇编语言程序设计的能力，为以后的毕业设计搭建了微机系统应用平台，提高学生的开发创新能力。

1.2 课题训练内容设计一个基于8086微型计算机的一个LED数码管倒计时系统，要求能完成基本的倒计时功能；要求学生了解80868微型计算机控制系统的基本设计方法与思路，能独立查阅资料并汇总，具备一定的控制系统设计能力，掌握绘制电路原理图的能力，能编写一定难度的汇编程序并调试。

1.3 设计一个模拟交通信号灯控制系统，要求：1）系统功能：闭合倒计时开关后，LED数码管能自动开始倒计时，能在数码管每隔1秒钟，计时器减1，并具有随时能够暂停的功能，重新闭合开关后能继续倒计时，直到倒计时结束，数码管显示为0为止。

电子技术课程设计一、课程设计目的：1．电子技术课程设计是电气工程专业学生一个重要实践环节，主要让学生通过自己设计并制作一个实用电子产品，巩固加深并运用在《模拟电子技术》和《数字电子技术》课程中所学的理论知识；2．经过查资料、选方案、设计电路、撰写设计报告、制作电子产品等，加强在电子技术方面解决实际问题的能力，基本掌握常用电子线路的一般设计方法、设计步骤和设计工具，提高电子线路的设计、制作、调试和测试能力；3．课程设计是为理论联系实际，培养学生动手能力，提高和培养创新能力，通过熟悉并学会选用电子元器件，为后续课程的学习、毕业设计、毕业后从事生产和科研工作打下基础。

二、课程设计收获：1.学习电路的基本设计方法；加深对课堂知识的理解和应用。

2.完成指定的设计任务，理论联系实际，实现书本知识到工程实践的过渡；3.学会设计报告的撰写方法。

三、课程设计教学方式：以学生独立设计为主，教师指导为辅。

四、课程设计一般方法1. 淡化分立电路设计，强调集成电路的应用一个实用的电子系统通常是由多个单元电路组成的，在进行电子系统设计时，既要考虑总体电路的设计，同时还要考虑各个单元电路的选择、设计以及它们之间的相互连接。

由于各种通用、专用的模拟、数字集成电路的出现，所以实现一个电子系统时，根据电子系统框图，多数情况下只有少量的电子电路的参数计算，更多的是系统框图中各部分电子电路要正确采用集成电路芯片来实现。

2. 电子系统内容步骤：总体方案框图---单元电路设计与参数计算---电子元件选择---单元电路之间连接---电路搭接调试---电路修改---绘制总体电路---撰写设计报告(课程设计说明书)（1）总体方案框图：反映设计电路要求，按一定信息流向，由单元电路组成的合理框图。

比如一个函数发生器电路的框图：（2）单元电路设计与参数计算---电子元件选择：●基本模拟单元电路有：稳压电源电路，信号放大电路，信号产生电路，信号处理电路（电压比较器，积分电路，微分电路，滤波电路等），集成功放电路等。

数字电子技术课程设计题目篮球比赛数字计分牌姓名：所在学院：所学专业：班级学号指导教师完成时间：摘要随着社会的发展、科技的进步以及人们生活水平的逐步提高各种方便于生活的电子产品开始进入人们的生活。

数字记分牌就是这样的一款电子产品它的出现代替了记分员手动翻动记分牌积分的繁琐劳动使各种比赛进入了智能、高效、精准的人机互动时代，在体育比赛中具有重要意义。

我们本次设计的项目是篮球比赛数字记分牌，用于对篮球比赛的比赛双方实时积分。

基于篮球比赛的特点，我们选取了专门的设计方案，用三个LED数码管显示比赛一方的得分，记分员可根据现场比赛得分情况实时记录各队的得分并及时反馈到LED数码管上。

关键词篮球比赛数字记分牌 LED数码管目录1 绪论 (2)1.1篮球积分牌的设计意义 (2)1.2设计目的 (2)1.3 系统的主要功能 (2)2 总体设计方案 (3)2.1设计要求 (3)2.2方案选择 (3)2.3方案框图 (4)3 设计步骤及原理 (5)3.1、单元电路设计与参数计算 (5)3.1.1.74192功能表 (5)3.1.2.74160功能表 (5)4 元器件的选择 (9)心得体会 (10)参考文献 (10)1 绪论1.1篮球积分牌的设计意义体育比赛计分系统是对体育比赛过程中所产生的时间，比分等数据进行快速采集记录，加工处理，传递利用的信息系统。

根据不同运动项目的不同比赛规则要求，体育比赛的计时计分系统包括测量类，评分类，命中类，制胜类得分类等多种类型。

篮球比赛是根据运动队员在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时系统是一种得分类型的系统。

篮球比赛的得分系统由计时器等多种电子设备组成，同时，根据目前高水平篮球比赛要求，完善的篮球比赛计时系统设备应能够与现场成绩处理，现场大屏幕，电视转播车等多种设备相连，以便实现高比赛现场感，表演娱乐观众等功能目标。

1.2设计目的1、熟悉中规模集成可逆计数器，译码器和显示器的功能；2、培养创造性地运用所学知识进行数字系统设计的能力和兴趣；3、了解数字系统的实验及调试方法，以及一般故障的排除方法1.3 系统的主要功能1.有得1分、2分和3分的情况，电路要具有加、减分及显示的功能。

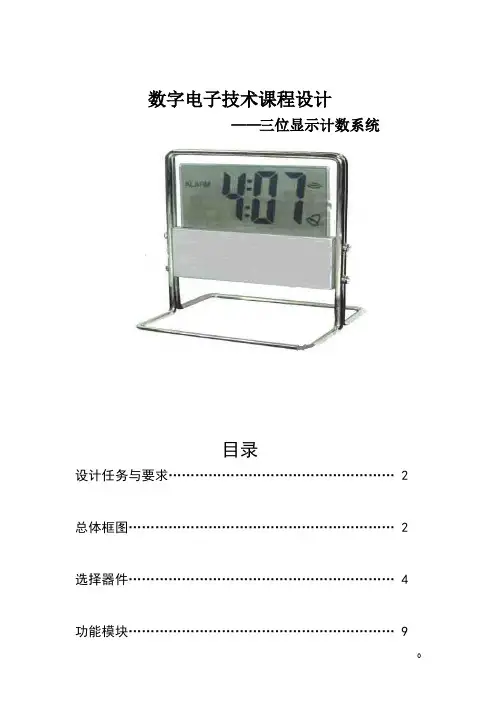

数字电子技术课程设计——三位显示计数系统目录设计任务与要求 (2)总体框图 (2)选择器件 (4)功能模块 (9)总体设计电路图 (11)总结 (12)参考文献 (19)三位显示计数系统一、设计任务与要求三位显示计数是一种用数字显示的计时装置。

三位显示计数由以下几部分组成：555定时器组成的多谐振荡器；十进制的秒十位计数器、五进制的秒个位计数器和十进制的分计数器；秒十位、秒个位、分的数码显示部分；连续脉冲电路等。

用中小规模集成电路设计一台能显示分、秒的三位显示计数系统，具体要求如下：1.计数系统可以记时，且可以控制。

2.要求精度到秒，开机自动清零。

3.最大计时为9分59秒。

二、总体框图1. 三位显示计数系统组成电路的总体框图如下图所示：图1三位显示计数系统组成总体框图2. 设计思路及模块功能为实现总任务，首先要提供一个标准时间，即提供一个周期为一秒的方波信号。

由于最大计时为９分５９秒，因此需要三位计数电路，即秒个位、秒十位、分个位。

计数之后进行译码显示。

另外，还需要启停控制电路和复位开关。

（1）秒脉冲发生器秒脉冲发生器是计数系统的核心部分，它的精度和稳定度决定了计数系统的质量，本实验可采用555定时器组成的多谐振荡器发出的脉冲经过分频获得1HZ的秒脉冲，或者是在数字电子技术实验箱上直接采用1HZ的开关。

(2)计数译码显示秒个位、秒分位、分别为10、6和10进制计数器。

秒个位、分均为十进制，即显示0～9。

秒个位为五进制计数器，显示为0～5。

图3：计数显示系统(3)启停控制启停输入控制的作用在于控制整个电路何时开始工作、何时停止工作，启动控制应该放在振荡器边。

由于计时电路是供比赛用的，所以在裁判喊预备时按下按钮，一旦枪响，瞬间放开按钮开始计时，也就是说组成的控制电路应该是下降沿触发有效。

电路图如下：图4：启停控制系统三、选择器件实验所用器件如下：各器件的逻辑框图、逻辑符号、逻辑功能表、内部原理图及逻辑功能分别如下：1.74LS0074系列与非门的电线电缆与三极管组成的TTL反相器的典型电路的区别在于输入端改成了夺发射极三极管。

数电课程设计报告-数字电子钟东北大学第一篇：数电课程设计报告-数字电子钟东北大学课程设计报告设计题目：数字电子钟设计与实现班级：学号：姓名：指导教师：设计时间：摘要数字时钟已成为人们日常生活中必不可少的必需品，广泛于个人家庭以及办公室等公共场所，给人们的生活、学习、工作、娱乐带来了极大的方便。

由于数字集成电路技术的发展采用了先进的三石英技术，使数字时钟具有走时准确、性能稳定、携带方便等优点，它还用于计时、自动报时及自动控制等各个领域。

尽管目前市场上已有现成的数字时钟电路芯片出售，价格便宜、使用也方便，但鉴于数字时钟电路的基本组成包含了数字电路的组成部分，因此进行数定时钟的设计是必要的。

在这里我们将已学过的比较零散的数字电路的知识有机的、系统的联系起来用于实际，来增养我们的综合分析和设计电路的能力。

本次设计以数字时钟为主，实现对时、分、秒数字显示的计数器计时装置，周期为24小时，显示满为23时59分59秒并具４有校时功能的数电子时钟。

电路主要采用中规模的集成电路，本电路主要脉冲产生模块、校时模块、两个六十进制模块（分、秒）、一个二十四进制模块（时）和一个报时逻辑电路组成。

时、分、秒再通过BCD-7段译码显示屏显示出来。

关键词：计数器译码器校时目录概述2 课程设计任务及要求2.1 设计任务2.2 设计要求3 理论设计3.1方案论证3.2 系统设计3.2.1 结构框图及说明3.2.2 系统原理图及工作原理3.3 单元电路设计3.3.1秒脉冲电路设计3.3.2时、分、秒计数器电路3.3.3校时电路3.3.4译码显示电路3.3.5定时电路设计4.软件仿真4.1 仿真电路图4.2 仿真过程4.2 仿真结果5.结论6.使用仪器设备清单7.参考文献。

8.收获、体会和建议。

5 5 8 10 11 13 15 16181919202.课程设计及要求2.1设计任务数字电子时钟是一种用数字电路技术实现“时”、“分”、“秒”计时的装置。

课程设计任务书学生姓名：专业班级：指导教师：许建霞工作单位：信息工程学院题目: 出租车计价器的设计与实现初始条件：本设计既可以使用集成译码器、计数器、定时器、脉冲发生器和必要的门电路等，也可以使用单片机系统构建多功能数字钟。

用数码管显示行驶里程、停车时间和计费值。

要求完成的主要任务: （包括课程设计工作量及技术要求，以及说明书撰写等具体要求）1、课程设计工作量：1周。

2、技术要求：1）设计一个出租车计价器。

要求用4位数码管显示行驶里程、停车时间和计费值，采用按键切换显示物理量。

2）出租车的起步价为3元，当里程行驶到1km后，费用为4元；当里程行驶到1.5km后，费用为5元；，当里程行驶到2km后，费用为6元；当里程行驶到2.5km后，费用为7元；当里程行驶到3km后，费用为8元；此后每公里计费为0.7元/0.5km。

停车每达3分钟，增加0.7元。

3）具有秒、分为60进制计数功能，能显示分、秒停车状态的计时结果，格式为：00:00min。

按照轮胎转动1圈为1m计算，计算并显示行驶的里程结果，格式为：000.0km。

能显示乘车费用，格式为：000.0元。

4）确定设计方案，按功能模块的划分选择元、器件和中小规模集成电路，设计分电路，画出总体电路原理图，阐述基本原理。

3、查阅至少5篇参考文献。

按《武汉理工大学课程设计工作规范》要求撰写设计报告书。

全文用A4纸打印，图纸应符合绘图规范。

时间安排：1、2013年5 月17日，布置课设具体实施计划与课程设计报告格式的要求说明。

2、年月日至年月日，方案选择和电路设计。

3、年月日至年月日，电路调试和设计说明书撰写。

4、2013年7月5日，上交课程设计成果及报告，同时进行答辩。

指导教师签名：年月日系主任（或责任教师）签名：年月日目录1. 1 原理图的设计 (4)1.1方案的选择、比较 (4)1.1.1 方案一 (4)1.1.2 方案二 (5)1.1.3 方案比较选择 (6)1.2 方案二的说明及电路 (6)1.2.1 AT89S52单片机及最小系统 (6)1.2.2 振荡电路 (7)1.2.3 按键单元 (7)1.2.4 显示单元 (8)1.2.5 存储单元 (9)1.3 系统总程序 (10)1.3.1系统总程序 (10)1.3.2 行驶路程子程序 (11)1.3.3 等待时间子程序 (12)1.4主要电路图及工作原理 (14)2 仿真结果分析 (15)3 分析测试数据 (16)4收获、体会、建议 (17)5元器件清单 (18)5.1单片机主板BOM清单 (18)5.2 显示部分器件 (19)6 主要参考文献资料 (20)附录一 (22)附录二 (23)摘要随着生活水平的提高，人们已不再满足于衣食住的享受，出行的舒适已受到越来越多人的关注。

摘要：简易三人抢答器是一名的裁判员，它的任务是从三名竞赛者中确定出最先的抢答者，并显示出最少反应时间。

1.系统总体方案设计1.1电路组成和工作原理根据上面所说的功能要求，智力竞赛抢答计事系统的组成框图如下图1-1所示。

它主要有五部分组成：图1-11.1.1抢答器智力竞赛抢答器的核心。

当参赛者的任意一位首先按下抢答开关事，抢答器即刻接受该信号，指使相应发光二极管亮（或音响电路发出声音），与此同时，封锁住其他参赛者的输入信号。

1.1.2抢答控制器由三个开关组成。

三名参赛者各控制一个，拨动开关使相应控制端的信号为高电平或低电平。

1.1.3清零装置供比赛开始前裁判远使用。

它能保证比赛前触发器统一清零，避免电路的误动作和抢答过程的不公平。

1.1.4显示、声响电路比赛开始，当某一参赛者按下抢答器开关时，触发器就接受该信号，在封锁其他开关信号的同时，使该路的发光二极管发出亮光和蜂鸣器发出声响，以引起人们的注意。

1.1.5振荡电路它应该提供给抢答器、计时系统和声响电路工作的控制脉冲。

1.2设计步骤及方法下图1-2为三人简易抢答器系统的原理图。

V DDR R R D AD B D C 5.1KΩJA BCG CC4012CP （500KHz ）1Q +2Q V DD2R V SS 2CP 1CP 2D 1D 1R CC40131Q V 1R 1CP 1D V CC4013DD DD 1+CP(1KHz)Ta g a g ......a g D C B D C B A CC4511CC40192CP （1HZ ）Q D Q A Q B CP —D C B AD C B —Q D Q A CP a g A A CP —=—PE =1图5图1-2 原理图1.2.1抢答控制电路该系统有开关A，B，C，分别有三名参赛者控制。

常态时开关接地，比赛时，按下开关，使该端为高电平。

为实验方便，抢答开关也可以利用实验箱上电平输出开关。

华南师范大学增城学院课程设计报告册2011 —— 2012 学年度一学期计算机院/系网络工程专业 10 年级班课程名称：倒计时计时器*名：***学号： ************目录第一章概述 (1)第二章方案比较与论证 (2)2.1 设计方案比较 (2)2.1.1 方案一 (2)2.1.2方案二 (2)2.2设计方案论证 (3)第三章电路设计 (4)3.1 系统设计框图 (4)3.2 脉冲发生电路 (5)3.3计数器电路 (6)3.4译码器和显示管的合成元件 (7)第四章课程设计心得体会 (8)第一章概述倒计时计时器的用途很广泛。

它可以用做定时，控制被定时的电器的工作状态，实现定时开或者定时关，最长定时时间为999分钟。

它还可以用做倒计时记数，最长记时时间为999秒，有三位数码管显示记数状态。

我们可以用函数信号发生器来产生频率为100Hz的脉冲，即输出周期为1秒的方波脉冲，将该方波脉冲信号送到计数器74LS192D的DOWN减计数脉冲端,再通过DCD_HEX显示十进制数，或者将该方波脉冲信号送到减法计数器CD40110的减计数脉冲端,通过计数器把8421BCD码经过内部作和电路“翻译”成七段（a，b，c，d，e，f，g）输出，显示十进制数将该方波脉冲信号送到减法计数器CD40110的CP减计数脉冲端,通过计数器把8421BCD码经过内部作和电路“翻译”成七段（a，b，c，d，e，f，g）输出，显示十进制数，然后在适当的位置设置开关或控制电路即可实现计数器的直接清零，启动和暂停/连续、译码显示电路的显示。

第二章方案比较与论证2.1 设计方案比较2.1.1 方案一我们可以用555时基电路构成的多谐振荡器来产生频率为100Hz 的脉冲，即输出周期为1秒的方波脉冲，将该方波脉冲信号送到计数器74LS192的CP减计数脉冲端,再通过译码器74LS48把输入的8421BCD码经过内部作和电路“翻译”成七段（a，b，c，d，e，f，g）输出，显示十进制数，或者将该方波脉冲信号送到减法计数器CD40110的CP减计数脉冲端,通过计数器把8421BCD码经过内部作和电路“翻译”成七段（a，b，c，d，e，f，g）输出，显示十进制数，然然后在适当的位置设置开关或控制电路即可实现计数器的直接清零，启动和暂停/连续、译码显示电路的显示。

电子计时器课程设计一、课程目标知识目标：1. 学生能够理解电子计时器的基本工作原理，掌握其构造和功能。

2. 学生能够运用电子计时器的相关知识，解决实际生活中的时间测量问题。

3. 学生掌握电子计时器与普通计时器的区别，了解电子计时器在现代科技领域的应用。

技能目标：1. 学生能够正确操作电子计时器，进行简单的计时实验。

2. 学生能够分析电子计时器的技术参数，进行计时器性能的比较和选择。

3. 学生能够运用所学知识，设计简单的电子计时器应用电路。

情感态度价值观目标：1. 培养学生对电子计时器及相关电子产品的兴趣，激发学生探索科技的热情。

2. 培养学生严谨、细致的科学态度，提高学生的实践操作能力。

3. 增强学生的团队合作意识，培养学生在实际操作中解决问题的能力。

本课程针对中学生设计，结合电子计时器的相关知识，注重理论与实践相结合。

课程充分考虑学生的年龄特点，以培养学生的学习兴趣、动手能力和科学素养为主旨。

通过本课程的学习，学生能够掌握电子计时器的相关知识，提高实践操作技能，培养良好的科学态度和价值观。

为实现课程目标，教学过程中将注重目标分解，以具体的学习成果为导向，进行教学设计和评估。

二、教学内容1. 电子计时器的基本原理：介绍电子计时器的核心部件，如振荡器、分频器、计数器等，阐述其工作原理及相互关系。

2. 电子计时器的种类与结构：分类介绍各类电子计时器，如数字式、指针式、计时计数器等，分析其结构特点及应用场景。

3. 电子计时器的功能与应用：讲解电子计时器的主要功能，如计时、计数、报警等，举例说明其在生活中的应用。

4. 电子计时器的使用与维护：详细说明电子计时器的操作方法，注意事项以及日常维护保养技巧。

5. 电子计时器电路设计：介绍简单的电子计时器电路设计原理，引导学生动手实践，培养创新能力。

教学内容依据课程目标，结合教材相关章节，进行科学系统地组织。

教学大纲安排如下：第一课时：电子计时器的基本原理与结构第二课时：电子计时器的种类与应用第三课时：电子计时器的使用与维护第四课时：电子计时器电路设计实践教学内容注重理论与实践相结合，强调学生动手实践能力的培养。

3位数字显示计时定时器1 3位数字显示计时定时器概述3位数字显示计时定时器是一个典型的利用数字系统的例子。

所谓数字系统，是指由若干数字电路及逻辑部件组成并且能够进行采集、加工、处理及传送数字信号的设备。

一个完整的数字系统通常由输入电路、输出电路、控制电路、若干个子系统和时基电路等部分组成。

而本课题中设计的3位数字显示计时定时器则分别有4个子系统组成：秒脉冲时间标准产生电路、计数器、译码器和显示器、开机自动清零电路、计时启停控制电路。

该数字系统具有计时功能。

能随时控制计时器的启动和停止，保持计时显示结果。

还具备开机自动复零功能。

它的最大显示时间为9分59秒，计时和定时时间都是精确到秒。

2 3位数字显示计时定时器系统设计2.1系统框图由技术指标要求可知，该数字系统的功能主要是实现可控计时和定时报警。

为此，可将系统分解为下列几个部分组成：（1）秒脉冲时间标准产生电路。

由振荡器产生固定频率的矩形脉冲经分频器获得秒脉冲，提供计时和定时的时间标准（时标信号）。

（2）计数器、译码器和显示器。

由于最大计时器容量为9分59秒，因此，需要3位计数器。

最低位为秒个位，次低位为秒十位，最高位为分位。

秒个位对输入的秒脉冲进行计数，其进位信号送至秒十位计数，最后送给分位计数，并通过译码器和显示器显示出所计的时间。

（3）开机自动清零电路。

提供开机清零信号，使电路的初态为0态。

（4）计时启停控制电路。

提供控制振荡信号能否进入分频器的控制信号。

图一计时定时器总体方框图2.2单元电路原理分析2.2.1 秒脉冲时标信号产生电路选用由CMOS集成门组成的RC振荡电路，以产生固定频率的矩形脉冲信号，经分频器分频后输出为1Hz的秒脉冲时标信号。

电路如图二所示。

振荡电路生成的脉冲对动态扫描显示电路影响不大，这里选用门电路构成的多谐振荡器输出的脉冲作用为节拍发生器的时钟。

如图三所示是由4096构成的方波自激振荡器电路。

R t是振荡电阻，C t是振荡电容，R s是补充电阻。
