2020物理中考总复习(光学专题)

中考物理专题复习《光学6类中考作图问题》一、光学作图的理论依据1.光沿直线传播①根据光在同种均匀介质中沿直线传播的特点；②利用两点决定一条直线的公理。

2.光的反射定律内容(1)反射光线、入射光线和法线都在同一平面内。

(2)反射光线和入射光线分居法线两侧。

(3)反射角等于入射角。

(4)光路是可逆的。

3.平面镜成像的特点①像和物到镜面的距离相等；②像和物的大小相同；③像和物的连线与镜面垂直；④物在平面镜里成的是正立、等大的虚像；⑤像和物“左右相反”．4．光的折射规律（1）折射光线、入射光线和法线都在同一平面内。

(2)折射光线和入射光线分居法线两侧。

（3）光从空气斜射入其他介质中时，折射光线向法线方向偏折，即折射角小于入射角(如图甲所示）；光从其他介质斜射入空气时，折射光线向远离法线的方向偏折，即折射角大于入射角(如图乙所示）。

(4)光路是可逆的。

5.透镜作图的依据就是熟练掌握透镜的三条基本光路（1）凸透镜(如图)：1)过光心的光线传播方向不变。

2)平行于主光轴的光线折射光线过焦点。

3)过焦点的光线折射光线平行于主光轴。

此外，过两倍焦距处的光线折射光线过两倍焦距处。

（2）凹透镜(如图)：1)过光心的光线传播方向不变。

2)平行于主光轴的光线折射光线的反向延长线过焦点。

3)入射光线的延长线过焦点,折射光线平行于主光轴。

6.依据凸透镜成像规律。

A.心中要强记凸透镜成像的规律及应用的基础知识物距（u）像距（v）像的性质应用大小正倒虚实无限远v=f 极小光斑测焦距u＞2f 2f＞v＞f 缩小倒立实像照相机u=2f v=2f 等大倒立实像测焦距2f＞u＞f v＞2f 放大倒立实像幻灯机（投影仪）u=f 无限远获平行光源和测焦距u＜f 同侧放大正立虚像放大镜（1）焦点是成实像和虚像的分界点；（2）二倍焦距处是成放大实像和缩小实像的分界点；（3）倒立的都是实像、正立的都是虚像；（4）当u>v时，像是缩小的；反之，像是放大的；（5）成实像时：当物距减小时，像距和像都增大；反之，物距增大，像和像距都减小。

2020中考物理重点知识专题八：光学实验及其应用考点一：探究平面镜成像特点1.如图是验证“平面镜成像特点”的实验装置,其中A为玻璃板前点燃的蜡烛,B为玻璃板后未点燃的蜡烛。

有关本实验的说法错误的是( )A.玻璃板应该与桌面垂直B.实验宜在较暗的环境中进行C.眼睛应从B一侧观察成像情况D.蜡烛燃烧较长时间后像物不再重合2.实验室中探究“平面镜成像特点”实验时,用薄玻璃板代替平面镜做实验的情景如图所示。

眼睛在A侧看到的蜡烛的像是由光的(选填“反射”或“折射”)形成的,实验中将蜡烛靠近玻璃板,像的大小。

3.（2019阜新）在“探究平面镜成像特点”实验中：（1）平面镜成像原理是_____。

（2）实验中用玻璃板代替平面镜的原因_____。

（3）为了比较像与物大小关系，选取两支_____的蜡烛。

（4）无论怎样水平移动蜡烛B，都不能与蜡烛A的像重合，原因是_____。

（5）判断平面镜成虚像的方法是_____。

（6）平面镜成像时像和物到平面镜的距离_____。

考点二：平面镜成像的应用1.小丽面向穿衣镜,站在镜前60cm处,镜中的像与她相距( )A.30cmB.60cmC.90cmD.120cm2.在鞋店试穿新鞋时,小明直立面向竖直放置在地面上的“试鞋镜”,看不到镜中自己脚上的新鞋。

小明做以下动作,能够让他看到镜中自己脚上的一只鞋或者两只鞋的是( )A.站在原地下蹲B.保持直立靠近“试鞋镜”C.站在原地竖直向上提起一只脚D.保持直立远离“试鞋镜”3.汽车夜间行驶,一般车内不开灯,这是因为( )A.要节约用电B.假如车内开灯,司机前面的玻璃会产生车内物体的像,影响司机行车安全C.车内开灯形成漫反射,光线刺眼,影响司机视线D.车内开灯,光射到车外的后视镜上,反射到司机眼中,影响司机行车安全4.小明以0.5m/s的速度沿平行于平面镜的方向走动过程中,他在镜中的像相对小明的速度为m/s,若小明身高1.8m,平面镜高度小于0.9m,他在这个平面镜中(选填“能”“不能”或“有时能”)看到自己的全身像。

中考物理专题复习：光学专题(含答案)中考物理专题复：光学专题一、知识梳理光条件：___________________________。

的直现象：________、_________、________、_________。

线光速：_______________________________________。

传光年：________________________________。

播规律：___________________________________________。

分类：__________、__________。

光现象：__________、___________、___________。

的作图根据：____________________________________。

反射成像特点：________________________。

平面镜成像成像原理：________________________。

作图依据：___________、____________。

光现定义：____________________________________________。

象规律：____________________________________________。

光的现象：__________、____________、____________。

折作图依据：_________________、____________________。

射定义：_______________________。

色散物体的颜色透明物体：____________________。

不透明物体：__________________。

看不见的光红外线的使用：________________。

紫外线的使用：________________。

感化：________________。

凸透镜成像规律：_____________________________、透________________________________。

专题03 光现象★考点一：光现象1．（2019•东营）1月6日，新年第一场天文奇观﹣﹣“日偏食”如约而至，如图是东营市民拍摄的日偏食照片。

下列光现象与日偏食形成原因相同的是（）A．筷子“折断”B．小孔成像C．雨后彩虹D．水中倒影【答案】B【解析】月球遮住太阳的一部分形成的日食叫日偏食，属于光的直线传播现象，A、筷子好像在水面折断是由于来自筷子的光从水中进入空气中发生了折射，折射光线进入人眼，人眼逆着光线看去，所看到的是筷子的虚像，像比物体的位置高，属于光的折射，故A不符合题意；B、小孔成像，是光在同一均匀介质中沿直线传播形成的。

故B符合题意；C、雨后彩虹是光色散现象，实质上是光折射现象形成的，故C不符合题意；D、水中倒影属于平面镜成像，这是利用了光的反射。

故D不符合题意。

2．（2019•衡阳）如图所示的光现象中，由于光的反射形成的是（）A．小孔成像B．天空彩虹C．池水变浅D．水中倒影【答案】D【解析】A、小孔成像，成的是物体倒立的像，像之所以是倒立的，就是因为光的直线传播形成的，故A不符合题意；B、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这是光的色散现象，所以说雨后的天空出现彩虹是由光的色散形成的，故B不符合题意；C、从池底反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是池底的虚像，比实际位置偏高，属于光的折射现象，故C不符合题意；D、水中倒影属于平面镜成像，是由于光的反射形成的，故D符合题意。

3．（2019•泰安）如图所示的现象中，属于光的折射的是（）A．水中筷子“弯折”B．地上的身影C．水中荷花的倒影D．墙上的手影【答案】A【解析】A、从水中筷子上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是筷子的虚像，比实际位置偏高，所以感觉折断了，故与题意相符；B、地上的身影是由光沿直线传播形成的，故与题意不符；C、水中荷花的倒影属于平面镜成像，其实质是光的反射，故与题意不符；D、墙上的手影由光沿直线传播形成的，故与题意不符。

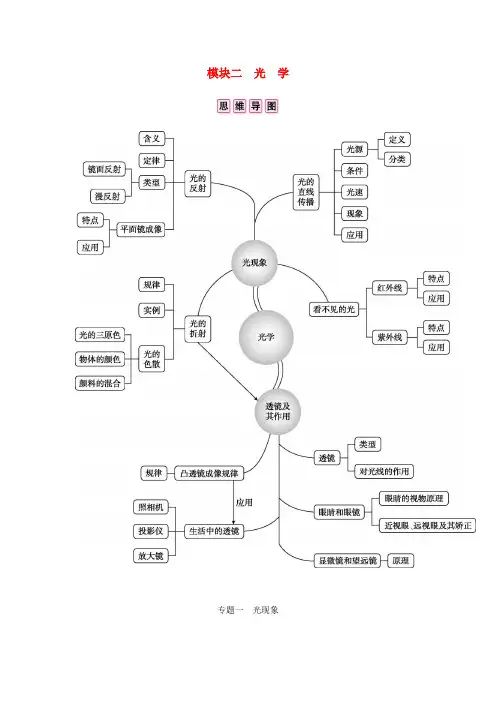

模块二光学专题一光现象中考真题再现( ☞学用见P7 )探究规律对接中考命题点1生活中的光现象( 不常考 )1.( 2016·安徽第2题 )生活中的一些光现象:①阳光下树的影子;②水面波光粼粼;③交警身上穿的警用背心在灯光照射下很亮;④站在岸边能看到水里的鱼。

其中能用光的反射知识解释的是②③( 填序号 )。

命题点2平面镜成像作图( 不常考 )2.( 2018·安徽第3题 )一棵小树生长在水塘中,图中用带箭头的线段AB表示小树露出水面的部分。

请在图中画出AB通过水面反射所成的像A'B'。

【答案】如图所示命题点3光的折射( 常考 )3.( 2017·安徽第19题 )如图所示的实验装置,可以用来研究光从水中斜射到与空气的分界面时所发生的光现象。

( 1 )使入射角i在一定范围内由小变大,会发现折射角γ变大( 填写变化规律 ),且折射角总是大于相应的入射角。

( 2 )当入射角i增大到某一值时,折射角γ会达到最大值,该最大值是90°。

( 3 )若继续增大入射角i,将会发现不再有折射光线,而只存在反射光线。

4.( 2015·安徽第18题 )某实验小组在探究光的折射规律时,让一束光从空气斜射入玻璃水槽内的水中,看到如图所示的现象:( 1 )请在图中分别作出入射角( 用字母i表示 )和折射角( 用字母r表示 )。

【答案】如图所示( 2 )为了探究光从空气斜射入水中时折射角和入射角的关系,以下方案中正确的是 C ( 选填“A”“B”或“C” )。

A.只测量图中的入射角和折射角,分析并得出结论B.保持入射角不变,进行多次实验,测量入射角和每次实验的折射角,分析并得出结论C.改变入射角,进行多次实验,测量每次实验的入射角和折射角,分析并得出结论命题点4由光路的可逆性作图( 不常考 )5.( 2019·安徽第10题 )光从空气斜射到水面时,一部分光射进水中,另一部分光返回空气中,其光路如图甲所示。

专题四光现象对本章考点提炼总结，对考题进行解析【考点提炼】光现象单元共有：光的直线传播、光的反射、平面镜成像、光的折射和光的色散五个部分，其中常考热点有：光的直线传播及其应用、光的反射定律及其应用、平面镜成像及其应用、光的折射及其应用、三原色与物体的颜色等。

光的反射和平面镜成像的实验探究也应作为重点加以重视。

1.光的直线传播★本考点常考方向有：一、对光的直线传播的理解；二、光的直线传播的现象。

对光的直线传播的理解：光的直线传播是光现象基础，所有光现象都是在光的直线传播基础上展开的，没有光的直线传播就没有光现象的理论结构。

光在均匀介质中是沿直线传播的，光在飞均匀介质中传播方向会反射偏折。

如：太阳光穿过大气层会发生偏折（大气层密度不均匀），光线投射到两种不同介质表面上传播方向会发生偏折等。

光的直线传播的现象：指的是光的直线传播的实例，如：小孔成像、影子的形成、树林中的光斑、日食、月食等都是光的直线传播的例子。

本考点的常见考题也是以这些常见现象为题干的。

★本考点考题形式只有选择题和填空题两个类型。

选择题：选择题是本章考题常见题型，选择题较填空题更多一些。

光的直线传播在考题中都会和其他光现象考点结合共同组成一个考题，不会出现一个考题只考查此考点的问题。

在解答选择题时，考生要正确理解光的直线传播和熟悉光的直线传播的例子。

填空题：填空题出现的概率要低于选择题。

但考试方向，问题形式与选择题无异。

这里不再赘述。

2.光的反射及其应用★本考点常考方向有：一、对光的反射定律的理解；二、生活中光的反射现象；三、光的反射定律实验探究。

光的反射是光现象重要知识点，在光现象中占据重要的位置，同时也是平面镜成像基础。

本节主要知识点有：光的反射现象、反射定律和光的反射在生活中的应用、漫反射现象以及漫反射和镜面反射的异同；同时还应注意光的反射定律的实验验证类的实验探究问题，并且光的反射定律的实验探究类考题在中考中出现的概率较高，应作为重点加以重视。

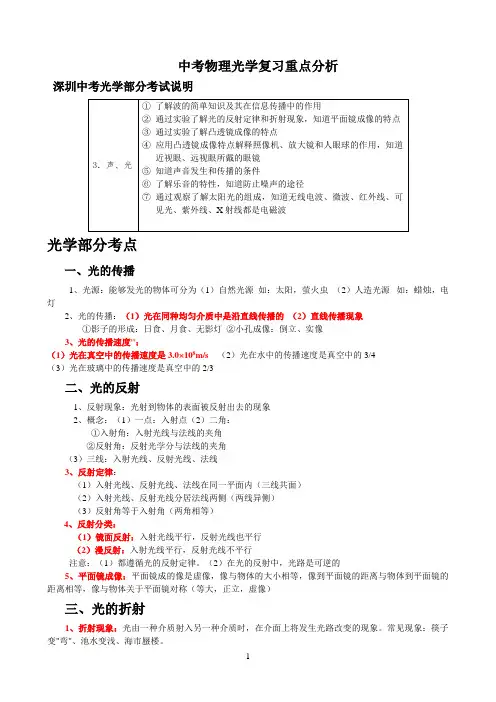

中考物理光学复习重点分析深圳中考光学部分考试说明光学部分考点一、光的传播1、光源：能够发光的物体可分为（1）自然光源如：太阳，萤火虫（2）人造光源如：蜡烛，电灯2、光的传播：（1）光在同种均匀介质中是沿直线传播的（2）直线传播现象①影子的形成：日食、月食、无影灯②小孔成像：倒立、实像3、光的传播速度"：（1）光在真空中的传播速度是3.0×108m/s（2）光在水中的传播速度是真空中的3/4（3）光在玻璃中的传播速度是真空中的2/3二、光的反射1、反射现象：光射到物体的表面被反射出去的现象2、概念：（1）一点：入射点（2）二角：①入射角：入射光线与法线的夹角②反射角：反射光学分与法线的夹角（3）三线：入射光线、反射光线、法线3、反射定律：（1）入射光线、反射光线、法线在同一平面内（三线共面）（2）入射光线、反射光线分居法线两侧（两线异侧）（3）反射角等于入射角（两角相等）4、反射分类：（1）镜面反射：入射光线平行，反射光线也平行（2）漫反射：入射光线平行，反射光线不平行注意：（1）都遵循光的反射定律。

（2）在光的反射中，光路是可逆的5、平面镜成像：平面镜成的像是虚像，像与物体的大小相等，像到平面镜的距离与物体到平面镜的距离相等，像与物体关于平面镜对称（等大，正立，虚像）三、光的折射1、折射现象：光由一种介质射入另一种介质时，在介面上将发生光路改变的现象。

常见现象：筷子变"弯"、池水变浅、海市蜃楼。

2、光的折射初步规律：（1）光从空气斜射入其他介质，折射角小于反射角（2）光从其他介质斜射入空气，折射角大于入射角（3）光从一种介质垂直射入另一种介质，传播方向不变（4）当入射角增大时，折射角随之增大3、光路是可逆的四、光的色散1、定义：白光经过三棱镜时被分解为红、橙、黄、绿、蓝、靛、紫七种色光的现象叫光的色散。

2、色光三基色：红、绿、蓝。

混合后为白色3、颜料三原色：红、黄、蓝。

中考物理光学专题复习光学是中考物理中非常重要的一部分，因为它涉及到许多基础概念和实验技能。

在复习光学专题时，我们需要重点以下几个方面：一、基础概念1、光线的概念和特点光线是一种电磁波，其特点是沿直线传播。

光线在真空中传播速度最快，而在其他介质中传播速度会减慢。

光线的传播方向与传播速度有关，传播速度越快，光线就越直。

2、光直线传播的应用光直线传播是光学中一个非常重要的概念，它可以解释许多光学现象。

例如，我们可以利用光直线传播来测量距离、确定位置和方向。

在中考中，我们也需要利用光直线传播来解答一些题目。

3、光直线传播的应用条件光直线传播的应用条件是光在同一种均匀介质中传播。

如果介质不均匀，光线就会发生偏折。

例如，在水中看物体时，我们会发现物体位置发生了偏移，这就是因为光在不同介质中传播速度不同导致的。

二、实验技能1、实验器材的使用方法在光学实验中，我们需要使用许多不同的实验器材，例如光源、光屏、透镜、尺子等。

这些器材都有各自的使用方法和注意事项。

我们需要掌握这些器材的使用方法，才能更好地进行实验。

2、实验操作步骤和注意事项在进行光学实验时，我们需要按照一定的操作步骤进行。

例如，在测量物体距离时，我们需要先确定好光源和光屏的位置，然后调整透镜的角度和距离，最后读取光屏上的数值。

在实验过程中，我们需要注意观察实验现象和数据的变化，并及时记录下来。

三、解题技巧1、根据题目信息建立模型在解答光学题目时，我们需要根据题目信息建立模型。

例如，在解答测量距离的题目时，我们可以将物体看作是一个点光源，将光直线传播路径看作是一条直线，然后根据题目中给出的信息来确定物体的位置。

2、利用公式解题在光学中，有许多公式可以用来解题。

例如，在解答透镜成像题目时，我们可以使用公式“1/f = 1/u + 1/v”来计算透镜的焦距。

在解题时，我们需要仔细审题，明确题目中给出的已知量和待求量，然后选择合适的公式进行计算。

中考物理中考物理电学专题复习中考物理电学专题复习一、中考复习重点电学是初中物理的重点，在中考中占有重要地位。

2020中考物理重点知识专题八：光学实验及其应用考点一：探究平面镜成像特点1.如图是验证“平面镜成像特点”的实验装置,其中A为玻璃板前点燃的蜡烛,B为玻璃板后未点燃的蜡烛。

有关本实验的说法错误的是( )A.玻璃板应该与桌面垂直B.实验宜在较暗的环境中进行C.眼睛应从B一侧观察成像情况D.蜡烛燃烧较长时间后像物不再重合2.实验室中探究“平面镜成像特点”实验时,用薄玻璃板代替平面镜做实验的情景如图所示。

眼睛在A侧看到的蜡烛的像是由光的(选填“反射”或“折射”)形成的,实验中将蜡烛靠近玻璃板,像的大小。

3.（2019阜新）在“探究平面镜成像特点”实验中：（1）平面镜成像原理是_____。

（2）实验中用玻璃板代替平面镜的原因_____。

（3）为了比较像与物大小关系，选取两支_____的蜡烛。

（4）无论怎样水平移动蜡烛B，都不能与蜡烛A的像重合，原因是_____。

（5）判断平面镜成虚像的方法是_____。

（6）平面镜成像时像和物到平面镜的距离_____。

考点二：平面镜成像的应用1.小丽面向穿衣镜,站在镜前60cm处,镜中的像与她相距( )A.30cmB.60cmC.90cmD.120cm2.在鞋店试穿新鞋时,小明直立面向竖直放置在地面上的“试鞋镜”,看不到镜中自己脚上的新鞋。

小明做以下动作,能够让他看到镜中自己脚上的一只鞋或者两只鞋的是( )A.站在原地下蹲B.保持直立靠近“试鞋镜”C.站在原地竖直向上提起一只脚D.保持直立远离“试鞋镜”3.汽车夜间行驶,一般车内不开灯,这是因为( )A.要节约用电B.假如车内开灯,司机前面的玻璃会产生车内物体的像,影响司机行车安全C.车内开灯形成漫反射,光线刺眼,影响司机视线D.车内开灯,光射到车外的后视镜上,反射到司机眼中,影响司机行车安全4.小明以0.5m/s的速度沿平行于平面镜的方向走动过程中,他在镜中的像相对小明的速度为m/s,若小明身高1.8m,平面镜高度小于0.9m,他在这个平面镜中(选填“能”“不能”或“有时能”)看到自己的全身像。

考点04 光的折射、光的色散【知识回顾】考点一、光的折射1.当光从一种介质斜射入另一种介质时，光在另一种介质中传播方向发生改变的现象叫光的折射。

2.光的折射发生在两种介质的交界面上，但光线在每种介质内是直线传播的。

光从一种介质垂直射入另一种介质时，其传播方向不改变（改变、不改变）。

如图所示，是光从空气射入水中的折射现象示意图。

3.由上图，入射光线射入另一种介质时的交点（O），叫入射点；入射光线AO与法线NN′夹角（α）叫入射角；折射光线OC与法线NN′的夹角（γ）叫折射角。

4.光的折射定律：1）在折射现象中，折射光线、入射光线、法线在同一平面内（共面）；2）折射光线和入射光线分居在法线的两侧（分居）；3)当光从空气斜射入水等其他透明物质（玻璃、水晶等）时，折射角小于（大于、小于或等于）入射角；当光从水或其它透明物质斜射入空气时，折射角大于（大于、小于或等于）入射角（不等角，在空气中的角大）。

考点二、光的色散1.太阳光通过三棱镜后，被分解成各种单一颜色的光，这种现象叫光的色散。

2.不同颜色的光通过三棱镜时偏折程度不同，红光偏折最小，紫光偏折最大，偏折由小到大依次为红、橙、黄、绿、蓝、靛、紫，如图所示。

3.太阳光由红、橙、黄、绿、蓝、靛、紫七种颜色组成，它是复色光。

4.把红、绿、蓝三种色光按不同比例混合可产生各种颜色的光，这个现象叫做色光的混合（彩色电视机的彩色画面的形成）。

红、绿、蓝也叫光的三原色。

【考点梳理】考点一、光的折射光的折射是重要考点，在光现象中占据非常重要位置。

光的折射与光的反射一样，在本章属于重点内容。

本节主要知识点有：光的折射现象、光的折射定律、折射现象在生活中的应用。

光的折射在中考光现象考题中属于常考内容，故此类问题应作为重点加以重视。

中考中，有关考点的考题主要集中在光的折射现象判断、光的折射定律、光的折射现象在生活中的应用、利用光的折射规律作图、光的折射实验探究几个方面。

从常考题型方面来看，光的折射现象常考题型是选择题，出现概率也很高；光的折射在生活中的应用，有选择题、填空题，主要考查学生利用折射现象解释生活中问题的能力；作图题主要考查学生对光的折射规律的掌握程度，难度一般不大；光的折射实验探究也曾出现，主要考查验证光的折射定律、利用光的折射定律解释实验过程、实验方法等知识。

中考物理总复习《光学》专项练习题（附答案）学校:___________班级：___________姓名：___________考号：___________一．选择题（共17小题）1．如图所示是我区某学校在开展西安市第三十二届“科技之春”宣传月活动中，同学们正在从电视上观看空中课堂时拍摄的一张照片。

下列说法正确的是（）A．电视机遥控器是通过发出紫外线来实现对电视机的控制B．小明发现自己患上了近视，他应该配戴凹透镜眼镜矫正视力C．照相机的镜头是凸透镜，拍摄目标离镜头的距离应该小于一倍焦距D．彩色电视机画面上的丰富色彩是由红、黄、蓝三种色光混合而成的2．春节期间，小刚跟爸爸去兴庆公园，看到有用气枪打气球送布娃娃的游戏，为了提高命中率赢得奖品，爸爸告诉小刚在射击瞄准的时候一定要让眼睛、准星和气球在同一条直线上，下列有关光现象的原理中与之相同的是（）A．雨后彩虹B．小孔成像C．对着镜子画脸谱D．池水“变浅”3．如图所示物理现象与物理知识对应正确的是（）A．甲图：水中建筑的“倒影”是光的折射形成的B．乙图：地面上的圆形光斑是太阳的虚像C．丙图：岸边的人看到水中的“鱼儿”比实际位置浅D．丁图：西安城墙的彩色花灯由红、黄、蓝三种色光混合而成4．2023年5月18日至19日，中国—中亚峰会在中国西安举行，这是31年来中国同中亚五国首次以实体形式举办峰会。

以下对本次峰会四幅图解释不正确的是（）A．长安塔上的灯璀璨夺目，是因为它是光源B．一道道光束可以用光的直线传播解释C．长安塔在水面上的倒影是光的反射形成的D．观众在手机里看到的现场照片实际是虚像5．12月2日，在首钢滑雪大跳台举行的2023﹣2024赛季国际雪联单板及自由式滑雪大跳台世界杯北京站决赛中，苏翊鸣以总分184.50分夺得男子单板滑雪大跳台冠军。

首钢滑雪大跳台它的设计理念源自中国敦煌壁画中传统的飞天造型，从侧面看去犹如一只灵动的“水晶鞋”。

如图所示，在平静的水面，首钢滑雪大跳台和它的倒影相映成趣，下列现象与图中倒影形成的原理相同的是（）A．小孔成像B．对着镜子画脸谱C．海市蜃楼D．雨后彩虹6．如图所示的光现象中，由光的直线传播形成的是（）A．小孔成像B．筷子在水面处弯折C．海市蜃楼D．雨后彩虹7．阳光照射下，曲江南湖畔垂柳摇曳、树影婆娑、游鱼戏水。

2020年中考物理真题集锦——专题三：光学作图1.（2020营口，23）如图所示，水平放置的凹透镜，F是它的焦点，光线a经回透镜折射后，再经平面镜反射，以图示的角度射到竖直放置的屏幕上。

请在图中确定平面镜的位置，完成光路图并标出经平面镜反射时反射角的大小。

2．（2020眉山，1819）如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像S'。

3．（2020娄底，19）如图，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA经过了凸透镜焦点F．请作出OA的入射光线和经凸透镜折射后的折射光线。

4．（2020无锡，23）请在图中画出木棒AB在平面镜中所成的像。

5.（2020雅安，18）请在图中，画出入射光线AO的反射光线并标出反射角的度数。

6.（2020泰州，22）如图甲所示，完成图中光路__________；7.（2020聊城，19）一束光从水斜射入空气中，其折射光线如图所示，请在图中作出此光线的人射光线（注意标出法线）。

8.（2020宿迁，17）作出图中物体AB在平面镜中的像A′B′。

9.（2020西宁，18）如图所示，请将光路图补充完整。

10.（2020 阜新，20）小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用 A代表小明的眼睛、B 代表看到的鱼、C 代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。

（保留必要的作图痕迹）11.（2020鄂尔多斯，18）如图是投影仪的简化结构图。

请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。

12.（2020潍坊，17）如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。

13.（2020郴州，25）画出经过凹透镜后的折射光线。

14.（2020毕节，15）如图，一束光线竖直向上射向平面镜，经反射后又射向透镜，请完成光路图____。
