MAXWELL 3D 12。
0BASIC EXERCISES1. 静电场问题实例：平板电容器电容计算仿真 (1)2. 恒定电场问题实例：导体中的电流仿真 (5)3. 恒定磁场问题实例：恒定磁场力矩计算 (10)4。
参数扫描问题实例：恒定磁场力矩计算 (15)5. 恒定磁场实例:三相变压器电感计算 (23)6. 永磁体磁化方向设置：局部坐标系的使用 (33)7. Master/Slave边界使用实例：直流无刷电机内磁场计算 (39)8. 涡流场分析实例 (46)9. 涡流场问题实例：磁偶极子天线的近区场计算 (54)10。
瞬态场实例：TEAM WORKSHOP PROBLEM 24 (59)1。
静电场问题实例：平板电容器电容计算仿真平板电容器模型描述：上下两极板尺寸：25mm×25mm×2mm，材料：pec（理想导体)介质尺寸:25mm×25mm×1mm，材料：mica（云母介质）激励：电压源,上极板电压：5V,下极板电压：0V.要求计算该电容器的电容值1.建模（Model）Project > Insert Maxwell 3D DesignFile〉Save as>Planar Cap（工程命名为“Planar Cap"）选择求解器类型：Maxwell > Solution Type> Electric> Electrostatic 创建下极板六面体Draw 〉 Box(创建下极板六面体）下极板起点:（X，Y，Z）>（0, 0， 0）坐标偏置：（dX，dY,dZ）〉(25， 25,0）坐标偏置：（dX,dY,dZ）〉（0, 0, 2)将六面体重命名为DownPlateAssign Material > pec（设置材料为理想导体perfect conductor）创建上极板六面体Draw > Box（创建下极板六面体）上极板起点：（X，Y,Z）>（0， 0， 3）坐标偏置：（dX,dY,dZ)>（25， 25，0）坐标偏置:（dX，dY,dZ）>（0， 0, 2)将六面体重命名为UpPlateAssign Material > pec(设置材料为理想导体perfect conductor）创建中间的介质六面体Draw > Box(创建下极板六面体)介质板起点:(X，Y，Z)〉（0, 0, 2)坐标偏置:（dX，dY,dZ）>（25, 25，0）坐标偏置:（dX，dY,dZ)〉（0, 0， 1）将六面体重命名为mediumAssign Material 〉 mica（设置材料为云母mica，也可以根据实际情况设置新材料）创建计算区域（Region）Padding Percentage:0%忽略电场的边缘效应（fringing effect）电容器中电场分布的边缘效应2。
2D班级：电信13（2）班姓名：DENGSIR学号：XXXXXX指导教师：XXXXXX目的和要求：加强对静电场场强、电容、电场能量的理解，应用静电场的边界条件建立模拟的静态电场，解决电容等计算问题；提升学生抽象思维能力、提高利用数学工具解决实际问题的能力。
成果形式：仿真过程分析及结果报告。
用An soft Maxwell软件计算电场强度，并画出电压分布图，计算出单位长度电容，和电场能量，并对仿真结果进行分析、总结。
将所做步骤详细写出，并配有相应图片说明。
一、电容器描述材料：上下极板为pec介质材料：vacuum区域环境：vacuum（真空）激励：电压源上极板电压：5V下极板电压：0V二、仿真步骤1、建模Project > Insert Maxwell 2D Design File>Save as> 选择求解器类型：Maxwell > Solution Type> Electric> Electrostatic（静电的）创建下极板DrawAssign Material > pec创建上极板DrawAssign Material > pec创建中间的介质六面体DrawAssign Material >vacuum设置完图片如下图：2、设置激励（Assign Excitation）选中上极板Maxwell 2D> Excitations > Assign >Voltage > 5V选中下极板Maxwell 2D> Excitations > Assign >Voltage > 0V3、设置计算参数（Assign Executive Parameter）Maxwell 2D > Parameters > Assign > Matrix > Voltage1, Voltage24、设置自适应计算参数（Create Analysis Setup）Maxwell 2D > Analysis Setup > Add Solution Setup5、Check & Run6、查看结果Maxwell 2D > Results > Solution data > Matrix显示电容值：36.522计算与分析：平板式电容计算公式：C=εr*S/4πkd式中：电容，单位F；相对介电常数；ε :vacuum 单位F/m；面积S，单位平方米,极板间距d，单位米C=8.854*10^(-12)(20*4+3.14*4)/(4*3.14*8.89*10^9*8*0.001)=31.432电容值：电场能量图：电压分布图：场强分布图：四、心得体会1、这个实验是用利用Maxwell 2D电磁场分析软件对电容器进行分析。
1. 静电场问题实例：平板电容器电容计算仿真平板电容器模型描述：上下两极板尺寸：25mm×25mm×2mm，材料：pec（理想导体）介质尺寸：25mm×25mm×1mm，材料：mica（云母介质）激励：电压源，上极板电压：5V，下极板电压：0V。
要求计算该电容器的电容值1.建模（Model）Project > Insert Maxwell 3D DesignFile>Save as>Planar Cap（工程命名为“Planar Cap”）选择求解器类型：Maxwell > Solution Type> Electric> Electrostatic（静电的）创建下极板六面体Draw > Box（创建下极板六面体）下极板起点：（X,Y,Z）>（0, 0, 0）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六面体重命名为DownPlateAssign Material > pec（设置材料为理想导体perfect conductor）创建上极板六面体Draw > Box（创建下极板六面体）上极板起点：（X,Y,Z）>（0, 0, 3）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六面体重命名为UpPlateAssign Material > pec（设置材料为理想导体perfect conductor）创建中间的介质六面体Draw > Box（创建下极板六面体）介质板起点：（X,Y,Z）>（0, 0, 2）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 1）将六面体重命名为mediumAssign Material > mica（设置材料为云母mica，也可以根据实际情况设置新材料）创建计算区域（Region）Padding Percentage：0%忽略电场的边缘效应（fringing effect）电容器中电场分布的边缘效应2.设置激励（Assign Excitation）选中上极板UpPlate,Maxwell 3D> Excitations > Assign（计划，分配）>Voltage > 5V选中下极板DownPlate,Maxwell 3D> Excitations > Assign >Voltage > 0V3.设置计算参数（Assign Executive Parameter）Maxwell 3D > Parameters > Assign > Matrix （矩阵）> Voltage1, Voltage2 4.设置自适应计算参数（Create Analysis Setup）Maxwell 3D > Analysis Setup > Add Solution Setup最大迭代次数：Maximum number of passes > 10误差要求：Percent Error > 1%每次迭代加密剖分单元比例：Refinement per Pass > 50%5. Check & Run6. 查看结果Maxwell 3D > Reselts > Solution data > Matrix电容值：31.543pF2. 恒定电场问题实例：导体中的电流仿真恒定电场：导体中，以恒定速度运动的电荷产生的电场称为恒定电场，或恒定电流场（DC conduction （传导）） 恒定电场的源：（1）Voltage Excitation ，导体不同面上的电压 （2）Current Excitations ，施加在导体表面的电流（3）Sink （汇），一种吸收电流的设置，确保每个导体流入的电流等于流出的电流。
说明：部分操作因版本不同存在差异1. 静电场问题实例：平板电容器电容计算仿真平板电容器模型描述：上下两极板尺寸：25mm×25mm×2mm，材料：pec（理想导体）介质尺寸：25mm×25mm×1mm，材料：mica（云母介质）激励：电压源，上极板电压：5V，下极板电压：0V。
要求计算该电容器的电容值1.建模（Model）Project > Insert Maxwell 3D DesignFile>Save as>Planar Cap（工程命名为“Planar Cap”）选择求解器类型：Maxwell > Solution Type> Electric> Electrostatic（静电的）创建下极板六面体Draw > Box（创建下极板六面体）下极板起点：（X,Y,Z）>（0, 0, 0）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六面体重命名为DownPlateAssign Material > pec（设置材料为理想导体perfect conductor）创建上极板六面体Draw > Box（创建下极板六面体）上极板起点：（X,Y,Z）>（0, 0, 3）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六面体重命名为UpPlateAssign Material > pec（设置材料为理想导体perfect conductor）创建中间的介质六面体Draw > Box（创建下极板六面体）介质板起点：（X,Y,Z）>（0, 0, 2）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 1）将六面体重命名为mediumAssign Material > mica（设置材料为云母mica，也可以根据实际情况设置新材料）创建计算区域（Region）Padding Percentage：0%忽略电场的边缘效应（fringing effect）电容器中电场分布的边缘效应2.设置激励（Assign Excitation）选中上极板UpPlate,Maxwell 3D> Excitations > Assign（计划，分配）>Voltage > 5V选中下极板DownPlate,Maxwell 3D> Excitations > Assign >Voltage > 0V3.设置计算参数（Assign Executive Parameter）Maxwell 3D > Parameters > Assign > Matrix （矩阵）> Voltage1, Voltage2 4.设置自适应计算参数（Create Analysis Setup）Maxwell 3D > Analysis Setup > Add Solution Setup最大迭代次数：Maximum number of passes > 10误差要求：Percent Error > 1%每次迭代加密剖分单元比例：Refinement per Pass > 50%5. Check & Run6. 查看结果Maxwell 3D > Reselts > Solution data > Matrix电容值：31.543pF2. 恒定电场问题实例：导体中的电流仿真恒定电场：导体中，以恒定速度运动的电荷产生的电场称为恒定电场，或恒定电流场（DC conduction（传导））恒定电场的源：（1）Voltage Excitation，导体不同面上的电压（2）Current Excitations，施加在导体表面的电流（3）Sink（汇），一种吸收电流的设置，确保每个导体流入的电流等于流出的电流。
MAXWELL 3D 12.0 BASIC EXERCISES1. 静电场问题实例：平板电容器电容计算仿真平板电容器模型描述：上下两极板尺寸：25mm×25mm×2mm，材料：pec（理想导体）介质尺寸：25mm×25mm×1mm，材料：mica（云母介质）激励：电压源，上极板电压：5V，下极板电压：0V。
要求计算该电容器的电容值1.建模（Model）Project > Insert Maxwell 3D DesignFile>Save as>Planar Cap（工程命名为“Planar Cap”）选择求解器类型：Maxwell > Solution Type> Electric> Electrostatic创建下极板六面体Draw > Box（创建下极板六面体）下极板起点：（X,Y,Z）>（0, 0, 0）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六面体重命名为DownPlateAssign Material > pec（设置材料为理想导体perfect conductor）创建上极板六面体Draw > Box（创建下极板六面体）上极板起点：（X,Y,Z）>（0, 0, 3）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六面体重命名为UpPlateAssign Material > pec（设置材料为理想导体perfect conductor）创建中间的介质六面体Draw > Box（创建下极板六面体）介质板起点：（X,Y,Z）>（0, 0, 2）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 1）将六面体重命名为mediumAssign Material > mica（设置材料为云母mica，也可以根据实际情况设置新材料）创建计算区域（Region）Padding Percentage：0%忽略电场的边缘效应（fringing effect）电容器中电场分布的边缘效应2.设置激励（Assign Excitation）选中上极板UpPlate,Maxwell 3D> Excitations > Assign >Voltage > 5V选中下极板DownPlate,Maxwell 3D> Excitations > Assign >Voltage > 0V3.设置计算参数（Assign Executive Parameter）Maxwell 3D > Parameters > Assign > Matrix > Voltage1, Voltage2 4.设置自适应计算参数（Create Analysis Setup）Maxwell 3D > Analysis Setup > Add Solution Setup最大迭代次数：Maximum number of passes > 10 误差要求：Percent Error > 1%每次迭代加密剖分单元比例：Refinement per Pass > 50%5. Check & Run6. 查看结果Maxwell 3D > Reselts > Solution data > Matrix电容值：31.543pF2. 恒定电场问题实例：导体中的电流仿真恒定电场：导体中，以恒定速度运动的电荷产生的电场称为恒定电场，或恒定电流场（DC conduction）恒定电场的源：（1）Voltage Excitation，导体不同面上的电压（2）Current Excitations，施加在导体表面的电流（3）Sink（汇），一种吸收电流的设置，确保每个导体流入的电流等于流出的电流。
说明:部分操作因版本不同存在差异1、静电场问题实例:平板电容器电容计算仿真平板电容器模型描述:上下两极板尺寸:25mm×25mm×2mm,材料:pec(理想导体)介质尺寸:25mm×25mm×1mm,材料:mica(云母介质)激励:电压源,上极板电压:5V,下极板电压:0V。
要求计算该电容器的电容值1、建模(Model)Project > Insert Maxwell 3D Designas>Planar Cap(工程命名为“Planar Cap”)选择求解器类型:Maxwell > Solution Type> Electric> Electrostatic(静电的)创建下极板六面体Draw > Box(创建下极板六面体)下极板起点:(X,Y,Z)>(0, 0, 0)坐标偏置:(dX,dY,dZ)>(25, 25,0)坐标偏置:(dX,dY,dZ)>(0, 0, 2)将六面体重命名为DownPlateAssign Material > pec(设置材料为理想导体perfect conductor)创建上极板六面体Draw > Box(创建下极板六面体)上极板起点:(X,Y,Z)>(0, 0, 3)坐标偏置:(dX,dY,dZ)>(25, 25,0)坐标偏置:(dX,dY,dZ)>(0, 0, 2)将六面体重命名为UpPlateAssign Material > pec(设置材料为理想导体perfect conductor)创建中间的介质六面体Draw > Box(创建下极板六面体)介质板起点:(X,Y,Z)>(0, 0, 2)坐标偏置:(dX,dY,dZ)>(25, 25,0)坐标偏置:(dX,dY,dZ)>(0, 0, 1)将六面体重命名为mediumAssign Material > mica(设置材料为云母mica,也可以根据实际情况设置新材料) 创建计算区域(Region)Padding Percentage:0%忽略电场的边缘效应(fringing effect)电容器中电场分布的边缘效应2、设置激励(Assign Excitation)选中上极板UpPlate,Maxwell 3D> Excitations > Assign(计划,分配) >Voltage > 5V 选中下极板DownPlate,Maxwell 3D> Excitations > Assign >Voltage > 0V 3、设置计算参数(Assign Executive Parameter)Maxwell 3D > Parameters > Assign > Matrix (矩阵)> Voltage1, Voltage2 4、设置自适应计算参数(Create Analysis Setup) Maxwell 3D > Analysis Setup > Add Solution Setup 最大迭代次数: Maximum number of passes > 10 误差要求: Percent Error > 1%每次迭代加密剖分单元比例: Refinement per Pass > 50% 5、 Check & Run 6、 查瞧结果Maxwell 3D > Reselts > Solution data > Matrix 电容值:31、543pF2、 恒定电场问题实例:导体中的电流仿真恒定电场:导体中,以恒定速度运动的电荷产生的电场称为恒定电场,或恒定电流场(DC conduction(传导)) 恒定电场的源:(1)Voltage Excitation,导体不同面上的电压 (2)Current Excitations,施加在导体表面的电流(3)Sink(汇),一种吸收电流的设置,确保每个导体流入的电流等于流出的电流。

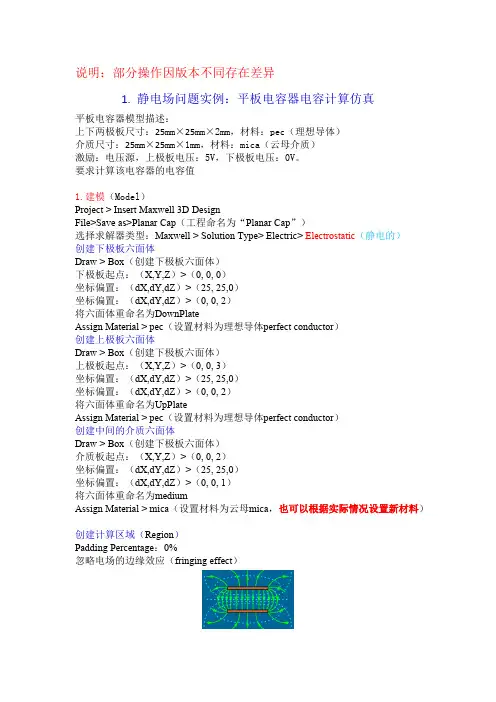

说明：部分操作因版本不同存在差异1. 静电场问题实例：平板电容器电容计算仿真平板电容器模型描述：上下两极板尺寸：25mm×25mm×2mm，材料：pec（理想导体）介质尺寸：25mm×25mm×1mm，材料：mica（云母介质）激励：电压源，上极板电压：5V，下极板电压：0V。
要求计算该电容器的电容值1.建模（Model）Project > Insert Maxwell 3D DesignFile>Save as>Planar Cap（工程命名为“Planar Cap”）选择求解器类型：Maxwell > Solution Type> Electric> Electrostatic（静电的）创建下极板六面体Draw > Box（创建下极板六面体）下极板起点：（X,Y,Z）>（0, 0, 0）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六面体重命名为DownPlateAssign Material > pec（设置材料为理想导体perfect conductor）创建上极板六面体Draw > Box（创建下极板六面体）上极板起点：（X,Y,Z）>（0, 0, 3）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六面体重命名为UpPlateAssign Material > pec（设置材料为理想导体perfect conductor）创建中间的介质六面体Draw > Box（创建下极板六面体）介质板起点：（X,Y,Z）>（0, 0, 2）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 1）将六面体重命名为mediumAssign Material > mica（设置材料为云母mica，也可以根据实际情况设置新材料）创建计算区域（Region）Padding Percentage：0%忽略电场的边缘效应（fringing effect）电容器中电场分布的边缘效应2.设置激励（Assign Excitation）选中上极板UpPlate,Maxwell 3D> Excitations > Assign（计划，分配）>Voltage > 5V选中下极板DownPlate,Maxwell 3D> Excitations > Assign >Voltage > 0V3.设置计算参数（Assign Executive Parameter）Maxwell 3D > Parameters > Assign > Matrix （矩阵）> Voltage1, Voltage2 4.设置自适应计算参数（Create Analysis Setup）Maxwell 3D > Analysis Setup > Add Solution Setup最大迭代次数：Maximum number of passes > 10误差要求：Percent Error > 1%每次迭代加密剖分单元比例：Refinement per Pass > 50%5. Check & Run6. 查看结果Maxwell 3D > Reselts > Solution data > Matrix电容值：31.543pF2. 恒定电场问题实例：导体中的电流仿真恒定电场：导体中，以恒定速度运动的电荷产生的电场称为恒定电场，或恒定电流场（DC conduction（传导））恒定电场的源：（1）Voltage Excitation，导体不同面上的电压（2）Current Excitations，施加在导体表面的电流（3）Sink（汇），一种吸收电流的设置，确保每个导体流入的电流等于流出的电流。

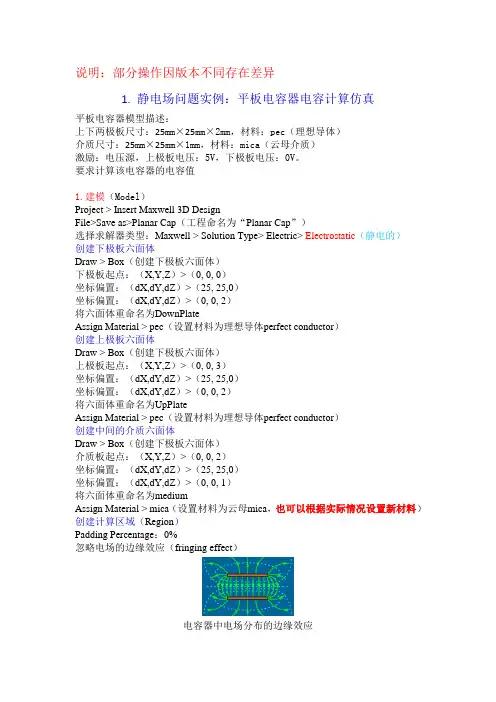

说明：部分操作因版本不同存在差异1. 静电场问题实例：平板电容器电容计算仿真平板电容器模型描述：上下两极板尺寸：25mm×25mm×2mm，材料：pec（理想导体）介质尺寸：25mm×25mm×1mm，材料：mica（云母介质）激励：电压源，上极板电压：5V，下极板电压：0V。
要求计算该电容器的电容值1.建模（Model）Project > Insert Maxwell 3D DesignFile>Save as>Planar Cap（工程命名为“Planar Cap”）选择求解器类型：Maxwell > Solution Type> Electric> Electrostatic（静电的）创建下极板六面体Draw > Box（创建下极板六面体）下极板起点：（X,Y,Z）>（0, 0, 0）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六面体重命名为DownPlateAssign Material > pec（设置材料为理想导体perfect conductor）创建上极板六面体Draw > Box（创建下极板六面体）上极板起点：（X,Y,Z）>（0, 0, 3）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六面体重命名为UpPlateAssign Material > pec（设置材料为理想导体perfect conductor）创建中间的介质六面体Draw > Box（创建下极板六面体）介质板起点：（X,Y,Z）>（0, 0, 2）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 1）将六面体重命名为mediumAssign Material > mica（设置材料为云母mica，也可以根据实际情况设置新材料）创建计算区域（Region）Padding Percentage：0%忽略电场的边缘效应（fringing effect）电容器中电场分布的边缘效应2.设置激励（Assign Excitation）选中上极板UpPlate,Maxwell 3D> Excitations > Assign（计划，分配）>Voltage > 5V选中下极板DownPlate,Maxwell 3D> Excitations > Assign >Voltage > 0V3.设置计算参数（Assign Executive Parameter）Maxwell 3D > Parameters > Assign > Matrix （矩阵）> Voltage1, Voltage2 4.设置自适应计算参数（Create Analysis Setup）Maxwell 3D > Analysis Setup > Add Solution Setup最大迭代次数：Maximum number of passes > 10误差要求：Percent Error > 1%每次迭代加密剖分单元比例：Refinement per Pass > 50%5. Check & Run6. 查看结果Maxwell 3D > Reselts > Solution data > Matrix电容值：31.543pF2. 恒定电场问题实例：导体中的电流仿真恒定电场：导体中，以恒定速度运动的电荷产生的电场称为恒定电场，或恒定电流场（DC conduction（传导））恒定电场的源：（1）Voltage Excitation，导体不同面上的电压（2）Current Excitations，施加在导体表面的电流（3）Sink（汇），一种吸收电流的设置，确保每个导体流入的电流等于流出的电流。
说明：部分操作因版本不同存在差异1. 静电场问题实例：平板电容器电容计算仿真平板电容器模型描述：上下两极板尺寸：25mm×25mm×2mm，材料：pec（理想导体）介质尺寸：25mm×25mm×1mm，材料：mica（云母介质）激励：电压源，上极板电压：5V，下极板电压：0V。
要求计算该电容器的电容值1.建模（Model）Project > Insert Maxwell 3D DesignFile>Save as>Planar Cap（工程命名为“Planar Cap”）选择求解器类型：Maxwell > Solution Type> Electric> Electrostatic（静电的）创建下极板六面体Draw > Box（创建下极板六面体）下极板起点：（X,Y,Z）>（0, 0, 0）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六面体重命名为DownPlateAssign Material > pec（设置材料为理想导体perfect conductor）创建上极板六面体Draw > Box（创建下极板六面体）上极板起点：（X,Y,Z）>（0, 0, 3）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六面体重命名为UpPlateAssign Material > pec（设置材料为理想导体perfect conductor）创建中间的介质六面体Draw > Box（创建下极板六面体）介质板起点：（X,Y,Z）>（0, 0, 2）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 1）将六面体重命名为mediumAssign Material > mica（设置材料为云母mica，也可以根据实际情况设置新材料）创建计算区域（Region）Padding Percentage：0%忽略电场的边缘效应（fringing effect）电容器中电场分布的边缘效应2.设置激励（Assign Excitation）选中上极板UpPlate,Maxwell 3D> Excitations > Assign（计划，分配）>Voltage > 5V选中下极板DownPlate,Maxwell 3D> Excitations > Assign >Voltage > 0V3.设置计算参数（Assign Executive Parameter）Maxwell 3D > Parameters > Assign > Matrix （矩阵）> Voltage1, Voltage2 4.设置自适应计算参数（Create Analysis Setup）Maxwell 3D > Analysis Setup > Add Solution Setup最大迭代次数：Maximum number of passes > 10误差要求：Percent Error > 1%每次迭代加密剖分单元比例：Refinement per Pass > 50%5. Check & Run6. 查看结果Maxwell 3D > Reselts > Solution data > Matrix电容值：31.543pF2. 恒定电场问题实例：导体中的电流仿真恒定电场：导体中，以恒定速度运动的电荷产生的电场称为恒定电场，或恒定电流场（DC conduction（传导））恒定电场的源：（1）Voltage Excitation，导体不同面上的电压（2）Current Excitations，施加在导体表面的电流（3）Sink（汇），一种吸收电流的设置，确保每个导体流入的电流等于流出的J电流。
说明：部分操作因版本不同存在差异1. 静电场问题实例：平板电容器电容计算仿真平板电容器模型描述：上下两极板尺寸：25mm×25mm×2mm，材料：pec（理想导体）介质尺寸：25mm×25mm×1mm，材料：mica（云母介质）激励：电压源，上极板电压：5V，下极板电压：0V。
要求计算该电容器的电容值1.建模（Model）Project > Insert Maxwell 3D DesignFile>Save as>Planar Cap（工程命名为“Planar Cap”）选择求解器类型：Maxwell > Solution Type> Electric> Electrostatic（静电的）创建下极板六面体Draw > Box（创建下极板六面体）下极板起点：（X,Y,Z）>（0, 0, 0）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六面体重命名为DownPlateAssign Material > pec（设置材料为理想导体perfect conductor）创建上极板六面体Draw > Box（创建下极板六面体）上极板起点：（X,Y,Z）>（0, 0, 3）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六面体重命名为UpPlateAssign Material > pec（设置材料为理想导体perfect conductor）创建中间的介质六面体Draw > Box（创建下极板六面体）介质板起点：（X,Y,Z）>（0, 0, 2）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 1）将六面体重命名为mediumAssign Material > mica（设置材料为云母mica，也可以根据实际情况设置新材料）创建计算区域（Region）Padding Percentage：0%忽略电场的边缘效应（fringing effect）电容器中电场分布的边缘效应2.设置激励（Assign Excitation）选中上极板UpPlate,Maxwell 3D> Excitations > Assign（计划，分配）>Voltage > 5V选中下极板DownPlate,Maxwell 3D> Excitations > Assign >Voltage > 0V3.设置计算参数（Assign Executive Parameter）Maxwell 3D > Parameters > Assign > Matrix （矩阵）> Voltage1, Voltage2 4.设置自适应计算参数（Create Analysis Setup）Maxwell 3D > Analysis Setup > Add Solution Setup最大迭代次数：Maximum number of passes > 10误差要求：Percent Error > 1%每次迭代加密剖分单元比例：Refinement per Pass > 50%5. Check & Run6. 查看结果Maxwell 3D > Reselts > Solution data > Matrix电容值：31.543pF2. 恒定电场问题实例：导体中的电流仿真恒定电场：导体中，以恒定速度运动的电荷产生的电场称为恒定电场，或恒定电流场（DC conduction （传导））恒定电场的源：（1）Voltage Excitation ，导体不同面上的电压（2）Current Excitations ，施加在导体表面的电流（3）Sink （汇），一种吸收电流的设置，确保每个导体流入的电流等于流出的电流。
1. 静电场问题实例：平板电容器电容计算仿真平板电容器模型描述：上下两极板尺寸：25mm×25mm×2mm，材料：pec（理想导体）介质尺寸：25mm×25mm×1mm，材料：mica（云母介质）激励：电压源，上极板电压：5V，下极板电压：0V。
要求计算该电容器的电容值1.建模（Model）Project > Insert Maxwell 3D DesignFile>Save as>Planar Cap（工程命名为“Planar Cap”）选择求解器类型：Maxwell > Solution Type> Electric> Electrostatic（静电的）创建下极板六面体Draw > Box（创建下极板六面体）下极板起点：（X,Y,Z）>（0, 0, 0）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六面体重命名为DownPlateAssign Material > pec（设置材料为理想导体perfect conductor）创建上极板六面体Draw > Box（创建下极板六面体）上极板起点：（X,Y,Z）>（0, 0, 3）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六面体重命名为UpPlateAssign Material > pec（设置材料为理想导体perfect conductor）创建中间的介质六面体Draw > Box（创建下极板六面体）介质板起点：（X,Y,Z）>（0, 0, 2）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 1）将六面体重命名为mediumAssign Material > mica（设置材料为云母mica，也可以根据实际情况设置新材料）创建计算区域（Region）Padding Percentage：0%忽略电场的边缘效应（fringing effect）电容器中电场分布的边缘效应2.设置激励（Assign Excitation）选中上极板UpPlate,Maxwell 3D> Excitations > Assign（计划，分配）>Voltage > 5V选中下极板DownPlate,Maxwell 3D> Excitations > Assign >Voltage > 0V3.设置计算参数（Assign Executive Parameter）Maxwell 3D > Parameters > Assign > Matrix （矩阵）> Voltage1, Voltage2 4.设置自适应计算参数（Create Analysis Setup）Maxwell 3D > Analysis Setup > Add Solution Setup最大迭代次数：Maximum number of passes > 10误差要求：Percent Error > 1%每次迭代加密剖分单元比例：Refinement per Pass > 50%5. Check & Run6. 查看结果Maxwell 3D > Reselts > Solution data > Matrix电容值：31.543pF2. 恒定电场问题实例：导体中的电流仿真恒定电场：导体中，以恒定速度运动的电荷产生的电场称为恒定电场，或恒定电流场（DC conduction （传导）） 恒定电场的源：（1）Voltage Excitation ，导体不同面上的电压 （2）Current Excitations ，施加在导体表面的电流（3）Sink （汇），一种吸收电流的设置，确保每个导体流入的电流等于流出的电流。
1. 静电场问题实例：平板电容器电容计算仿真平板电容器模型描述：上下两极板尺寸：25mm×25mm×2mm，材料：pec（理想导体）介质尺寸：25mm×25mm×1mm，材料：mica（云母介质）激励：电压源，上极板电压：5V，下极板电压：0V。
要求计算该电容器的电容值1.建模（Model）Project > Insert Maxwell 3D DesignFile>Save as>Planar Cap（工程命名为“Planar Cap”）选择求解器类型：Maxwell > Solution Type> Electric> Electrostatic（静电的）创建下极板六面体Draw > Box（创建下极板六面体）下极板起点：（X,Y,Z）>（0, 0, 0）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六面体重命名为DownPlateAssign Material > pec（设置材料为理想导体perfect conductor）创建上极板六面体Draw > Box（创建下极板六面体）上极板起点：（X,Y,Z）>（0, 0, 3）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六面体重命名为UpPlateAssign Material > pec（设置材料为理想导体perfect conductor）创建中间的介质六面体Draw > Box（创建下极板六面体）介质板起点：（X,Y,Z）>（0, 0, 2）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 1）将六面体重命名为mediumAssign Material > mica（设置材料为云母mica，也可以根据实际情况设置新材料）创建计算区域（Region）Padding Percentage：0%忽略电场的边缘效应（fringing effect）电容器中电场分布的边缘效应2.设置激励（Assign Excitation）选中上极板UpPlate,Maxwell 3D> Excitations > Assign（计划，分配）>Voltage > 5V选中下极板DownPlate,Maxwell 3D> Excitations > Assign >Voltage > 0V3.设置计算参数（Assign Executive Parameter）Maxwell 3D > Parameters > Assign > Matrix （矩阵）> Voltage1, Voltage24.设置自适应计算参数（Create Analysis Setup）Maxwell 3D > Analysis Setup > Add Solution Setup最大迭代次数：Maximum number of passes > 10误差要求：Percent Error > 1%每次迭代加密剖分单元比例：Refinement per Pass > 50%5. Check & Run6. 查看结果Maxwell 3D > Reselts > Solution data > Matrix电容值：31.543pF2. 恒定电场问题实例：导体中的电流仿真恒定电场：导体中，以恒定速度运动的电荷产生的电场称为恒定电场，或恒定电流场（DC conduction（传导））恒定电场的源：（1）Voltage Excitation，导体不同面上的电压（2）Current Excitations，施加在导体表面的电流（3）Sink（汇），一种吸收电流的设置，确保每个导体流入的电流等于流出的电流。
实验要求：综合训练项目一：平板电容器电场仿真计算2D仿真目的和要求：加强对静电场场强、电容、电场能量的理解;应用静电场的边界条件建立模拟的静态电场;解决电容等计算问题；提升学生抽象思维能力、提高利用数学工具解决实际问题的能力..成果形式：仿真过程分析及结果报告..用Ansoft Maxwell软件计算电场强度;并画出电压分布图;计算出单位长度电容;和电场能量;并对仿真结果进行分析、总结..将所做步骤详细写出;并配有相应图片说明..一、平行板电容器描述上下两极板尺寸：202mm材料：pec理想导体介质尺寸：206mm材料：mica云母激励：电压源上极板电压：5V下极板电压：0V二、仿真步骤1、建模Project > Insert Maxwell 2D Design File>Save as>Planar Cap工程命名为“Planar Cap”选择求解器类型：Maxwell > Solution Type> Electric> Electrostatic 静电的创建下极板六面体Draw > Rectangle创建下极板长方形将六面体重命名为DownPlate大小：202mmAssign Material > pec设置材料为理想导体perfect conductor创建上极板六面体Draw > Rectangle创建上极板六面体大小：202mm将六面体重命名为UpPlateAssign Material > pec设置材料为理想导体perfect conductor创建中间的介质六面体Draw > Rectangle创建中间介质六面体大小：206mm将六面体重命名为mediumAssign Material > mica设置材料为云母mica创建计算区域Region Padding Percentage：60%设置完图片如下图：2、设置激励Assign Excitation选中上极板UpPlate;Maxwell 2D> Excitations > Assign >Voltage > 5V选中下极板DownPlate;Maxwell 2D> Excitations > Assign >Voltage > 0V3、设置计算参数Assign Executive ParameterMaxwell 2D > Parameters > Assign > Matrix > Voltage1; Voltage2 4、设置自适应计算参数Create Analysis SetupMaxwell 2D > Analysis Setup > Add Solution Setup5、Check & Run6、查看结果Maxwell 2D > Reselts > Solution data > Matrix电容值：116.42pF7、查看能量分布图Region>fields>voltage>Allobjects>Done三、结果分析与计算电容的结果为116.42pf平板式电容计算公式：C=εrS/4πkd式中： C;单位F；相对介电常数；ε云母介电常数6.0~7.2×10-12方单位F/m；面积S;单位平方米；极板间距d;单位米..C=8.8610^-12 2020/43.149.010^96=120.732up 与仿真值接近电场能量图：电压分布图：场强分布图：四、心得体会1、这个实验是用利用Maxwell 2D电磁场分析软件对平行板电容器进行分析..通过这次实验;掌握了Maxwell 2D这个软件的基本操作知识;但是对一些复杂的操作和软件的部分功能还并未熟悉;需要多加练习..而且这个软件对解决一些较难求解的静磁场有很大帮助;所以又必要进一步学习..2、实验前需要先熟悉这个软件的基本操作知识;这样利用软件解决具体问题的时候会容易很多..这个实验就是这样;如果不看前面的基本操作;直接去做后面的实验;实验很难做出来..而熟悉过基本操作知识之后;实验很简单..3、利用这个软件解决静磁场的问题不仅简单;而且可以直接观察出场的分布图形;很直观;便于理解..。
Maxwell基本教学教程仿真实例说明：部分操作因版本不同存在差异1. 静电场问题实例：平板电容器电容计算仿真平板电容器模型描述：上下两极板尺⼨：25mm×25mm×2mm，材料：pec（理想导体）介质尺⼨：25mm×25mm×1mm，材料：mica（云母介质）激励：电压源，上极板电压：5V，下极板电压：0V。
要求计算该电容器的电容值1.建模（Model）Project > Insert Maxwell 3D DesignFile>Save as>Planar Cap（⼯程命名为“Planar Cap”）选择求解器类型：Maxwell > Solution Type> Electric> Electrostatic（静电的）创建下极板六⾯体Draw > Box（创建下极板六⾯体）下极板起点：（X,Y,Z）>（0, 0, 0）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六⾯体重命名为DownPlateAssign Material > pec（设置材料为理想导体perfect conductor）创建上极板六⾯体Draw > Box（创建下极板六⾯体）上极板起点：（X,Y,Z）>（0, 0, 3）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六⾯体重命名为UpPlateAssign Material > pec（设置材料为理想导体perfect conductor）创建中间的介质六⾯体Draw > Box（创建下极板六⾯体）介质板起点：（X,Y,Z）>（0, 0, 2）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 1）将六⾯体重命名为mediumAssign Material > mica（设置材料为云母mica，也可以根据实际情况设置新材料）创建计算区域（Region）Padding Percentage：0%忽略电场的边缘效应（fringing effect）电容器中电场分布的边缘效应2.设置激励（Assign Excitation）选中上极板UpPlate,Maxwell 3D> Excitations > Assign（计划，分配）>Voltage > 5V选中下极板DownPlate,Maxwell 3D> Excitations > Assign >Voltage > 0V3.设置计算参数（Assign Executive Parameter）Maxwell 3D > Parameters > Assign > Matrix （矩阵）> Voltage1, Voltage2 4.设置⾃适应计算参数（Create Analysis Setup）Maxwell 3D > Analysis Setup > Add Solution Setup最⼤迭代次数：Maximum number of passes > 10误差要求：Percent Error > 1%每次迭代加密剖分单元⽐例：Refinement per Pass > 50%5. Check & Run6. 查看结果Maxwell 3D > Reselts > Solution data > Matrix电容值：31.543pF2. 恒定电场问题实例：导体中的电流仿真恒定电场：导体中，以恒定速度运动的电荷产⽣的电场称为恒定电场，或恒定电流场（DC conduction （传导））恒定电场的源：（1）Voltage Excitation ，导体不同⾯上的电压（2）Current Excitations ，施加在导体表⾯的电流（3）Sink （汇），⼀种吸收电流的设置，确保每个导体流⼊的电流等于流出的电流。
精心整理MAXWELL 3D 12.0BASIC EXERCISES1. 静电场问题实例：平板电容器电容计算仿真1.建模介质板起点：（X,Y,Z ）>（0, 0, 2）坐标偏置：（dX,dY,dZ ）>（25, 25,0）坐标偏置：（dX,dY,dZ ）>（0, 0, 1）将六面体重命名为mediumAssign Material > mica （设置材料为云母mica ，也可以根据实际情况设置新材料）创建计算区域（Region ）Padding Percentage ：0%忽略电场的边缘效应（fringing effect ）电容器中电场分布的边缘效应2.设置激励（Assign Excitation ）选中上极板UpPlate,Maxwell 3D> Excitations > Assign >Voltage > 5V选中下极板DownPlate,Maxwell 3D> Excitations > Assign >Voltage > 0V3.设置计算参数（Assign Executive Parameter）Maxwell 3D > Parameters > Assign > Matrix > Voltage1, Voltage24.设置自适应计算参数（Create Analysis Setup）Maxwell 3D > Analysis Setup > Add Solution Setup最大迭代次数：Maximum number of passes > 10误差要求：Percent Error > 1%每次迭代加密剖分单元比例：Refinement per Pass > 50%6.）（1）（2）（3）用1.建模将六面体重命名为ConductorAssign Material > Copper（设置材料为铜）创建另3个并列的导体Select ConductorEdit > Duplicate > Along Line（沿线复制）输入line矢量的第1个点：（0，0，0）输入line矢量的第2个点：（0，0.4，0）输入复制总数：4（包括原导体）创建导体Conductor_4Draw > Box起点：（X,Y,Z）>（0.8, -1, 0）坐标偏置：（dX,dY,dZ）>（0.2, 2.2,0.2）将六面体重命名为Conductor_4Assign Material > Copper（设置材料为铜）创建导体Conductor_5Draw > Box起点：（X,Y,Z）>（0.8, -0.4, 0）坐标偏置：（dX,dY,dZ）>（-1.2, 0.2,0.2）将六面体重命名为Conductor_5Assign Material > Copper（设置材料为铜）创建导体Conductor_6Select Conductor_5Edit > Duplicate > Mirror（镜像复制）2.按f2.12.2选中3.不选Restrict length of elements选中Restrict the number of elements输入maximum number of elements：10000（设置剖分单元的最大数量）4.设置自适应计算参数（Create Analysis Setup）Maxwell 3D > Analysis Setup > Add Solution SetupDefault5. Check & Run6. 后处理绘出导体中的电流流向图选中所有导体Maxwell 3D > Fields > Fields >J > J_Vector调节矢量箭头尺寸3. 恒定磁场问题实例：恒定磁场力矩计算计算如下图所示永磁体模块在线圈磁场中所受力矩。
