二极管参数说明

二极管参数解读二极管是一种半导体器件，具有正向导电特性。

它是电子学领域中最简单的一种元件，也是最重要的一种元件之一。

二极管的参数是指在正常工作状态下，二极管具有的一些特定物理性质和电学性能。

通过解读二极管的参数，可以更好地理解和应用二极管，提高电子电路设计和应用的技术水平。

## 一、二极管的基本参数### 1.1 正向导通特性正向导通特性是指在二极管的正向工作状态下，二极管具有导通电流的特性。

该特性由二极管的正向电压与正向电流之间的关系来描述，一般用正向截止电压和正向导通电压来表示。

正向截止电压是指在二极管的正向工作状态下，二极管开始导通的最小电压，它是二极管的重要参数之一；而正向导通电压是指在二极管正向工作状态下，正向导通电流达到额定值时的电压。

### 1.2 反向漏电流和反向击穿电压反向漏电流是指在二极管的反向工作状态下，二极管产生的漏电流。

这一参数决定了二极管的反向耐压性能。

反向击穿电压是指在二极管的反向工作状态下，二极管发生击穿的最小电压。

### 1.3 绝对最大额定值绝对最大额定值是指二极管可以承受的最大电压、电流和功率值，超出这些数值会导致二极管的损坏。

## 二、二极管参数的解读与应用### 2.1 正向导通特性对二极管应用的影响正向导通特性对二极管的应用至关重要。

在设计电子电路时，需要根据二极管的正向截止电压和正向导通电压来合理选择二极管，以保证电路的正常工作。

### 2.2 反向漏电流和反向击穿电压对二极管应用的影响反向漏电流和反向击穿电压是描述二极管反向电压承受能力的重要参数。

在设计反向保护电路时，需要考虑二极管的反向漏电流和反向击穿电压，以确保二极管在反向工作状态下不会损坏。

### 2.3 绝对最大额定值对二极管应用的影响绝对最大额定值是指二极管可以承受的最大电压、电流和功率值。

在实际应用中，需要根据电路的实际工作条件和环境来选择合适的二极管，以确保二极管不会超出其绝对最大额定值而损坏。

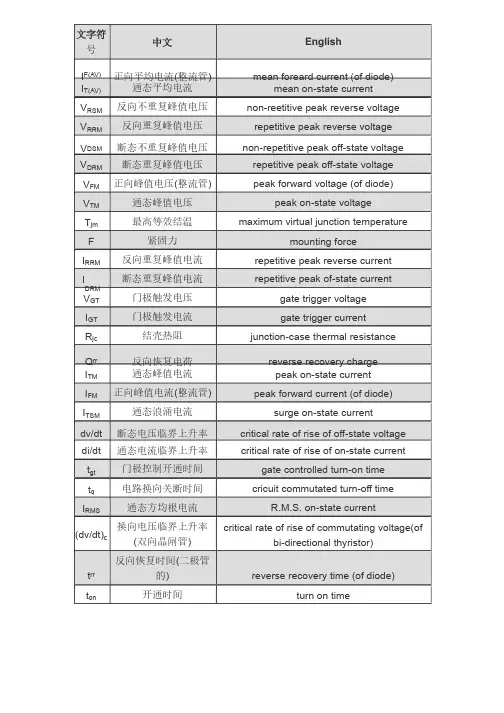

文字符号中文 EnglishI F(AV) 正向平均电流(整流管)mean foreard current (of diode)I T(AV)通态平均电流 mean on-state current V RSM 反向不重复峰值电压 non-reetitive peak reverse voltage V RRM 反向重复峰值电压 repetitive peak reverse voltage V DSM 断态不重复峰值电压 non-repetitive peak off-state voltage V DRM 断态重复峰值电压 repetitive peak off-state voltage V FM 正向峰值电压(整流管) peak forward voltage (of diode)V TM 通态峰值电压 peak on-state voltageT jm 最高等效结温maximum virtual junction temperatureF 紧固力 mounting forceI RRM 反向重复峰值电流 repetitive peak reverse current IDRM断态重复峰值电流 repetitive peak of-state currentV GT 门极触发电压 gate trigger voltage I GT 门极触发电流 gate trigger current R jc 结壳热阻 junction-case thermal resistanceQ rr 反向恢复电荷 reverse recovery charge I TM通态峰值电流peak on-state current I FM 正向峰值电流(整流管) peak forward current (of diode)I TSM通态浪涌电流surge on-state currentdv/dt 断态电压临界上升率 critical rate of rise of off-state voltage di/dt 通态电流临界上升率 critical rate of rise of on-state currentt gt 门极控制开通时间 gate controlled turn-on time t q 电路换向关断时间 cricuit commutated turn-off timeI RMS通态方均根电流R.M.S. on-state current(dv/dt)c换向电压临界上升率(双向晶闸管) critical rate of rise of commutating voltage(ofbi-directional thyristor) t rr 反向恢复时间(二极管的) reverse recovery time (of diode)t on开通时间turn on timet s 存储时间 storage timet f 下降时间 fall timeCj Junction Capacitance 结电容结电容ηV Rectification Efficiency 整流效率整流效率If DC Forward Current正向直流电流I(AV) Average Forward Rectified Current正向平均整流电流 ID Stand-off Reverse Leakage Current关态反向漏电流 IFSM Peak Forward Surge Current正向浪涌峰植电流ITSM Non Repetitive Surge Peak on-state Current不重复浪涌峰值开态电流IDM Maximum Reverse Leakage最大反向漏电流IFRM Repetitive Peak Forward Current正向重复峰值电流IH Holding Current 维持电流维持电流IO Mean Forward Current正向平均电流IR Reverse Leakage Current反向漏电流Irr Reverse Recovery Current反向恢复电流IPPM Maximum peak lmpulse Current最大脉冲峰值电流IRM Maximum peak Reverse Current最大峰值反向电流IRM(REC) Maximum peak Reverse recovery Current最大峰值反向恢复电流IRSM Maximum Non-repetitive recovery Peak Current最大峰值反向恢复电流IT On-state Test Current导通测试电流I2t Rating for fusing正向浪涌电流的平方对电流浪涌持续时间的积分值PM(AV) Maximum Steady State Power Dissipation最大稳态功耗PPM Peak Pulse Power Dissipation峰值脉冲功耗Ptot Total Power Dissipation总功耗Qrr Recovered Charge 恢复电荷恢复电荷ROJA Thermal Resistance (Junction to Ambient)热阻（结到环境）ROJC Thermal Resistance（Junction to Case） 热阻（结到管壳）） 热阻（结到引线） ROJL Thermal Resistance（Junction to Lead环境温度TA Ambient Temperature 环境温度管壳温度TC Case Temperature 管壳温度持续时间td Time Duration 持续时间下降时间tf Fall Time 下降时间结温Tj Junction Temperature 结温引线温度TL Lead Temperature 引线温度正向恢复时间tfr Forward Recovery Time上升时间tr Rise Time 上升时间反向恢复时间trr Reverse Recovery Time存储温度TSTG Storage Temperature 存储温度VBO Breakover Voltage 转折电压转折电压反向击穿电压V（BR） Reverse Breakdown Voltage正向瞬态电压VF Instantaneous Forward Voltage正向恢复电压VFR Forward Recovery Voltage反向直流电流VDC,VR DC Reverse Voltage最大重复峰值反向电压 VRM Maximum Reverse Paek Reverse VoltageVRMS RMS Input Voltage均方根输入电压反向重复峰值电压VRRM Peak Repetitive Reverse Voltage反向工作峰值电压VWM Working Peak Reverse VoltageVC Clamping Voltage 箝位电压箝位电压关态工作电压VWM Working Stand-off Voltage齐纳电压VZ Zener Voltage 齐纳电压动态齐纳阻抗ZZ Dynamia Zener ImpedanceαVF Temperature coefficient of forward voltage正向压降的温度系数。

二极管的两个主要参数二极管是一种电子元件，由P型半导体和N型半导体组成，具有两个主要参数：导通电压和截止电压。

1. 导通电压（Forward voltage）：导通电压是指在二极管的正向工作条件下，从P区到N区施加足够的正电压，使得二极管开始导电的最小电压。

一般以VF表示。

当外加的正向电压大于导通电压时，二极管进入导通状态，电流开始流动；当外加的正向电压小于导通电压时，二极管处于截止状态，不导电。

导通电压的大小取决于二极管的材料性质和制造工艺。

对于硅（Silicon）材料的二极管，导通电压一般为0.6V到0.7V；对于砷化镓（Gallium Arsenide）材料的二极管，导通电压一般为0.2V到0.3V。

导通电压的具体数值指导了二极管在电路中的应用范围，过小或过大的导通电压都可能会导致电路的不稳定性或无法正常工作。

2. 截止电压（Reverse voltage）：截止电压是指在二极管的反向工作条件下，施加的反向电压达到一定程度时，二极管开始截止导电的最大电压。

一般以VR表示。

当反向电压小于截止电压时，二极管处于正向偏置条件，开始导通；当反向电压大于等于截止电压时，二极管进入截止状态，不导电。

截止电压的大小取决于二极管的材料性质，是通过制造工艺和外部保护结构来确定的。

对于硅材料的二极管，截止电压一般为50V到100V；对于砷化镓材料的二极管，截止电压一般为5V到10V。

截止电压的高低决定了二极管在反向电压下能承受的最大值，过高或过低的截止电压都可能会导致二极管烧毁或不稳定。

总结：二极管的导通电压和截止电压是两个重要的电性能参数。

导通电压决定了二极管在正向电压下能否导通，截止电压决定了二极管在反向电压下能否截止导电。

这两个参数的合理选择和设计，对于保证二极管在电路中的正常工作和保护二极管不被损坏起着至关重要的作用。

二极管的分类及参数二极管是电子器件中最简单的一种，广泛应用于电子电路中。

它具有单向导通性，即只有在正向电压作用下才会导电，而在反向电压作用下则会截止电流。

根据二极管的结构和功能，可以将其分为普通二极管、恒压二极管、整流二极管和特殊二极管等多个类别。

下面分别介绍这些二极管的分类及参数。

1.普通二极管：普通二极管是最基础、最常见的一类二极管。

它主要由一个PN结构组成，一般用硅(Si)或砷化镓(GaAs)等半导体材料制作而成。

普通二极管具有正向压降特性，即在正向电压作用下，从P区到N区的电子会流动，形成电流；而在反向电压作用下，由于P区的导电性差，电流无法流动，二极管截止。

普通二极管的主要参数有以下几个：-数字型号：例如1N4148、1N4007等；-最大正向电流：最大能够通过的正向电流；-最大反向电压：最大能够承受的反向电压；-正向压降：正向导通时的电压降；-反向漏电流：反向电压作用下的漏电流。

2.恒压二极管：恒压二极管，也称为稳压二极管或Zener二极管，是一种特殊的二极管。

它基本上与普通二极管相同，但能够在逆向击穿时产生一个稳定的电压（即Zener电压），并以此为参考进行稳压。

恒压二极管广泛应用于电源稳压电路、测量电路和放大器的偏置电路等。

恒压二极管的主要参数有以下几个：-数字型号：例如BZX55C5V1、BZV55-C24等；- Zener电压：逆向击穿时稳定的电压值；- 最大反向电流：在Zener电压下能够通过的最大反向电流；-最大功耗：能够承受的最大功耗，一般由封装类型决定。

3.整流二极管：整流二极管，也称为信号二极管或电势二极管，是一种特殊的二极管，用于将交流信号转换为直流信号。

整流二极管通常用于电源电路、继电器、调制解调器等电子器件中。

整流二极管的主要参数有以下几个：-数字型号：例如1N4148、1N4007等；-最大正向电流：最大能够通过的正向电流；-最大反向电压：最大能够承受的反向电压；-正向压降：正向导通时的电压降。

二极管的主要参数二极管是一种主要由两个电极（即正极和负极）组成的电子器件。

它是半导体器件的一种，具有一些重要的参数，下面将详细介绍这些参数。

1.额定峰值反向电压（VR）：指二极管所能承受的最大反向电压。

当反向电压高于额定峰值时，会导致二极管击穿，失去正常功能。

2.额定直流正向电流（IF）：指在正向电压下，二极管所能承受的最大电流。

当超过额定直流正向电流时，二极管可能会过载损坏。

3.最大导通电流（IFM）：指二极管在导通状态下所能承受的最大电流。

超过该电流，二极管可能会由于过热而损坏。

4.静态电阻（RS）：指二极管正向导通时的电阻。

该参数影响二极管的电压降和功耗。

5.正向压降（VF）：指二极管正向导通时的电压降。

不同类型的二极管具有不同的正向压降，这个参数会影响电路的设计和功耗。

6. 动态电阻（rd）：指在二极管正向导通时，电压变化与电流变化之比。

动态电阻决定了二极管的响应速度和频率特性。

7.反向漏电流（IR）：指二极管在反向电压下的漏电流。

该参数影响二极管的反向恢复速度和反向漏电功耗。

8. 反向恢复时间（trr）：指二极管由正向导通到反向截止状态的时间。

这个时间决定了二极管在高频应用中的性能。

9. 反向恢复电荷（Qrr）：指正向导通状态下，当二极管截止时，由于载流子的复合和电荷移动而产生的额外电荷。

这个参数决定了二极管的反向恢复能力。

10. 热阻（Rth）：指二极管在正常工作温度下的散热能力。

较低的热阻可以帮助降低二极管的温度，提高其可靠性和寿命。

除了以上提到的参数，还有一些其他参数也很重要，例如温度系数、漂移电流、噪声系数等。

这些参数在不同应用场合下扮演着不同的角色，并且通过适当的选择和优化可以使二极管在电路中发挥出最佳的性能。

总结起来，二极管的主要参数可以分为电流参数、电压参数、速度参数和热参数等几个方面。

在实际应用中，选择合适的二极管必须综合考虑这些参数，并与具体的电路需求相匹配，以确保电路的稳定和可靠性。

二极管的参数解释二极管是一种最简单的电子器件，也是电子设备中最常见的元件之一、它有着广泛的应用领域，例如整流电路、电源供应、信号调理和通信等。

二极管具有许多参数，这些参数描述了它的特性和性能。

下面是对一些常见二极管参数的解释。

1. 额定电压（Rated Voltage）：二极管的最大可承受反向电压。

如果反向电压超过该值，二极管可能会击穿而失去正常工作。

2. 碳化硅二极管（Silicon Carbide Diode）：一种高温、高功率的二极管。

相对于硅二极管，碳化硅二极管具有更好的工作温度范围和更低的功耗。

3. 额定电流（Rated Forward Current）：二极管在正向通态下能够持续通过的最大电流。

超过额定电流可能会导致二极管过热损坏。

4. 热阻（Thermal Resistance）：二极管元件的热阻值。

它描述了二极管在工作时产生的热量与周围环境之间的热传导情况。

5. 频率响应（Frequency Response）：二极管元件对输入信号频率的响应能力。

高频响应较好的二极管通常用于高频应用，如射频放大器和调制解调器等。

6. 定向性（Directionality）：二极管是一种有向性元件，只能在一个方向上导电。

当电压施加在有向性的极性上时，二极管会产生电流；当电压施加在反向极性上时，二极管则会阻断电流。

7. 反向电流（Reverse Current）：施加在二极管反向电压下产生的漏电流。

正常情况下，二极管的反向电流非常小，但高质量的二极管具有更低的反向电流。

8. 饱和压降（Saturation Voltage）：二极管在正向通态下的压降。

不同类型的二极管具有不同的饱和压降值，通常以毫伏（mV）为单位表示。

9. 开启压降（Forward Voltage Drop）：二极管在正向通态下的电压降。

不同类型和材料的二极管具有不同的开启压降值，通常以伏特（V）为单位表示。

10. 功率损耗（Power Dissipation）：二极管在工作状态下所消耗的功率。

二极管参数大全范文1.电流参数:-最大漏电流（IR）:在正向工作电压下，二极管截止状态下的最大漏电流。

-最大反向漏电流（IRM）:在反向工作电压下，二极管正向截止状态下的最大漏电流。

-正向导通电流（IF）:在正向工作电压下，二极管在正向导通状态下的电流。

-反向断绝电流（IRRM）:在反向工作电压下，二极管在截止状态下的最大反向断绝电流。

2.电压参数:-最大正向工作电压（Vf）:在正向导通状态下，二极管的最大正向工作电压。

-最大反向工作电压（Vr）:在反向工作电压下，二极管的最大反向工作电压。

-阻断电压（VBR）:在反向工作电压下，二极管开始导通的电压。

3.功率参数:-最大耗散功率（PD）:在给定的温度条件下，二极管能够耗散的最大功率。

-正向导通压降（VF）:在正向导通状态下，二极管的电压降。

-正向导通压降温度系数（TC_VF）:值为正，当温度上升时，正向导通压降增加的百分数。

-最大反向电压（VRM）:在截止状态下，二极管能够承受的最大反向电压。

4.响应时间参数:- 正向恢复时间（trr）: 二极管从正向导通到正向截止时的时间。

- 反向恢复时间（Trr）: 二极管从反向导通到反向截止时的时间。

- 反向恢复时间温度系数（TC_Trr）: 值为正，当温度上升时，反向恢复时间增加的百分数。

5.热参数:- 热阻（Rth）: 短时间内，导热电阻对于二极管温度上升的影响。

- 热阻温度系数（TC_Rth）: 值为负，当温度上升时，热阻增加的百分数。

除了以上列举的几个参数，还有一些其他次要的参数，例如封装类型、工作温度范围、尺寸、重量等。

其中，二极管的最重要的参数是最大正向工作电压和最大反向工作电压。

这两个参数决定了二极管在电路中的应用范围。

同时，最大漏电流和最大耗散功率也是决定二极管使用可靠性的重要参数。

在选择和使用二极管时，需要根据具体应用需求，合理选择和平衡这些参数。

二极管特性及参数二极管（Diode）是一种电子器件，由两种不同类型的半导体材料组成：P型半导体和N型半导体。

它具有单向导电特性，即只允许电流在一个方向上通过。

二极管有很多重要的特性和参数，下面将会详细介绍。

一、正向特性：当二极管的正负极正向连接时，如果正向电压小于等于一个特定的值，即正向电压低于二极管的结压降（通常为0.7V），二极管处于正向工作状态，电流可以流过。

这时二极管的电流随正向电压的增加而迅速增大。

这种情况下，二极管处于导通状态，其导通状态下的电阻非常小，几乎可以视为导线。

二、反向特性：当二极管的正负极反向连接时，如果反向电压小于等于一个特定的值，即反向电压低于二极管的击穿电压（通常为50V~1000V），则二极管处于反向工作状态，电流几乎为零。

反向工作状态下的电阻很大，可以视为开路。

但是，当反向电压大于击穿电压时，二极管会产生击穿，电流会大幅度增加，这时二极管会被损坏。

三、参数：1. 峰值逆向电压：也称为击穿电压（Reverse Breakdown Voltage），它指的是二极管可以承受的最大反向电压，在这个电压之下，二极管工作正常，超过这个电压则可能发生击穿。

击穿电压越高，二极管的耐受能力越强。

2.正向电压降：二极管在正向导通时，正向电流通过后，在二极管的两端会形成一个固定的电压降，通常在0.6V~0.7V之间。

这个电压降称为正向电压降或者压降，是指在正向工作状态下二极管的电压降低多少。

3. 最大正向电流：也称为额定电流（Rated Forward Current），它指的是二极管可以正常工作的最大电流值。

超过这个电流值，二极管可能会发生损坏。

4. 最大反向电流：也称为反向饱和电流（Reverse Saturation Current），它指的是二极管在反向工作时通过的最大电流值。

在正常情况下，反向电流很小，几乎为零。

超过这个电流值，二极管可能会发生击穿，导致损坏。

5. 动态电阻：也称为交流电阻或微分电阻（Dynamic Resistance），它是指二极管在线性区时，输入的交流信号变化所引起的反向电流变化与正向电压变化之间的比例关系。

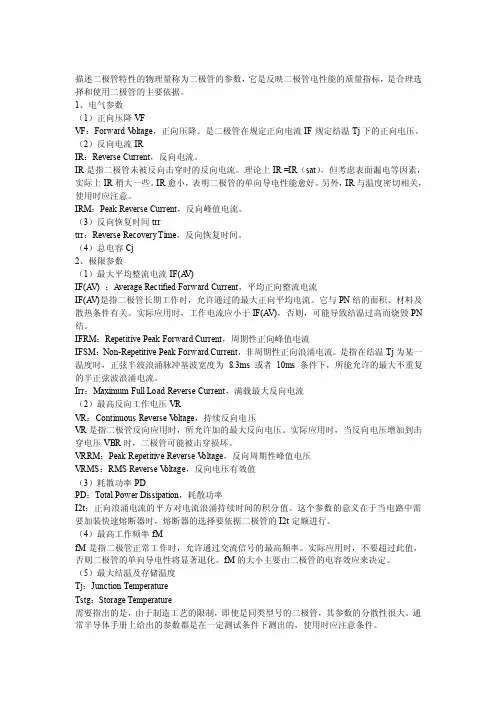

描述二极管特性的物理量称为二极管的参数，它是反映二极管电性能的质量指标，是合理选择和使用二极管的主要依据。

1、电气参数（1）正向压降VFVF：Forward V oltage，正向压降。

是二极管在规定正向电流IF规定结温Tj下的正向电压。

（2）反向电流IRIR：Reverse Current，反向电流。

IR是指二极管未被反向击穿时的反向电流。

理论上IR =IR（sat），但考虑表面漏电等因素，实际上IR稍大一些。

IR愈小，表明二极管的单向导电性能愈好。

另外，IR与温度密切相关，使用时应注意。

IRM：Peak Reverse Current，反向峰值电流。

（3）反向恢复时间trrtrr：Reverse Recovery Time，反向恢复时间。

（4）总电容Cj2、极限参数（1）最大平均整流电流IF(A V)IF(A V) ：A verage Rectified Forward Current，平均正向整流电流IF(A V)是指二极管长期工作时，允许通过的最大正向平均电流。

它与PN结的面积、材料及散热条件有关。

实际应用时，工作电流应小于IF(A V)，否则，可能导致结温过高而烧毁PN 结。

IFRM：Repetitive Peak Forward Current，周期性正向峰值电流IFSM：Non-Repetitive Peak Forward Current，非周期性正向浪涌电流。

是指在结温Tj为某一温度时，正弦半波浪涌脉冲基波宽度为8.3ms 或者10ms 条件下，所能允许的最大不重复的半正弦波浪涌电流。

Irr：Maximum Full Load Reverse Current，满载最大反向电流（2）最高反向工作电压VRVR：Continuous Reverse V oltage，持续反向电压VR是指二极管反向应用时，所允许加的最大反向电压。

实际应用时，当反向电压增加到击穿电压VBR时，二极管可能被击穿损坏。

很全的二极管参数二极管是一种常见的电子元件，广泛应用于电子电路中。

在设计和选择二极管时，了解其参数是非常重要的。

下面将详细介绍二极管的参数。

1. 额定最大电流（I(max)）：该参数表示二极管能够承受的最大电流，超过这个数值可能会导致二极管烧毁。

通常以毫安（mA）为单位进行表示。

2.反向工作电压（V(RM)）：这是二极管能够承受的最大反向电压。

当电压超过这个值时，二极管会处于击穿状态。

3.正向导通电压（V(F)）：这是二极管开始正向导通所需要的电压。

当正向电压超过这个值时，电流开始通过二极管。

4.正向导通电流（I(F)）：这是当二极管处于正向导通状态时，通过二极管的电流。

通常以毫安为单位进行表示。

5.反向漏电流（I(R)）：即二极管在反向偏置时的漏电流。

正常情况下，漏电流应该非常小。

6.反向恢复时间（t(R)）：当二极管从正向导通状态切换到反向截止状态时，需要一定的时间。

这个时间称为反向恢复时间。

7. 切换速度（Switching speed）：指的是二极管由正向导通到反向截止，或者从反向截止到正向导通的速度。

通常以纳秒（ns）为单位进行表示。

8. 容量（Capacitance）：二极管的容量由其pn结的结电容和扩散电容组成。

容量决定了二极管在高频电路中的性能。

通常以皮法（pF）为单位进行表示。

9. 功耗（Power Dissipation）：指的是二极管在正向导通时产生的热量。

能够承受的最大功耗由材料和尺寸决定。

10. 热阻（Thermal Resistance）：反映了二极管散热的效果。

较小的热阻可以有效地将热量传导到周围环境。

11. 温度系数（Temperature Coefficient）：指的是二极管电特性随温度变化的程度。

温度系数的大小直接影响到二极管的稳定性和可靠性。

12. 光敏二极管参数（Photo Diode）：光敏二极管可以将光能转化为电能，不同类型的光敏二极管会有不同的参数，如响应频率、响应曲线等。
