球化剂

球化剂的使用为了叙述方便，本文按以下类型划分。

4、1熔炼条件冲天炉熔制球铁，在我国约有80%比例的企业采用，因为冲天炉铁水温度低、含硫及其他杂质高，需要球化剂较强的脱硫和去渣能力，因此宜选用高牌号的球化剂，如FeSiMg10Re7,FeSiMg8Re7,FeSiMg8Re5；而对于电炉或者“双联”铁水熔制球铁，较常用低稀土低镁含量的球化剂，如含Mg1-6、Re4-8的球化剂。

4、2铸件厚薄大小不同壁厚、不同重量的铸件因为其凝固冷却条件不一致，那么对球化剂的选择也不能一样。

对于薄壁小件，凝固快、过冷度大，适宜球状石墨生长，同时也很容易出现碳化物，增加白口倾向，当残余镁超过0.07%时，更易产生碳化物，因此宜选用低稀土、低镁球化剂；而对于厚大断面球铁件(壁厚在100mm以上)，由于中心部位凝固速率小，存在球化衰退现象，易选用高牌号球化剂或者提高球化剂加入量(比一般球铁的残余镁含量高0.01—0.02%)。

但是残留稀土过高也会引起爆裂装石墨和反白口现象，因此又有研究在铁水中加入少量反球化元素(如0.005%的锑，或者铋、锡)来中和过量的稀土元素。

还有就是选择钇基重稀土球化剂，它比铈系球化剂抗衰退能力强，白口倾向也小。

4、3珠光体和铁素体铸件影响球铁组织中珠光体含量的主要因素有凝固组织特点、通过共析区冷却速率、碳硅含量、合金元素种类和含量等。

凝固组织中石墨球少、尺寸大，不利于碳的充分扩散，有利于增加珠光体，减少铁素体；奥氏体含炭量高、铸件冷却速率大都有增加珠光体的倾向。

选用含有铜、锑或镍的球化剂或在铁水中加入铜、锑、镍、锡等元素，都可以稳定珠光体组织。

而对于铁素体球铁一定要控制这些元素的含量，另外，由于稀土元素增加铁水的过冷倾向，生产铁素体铸件时，适宜选用稀土含量低的球化剂(Re含量不宜高于5%)。

5、球化剂应用不当造成的常见缺陷铸件缺陷诸如夹杂、孔洞、裂纹(指气孔、锁孔、裂纹、冷隔等)常常影响着铸件的力学性能、物理和化学性能、加工性能，决定了铸件的质量高低。

球化剂是一种非常常见的金属或合金，一般用于铸造使用，很多厂家在选择这类产品的时候会比较迷茫，不知道怎么才能选到比较好的产品，下面就让马鞍山京华实业公司为您简单介绍球化剂怎么选的，希望可以帮助到您！
(1)含镁量4%、5％、5.5％属于低镁球化剂，RE在1％－2％之间，多用于中频炉熔炼、低硫铁液的球化处理。

它具有球化反应和缓、球化元素易于充分吸收的优点。

(2)含镁量6％、7％属中镁系列球化剂，多用于冲天炉、电炉双联熔炼，或中频炉熔炼珠光体型铸态球墨铸铁铸件。

根据铸件壁厚和原铁水含硫量，确定合适的球化剂加入量，适用范围广，球化处理工艺宽泛。

(3)高镁系列球化剂，适合冲天炉熔炼、含硫量0.06％－0.09％的铁液，加入量在1.6％－2.0％之间。

(4)低铝球化剂使用于容易产生皮下气孔缺陷的铸件，以及对铁液含铝量有要求的铸件。

(5)纯Ce、纯La生产的球化剂，球化处理后铁液纯净夹杂物少、石墨球圆整。

钇基重稀土生产的球化剂适合于大断面铸件，延缓球化衰退、防止块状石墨。

含Sb球化剂用于珠光体型球墨铸铁。

(6)低硅球化剂适用于使用大量回炉料的铸造工厂；镍镁球化剂则用于高镍奥氏体球墨铸铁。

马鞍山京华实业公司是炼钢、铸造用增碳剂、煅后石油焦以及石墨化增碳剂，孕育剂，碳化硅等专业生产厂家。

公司能按增碳剂客户的要求加工成各种粒度规格的增碳剂，对产品高质量的追求户及对顾客称心满意的服务是马鞍山京华的经营宗旨。

马鞍山京华实业公司秉承着“凭质量铸造现在，靠信誉开拓未来”的经营理念，为客户提供最优质的增碳剂和贴心的服务。

如果您想进一步了解，可以直接点击官网马鞍山京华实业公司进行在线咨询。

球铁中球化剂中稀土的作用球铁中球化剂是一种常用的冶金辅助剂，它能够促进球铁中的球化作用，提高球铁的力学性能和加工性能。

而稀土作为球化剂中的关键成分，发挥着重要的作用。

下面将从稀土的角度来探讨球化剂中稀土的作用。

稀土能够提供良好的球化效果。

球化剂中的稀土元素主要是镧、铈、钐、镨等，它们具有良好的球化效果。

在球化过程中，稀土元素能够与球化剂中的其他成分共同作用，形成稀土化合物，使球化剂的活性得到提高。

这些稀土化合物在高温下能够迅速分解，释放出大量的活性物质，促进球化剂与石墨球的接触和反应，从而加速球化过程，形成更多的球状石墨，提高球化率。

稀土能够改善球铁的组织结构。

球铁中的石墨形态对其力学性能和加工性能有着重要的影响。

通常情况下，球铁中的石墨呈片状或网状分布，对应的是铸件中的片状石墨铸铁和网状石墨铸铁。

而稀土作为球化剂中的重要成分，能够使球化剂更好地与石墨球反应，使其更均匀地分布在铸件中，从而形成更多的球状石墨。

球状石墨分布均匀、大小适中，能够提高球铁的韧性和塑性，减少脆性相的形成，增加球铁的强度和延展性，改善球铁的综合性能。

稀土还能够提高球化剂的热稳定性。

在球化剂的生产和使用过程中，稀土元素能够与球化剂中的其他成分形成稳定的化合物，提高球化剂的热稳定性。

这对于球化剂的储存和运输非常重要，能够保证球化剂在高温条件下不发生分解或失活，保持其活性，确保球化剂的使用效果。

除了以上几点，稀土还具有抑制气孔形成的作用。

在球化过程中，球化剂中的稀土元素能够与铁水中的气体发生反应，生成稳定的化合物，减少气体的析出，降低气孔的形成。

气孔是铸件中常见的缺陷，会降低铸件的强度和密封性，而稀土的加入可以有效地抑制气孔的形成，提高铸件的质量和可靠性。

稀土在球铁中球化剂中发挥着重要的作用。

它能够提供良好的球化效果，改善球铁的组织结构，提高球铁的力学性能和加工性能。

稀土还能够提高球化剂的热稳定性，抑制气孔形成，提高铸件的质量和可靠性。

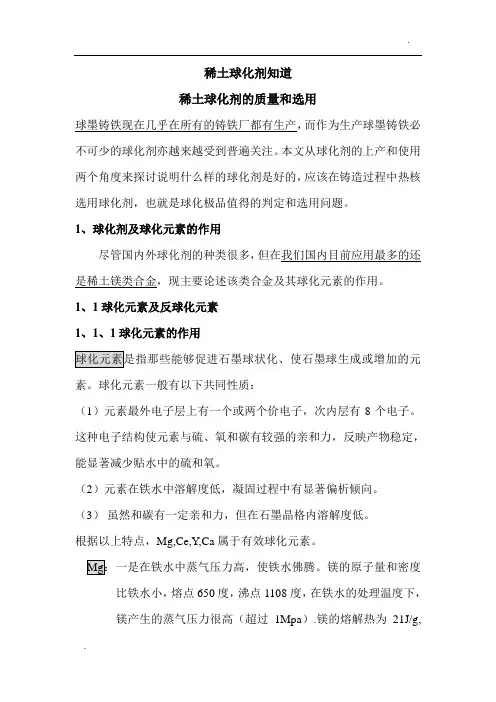

稀土球化剂知道稀土球化剂的质量和选用球墨铸铁现在几乎在所有的铸铁厂都有生产，而作为生产球墨铸铁必不可少的球化剂亦越来越受到普遍关注。

本文从球化剂的上产和使用两个角度来探讨说明什么样的球化剂是好的，应该在铸造过程中热核选用球化剂，也就是球化极品值得的判定和选用问题。

1、球化剂及球化元素的作用尽管国内外球化剂的种类很多，但在我们国内目前应用最多的还是稀土镁类合金，现主要论述该类合金及其球化元素的作用。

1、1球化元素及反球化元素1、1、1球化元素的作用素。

球化元素一般有以下共同性质：（1）元素最外电子层上有一个或两个价电子，次内层有8个电子。

这种电子结构使元素与硫、氧和碳有较强的亲和力，反映产物稳定，能显著减少贴水中的硫和氧。

（2）元素在铁水中溶解度低，凝固过程中有显著偏析倾向。

（3）虽然和碳有一定亲和力，但在石墨晶格内溶解度低。

根据以上特点，Mg,Ce,Y,Ca属于有效球化元素。

比铁水小，熔点650度，沸点1108度，在铁水的处理温度下，镁产生的蒸气压力很高（超过1Mpa）.镁的熔解热为21J/g,蒸发潜热为406J/g。

因此，镁加入铁水时，要产生汽化，使铁水翻腾。

二是与硫、氧有很强的亲和力。

所生成的MgO和MgS熔点高，密度也远小于铁，容易与铁水分离，因此镁处理后的铁水，硫和氧的含量都很低；三是在铁水凝固过程中有偏析于石墨的倾向，当其在铁水中的残留量超过0.035%时，使末就可以球化，但当镁残留量超过0.07%时，一部分镁偏析于晶界，并于晶界中的碳、磷等发生放热反应，生成MgC2、Mg2C3、Mg3P2等。

残留镁量更多时，晶间碳化物增多。

重稀土中的钇。

一是稀土元素的沸点均比镁高，加入铁水中时，不会引起铁水的翻腾和喷溅；二是铈和钇基稀土元素有比镁更强的脱硫脱氧能力，生成的硫化稀土、氧化稀土等化合物熔点高、稳定性好；三是稀土元素与铁水中的球化干扰元素也能形成稳定的化合物，因此含稀土的球化剂比镁球化剂的抗干扰能力强。

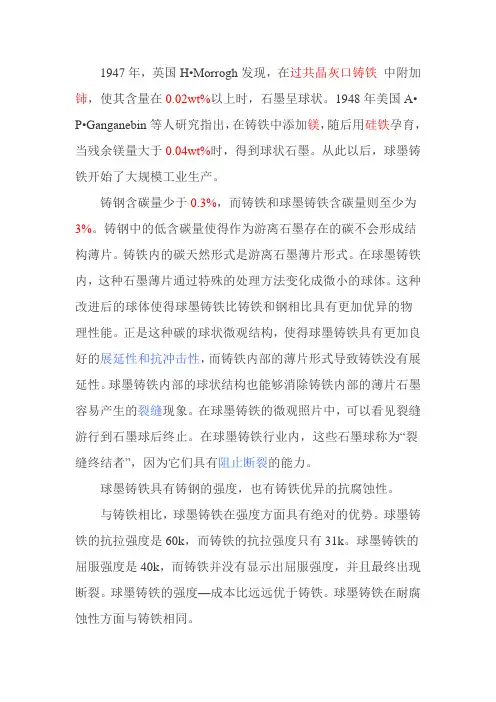

1947年，英国H•Morrogh发现，在过共晶灰口铸铁中附加铈，使其含量在0.02wt%以上时，石墨呈球状。

1948年美国A•P•Ganganebin等人研究指出，在铸铁中添加镁，随后用硅铁孕育，当残余镁量大于0.04wt%时，得到球状石墨。

从此以后，球墨铸铁开始了大规模工业生产。

铸钢含碳量少于0.3%，而铸铁和球墨铸铁含碳量则至少为3%。

铸钢中的低含碳量使得作为游离石墨存在的碳不会形成结构薄片。

铸铁内的碳天然形式是游离石墨薄片形式。

在球墨铸铁内，这种石墨薄片通过特殊的处理方法变化成微小的球体。

这种改进后的球体使得球墨铸铁比铸铁和钢相比具有更加优异的物理性能。

正是这种碳的球状微观结构，使得球墨铸铁具有更加良好的展延性和抗冲击性，而铸铁内部的薄片形式导致铸铁没有展延性。

球墨铸铁内部的球状结构也能够消除铸铁内部的薄片石墨容易产生的裂缝现象。

在球墨铸铁的微观照片中，可以看见裂缝游行到石墨球后终止。

在球墨铸铁行业内，这些石墨球称为“裂缝终结者”，因为它们具有阻止断裂的能力。

球墨铸铁具有铸钢的强度，也有铸铁优异的抗腐蚀性。

与铸铁相比，球墨铸铁在强度方面具有绝对的优势。

球墨铸铁的抗拉强度是60k，而铸铁的抗拉强度只有31k。

球墨铸铁的屈服强度是40k，而铸铁并没有显示出屈服强度，并且最终出现断裂。

球墨铸铁的强度—成本比远远优于铸铁。

球墨铸铁在耐腐蚀性方面与铸铁相同。

球墨铸铁的强度和铸钢的强度是可比的。

球墨铸铁具有更高的屈服强度，其屈服强度最低为40k，而铸钢的屈服强度只有3 6k。

在大部分市政应用领域，如：水、盐水、蒸汽等，球墨铸铁的耐腐蚀性和抗氧化性都超过铸钢。

由于球墨铸铁的球状石墨微观结构，在减弱振动能力方面，球墨铸铁优于铸钢，因此更加有利于降低应力。

选择球墨铸铁的一个重要的原因在于球墨铸铁比铸钢成本低。

球墨铸铁的低成本使得这种材料更加受欢迎，铸造效率更高，也减少了球墨铸铁的机加工成本。

球墨铸铁作为新型工程材料的发展速度是令人惊异的。

球化剂选用及球化处理1、球化剂的选用现在球化处理仍然是以普通冲入法为主，下面讨论球化剂的选用就是针对普通冲入法用的稀土硅铁镁合金。

球化剂质量的优劣及合理选用球化剂影响球铁的质量及球化处理成本，合理选用球化剂应考虑以下几方面。

1.1、球化剂质量球化剂成分符合工艺要求，夹渣少，组织均匀、致密、氧化镁含量越低越好，国家标准中规定MgO<1%。

1.2、球化剂中含镁量球化剂中含镁量不同适应的球化处理温度不同，换句话说，应按处理温度的不同选不同含镁量的球化剂，如表1。

表1 球化处理温度与球化剂中含镁量的关系[1]1.3、球化剂中稀土含量按铁液中含硫量的不同选不同稀土含量的球化剂，如表2，原铁液中含硫不同，铁液内稀土残留量不同，如表3。

表2 铁液中含硫量与球化剂中稀土含量的关系[1][2]表3 原铁液含硫量与稀土残留量的关系[1][2]1.4、球化剂的粒度球化剂的颗粒度与一次处理铁液量或与球化处理包的容量有关，如表4。

表4 球化剂的粒度与一次处理铁液量的关系[1][2]2、球化处理方法2.1、敞口包冲入法（普通冲入法）敞口包冲入法（以下简称冲入法）国内外早期应用均比较广泛，国内1965年以后逐渐用冲入法代替压力加镁法，直到现在，球铁的生产中仍然是冲入法比较普遍，特别是汽车零件、农机件等一般球铁件的生产中。

冲入法应用40多年至今还广泛应用，说明它有许多优点，现在看，冲入法也存在有不少问题或者说是缺点。

2.1.1、冲入法的优点冲入法的优点，主要有：能满足球铁生产的要求，生产出优质铸件；设备简单，投资少；操作简便、安全，工人容易掌握。

2.1.2、冲入法的缺点冲入法的缺点，主要有：球化质量的稳定性差，稳定生产高档球铁件需寻求球化质量更稳定的新的球化处理方法；镁的吸收率低，球化剂的加入量大，处理过程，铁液降温多；球化过程产生的烟尘处理比较困难，不能满足环保的要求。

2.2、盖包冲入法盖包冲入法（以下简称盖包法）是在冲入法铁液包上面设计一个带有注入孔的包盖。

球铁中的球化元素与反球化元素一、球化元素至今已发现的球化元素有：Ce、Mg、Ca、Y、K、Na、Bi、Li、Zn、Te、Se、Be、Tn、Sr、Ba、Cd。

这些元素中大都数只有在纯净铁水中才能表现出球化能力，而真正有工业价值的仅仅有Ce、Mg、Ca、Y元素才有较强的净化能力和球化能力。

⒈Mg作球化剂的特点⒈1Mg是最强的球化剂能使亚共晶、共晶和过共晶成分的铁水中的石墨球化并有良好的脱硫脱氧能力。

⒈2Mg的沸点（1107℃）低于铁水温度，Mg直接加入铁水中有剧烈的沸腾，操作不安全，铁水对Mg的吸收率低，球化不稳定，Mg的气化带走大量热量，降低铁水温度比较严重。

⒈3纯Mg处理的铁水凝固时体积收缩大，铸件内部形成的缩孔、缩松较难彻底清除。

⒈4Mg极易氧化生成多种非金属夹杂物，使铸件造成表面夹渣、皮下气孔等缺陷。

⒈5当有微量反球化元素存在时就很难使石墨球化。

⒉稀土金属作球化剂的特点⒉1沸点高（1430～1470℃），加入铁水没有强烈的沸腾，球化处理比较安全。

⒉2与很强的脱硫、脱氧能力，并可消除其他杂物和气体，提高铁水的纯净度。

⒉3能抑制反球化元素对球化的干扰作用。

⒉4改善铸造性能，可显著提高铁水的流动性，减少偏析，减少镁球铁传统缺陷（黑渣、缩孔、缩松、皮下气孔等）。

稀土合金单独作球化剂的弱点①球化作用比镁差，只能球化过共晶成分铁水；②球化的石墨球不太圆整；③稀土有加剧石墨漂浮和球化衰退的作用，稀土残留量<0.5%时，石墨形状就明显恶化（粗大、形状变坏），使球铁的冲击韧性降得很低，而且热处理都无法改善这种情况。

根据以上情况可知，单独用镁或单独用稀土都不是理想的球化剂。

将镁和稀土再配入一定量的硅、锰和铁熔成中间合金作球化剂，是性能很好的球化剂，在国内生产中得到广泛的应用。

⒊稀土镁硅铁作球化剂的特点⒊1球化能力强，可处理亚共晶、共晶、过共晶成分的铁水，并对含硫较高和含有反球化元素及温度稍低的铁水也能进行球化。

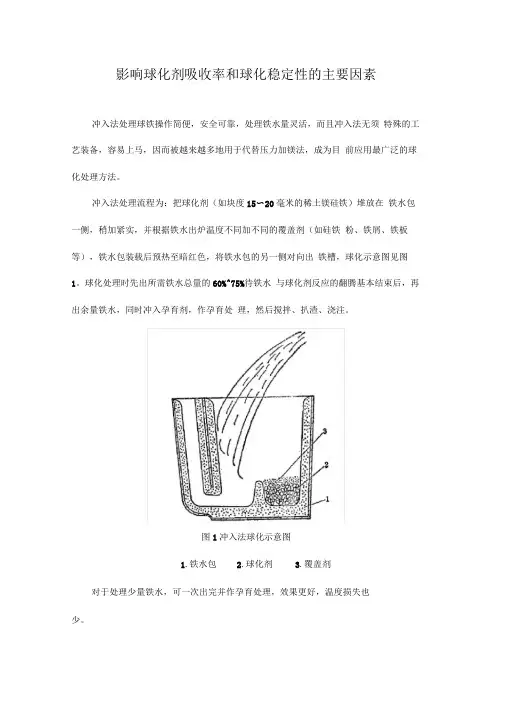

影响球化剂吸收率和球化稳定性的主要因素冲入法处理球铁操作简便，安全可靠，处理铁水量灵活，而且冲入法无须特殊的工艺装备，容易上马，因而被越来越多地用于代替压力加镁法，成为目前应用最广泛的球化处理方法。

冲入法处理流程为：把球化剂（如块度15〜20毫米的稀土镁硅铁）堆放在铁水包一侧，稍加紧实，并根据铁水出炉温度不同加不同的覆盖剂（如硅铁粉、铁屑、铁板等），铁水包装载后预热至暗红色，将铁水包的另一侧对向出铁槽，球化示意图见图1。

球化处理时先出所需铁水总量的60%^75%待铁水与球化剂反应的翻腾基本结束后，再出余量铁水，同时冲入孕育剂，作孕育处理，然后搅拌、扒渣、浇注。

图1冲入法球化示意图1.铁水包2.球化剂3.覆盖剂对于处理少量铁水，可一次出完并作孕育处理，效果更好，温度损失也少。

冲入法球化工艺要保证铁水中残留适当含量的镁和稀土，并使二者有合适的比例，这是保证球化的必要条件。

铁水中残留镁量与稀土量的比例主要依靠球化剂中镁和稀土的比例来保证。

球化元素残留量的绝对值则取决于球化剂的加入量和吸收率。

在冲入法球化处理时，球化元素的主要损耗是氧化烧损和脱硫损耗。

影响球化剂吸收率和球化稳定性的主要因素如下：一、原铁水含硫量的影响原铁水含硫量越高，消耗在脱硫上的球化剂越多。

因此球化剂加入量必须随铁水含硫量增高而加大。

对于含Mg 8%〜10% Si 35%-40%勺稀土镁硅铁，在1380c〜1450c处理，对壁厚100毫米以下铸件，球化剂加入量与含硫量关系见表1。

表1 稀土镁硅铁加入量与原铁水含硫量的关系原铁水含硫量（衿<0.03 0.03〜0.05 0.05〜0.07 0.07〜0.10球化剂加入量（衿0.6〜0.8 0.8〜1.1 1.1〜1.3 1.3〜1.6二、处理温度的影响铁水温度是影响稀土镁硅铁冲入法处理球墨铸铁质量的一个重要因素。

由于球化剂、覆盖剂以及孕育剂的熔化需要耗费大量热量，使整个冲入法处理过程中铁水温度下降较大，1吨〜2吨包降低50c〜100C,大型浇包降温较少。

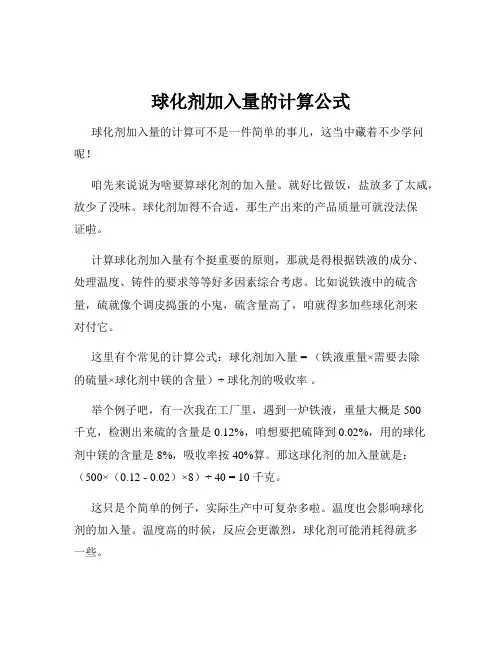

球化剂加入量的计算公式球化剂加入量的计算可不是一件简单的事儿，这当中藏着不少学问呢！咱先来说说为啥要算球化剂的加入量。

就好比做饭，盐放多了太咸，放少了没味。

球化剂加得不合适，那生产出来的产品质量可就没法保证啦。

计算球化剂加入量有个挺重要的原则，那就是得根据铁液的成分、处理温度、铸件的要求等等好多因素综合考虑。

比如说铁液中的硫含量，硫就像个调皮捣蛋的小鬼，硫含量高了，咱就得多加些球化剂来对付它。

这里有个常见的计算公式：球化剂加入量 = （铁液重量×需要去除的硫量×球化剂中镁的含量）÷球化剂的吸收率。

举个例子吧，有一次我在工厂里，遇到一炉铁液，重量大概是 500千克，检测出来硫的含量是 0.12%，咱想要把硫降到 0.02%，用的球化剂中镁的含量是 8%，吸收率按 40%算。

那这球化剂的加入量就是：（500×（0.12 - 0.02）×8）÷ 40 = 10 千克。

这只是个简单的例子，实际生产中可复杂多啦。

温度也会影响球化剂的加入量。

温度高的时候，反应会更激烈，球化剂可能消耗得就多一些。

还有啊，不同的铸件对球化效果的要求也不一样。

有些要求高的精密铸件，那球化剂的加入量就得更精确，一点儿都不能马虎。

而且，就算公式算出来了一个量，咱也不能死搬硬套。

还得根据实际情况灵活调整。

有时候，经验也能派上大用场。

就像有一回，一个师傅凭经验稍微多加点球化剂，结果那批铸件的质量特别好。

总之，球化剂加入量的计算是个技术活，得综合考虑各种因素，不断摸索和总结经验，才能把这个量算得准准的，生产出高质量的产品。

希望大家在实际操作中，都能算准球化剂的加入量，做出棒棒的产品！。

球化剂市场分析报告1.引言1.1 概述球化剂是一种在矿石、焦炭和其他原材料中添加的化学物质，用于提高铁矿石在高温下的粘结性和加工性能。

球化剂市场在全球范围内具有重要的地位，随着钢铁工业的发展和对高质量铁矿石的需求不断增加，球化剂市场也呈现出快速增长的趋势。

本报告将对球化剂市场进行深入分析，包括市场概况、需求分析、竞争格局，以及对未来发展趋势和市场预测的展望。

1.2 文章结构文章结构部分的内容：本报告分为引言、正文和结论三个部分。

在引言部分，我们将对球化剂市场做简要的概述，介绍本篇报告的结构以及目的，最后对整篇报告做总结。

在正文部分，将分别对球化剂市场的概况、市场需求分析、竞争格局进行详细分析。

在结论部分，我们将对市场发展趋势进行分析，预测未来的发展趋势，并提出建议与展望。

整篇报告将全面、系统地分析球化剂市场的发展动态，为相关行业提供有益的参考和指导。

1.3 目的文章目的：本报告旨在对球化剂市场进行深入分析，以了解当前市场的现状、需求情况以及竞争格局。

通过对市场发展趋势和未来发展预测的研究，为相关企业和投资者提供可靠的参考和决策依据。

同时，通过对市场的分析和展望，为行业发展提出相应的建议，促进球化剂市场的健康发展。

1.4 总结在球化剂市场分析报告的总结部分，我们可以得出以下结论：1. 球化剂市场正处于快速发展阶段，需求量持续增长。

2. 竞争格局日趋激烈，市场份额分散，需要更多的市场竞争策略。

3. 未来市场发展趋势将更加多样化和个性化，需要不断创新和提高产品质量。

4. 需要加强市场调研和技术创新，不断提升产品的竞争力和市场影响力。

5. 在未来发展中，建议加强与客户的沟通与合作，开拓新的市场渠道，提高产品的市场占有率。

2.正文2.1 球化剂市场概况球化剂是一种常用的矿业化工产品，主要用于矿石球化处理，提高矿石的适应性和流动性。

球化剂市场是矿业化工市场中的重要一环，受到矿业市场的广泛关注。

目前，球化剂市场呈现出持续增长的趋势。

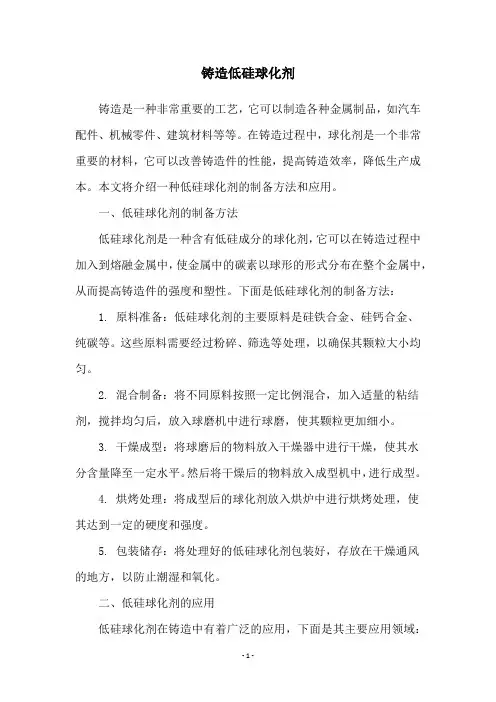

铸造低硅球化剂铸造是一种非常重要的工艺，它可以制造各种金属制品，如汽车配件、机械零件、建筑材料等等。

在铸造过程中，球化剂是一个非常重要的材料，它可以改善铸造件的性能，提高铸造效率，降低生产成本。

本文将介绍一种低硅球化剂的制备方法和应用。

一、低硅球化剂的制备方法低硅球化剂是一种含有低硅成分的球化剂，它可以在铸造过程中加入到熔融金属中，使金属中的碳素以球形的形式分布在整个金属中，从而提高铸造件的强度和塑性。

下面是低硅球化剂的制备方法：1. 原料准备：低硅球化剂的主要原料是硅铁合金、硅钙合金、纯碳等。

这些原料需要经过粉碎、筛选等处理，以确保其颗粒大小均匀。

2. 混合制备：将不同原料按照一定比例混合，加入适量的粘结剂，搅拌均匀后，放入球磨机中进行球磨，使其颗粒更加细小。

3. 干燥成型：将球磨后的物料放入干燥器中进行干燥，使其水分含量降至一定水平。

然后将干燥后的物料放入成型机中，进行成型。

4. 烘烤处理：将成型后的球化剂放入烘炉中进行烘烤处理，使其达到一定的硬度和强度。

5. 包装储存：将处理好的低硅球化剂包装好，存放在干燥通风的地方，以防止潮湿和氧化。

二、低硅球化剂的应用低硅球化剂在铸造中有着广泛的应用，下面是其主要应用领域：1. 汽车配件：低硅球化剂可以提高汽车配件的强度和塑性，使其更加耐用和寿命更长。

2. 机械零件：低硅球化剂可以使机械零件具有更好的耐磨性和耐腐蚀性，从而提高机械设备的使用寿命。

3. 建筑材料：低硅球化剂可以改善建筑材料的性能，使其更加耐用和安全。

4. 其他领域：低硅球化剂还可以应用于电子、航空、化工等领域，提高产品的性能和质量。

三、总结低硅球化剂是一种非常重要的材料，它可以提高铸造件的性能和质量，降低生产成本，具有广泛的应用领域。

在制备低硅球化剂的过程中，需要注意原料的选择和处理，以及加工工艺的控制等方面，从而保证产品的质量和稳定性。

在未来，低硅球化剂将继续发挥其重要作用，为各个领域的发展做出贡献。

球化剂生产工艺球化剂是一种应用广泛的材料，主要用于冶金和矿山工业中的球团制备。

球化剂通过将细粉末矿石与结合剂混合，并在高温下进行球化，产生颗粒状的球团，提高矿石的堆积性和还原性。

下面将介绍球化剂的生产工艺。

球化剂的生产工艺可以分为原料处理、混合制备、球化烧结和成品收集几个阶段。

首先是原料处理阶段，球化剂的主要原料包括铁矿石粉末、焦炭粉末和结合剂等。

铁矿石粉末主要是铁精粉或回收粉末，需经过磨碎、筛分和烘干等处理，以保证粉末的颗粒大小和水分含量。

焦炭粉末则是通过焦炭研磨并筛分得到，同样需要控制颗粒大小和水分含量。

结合剂一般采用胶结剂或有机物，其主要作用是在球化过程中起到粘结矿石颗粒的作用。

接下来是混合制备阶段，将上述处理好的原料按一定配方混合均匀。

混合方式可以采用物料堆积搅拌、机械搅拌或干法制粒等方法。

在混合过程中，要保持原料的均匀性，以充分融合结合剂并提高球化剂的均一度。

然后是球化烧结阶段，将混合好的原料送至球化机进行球化烧结。

球化机一般为旋转球化机或静态球形机，用于将颗粒状原料在球化机内进行高温球化。

烧结温度一般在1200~1300摄氏度之间，烧结时间根据原料组成和球团大小而定。

最后是成品收集阶段，将球化剂从球化机中取出，经过冷却和筛分，进一步分级和收集。

球化剂一般按照颗粒大小分为几个不同的规格级别，以便满足不同矿石的要求。

需要注意的是，在球化剂的生产过程中，要注意控制原料的质量，尤其是矿石颗粒大小和水分含量的控制，以确保球化剂的质量和稳定性。

此外，还需要严格控制球化烧结的工艺参数，如温度、时间和气氛等，以保证球化剂的球团强度和还原性。

综上所述，球化剂的生产工艺主要包括原料处理、混合制备、球化烧结和成品收集几个阶段。

通过科学的生产工艺控制，可以制备出质量稳定的球化剂，满足冶金和矿山工业的生产需求。

球化剂成分含量
球化剂是一种常见的食品添加剂，它能够改善食品的质地和口感，让
食品更加美味。

球化剂的成分含量是影响其效果的关键因素，下面我
们来了解一下。

首先，球化剂的主要成分是蛋白质水解物和磷酸盐。

蛋白质水解物可
以使得食品中的蛋白质分子断裂成更小的肽链或氨基酸，从而使得食
品更加容易消化吸收。

磷酸盐则可以与钙离子结合，形成不溶性盐类，从而使得食品中的钙离子减少，防止钙离子与其他成分发生反应而导
致质地变差。

其次，球化剂中蛋白质水解物和磷酸盐的比例也是影响其效果的重要
因素。

一般来说，蛋白质水解物占球化剂总重量的70%左右比较合适。

如果蛋白质水解物含量过低，则无法达到预期的改善效果；如果含量
过高，则会导致食品过于松软、易碎。

此外，在球化剂的添加量方面，也需要根据不同的食品类型和制作工
艺进行调整。

一般来说，球化剂的添加量应该控制在总重量的1%左右。

如果添加量过多，则会影响食品的口感和质地；如果添加量过少，则
无法达到预期的效果。

总之，球化剂成分含量是影响其效果的关键因素，需要根据不同的食品类型和制作工艺进行调整。

合理控制球化剂成分含量可以使得食品更加美味、易消化吸收。

如何挑选合适的球化剂？掌握这六个基本要点就够了在金属材料处理过程中，球化处理是一种非常重要的工艺。

它可以使晶粒变细，减少材料的韧性和硬度，提高材料的延展性和塑性。

而球化剂则是球化处理的关键。

但是，在挑选球化剂时，应该注意哪些方面呢？下面将介绍六个基本要点。

1. 材料的化学成分球化剂在选择时首先要考虑材料的化学成分。

对于不同类型的材料，需要选择不同的球化剂。

例如，对于钢铁，通常会使用稀土球化剂（如钐、镨、铈等稀土元素）或铝钛合金球化剂。

而对于铜、铝等非铁金属，通常使用钠或钾作为球化剂。

2. 材料的加工温度球化处理要求在特定的温度范围内进行，而球化剂的选择也要与材料的加工温度相匹配。

如果球化剂的活性很低，会导致晶粒不易得到细化；而如果球化剂的活性太高，会导致晶粒过分细化。

因此，在选择球化剂时，需要选择能在合适温度下产生适当活性的球化剂。

3. 材料的结晶形态及尺寸球化剂的选择还要考虑到材料的结晶形态和尺寸。

一般来说，需要使用能够有效改善晶粒结构的球化剂。

对于粗大晶粒的材料，需要使用能够细化晶粒的球化剂；而对于细小晶粒的材料，需要使用能够改善晶粒结构的球化剂。

4. 剂量及添加方式球化剂在添加时需要注意剂量及添加方式。

如果剂量过少，会导致球化效果不佳，甚至达不到球化效果；而如果剂量过多，会导致材料硬化，失去球化的效果。

另外，加入球化剂的方式应注意均匀性和适当性。

5. 球化剂的活性球化剂的活性是衡量球化剂质量的重要指标。

只有具有适当的活性，才能够达到预期的球化效果。

因此，在选择球化剂时，需要选择具有适当活性的球化剂。

6. 球化剂的成本球化剂的成本也是选择球化剂时需要考虑的重要因素之一。

一般来说，球化剂的价格是根据其质量和效果来决定的。

需要选择在满足球化效果的前提下，价格相对合理的球化剂。

综上所述，选择合适的球化剂需要考虑材料的化学成分、加工温度、结晶形态及尺寸、剂量及添加方式、球化剂的活性以及球化剂的成本等方面，并根据实际情况进行综合考虑，才能选择出最适合的球化剂。

铸铁球化剂
【原创实用版】
目录
1.铸铁球化剂的定义和作用
2.铸铁球化剂的种类和特点
3.铸铁球化剂的应用领域和效果
4.铸铁球化剂的发展前景和挑战
正文
铸铁球化剂是一种在铸铁生产中使用的重要添加剂，其主要作用是使铸铁中的石墨球化，从而改善铸铁的性能。

铸铁球化剂的种类繁多，常见的有硅铁、锰铁、铬铁等，它们各具特点，可以根据铸铁的具体需求进行选择。

铸铁球化剂的应用领域广泛，几乎涵盖了所有的铸铁生产领域。

通过添加铸铁球化剂，可以提高铸铁的强度、韧性和耐磨性，从而提高铸铁制品的使用寿命。

此外，铸铁球化剂还可以改善铸铁的铸造性能，减少铸铁的收缩和裂纹，提高铸铁的表面光洁度。

随着科技的发展，铸铁球化剂的发展前景广阔。

未来，铸铁球化剂将更加环保、高效，可以更好地满足铸铁生产的需求。

然而，铸铁球化剂也面临着一些挑战，如提高球化效果、降低生产成本等。

总的来说，铸铁球化剂是一种重要的铸铁添加剂，其作用是改善铸铁的性能，提高铸铁制品的使用寿命。

第1页共1页。

球化剂作用原理
球化剂是一种能够促进铸造件表面物质流动而形成球状颗粒的添加剂。

其作用原理包括：
1. 降低液态金属的表面张力：球化剂可以使液态金属表面张力降低，从而减少毛刺、孔洞和分层的产生，使金属更容易流动和填充模腔。

2. 提高液态金属的流动性：在液态金属中添加适量的球化剂，可以改善其流动性，促进铸造件表面形成球状颗粒。

3. 改善铸造件的表面质量：球化剂可以使液态金属中的气泡更容易上升并排出，从而减少气孔和其他缺陷的产生，使铸造件表面更加光滑。

4. 改善合金组织和性能：一些球化剂可以改善铸造件的合金组织和性能，如使其强度、塑性和耐热性提高。

孕育剂和球化剂的区别是什么？孕育（hatching）技术是在离心管中进行培养，通过湿度和温度的控制创造适合受精卵孵化、转化为胚胎和成熟的胚胎环境。

而球化（compaction）技术是通过创造适合胚胎快速发育的压力和细胞相互作用的环境来促进细胞间交流和细胞的团聚。

虽然两种技术都在体外生殖技术中使用，但它们的作用和目的却不同。

孵化和孕育孕育是一种人工消化酶的应用，它使卵子周围的透明虫泡层变软并破裂，使成熟的卵子和精子接触，从而促进受精。

通过调节孕育的时间和操作方式，可以提高胚胎形态的质量和增加移植成功的机会。

与孕育相比，孵化并不直接涉及到受精卵，而是在胚胎发育过程中施加恰当的压力和环境，来创造一种适合细胞生长和发育的环境，从而优化胚胎的形态和结构。

孵化技术有相应的发育时间表，如第一、第二、第三等级的胚胎，每个胚胎的发育时间都不同。

球化和胚胎发育球化是通过压力来创造模拟体内情况的环境，以促进胚胎细胞之间的相互作用和协调。

在胚胎发育的早期阶段，细胞之间的通讯非常重要。

球化过程中的细胞增殖和细胞相互作用可以帮助胚胎快速发育，并促进结构和功能的优化。

球化和孵化的区别在于，球化更注重胚胎早期阶段的胚胎发育，包括细胞大小和形状的变化，以及胚胎的融合和分裂。

孵化则注重胚胎的整体形态和质量，并确保胚胎在更高的分析级别上继续快速发育。

总结孕育剂和球化剂在体外生殖技术中起到不同的作用。

孕育通常在受精阶段使用，旨在创造一个适合卵子和精子结合的环境。

球化则更加注重早期胚胎的形态和早期细胞相互作用的促进。

虽然两种技术有一些相似之处，但其重点和应用场景却不相同。

学会区分两者之间的区别和应用还是十分必要的，以便于精准应用体外生殖技术，并优化受精卵和胚胎的形态。
