无人机摄影测量专用数据处理平台操作手册国网北京经济技术研究院目录第一部分系统简介.............................................第一章无人机摄影测量概述.................................第二章无人机摄影测量专用数据处理平台介绍.................第一节主要功能第二节主要界面介绍第三节作业流程图第二部分空三数据准备.........................................第三章建立测区...........................................第一节设置测区基本参数9第二节建立相机文件第三节输入外业控制点第四节设置影像第五节设置航带第六节影像处理第四章内定向.............................................第一节内定向17第五章空三...............................................第一节指定航带间点第二节提取连接点第三节自动选点第四节交互编辑第五节空三平差第三部分生成DEM和正射影像...................................第六章DEM生产............................................第一节DEM生产第二节DEM编辑第三节DEM拼接第七章DOM生产............................................第一节DOM生产第四部分数据处理..............................................第七章创建模型............................................第一节创建OST模型第二节创建OPD模型第三节立体选线及平断面量测第五部分专题数据输出..........................................第八章出图................................................第一节裁剪影像第二节出图第六部分三维漫游 (39)第九章三维漫游............................................第一节创建三维漫游CVD文件第二节三维漫游第七部分附录..................................................附录A 许可(License)使用说明...............................附录B 调绘数据（dat，txt）格式说明........................附录C 塔位数据（txt）文件格式.............................附录D 交叉跨越塔基信息数据（ext）文件格式................第一部分系统简介第一章无人机摄影测量概述随着GPS和摄影测量与遥感技术在电网工程勘测设计工作中的广泛应用，我国的电网勘测设计的精细化程度和效率有了显着的提高，作业模式也发生了深刻的变化。

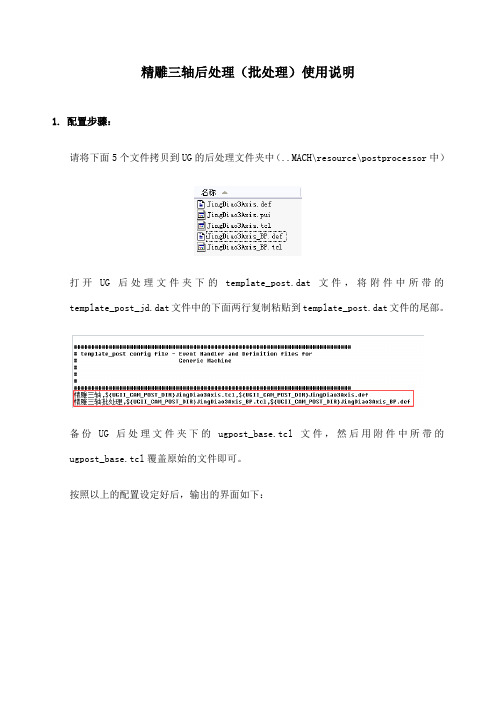

精雕三轴后处理（批处理）使用说明
1.配置步骤：
请将下面5个文件拷贝到UG的后处理文件夹中（..MACH\resource\postprocessor中）
打开UG后处理文件夹下的template_post.dat文件，将附件中所带的template_post_jd.dat文件中的下面两行复制粘贴到template_post.dat文件的尾部。
备份UG后处理文件夹下的ugpost_base.tcl文件，然后用附件中所带的ugpost_base.tcl覆盖原始的文件即可。
按照以上的配置设定好后，输出的界面如下：
2.批处理使用方法
如下图所示，
DJ路径组中包含了F和R两个子组，当选中F子组进行批处理输出时，系统将自动生成四个以子组名称命名的NC文件139-102-a201.nc, 139-102-a202.nc，139-102-a203.nc，139-102-a204.nc；选中R子组进行批处理输出时，系统将自动生成五个以子组名称命名的
NC文件139-102-a205.nc，139-102-a206.nc，139-102-a207.nc，139-102-a208.nc，139-102-a209.nc。
注意事项：
为了方便管理和避免操作出错期间，一个组中的路径最好是同一把刀具的路径，如下图所示：
如下图所示，只要选中NC_PROGRAM组即可进行批处理，其中的子组会被全部输出出来。
如果工艺安排合理的话，刀具从小到大排列，则可以按照刀具分类进行显示（机床视图），如下图所示：选中GENERIC_MACHINE进行批处理输出，输出的NC文件名为F6.nc, 1.5.nc和B1-0.05.nc。
BJSD-3隧道激光断面仪操作规程一、操作方法1．仪器应定期校验。
2．检查仪器配件是否齐全。
3．不论在何种条件下，应保证三角架平稳。
4．在日照时，应打伞。
5．避免视距超过60米。
6．仪器的安装：选择好检测地点，即仔细找到标志点位置，尽量使用三脚架的中心对准正下方地面上的标志点。
将三脚架支好，调整好高度，而且尽量使得三脚架顶部水平。
将测量头（即检测主机）放在三脚架的顶上，旋紧固定螺钉。
用测量控制器上面的顶钩挂在三脚架的挂物环上，管好控制器的电源开关，如果采用外接大电池的，亦可将其挂在另一侧的挂物钩上，在连接好七芯电缆。
将测量电缆连接在控制器右上九芯插座和测量主机上相应插座上。
仪器安装完毕。
7．安平：调整仪器主机下三角基座上的三个微调螺旋，观察仪器上的圆水准气泡，使之居中，调整完毕。
8．基点的确立：（地面基准点）：将三角基座安平好后，先打开大电池的开关，指示灯亮，再打开控制器的电源开关，等几秒钟之后，显示屏上出现下列菜单：测量显示传送设置9．当用户选择“1”时，屏幕出现：“请稍后”的字样，测头自动指零完成后10．仪器的运输、保管、使用应正确，并定期校正。
二、仪器日常维护及定期保养1. 仪器使用环境要求：温度范围为-10℃~45℃，湿度≤85%，可在或轻微粉尘烟雾条件下使用；2. 当电池指示灯提示电池电量不足时，应及时进行充电；3. 对打电池充电时，应使用专门的配置的充电器进行，充电温度为10℃~30℃最佳，充电时间一般不得超过5小时；4. 充电电压以220V±10%为准，如工地电压波动较大，最好加交流稳压器；5. 不得随意拆卸、修理或改装仪器。
DHR流变仪使用指南
下面的内容便可以观察到仪器的状况显示。
里点击
安装夹具：将夹具连接在驱动轴底部，一手握住夹具，另一只手顺时针方向拧紧机
头顶部的旋钮。
通过
开已经建档的夹具档案，或是新建夹具档案New，并遵循向导指引进行。
13.轴承摩擦损失校正(Bearing Friction Correction)：由以下路径执行：
File Manage>Geometries>Calibration>Friction: 按校正…Calibrate‟向导进行校正。
并确认勾选” Friction”选项。
选择温度控制系统：安装适当的下夹具温度控制平台/系统。
panel>Gap>Zero Gap
根据实验需要选择Bearing Mapping Type和Number of Iterations
选用Standard模式进行2次。
如果测试的力矩范围低于
模式，选择Precision模式进行2－3次。
实验方法(Procedure)：新建或打开实验方法可以通过
每种实验方法可分为：前处理步骤，测试步骤和后处理步骤，测试步骤可以自定义
开启已建立样品档案利用File Manager>Results>Open，File Manage>Experiments>Sample，输入有关样品和存档的信息。
开始实验，利用快捷键。
BDCU 博世后处理诊断软件使用说明书
一、 诊断仪通讯连接方法
1、usbcan 适配器（白盒子）连接方法
注意事项：
红色为CAN-H ，黑色为CAN-L ，两条信号线对地电压大概为2.5V 。
2、KWP 适配器（黄盒子）连接方法
连接方法同usbcan 适配器（白盒子）。
与电脑usb 接口相连
信号线，与整车
诊断接口相连
二、运行诊断软件
1、集成式诊断软件（升级平台版）运行方法：
点击电脑桌面左下角的“开始”---程序---电控发动机故障诊断仪，打开应用程序，进入下图所示界面
故障诊断
区
状态监测区命令按钮区
三、诊断软件功能使用说明。
智能重量变送器使用说明书一．概述随着电子称重技术在工业生产过程中的广泛应用，为了使重量信号可以直接输送到工业控制计算机及其它控制仪表，实现生产过程的远距离集中控制，用户迫切需要一种能将重量信号转换成标准模拟量信号或数字信号并能进行设定控制的重量变送器。
该智能重量变送器是本公司为适应这一需求而专门研制的一种集设定控制技术和数字变送器功能于一身的新颖智能重量变送器，适用于冶金、石化、水泥、建材、饲料等需要配料、定值控制的计量控制装置中。
二．技术参数、规格及功能1．技术参数●线性度：0.01%F.S●输入灵敏度：0.25µv/d●输入信号范围：0.1mV~20mV●A/D转换速度：100次/秒●A/D转换码数：100万码●显示分度数：≤60000码●零点温度影响：≤0.2µV/℃●满度温度影响：≤10ppm/℃●传感器激励电源：电压：DC5V±0.3V●最大激励电流： 200mA2．模拟量输出信号●一路独立的可编程标准电流信号（可选配两路模拟量输出）●准确度： 0.1%F.S●模拟量输出种类： 4~20mA(负载电阻≤750Ω)0~10mA(负载电阻≤1.5kΩ)3．通讯口（可选配）一路串行数字接口信号种类：标准RS-232、RS-485、20mA电流环（单向）及电台接口。
（用户可在上述信号接口中任选一种，可同具有相应输入接口及格式的计算机、显示器等使用。
）4．设定控制信号二路（常开）继电器触点：容量AC250V 2.5A（可选配四路）5．显示器5.1 A型●主显示器5位红色0.5英寸LED，显示称量值、提示符。
●付显示器6位绿色0.3英寸LED，显示累加值。
●指示灯8只LED显示工作状态及内容。
5.2 B型●主显示器5位红色0.8英寸LED，显示称量值、提示符。
●付显示器6位红色0.5英寸LED，显示累加值。
●指示灯8只LED显示工作状态及内容。
6．一般规格及使用环境●环境温度：0 ~40℃；●相对温度：40℃（20 ~90）%RH；●大气压强：86 ~106 KPa；●供电电压：AC220 +22-33V●供电频率：50±1Hz；●周围无腐蚀气体或腐蚀液；●应远离强电磁场；●应远离高压动力线及高频设备。
