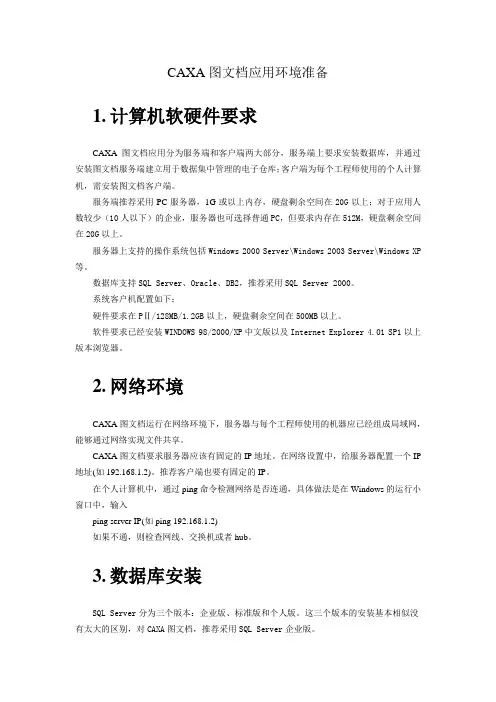

CAXA图文档应用环境准备

CAXA图文档应用环境准备
1.计算机软硬件要求
CAXA图文档应用分为服务端和客户端两大部分，服务端上要求安装数据库，并通过安装图文档服务端建立用于数据集中管理的电子仓库；客户端为每个工程师使用的个人计算机，需安装图文档客户端。

服务端推荐采用PC服务器，1G或以上内存，硬盘剩余空间在20G以上；对于应用人数较少（10人以下）的企业，服务器也可选择普通PC，但要求内存在512M，硬盘剩余空间在20G以上。

服务器上支持的操作系统包括Windows 2000 Server\Windows 2003 Server\Windows XP 等。

数据库支持SQL Server、Oracle、DB2，推荐采用SQL Server 2000。

系统客户机配置如下：
硬件要求在PⅡ/128MB/1.2GB以上，硬盘剩余空间在500MB以上。

软件要求已经安装WINDOWS 98/2000/XP中文版以及Internet Explorer 4.01 SP1以上版本浏览器。

2.网络环境
CAXA图文档运行在网络环境下，服务器与每个工程师使用的机器应已经组成局域网，能够通过网络实现文件共享。

CAXA图文档要求服务器应该有固定的IP地址。

在网络设置中，给服务器配置一个IP 地址(如192.168.1.2)。

推荐客户端也要有固定的IP。

在个人计算机中，通过ping命令检测网络是否连通，具体做法是在Windows的运行小窗口中，输入
ping server IP(如ping 192.168.1.2)
如果不通，则检查网线、交换机或者hub。

3.数据库安装
SQL Server分为三个版本：企业版、标准版和个人版。

这三个版本的安装基本相似没有太大的区别，对CAXA图文档，推荐采用SQL Server企业版。

SQL Server安装在CAXA图文档所在服务器端。

下面以SQL Server企业版为例，介绍安装步骤。

第一步：把SQL Server安装盘放到光驱以后，系统会自动运行一个安装程序，如果光盘没有启动安装程序，可以手工运行autorun.exe文件执行安装程序。

第二步：在安装程序的第一个界面中有：“安装SQL Server组件”、“安装SQL Server 的先决条件”、“浏览安装/升级帮助”、“阅读发布说明和访问我们的web站点”。

选择“安装SQL Server 组件”的选项。

第三步：进入下一个安装选项，其中有“安装数据库服务器”、“安装Analysis Service”、“安装English query”三个选项，选择“安装数据库服务器”选项。

第四步：进入下一个安装界面，在选择下一步以后会出现一个把服务安装到哪个计算机的一个设置界面，使用缺省选项本地计算机，然后点下一步。

第五步：进入到安装选项界面，使用缺省选项“创建新的SQL Server实例或安装客户端工具”，然后点下一步。

第六步：输入公司名称和使用者名称以后会进入到一个安装定义的界面，使用缺省选项“服务器和客户端工具”，选择下一步。

图1 安装SQL Server服务器
第七步：进入到安装类型选择界面，使用缺省选项“典型安装”。

然后选择下一步。

第八步：进入到服务器账户配置界面，账户的选择和配置是一个非常重要的步骤，因为它直接决定了SQL Server的启动账号和访问账号。

在这里推荐使用缺省的系统设置。

缺省
的系统设置中账号模式使用的是：对每个服务器使用同一个账号，自动启动SQL Server服务。

在选择服务账户时，可以选择使用本地账户，也可以选择使用域用户账户，为了方便配置，推荐选择使用本地系统账户，然后进行下一步操作。

图2 服务帐户选择
第九步：进入身份验证模式界面，在选择身份模式时，为方便配置，建议用户均采用混合模式。

下面录入的SA密码请一定要记住，如果忘记，你将无法登陆服务，数据也将不能使用，当然，用户也可以不设置密码。

图3 身份验证模式
点击下一步，安装程序开始系统的安装，并提示安装Microsoft数据库访问组件（MDAC）。

在安装完SQL Server，（必要得话需重新启动电脑），启动SQL Server服务管理器，显示如下管理界面：
图4 SQL Server服务器管理窗口
如果管理界面中服务没有启动，单击有绿色箭头的按钮即可启动SQL Server 服务。

应注意将“当启动OS 时自动启动服务”选项打勾。

4.数据库配置
SQL Server 提供“企业管理器”，点击“企业管理器”中系统菜单“操作”下的“编辑SQL Server注册属性”命令，弹出已注册的SQL Server属性对话框，可以修改属性项目。

图5 已注册SQL Server的属性设置
已注册的SQL Server属性项目如图5所示。

请注意：必须选择“使用SQL Server身份验证”，登录名一定要填写“sa”，并输入数据库安装时定义的密码。

另外一点，如果存在数据库连接问题，请对SQL Server服务端连接设施进行配置。

具体方法是在开始菜单栏的程序组中，找到SQL Server 组件中的“服务端网络设施”（Server Network Utility），点击弹出配置对话框。

图6 服务端连接设施对话框
对话框右侧列表中显示支持的连接协议，请至少选择Named Pipes和TCP/IP两种协议。

5.客户端数据库连接
CAXA图文档客户端通过ODBC与服务端连接。

ODBC是Microsoft提供的支持数据库应用的开放式数据连接方式，CAXA图文挡客户端在安装之前，应先通过ODBC实现客户端与服务器的连通。

数据源为建立应用程序与数据库之间进行数据访问的ODBC连接提供信息，主要提供数据库的位置（IP）、数据库访问用户及密码、数据库数据类型设置等信息。

点击Windows的‘控制面板’->‘管理工具’->‘数据源(ODBC)’，将弹出如图7的对话框。

当服务器端安装好数据库后，通过此ODBC向导可以测试每一台客户端是否能够连接到服务端的数据库。

图7 ODBC数据源管理器
选择‘系统DSN’，填加一个新的数据源，系统弹出创建新数据源对话框。

图8 创建新数据源管理器
在创建新数据源对话框中，选择驱动程序“SQL Server”，然后点击完成，回到创建新数据源对话框。

在ODBC配置的向导对话框中，填写数据源名称及服务器名称。

图9 创建到SQL Server的新数据源
点击下一步，对服务器进行配置。

图10 ODBC连接身份验证
在身份验证时，如果SQL Server安装时采用Windows NT验证方式，选择“使用网络登录ID的Windows NT验证”。

在安装SQL Server数据库时，CAXA图文档推荐采用混合验证模式，此情况下，则选择“使用用户登录ID和密码的SQL Server验证”。

此界面中的“客户端配置”功能非常重要，点击此功能按钮，进入图11所示的填加网
络库配置界面。

图11采用TCP/IP进行客户端配置
在客户端配置中，在网络库单选框中，选择TCP/IP选项，在连接参数组中服务器名称栏填入CAXA图文档服务器所在计算机的IP地址，并采用动态决定端口连接方式。

在此对话框中，给定义的连接方式定义一个服务器别名，此处服务器别名与图9中的服务器名称一致。

特别注意，在后面的连接测试中，如果通过TCP/IP连接不成功，请采用命名管道进行连接。

图12采用Named Pipes进行客户端配置
在网络库单选框中，选择Named Pipes选项，在连接参数组中服务器名称栏填入CAXA 图文档服务器所在计算机的IP地址，管道名称写为“\\IP\pipe\sql\query”。

在此对话框中，给定义的连接方式定义一个服务器别名。

命名管道连接方式具有更好的通用性，解决Windows多种版本下的ODBC连接问题。

客户端配置完成后，回到图10所示的对话框，输入登录ID和密码（安装SQL Server 时设置的密码），进入下一步。

创建到SQL Server的新数据源对话框中可以选择连接的目的数据库，在测试时，选择默认的master数据库。

图13 目标数据库选择
选择master数据库后，进入下一步，在此对话框中选择默认的选项。

图14 数据连接属性设置
配置完成后，配置向导提供测试数据源的功能，测试成功表明配置成功。

点击测试数据源按钮，测试ODBC是否连接成功。

图14 数据连接测试成功提示框
注意：在安装CAXA图文档系统之前，每个客户端都应进行ODBC连接测试，并保证连接测试能够成功。

如果一台计算机连接测试不成功，则该机上的CAXA图文档客户端不能运行。

连接测试失败，请检查：
1.到服务器的网络是否畅通
2.如果计算机安装的操作系统为Windows XP，请安装XP SP2
3.服务器上的数据库服务管理器是否启动
4.尝试用命名管道（Nanmed Pipes）进行连接
5.安装新版本的ODBC驱动（CAXA协同管理平台区域可以下载）
如果仍存在连接问题，请与CAXA图文档技术人员联系。
