例6、如图9-2-5所示，光滑绝缘 细杆竖直放置，它与以正点电荷 Q为圆心的某一圆周交于B、C两 点，质量为m，带电量为-q的有 孔小球从杆上A点无初速度下滑. 已知q <Q,AB=h，小球滑到B点时 速度大小为 v .
求：
(1)小球由A到B过程中电场力做的功；
(2)AC两点的电势差.
例题：(2010·江苏单科·5)空间有一沿x轴对称分布的电场，其 电场强度E随x变化的图象如图所示．下列说法中正确的是( ) A．O点的电势最低 B．x2点的电势最高 C．x1和－x1两点的电势相等 D．x1和x3两点的电势相等
【变式训练】 a、b、c、d是匀强电场中的四个点，它们正好是
一个矩形的四个顶点．电场线与矩形所在平面平行．已知a点的
电势为20 V，b点的电势为24 V，d点的电势为4 V，如图所示，
由此可知c点的电势为
()
A．4 V
B．8 V
C．12 V
D．24 V
方法总结：分析此类问题的主要手段是依据提供的电势，找出 等势点，作出等势面，如果需要，还可以作出匀强电场的电场 线帮助分析
四．电势差
(1)定义：电荷在电场中，由一点A移到另一点B时， 电场力做的功WAB 与移动的电荷的 电荷量q 的比值。
(2)定义式：UAB＝ WAB/q 。 (3)电势差与电势的关系：UAB＝φA－φB ，UAB＝－UBA。 (4)影响因素：电势差UAB由电场本身的性质决定，与移动 的电荷q及电场力做的功WAB 无关 ，与零电势点的选取 无关 。
第三节 电场能的性质
一．静电力做功
(1)特点：静电力做功与 路径 无关，只与 初末位置 有关。 (2)计算方法 ①W＝qEd，只适用于匀强电场，其中d为沿 电场方向 的距离。 ②WAB＝qUAB，适用于 任何电场 。

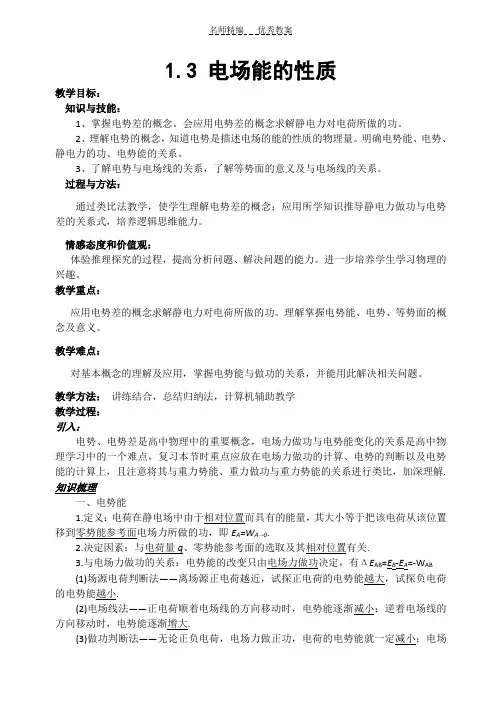

1.3 电场能的性质教学目标：知识与技能：1、掌握电势差的概念。

会应用电势差的概念求解静电力对电荷所做的功。

2、理解电势的概念，知道电势是描述电场的能的性质的物理量。

明确电势能、电势、静电力的功、电势能的关系。

3、了解电势与电场线的关系，了解等势面的意义及与电场线的关系。

过程与方法：通过类比法教学，使学生理解电势差的概念；应用所学知识推导静电力做功与电势差的关系式，培养逻辑思维能力。

情感态度和价值观：体验推理探究的过程，提高分析问题、解决问题的能力。

进一步培养学生学习物理的兴趣。

教学重点：应用电势差的概念求解静电力对电荷所做的功。

理解掌握电势能、电势、等势面的概念及意义。

教学难点：对基本概念的理解及应用，掌握电势能与做功的关系，并能用此解决相关问题。

教学方法：讲练结合，总结归纳法，计算机辅助教学教学过程：引入：电势、电势差是高中物理中的重要概念，电场力做功与电势能变化的关系是高中物理学习中的一个难点，复习本节时重点应放在电场力做功的计算、电势的判断以及电势能的计算上，且注意将其与重力势能、重力做功与重力势能的关系进行类比，加深理解. 知识梳理一、电势能1.定义：电荷在静电场中由于相对位置而具有的能量，其大小等于把该电荷从该位置移到零势能参考面电场力所做的功，即E A=W A→0.2.决定因素：与电荷量q、零势能参考面的选取及其相对位置有关.3.与电场力做功的关系：电势能的改变只由电场力做功决定，有ΔE AB=E B-E A=-W AB(1)场源电荷判断法——离场源正电荷越近，试探正电荷的电势能越大，试探负电荷的电势能越小.(2)电场线法——正电荷顺着电场线的方向移动时，电势能逐渐减小；逆着电场线的方向移动时，电势能逐渐增大.(3)做功判断法——无论正负电荷，电场力做正功，电荷的电势能就一定减小；电场力做负功，电荷的电势能就一定增大.二、电势1.定义：电场中某点的电势，等于单位正电荷从该点移到零电势参考面电场力所做的功， .（这里的q 根据电性带正负号） 2.单位：伏特（V ），1 V=1 J/C.3.决定因素：与该点在电场中的位置以及零势面的选取有关，与检验电荷无关.若空间某处的电场由几个电荷共同产生，则该点电势等于各电荷单独存在时该点电势的代数和.4.关于零电势面：由电势的定义知它与零电势能参考面重合，和其他零势面一样可以根据问题最简化的原则来选取.在实际应用中我们常会取大地和无限远处为零电势面.5.电场中沿电场线的方向电势越来越低.三、电势差1.定义：电荷q 在电场中由一点A 移动到另一点B 时，电场力所做的功与电荷量的比值,叫做A 、B 两点间的电势差，用U AB 表示.其定义式为：2.决定式：U AB =Ed ,适用于匀强电场.3.电势差的单位为导出单位，在国际单位制中为伏特，简称伏；符号为V.1 V=1 J/C,即1 C 的正电荷在电场中由一点移到另一点,电场力所做的功为1 J,则这两点间的电势差就是1 V.4.电势（差）与电场强度的关系四、等势面1.定义：电场中电势相等的点构成的面.2.特点：（1）在同一等势面上移动电荷时电场力不做功，说明电场力方向与电荷移动方向相互垂直，即等势面必定与电场线相互垂直.（2）沿着电场线的方向，电势越来越低，电场线总是由电势高的等势面指向电势低的等势面.（3）等势面的疏密表示电场的强弱，等势面密的地方，电场强；等势面疏的地方，电场弱. 五、对公式 的理解及应用 ϕ→A 0A A W E ==q q ϕϕAB AB A B W U ==-q U E =d公式 反映了电场强度与电势差之间的关系,由公式可知:电场强度的方向就是电势降低最快的方向. 公式 只适用于匀强电场,且应用时注意d 的含义是表示某两点沿电场线方向的距离，或两点所在等势面之间的距离. 高考连线1.（2009年上海物理卷）位于A 、B 处的两个带有不等量负电的点电荷在平面内电势分布如图所示，图中实线表示等势线,则( )A.a 点和b 点的电场强度相同B.正电荷从c 点移到d 点，电场力做正功C.负电荷从a 点移到c 点，电场力做正功D.正电荷从e 点沿图中虚线移到f 点，电势能先减小后增大【解析】电场线的疏密可以表示电场的强弱，可见A 错误；正电荷从c 点移到d 点，电场力做负功,负电荷从a 点移到c 点，电场力做正功，所以B 错误，C 正确；正电荷从e 点沿图中虚线移到f 点，电场力先做正功，后做负功，但整个过程电场力做正功，D 正确.【答案】CD2.（2009年广东物理卷）如图所示,在一个粗糙水平面上,彼此靠近地放置两个带同种电荷的小物块.由静止释放后,两个物块向相反方向运动,并最终停止.在物块的运动过程中,下列表述正确的是（ ）A.两个物块的电势能逐渐减少B.物块受到的库仑力不做功C.两个物块的机械能守恒D.物块受到的摩擦力始终小于其受到的库仑力【解析】由于两电荷的电性相同，则二者之间的作用力为斥力，因此在远离过程中，电场力做正功，电势能逐渐减少，A 正确，B 错误；由于运动过程中有重力以外的力(电场力和摩擦力）做功，故机械能不守恒，C 错误；在远离过程中，开始时电场力大于摩擦力，后来电场力小于摩擦力，D 错误.【答案】A 题型方法一、与带电粒子轨道有关的问题例1 如图44-4甲所示，实线是一族未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a 、b 是轨迹上的两点.若带电粒子在运动过程中只受电场力作用，根据此图可以判断的是( )A.带电粒子所带电荷的符号B.带电粒子在a 、b 两点的受力方向C.带电粒子在a 、b 两点的速度何处较大D.带电粒子在a 、b 两点的电势能何处较大 【解析】带电粒子在电场中所受电场力必沿电场线，根据轨迹UE =d U E =d的弯曲方向，看出a 、b 两点的电场力方向如图44-4 乙所示（类向心力）.由于电场线有两种可能，因此粒子所带电荷量可能为正，也可能为负.当粒子从a 点进入时，速度方向与受力方向的夹角大于90°，电场力做负功，动能减小，电势能增加；粒子从b 点进入时，速度方向与受力方向的夹角小于90°，电场力做正功，动能增加，电势能减小.正确选项为B 、C 、D.【答案】BCD【点评】带电粒子的运动轨迹一旦给定，那么粒子在a 、b 两点的受力方向、速率大小、电势能大小将唯一确定，与粒子所带的电荷量无关.方法概述高考中为了考查学生的分析推理能力，经常出一些给出带电粒子运动轨迹要求学生分析求解相关问题.求解这一类题的具体步骤是：先画出入射点的轨迹切线，即画出初速度的方向；再根据轨迹的弯曲方向，确定电场力的方向；进而利用分析力学的方法来分析粒子的带电性质、电场力做功的正负、电势能的增减、电势高低的变化、电场力的大小变化等有关问题.二、求匀强电场中的电场强度的大小和方向例2 如图44-5所示，A 、B 、C 三点都在匀强电场中，已知AC ⊥BC ，∠ABC =60°，BC ＝20 cm.把一个电荷量q =1×10-5 C 的正电荷从A 移到B ，静电力做功为零；从B 移到C ，静电力做功为-1.73×10－3 J .则该匀强电场的场强大小和方向是( )A.865 V/m ，垂直AC 向左B.865 V/m ，垂直AC 向右C.1000 V/m ，垂直AB 斜向上D.1000 V/m ，垂直AB 斜向下【解析】把电荷q 从A 点移到B 点时,电场力不做功，说明A 、B 两点在同一等势面上.因该电场为匀强电场，等势面应为平面，故图中直线AB 即为等势线，电场方向应垂直于等势面，可见选项A 、B 错误. ，B 点电势比C 点低173 V ，因电场线指向电势降低的方向，所以场强方向必垂直于AB 斜向下.场强大小 【答案】D【点评】本题涉及匀强电场中电势差与场强的关系、等势面、电场线与等势面的关系、电场力做功等较多知识,题目情境比较复杂，全面考查考生理解、分析、解决电场类问题的能力. 方法概述已知电荷在某几点间移动过程中电场力做功，求电场强度的方法： (1)根据 确定各点间的电势差，注意在匀强电场中沿直线方向电势均匀变化. (2)连接电势相等的点构成等势面.(3)与等势面垂直的方向为场强方向，画出电场线. (4)根据 求场强的大小. W U =q U E =d⨯-3-5-1.7310V -173V 10BC BC W U ===q =1000V/m 60CB CB o U U E ===d BCsin三、运用功能关系解决电场中的有关问题例3如图44-7甲所示，水平绝缘光滑轨道AB的B端与处于竖直平面内的圆弧形光滑绝缘轨道BCD平滑连接，圆弧的半径R=0.50 m.轨道所在空间存在水平向右的匀强电场，电场强度E=1.0×104 N/C.现有一质量m=0.06 kg的带电小球（可视为质点）放在水平轨道上与B端距离s=1.0 m 的位置，由于受到电场力的作用，带电体由静止开始运动.已知带电体所带的电荷量q=8.0×10-5 C，取g=10 m/s2，试问：（1）带电小球能否到达圆弧最高点D？（2）带电小球运动到何处时对轨道的压力最大？最大值为多少？【答案】（1）能（2）当小球滑至P点，∠POB=53°时，小球对圆弧的压力最大 5 N方法概述解答这一类力、电综合性问题的关键在于对物体进行受力分析，认真分析题目的物理过程.由于电场力做功与路径无关，只与始末位置有关，因此要特别注意对始末位置的分析.这一类题目常用动能定理求解.小结：探究：1、类比电场和重力场中力的情况、能量的情况、电势和高度看是否有相似之处？2、注意电场中几种特殊的电场线和等势面，分析其场强和电势情况。

2025高考物理步步高同步练习必修3学习笔记电场中的功能关系及图像问题[学习目标] 1.会利用功能关系、能量守恒定律分析电场综合问题.2.理解E－x、φ－x、E p－x 图像的意义，并会分析有关问题．一、电场中的功能关系1．合外力做的功等于物体动能的变化量，即W合＝ΔE k.2．静电力做功等于带电体电势能的减少量，即W AB＝E p A－E p B＝－ΔE p.3．只有静电力做功时，带电体电势能与机械能的总量不变，即E p1＋E机1＝E p2＋E机2.例1质量为m的带电小球射入匀强电场后，以方向竖直向上、大小为2g的加速度向下运动，重力加速度为g，在小球下落h的过程中()A．小球的重力势能减少了2mghB．小球的动能增加了2mghC．静电力做负功2mghD．小球的电势能增加了3mgh例2(2021·衡水市桃城区月考)如图所示，在竖直平面内，光滑绝缘直杆AC与半径为R的圆周交于B、C两点，在圆心O处有一固定的正点电荷，B点为AC的中点，C点位于圆周的最低点．现有一质量为m、电荷量为－q、套在杆上的带负电小球从A点由静止开始沿杆下滑．已知重力加速度为g，A点距过C点的水平面的竖直高度为3R，小球滑到B点时的速度大小为5gR.(1)求小球滑到C点时的速度大小；(2)若以B点作为零电势点，试确定A点的电势．二、电场中的图像问题1．v－t图像例3 (2021·大庆市让胡路区高二期末)一正电荷在电场中仅受静电力作用，从A 点运动到B 点，速度随时间变化的图像如图所示，t A 、t B 分别对应电荷在A 、B 两点的时刻，则下列说法中正确的是( )A ．A 处的电场强度一定小于B 处的电场强度 B ．A 处的电势一定低于B 处的电势C ．电荷在A 处的电势能一定大于在B 处的电势能D ．从A 到B 的过程中，静电力对电荷做正功 2．φ－x 图像从φ－x 图像上可直接看出电势随位置的变化，可间接求出电场强度E 随x 的变化情况：φ－x 图像切线斜率的绝对值k ＝|ΔφΔx |＝|Ud |，表示E 的大小，电场强度E 的方向为电势降低最快的方向．例4 (2021·杭州二中期中)两点电荷q 1、q 2固定在x 轴上的A 、B 两点，两电荷连线上各点电势φ随x 变化的关系图像如图所示，其中P 点电势最高，且x AP <x PB ，则( )A ．q 1和q 2都是正电荷B ．q 1的电荷量大于q 2的电荷量C ．在A 、B 之间将一负点电荷沿x 轴从P 点左侧移到右侧，电势能先减小后增大D ．一点电荷只在静电力作用下沿x 轴从P 点运动到B 点，加速度逐渐变小 3．E －x 图像(1)E －x 图像中，E 的数值反映电场强度的大小，E 的正负反映电场强度的方向，E 为正表示电场方向为正方向．(2)E －x 图线与x 轴所围的面积表示“两点之间的电势差U ”，电势差的正负由沿电场强度方向电势降低判断．例5 (多选)(2021·南安市高二月考)静电场在x 轴上的电场强度E 随x 变化的关系图像如图所示，x 轴正方向为电场强度正方向，带正电的点电荷沿x 轴运动，则点电荷( )A．在x2和x4处电势能相等B．由x1运动到x3的过程中电势能增大C．由x1运动到x4的过程中静电力先增大后减小D．由x1运动到x4的过程中静电力先减小后增大4．E p－x图像例6在光滑绝缘的水平桌面上有一带电的小球，只在静电力的作用下沿x轴正方向运动，其电势能E p随位移x变化的关系如图所示．下列说法正确的是()A．小球一定带负电荷B．x1处的电场强度一定小于x2处的电场强度C．x1处的电势一定比x2处的电势高D．小球在x1处的动能一定比在x2处的动能大带电粒子在交变电场中的运动[学习目标] 1.学会分析带电粒子在交变电场中的直线运动.2.学会分析带电粒子在交变电场中的曲线运动．一、带电粒子在交变电场中的直线运动1．此类问题中，带电粒子进入电场时初速度为零，或初速度方向与电场方向平行，带电粒子在交变静电力的作用下，做加速、减速交替的直线运动．2．该问题通常用动力学知识分析求解．重点分析各段时间内的加速度、运动性质、每段时间与交变电场的周期T间的关系等．常用v－t图像法来处理此类问题，通过画出粒子的v－t图像，可将粒子复杂的运动过程形象、直观地反映出来，便于求解．例1 (多选)(2021·鹤岗市工农区高二期中)如图甲所示，平行金属板中央有一个静止的电子(不计重力)，两板间距离足够大．当两板间加上如图乙所示的电压后，下列选项图中反映电子速度v 、位移x 和加速度a 三个物理量随时间t 的变化规律可能正确的是( )针对训练1 (多选)(2021·银川一中期中)如图甲所示，两平行金属板水平放置，A 板的电势φA ＝0，B 板的电势φB 随时间t 的变化规律如图乙所示，电子只受静电力的作用，且初速度为零(设两板间距足够大)，则( )A ．若电子是在t ＝0时刻进入板间的，它将一直向B 板运动B ．若电子是在t ＝0时刻进入板间的，它将时而向B 板运动，时而向A 板运动，最后打在B 板上C ．若电子是在t ＝T8时刻进入板间的，它将时而向B 板运动，时而向A 板运动，最后打在B板上D ．若电子是在t ＝T4时刻进入板间的，它将时而向B 板运动，时而向A 板运动，最后不能打到B 板上二、带电粒子在交变电场中的曲线运动带电粒子以一定的初速度垂直于电场方向进入交变电场，粒子做曲线运动．(1)若带电粒子的初速度很大，粒子通过交变电场时所用时间极短，故可认为粒子所受静电力为恒力，粒子在电场中做类平抛运动．(2)若粒子运动时间较长，在初速度方向做匀速直线运动，在垂直初速度方向利用v y －t 图像进行分析：①v y ＝0时，速度方向沿v 0方向．②y 方向位移可用v y －t 图像的面积进行求解．例2 如图甲所示，极板A 、B 间的电压为U 0，极板C 、D 间的间距为d ，荧光屏到C 、D 板右端的距离等于C 、D 板的板长．A 板O 处的放射源连续无初速度地释放质量为m 、电荷量为＋q 的粒子，经电场加速后，沿极板C 、D 的中心线射向荧光屏(荧光屏足够大且与中心线垂直)，当C 、D 板间未加电压时，粒子通过C 、D 板间的时间为t 0；当C 、D 板间加上图乙所示电压(图中电压U 1已知)时，粒子均能从C 、D 板间飞出，不计粒子的重力及粒子间的相互作用．求：(1)C 、D 板的长度L ；(2)粒子从C 、D 两极板间飞出时垂直于极板方向偏移的最大距离； (3)粒子打在荧光屏上区域的长度．针对训练2 (多选)(2021·赤峰市松山区高二月考)如图甲所示，两平行金属板MN 、PQ 的板长和板间距离相等，板间存在如图乙所示的随时间做周期性变化的电场，电场方向与两板垂直，不计重力的带电粒子沿板间中线垂直电场方向源源不断地射入电场，粒子射入电场时的初动能均为E k0.已知t ＝0时刻射入电场的粒子刚好沿上板右边缘垂直电场方向射出电场．不计粒子间的相互作用，则( )A ．所有粒子都不会打到两极板上B ．所有粒子最终都垂直电场方向射出电场C ．运动过程中所有粒子的最大动能不可能超过2E k0D ．只有t ＝n T2(n ＝0，1，2，…)时刻射入电场的粒子才能垂直电场方向射出电场带电粒子在重力场与电场中的运动[学习目标] 1.会应用运动和力、功和能的关系分析带电粒子在复合场中的直线运动问题. 2.会应用运动和力、功和能的关系分析带电粒子在复合场中的类平抛运动问题和圆周运动问题．一、带电粒子在复合场中的直线运动讨论带电粒子在复合场中做直线运动(加速或减速)的方法(1)动力学方法——牛顿运动定律、运动学公式．当带电粒子所受合力为恒力，且与速度方向共线时，粒子做匀变速直线运动，若题目涉及运动时间，优先考虑牛顿运动定律、运动学公式．在重力场和电场叠加场中的匀变速直线运动，亦可以分解为重力方向上、静电力方向上的直线运动来处理．(2)功、能量方法——动能定理、能量守恒定律．若题中已知量和所求量涉及功和能量，那么应优先考虑动能定理、能量守恒定律．例1如图所示，两水平边界M、N之间存在竖直向上的匀强电场．一根轻质绝缘竖直细杆上等间距地固定着A、B、C三个带正电小球，每个小球质量均为m，A、B两球带电荷量均为q、C球带电荷量为2q，相邻小球间的距离均为L.将该细杆从边界M上方某一高度处由静止释放，已知B球进入电场上边界时的速度是A球进入电场上边界时速度的2倍，且B球进入电场后杆立即做匀速直线运动，C球进入电场时A球刚好穿出电场．整个运动过程中杆始终保持竖直状态，重力加速度为g.不计空气阻力．求：(1)匀强电场的电场强度的大小E；(2)A球经过电场上边界时的速度的大小v0；(3)C球经过边界N时的速度的大小．针对训练1(多选)如图所示，平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连．若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子()A．所受合力为零B．做匀减速直线运动C．电势能逐渐增加D．机械能逐渐增加二、带电粒子的类平抛运动带电粒子在电场中的类平抛运动的处理方法：1．运动分解的方法：将运动分解为沿初速度方向的匀速直线运动和垂直初速度方向的匀加速直线运动，在这两个方向上分别列运动学方程或牛顿第二定律．2．利用功能关系和动能定理分析(1)功能关系：静电力做功等于电势能的减少量，W电＝E p1－E p2.(2)动能定理：合力做功等于动能的变化，W＝E k2－E k1.例2(2019·全国卷Ⅲ)空间存在一方向竖直向下的匀强电场，O、P是电场中的两点．从O 点沿水平方向以不同速度先后发射两个质量均为m的小球A、B.A不带电，B的电荷量为q(q>0)．A从O点发射时的速度大小为v0，到达P点所用时间为t；B从O点到达P点所用时间为t2.重力加速度为g，求：(1)电场强度的大小；(2)B运动到P点时的动能．针对训练2(多选)(2021·荣成市高二月考)如图所示，有A、B、C三个质量相等，带正电、带负电和不带电的小球，从平行板电场的左侧不同位置以相同的初速度垂直于电场方向进入电场，它们落在同一点，极板平行于水平面，可以判断()A．小球A带正电，小球B不带电B．三个小球在电场中运动的时间相等C．三个小球到达极板时的动能关系为E k A＜E k B＜E k CD．三个小球在电场中运动时的加速度关系为a A＞a B＞a C三、带电粒子在电场(复合场)中的圆周运动1．解决复合场中的圆周运动问题，关键是分析向心力的来源，向心力的来源有可能是重力和静电力的合力，也有可能是单独的静电力．有时可以把复合场中的圆周运动等效为竖直面内的圆周运动，找出等效“最高点”和“最低点”． 2．等效最高点和最低点的确定方法在复合场中，任取一点(取题目中的圆心O 点)，在该点处把物块所受重力与静电力合成为等效重力，等效重力所在直线与物块做圆周运动的圆周有两个交点，这两个交点一个是等效最低点，一个是等效最高点，并且等效最低点就是等效重力线箭头所在方向与圆周的交点，另一个就是等效最高点．例3 (2021·六安市高二期中)如图所示，一个竖直放置的半径为R 的光滑绝缘环，置于水平方向的匀强电场中，电场强度为E ，有一质量为m 、电荷量为q 的带正电荷的空心小球套在环上，并且Eq ＝mg .(1)当小球由静止开始从环的顶端A 下滑14圆弧长到位置B 时，小球的速度为多少？环对小球的压力为多大？(2)小球从环的顶端A 滑至底端C 的过程中，小球在何处速度最大？最大速度为多少？。
