宽带圆极化微带天线分析与设计一、本文概述本文旨在深入探讨宽带圆极化微带天线的分析与设计。

随着无线通信技术的飞速发展，天线作为无线通信系统的关键组成部分，其性能直接影响到整个系统的传输质量和效率。

宽带圆极化微带天线作为一种重要的天线类型，具有宽频带、圆极化、低剖面、易集成等优点，因此在卫星通信、移动通信、雷达系统等领域具有广泛的应用前景。

本文将首先介绍宽带圆极化微带天线的基本原理和特性，包括其辐射机制、极化特性、带宽特性等。

随后，将详细分析宽带圆极化微带天线的设计方法，包括天线尺寸的选择、馈电方式的设计、介质基板的选取等。

在此基础上，将探讨影响天线性能的关键因素，如阻抗匹配、交叉极化、增益等，并提出相应的优化策略。

本文还将通过具体的案例分析，展示宽带圆极化微带天线在实际应用中的性能表现。

通过对比分析不同设计方案下的天线性能，为工程师和研究者在实际应用中提供有益的参考。

本文将总结宽带圆极化微带天线的设计与优化策略，并展望其未来的发展趋势和应用前景。

通过本文的研究，旨在为宽带圆极化微带天线的分析与设计提供理论支持和实践指导。

二、圆极化微带天线的基本原理圆极化微带天线是一种能够在空间中产生圆形极化波的天线，它具有独特的电磁辐射特性，广泛应用于无线通信、雷达探测和卫星通信等领域。

了解圆极化微带天线的基本原理对于其分析与设计至关重要。

圆极化波是一种电磁波，其电场矢量在空间中随时间旋转，形成一个圆形的轨迹。

圆极化微带天线通过特定的设计和构造，能够在其辐射区域内产生这样的圆形极化波。

这种波形的特性在于，无论接收天线的极化方式如何，圆极化波都能在一定程度上被接收，因此具有更好的抗干扰能力和更广泛的适用性。

圆极化微带天线的基本原理主要基于电磁场理论和天线辐射原理。

它通过在微带天线的辐射贴片上引入特定的相位差，使得天线的两个正交分量产生90度的相位差，从而形成圆极化波。

这种相位差可以通过在辐射贴片上刻蚀特定的槽口或引入附加的相位延迟线来实现。

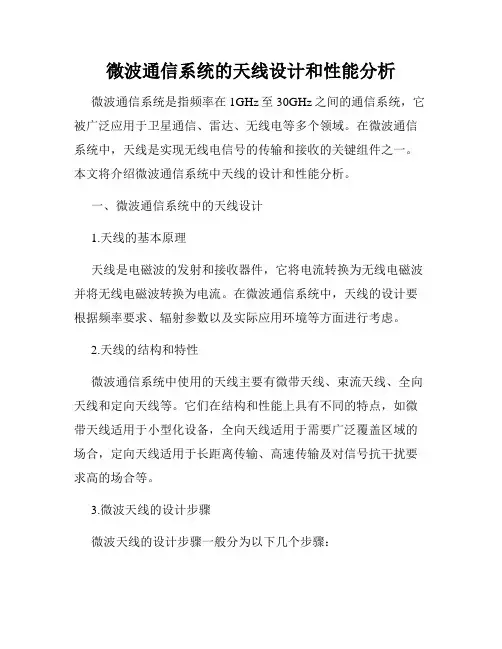

微波通信系统的天线设计和性能分析微波通信系统是指频率在1GHz至30GHz之间的通信系统，它被广泛应用于卫星通信、雷达、无线电等多个领域。

在微波通信系统中，天线是实现无线电信号的传输和接收的关键组件之一。

本文将介绍微波通信系统中天线的设计和性能分析。

一、微波通信系统中的天线设计1.天线的基本原理天线是电磁波的发射和接收器件，它将电流转换为无线电磁波并将无线电磁波转换为电流。

在微波通信系统中，天线的设计要根据频率要求、辐射参数以及实际应用环境等方面进行考虑。

2.天线的结构和特性微波通信系统中使用的天线主要有微带天线、束流天线、全向天线和定向天线等。

它们在结构和性能上具有不同的特点，如微带天线适用于小型化设备，全向天线适用于需要广泛覆盖区域的场合，定向天线适用于长距离传输、高速传输及对信号抗干扰要求高的场合等。

3.微波天线的设计步骤微波天线的设计步骤一般分为以下几个步骤：（1）确定工作频带和相关性能指标，如工作频率、辐射功率、辐射方向等。

（2）选择适当的天线类型，如微带天线、束流天线、全向天线或定向天线等。

（3）优化天线的结构参数，如天线的长度、宽度、形状和材质等。

（4）进行天线的仿真和分析，如使用电磁场仿真软件进行仿真和分析。

（5）制作天线并进行测试和调试，如使用矢量网络分析仪进行测试和调试，确保天线达到设计要求。

二、微波通信系统中天线性能分析1.天线的增益和方向图天线的增益是用来衡量天线向特定方向辐射电磁辐射能力的一个参数。

方向图是衡量天线辐射方向和辐射功率分布的参数。

2.天线的匹配和带宽天线的匹配性能是指天线能够将信号源的输出阻抗与空气中的阻抗之间实现良好的匹配的能力。

带宽是指天线能够在整个工作频率带内达到较好的性能。

3.天线的功率承受能力和辐射效率天线的功率承受能力是指天线能够承受的最大辐射功率。

而辐射效率是指天线的电磁能转化为辐射能的比例。

4.天线的抗干扰和误码率天线的抗干扰能力是指天线在受到干扰时所表现出的抵抗能力。

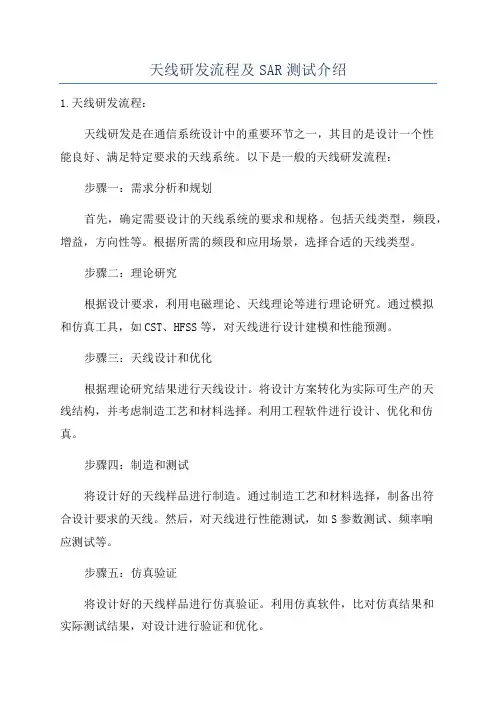

天线研发流程及SAR测试介绍1.天线研发流程：天线研发是在通信系统设计中的重要环节之一，其目的是设计一个性能良好、满足特定要求的天线系统。

以下是一般的天线研发流程：步骤一：需求分析和规划首先，确定需要设计的天线系统的要求和规格。

包括天线类型，频段，增益，方向性等。

根据所需的频段和应用场景，选择合适的天线类型。

步骤二：理论研究根据设计要求，利用电磁理论、天线理论等进行理论研究。

通过模拟和仿真工具，如CST、HFSS等，对天线进行设计建模和性能预测。

步骤三：天线设计和优化根据理论研究结果进行天线设计。

将设计方案转化为实际可生产的天线结构，并考虑制造工艺和材料选择。

利用工程软件进行设计、优化和仿真。

步骤四：制造和测试将设计好的天线样品进行制造。

通过制造工艺和材料选择，制备出符合设计要求的天线。

然后，对天线进行性能测试，如S参数测试、频率响应测试等。

步骤五：仿真验证将设计好的天线样品进行仿真验证。

利用仿真软件，比对仿真结果和实际测试结果，对设计进行验证和优化。

步骤六：验证和集成对设计好的天线样品进行验证，与实际系统进行集成测试。

根据集成测试的结果，对设计进行修正和调整。

步骤七：量产和市场应用最后，进行天线的大规模制造和量产。

将天线产品应用于各种通信系统中。

2.SAR测试介绍：SAR（Specific Absorption Rate）是一种测量电磁波对人体吸收的量化指标。

它表示单位质量或单位体积组织吸收的电磁能量。

SAR测试是为了评估电磁波对人体的生物效应和安全性。

SAR测试是使用模型人体进行的，该模型人体具有与真实人体相似的尺寸和电性参数。

测试过程中，将模型人体与天线系统进行完全或部分接触，通过测量模型人体吸收的电磁能量来计算SAR值。

SAR测试通常包括以下步骤：步骤一：建立模型人体使用具有标准尺寸和电性参数的人体模型，如美国联邦通信委员会（FCC）的具有特定体积和电导率的模型。

步骤二：测量电磁场在模型人体附近，使用测量设备（如探针、场强计等）测量天线系统辐射的电磁场值。

天线的分析报告1. 引言天线是无线通信系统中至关重要的组成部分。

它能够传输和接收无线信号，并将电能转换为电磁波辐射或从电磁波中提取能量。

在本文档中，我们将对天线进行分析和评估，以了解其性能、特性和应用。

2. 天线的基本原理天线根据其工作原理可以分为两类：发射天线和接收天线。

发射天线将电能转换为电磁波辐射，使其能够传输信号。

接收天线从电磁波中提取能量，并将其转换为电信号。

常见的天线类型包括偶极子天线、喇叭天线、补偿天线等。

3. 天线的参数和特性3.1 增益天线的增益是评估其向特定方向辐射或接收信号能力的参数。

增益越高，天线在特定方向上的信号传输或接收效果越好。

3.2 方向性天线的方向性指其辐射或接收信号的范围和方向。

有些天线是全向的，即在所有方向上都能接收或辐射信号，而其他天线是定向的，只在特定方向上有较强的接收或辐射能力。

3.3 阻抗匹配阻抗匹配是指天线与传输线之间的电阻匹配情况。

阻抗不匹配可能导致信号的反射和损耗。

因此，天线的阻抗特性需要与传输线的阻抗相匹配，以确保信号的有效传输。

3.4 频率响应天线的频率响应是指天线在不同频率下的工作能力。

天线应具备较宽的频率响应范围，以适应不同频率的信号传输和接收需求。

4. 天线的设计和优化天线的设计和优化过程通常涉及有限元仿真和实验验证。

通过仿真软件模拟天线的电磁场分布和性能参数，可以快速评估设计方案的优劣。

实验验证通常通过天线测试台进行，以验证仿真结果的准确性及天线的实际性能。

5. 天线的应用领域天线广泛应用于无线通信、雷达、卫星通信、无线电广播等领域。

不同的应用场景和需求会对天线的性能参数提出不同的要求，因此需要根据具体需求选择合适的天线类型和配置。

6. 总结通过对天线的分析和评估，我们深入了解了天线的基本原理、参数和特性。

天线是实现无线通信的关键部件，其性能和设计优化对整个通信系统的性能和可靠性至关重要。

在未来的发展中，我们可以期待更高性能、更多功能的天线应用于各个领域，推动通信技术的不断进步。

《面向5G移动终端的MIMO天线设计与研究》篇一一、引言随着5G时代的到来，移动通信技术得到了空前的发展。

其中，多输入多输出（MIMO）技术以其出色的性能在无线通信系统中得到了广泛的应用。

MIMO天线作为5G移动终端的重要组成部分，其设计与研究对于提高系统性能、增强通信质量和提升用户体验具有重要意义。

本文将重点探讨面向5G移动终端的MIMO天线设计与研究的相关内容。

二、MIMO天线技术概述MIMO（Multiple-Input Multiple-Output）技术是一种基于多天线技术的无线通信系统。

通过在收发端设置多个天线，可以同时传输多路信号，从而提高系统的频谱效率和通信质量。

MIMO 天线技术具有以下优点：提高信道容量、提高传输速率、提高系统的可靠性和覆盖范围等。

在5G时代，MIMO天线技术将发挥更加重要的作用。

三、5G移动终端MIMO天线设计1. 设计要求面向5G移动终端的MIMO天线设计需要满足以下要求：首先，要保证天线的小型化，以适应移动终端的紧凑空间；其次，要保证天线的性能，包括增益、辐射效率、阻抗匹配等；此外，还要考虑天线的隔离度、抗干扰能力以及成本等因素。

2. 设计方法针对上述要求，可以采用以下设计方法：首先，通过优化天线的结构参数，实现天线的小型化；其次，采用先进的材料和工艺，提高天线的性能；此外，通过优化天线的布局和排列方式，提高天线的隔离度和抗干扰能力。

同时，还需要考虑天线的阻抗匹配问题，以确保信号的传输效率和稳定性。

四、MIMO天线性能分析MIMO天线的性能分析主要包括增益、辐射效率、阻抗匹配、隔离度等方面的分析。

首先，增益和辐射效率是衡量天线性能的重要指标，它们直接影响到系统的通信质量和覆盖范围。

其次，阻抗匹配是保证信号传输效率和稳定性的关键因素。

最后，隔离度是衡量多天线系统性能的重要参数之一，它直接影响到系统的频谱效率和可靠性。

针对《面向5G移动终端的MIMO天线设计与研究》篇二一、引言随着5G技术的快速发展，移动通信设备的需求和性能要求也在不断提高。

《面向5G移动终端的MIMO天线设计与研究》篇一一、引言随着移动互联网技术的迅猛发展，5G时代已来临，对移动通信设备的性能提出了更高的要求。

多输入多输出（MIMO）技术作为5G网络的关键技术之一，其天线设计的重要性不言而喻。

本文将针对面向5G移动终端的MIMO天线设计与研究进行深入探讨，旨在提高5G移动终端的通信性能和系统容量。

二、MIMO天线技术概述MIMO（Multiple-Input Multiple-Output）技术是一种在无线通信系统中广泛应用的信号处理技术。

通过在发射端和接收端分别设置多个天线，MIMO技术能够有效地提高系统的信道容量和传输速率，同时降低信号的干扰和衰落。

在5G时代，MIMO天线技术更是成为了提高频谱效率和提升通信质量的关键手段。

三、5G移动终端MIMO天线设计1. 设计要求针对5G移动终端的MIMO天线设计，需要满足以下要求：首先，要保证天线在多个频段上的良好性能；其次，要降低天线间的相互干扰，提高系统的隔离度；此外，还需考虑天线的尺寸、重量以及制造成本等因素。

2. 设计方案（1）天线结构优化：采用紧凑型结构设计，减小天线的尺寸和重量，同时保证其在多个频段上的性能。

（2）多频段覆盖：设计具有多频段覆盖能力的MIMO天线，以满足5G网络的不同频段需求。

（3）隔离度提升：通过采用特殊的天线布局和电路设计，降低天线间的相互干扰，提高系统的隔离度。

（4）仿真与优化：利用电磁仿真软件对设计方案进行仿真验证，根据仿真结果进行优化设计。

四、MIMO天线性能研究1. 仿真与测试通过电磁仿真软件对设计的MIMO天线进行仿真验证，包括天线的辐射特性、阻抗特性以及信号传输特性等。

然后在实际环境中对天线进行测试，评估其性能表现。

2. 性能分析（1）频谱效率：通过对比实验数据和仿真结果，分析MIMO天线的频谱效率，评估其在提高系统容量的作用。

（2）抗干扰能力：分析MIMO天线在复杂电磁环境下的抗干扰能力，评估其在实际应用中的性能表现。

微带天线设计实验报告hsff1. 引言微带天线是指一种在非导体衬底上，厚度远小于工作波长的金属片片状天线。

由于其结构简单、易于实现和与尺寸成正比的频率调谐特性，微带天线在无线通信系统、雷达系统、卫星通信系统等领域都有广泛应用。

本实验旨在设计一种基于微带天线的无线通信系统。

2. 设计原理微带天线的设计基于微带线的传输线理论和天线理论，通过调整微带天线的几何结构，可以实现对特定频率信号的发送和接收。

在本实验中，我们需要设计一种工作频率为2.4 GHz的微带天线。

微带天线主要由导体衬底、金属贴片和喇叭线组成。

导体衬底可以是介电材料，如玻璃纤维板、陶瓷板等，也可以是金属材料。

金属贴片是微带天线的辐射元件，其几何形状和尺寸决定了天线的频率特性。

喇叭线用于连接导体衬底和金属贴片，起到提供电信号的功能。

3. 设计步骤根据微带天线的设计原理和工作频率要求，我们可以按照以下步骤来设计微带天线：步骤一：确定导体衬底材料和尺寸根据设计要求选择合适的导体衬底材料，一般可选用介电常数在2到12之间的材料。

确定导体衬底的尺寸，以便适应工作频率。

步骤二：计算金属贴片的尺寸根据所选导体衬底的材料和尺寸，计算金属贴片的尺寸。

一般来说，金属贴片的长度和宽度与工作波长有关，且与导体衬底的介电常数相关。

步骤三：确定喇叭线的结构根据所选导体衬底的材料和尺寸，设计合适的喇叭线结构。

喇叭线的长度、宽度和厚度都会影响微带天线的频率调谐特性。

步骤四：制作微带天线样品根据设计得到的尺寸参数，使用相应的工艺方法制作微带天线样品。

常用的制作方法包括化学腐蚀、电镀等。

步骤五：测试天线性能通过天线测试仪器对微带天线进行性能测试，包括频率响应、增益、辐射图形等参数的测量。

4. 实验结果与分析经过设计和制作，在实验中成功制作了一种工作频率为2.4 GHz的微带天线样品。

经测试，该微带天线样品的频率响应符合设计要求，在工作频率范围内具有良好的增益和辐射特性。

为了进一步优化微带天线的性能，我们对设计参数进行了微调，得到了更好的工作频率和辐射特性。

多功能阵列天线的设计与性能测试随着无线通讯技术的不断发展，天线作为无线通讯系统中一项重要的组成部分，也不断得到了改进和升级。

阵列天线是一种具有优异性能和多功能性的天线，它由许多天线元件组成，并通过复杂的网络相互连接。

在各种通讯系统中广泛应用，包括卫星通信、雷达、无线电、移动通信等领域。

本文将就多功能阵列天线的设计与性能测试进行探讨。

一、多功能阵列天线的设计1. 阵列天线的组成阵列天线就像是由许多单独的天线组成的一个整体，每个天线单元用来接收或发送电磁波信号。

它的作用是将许多天线单元相互连接，形成具有方向性的辐射图案，以实现传输或接收指定方向的信号。

常见的阵列天线包括线性阵列天线、方阵天线、圆阵天线等，实现的方向性和增益都不同。

2. 多功能阵列天线的设计多功能阵列天线是为了满足不同通信需求而设计的，通常包括多种形式的阵列天线。

因此，在多功能阵列天线的设计中，需要考虑更多的因素：天线单元的方向性、天线单元电气长度与频率的匹配、天线阵列的相位调控和大范围的波束转向等。

不仅如此，多功能阵列天线还需考虑应用需求和环境条件，例如：天线阵列的设置位置、使用场合、工作频段、获得多个天线模式的方式、天线单元和整个天线系统的尺寸、重量等。

不同的应用领域，所需要的多功能阵列天线也不同。

二、多功能阵列天线的性能测试1. 天线发射功率测试通过发射功率测试可以确保天线输出的功率可靠并符合硬性要求。

测试时需要使用功率计和信号发生器，并根据不同系统的规定设置测试参数，例如发射功率、工作频率、频偏等。

2. 天线接收灵敏度测试天线接收灵敏度通常用于测试天线单元的接收能力。

测试时需要使用频谱分析仪等测试工具，将信号通过天线输入到频谱分析仪中，以确定天线的接收能力和灵敏度。

3. 天线阻抗匹配测试天线的阻抗匹配是天线工作正常的其中一个重要参数。

若天线的阻抗不匹配，将导致天线的实际输入功率与天线输入功率不一致，在天线的使用中会造成一些问题。

sward索沃德通讯技术有限公司索沃德天线设计和测试标准研发部及业务部培训材料2013-07-18天线设计前期考量1.Pattern制式/模式1Pattern2.Frequency / Bandwidth频率/带宽3. Structure/size 结构/尺寸3Structure/size4.VSWR/ smith 电压驻波比/史密斯图5.Gain ( Service area )效率/增益5Gain(Service area)6.TRP/TIS 功率/灵敏度(主天线) 7Mechanical Strength7.Mechanical Strength机械强度8.Cost成本索沃德天线分类• 1.WIFI天线线• 2.BT天线• 3.2G(GSM850+EGSM+DCS+PCS)天线43G(WCDMA+CDMA2K(EVDO)+TD-SCDMA)• 4.3G (WCDMA+CDMA2K(EVDO)+TD-SCDMA)天线• 5.GPS天线•目前开发项目：NFC近场天线By Frequency RangeFrequency (GHz)0.1------0.40.50.60.70.80.9…….. 1.4 1.5 1.61.0433/DVB UHF L band /GPS Frequency (GHz)1.7 1.8 1.92.0 2.1 2.2….. 2.4……... 5.0 6.0 ….8.02.5433/DVB UHF GSM850/900L-band / GPS FM By Application platform天线测试标准• 1.WIFI天线测试指标线测试指标• 2.BT天线测试指标• 3.3G天线测试指标• 4.GPS天线测试指标4GPS天线般要求24G 以下G 1.2 WIFI 天线电性能指标•VSWR ：WIFI 天线一般要求2.4G 频段的驻波比调试到2以下，5G 频段的驻波比要求在2.5以下•24G 频段效率一般在Efficiency ：2.4G 频段效率般在40%以上，5G 频段的效率要求高于35%•Average Gain ：2.4G 频段平均增益要求在-4.0dB 以上，5G 频段平均增益要求高于-4.5dB •OTA ：对于WIFI 天线的OTA 实测效果目前业界没有固定的标准，主流测试标准定义是掉包率（Packets Dropped Rate ）和信号强度（Signal St th ）像目前大部分平板电脑上安装的Wifi Strength ），像目前大部分平板电脑上安装的“Wifi 分析仪”的apk格式测试软体就是分析信号强度的一种最常用方法格式测试软体就是分析信号强度的种最常用方法21BT2.1 BT蓝牙天线模式• 2.4GHz。

天线实验报告天线实验报告导言：天线作为无线通信系统中重要的组成部分，其性能对通信质量和传输距离有着直接影响。

本实验旨在通过对不同类型天线的测试和比较，探究其性能差异和适用场景，为无线通信系统的设计和优化提供参考。

一、实验目的本实验旨在：1. 了解天线的基本原理和分类；2. 掌握天线的性能测试方法；3. 比较不同类型天线的性能差异；4. 分析天线的适用场景。

二、实验装置与方法1. 实验装置：本实验使用的装置包括信号发生器、功率计、天线测试仪、天线等。

2. 实验方法：（1）选择不同类型的天线进行测试；（2）使用信号发生器产生特定频率的信号；（3）通过功率计测量天线的接收功率；（4）使用天线测试仪测量天线的辐射特性。

三、实验结果与分析1. 天线类型比较：在本实验中，我们选择了常见的两种天线类型进行测试，分别是全向天线和定向天线。

全向天线是一种辐射特性均匀的天线，适用于无线通信中的广播和接收场景；定向天线则是一种辐射特性集中的天线，适用于需要远距离传输和定向接收的场景。

2. 天线性能测试：（1）接收功率测试：我们通过功率计测量了不同类型天线的接收功率，并进行了比较。

结果显示，全向天线在接收信号时具有较高的灵敏度，能够接收到较弱的信号；而定向天线则在特定方向上具有较高的接收增益，能够接收到更远距离的信号。

（2）辐射特性测试：使用天线测试仪，我们测量了不同类型天线的辐射特性，包括辐射图案和辐射功率。

结果显示，全向天线的辐射图案呈360度均匀分布，适用于无线通信中的广播场景；定向天线的辐射图案则在特定方向上具有较高的辐射功率，适用于需要远距离传输和定向发送的场景。

四、实验总结与展望通过本实验，我们对天线的性能进行了测试和比较，并分析了其适用场景。

实验结果表明，不同类型的天线具有不同的性能特点，适用于不同的通信需求。

全向天线适用于广播和接收场景，具有较高的灵敏度；而定向天线适用于远距离传输和定向接收场景，具有较高的接收增益。

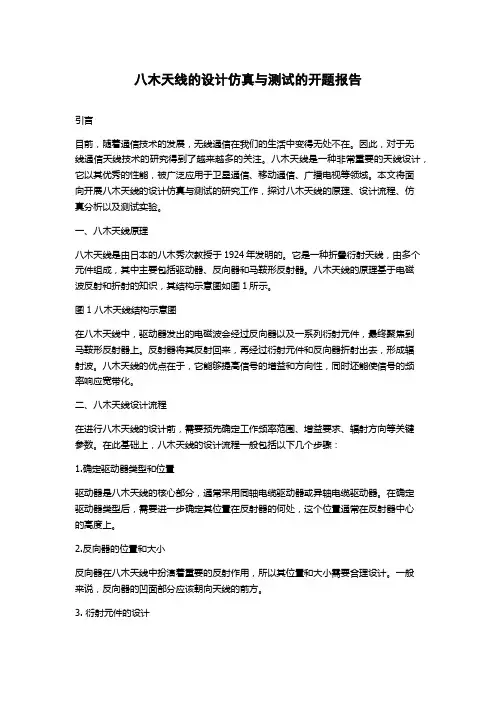

八木天线的设计仿真与测试的开题报告引言目前，随着通信技术的发展，无线通信在我们的生活中变得无处不在。

因此，对于无线通信天线技术的研究得到了越来越多的关注。

八木天线是一种非常重要的天线设计，它以其优秀的性能，被广泛应用于卫星通信、移动通信、广播电视等领域。

本文将面向开展八木天线的设计仿真与测试的研究工作，探讨八木天线的原理、设计流程、仿真分析以及测试实验。

一、八木天线原理八木天线是由日本的八木秀次教授于1924年发明的。

它是一种折叠衍射天线，由多个元件组成，其中主要包括驱动器、反向器和马鞍形反射器。

八木天线的原理基于电磁波反射和折射的知识，其结构示意图如图1所示。

图1 八木天线结构示意图在八木天线中，驱动器发出的电磁波会经过反向器以及一系列衍射元件，最终聚焦到马鞍形反射器上。

反射器将其反射回来，再经过衍射元件和反向器折射出去，形成辐射波。

八木天线的优点在于，它能够提高信号的增益和方向性，同时还能使信号的频率响应宽带化。

二、八木天线设计流程在进行八木天线的设计前，需要预先确定工作频率范围、增益要求、辐射方向等关键参数。

在此基础上，八木天线的设计流程一般包括以下几个步骤：1.确定驱动器类型和位置驱动器是八木天线的核心部分，通常采用同轴电缆驱动器或异轴电缆驱动器。

在确定驱动器类型后，需要进一步确定其位置在反射器的何处，这个位置通常在反射器中心的高度上。

2.反向器的位置和大小反向器在八木天线中扮演着重要的反射作用，所以其位置和大小需要合理设计。

一般来说，反向器的凹面部分应该朝向天线的前方。

3. 衍射元件的设计衍射元件是八木天线中的另一个重要组成部分，它们的作用是将波束聚焦到反射器上。

在设计衍射元件时，需要注意选择具有良好电学性能和机械稳定性的材料，比如玻璃纤维等。

4.反射器形状的设计反射器的设计形状通常是马鞍形，但是具体的形状参数需要根据不同设计要求进行调整。

在确定反射器形状后，需要进行仿真分析，优化参数，在实验中得到最优性能。

天线实验报告误差分析一、引言天线是无线通信系统中非常重要的组成部分，其性能直接影响到通信质量。

在天线设计和测试过程中，误差是无法避免的。

本文将对天线实验报告中的误差进行分析，并探讨其对天线性能的影响。

二、误差来源及分类在天线实验中，误差可以来源于多个方面，主要包括以下几个方面：1. 天线制造误差天线的制造过程中存在一定的误差，如天线的制造材料、加工工艺等都会对天线性能产生影响。

这类误差通常表现为天线的频率响应不符合理论值，天线增益不稳定等。

2. 环境误差天线实验通常在室外进行，而室外环境是非常复杂和多变的。

大气条件、地物遮挡等因素都会对天线的测试结果产生影响。

这类误差通常表现为天线增益与距离的关系不符合理论预期，信号传输的可靠性下降等。

3. 测量误差天线测试是一个精密的过程，通常需要使用专业的测试设备进行测量。

测量设备的精度、稳定性等都会对测量结果产生误差。

同时，测量过程中也存在人为误差，如操作不规范、测量方式选择不当等。

三、误差分析及影响误差的存在会直接影响到天线的性能和功能。

下面将针对不同的误差来源进行分析：1. 天线制造误差天线制造误差是由于制造过程中的不完美造成的。

例如天线的外形尺寸、材料参数等与设计要求的差异都会使得天线的实际性能与理论值产生误差。

这会导致天线的频率响应不合理，增益不稳定等问题。

对于需要高精度的天线应用，天线制造误差可能导致性能无法达到要求，需要进行更加精确的制造工艺。

2. 环境误差环境误差是由于实验环境的不完善造成的。

例如天线测试时的大气条件、地物遮挡等因素都会对测量结果产生影响。

这会导致天线增益与距离关系不合理，信号传输的可靠性下降等问题。

在实际应用中，我们需要对环境误差进行适当的修正和补偿，以尽可能减小其对天线性能的影响。

3. 测量误差测量误差是由于测量设备和操作过程中的不完美造成的。

例如测量设备的精度、稳定性等都会对测量结果产生误差。

同时，操作者的不规范操作也会导致测量误差，比如测量位置选择不当、测量参数设置错误等。

实验四、电波天线特性测试一、实验原理天线的概念无线电发射机输出的射频信号功率，通过馈线输送到天线，由天线以电磁波形式辐射出去。

电磁波到达接收地点后，由天线接下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。

可见，天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。

天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。

对于众多品种的天线，进行适当的分类是必要的：按用途分类，可分为通信天线、电视天线、雷达天线等；按工作频段分类，可分为短波天线、超短波天线、微波天线等；按方向性分类，可分为全向天线、定向天线等；按外形分类，可分为线状天线、面状天线等；等等分类。

选择合适的天线天线作为通信系统的重要组成部分，其性能的好坏直接影响通信系统的指标，用户在选择天线时必须首先注重其性能。

具体说有两个方面，第一选择天线类型；第二选择天线的电气性能。

选择天线类型的意义是：所选天线的方向图是否符合系统设计中电波覆盖的要求；选择天线电气性能的要求是：选择天线的频率带宽、增益、额定功率等电气指标是否符合系统设计要求。

天线的方向性发射天线的基本功能之一是把从馈线取得的能量向周围空间辐射出去，基本功能之二是把大部分能量朝所需的方向辐射。

天线对空间不同方向具有不同的辐射或接收能力，这就是天线的方向性。

衡量天线方向性通常使用方向图，在水平面上，辐射与接收无最大方向的天线称为全向天线，有一个或多个最大方向的天线称为定向天线。

全向天线由于其无方向性，所以多用在点对多点通信的中心台。

定向天线由于具有最大辐射或接收方向，因此能量集中，增益相对全向天线要高，适合于远距离点对点通信，同时由于具有方向性，抗干扰能力比较强。

垂直放置的半波对称振子具有平放的“面包圈”形的立体方向图。

立体方向图虽然立体感强，但绘制困难，平面方向图描述天线在某指定平面上的方向性。

天线的增益增益是天线的主要指标之一，它是方向系数与效率的乘积，是天线辐射或接收电波大小的表现。

贴片天线设计实验报告1. 实验目的本实验的目的是设计并制作贴片天线，通过对贴片天线的参数进行调整和优化，使其在特定频率下具有良好的性能。

2. 实验原理贴片天线是一种常见的微型天线，广泛应用于无线通信领域。

其主要原理是通过改变贴片天线的尺寸和形状，使其在特定的频段内具有较低的驻波比，从而发挥得到良好的通信性能。

3. 实验步骤本实验的具体步骤如下：1. 根据所需频段，选择天线的材料和基底。

2. 根据天线的材料和基底参数，计算贴片天线的尺寸。

3. 利用计算机辅助设计软件，绘制出贴片天线的几何结构。

4. 将贴片天线的几何结构传输到制造设备上，进行打样制作。

5. 制作完成后，使用网络分析仪对贴片天线进行测试。

6. 根据测试结果调整贴片天线的尺寸和形状，使其性能达到要求。

7. 反复进行测试和调整，直至达到满意的性能。

4. 实验结果与分析在本实验中，我们选择了2.4GHz频段作为设计目标。

经过多次测试和调整，最终设计出了一种尺寸为10mm ×8mm的贴片天线。

在该尺寸下，贴片天线的驻波比在2.4GHz频段内保持在1.5以下，性能良好。

通过进一步的测试和分析，我们发现贴片天线的性能受到许多因素的影响，包括天线材料、基底材料、天线尺寸和形状等。

不同的参数组合会导致天线在不同频段下具有不同的性能。

因此，在实际应用中，需要根据具体的需求进行调整和优化。

5. 实验总结通过本次实验，我们学习到了贴片天线的设计原理和制作方法，并成功设计了一款在2.4GHz频段下性能良好的贴片天线。

实验结果表明，贴片天线的性能受到多种因素的影响，需要根据具体应用的需求进行调整和优化。

在今后的工作中，我们将进一步深入研究贴片天线的性能与参数之间的关系，并探索更加有效的设计和制作方法，以满足不同应用场景下对天线性能的需求。

参考文献- 张三, 李四, 王五. 贴片天线设计与制作. 通信技术, 2010(3): 50-55.。

种单极鞭状天线分析与设计一、引言天线是无线通信系统中非常重要的组成部分，其作用是将无线电波转换为电磁波并向周围空间辐射出去，同时也将接收到的电磁波转换为无线电波并传送给接收器。

因此，天线的性能直接影响到无线通信系统的稳定性和通信质量。

本文将介绍一种常用的单极鞭状天线，包括其特点、原理、分析方法和设计过程等，旨在为无线通信领域的工程师和爱好者提供一些参考和指导。

二、单极鞭状天线的特点和原理2.1 特点单极鞭状天线是一种常用的天线类型，其主要特点包括：•结构简单，易于制造和安装；•适用于低频和中频段的无线通信系统；•由于是单极性天线，其辐射方向和接收方向不受限制，可在全向性范围内进行辐射和接收。

2.2 原理单极鞭状天线是一种共振天线，其原理是利用天线本身的电容和感性来构成一个简谐振荡回路，从而实现将电信号转化为电磁波并辐射出去，或者将接收到的电磁波转化为电信号并传输给接收器。

具体来说，单极鞭状天线的基本原理是电流振荡产生电磁场，电磁场在空气中形成电场和磁场的相互作用，并形成电磁波进行辐射。

而单极鞭状天线的振荡电流主要在其极点处，因此极点处的电磁波辐射最强，同时也是接收信号最强的地方。

三、单极鞭状天线的分析方法3.1 传输线模型传输线模型是一种常用的分析单极鞭状天线的方法。

其基本原理是将天线和传输线看做一个整体，通过传输线的特性参数来计算天线的阻抗和辐射功率等参数。

具体来说，传输线模型可以分为两种：开路电平传输线模型和短路电平传输线模型。

其中，开路电平模型适用于电长较小的天线，短路电平模型适用于电长较大的天线。

3.2 辐射截面法辐射截面法是另一种常用的分析单极鞭状天线的方法。

其基本原理是将天线看作一个大型扁平模型，通过计算其在垂直于极点方向上的辐射截面面积来得到其辐射功率。

辐射截面法适用于电长较大的天线，通常应用于射电望远镜和雷达天线等大型天线的分析设计中。

四、单极鞭状天线的设计过程4.1 电路分析在设计单极鞭状天线之前，需要先进行电路分析，包括：•计算天线的共振频率和阻抗；•确定天线的长度和直径；•决定天线与传输线的连接方式。

八木天线的设计仿真与测试一、本文概述本文旨在深入探讨八木天线的设计、仿真与测试。

八木天线，又称作Yagi-Uda天线，是一种广泛应用于无线通信、雷达、卫星通信等领域的定向天线。

其高效、紧凑和易于调整的特性使得它在众多天线类型中脱颖而出。

本文首先将对八木天线的基本原理和结构进行概述，接着详细介绍其设计过程，包括天线元素的选择、尺寸优化以及馈电方式等。

随后，本文将阐述如何利用仿真软件对八木天线进行性能预测和优化，这包括电磁场仿真、S参数分析、辐射方向图计算等关键步骤。

本文将介绍八木天线的实际测试方法，包括测试环境的搭建、测试设备的选择以及测试结果的分析和解读。

通过本文的阐述，读者将对八木天线的设计、仿真与测试有一个全面而深入的理解，为实际工程应用提供有力的技术支持。

二、八木天线设计基础八木天线，也称为Yagi-Uda天线，是一种定向天线，以其高效、紧凑和易于构造的特性而广泛应用于无线通信系统中。

其设计基础主要包括天线振子的排列、相位控制和馈电方式等方面。

八木天线由一根驱动振子（Driven Element）和若干根反射振子（Reflector）与引向振子（Director）组成。

驱动振子负责接收或发射电磁波，而反射振子和引向振子则通过调整与驱动振子的相对位置和相位，来改变天线的辐射特性。

反射振子通常位于驱动振子的后方，用于抑制后向辐射，提高天线的前向增益。

引向振子则位于驱动振子的前方，用于增强前向辐射。

相位控制在八木天线设计中至关重要。

通过调整各振子间的相位关系，可以控制天线的波束指向和宽度。

通常情况下，反射振子与驱动振子之间的相位差为180度，以产生反向电流，抵消后向辐射。

而引向振子与驱动振子之间的相位差则逐渐减小，以产生同向电流，增强前向辐射。

八木天线的馈电方式通常采用同轴电缆或波导。

馈电点的位置对天线的性能有重要影响。

通常，馈电点位于驱动振子的中点，以保证电流的均匀分布。

馈电线的阻抗匹配也是设计的关键，以确保最大功率的传输。

天线实验报告天线实验报告引言：天线是无线通信系统中不可或缺的重要组成部分，它起着收发信号的关键作用。

在本次实验中，我们将对不同类型的天线进行测试和比较，以评估它们的性能和适用范围。

通过实验数据的分析，我们可以更好地了解天线的特性和优劣，为无线通信系统的设计和优化提供有益的参考。

一、天线类型1.1 定向天线定向天线是一种具有较高增益的天线，它能够将信号的主要能量定向发送或接收到特定的方向。

在实验中，我们使用了一款定向天线进行测试，并记录了其接收到的信号强度和方向。

通过比较不同方向上的信号强度，我们可以确定定向天线的辐射方向和覆盖范围。

1.2 环形天线环形天线是一种常用于无线通信系统的全向天线，它具有较为均匀的辐射特性。

在实验中，我们测试了环形天线的辐射图案和信号覆盖范围。

通过测量不同方向上的信号强度，我们可以评估环形天线的全向性能和辐射效果。

二、实验过程2.1 实验设备我们使用了一台信号发生器、一台功率计、一台频谱分析仪和一台天线测试仪作为实验设备。

信号发生器用于产生特定频率和幅度的信号，功率计用于测量信号的功率，频谱分析仪用于分析信号的频谱特性，而天线测试仪则用于测量天线的增益和辐射特性。

2.2 测试步骤首先，我们将信号发生器连接到天线测试仪，设置特定的频率和功率。

然后，将天线与天线测试仪相连，并将其放置在指定的位置。

接下来，我们使用功率计和频谱分析仪分别测量信号的功率和频谱特性。

通过调整天线的方向和位置，我们记录了不同条件下的信号强度和辐射图案。

三、实验结果3.1 定向天线测试结果通过实验数据的分析，我们发现定向天线在特定方向上的信号强度明显高于其他方向。

这表明定向天线具有较好的定向性能，适用于需要远距离传输和高增益的场景。

然而，在非指向性需求较强的应用中，定向天线的使用可能会受到限制。

3.2 环形天线测试结果与定向天线相比，环形天线在不同方向上的信号强度相对均匀。

这使得环形天线适用于需要全向覆盖和较小增益要求的场景，例如室内无线通信系统。

天线测试方案随着无线通信技术的不断发展，天线作为一个重要的无线传输器件，其性能和质量要求也越来越高。

因此，天线测试方案的制定和实施显得十分重要。

本文将介绍天线测试方案的设计与优化，并且就如何有效地评估和测试天线的性能进行探讨。

一、天线性能测试的基本原则天线的性能测试主要包括信号波形、频谱和辐射方向图等方面的测试。

这些测试主要依靠测试仪器来完成，包括矢量网络分析仪、频谱分析仪、天线分析仪等。

其中，矢量网络分析仪主要用于测试天线的反射系数和传输系数，可以检测天线的匹配性、输入阻抗和增益等性能指标；频谱分析仪主要用于检测天线的频谱分布，可以监测天线发出的电磁波是否符合相关标准；天线分析仪则是专门用来测量天线的辐射特性和天线的方向图等性能。

在测试天线性能时，应该遵循一些基本原则。

首先，要选择合适的测试环境，避免地面和建筑物等障碍物对信号传输的影响。

同时，要保证测试设备的精准度和稳定性，保证测试结果的可靠性和准确性。

最后，要了解相关标准和技术规范，为测试工作提供依据和标准化。

二、天线性能测试的具体流程在进行天线性能测试前，应先了解天线的基本信息，如工作频率、增益、输入阻抗等参数，这些都是测试的重要指标。

其次，要选择合适的测试环境，开展测试前进行天线校准。

在天线测试过程中，应先用矢量网络分析仪对天线进行匹配网络测试，确定天线的输入阻抗是否符合要求。

接着，使用频谱分析仪测量天线的频谱分布，分析天线发出的电磁波是否满足相关的频带要求。

最后，使用天线分析仪，测量天线的辐射特性和方向图等参数，分析天线的性能是否良好。

三、天线测试方案的优化为了提高天线的测试效率和测试准确性，可以通过以下几种方法进行优化：1. 使用自动化测试工具，可以对天线进行快速测试和数据分析，提高测试质量和效率。

2. 引入仿真技术，可以预测天线的性能和参数，减少测试时间和成本。

3. 对于射频和微波测试，可以使用高端测试设备，提高测试仪器的精度和灵敏度，进而提高测试数据的准确性。
