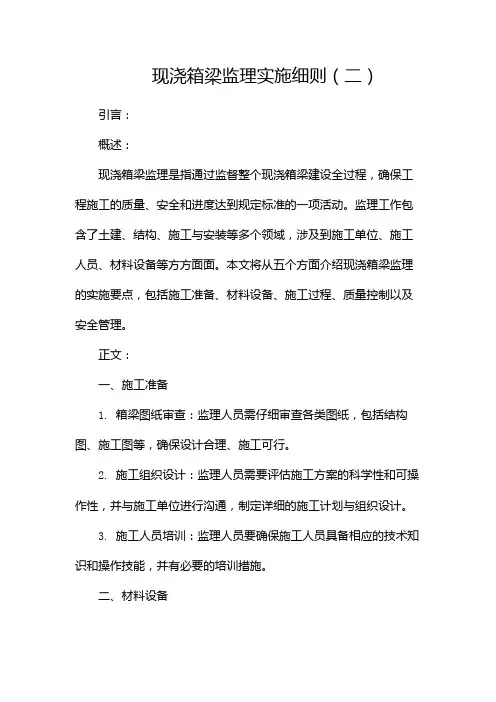

现浇箱梁监理实施细则（二）引言：概述：现浇箱梁监理是指通过监督整个现浇箱梁建设全过程，确保工程施工的质量、安全和进度达到规定标准的一项活动。
监理工作包含了土建、结构、施工与安装等多个领域，涉及到施工单位、施工人员、材料设备等方方面面。
本文将从五个方面介绍现浇箱梁监理的实施要点，包括施工准备、材料设备、施工过程、质量控制以及安全管理。
正文：一、施工准备1. 箱梁图纸审查：监理人员需仔细审查各类图纸，包括结构图、施工图等，确保设计合理、施工可行。
2. 施工组织设计：监理人员需要评估施工方案的科学性和可操作性，并与施工单位进行沟通，制定详细的施工计划与组织设计。
3. 施工人员培训：监理人员要确保施工人员具备相应的技术知识和操作技能，并有必要的培训措施。
二、材料设备1. 材料选择：监理人员要根据设计要求与相关标准，对各种材料进行抽检和检测，确保其质量符合要求。
2. 设备检验：监理人员应对各项施工设备进行检验与验证，确保其正常运行并符合安全要求。
3. 存储与保护：监理人员要对施工过程中的材料和设备进行合理储存和保护，避免受到损坏或污染。
三、施工过程1. 模板安装：监理人员要对箱梁模板的安装情况进行检查，确保其牢固、稳定、符合设计要求。
2. 钢筋绑扎：监理人员应对钢筋的加工、绑扎进行检查，并根据设计要求对其位置和数量进行核实。
3. 混凝土浇筑：监理人员要抽取混凝土样本进行质量检测，对浇筑过程进行现场监控，确保混凝土的均匀性和密实性。
四、质量控制1. 箱底开挖：监理人员要对箱底开挖进行监控，确保开挖的尺寸、坡度和平整度符合要求。
2. 箱梁制作：监理人员应检查箱梁的制作过程，包括模板拆除、钢筋加工、混凝土浇筑等，确认其质量达到设计要求。
3. 箱梁尺寸控制：监理人员要抽测箱梁的尺寸，确保其几何形状、质量和尺寸误差在规定范围之内。
五、安全管理1. 施工现场安全：监理人员要负责施工现场的安全管理，包括安全巡查、警示标识、安全教育等，确保施工安全无事故。
现浇箱梁监理细则现浇箱梁是土建工程中常见的一种结构形式，对其进行监理是确保工程质量和施工进度的重要环节。
下面就现浇箱梁监理的细则进行详细阐述，以确保工程施工的顺利进行。
一、前期准备阶段1.对箱梁现浇施工方案的审查和评估，确保其满足设计要求和施工技术规范。
2.对施工图纸进行详细的审核，确认图纸与设计要求一致，并及时对发现的问题和错误提出合理的修改意见。
3.与监理工程师和施工单位进行协商，明确项目的施工计划和工期要求，确保施工进度的合理安排。
二、材料选用和验收1.对现浇箱梁使用的混凝土原材料进行抽检，确保其达到施工规范和要求。
2.对混凝土强度试块的制备和保养进行监督，检验试块的质量和标识是否符合要求。
3.对钢筋的选用和加工进行审查，包括钢筋的规格、质量和加工方式等。
4.对预应力钢筋的张拉器具进行检查，确保其符合技术要求，并对预应力张拉进行监理。
三、施工工序控制1.对箱梁模板进行检查，确保其安装牢固、尺寸准确，模板的拼接接缝严密，以确保混凝土的浇筑质量。
2.对施工工艺进行监督和检查，包括拆除模板的时机、混凝土浇筑的顺序和方式、抹灰和养护等环节。
3.对混凝土的搅拌、运输和浇筑过程进行监理，包括有关混凝土的坍落度、浇灌速度、均匀性等指标的检查和记录。
4.对模板拆除后的箱梁表面进行检查，包括平整度、外观质量和尺寸等方面的要求。
四、质量验收与防水措施1.对现浇箱梁的质量进行全面验收，包括尺寸精度、混凝土强度、预应力张拉力度等各项指标的检查和检测。
2.对现浇箱梁的防水措施进行监理，包括包括防水材料的选用和施工质量的把控。
3.对现浇箱梁的钢筋锈蚀防护进行监理，包括防护材料的选用和施工质量的把控。
五、安全与环保措施1.对施工现场的安全措施进行监督和检查，包括安全隐患排查、安全设施的设置和施工人员的安全培训等。
2.对施工现场的环境保护工作进行监理和检查，确保施工过程中的废弃物处理、噪音控制等工作符合相关的环保要求。
六、施工记录与资料整理1.按照监理规定，对箱梁施工过程中的重要工艺节点进行记录，包括浇筑日期、气温、混凝土用量等。

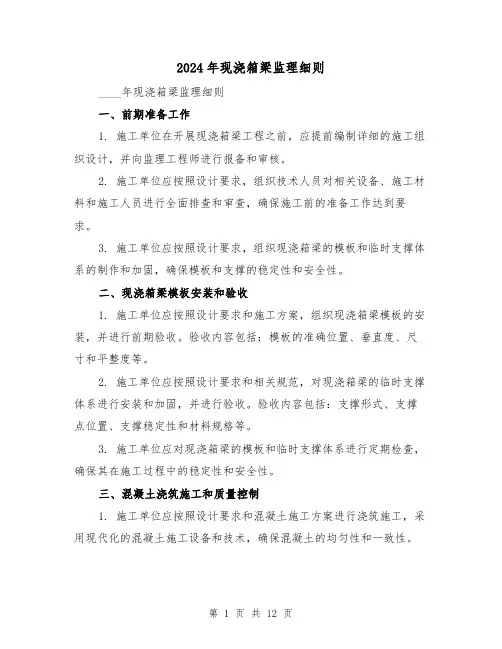

2024年现浇箱梁监理细则____年现浇箱梁监理细则一、前期准备工作1. 施工单位在开展现浇箱梁工程之前，应提前编制详细的施工组织设计，并向监理工程师进行报备和审核。
2. 施工单位应按照设计要求，组织技术人员对相关设备、施工材料和施工人员进行全面排查和审查，确保施工前的准备工作达到要求。
3. 施工单位应按照设计要求，组织现浇箱梁的模板和临时支撑体系的制作和加固，确保模板和支撑的稳定性和安全性。
二、现浇箱梁模板安装和验收1. 施工单位应按照设计要求和施工方案，组织现浇箱梁模板的安装，并进行前期验收。
验收内容包括：模板的准确位置、垂直度、尺寸和平整度等。
2. 施工单位应按照设计要求和相关规范，对现浇箱梁的临时支撑体系进行安装和加固，并进行验收。
验收内容包括：支撑形式、支撑点位置、支撑稳定性和材料规格等。
3. 施工单位应对现浇箱梁的模板和临时支撑体系进行定期检查，确保其在施工过程中的稳定性和安全性。
三、混凝土浇筑施工和质量控制1. 施工单位应按照设计要求和混凝土施工方案进行浇筑施工，采用现代化的混凝土施工设备和技术，确保混凝土的均匀性和一致性。
2. 施工单位应制定混凝土浇筑施工的质量控制方案，包括混凝土的配合比、浇筑的顺序和工序、浇筑层间的接缝处理方案等。
3. 施工单位应按照设计要求和相关规范，对混凝土浇筑过程中的工序和参数进行记录，包括混凝土的拌合、运输、浇筑和养护等。
4. 施工单位应对混凝土浇筑完成后的现浇箱梁进行质量检查和验收，确保混凝土的密实性、均匀性和一致性。
四、现浇箱梁的养护和保护1. 施工单位应按照设计要求和相关规范，进行现浇箱梁的养护工作。
养护措施包括：保温措施、保湿措施、防止温度和湿度变化、遮阳避光等。
2. 施工单位应制定现浇箱梁的养护计划，并按照计划进行养护作业。
养护作业人员应经过专业培训和考核，并具备相应的养护作业资格证书。
3. 施工单位应对现浇箱梁的养护情况进行记录和报告，包括养护时间、养护措施、养护温度和湿度等。

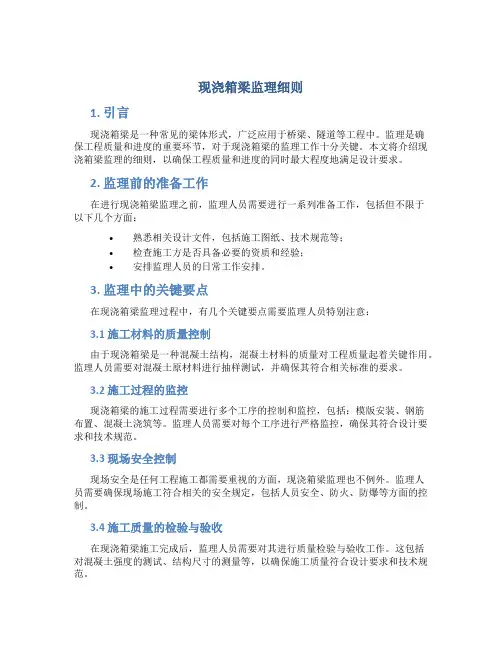

现浇箱梁监理细则1. 引言现浇箱梁是一种常见的梁体形式，广泛应用于桥梁、隧道等工程中。
监理是确保工程质量和进度的重要环节，对于现浇箱梁的监理工作十分关键。
本文将介绍现浇箱梁监理的细则，以确保工程质量和进度的同时最大程度地满足设计要求。
2. 监理前的准备工作在进行现浇箱梁监理之前，监理人员需要进行一系列准备工作，包括但不限于以下几个方面：•熟悉相关设计文件，包括施工图纸、技术规范等；•检查施工方是否具备必要的资质和经验；•安排监理人员的日常工作安排。
3. 监理中的关键要点在现浇箱梁监理过程中，有几个关键要点需要监理人员特别注意：3.1 施工材料的质量控制由于现浇箱梁是一种混凝土结构，混凝土材料的质量对工程质量起着关键作用。
监理人员需要对混凝土原材料进行抽样测试，并确保其符合相关标准的要求。
3.2 施工过程的监控现浇箱梁的施工过程需要进行多个工序的控制和监控，包括：模版安装、钢筋布置、混凝土浇筑等。
监理人员需要对每个工序进行严格监控，确保其符合设计要求和技术规范。
3.3 现场安全控制现场安全是任何工程施工都需要重视的方面，现浇箱梁监理也不例外。
监理人员需要确保现场施工符合相关的安全规定，包括人员安全、防火、防爆等方面的控制。
3.4 施工质量的检验与验收在现浇箱梁施工完成后，监理人员需要对其进行质量检验与验收工作。
这包括对混凝土强度的测试、结构尺寸的测量等，以确保施工质量符合设计要求和技术规范。
4. 监理报告的撰写在现浇箱梁监理过程中，监理人员需要及时进行监理报告的撰写和提交。
监理报告应包括以下内容：•工程进度情况的描述与统计；•施工材料抽样测试结果的汇总；•施工过程中的关键问题与处理措施的记录；•施工质量检验与验收结果的说明；•其他需要记录和汇报的重要事项。
5. 监理总结与经验分享在现浇箱梁监理工作结束后，监理人员应对整个监理过程进行总结，总结内容包括但不限于以下几个方面：•工程质量控制的有效措施；•施工进度管控的经验与教训；•关键问题处理与解决的方法；•监理过程中发现的常见问题与解决方案。

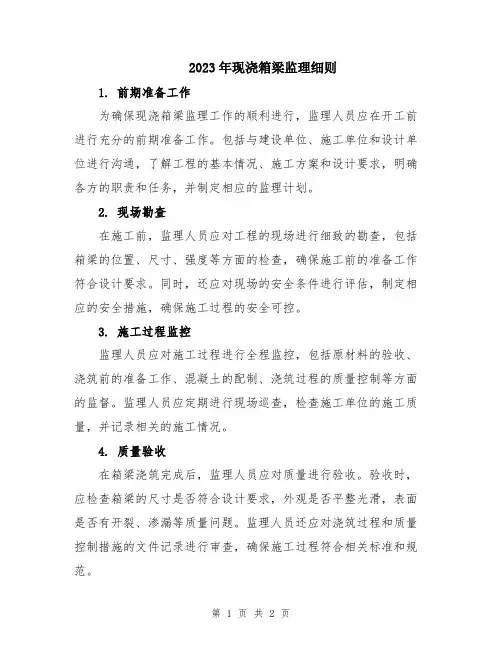

2023年现浇箱梁监理细则1. 前期准备工作为确保现浇箱梁监理工作的顺利进行，监理人员应在开工前进行充分的前期准备工作。
包括与建设单位、施工单位和设计单位进行沟通，了解工程的基本情况、施工方案和设计要求，明确各方的职责和任务，并制定相应的监理计划。
2. 现场勘查在施工前，监理人员应对工程的现场进行细致的勘查，包括箱梁的位置、尺寸、强度等方面的检查，确保施工前的准备工作符合设计要求。
同时，还应对现场的安全条件进行评估，制定相应的安全措施，确保施工过程的安全可控。
3. 施工过程监控监理人员应对施工过程进行全程监控，包括原材料的验收、浇筑前的准备工作、混凝土的配制、浇筑过程的质量控制等方面的监督。
监理人员应定期进行现场巡查，检查施工单位的施工质量，并记录相关的施工情况。
4. 质量验收在箱梁浇筑完成后，监理人员应对质量进行验收。
验收时，应检查箱梁的尺寸是否符合设计要求，外观是否平整光滑，表面是否有开裂、渗漏等质量问题。
监理人员还应对浇筑过程和质量控制措施的文件记录进行审查，确保施工过程符合相关标准和规范。
5. 安全监督在现浇箱梁的施工过程中，安全是至关重要的。
监理人员应对施工现场的安全条件进行监督，并制定相应的安全措施和应急预案。
监理人员还应对施工单位的安全教育和培训情况进行检查，并提出改进建议和意见。
6. 现场记录和报告监理人员应及时记录施工现场的情况，并制作相应的现场记录和报告。
现场记录应包括箱梁施工的进度、质量检查结果、安全情况等内容。
监理报告应根据实际情况编写，明确指出存在的问题和改进建议，供建设单位和施工单位参考。
7. 其他工作除了以上内容外，监理人员还应根据实际情况，对其他与现浇箱梁施工有关的事项进行监督和管理，如施工单位的材料采购、场地管理、人员组织等。
监理人员还应参加相关的会议和技术交流，及时了解工程的最新进展和问题解决方案。
以上就是2023年现浇箱梁监理细则的详细内容。
在进行现浇箱梁施工监理时，监理人员应始终保持专业精神和责任心，确保施工按照设计要求和相关规范进行，最大限度地保证工程的质量和安全。

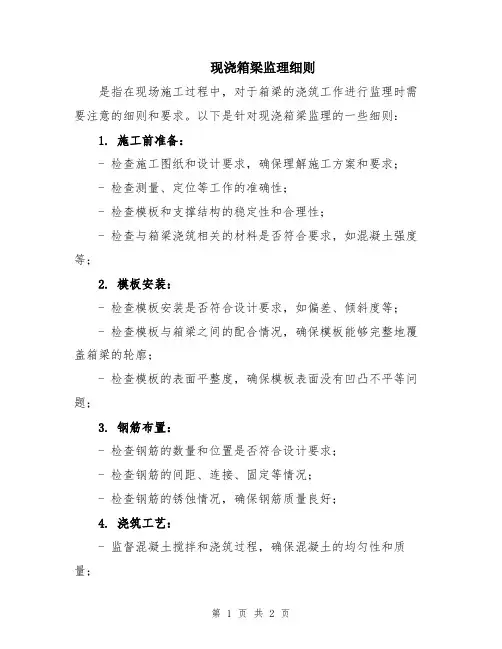

现浇箱梁监理细则
是指在现场施工过程中，对于箱梁的浇筑工作进行监理时需要注意的细则和要求。
以下是针对现浇箱梁监理的一些细则：
1. 施工前准备：
- 检查施工图纸和设计要求，确保理解施工方案和要求；
- 检查测量、定位等工作的准确性；
- 检查模板和支撑结构的稳定性和合理性；
- 检查与箱梁浇筑相关的材料是否符合要求，如混凝土强度等；
2. 模板安装：
- 检查模板安装是否符合设计要求，如偏差、倾斜度等；
- 检查模板与箱梁之间的配合情况，确保模板能够完整地覆盖箱梁的轮廓；
- 检查模板的表面平整度，确保模板表面没有凹凸不平等问题；
3. 钢筋布置：
- 检查钢筋的数量和位置是否符合设计要求；
- 检查钢筋的间距、连接、固定等情况；
- 检查钢筋的锈蚀情况，确保钢筋质量良好；
4. 浇筑工艺：
- 监督混凝土搅拌和浇筑过程，确保混凝土的均匀性和质量；
- 监督混凝土的振捣、压实和养护等工艺；
- 检查浇筑过程中是否存在漏浆、分层、起皮等问题；
- 监督现场施工人员的操作规范性和安全措施的落实；
5. 质量控制：
- 进行抽检和抽样检测，确保混凝土的强度、密实度等符合要求；
- 监督检查箱梁的尺寸偏差和表面平整度；
- 监督质量验收和试验等工作的进行。
以上是现浇箱梁监理的一些基本细则，具体要根据实际项目情况和设计要求进行调整和补充。

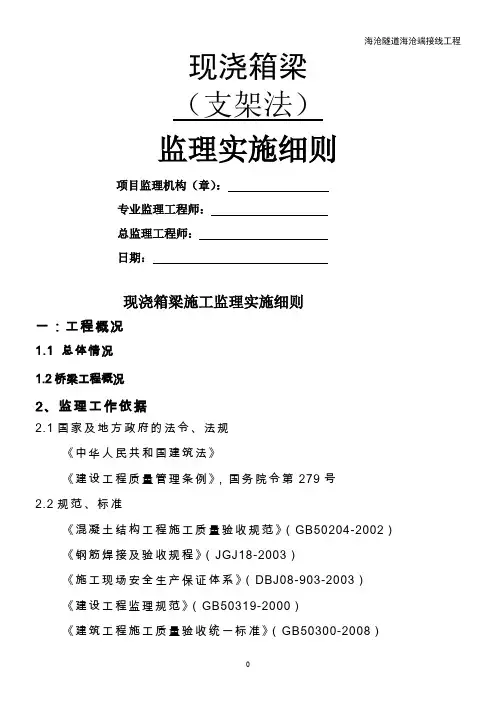

现浇箱梁（支架法）监理实施细则项目监理机构（章）：专业监理工程师：总监理工程师：日期：现浇箱梁施工监理实施细则一：工程概况1.1 总体情况1.2桥梁工程概况2、监理工作依据2.1国家及地方政府的法令、法规《中华人民共和国建筑法》《建设工程质量管理条例》，国务院令第279号2.2规范、标准《混凝土结构工程施工质量验收规范》（GB50204-2002）《钢筋焊接及验收规程》（JGJ18-2003）《施工现场安全生产保证体系》（DBJ08-903-2003）《建设工程监理规范》（GB50319-2000）《建筑工程施工质量验收统一标准》（GB50300-2008）《建筑施工安全检查标准》（JGJ59-99）《施工现场临时用电安全技术规范》（JGJ46-2005）《公路桥涵施工技术规范》JTJ041-2000《后张预应力施工规程》（DGJ08-235-1999）《建筑施工高处作业安全技术规范》JGJ80-91《建筑施工门式钢管脚手架安全技术规范》JGJ128-2000《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 《砼结构工程施工质量验收规范》GB502042.3相关文件投标文件及附件工程建设规划、设计施工图纸施工合同、监理合同业主相关规定及其他有关环境保护、安全与文明施工的规定3、监理工作的流程4.1.2钢筋加工允许偏差4.1.3钢筋网允许偏差4.1.4钢筋成型和安装允许偏差4.1.5钢筋后张法允许偏差4.1.6钢筋后张法预应力筋断丝、滑丝、断筋控制值4.1.7锚固阶段张拉端预应力筋的内缩量允许值（mm）4.2监理工作的控制要点4.2.1箱梁预压和沉降观测1.支架预压和沉降观测（1）采用满跨支架进行现浇箱梁施工，支架应做静载试压，以检查支架的承载能力和变形值。
（2）采取整桥预压方案，预压荷载不小于箱梁单位面积最大重量（包括浇筑砼、振捣砼等产生的荷载）的1.2倍，现浇箱梁支架的搭设要求稳定可靠并进行预压，预压期不少于7天，以消除支架的非弹性变形。

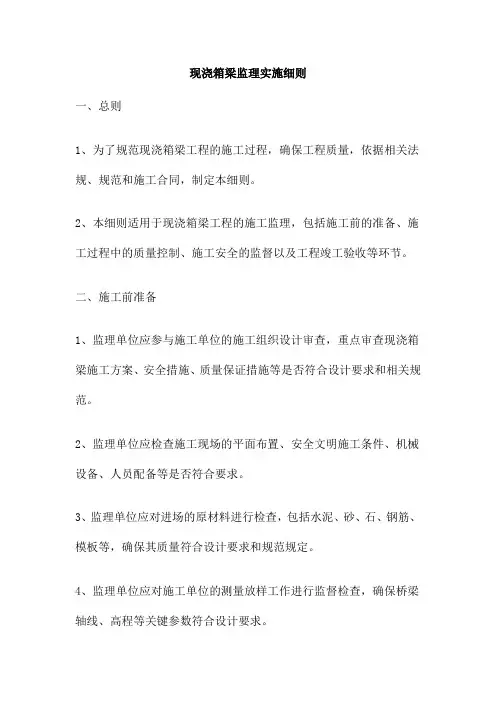

现浇箱梁监理实施细则一、总则1、为了规范现浇箱梁工程的施工过程，确保工程质量，依据相关法规、规范和施工合同，制定本细则。
2、本细则适用于现浇箱梁工程的施工监理，包括施工前的准备、施工过程中的质量控制、施工安全的监督以及工程竣工验收等环节。
二、施工前准备1、监理单位应参与施工单位的施工组织设计审查，重点审查现浇箱梁施工方案、安全措施、质量保证措施等是否符合设计要求和相关规范。
2、监理单位应检查施工现场的平面布置、安全文明施工条件、机械设备、人员配备等是否符合要求。
3、监理单位应对进场的原材料进行检查，包括水泥、砂、石、钢筋、模板等，确保其质量符合设计要求和规范规定。
4、监理单位应对施工单位的测量放样工作进行监督检查，确保桥梁轴线、高程等关键参数符合设计要求。
三、施工过程中的质量控制1、模板工程：监理单位应检查模板的加工精度、刚度、平整度等是否符合要求，模板安装是否牢固、顺直，接缝是否严密。
2、钢筋工程：监理单位应对钢筋的规格、数量、位置、间距等进行检查，确保其符合设计要求和规范规定。
同时，监理单位还应检查钢筋的连接方式、接头质量等是否符合要求。
3、混凝土工程：监理单位应对混凝土的配合比、坍落度、和易性等进行检查，确保其符合设计要求和规范规定。
在浇筑过程中，监理单位应监督施工单位按照施工方案进行分层浇筑、振捣密实，确保混凝土的浇筑质量。
4、预应力工程：监理单位应对预应力筋的规格、数量、位置等进行检查，确保其符合设计要求和规范规定。
同时，监理单位还应检查预应力筋的张拉设备、张拉工艺等是否符合要求，确保预应力筋的张拉质量。
5、支架及模板拆除：监理单位应对支架及模板的拆除过程进行监督检查，确保拆除过程安全有序。
同时，监理单位还应检查拆除后的支架及模板是否能够满足再次使用的要求。
四、施工安全的监督1、监理单位应检查施工现场的安全设施是否完善，包括安全网、安全带、安全标志等。
2、监理单位应检查施工人员的安全教育情况，确保每位施工人员了解安全操作规程和应急处理措施。

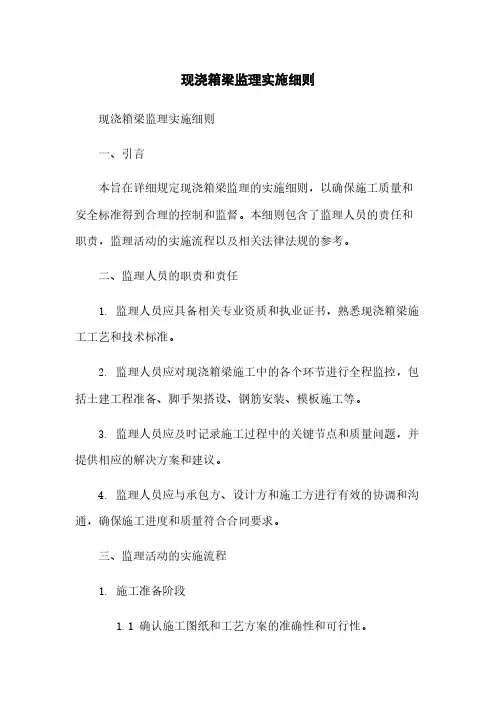

现浇箱梁监理实施细则现浇箱梁监理实施细则一、引言本旨在详细规定现浇箱梁监理的实施细则，以确保施工质量和安全标准得到合理的控制和监督。
本细则包含了监理人员的责任和职责，监理活动的实施流程以及相关法律法规的参考。
二、监理人员的职责和责任1. 监理人员应具备相关专业资质和执业证书，熟悉现浇箱梁施工工艺和技术标准。
2. 监理人员应对现浇箱梁施工中的各个环节进行全程监控，包括土建工程准备、脚手架搭设、钢筋安装、模板施工等。
3. 监理人员应及时记录施工过程中的关键节点和质量问题，并提供相应的解决方案和建议。
4. 监理人员应与承包方、设计方和施工方进行有效的协调和沟通，确保施工进度和质量符合合同要求。
三、监理活动的实施流程1. 施工准备阶段1.1 确认施工图纸和工艺方案的准确性和可行性。
1.2 检查施工场地是否符合要求，包括平整度、土质等。
1.3 监督承包方进行土建工程准备和脚手架搭设工作。
2. 施工过程中的监督2.1 监督钢筋的加工、质量检查和安装过程。
2.2 检查和评估模板的选择和安装，确保模板的坚固性和准确度。
2.3 监督混凝土配比、搅拌和浇筑过程，确保施工质量和养护措施的执行。
2.4 对现浇箱梁的尺寸、平整度和外观质量进行检查和评估。
3. 施工结束阶段3.1 检查现浇箱梁的抗压强度和外观质量，确认是否符合设计要求。
3.2 进行必要的施工记录和整理工作，包括现场照片、质量检测报告等。
3.3 向相关方提交监理报告，记录施工过程中的问题和解决方案。
四、法律名词及注释1. 建设工程监理条例：建设工程监理的法律法规，规定了监理的职责和义务。
2. 现浇箱梁：指在施工现场进行浇筑的箱形梁结构。
3. 施工进度控制：指监理人员对施工进度进行监控和调整，以确保工程按计划进行。
4. 质量检测报告：指对施工过程中的关键环节进行抽样检测的报告。
附件：1. 现浇箱梁施工图纸2. 现场施工照片和记录3. 质量检测报告法律名词及注释：1. 建设工程监理条例：指中华人民共和国建设工程监理的相关法律法规。

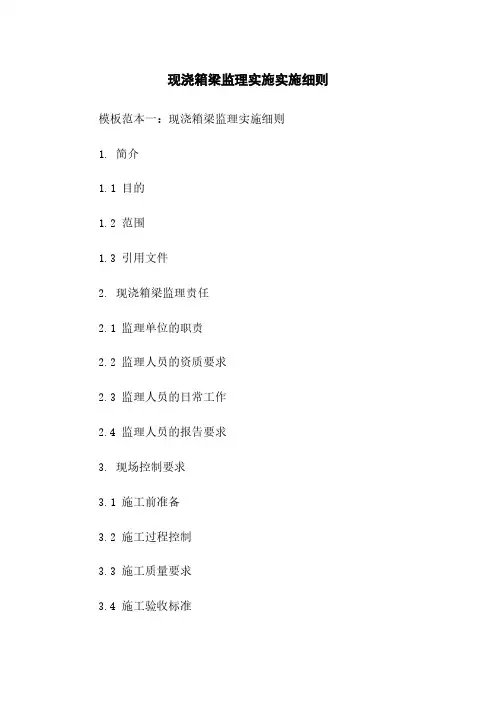

现浇箱梁监理实施实施细则模板范本一：现浇箱梁监理实施细则1. 简介1.1 目的1.2 范围1.3 引用文件2. 现浇箱梁监理责任2.1 监理单位的职责2.2 监理人员的资质要求2.3 监理人员的日常工作2.4 监理人员的报告要求3. 现场控制要求3.1 施工前准备3.2 施工过程控制3.3 施工质量要求3.4 施工验收标准4. 施工材料的验收与管理4.1 施工材料的验收标准4.2 施工材料的管理要求4.3 施工材料的使用控制5. 施工质量控制5.1 施工工序的质量控制5.2 现浇箱梁节点的质量控制5.3 现浇箱梁的外观质量控制5.4 现浇箱梁的尺寸偏差控制6. 安全管理要求6.1 施工现场安全管理6.2 施工作业人员的安全要求6.3 施工设备的安全管理6.4 施工工艺的安全控制7. 交接与验收7.1 施工阶段交接与验收7.2 竣工阶段交接与验收7.3 监理报告与资料整理8. 附录8.1 技术规范8.2 工程图纸8.3 施工方案8.4 监理报告附件：本文档涉及的附件请参见相关文件。
法律名词及注释：1. 现浇箱梁：指采用混凝土现浇施工工艺制作的箱形梁。
2. 监理：在工程建设过程中，由设计单位或业主委托的第三方机构对施工单位进行监督和管理的一种行为。
3. 施工阶段交接与验收：指在施工过程中，各工序完成后的交接与验收工作，确保施工质量符合要求。
4. 竣工阶段交接与验收：指工程建设完成后的交接与验收工作，包括质量检验、竣工报告编制等。
模板范本二：现浇箱梁监理实施细则1. 引言1.1 背景1.2 目的1.3 范围1.4 定义与缩写2. 监理机构及人员2.1 监理机构的选择与委托2.2 监理人员的资质要求2.3 监理人员的工作职责3. 现场施工管理3.1 施工前的准备工作3.2 施工现场的布置与配置3.3 施工过程的监控与控制3.4 施工安全的管控措施4. 施工材料与设备管理4.1 施工材料的验收与管理4.2 施工设备的购置与使用4.3 材料与设备的质量控制5. 现浇箱梁施工质量控制5.1 施工工序控制5.2 现浇箱梁节点的质量控制5.3 箱梁混凝土浇筑与抹灰的质量控制5.4 现浇箱梁的外观质量控制6. 施工技术交底与操作规程6.1 技术交底内容6.2 操作规程编制6.3 操作规程的落实与培训7. 施工记录与报告7.1 施工记录的内容与形式7.2 监理报告的编制与提交8. 附件8.1 法规与技术标准8.2 工程图纸与施工方案8.3 施工记录与验收报告附件：本文档涉及的附件请参见相关文件。
B13-07XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX 监理实施细则（现浇箱梁）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省建设厅监制一、专业工程特点XXX大桥为大型城市水上交通景观桥，桥梁全长1202米，全桥分为主桥和引桥；主桥和引桥之间设10米宽观景平台，主桥中间也设一景观平台；主桥采用梁拱组合结构（共设两联），河中沙丘两侧对称布置，每侧各为9孔，9孔的跨径布置为27.5+45+50+55+60+55+50+45+27.5米，主桥总长830米；引桥分为东引桥和西引桥，东引桥采用一联35*4米和一联30*4米的现浇预应力混凝土等截面箱梁，西引桥采用一联30*4米的预应力现浇箱梁，引桥总长345米；桥梁起点K0+731.5-K1+368.989位于直线段，K1+368.989-终点桩号K1+933.5位于R=2200米的圆弧上。
XXX大桥按城市I级主干道实施，桥梁全宽55米(分两幅桥，各宽21.5米，中间预留12米)，桥梁横断面组成：3米人行道+4.5米慢车道+2米机非分隔带+11.5米快车道（双向六车道）+0.5米宽护栏+12米中间分隔带+0.5米宽护栏+11.5快车道（双向六车道）+2米机非分隔带+4.5米慢车道+3米人行道），箱梁总计10联，各桥箱梁结构形式如下：1、主桥箱梁的结构形式和施工特点：主桥上部结构为9孔一联梁拱组合体系。
箱梁采用双箱单室结构，单箱底宽取6米，两箱净距4.5米，单箱外侧悬臂宽2.5米，内侧悬臂宽1.75米，两箱室通过1米宽后浇段连接成整体，单幅桥全宽21.5米。
上拱结构跨中（墩顶）梁高由60米跨径的1.8米变化到27.5米跨径的1.6米。
箱梁顶板厚度28厘米，底板厚度25厘米，腹板厚度50厘米，靠近横梁处腹板和底板适当加厚。
桥面设单向1.5%横坡，通过腹板高度进行调整。
箱梁上拱波梁底采用园曲线，曲线定位方式为三点确定圆弧，其中拱脚为距离墩中心某一距离的主拱肋上曲线上两点，另外一点为墩中心位置梁结构顶下部一定尺寸位置。
桥跨中心梁高由60米跨径的2.0米过度到27.5米跨径1.6米，其它55米跨径梁高2米，50米跨梁高是1.8米，45米跨梁高是1.6米。
标准箱梁跨中横断面构造如下图所示：拱肋采用矩形截面实心结构，拱肋的矢跨比为1/6.5左右，拱肋高度取1.2米，拱肋宽取6米。
矢跨比通过桥梁跨径和线路纵坡进行调整，箱梁下拱中心线定位方式为三点确定圆弧，其中两点为相邻两墩顶拱脚中心，第三点为桥跨中心梁结构顶下部一定尺寸位置。
主跨60米箱梁立面构造如下图所示：主桥主跨60米箱梁立面示意图主桥上部结构采用少支架分节施工，除60米跨主墩两侧对称分4节段外，其他跨墩顶对称分为3个节段，节墩长度分3米和4米两种。
每跨中间某一位置设合拢段长度取两米。
主桥箱梁纵向预应力分为五类：腹板束（编号F）采用15束Φs15.2规格的钢绞线；顶板束（编号D）采用10束Φs15.2规格的钢绞线;上拱底板束（编号B）采用12束Φs15.2规格的钢绞线;下拱底板合拢束（编号Z）采用12束Φs15.2规格和15束Φ15.2规格的钢绞线；顶板合拢束（编号ZH）采用12束Φs15.2规格和15束Φs15.2规格的钢绞线。
钢束张拉锚下控制应力采用σcon=0.75fpk=1395Mpa。
V腿下横梁预应力采用Φ32高强精轧螺纹筋，标准强度785Mpa,张拉控制应力σcon=0.90fpk=706.5Mpa。
V形三角区箱梁纵向钢束张拉顺序为：底板束→腹板束→顶板束箱梁节段预应力张拉顺序为：腹板束→顶板束。
主桥纵向预应力钢束在箱梁横断面应保持对称张拉，纵向钢束张拉时两端应保持同步。
顶、底板合拢束应按先长束，后短束对称均衡原则进行张拉。
主桥墩梁临时固结及体系转换施工：箱梁对称浇筑时，首先应锁定墩顶球铰支座，使其暂时成为固定支座，墩与V腿下横梁之间设置砂筒和锚固钢筋进行墩梁临时固结，结合V腿上横梁下的支架，共同抵抗施工中可能出现的不平衡弯矩，以利于体系转换；箱梁下的临时支点须设置在箱梁腹板下。
2、引桥箱梁的结构形式和施工特点：引桥采用30、35米跨径现浇预应力混凝土箱梁。
采用单箱三室结构，箱梁底宽16.5米，悬臂宽2.5米。
箱梁顶底板平行，桥面横坡通过箱梁整体旋转而成。
箱梁高度分别为1.8、2.0，墩顶处中横梁厚2米，过渡墩处端横梁厚1.8米。
箱梁顶板厚度为0.25米，根部均加厚到45厘米，底板厚度为0.25米，根部均加厚到0.55米，腹板厚0.45，在横隔梁处渐变至0.8米。
引桥纵向预应力采用12Φs15.2和15Φs15.2规格的钢绞线。
横梁预应力采用17Φs15.2规格的钢绞线，钢束张拉锚下控制应力采用σcon=0.75fpk=1395Mpa。
引桥箱梁采用支架现场浇注施工，预应力混凝土连续箱梁除为抵消支架弹性变形而设置的预拱外，支架不另设预拱。
由于箱梁横梁未开孔，施工用孔只能开在每跨顶板四分之一跨度处，孔口尺寸应顺桥向小于1米，横桥向不大于0.7米，并设0.2*0.2米的倒角，每室开孔数量不得多于一个并应考虑交错布置。
施工完成后钢筋采用等强原则补强后再用微膨胀混凝土浇筑。
30米，35米预应力箱梁跨中横断面构造如下图所示：二、监理工作流程：三、监理工作控制目标及控制要点（一）监理工作控制目标：现浇箱梁施工无质量事故,质量达到优良，无安全事故（二）、监理工作控制要点：1、监理工作依据：（1）业主与承包人之间的《工程承包合同》；（2）《城市桥梁工程施工与质量验收规范》（CJJ2-2008）；（3）本工程的《合同技术规范》有关章节；（4）《公路桥涵施工技术规范》（JTJ041-2000）；（5）本工程设计文件及有关设计技术联系单；（6）有关监理通知；（7）被批准的分项工程开工报告（含施工组织设计）。
2、监理工作控制要点：1）、检查支座高程、支座位置、支座平整度；2）、检查主筋、箍筋、构造筋、螺旋筋种类、规格、数量力学性能和钢筋焊接接头力学指标、外观质量;3）、检查钢筋主筋、构造筋间距、骨架尺寸及保护层厚度；4）、检查模板支撑是否牢固，接缝是否严密，模内是否清洁，预留拱度是否符合规范规定；5）、检查模板内部尺寸是否符合设计要求，垂直度、轴线偏差是否符合规范规定，表面平整度是否符合规范规定及支撑面高程是否符合设计；6）、检查锚具、夹具的外观质量及力学性能是否符合设计和规范要求；7）、检查预埋管道材质是否符合设计要求，管道安装是否牢固，接头是否紧密，管道是否畅通，管道线型是否顺畅，管道间距是否符合设计；8）、检查现浇箱梁砼的原材料、配合比是否符合设计要求，砼表面有无蜂窝、露筋，有无硬伤、掉角等质量缺陷，道是否通张拉后压浆是否密实；砼结构外观和尺寸是否符合要求，张拉时砼强度是否达到设计强度的90%且浇筑时间达7天以上，并对钢筋、支座、钢绞线等原材和砼配合比验证等进行见证取样工作。
9）、预应力钢材有无出厂合格证，技术性能是否符合设计要求；10）、检查锚具、锚垫板有无出厂合格证，外观和硬度检查是否合格；张拉设备有无校验报告，波纹管位置是否符合设计要求，接头有无堵塞现象；11）、控制预应力钢束设计伸长值与理论伸长值的误差控制在6%以内，否则应停止张拉并查明原因，张拉时采用张拉力与延伸量双控原则。
12）、预应力张拉后管道应尽早压浆，不得超过三天以防预应力钢材锈蚀，压浆时采用真空辅助灌浆工艺。
四、监理工作方法及措施一）、开工前准备阶段监理工作方法及措施（一）承包人1、详细审核图纸。
2、制定详细可行的施工组织设计与施工方案（包括模板、支架搭设、支架预压、卸载方案、混凝土浇筑方案、张拉压浆方案、拆模落架等）、质量保证体系与施工安全保障体系，主要包括进度、人员、场地安排、机具及主要技术措施、安全措施与交通措施以及地面硬化措施和方案，并按建设部文件要求组织专家论证。
3、对原材料的采购应符合设计文件或规范要求，提供原材料的厂家必须持有生产许可证；重要材料的采购，必须提前通知监理和业主，组织相关人员到厂家考察。
4、提供所选定原材料的试验报告（包括石子、砂、水泥、钢筋、钢绞线、锚具等）。
5、做好技术交底，钢筋骨架的组装与接头应设在1/4跨且错开，并能满足规范要求。
拼装焊接宜采用帮条焊。
骨架拼装时，骨架所垫起的高度应相同，有利于骨架拼装完成后，放下能于底模平行，且保护层一致且能满足要求。
6、箱梁采用满堂支架现浇施工，要求对支架下地基进行处理，支架必须经预压（经专家认证，选取有代表性的联），预压重采用一期恒载重量的 1.2倍+施工荷载重量；水中现浇箱梁采用先打设平台基础，然后在平台上面满堂支架现浇施工。
满载后若连续3天累计沉降不超过3mm，且预压时间不少于7天后，再浇筑箱梁。
7、应完成支架的预压，若一般的地基不能保证沉降稳定，可用桩基或混凝土地基，扩大基础等方法来保证。
8、张拉设备应配套校核并标定。
9、控制混凝土浇筑前的各项措施（包括混凝土配合比、坍落度、初凝时间、混凝土浇筑工艺），控制混凝土坍落度，浇注方式、振捣方式能保证梁端混凝土密实，腹板处不出现水印。
（二）监理工作重点1、审核图纸，熟悉技术规范。
2、审查承包人提供的施工组织设计是否完善、可行，有无质量与安全保障措施。
主要审查制定的施工组织设计是否能保证现浇连续梁优质按期完成，重点为审查支架预压方案、卸载等方案、混凝土浇筑方案、张拉及压浆方案；参加施工单位组织的专家论证会。
3、对承包人提供的材料及材料试验报告进行复核或验证认可。
4、检查地面硬化是否符合要求。
5、对支架、底模侧模及支座预埋钢板进行检查，看是否符合规范要求（项目包括强度、刚度、标高、平整度、反拱度等），支架宜采用钢制框架、万能杆件，模板宜用组合模板、大模板等完整构件。
6、审查混凝土浇筑工艺是否能保证现浇梁质量的可行性。
7、复核承包人上报的钢绞线张拉理论伸长值，对承包人提供的张拉数据进行复核。
8、见证承包人的各项原材试验检测和砼、水泥浆的配合比验证工作。
9、审查混凝土配合比，注意混凝土坍落度与灌注方式、速度、振捣方式是否相互匹配。
10、检查张拉设备标定资料。
11、检查预应力锚具是否合格及其证明材料。
12、检查钢绞线厂家的质量保证书与生产许可证，钢绞线现场抽样的技术数据与厂家提供的技术数据是否有明显差异。
二）、混凝土浇筑阶段监理工作方法及措施（一）、承包人1、对支架的预压进行跟踪测量，检查其稳定情况，预压情况，预压时间不少于7天，可采用一期恒载重量1.2倍+施工荷载重量。
2、检查支架的稳定性，每根竖立杆受力情况，剪刀支撑加固情况，必要时加密剪刀支撑。
