地下停车场设计规范 Prepared on 24 November 2020地下车库设计规范地下车库的汽车坡道,是地下车库重要组成部分,是连接地下车库室外和室内,地上与地下的竖向交通枢纽。
合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中非常重要。
1.总平面设计地下车库在总平面中的位置,应以方便进出,与人行道严格分离,远离场地主干道为原则,汽车坡道的位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。
地下车库汽车坡道的数量不少于两个,当停车数量少于100辆时可设计一个。
当停车数量大于500辆时不应少于三个,如条件允许,小于100辆大于50辆最好也设进口出口两个汽车坡道。
2.平面设计汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(二层以上)等,见下图:出入口汽车坡道最小净宽度,《汽车库建筑设计规范》(下简称《汽设规》)规定,小型车(如无特殊说明下均以小型车为例),单车行驶,双车行驶。
《汽车库、修车库、停车场设计防火规范》(下简称《汽防规》)规定,汽车坡道的疏散宽度单行,双行。
因此,汽车坡道最小宽度,取上限,单车道不小于,双车道约为为宜。
曲线坡道还应满足小型车转弯半径不小于的要求。
通过计算得知,曲线坡道内径最小约为,舒适内径约为～6m。
平面设计中因曲线坡道对驾车司机视线有影响,所以应尽量多采用直线坡道,少采用曲线坡道。
混合坡道中,直线和曲线相接部分一定要是相切的关系,不应有折线。
3.剖面设计小型车汽车坡道的最大坡度《汽设规》规定,直线坡道15%(1:,曲线坡道12%(1:。
当汽车坡道的纵向坡度大于10%时,坡道上、下端均应设相当于正常坡道1/2的缓坡。
缓坡直线坡段水平长度不应小于,曲线坡段水平长度不应小于,且曲线半径不应小于20m。
大于10%的坡道设缓坡,是为了防止汽车的车头、车尾和车底擦地。
缓坡坡度一定要保证是与它相连接的正常坡度的1/2(6%～%),而不是其它值。
地下车库设计规范地下车库的汽车坡道,是地下车库重要组成部分,是连接地下车库室外和室内,地上与地下的竖向交通枢纽。
合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中非常重要。
1.总平面设计地下车库在总平面中的位置,应以方便进出,与人行道严格分离,远离场地主干道为原则,汽车坡道的位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。
地下车库汽车坡道的数量不少于两个,当停车数量少于100辆时可设计一个。
当停车数量大于500辆时不应少于三个,如条件允许,小于100辆大于50辆最好也设进口出口两个汽车坡道。
2.平面设计汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(二层以上)等,见下图:出入口汽车坡道最小净宽度,《汽车库建筑设计规范》(下简称《汽设规》)规定,小型车(如无特殊说明下均以小型车为例),单车行驶3.5m,双车行驶6.0m。
《汽车库、修车库、停车场设计防火规范》(下简称《汽防规》)规定,汽车坡道的疏散宽度单行4.0m,双行7.0m。
因此,汽车坡道最小宽度,取上限,单车道不小于4.0m,双车道约为9.0m 为xx。
曲线坡道还应满足小型车转弯半径不小于6.0m的要求。
通过计算得知,曲线坡道内径最小约为4.0m,舒适内径约为5.5～6m。
平面设计中因曲线坡道对驾车司机视线有影响,所以应尽量多采用直线坡道,少采用曲线坡道。
混合坡道中,直线和曲线相接部分一定要是相切的关系,不应有折线。
3.剖面设计小型车汽车坡道的最大坡度《汽设规》规定,直线坡道15%(1:6.67),曲线坡道12%(1:8.33)。
当汽车坡道的纵向坡度大于10%时,坡道上、下端均应设相当于正常坡道1/2的缓坡。
缓坡直线坡段水平xx不应小于3.6m,曲线坡段水平xx不应小于2.4m,且曲线半径不应小于20m。
大于10%的坡道设缓坡,是为了防止汽车的车头、车尾和车底擦地。
缓坡坡度一定要保证是与它xx的正常坡度的1/2(6%～7.5%),而不是其它值。
《车库建筑设计规范》JGJ 100-2015目录1总则1 总则1.0.1 为适应城镇建设发展需要，使车库建筑设计符合适用、安全、卫生、经济、环保、节能等基本要求，制定本规范。
▲收起条文说明1.0.1 本规范是对《汽车库建筑设计规范》JGJ 100-98的修订。
随着社会的不断发展与进步，我国机动车无论是数量还是类型与十几年前相比都发生了很大的变化，尤其在大、中城市，机动车已经进入普通家庭，越来越多的人拥有自己的家庭轿车及私有车位。
停车问题越来越显示其社会性与公共性，停车功能也已经成为很多建筑物必配的基本功能，停车设计也是建筑设计中大量涉及的基本设计问题，车库建筑规模、使用要求等方面也发生了很大变化。
同时新技术与新设备的不断发展与更新，使得停车方式也有了巨大的改变，如停车设施的不断完善与提升、机械式停车设备的推陈出新等，因此对原有规范的不足之处进行修订尤为重要，同时更名为《车库建筑设计规范》。
在机械式机动车库方面，更新充实了相应的内容，以符合当今新的社会现实需求。
制定并实施车库建筑的绿色环保与节能减排，不仅有利于改善车库建筑的热环境，提高暖通空调系统的能源利用效率，还有利于车库建筑在全生命周期中为实现国家节约能源和保护环境的战略，贯彻有关政策和法规做出贡献。
1.0.2 本规范适用于新建、扩建和改建的机动车库和非机动车库的建筑设计。
▲收起条文说明1.0.2 在我国当今社会条件下，非机动车作为人们传统出行方式仍然占据着重要地位，并且由于当今节能、低碳理念的倡导，非机动车的使用应该得到大力提倡，但以往规范中没有对非机动车车库的设计做出专门规定。
因此本次规范的修订中，扩大了原规范的适用范围，将非机动车车库作为单独章节纳入进来，形成较为完整的设计规范体系。
本规范中车库停放的车辆为轿车、客车和货车为代表的机动车和以自行车、电动自行车、小型三轮车为代表的非机动车，侧重于城镇中大量性的公共车库建筑。
修车库、特种车型机动车库、低层住宅、工厂及仓库等专用车库由于类型特殊，不具有广泛代表性，所以本规范没有将其纳入。
停车场设计标准
停车场是城市交通管理中不可或缺的一部分，合理的停车场设计标准能够有效
提高停车效率，减少交通拥堵，提升城市交通运行效率。
本文将从停车场设计的规划、布局、设施等方面进行详细介绍。
首先，停车场设计应充分考虑停车需求量和停车方式，合理规划停车场的总体
布局。
根据停车场所在地的交通情况和周边环境，确定停车场的规划范围和停车位数量。
同时，应根据不同类型的停车需求，划分停车位的类型，如普通车位、残疾人车位、家庭车位等，以满足不同车辆的停车需求。
其次，停车场的布局设计应考虑车辆进出的便捷性和停车位的利用率。
合理设
置出入口和出口，确保车辆进出的顺畅和安全。
同时，应根据停车位的数量和布局，设计合理的车辆行驶路线和停车位标识，确保车辆能够迅速找到合适的停车位，提高停车效率。
停车场的设施设计也是停车场设计标准的重要组成部分。
应配置合适的停车场
照明设施和安全监控设备，确保停车场的安全性和舒适性。
同时，应设置便利的缴费设施和信息查询设备，提供便捷的停车服务体验。
此外，停车场设计还应考虑停车场的环境影响和节能减排。
合理设计停车场的
排水系统和绿化设施，减少雨水积聚和净化排水。
同时，应采用节能环保的照明设备和通风设施，降低停车场的能耗和环境污染。
综上所述，停车场设计标准涉及到停车场的规划、布局、设施等多个方面，需
要充分考虑停车需求和环境影响，以提高停车效率和改善城市交通环境。
希望本文的介绍能够对停车场设计提供一定的参考和指导，为城市交通管理提供更好的支持和保障。
地下停车场车库设计规范Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】地下停车场车库设计规范地下车库的汽车坡道,是地下车库重要组成部分,是连接地下车库室外和室内,地上与地下的竖向交通枢纽。
合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中非常重要。
1.总平面设计地下车库在总平面中的位置,应以方便进出,与人行道严格分离,远离场地主干道为原则,汽车坡道的位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。
地下车库汽车坡道的数量不少于两个,当停车数量少于100辆时可设计一个。
当停车数量大于500辆时不应少于三个,如条件允许,小于100辆大于50辆最好也设进口出口两个汽车坡道。
2.平面设计汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(二层以上)等,见下图:出入口汽车坡道最小净宽度,《汽车库建筑设计规范》(下简称《汽设规》)规定,小型车(如无特殊说明下均以小型车为例),单车行驶,双车行驶。
《汽车库、修车库、停车场设计防火规范》(下简称《汽防规》)规定,汽车坡道的疏散宽度单行,双行。
因此,汽车坡道最小宽度,取上限,单车道不小于,双车道约为为宜。
曲线坡道还应满足小型车转弯半径不小于的要求。
通过计算得知,曲线坡道内径最小约为,舒适内径约为～6m。
平面设计中因曲线坡道对驾车司机视线有影响,所以应尽量多采用直线坡道,少采用曲线坡道。
混合坡道中,直线和曲线相接部分一定要是相切的关系,不应有折线。
3.剖面设计小型车汽车坡道的最大坡度《汽设规》规定,直线坡道15%(1:,曲线坡道12%(1:。
当汽车坡道的纵向坡度大于10%时,坡道上、下端均应设相当于正常坡道1/2的缓坡。
缓坡直线坡段水平长度不应小于,曲线坡段水平长度不应小于,且曲线半径不应小于20m。
大于10%的坡道设缓坡,是为了防止汽车的车头、车尾和车底擦地。

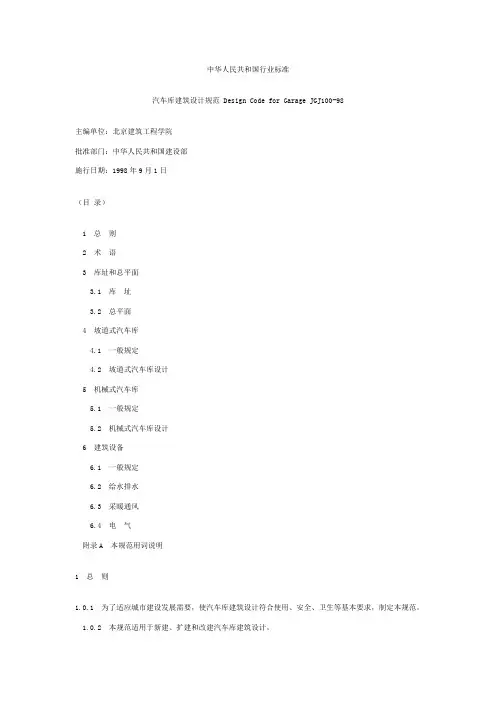

中华人民共和国行业标准汽车库建筑设计规范 Design Code for Garage JGJ100-98 主编单位：北京建筑工程学院批准部门：中华人民共和国建设部施行日期：1998年9月1日（目录）1 总则2 术语3 库址和总平面3.1 库址3.2 总平面4 坡道式汽车库4.1 一般规定4.2 坡道式汽车库设计5 机械式汽车库5.1 一般规定5.2 机械式汽车库设计6 建筑设备6.1 一般规定6.2 给水排水6.3 采暖通风6.4 电气附录A 本规范用词说明1 总则1.0.1 为了适应城市建设发展需要，使汽车库建筑设计符合使用、安全、卫生等基本要求，制定本规范。
1.0.2 本规范适用于新建、扩建和改建汽车库建筑设计。
1.0.3 汽车库建筑设计应使用方便、技术先进、安全可靠、经济合理并符合城市交通现代化管理和符合城市环境保护的要求。
1.0.4 汽车库建筑规模宜按汽车类型和容量分为四类并应符合表1.0.4的规定。
汽车库建筑分类表１．０．４注：此分类适用于中、小型车辆的坡道式汽车库及升降机式汽车库，并不适用其他机械式汽车库。
1.0.5汽车库建筑设计除应符合本规范外，尚应符合国家现行的有关标准的规定。
2 术语2.0.1汽车库(Garage)停放和储存汽车的建筑物。
2.0.2汽车最小转弯半径(Minimum turn radius of car)汽车回转时汽车的前轮外侧循圆曲线行走轨迹的半径。
2.0.3地下汽车库(Underground garage)停车间室内地坪面低于室外地坪面高度超过该层车库净高一半的汽车库。
2.0.4坡道式汽车库(Ramp garage)汽车库停车楼层之间，汽车沿坡道上、下行驶者为坡道式汽车库。
坡道可以是直线型、曲线型或两者的组合。
2.0.5敞开式汽车库(Open garage)汽车库内停车楼层每层外墙敞开面积超过该层四周墙体总面积25%的汽车库。
2.0.6缓坡段(Transition slope)当坡道坡度大时，为了避免汽车在坡道两端擦地面设的缓和线段。
