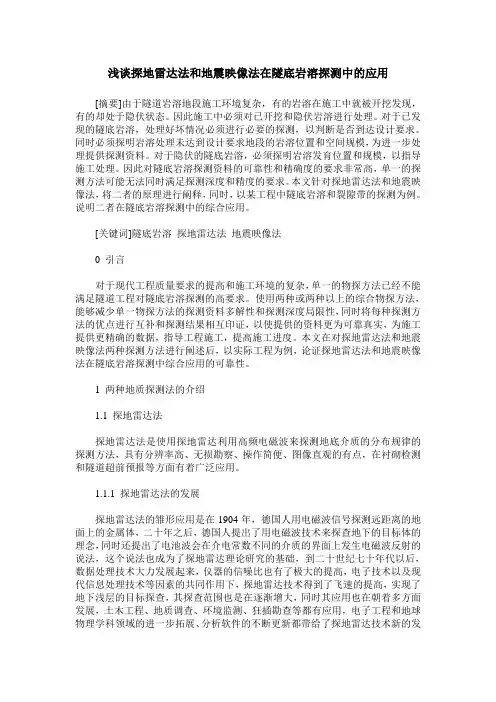

浅谈探地雷达法和地震映像法在隧底岩溶探测中的应用[摘要]由于隧道岩溶地段施工环境复杂,有的岩溶在施工中就被开挖发现,有的却处于隐伏状态。
因此施工中必须对已开挖和隐伏岩溶进行处理。
对于已发现的隧底岩溶,处理好坏情况必须进行必要的探测,以判断是否到达设计要求。
同时必须探明岩溶处理未达到设计要求地段的岩溶位置和空间规模,为进一步处理提供探测资料。
对于隐伏的隧底岩溶,必须探明岩溶发育位置和规模,以指导施工处理。
因此对隧底岩溶探测资料的可靠性和精确度的要求非常高,单一的探测方法可能无法同时满足探测深度和精度的要求。
本文针对探地雷达法和地震映像法,将二者的原理进行阐释,同时,以某工程中隧底岩溶和裂隙带的探测为例。
说明二者在隧底岩溶探测中的综合应用。
[关键词]隧底岩溶探地雷达法地震映像法0 引言对于现代工程质量要求的提高和施工环境的复杂,单一的物探方法已经不能满足隧道工程对隧底岩溶探测的高要求。
使用两种或两种以上的综合物探方法,能够减少单一物探方法的探测资料多解性和探测深度局限性,同时将每种探测方法的优点进行互补和探测结果相互印证,以使提供的资料更为可靠真实,为施工提供更精确的数据,指导工程施工,提高施工进度。
本文在对探地雷达法和地震映像法两种探测方法进行阐述后,以实际工程为例,论证探地雷达法和地震映像法在隧底岩溶探测中综合应用的可靠性。
1 两种地质探测法的介绍1.1 探地雷达法探地雷达法是使用探地雷达利用高频电磁波来探测地底介质的分布规律的探测方法,具有分辨率高、无损勘察、操作简便、图像直观的有点,在衬砌检测和隧道超前预报等方面有着广泛应用。
1.1.1 探地雷达法的发展探地雷达法的雏形应用是在1904年,德国人用电磁波信号探测远距离的地面上的金属体,二十年之后,德国人提出了用电磁波技术来探查地下的目标体的理念,同时还提出了电池波会在介电常数不同的介质的界面上发生电磁波反射的说法,这个说法也成为了探地雷达理论研究的基础,到二十世纪七十年代以后,数据处理技术大力发展起来,仪器的信噪比也有了极大的提高,电子技术以及现代信息处理技术等因素的共同作用下,探地雷达技术得到了飞速的提高,实现了地下浅层的目标探查,其探查范围也是在逐渐增大,同时其应用也在朝着多方面发展,土木工程、地质调查、环境监测、狂插勘查等都有应用,电子工程和地球物理学科领域的进一步拓展、分析软件的不断更新都带给了探地雷达技术新的发展空间。

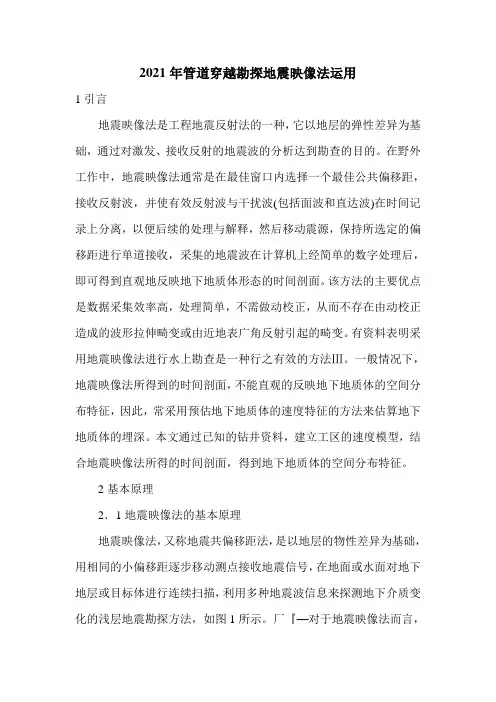

2021年管道穿越勘探地震映像法运用1引言地震映像法是工程地震反射法的一种,它以地层的弹性差异为基础,通过对激发、接收反射的地震波的分析达到勘查的目的。
在野外工作中,地震映像法通常是在最佳窗口内选择一个最佳公共偏移距,接收反射波,并使有效反射波与干扰波(包括面波和直达波)在时间记录上分离,以便后续的处理与解释,然后移动震源,保持所选定的偏移距进行单道接收,采集的地震波在计算机上经简单的数字处理后,即可得到直观地反映地下地质体形态的时间剖面。
该方法的主要优点是数据采集效率高,处理简单,不需做动校正,从而不存在由动校正造成的波形拉伸畸变或由近地表广角反射引起的畸变。
有资料表明采用地震映像法进行水上勘查是一种行之有效的方法Ⅲ。
一般情况下,地震映像法所得到的时间剖面,不能直观的反映地下地质体的空间分布特征,因此,常采用预估地下地质体的速度特征的方法来估算地下地质体的埋深。
本文通过已知的钻井资料,建立工区的速度模型,结合地震映像法所得的时间剖面,得到地下地质体的空间分布特征。
2基本原理2.1地震映像法的基本原理地震映像法,又称地震共偏移距法,是以地层的物性差异为基础,用相同的小偏移距逐步移动测点接收地震信号,在地面或水面对地下地层或目标体进行连续扫描,利用多种地震波信息来探测地下介质变化的浅层地震勘探方法,如图1所示。
厂『—对于地震映像法而言,其反射波旅行时为:,其中,式中X为炮检距,为一固定值。
当反射界面为水平界面时,它为一直线。
2.2建立工区的速度模型一般情况下,地震映像法所得的剖面为时间剖面,但是不能直观地反映地下介质的空间分布特征,为解决这个问题,本文通过利用已知的钻井资料,建立工区的速度模型,并结合地震映像法的时间剖面,得出地震映像法的深度剖面。
其地震映像法时间与深度关系如图2所示。
度,X为偏移距,0为入射角,t为自激自收时间,t为反射波的双层旅行时,t为单层旅行时,v为该层的速度。
则消去0,则可得到:在某管道穿越的勘查中,该工区上的覆地层主要为第四系松散堆积层,主要成分为砂岩、砂卵石以及粘土;下伏地层主要有侏罗系沙溪庙组砂岩以及自流井组灰白色泥灰岩、泥岩,砂泥岩互层,岩层分布较复杂,局部地区裂隙比较发育。
地震映像法在采空区勘探中的应用1 2,王东方玉满( 1, ,114005; 2, ,114005)辽宁省冶金地质勘查局四?一队鞍山辽宁省冶金地质勘查局地质勘查研究院鞍山、、,、,摘要地震映像法俗称单道地震法因其配置灵活操作简单资料成果异常简单明了易于辨认的特点以及高,。
,效经济的优势在工程物探领域中具有广阔的应用前景特别是在浅部空区探测方面具有独到的勘探。
,、,效果文章从空区勘探角度出发阐述了地震映像法的工作原理特点和技术方法通过列举不同类型地,,质条件下空区勘探的成功与不成功的实例探讨与分析了在空区勘探中的实际效果和适用场地环境说。
明了地震映像法对空区勘探的可行性与有效性关键词地震映像采空区勘探应用效果: P631, 4 : A 中图分类号文献标识码: 1674 ) 7801( 2012) 02 ) 0244 ) 03文章编号。
出地质体沿垂直方向和水平方向的变化0前言1, 2地震映像法的特点地震映像法是基于反射波法中最佳偏移距技术,,。
( 1) 数据采集速度快但抗干扰能力差勘探深发展起来的一种常用浅层地震方法由于其数据采。
,,,度有限集速度快资料处理流程简单浅层勘探效果好工,( 2),作效率高等特点而备受专业人员的青睐目前已成资料解释中可以利用多种波的信息即有,、、。
,、效波不但是反射波还可以是折射波面波绕射波为适应各种工作环境简洁快速的工程物探勘查手。
,( 3) ,段但由于方法本身的特点其使用范围也受到一在探测目的单一只需研究横向的地质情。
,,,,定限制所以在不同工作区此方法是否适用必须况下效果较好而探测目的层较多时不易确定最,。
通过试验来进行选择本文通过不同地区的工作效佳偏移距( 4) ,。
由于每个记录都采用了相同的偏移距地果来说明其适用性震记录上的时间变化主要为地下地质异常体的反1地震映像法的基本原理及特点,。
映给资料解释带来极大的方便1, 1地震映像法的基本原理 2工作方法及技术要求( 地震映像又称高密度地震勘探和地震多波勘2, 1工作方法 ) ,,探是通过采用最佳偏移距利用多种波作为有效,,,波来进行勘探也可以根据探测目的的要求仅采用 ( 1) 在测量过程中每次激发在接收点采用单。
DOI:10.16660/ki.1674-098X.2007-5640-6613地震映像法和探地雷达法在城市地质勘查中的应用①胡彦军(山西华冶勘测工程技术有限公司 山西太原 030002)摘 要:地质勘查要面对环境复杂的施工环境,有的复杂地质处在明显位置,有的处在隐伏状态。
采用地质勘查的方法,对于不能达到施工要求的地质进行提前勘查,并根据地质情况设计施工方案。
以帮助工程顺利开展。
例如为了解决路面塌陷问题,做好地下孔洞的勘查,探明岩溶位置以及空间规模,采用地震映射法和探底雷达法,结合勘查结果分析,对岩溶地质发育取得良好的勘查效果,用以指导施工处理。
另外采用地震影响法和探地雷达法结合的方式能够为地质灾害治理提供依据。
本文对地震映像法和探地雷达法在城市地质勘查中应用进行分析,希望能够对提升物探技术水平具有参考价值。
关键词:地震映像法 探地雷达法 地质勘查 工作质量中图分类号:P624 文献标识码:A 文章编号:1674-098X(2020)12(b)-0014-04The Application of Seismic Imaging Method and Ground Penetrating Radar Method in Urban Geological ExplorationHU Yanjun(Shanxi Huaye Survey Engineering Technology Co., Ltd., Taiyuan, Shanxi Province, 030002 China)Abstract: Geological exploration must face the complex construction environment, some complex geology is in the obvious position, some is in the hidden state. By using the method of geological exploration, the geological exploration can not meet the construction requirements in advance, and according to the geological conditions design construction program. To help with the project. For example, in order to solve the problem of road surface collapse, do a good job in the exploration of underground cavities, and find out the location and spatial scale of karst, the seismic mapping method and the ground penetrating radar method are used, combined with the analysis of the exploration results, to obtain good exploration results for the development of karst geology, to guide the construction process. In addition, the combination of seismic impact method and ground penetrating radar method can provide a basis for geological disaster management. In this paper, the application of seismic imaging method and ground penetrating radar (GPR) method in urban geological exploration is analyzed. It is hoped that it can be of reference value to improve the level of geophysical exploration technology.Key Words: Seismic imaging method; Ground penetrating radar method; Geological exploration; Quality of work①作者简介:胡彦军(1988—),男,汉族,山西太原人,本科,工程师,研究方向为地球物理勘查、地质灾害勘查。
浅谈高密度地震映像技术方法1、引言近年来,随着国民经济的飞速发展,岩土工程勘察项目越来越多,面临的问题也在增多,对各种勘探技术要求也在提高。
工程物探技术近年来得到不断提高,因其具有经济、高效的特点,在岩土工程勘察中的应用也越来越广泛。
岩土工程勘察具有探测目标体小、精度要求高、各种干扰大、探测场地狭小以及地表工作条件较差等特点。
而高密度地震映像则具有对场地要求不高、精度高、反映直观、经济、高效而具有广阔的应用空间。
其可应用于探测第四系厚度、基岩起伏情况;探测隐伏断层、破碎带、岩溶的位置;探测具有足够体积的采空区[1-2]、岩溶管道和地下埋藏物体等。
跟其他物探方法一样,高密度地震映像的应用也是需要具备一定的物性前提和应用条件,即要求探测的目标体与其周围的地质体要有波速差异,场地人工和天然震动干扰要小,考虑到经济效益、工作效率等问题,探测深度不宜过大。
2、高密度地震映像基本原理[3-5]及技术要点2.1基本原理地震映像是基于反射波法中的最佳偏移距技术发展起来的,又称最佳偏移距地震反射,是利用人工震源(如重锤、放炮、电火花等)所激发产生的地震波,在地下传播时遇到不同的波阻抗界面,将产生不同类型、不同路径、不同速度、频率和强度的波,通过仪器记录并分析这些波的特征,从而推测出地层的性质、结构及埋深等参数,达到地质勘探的目的。
点距小、测点密度高的地震映像即是高密度地震映像,它一种探测浅部地质情况的有效方法。
2.2技术要点(1)重视试验工作可通过试验确定最佳采集参数、识别有效波等作用。
具体施工时最好用共炮点作一个多道展开排列进行试验,根据采集的多道信号进行分析(如图1:共炮点试验波列图),确定采集参数,如偏移距、点距、最佳时窗、滤波参数、增益参数等;还可生成时深转换用速度曲线;由初至波,估计近地表速度进行静校正。
同时识别我们需要的反射波,对面波、横波等干扰波有一个充分的了解。
(2)最佳偏移距技术[6]最佳偏移距的选择是高密度地震映像的核心技术,可通过试验工作确定。
高密度地震映像技术应用实例摘要:在地质勘察工作中,常常采用物探及钻探结合验证的方式,高密度地震映像法是一种采集速度快、数据解释直观的物探方法。
高密度地震映像法又称地震共偏移距法,利用多种地震波作为有效波来进行探测。
通过对试验剖面进行验证分析,结合大量的工程经验,能得到较好的地质体判断效果。
关键词:地质勘察;高密度地震映像法;地震波;地质体Abstract: In the geological survey work, the geophysical prospecting and the misering combining with validation are offen used. And the high-density seismic imaging is one kind of an geophysical prospecting method with fast acquisition speed and intuitive data interpretation. It is also known as seismic co-offset method, using a variety of seismic waves as significant wave to detect. Through verifying and analyzing the test profile, and combining with a large number of engineering experience, you can get a better judgment effect of geologic body.Key words: geological survey; high-density seismic imaging method; seismic waves; geologic body引言高密度地震映像法又称地震共偏移距法,这种方法可以利用多种地震波作为有效波来进行探测。
地震映像操作规程地震是一种无法预测的自然灾害,而地震映像则是记录地震发生过程并传播给观众的重要手段。
在操作地震映像时,需要遵守一系列规程,以确保观众能够准确、全面地了解地震的情况,同时避免造成不必要的恐慌和误解。
下面是地震映像操作的一些规程。
一、准备工作:1. 在使用地震映像前,操作人员应熟悉地震映像设备的操作方法,了解如何控制画面切换、音量调节、字幕显示等基本功能,以便在需要时能够迅速操作。
2. 检查设备的工作状态,确保画面和声音的正常显示,避免出现故障或意外状况。
3. 准备好相关的辅助设备,如投影仪、音响等,以保证地震映像的正常传播和观看。
二、映像选择和编辑:1. 选择合适的地震映像,以确保内容真实、全面,能够准确地反映地震的情况。
应尽量选择官方发布的映像,避免使用未经验证的不可靠来源。
2. 根据观众的需求和情况,进行适当的映像编辑,以去除无关信息或敏感内容,保证观看的焦点在地震的实际情况上。
3. 在编辑过程中,应确保映像的顺序有逻辑性,能够合理地展示地震的发展过程和影响范围。
同时,还应注意保留一些重要细节,如地震瞬间的破坏力、人员被困等情况,以增加观众对地震的认知。
三、映像播放和演示:1. 在映像播放前,应首先向观众简要介绍地震的基本情况,如发生地点、震级、时间等,以便观众能够有一个整体的思路。
2. 在映像播放过程中,操作人员应掌握好播放的节奏,避免过于激烈或过于平淡的表达,以保证观众能够有一个舒适的观看体验。
3. 在演示时,应控制好每个映像的播放时间,避免播放过长或过短,以免观众产生疲劳或无法获得足够的信息。
四、信息传递和解读:1. 在播放映像的同时,操作人员应提供适当的文字说明或解读,以帮助观众更好地理解地震的情况。
这些解读应准确客观,不得夸大或混淆观众的认识。
2. 在解读时,应注重给观众提供一些背景知识,如地震的成因、预防措施等,以便观众能够更全面地了解地震及其影响。
3. 在信息传递中,应尊重观众的知情权和安全感,避免使用夸大恐慌的措辞或画面。

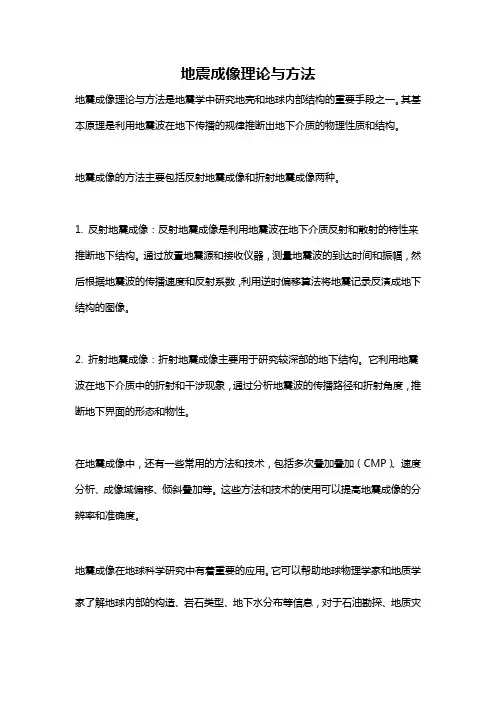

地震成像理论与方法
地震成像理论与方法是地震学中研究地壳和地球内部结构的重要手段之一。
其基本原理是利用地震波在地下传播的规律推断出地下介质的物理性质和结构。
地震成像的方法主要包括反射地震成像和折射地震成像两种。
1. 反射地震成像:反射地震成像是利用地震波在地下介质反射和散射的特性来推断地下结构。
通过放置地震源和接收仪器,测量地震波的到达时间和振幅,然后根据地震波的传播速度和反射系数,利用逆时偏移算法将地震记录反演成地下结构的图像。
2. 折射地震成像:折射地震成像主要用于研究较深部的地下结构。
它利用地震波在地下介质中的折射和干涉现象,通过分析地震波的传播路径和折射角度,推断地下界面的形态和物性。
在地震成像中,还有一些常用的方法和技术,包括多次叠加叠加(CMP)、速度分析、成像域偏移、倾斜叠加等。
这些方法和技术的使用可以提高地震成像的分辨率和准确度。
地震成像在地球科学研究中有着重要的应用。
它可以帮助地球物理学家和地质学家了解地球内部的构造、岩石类型、地下水分布等信息,对于石油勘探、地质灾
害预测、地下水资源管理等领域具有重要意义。
超高分辨率地震成像方法研究地震是一种极具破坏性的自然现象,在人类的历史上也造成了许多严重的灾害。
地震的发生和演化一直是地球物理学家们研究的重要课题,通过超高分辨率地震成像方法的研究,可以更加准确地了解地震的形成和演化机制,从而为减少地震灾害提供更加科学的依据。
超高分辨率地震成像技术是一种综合应用技术,旨在通过地震波的传播和反射来获取地下结构信息,并进一步推断地壳的物理性质、地球内部的结构和动力学特征等。
其主要分为两大类方法:一类是频率域方法,包括偏移成像、波动方程反演、声波全波形反演等;另一类是时域方法,包括薄层反演、L-WAVE以及稀疏网格正则化等。
频率域方法是以频谱分解为基础的地震成像方法,其优点是适应性强,易于实现,成像效果好;缺点是计算量较大,需要高性能的计算机和大量的存储空间。
偏移成像法是一种广泛应用的频率域成像方法,通过对一系列接收到的地震记录的时间反演出地下结构的分布情况。
波动方程反演法则是在波动方程的基础上,利用地震波在不同介质中的传播特性对介质进行反演。
声波全波形反演主要是通过匹配精确的数据与模拟结果,来精确地揭示地下的结构。
与频域方法不同的是,时域方法是基于时间域的地震成像方法,虽然近些年来在地震成像领域的应用不如频率域方法广泛,但也有着诸多优点。
薄层反演法是一种基于时域波形反演和分层假设的反演方法,能够适应较为复杂的地下地质结构;L-WAVE成像法则是通过地下介质模型的反演来实现高分辨率成像的方法,最大的优势是非常高的分辨率;稀疏网格正则化是一种通过在反演过程中加入正则化项来控制反演过程中的噪声的方法,适用于复杂结构模型的反演。
总之,超高分辨率地震成像技术是一种复杂的综合性技术方法,不同的地震成像方法有各自的优势和适用范围,根据不同地质问提的要求选择合适的成像方法进行反演,精确地获取地下的物质分布和结构信息。
未来,超高分辨率地震成像技术将会被广泛应用于地震勘探、矿产找矿、水资源开发等领域,并且有着不断完善和发展的趋势。
地震映像法不同偏移距在地下大管径管线探测中的应用1. 引言1.1 背景介绍地震映像法是一种利用地震波在地下传播的特性来探测地下结构的方法。
在地震勘探中,地震波会遇到不同密度和速度的地质体时发生折射和反射,在地震波传播的过程中产生的地震波数据可以被记录下来,通过对这些数据的分析可以揭示地下结构的特征。
地震映像法在近年来在地下管线探测中得到了广泛的应用,尤其是在探测大管径管线方面具有独特优势。
地下大管径管线往往埋藏在较深的地下深度,传统的探测方法存在精度不高、易受干扰等问题,而地震映像法则能够在不破坏地面的情况下快速、准确地探测管线的位置、尺寸和深度信息。
通过不同偏移距的地震数据采集和处理,可以获得管线的地下映像图,进而实现对管线的精确定位和识别。
这为地下管线的勘探和管理提供了新的解决方案,对减少地下管线事故、保障地下管线运行安全具有重要意义。
在本文中,将深入探讨地震映像法在地下大管径管线探测中的应用,并结合案例分析和数据处理技术,以期为相关领域的研究和实践提供参考和借鉴。
1.2 研究意义地震映像法在地下管线探测中具有重要的应用价值,尤其是针对地下大管径管线的探测。
通过不同偏移距的地震映像法,可以更准确地确定地下大管径管线的位置、管径和材质等关键信息。
这对于城市建设、管网安全管理以及灾害防范具有重要意义。
地下大管径管线通常包括城市的供水管网、排水管网、燃气管线等,其安全运行对于城市的正常生活秩序至关重要。
地下大管径管线通常埋藏较深,难以直接观测和检测。
利用地震映像法结合不同偏移距的技术,可以在不破坏地表的情况下准确、快速地获取地下管线信息,有效避免了传统探测方法中可能涉及的地面开挖和破坏问题。
研究地震映像法在地下大管径管线探测中的应用具有重要的现实意义。
通过该研究,可以提高城市管网的管理水平,降低管线事故的发生率,保障城市居民的生活安全,推动城市基础设施建设向智能化、高效化方向发展。
科学研究在此领域的探索和实践将为城市发展和社会经济的可持续发展做出积极贡献。
地震映像法不同偏移距在地下大管径管线探测中的应用地震映像法是一种非侵入式地下探测方法,是对传统地震勘探方法的一种改进。
它可以对地下成果进行三维可视化,从而使地下管线的检测和定位更加精确和准确。
本文将探讨地震映像法中不同偏移距在地下大管径管线探测中的应用。
地震映像法的原理和步骤地震映像法是一种测量地下介质物理性质的方法。
它主要利用地震波在地下传播的性质,通过分析反射、折射以及散射等现象来确定地下介质的性质。
该方法主要通过以下几个步骤实现:第一步,发生地震波。
发生的地震波会经过地下介质物理上复杂的多个反射、折射、散射等过程,最终到达地表。
第二步,地震波接收。
接收器将接收到的数据传递给计算机。
第三步,数据处理。
在计算机中,可以通过不同的方法进行数据处理,得到具体的反演结果。
第四步,结果显示。
处理出来的结果会在计算机屏幕中进行显示和分析。
在使用地震映像法进行地下管线探测时,通常会采用不同偏移距的地震波,以得到更为准确的结果。
偏移距是指地震波从发射器传到接收器的距离差,通过不同偏移距的处理,可以提高地下管线检测的效果。
在进行地下大管径管线探测时,可以通过采用不同偏移距的地震波,获得对管线的不同深度分辨率。
在浅层区域,可以采用较短的偏移距,以获得更为精确的浅层管线位置和形态信息;而在深层区域,则应采用较长的偏移距,以获取更为准确的深层管线位置和形态信息。
此外,地震映像法还可以根据地下管线的特点,采用不同的地震波类型来获得更为准确的探测效果。
对于强反射区域,应采用高功率、高频率的震源;对于泥炭地带等较弱反射区域,应采用低功率、低频率的地震波,以获得更为精确的管线信息。
总之,采用不同偏移距地震波可以在地下大管径管线的探测中达到更好的结果,可以根据地下管线的深度和地质条件选择合适的偏移距和地震波类型,实现地下管线的快速、准确探测。
第32卷第6期物 探 与 化 探Vol.32,No.6 2008年12月GE OPHYSI CAL&GE OCHE M I CAL EXP LORATI O N Dec.,2008 地震映像法及其应用王治华1,仇恒永2,杨振涛1,夏学礼2(1.上海市地质调查研究院,上海 200072;2.安徽省地质矿产勘查局第一水文地质工程队,安徽蚌埠 233000)摘要:简述了地震映像法的特点,并列举了在各种浅部不均体探测中的应用实例,指出了提高其应用效果,拓宽其应用领域应研究的问题。
关键词:地震映象;浅部不均匀体;散射波中图分类号:P631.4 文献标识码:A 文章编号:1000-8918(2008)06-0696-05 地震映像法是近10年来用于探测浅部介质中纵、横向不均匀体(构造、洞穴、障碍物、非金属管道、岩溶、土坝中白蚁巢及空洞、地裂缝与疏松带、滑坡体等)的有效方法。
它不同于常规地震勘探中的折射波法及反射波法有明确的勘查目的层(速度界面、波阻抗界面)。
实质上,它采集的是近震源处的弹性波场,在采集的炮记录上能识别的地震波形有直达波、瑞雷面波、绕(散)射波、转换波,在特殊情况下也能采集到反射波;但它和共偏移距反射波法虽在采集方法上是相同的,却有着本质的区别。
共偏移距反射波法在进行正式数据采集前要进行干扰波调查,确定浅层反射波的最佳接收窗口,然后确定偏移距,以共偏移的采集方式采集某一目的层的反射波。
共偏移反射波法有明确的勘查目的层及它必须严格遵循浅层反射波的最佳接收窗口技术,是它和地震映像法的根本区别。
由于在地震映像图上直达波、面波、绕(散)射波、转换波的干涉现象十分常见,这给波的识别带来困难,目前对复杂波场中各种波的识别尚主要应用波的动力学特征(振幅、相位、频率),并应用这些特征解释勘探剖面下纵、横向的不均匀体。
概括起来该方法有以下特点:数据采集方法简单,共偏移距单道(或2~3道)采集,施工人员需要2~3人即可,具有很高的工作效率;采用小偏移距、小道距采集,地形的影响很小,适用于各种复杂的工作环境;在近震源的面波区采集,锤击震源即可采集到能量较强的弹性波;和常规地震勘探中的反射波法和折射波不同,地震映像法对地下三度体也可探测,可解决常规地震勘查方法解决不了的问题;它主要应用弹性波的动力学特征对波场进行解释,没有繁杂的资料处理流程,是一种能适应各种工作环境、简便、快速的工程物探勘查手段。
地震映像检测地震勘探通过研究人工激发的弹性波在地壳内的传播规律来勘探地质构造的方法。
由锤击或爆炸引起的弹性波,从激发点向外传播,遇到不同弹性介质的分界面,将产生反射和折射,利用检波器将反射波和折射波到达地面所引起的微弱振动变成电信号,送入地震仪经滤波、放大后,记录在像纸或磁带中,经整理、分析、解释就能推算出不同地层分界面的埋藏深度、产状、构造等。
可分为折射波法、反射波法和透射波法三种。
岩土介质的岩性、物性、成分和结构以及所处环境的构造和地表条件等的不同,都会使得地震波的运动学和动力学特征发生变化。
常用于探测覆盖层或风化壳的厚度,确定断层破碎带,在现场研究岩土的动力学特性等隧道地震勘探测量系统是一个优化的由硬件和软件组成的测量系统,它利用高灵敏度的地震检波接收器,广泛收集由布置在隧道单侧壁上多个地震激发点产生的地震波,及其在围岩传播中遇到不同反射界面时的反射波,经过数据处理和解译,通过分析反射界面所在的位置,结合具体的地质情况,预测影响施工的断层、岩石破碎带。
该系统是专门为隧道和地下工程超前地质预报而设计的,主要用于预报隧道掌子面前方、上方和下方不良地质的性质、位置和规模,最大探测距离为掌子面前方300一500m,最高分辨率为鑫lm的地质体。
利用地震勘探可以解决地质问题的以下方面:对第四纪地层进行详细分层;确定目的层的深度、厚度、起伏形态和横向空间分布;查明地下小断层、小段块和小地质体;探查溶洞等。
地质雷达方法和地震勘探方法的比较:虽然两种方法反映的物理量不一样,但是两者都遵循同一形式的波动方程,都使用脉冲源,均通过记录地下介质交界面的反射波系列来探测地下介质的分布。
雷达波和地震波在运动学上的相识性使其在资料处理中可以借鉴后者的成果。
随着地震资料在油气田勘探、开发领域中的广泛应用。
为降低勘探成本,使地震勘探由原来的以构造描述向精细构造描述和岩性预测方向发展。
要提高地震勘探的分辨率就需要记录有一个较宽的频带,并且每个频率分量应有较高的信噪比,这是高分辨率勘探的核心指导思想。
