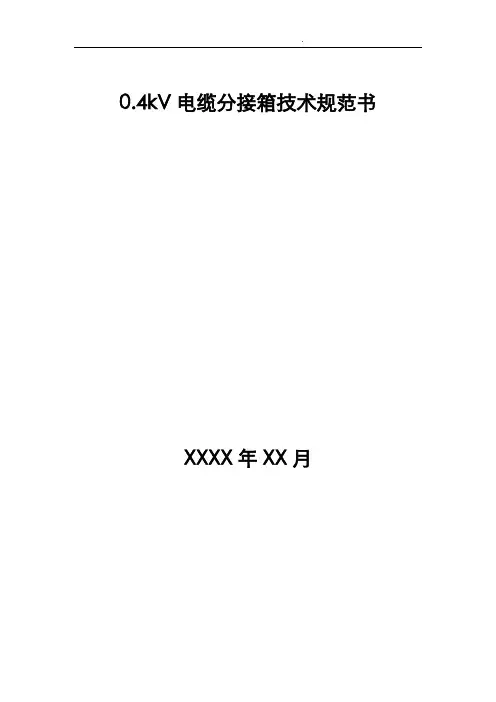

0.4kV电缆分接箱技术规范书XXXX年XX月I、货物需求一览表II、技术规范书1 范围本技术规范规定了0.4kV电缆分接箱的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。
本技术规范适用于江苏省电力公司所需的0.4kV电缆分接箱。
本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。
本技术规范所使用的标准与设备生产厂家所执行的标准不一致时，按较高标准执行。
2 规范性引用文件供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。
行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。
下列标准所包含的有关条文，通过引用而构成为本技术条件的条文。
所有标准都会被修订，使用本技术条件的各方应探讨采用下列标准最新版本的可能性。
GB 7251 低压成套开关设备和控制设备GB 4720 低压电器电控设备3 使用环境条件3.1 海拔高度1000 m3.2 最高环境温度+ 45 ℃3.3 最低环境温度-25 ℃3.4 日照强度0.1W/cm²（风速：0.5m/s）3.5 最大日温差25K3.6 户内相对湿度：日平均值≤95%，月平均值≤90%3.7 最大风速35m/s(注：风速是指离地面10m高度的10min平均风速)3.8 荷载同时有10mm覆冰和17.5m/s的风速3.9 耐地震能力地面水平加速度0.2g；垂直加速度0.1g同时作用。
采用共振、正弦、拍波试验方法；激振5次，每次5波，每次间隔2s。
安全系数不小于1.67。
3.10 系统额定频率：50Hz4 技术参数及要求4.1 额定电压：0.4 kV4.2 额定频率：50 Hz4.3 额定电流：a. 进线回路：≥T400A～630Ab. 出线回路≥T100A～400Ac. 母线：铜排≥TMY-60×6 mm24.4 温升：主回路在额定电流和额定频率下的温升，除应遵守GB/T 1102-99的规定外，柜内各组件的温升值不得超过该组件的相应标准的规定，可触及的外壳和盖板的温升不得超过30K。
电缆分接箱技术规范书二○一一年二月I、货物需求一览表II、技术规范书1 范围本技术规范规定了电缆分接箱的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。
本技术规范适用于江苏省电力公司所需的电缆分接箱。
本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。
本技术规范所使用的标准与设备生产厂家所执行的标准不一致时，按较高标准执行。
2 规范性引用文件供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。
行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。
下列标准所包含的有关条文，通过引用而构成为本技术条件的条文。
所有标准都会被修订，使用本技术条件的各方应探讨采用下列标准最新版本的可能性。
GB 7251 低压成套开关设备和控制设备GB 4720 低压电器电控设备3 使用环境条件海拔高度1000 m最高环境温度+ 45 ℃最低环境温度-25 ℃日照强度cm2 （风速：0.5m/s）最大日温差25K户内相对湿度：日平均值≤95%，月平均值≤90%最大风速35m/s(注：风速是指离地面10m高度的10min平均风速)荷载同时有10mm覆冰和17.5m/s的风速耐地震能力地面水平加速度0.2g；垂直加速度0.1g同时作用。
采用共振、正弦、拍波试验方法；激振5次，每次5波，每次间隔2s。
安全系数不小于。
系统额定频率：50Hz4 技术参数及要求额定电压：kV额定频率：50 Hz额定电流：a. 进线回路：≥T400A～630Ab. 出线回路≥T100A～400Ac. 母线：铜排≥TMY-60×6 mm2温升：主回路在额定电流和额定频率下的温升，除应遵守GB/T 1102-99的规定外，柜内各组件的温升值不得超过该组件的相应标准的规定，可触及的外壳和盖板的温升不得超过30K。

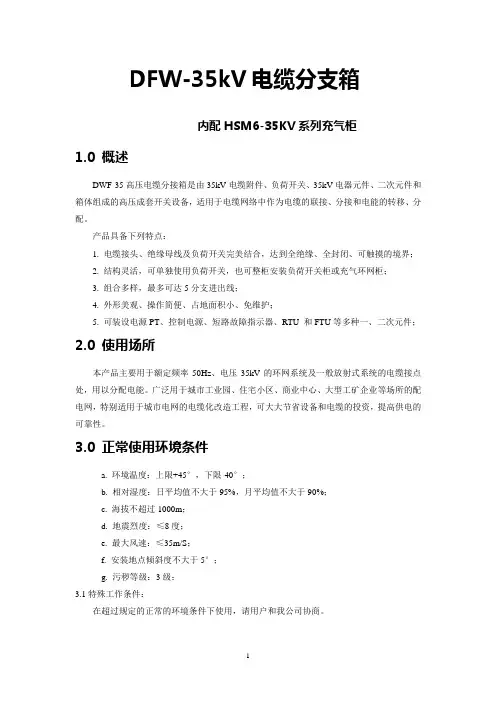

DFW-35kV电缆分支箱内配HSM6-35KV系列充气柜1.0 概述DWF-35高压电缆分接箱是由35kV电缆附件、负荷开关、35kV电器元件、二次元件和箱体组成的高压成套开关设备，适用于电缆网络中作为电缆的联接、分接和电能的转移、分配。
产品具备下列特点：1. 电缆接头、绝缘母线及负荷开关完美结合，达到全绝缘、全封闭、可触摸的境界；2. 结构灵活，可单独使用负荷开关，也可整柜安装负荷开关柜或充气环网柜；3. 组合多样，最多可达5分支进出线；4. 外形美观、操作简便、占地面积小、免维护；5. 可装设电源PT、控制电源、短路故障指示器、RTU 和FTU等多种一、二次元件；2.0 使用场所本产品主要用于额定频率50Hz、电压35kV的环网系统及一般放射式系统的电缆接点处，用以分配电能。
广泛用于城市工业园、住宅小区、商业中心、大型工矿企业等场所的配电网，特别适用于城市电网的电缆化改造工程，可大大节省设备和电缆的投资，提高供电的可靠性。
3.0 正常使用环境条件a. 环境温度：上限+45°，下限-40°；b. 相对湿度：日平均值不大于95%，月平均值不大于90%；c. 海拔不超过1000m；d. 地震烈度：≤8度；e. 最大风速：≤35m/S；f. 安装地点倾斜度不大于5°；g. 污秽等级：3级；3.1特殊工作条件：在超过规定的正常的环境条件下使用，请用户和我公司协商。
4.0 采用标准GB/T11022 《高压开关设备和控制设备标准的共用技术条件》GB/T12706.4 《额定电压1kV（U m=1.2kV）到35kV（U m=40.5kV）挤包绝缘电缆及其附件第4部分：额定电压6kV（U m=7.2kV）到35kV（U m=40.5kV）电缆附件试验要求》5.0 产品型号的组成及含义2—用字母A、B、C、D表示开关的台数；A—1台负荷开关；B—2台负荷开关；C—3台负荷开关；D—4台负荷开关；无开关用0表示3—接线方式，见方案号；4—装避雷器用Y表示，无避雷器时不标注；用户需配置短路故障指示器时，请在供货合同中说明6.0 结构特点6.1 导电回路由电缆和电缆附件通过内胀式应力锥结构配合，达到全密闭、全绝缘；6.2 电缆接头支架采用不锈钢弯制而成，既保证了强度又避免了产生涡流；6.3外壳采用不锈钢或彩钢板制作，能适应各种恶劣的户外环境；6.4产品内可带SF6负荷开关或真空负荷开关；6.5 电缆分接箱前后开门可方便的进行负荷开关的操作、维护和电缆附件的安装、维护；6.6 产品可分为代开开关型电缆分接箱、环网型电缆分接箱、可触摸插拔型电缆分接箱；7.0 技术参数7.1分接箱技术参数：注：部分技术参数由选用元件特性确定7.2 SF6负荷开关技术参数：注：部分技术参数因选用厂家不同略不同7.3 VSARC真空负荷开关技术参数VSARC真空负荷开关技术参数7.4 可触摸电缆附件技术参数可触摸电缆附件技术参数7.5 可触摸前插避雷器技术参数8.0安装和调试电缆分接箱在安装运行前应进行以下检查试验：8.1耐压试验不带电缆时，工频耐压42kV/1min应无击穿、闪络。

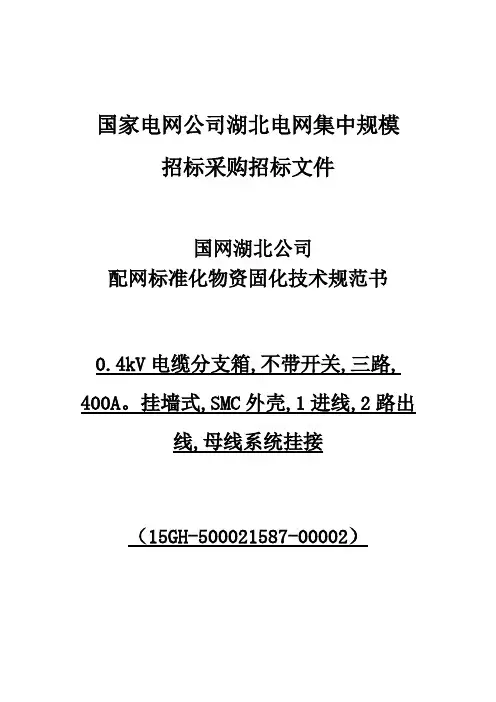

国家电网公司湖北电网集中规模招标采购招标文件国网湖北公司配网标准化物资固化技术规范书0.4kV电缆分支箱,不带开关,三路, 400A。
挂墙式,SMC外壳,1进线,2路出线,母线系统挂接（15GH-500021587-00002）2014年4月低压电缆分支箱采购标准技术规范使用说明1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。
2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。
如对其条款内容确实需要改动，项目单位应填写项目单位通用部分条款变更表并加盖该网、省公司物资部（招投标管理中心）公章及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成项目单位通用部分条款变更表，放入专用部分，随招标文件同时发出并视为有效。
3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。
标准技术参数表中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。
项目单位对“标准参数值”栏的差异部分，应填写项目单位技术差异表，“投标人保证值”栏应由投标人认真逐项填写。
项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。
对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。
投标人响应部分由投标人填写投标人技术参数偏差表，提供销售业绩、主要部件材料和其他要求提供的资料。
4. 投标人填写技术参数和性能要求响应表时，如与招标人要求有差异时，除填写技术偏差表外，必要时应提供相应试验报告。
5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的项目单位技术差异表中明确表示。
6. 采购标准技术规范的页面、标题等均为统一格式，不得随意更改。
3 / 23目 次低压电缆分支箱采购标准技术规范使用说明 (2)第1部分通用技术规范 (5)1 总则 (5)1.1 一般规定 (5)1.2 投标人应提供的资格文件 (5)1.3 适用范围 (5)1.4 对设计图纸、说明书和试验报告的要求 (5)1.5 标准和规范 (7)1.6 投标人必须提交的技术参数和信息 (7)1.7 备品备件 (7)1.8 安装、调试、性能试验、试运行和验收 (7)2 结构及其他要求 (7)2.1 低压电缆分支箱技术参数 (7)2.2 低压电缆分支箱主要技术要求 (8)3 技术服务、工厂检验和监造 (10)3.1 技术服务 (10)3.2 工厂检验和监造 (11)第2部分专用技术规范 (12)1 标准技术参数表 (12)2 项目需求部分 (13)2.1 图纸资料提交单位 (13)2.2 工程概况 (13)2.3 使用条件 (13)2.4 可选技术参数表 (14)2.5 项目单位技术差异表 (14)3 投标人提供信息 (15)3.1 投标人技术偏差表 (15)3.2 投标人应提供的其他资料 (16)5 / 23第1部分通用技术规范1 总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
低压电缆分支箱技术规范目录2 技术参数及要求.................................................................................3 标准技术参数....................................................................................4 使用环境条件表.................................................................................5 试验 ................................................................................................低压电缆分支箱技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB7251 低压成套开关设备和控制设备GB14048 低压开关设备和控制设备GB/Z18859 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则GB/T20641低压成套开关设备和控制设备空壳体的一般要求GB50150 电气装置安装工程电气设备交接试验标准GB4208外壳防护等级（IP代码）GB/T16935.1低压系统内设备的绝缘配合GB/T2681电工成套装置中的导线颜色GB5585.2电工用铜、铝及其母线第二部分：铜母线GB4720低压电器电控设备IEC61641 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则2技术参数及要求2.1 电缆分支箱技术参数电缆分支箱技术参数见技术规范专用部分的技术参数特性表。

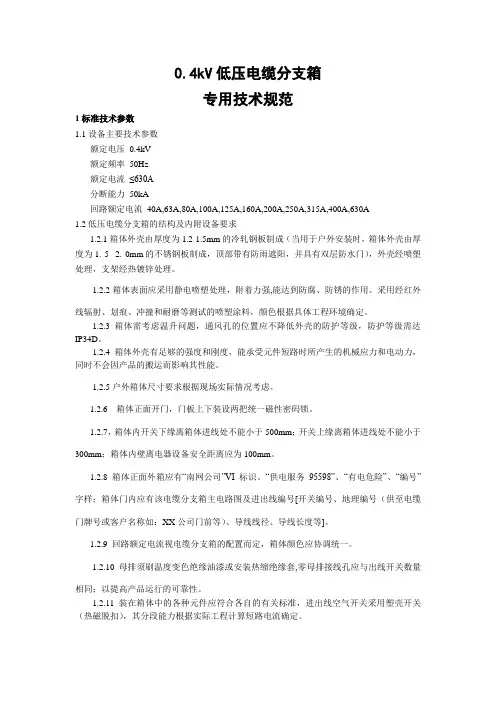

0.4kV低压电缆分支箱专用技术规范1标准技术参数1.1设备主要技术参数额定电压0.4kV额定频率50Hz额定电流≤630A分断能力50kA回路额定电流40A,63A,80A,100A,125A,160A,200A,250A,315A,400A,630A1.2低压电缆分支箱的结构及内附设备要求1.2.1箱体外壳由厚度为1.2-1.5mm的冷轧钢板制成（当用于户外安装时，箱体外壳由厚度为1. 5 -2. 0mm的不锈钢板制成，顶部带有防雨遮阳，并具有双层防水门），外壳经喷塑处理，支架经热镀锌处理。
1.2.2箱体表面应采用静电喷塑处理，附着力强,能达到防腐、防锈的作用。
采用经红外线辐射、划痕、冲撞和耐磨等测试的喷塑涂料，颜色根据具体工程环境确定。
1.2.3 箱体需考虑温升问题，通风孔的位置应不降低外壳的防护等级，防护等级需达IP34D。
1.2.4 箱体外壳有足够的强度和刚度，能承受元件短路时所产生的机械应力和电动力，同时不会因产品的搬运而影响其性能。
1.2.5户外箱体尺寸要求根据现场实际情况考虑。
1.2.6 箱体正面开门，门板上下装设两把统一磁性密码锁。
1.2.7，箱体内开关下缘离箱体进线处不能小于500mm；开关上缘离箱体进线处不能小于300mm；箱体内壁离电器设备安全距离应为100mm。
1.2.8 箱体正面外箱应有“南网公司”VI标识、“供电服务95598”、“有电危险”、“编号”字样；箱体门内应有该电缆分支箱主电路图及进出线编号[开关编号、地理编号（供至电缆门牌号或客户名称如：XX公司门前等）、导线线径、导线长度等]。
1.2.9 回路额定电流视电缆分支箱的配置而定，箱体颜色应协调统一。
1.2.10 母排须刷温度变色绝缘油漆或安装热缩绝缘套,零母排接线孔应与出线开关数量相同；以提高产品运行的可靠性。
1.2.11装在箱体中的各种元件应符合各自的有关标准，进出线空气开关采用塑壳开关（热磁脱扣），其分段能力根据实际工程计算短路电流确定。

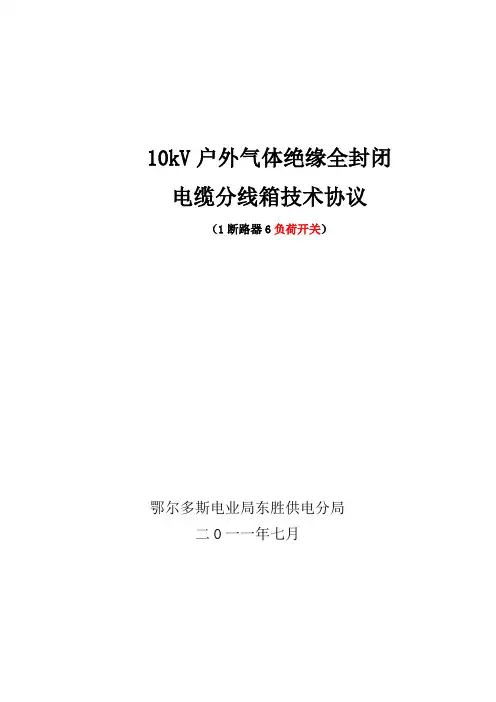

10kV户外气体绝缘全封闭电缆分线箱技术协议（1断路器6负荷开关）鄂尔多斯电业局东胜供电分局二O一一年七月一、供货范围1断路器进线6负荷开关出线电缆分线箱二、设备适用标准投标的设备完全满足下列技术标准及其最新版本。
符合ANSI（美国国家标准局）及IEEE（国际电子电力工程师协会）技术标准。
GB11022 《高压开关设备通用技术条件》GB/T11022-1999 《高压开关设备和控制设备标准的共用技术条件》GB 3804-90 《3～63kV交流高压负荷开关》GB 3906-1991 《3-35kV交流金属封闭开关设备》GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》DL/T 593-1996 《高压开关设备的共用订货技术导则》IEC 298-1990 《1kV以上52kV及以下交流金属封闭开关设备和控制设备》DL/T 404-1997 《户内交流高压开关柜订货技术条件》DL/T 791-2001 《户内交流充气式开关柜选用导则》GB11033 《额定电压26/ 35 kV 及以下电力电缆附件基本技术要求》GB7354-87 《局部放电测量》GB5589.2 《电缆附件试验方法》恒压负荷循环试验JB/T8138.1 《电缆附件试验方法》直流电压试验JB/T8138.3 《电缆附件试验方法》局部放电测量GB4109-88 《交流电压高于1000V的套管通用技术条件》IEC60502 第4部分：《额定电压6~30KV电缆附件试验要求》GB11032 《交流无间隙金属氧化物避雷器》GB/T4109 《高压套管技术条件》三、主要技术条件3.1 环境条件3.2 工程条件3.2.1 系统概况a. 系统额定电压：10kVb. 系统额定频率：50Hz系统中性点接地方式：不接地。
3.3 设备的主要参数分线箱，其技术参数满足以下要求:SF6负荷开关技术参数：SF6绝缘真空断路器技术参数：电缆附件技术参数：3.4 技术要求3.4.1负荷开关3.4.1.1分线箱配置SF负荷开关、开关所配主地刀及一次连接母线全部密封在气6箱内，并与型式试验报告相吻合，设备标准配弹簧操动机构；3.4.1.2为确保能承受本体内气体压力，本体全部采用大于5mm厚的不锈钢板（KSD3698，STS304L）制作，其上配有0.2mm以上的防爆膜，并进行防锈处理；3.4.1.3负荷开关具有三工位的工作状态：闭合、断开、接地。
12kV~24kV电缆分支箱通用技术规范目录1 总则 (2)1.1一般规定 (2)1.2投标人应提供的资格文件 (2)1.3适用范围 (3)1.4对设计图纸、说明书和试验报告的要求 (3)1.5标准和规范 (5)1.6投标人必须提交的技术参数和信息 (6)1.7备品备件 (7)1.8专用工具与仪器仪表 (7)1.9安装、调试、性能试验、试运行和验收 (7)2 设计与结构要求 (7)2.1电缆分支箱技术参数 (7)2.2通用要求 (7)2.3电缆分支箱主要部件 (10)2.4电气一次接口 (11)2.5电气二次接口 (13)2.6土建接口 (14)3 试验 (16)3.1型式试验 (16)3.2出厂试验 (17)3.3现场交接试验 (18)4 技术服务、工厂检验和监造 (18)4.1技术服务 (18)4.2工厂检验和监造 (18)1 总则1.1 一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。
投标人提供的12kV/24kV电缆分支箱应符合招标文件所规定的要求。
1.1.3本招标文件技术规范提出了对12kV/24kV电缆分支箱的技术参数、性能、结构、试验等方面的技术要求。
1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准与投标人所执行的标准不一致时，按要求较高的标准执行。
1.1.5如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。
如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。
1.1.6本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。
DFW-35kV电缆分支箱内配HSM6-35KV系列充气柜1.0 概述DWF-35高压电缆分接箱是由35kV电缆附件、负荷开关、35kV电器元件、二次元件和箱体组成的高压成套开关设备，适用于电缆网络中作为电缆的联接、分接和电能的转移、分配。
产品具备下列特点：1. 电缆接头、绝缘母线及负荷开关完美结合，达到全绝缘、全封闭、可触摸的境界；2. 结构灵活，可单独使用负荷开关，也可整柜安装负荷开关柜或充气环网柜；3. 组合多样，最多可达5分支进出线；4. 外形美观、操作简便、占地面积小、免维护；5. 可装设电源PT、控制电源、短路故障指示器、RTU 和FTU等多种一、二次元件；2.0 使用场所本产品主要用于额定频率50Hz、电压35kV的环网系统及一般放射式系统的电缆接点处，用以分配电能。
广泛用于城市工业园、住宅小区、商业中心、大型工矿企业等场所的配电网，特别适用于城市电网的电缆化改造工程，可大大节省设备和电缆的投资，提高供电的可靠性。
3.0 正常使用环境条件a. 环境温度：上限+45°，下限-40°；b. 相对湿度：日平均值不大于95%，月平均值不大于90%；c. 海拔不超过1000m；d. 地震烈度：≤8度；e. 最大风速：≤35m/S；f. 安装地点倾斜度不大于5°；g. 污秽等级：3级；3.1特殊工作条件：在超过规定的正常的环境条件下使用，请用户和我公司协商。
4.0 采用标准GB/T11022 《高压开关设备和控制设备标准的共用技术条件》GB/T12706.4 《额定电压1kV（U m=1.2kV）到35kV（U m=40.5kV）挤包绝缘电缆及其附件第4部分：额定电压6kV（U m=7.2kV）到35kV（U m=40.5kV）电缆附件试验要求》5.0 产品型号的组成及含义2—用字母A、B、C、D表示开关的台数；A—1台负荷开关；B—2台负荷开关；C—3台负荷开关；D—4台负荷开关；无开关用0表示3—接线方式，见方案号；4—装避雷器用Y表示，无避雷器时不标注；用户需配置短路故障指示器时，请在供货合同中说明6.0 结构特点6.1 导电回路由电缆和电缆附件通过内胀式应力锥结构配合，达到全密闭、全绝缘；6.2 电缆接头支架采用不锈钢弯制而成，既保证了强度又避免了产生涡流；6.3外壳采用不锈钢或彩钢板制作，能适应各种恶劣的户外环境；6.4产品内可带SF6负荷开关或真空负荷开关；6.5 电缆分接箱前后开门可方便的进行负荷开关的操作、维护和电缆附件的安装、维护；6.6 产品可分为代开开关型电缆分接箱、环网型电缆分接箱、可触摸插拔型电缆分接箱；7.0 技术参数7.1分接箱技术参数：注：部分技术参数由选用元件特性确定7.2 SF6负荷开关技术参数：注：部分技术参数因选用厂家不同略不同7.3 VSARC真空负荷开关技术参数VSARC真空负荷开关技术参数7.4 可触摸电缆附件技术参数可触摸电缆附件技术参数7.5 可触摸前插避雷器技术参数8.0安装和调试电缆分接箱在安装运行前应进行以下检查试验：8.1耐压试验不带电缆时，工频耐压42kV/1min应无击穿、闪络。
低压分线箱总进线接到变压器或者箱变的低压出线端,而低压分线箱的出线分别接到各低压用户或者低压用电设备。
1.抗腐蚀、耐老化、强度好、寿命长。
箱体采用SMC（玻璃纤维增强不饱和聚酯塑料）经高温模压制成，具有优秀的机械强度及抗腐蚀、耐老化等功能，能抵御剧变的气候和恶劣的工作环境，使用寿命可达20年及以上。
2.耐候性好。
箱体具有很好的隔热性能，能有效防止水气凝结。
3.安全可靠。
箱门采用三点锁定结构，具有很强的防盗性能。
4.密封性强。
科学合理的配合结构充分保证了箱体的密封性能，能有效防止各种异物进入箱内。
西安施耐德宝光智能科技有限公司。
