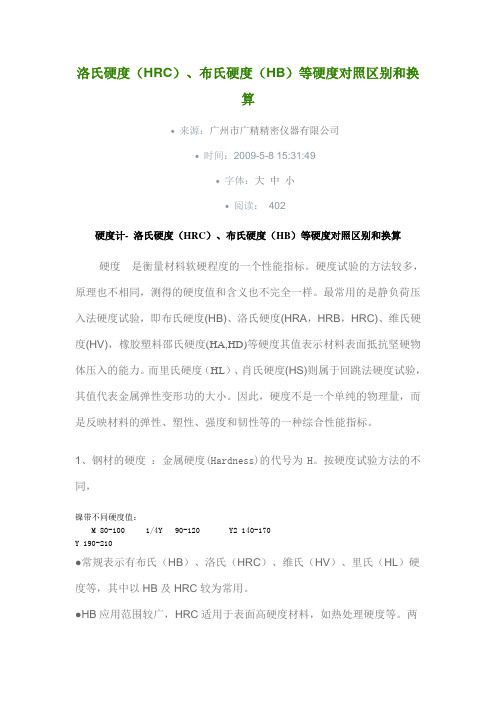

洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算•来源：广州市广精精密仪器有限公司•时间：2009-5-8 15:31:49•字体：大中小•阅读：402硬度计- 洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最常用的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
1、钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，镍带不同硬度值：M 80-100 1/4Y 90-120 Y2 140-170Y 190-210●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。
便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
抗拉强度与硬度上海国华公司专营宝钢产品:冷板、热板、镀锌板. 电话：021-******** 宝钢资源抗拉强度与维氏、布氏、洛氏的硬度对照表根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。
硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得。
选用不同品种钢材作塑料模具，其化学成分和力学性能各不相同，因此制造工艺路线不同；同样，不同类型塑料模具钢采用的热处理工艺也是不同的。
本节主要介绍塑料模具的制造工艺路线和热处理工艺的特点。
一、塑料模具的制造工艺路线1.低碳钢及低碳合金钢制模具例如，20，20Cr，20CrMnTi等钢的工艺路线为：下料→锻造模坯→退火→机械粗加工→冷挤压成形→再结晶退火→机械精加工→渗碳→淬火、回火→研磨抛光→装配。
2.高合金渗碳钢制模具例如12CrNi3A，12CrNi4A钢的工艺路线为：下料→锻造模坯→正火并高温回火→机械粗加工→高温回火→精加工→渗碳→淬火、回火→研磨抛光→装配。
3.调质钢制模具例如，45，40Cr等钢的工艺路线为：下料→锻造模坯→退火→机械粗加工→调质→机械精加工→修整、抛光→装配。
4.碳素工具钢及合金工具钢制模具例如T7A～T10A，CrWMn，9SiCr等钢的工艺路线为：下料→锻成模坯→球化退火→机械粗加工→去应力退火→机械半精加工→机械精加工→淬火、回火→研磨抛光→装配。
5.预硬钢制模具例如5NiSiCa，3Cr2Mo（P20）等钢。
表1.2 洛氏硬度HRC与其他硬度换算表洛氏硬度（HRC）、布氏硬度（HB）等硬度换算表硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最常用的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
1、钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm 处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/VA（冲击速度）。
便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）2、HB - 布氏硬度；布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
强度\硬度换算表机械零件表面粗糙度的选择表面粗糙度是反映零件表面微观几何形状误差的一个重要技术指标，是检验零件表面质量的主要依据；它选择的合理与否，直接关系到产品的质量、使用寿命和生产成本。
机械零件表面粗糙度的选择方法有3种，即计算法、试验法和类比法。
在机械零件设计工作中，应用最普通的是类比法，此法简便、迅速、有效。
应用类比法需要有充足的参考资料，现有的各种机械设计手册中都提供了较全面的资料和文献。
最常用的是与公差等级相适应的表面粗糙度。
在通常情况下，机械零件尺寸公差要求越小，机械零件的表面粗糙度值也越小，但是它们之间又不存在固定的函数关系。
例如一些机器、仪器上的手柄、手轮以及卫生设备、食品机械上的某些机械零件的修饰表面，它们的表面要求加工得很光滑即表面粗糙度要求很高，但其尺寸公差要求却很低。
在一般情况下，有尺寸公差要求的零件，其公差等级与表面粗糙度数值之间还是有一定的对应关系的。
在一些机械零件设计手册和机械制造专著中，对机械零件的表面粗糙度和机械零件的尺寸公差关系的经验及计算公式都有很多介绍，并列表供读者选用，但只要细心阅来，就会发现，虽然采取完全相同的经验计算公式，但所列表中的数值也不尽相同，有的还有很大的差异。
这就给不熟悉这方面情况的人带来了迷惑。
同时也增加了他们在机械零件工作中选择表面粗糙度的困难。
在实际工作中，对于不同类型的机器，其零件在相同尺寸公差的条件下，对表面粗糙度的要求是有差别的。
这就是配合的稳定性问题。
在机械零件的设计和制造过程中，对于不同类型的机器，其零件的配合稳定性和互换性的要求是不同的。
在现有的机械零件设计手册中，反映的主要有以下3种类型：第1类主要用于精密机械，对配合的稳定性要求很高，要求零件在使用过程中或经多次装配后，其零件的磨损极限不超过零件尺寸公差值的10%，这主要应用在精密仪器、仪表、精密量具的表面、极重要零件的摩擦面，如汽缸的内表面、精密机床的主轴颈、坐标镗驳闹髦峋钡取?br> 第2类主要用于普通的精密机械，对配合的稳定性要求较高，要求零件的磨损极限不超过零件尺寸公差值的25%，要求有很好密合的接触面，其主要应用在如机床、工具、与滚动轴承配合的表面、锥销孔，还有相对运动速度较高的接触面如滑动轴承的配合表面、齿轮的轮齿工作面等。
硬度值换算表硬度知识⼀、硬度简介：硬度表⽰材料抵抗硬物体压⼊其表⾯的能⼒。
它是⾦属材料的重要性能指标之⼀。
⼀般硬度越⾼，耐磨性越好。
常⽤的硬度指标有布⽒硬度、洛⽒硬度和维⽒硬度。
1.布⽒硬度(HB)以⼀定的载荷(⼀般3000kg)把⼀定⼤⼩(直径⼀般为10mm)的淬硬钢球压⼊材料表⾯，保持⼀段时间，去载后，负荷与其压痕⾯积之⽐值，即为布⽒硬度值(HB)，单位为公⽄⼒/mm2 (N/mm2)。
2.洛⽒硬度(HR)当HB>450或者试样过⼩时，不能采⽤布⽒硬度试验⽽改⽤洛⽒硬度计量。
它是⽤⼀个顶⾓120°的⾦刚⽯圆锥体或直径为1.59、3.18mm的钢球，在⼀定载荷下压⼊被测材料表⾯，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表⽰：HRA：是采⽤60kg载荷和钻⽯锥压⼊器求得的硬度，⽤于硬度极⾼的材料(如硬质合⾦等)。
HRB：是采⽤100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，⽤于硬度较低的材料(如退⽕钢、铸铁等)。
HRC：是采⽤150kg载荷和钻⽯锥压⼊器求得的硬度，⽤于硬度很⾼的材料(如淬⽕钢等)。
3 维⽒硬度(HV)以120kg以内的载荷和顶⾓为136°的⾦刚⽯⽅形锥压⼊器压⼊材料表⾯，⽤材料压痕凹坑的表⾯积除以载荷值，即为维⽒硬度HV值(kgf/mm2)。
#############################################################################################注：洛⽒硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛⽒硬度试验是现今所使⽤的⼏种普通压痕硬度试验之⼀，三种标尺的初始压⼒均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使⽤的是球锥菱形压头，然后加压⾄588.4N(合60kgf)；标尺B使⽤的是直径为1.588mm(1/16英⼨)的钢球作为压头，然后加压⾄980.7N(合100kgf)；⽽标尺C使⽤与标尺A相同的球锥菱形作为压头，但加压后的⼒是1471N(合150kgf)。
洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算•来源：市广精精密仪器•时间：2009-5-8 15:31:49•字体：大中小•阅读： 402硬度计- 洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最常用的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
1、钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，镍带不同硬度值：M 80-100 1/4Y 90-120 Y2 140-170Y 190-210●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV) 以120kg以的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。
便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
强度\硬度换算表[转贴]硬度之三维氏硬度维氏硬度维氏硬度试验原理基本上与布氏硬度试验原理相同，也是根据压痕单位面积上所承受的试验力大小来衡量硬度值。
不同的是，维氏硬度试验是用两相对面夹角为136°的正四棱锥体金刚石作压头。
试验时，在选定的试验力F的作用下，将压头压入试件表面，经规定保持时间后卸除试验力，试件表面压出一个四方锥型的压痕，测量压痕对角线长度d1与d2，求其算术平均值d，用以计算压痕表面积S压，以单位压痕表面积所承受的试验力大小表示维氏硬度值，用符号HV表示，HV=F/S压=1.8544F/d2 kgf/mm2 F--试验力,kgf；HV=F/S压=0.1891F/d2 kgf/mm2 F--试验力,N；根据试件大小，厚薄和其它条件，可在5～100kgf（49.03～980.7N）的范围内选择试验力。
常用的试验力有5、10、20、30、50、100kgf （49.03、98.07、196.1、294.2、490.3、980.7）。
压痕对角线长度用附在试验计上的测微器直接测得，然后求出算术平均值d，在通过计算或查表得到维氏硬度值。
HV符号前面的数值为硬度值，HV后面依次用相应数字注明试验力和试验力保持时间（10-15s不标注）。
例如640HV30/20表示用30kgf （294.2N）试验力保持20s测得的维氏硬度值为640。
与布氏、洛氏硬度试验比较，维氏硬度试验不存在载荷与压头直径比例关系的约束，也不存在压头变形问题，且由于压痕轮廓清晰，采用对角线长度计量，准确可靠，硬度值误差较小。
维氏硬度可测定极薄试件的硬度，但生产率不如洛氏硬度试验高，故不宜用于成批生产的常规试验。
维氏硬度试验广泛用于测定金属镀层、薄片金属及化学热处理后的表面硬度。
钢材的硬度：金属硬度(Hardness)的代号为H。
HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算•来源：广州市广精精密仪器有限公司•时间：2009-5-8 15:31:49•字体：大中小•阅读：402硬度计- 洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最常用的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
而里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
1、钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，镍带不同硬度值：M 80-100 1/4Y 90-120 Y2 140-170Y 190-210●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。
便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
