51单片机教程：单片机数据传送类指令

格式功能简述字节数周期一、数据传送类指令MOV A， Rn 寄存器送累加器 1 1MOV Rn，A 累加器送寄存器 1 1MOV A ，＠Ri 内部RAM单元送累加器 1 1MOV ＠Ri ，A 累加器送内部RAM单元 1 1MOV A ，#data 立即数送累加器 2 1MOV A ，direct 直接寻址单元送累加器 2 1MOV direct ，A 累加器送直接寻址单元 2 1MOV Rn，#data 立即数送寄存器 2 1MOV direct ，#data 立即数送直接寻址单元 3 2MOV ＠Ri ，#data 立即数送内部RAM单元 2 1MOV direct ，Rn 寄存器送直接寻址单元 2 2MOV Rn ，direct 直接寻址单元送寄存器 2 2MOV direct ，＠Ri 内部RAM单元送直接寻址单元 2 2 MOV ＠Ri ，direct 直接寻址单元送内部RAM单元 2 2 MOV direct2，direct1 直接寻址单元送直接寻址单元 3 2 MOV DPTR ，#data16 16位立即数送数据指针 3 2MOVX A ，＠Ri 外部RAM单元送累加器(8位地址) 1 2 MOVX ＠Ri ，A 累加器送外部RAM单元(8位地址) 1 2 MOVX A ，＠DPTR 外部RAM单元送累加器(16位地址) 1 2 MOVX ＠DPTR ，A 累加器送外部RAM单元(16位地址) 1 2 MOVC A ，＠A+DPTR 查表数据送累加器(DPTR为基址) 1 2 MOVC A ，＠A+PC 查表数据送累加器(PC为基址) 1 2 XCH A ，Rn 累加器与寄存器交换 1 1XCH A ，＠Ri 累加器与内部RAM单元交换 1 1 XCHD A ，direct 累加器与直接寻址单元交换 2 1 XCHD A ，＠Ri 累加器与内部RAM单元低4位交换 1 1 SWAP A 累加器高4位与低4位交换 1 1POP direct 栈顶弹出指令直接寻址单元 2 2 PUSH direct 直接寻址单元压入栈顶 2 2二、算术运算类指令ADD A， Rn 累加器加寄存器 1 1ADD A，＠Ri 累加器加内部RAM单元 1 1ADD A， direct 累加器加直接寻址单元 2 1ADD A， #data 累加器加立即数 2 1ADDC A， Rn 累加器加寄存器和进位标志 1 1 ADDC A，＠Ri 累加器加内部RAM单元和进位标志 1 1 ADDC A， #data 累加器加立即数和进位标志 2 1 ADDC A， direct 累加器加直接寻址单元和进位标志 2 1 INC A 累加器加1 1 1INC Rn 寄存器加1 1 1INC direct 直接寻址单元加1 2 1INC ＠Ri 内部RAM单元加1 1 1INC DPTR 数据指针加1 1 2DA A 十进制调整 1 1SUBB A， Rn 累加器减寄存器和进位标志 1 1 SUBB A，＠Ri 累加器减内部RAM单元和进位标志 1 1 SUBB A， #data 累加器减立即数和进位标志 2 1 SUBB A， direct 累加器减直接寻址单元和进位标志 2 1 DEC A 累加器减1 1 1DEC Rn 寄存器减1 1 1DEC ＠Ri 内部RAM单元减1 1 1DEC direct 直接寻址单元减1 2 1MUL AB 累加器乘寄存器B 1 4DIV AB 累加器除以寄存器B 1 4三、逻辑运算类指令ANL A， Rn 累加器与寄存器 1 1ANL A，＠Ri 累加器与内部RAM单元 1 1ANL A， #data 累加器与立即数 2 1ANL A， direct 累加器与直接寻址单元 2 1ANL direct， A 直接寻址单元与累加器 2 1ANL direct， #data 直接寻址单元与立即数 3 1ORL A， Rn 累加器或寄存器 1 1ORL A，＠Ri 累加器或内部RAM单元 1 1ORL A，#data 累加器或立即数 2 1ORL A，direct 累加器或直接寻址单元 2 1ORL direct， A 直接寻址单元或累加器 2 1ORL direct， #data 直接寻址单元或立即数 3 1XRL A， Rn 累加器异或寄存器 1 1XRL A，＠Ri 累加器异或内部RAM单元 1 1XRL A，#data 累加器异或立即数 2 1XRL A，direct 累加器异或直接寻址单元 2 1XRL direct， A 直接寻址单元异或累加器 2 1XRL direct， #data 直接寻址单元异或立即数 3 2RL A 累加器左循环移位 1 1RLC A 累加器连进位标志左循环移位 1 1 RR A 累加器右循环移位 1 1RRC A 累加器连进位标志右循环移位 1 1 CPL A 累加器取反 1 1CLR A 累加器清零 1 1四、控制转移类指令类ACCALL addr11 2KB 范围内绝对调用 2 2AJMP addr11 2KB 范围内绝对转移 2 2LCALL addr16 2KB 范围内长调用 3 2LJMP addr16 2KB 范围内长转移 3 2SJMP rel 相对短转移 2 2JMP ＠A+DPTR 相对长转移 1 2RET 子程序返回 1 2RET1 中断返回 1 2JZ rel 累加器为零转移 2 2JNZ rel 累加器非零转移 2 2CJNE A ，#data ，rel 累加器与立即数不等转移 3 2CJNE A ，direct ，rel 累加器与直接寻址单元不等转移 3 2 CJNE Rn，#data ，rel 寄存器与立即数不等转移 3 2CJNE ＠Ri ，#data，rel RAM 单元与立即数不等转移 3 2DJNZ Rn ，rel 寄存器减1不为零转移 2 2DJNZ direct ，rel 直接寻址单元减1不为零转移 3 2 NOP 空操作 1 1五、布尔操作类指令MOV C， bit 直接寻址位送C 2 1MOV bit， C C 送直接寻址位 2 1CLR C C 清零 1 1CLR bit 直接寻址位清零 2 1CPL C C 取反 1 1CPL bit 直接寻址位取反 2 1SETB C C 置位 1 1SETB bit 直接寻址位置位 2 1ANL C， bit C 逻辑与直接寻址位 2 2ANL C， /bit C 逻辑与直接寻址位的反 2 2ORL C， bit C 逻辑或直接寻址位 2 2ORL C， /bit C 逻辑或直接寻址位的反 2 2JC rel C为1 转移 2 2JNC rel C为零转移 2 2JB bit，rel 直接寻址位为1转移 3 2JNB bit，rel 直接寻址为0转移1、D1~D8八个彩灯按规定顺序依次点亮（间隔1秒），最后全亮；2、按规定顺序依次熄灭（间隔1秒），最后全灭；3、八个灯同时点亮，保持1秒；4、八个灯同时熄灭，保持0.5秒；再将第3、4步重复4遍，最后整个程序再重复N遍。

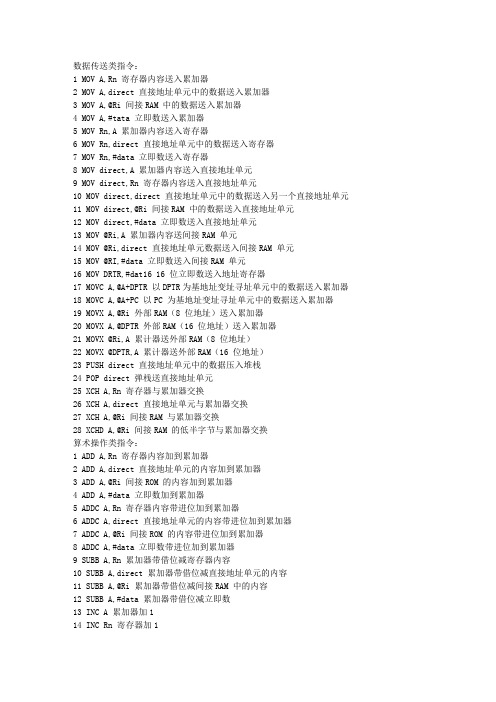

数据传送类指令：1 MOV A,Rn 寄存器内容送入累加器2 MOV A,direct 直接地址单元中的数据送入累加器3 MOV A,@Ri 间接RAM 中的数据送入累加器4 MOV A,#tata 立即数送入累加器5 MOV Rn,A 累加器内容送入寄存器6 MOV Rn,direct 直接地址单元中的数据送入寄存器7 MOV Rn,#data 立即数送入寄存器8 MOV direct,A 累加器内容送入直接地址单元9 MOV direct,Rn 寄存器内容送入直接地址单元10 MOV direct,direct 直接地址单元中的数据送入另一个直接地址单元11 MOV direct,@Ri 间接RAM 中的数据送入直接地址单元12 MOV direct,#data 立即数送入直接地址单元13 MOV @Ri,A 累加器内容送间接RAM 单元14 MOV @Ri,direct 直接地址单元数据送入间接RAM 单元15 MOV @RI,#data 立即数送入间接RAM 单元16 MOV DRTR,#dat16 16 位立即数送入地址寄存器17 MOVC A,@A+DPTR 以DPTR为基地址变址寻址单元中的数据送入累加器18 MOVC A,@A+PC 以PC 为基地址变址寻址单元中的数据送入累加器19 MOVX A,@Ri 外部RAM（8 位地址）送入累加器20 MOVX A,@DPTR 外部RAM（16 位地址）送入累加器21 MOVX @Ri,A 累计器送外部RAM（8 位地址）22 MOVX @DPTR,A 累计器送外部RAM（16 位地址）23 PUSH direct 直接地址单元中的数据压入堆栈24 POP direct 弹栈送直接地址单元25 XCH A,Rn 寄存器与累加器交换26 XCH A,direct 直接地址单元与累加器交换27 XCH A,@Ri 间接RAM 与累加器交换28 XCHD A,@Ri 间接RAM 的低半字节与累加器交换算术操作类指令：1 ADD A,Rn 寄存器内容加到累加器2 ADD A,direct 直接地址单元的内容加到累加器3 ADD A,@Ri 间接ROM 的内容加到累加器4 ADD A,#data 立即数加到累加器5 ADDC A,Rn 寄存器内容带进位加到累加器6 ADDC A,direct 直接地址单元的内容带进位加到累加器7 ADDC A,@Ri 间接ROM 的内容带进位加到累加器8 ADDC A,#data 立即数带进位加到累加器9 SUBB A,Rn 累加器带借位减寄存器内容10 SUBB A,direct 累加器带借位减直接地址单元的内容11 SUBB A,@Ri 累加器带借位减间接RAM 中的内容12 SUBB A,#data 累加器带借位减立即数13 INC A 累加器加114 INC Rn 寄存器加115 INC direct 直接地址单元加116 INC @Ri 间接RAM 单元加117 DEC A 累加器减118 DEC Rn 寄存器减1 1 1219 DEC direct 直接地址单元减120 DEC @Rj 间接RAM 单元减 121 INC DPTR 地址寄存器DPTR 加 122 MUL AB A 乘以B，结果放在A23 DIV AB A 除以B，结果放在A24 DA A 累加器十进制调整布尔变量操作类指令：1 CLR C 清进位位2 CLR bit 清直接地址位3 SETB C 置进位位4 SETB bit 置直接地址位5 CPL C 进位位求反6 CPL bit 置直接地址位求反7 ANL C,bit 进位位和直接地址位相“与”8 ANL C,bit 进位位和直接地址位的反码相“与”9 ORL C,bit 进位位和直接地址位相“或”10 ORL C,bit 进位位和直接地址位的反码相“或”11 MOV C,bit 直接地址位送入进位位12 MOV bit,C 进位位送入直接地址位13 JC rel 进位位为1 则转移14 JNC rel 进位位为0 则转移15 JB bit,rel 直接地址位为1 则转移16 JNB bit,rel 直接地址位为0 则转移17 JBC bit,rel 直接地址位为1 则转移，该位清零逻辑操作数指令：1 ANL A,Rn 累加器与寄存器相“与”2 ANL A,direct 累加器与直接地址单元相“与”3 ANL A,@Ri 累加器与间接RAM 单元相“与”4 ANL A,#data 累加器与立即数相“与”5 ANL direct,A 直接地址单元与累加器相“与”6 ANL direct,#data 直接地址单元与立即数相“与”7 ORL A,Rn 累加器与寄存器相“或”8 ORL A,direct 累加器与直接地址单元相“或”9 ORL A,@Ri 累加器与间接RAM 单元单元相“或”10 ORL A,#data 累加器与立即数相“或”11 ORL direct,A 直接地址单元与累加器相“或”12 ORL direct,#data 直接地址单元与立即数相“或”13 XRL A,Rn 累加器与寄存器相“异或”14 XRL A,direct 累加器与直接地址单元相“异或”15 XRL A,@Ri 累加器与间接RAM 单元单元相“异或”16 XRL A,#data 累加器与立即数相“异或”17 XRL direct,A 直接地址单元与累加器相“异或”18 XRL direct,#data 直接地址单元与立即数相“异或”19 CLR A 累加器清“0”20 CPL A 累加器求反21 RL A 累加器循环左移22 RLC A 累加器带进位位循环左移23 RR A 累加器循环右移24 RRC A 累加器带进位位循环右移25 SWAP A 累加器半字节交换控制转移类指令：1 ACALL addr11 绝对（短）调用子程序2 LCALL addr16 长调用子程序3 RET 子程序返回4 RETI 中数返回5 AJMP addr11 绝对（短）转移6 LJMP addr16 长转移7 SJMP rel 相对转移8 JMP @A+DPTR 相对于DPTR 的间接转移9 JZ rel 累加器为零转移10 CJNE rel 累加器非零转移11 CJNE A,direct,rel 累加器与直接地址单元比较，不相等则转移12 CJNE A,#data,rel 累加器与立即数比较，不相等则转移13 CJNE Rn,#data,rel 寄存器与立即数比较，不相等则转移14 CJNE @Ri,#data,rel 间接RAM 单元与立即数比较，不相等则转移15 DJNZ Rn,rel 寄存器减1，非零转移16 DJNZ direct,erl 直接地址单元减1，非零转移17 NOP 空操作记住指令表是学好单片机的第一步,也是重要一步.。

常见51单片机指令及详解1. 简介单片机是一种集成电路，具备处理和控制功能。

51单片机是指Intel公司推出的一系列8位单片机，常用于嵌入式系统和物联网设备。

本文将介绍一些常见的51单片机指令，并对其进行详解。

2. 数据传送指令2.1 MOV指令MOV指令用于将数据从一个寄存器或内存位置传送到另一个寄存器或内存位置。

例如：MOV A, #10 ;将立即数10传送给累加器AMOV R0, R1 ;将寄存器R1的值传送给R02.2 XCH指令XCH指令用于交换两个寄存器或内存位置中的数据。

例如：XCH A, B ;交换累加器A和B的值3. 算术运算指令3.1 ADD指令ADD指令用于将两个操作数相加，并将结果保存在累加器中。

例如：ADD A, B ;将累加器A和寄存器B的值相加，结果存储在A中3.2 SUBB指令SUBB指令用于将第二个操作数的补码与累加器的值相减，并将结果存储在累加器中。

例如：SUBB A, B ;将B的补码与累加器A的值相减，结果存储在A中4. 逻辑运算指令4.1 ANL指令ANL指令用于对两个操作数进行按位与运算，并将结果存储在目的操作数中。

例如：ANL A, B ;将累加器A和寄存器B的值按位与，结果存储在A 中4.2 ORL指令ORL指令用于对两个操作数进行按位或运算，并将结果存储在目的操作数中。

例如：ORL A, B ;将累加器A和寄存器B的值按位或，结果存储在A 中5. 跳转指令5.1 JMP指令JMP指令用于无条件跳转至指定的目标地址。

例如：JMP 2000H ;跳转至内存地址2000H处执行指令5.2 JZ指令JZ指令用于在累加器为零时跳转至指定的目标地址。

例如：JZ 3000H ;当累加器为零时，跳转至内存地址3000H处执行指令6. 输入输出指令6.1 IN指令IN指令用于将外部设备的数据输入到累加器或指定的寄存器中。

例如：IN A, P1 ;将P1端口的数据输入到累加器A中6.2 OUT指令OUT指令用于将累加器或指定的寄存器中的数据输出到外部设备。

MCS--51单片机指令一、数据传送类指令1、内部数据存储器间数据传送指令MOV A，#dataMOV A，directMOV A，RnMOV A，@RiMOV Rn，#dataMOV Rn，directMOV Rn，AMOV direct，#dataMOV direct，AMOV direct，RnMOV direct，@RiMOV direct，directMOV @Ri，#dataMOV @Ri，AMOV @Ri，direct2、以DPTR为目的的MOV DPRT，#data 163、访问片外RAMMOVX A，@DPTRMOVX A，@RiMOVX @DPTR，AMOVX @Ri，A4、访问片外ROMMOVC A，@A+DPTR ；(A) ←((A)+(DPTR))MOVC A，@A+PC ；(PC) ←(PC)+1，(A) ←((A)+(PC))5、数据交换指令XCH A，direct ；(A) ↔(direct)XCH A，@Ri ；(A) ↔((Ri))XCH A，Rn ；(A) ↔(Rn)XCHD A，@Ri ；(A3~0)↔ ((Rn)3~0)SWAP A ；(A7~4)↔ (A3~0)6、堆栈操作类指令PUSH direct ；(SP)←(SP)+1，(SP)←(direct)POP direct ；(direct)←(SP)，(SP)←(SP)-1二、算术运算类指令1、加法指令ADD A，#dataADD A，directADD A，@RiADD A，Rn2、带进位加法指令ADDC A，#data ；(A)←(A)+(CY)+#dataADDC A，directADDC A，@RiADDC A，Rn3、带借位减法SUBB A，#data ；(A)←(A)-(CY)-#dataSUBB A，directSUBB A，@RiSUBB A，Rn4、加1、减1指令INC AINC directINC @RiINC RnINC DPRTDEC ADEC directDEC @RiDEC Rn5、乘、除法指令乘法指令MUL AB ；(B)←((A)×(B))15~8，(A)←((A)×(B))7~0(CY)←0除法指令DIV AB ；(A)←(A)÷(B)之商，(B)←(A)÷(B)之余数(CY)←0，(OV)←06、十进制调整指令DA A ；若(A)3~0>9或(AC)=1，则(A)3~0←(A)3~0+06H；若(A)7~4>9或(CY)=1，则(A)7~4←(A)7~4+06H三、逻辑运算及移位类指令1、逻辑“与”运算指令ANL direct，AANL direct，#dataANL A，#dataANL A，directANL A，@RiANL A，Rn2、逻辑“或”运算指令ONL direct，AONL direct，#dataONL A，#dataONL A，directONL A，@RiONL A，Rn3、逻辑“异或”运算指令XNL direct，AXNL direct，#dataXNL A，#dataXNL A，directXNL A，@RiXNL A，Rn4、累加器A清零与取反指令CLR A ；(A)←00HCPL A ；(A)←(Ᾱ)5、移位指令RL A ；(A n+1)←(A n)，(A0)←(A7)RLC A ；(A n+1)←(A n)，(CY)←(A7)，(A0)←(CY)RR A ；(A n)←(A n+1)，(A7)←(A0)RRC A ；(A n)←(A n+1)，(CY)←(A0)，(A7)←(CY)四、控制转移类指令1、无条件转移指令LJMP addr16AJMP addr11SJMP relJMP @A+DPTR2、条件转移指令1）累加器判零转移指令JZ rel ；若(A)=0，则跳转JNZ rel ；若(A)≠0，则跳转2）比较转移指令CJNE A，#data，relCJNE A，direct，relCJNE @Ri，#data，relCJNE Rn，#data，rel若目的操作数=源操作数，则执行下一条指令若目的操作数>源操作数，则跳转，CY=0若目的操作数<源操作数，则跳转，CY=13）减1条件转移指令DJNZ direct，rel ；(direct)←(direct)-1若(direct)=0，则执行下一条指令否则，跳转DJNZ Rn，rel ；(Rn)←(Rn)-1若(Rn)=0，则执行下一条指令否则，跳转3、子程序调用及返回指令LCALL addr16ACALL addr11RETRETI4、空操作指令NOP五、位操作类指令1、位传送指令MOV C，bitMOV bit，C2、位置位指令CLR bit ；(bit)←0CLR C ；(CY)←0SETB bit ；(bit)←1SETB C ；(CY)←13、位逻辑指令ANL C，bitANL C，/bitORL C，bitORL C，/bitCPL bitCPL C4、位条件转移指令1）、以CY内容为条件的双字节双周期转换指令JC rel；若(CY)=1，则转移否则，顺序执行JNC rel；若(CY)=0，则转移否则，顺序执行2）、以位地址内容为条件的三字节双周期转移指令JB bit，rel；若(bit)=1，则转移否则，顺序执行JNB bit，rel；若(bit)=0，则转移否则，顺序执行JBC bit，rel；若(bit)=1，则转移，(bit)←0否则，顺序执行。

MCS-51单⽚机的指令MCS-51单⽚机的指令⼀．数据传送类指令（29条）.1 通⽤传送指令（16条）格式：MOV ⽬的操作数，源操作数功能：把第⼆操作数指定的字节内容传送到第⼀操作数指定的单元中。

不影响源操作数内容，不影响别的寄存器和标志。

根据⽬的操作数的不同，通⽤传送指令⼜分为以下⼏种类型：1.1 以累加器A为⽬的操作数的传送类指令（4条）指令助记符及功能说明如下：⽬的操作数源操作数功能说明源操作数寻址⽅式MO V A, direct ;(A)←(direct)直接寻址MO V A, @Ri ;(A)←((Ri))寄存器间接寻址MO V A, Rn ;(A)←(Rn)寄存器寻址MO A, #data ;(A)←data ⽴即寻址V这类指令的功能是将源操作数送到⽬的操作数A中。

指令执⾏后的结果：除了奇偶标志P始终跟踪A中数据的奇偶性外，不影响PSW中的其他标志位。

1.2 以Rn为⽬的操作数的传送类指令（3条）指令助记符及功能说明如下：⽬的操作数源操作数功能说明源操作数寻址⽅式MOVRn, A ;(Rn)←(A) 寄存器寻址MO V Rn, direct ;(Rn)←(direct)其中，Rn是R0，…，R7中的任意⼀个。

例1 若(A)=20H，则执⾏指令MOV R3, A后，(R3)=20H。

注意：Rn寄存器之间不能直接传送数据。

如指令“MOV R1, R7”是错误的。

该类指令执⾏后，不影响PSW中的标志位。

1.3. 以直接地址directX为⽬的操作数的传送类指令（5条）指令助记符及功能说明如下：⽬的操作数源操作数功能说明源操作数寻址⽅式M OV directX, A ;(directX)←(A)寄存器寻址M directX, Rn ;(directX)←寄存器寻址OV (Rn)M OV directX, directY ;(directX)←(directY)直接寻址M OV directX, @Ri ;(directX)←((Ri))寄存器间接寻址M OV directX, #data ;(directX)←data⽴即寻址这类指令的功能是把源操作数的内容送到直接地址directX中去。

51单片机汇编指令总结数据传输指令一.片内RAM数据传输指令1.以累加器A为目的操作数的指令：MOV A , RnMOV A , directMOV A , @RiMOV A , #data2.以寄存器Rn为目的操作数的指令：MOV Rn , AMOV Rn ，directMOV Rn ，data3.以直接地址为目的操作数的指令：MOV direct ，AMOV direct ，RnMOV direct1 ，derect2MOV direct ，@RiMOV direct ，#data4.间接地址为目的操作数的指令：MOV @Ri ，AMOV @Ri ，directMOV @Ri ，#data5.十六位数据传送指令：MOV DPTR , #data16二.累加器A与片外RAM数据传送指令：MOVX A ，@RiMOVX A , @DPTRMOVX @Ri ，AMOVX @DPTR ，A三.查表寻址：MOVC A ，@A+DPTR （先PC←（PC）+1，后A←（（A）+（DPTR）））+MOVC A ，@A+PC （先PC←(PC)+1，后A←（（A）+（PC）））四.交换指令：1.字节交换指令：XCH A ，RnXCH A ，directXCH A ，@Ri2.半字节交换指令：XCHD A ，@Ri3.累加器半字节交换指令：SWAP A五.栈操作指令：1.PUSH（入栈指令）PUSH direct2.POP（出栈指令）POP direct算术运算指令：一.加法减法指令：1.加法指令：ADD A ，RnADD A ，directADD A ，@RiADD A ，#data2.带进位加法指令：ADDC A ，Rn A←(A)+(Rn)+CYADDC A ，direct A←(A)+(direct)+CYADDC A ，@Ri A←（A）+((Ri))+CYADDC A ，#data A←(A)+(data)+CY3.带借位减法指令：SUBB A ，Rn A←(A)-CY-(Rn)SUBB A ，direct A←(A)-CY-(direct)SUBB A ，@Ri A←(A)-CY-((Ri))SUBB A ，#data A←(A)-CY-#data二.乘法除法指令：1.乘法指令：MUL AB BA←(A) ×(B)高字节放在B中，低字节放在A中2.除法指令：DIV AB A←(A) ÷(B)的商,(B) ←(A) ÷(B)的余数三.加1减1指令：1.加1指令：INC A A←(A)+1INC Rn Rn←(Rn)+1INC direct direct←(direct)+1INC @Ri (Ri) ←((Ri))+1INC DPTR DPTR←(DPTR)+12.减1指令：DEC ADEC RnDEC directDEC @Ri四.十进制调制指令：DA A 调整累加器A的内容为BCD码逻辑操作指令：一.逻辑与、或、异或指令：1.逻辑与指令：ANL A ，RnANL A ，directANL A ，@RiANL A ，#data2.逻辑或这令：ORL A ，RnORL A ，directORL A ，@RiORL A ，#dataORL direct ，AORL direct ，#data3.逻辑异或指令：XRL A ，RnXRL A ，directXRL A ，@RiXRL A ，#dataXRL direct ，AXRL direct ，#data二.清零、取反指令：1.累加器A清零指令：CRL A2.累加器A取反指令：CPL A三.循环位移指令：1.累加器A循环左移指令：RL A2.累加器A循环右移指令：RR A3.累加器A连同进位位循环左移指令：RLC A4. 累加器A连同进位位循环右移指令：RRC A控制转移指令：一.无条件转移指令：1.绝对转移指令：AJMP addr11 （先PC+2，然后将addr11的低十位传给PC，PC的高六位不变）2.长转移指令：LJMP addr16 （用addr16的值替换PC的值）3.相对转移（短转移）指令：SJMP rel（带符号的偏移字节数）（PC+2，再加rel赋值给PC）4.间接转移指令：JMP @A+DPTR (A)+(DPTR) →(PC)二.条件转移指令：1.累加器判零转移指令：JZ rel 先PC+2；后判断，A为0时转移，PC+rel赋值给PC；否则顺序执行JNZ rel 先PC+2，后判断，A不为0时转移，PC+rel赋值给PC；否则顺序执行2.比较转移指令：CJNE 目的操作数，源操作数，relCJNE A，direct，rel 先PC+3传回PC,再比较目的操作数和原操作数CJNE A，#data，rel 目>源时，程序转移，PC+rel传回PC且CY=0CJNE Rn，#data，rel 目=源时，程序顺序执行CJNE @Ri，#data，rel 目<源时，程序转移，PC+rel传回PC且CY=13.减一非0指令：DJNZ Rn，rel 先PC\+2，Rn-1，当Rn为0时程序顺序执行，否则PC+rel传回PCDJNZ direct，rel 先PC+3，direct-1，direct为0时程序顺序执行，否则PC+rel 传回PC二.子程序调用、返回指令：1.绝对调用指令ACALL:ACALL addr11 先PC+2，SP+1将PC的低八位存入SP；SP+1，将PC的高八位存入SP。

51单片机或命令的用法51单片机是一种常见的微控制器，广泛应用于各种嵌入式系统中。

以下是51单片机常用指令的用法：1、数据传输指令数据传输指令主要用于在寄存器、内存单元和输入/输出端口之间进行数据传输。

MOV：将源操作数传送到目标操作数。

MOV A, #data：将8位立即数data传送到累加器A中。

MOV R0, R2：将寄存器R2的值传送到寄存器R0中。

MOV @R0, A：将累加器A的值传送到R0所指定的存储单元中。

MOV DPTR, #data：将16位立即数data传送到数据指针DPTR寄存器中。

2、算术指令算术指令主要用于对两个操作数进行算术运算，并将结果存储在目标操作数中。

ADD：将两个操作数相加，并将结果存储在目标操作数中。

ADD A, R1：将累加器A与R1的值相加，将结果存入累加器A中。

ADD A, #data：将累加器A与8位立即数data相加，将结果存入累加器A中。

ADDC：在相加时，将进位标志位C的状态自动加到结果的最低有效位上。

ADDC A, R2：将累加器A与R2的值以及进位标志位C相加，将结果存入累加器A中。

3、控制转移指令控制转移指令主要用于实现程序的跳转和流程控制。

AJMP：无条件跳转到指定地址。

LJMP：长跳转到指定地址。

SJMP：短跳转到指定地址。

4、位操作指令位操作指令主要用于对单个位进行操作。

SETB：设置位。

CLR：清除位。

CPL：取反位。

：定时器是51单片机中的一个重要模块，它可以用来产生精确的定时/计数功能，常用于测量时间间隔或者产生定时中断。

51单片机的定时器有三种工作模式：模式0（工作方式1）：当m1，m2设置成0，0时，定时器/计数器就工作在方式0，工作方式0是一种13位定时器/计数器方式，可用来测量外信号的脉冲宽度所持续的时间。

模式1（工作方式2）：工作方式1为16位定时器/计数其结构和操作与工作方式0基本相同，唯一的区别是工作方式1的计数器由tl0的8位和th0的8位共同组成16位的计数器，其定时时间为：t=（2^16-t0初值）×时钟周期×12 。

常见51单片机指令及详解数据传递类指令（1）以累加器为目的操作数的指令MOV A，RnMOV A，directMOV A，@RiMOV A，#data第一条指令中，Rn代表的是R0-R7。

第二条指令中，direct就是指的直接地址，而第三条指令中，就是我们刚才讲过的。

第四条指令是将立即数data送到A中。

下面我们通过一些例子加以说明：MOV A，R1 ；将工作寄存器R1中的值送入A，R1中的值保持不变。

MOV A,30H ；将内存30H单元中的值送入A，30H单元中的值保持不变。

MOV A,@R1 ；先看R1中是什么值，把这个值作为地址，并将这个地址单元中的值送入A中。

如执行命令前R1中的值为20H，则是将20H单元中的值送入A中。

MOV A,#34H ；将立即数34H送入A中，执行完本条指令后，A中的值是34H。

（2）以寄存器Rn为目的操作的指令MOV Rn,AMOV Rn,directMOV Rn,#data这组指令功能是把源地址单元中的内容送入工作寄存器，源操作数不变。

（3）以直接地址为目的操作数的指令MOV direct,A 例： MOV 20H,AMOV direct,Rn MOV 20H,R1MOV direct1,direct2 MOV 20H,30HMOV direct,@Ri MOV 20H,@R1MOV direct,#data MOV 20H,#34H（4）以间接地址为目的操作数的指令MOV @Ri,A 例：MOV @R0,AMOV @Ri,direct MOV @R1,20HMOV @Ri,#data MOV @R0,#34H（5）十六位数的传递指令MOV DPTR，#data168051是一种8位机，这是唯一的一条16位立即数传递指令，其功能是将一个16位的立即数送入DPTR中去。

其中高8位送入DPH，低8位送入DPL。

例：MOV DPTR，#1234H，则执行完了之后DPH中的值为12H，DPL中的值为34H。
