抗侧力结构与布置

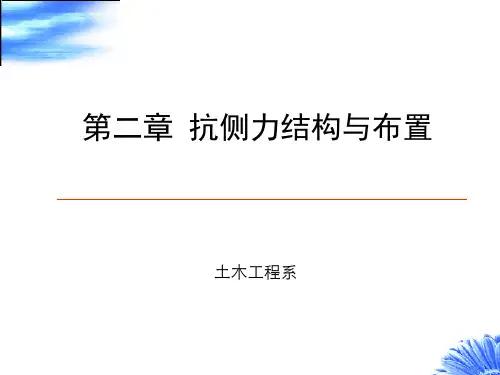

第2章 抗侧力结构与布置
• 初步设计时，如何估算框架梁、 柱截面尺寸？
高层建筑结构设计原理 Design Principles of Highris Building
• 组成结构的基本构件： 梁(楼板)，柱，支撑，墙肢，连梁
高层建筑结构设计原理 Design Principles of Highris Building
第2章 抗侧力结构与布置
2.1 框架结构（Frame structure) • 由梁、柱组成的结构单元称为框架。
• 全部竖向荷载和侧向荷载由框架承受的结 构体系，称为框架结构。
结构受力特点 • 平面抵抗侧力结构，只能在自身平面内抵
抗侧向力 • 刚度小，房屋高度比较低 • 可以设计成延性好的抗震结构
高层建筑结构设计原理 Design Principles of Highris Building
第2章 抗侧力结构与布置
侧向力作用下的变形特点 • 侧向力→层剪力和倾复力矩 • 层剪力→梁的弯矩、剪力
第2章 抗侧力结构与布置
布置要求 • 柱网布置：
小柱距4－5m,大柱距7－8m
• 沿高度布置： 柱网尺寸一般不变，轴线位置尽可能不变。
• 平面布置： 尽可能对称。
高层建筑结构设计原理 Design Principles of Highris Building
第2章 抗侧力结构与布置
使用特点
• 平面布置灵活,可以用隔断墙分隔（宜选用 轻质墙体）空间,以适应不同使用功能的需 求
第2章 侧力结构与布置

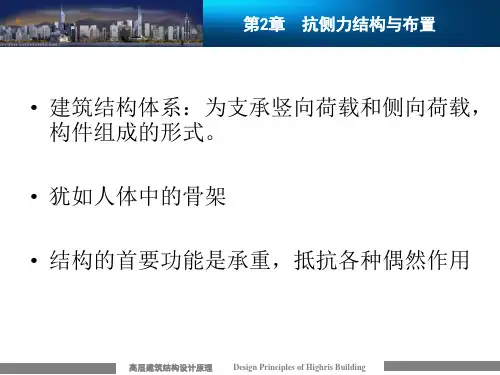

• 建筑结构体系：为支承竖向荷载和侧向荷载， 构件组成的形式。
• 犹如人体中的骨架 • 结构的首要功能是承重，抵抗各种偶然作用
高层建筑结构设计原理 Design Principles of Highris Building

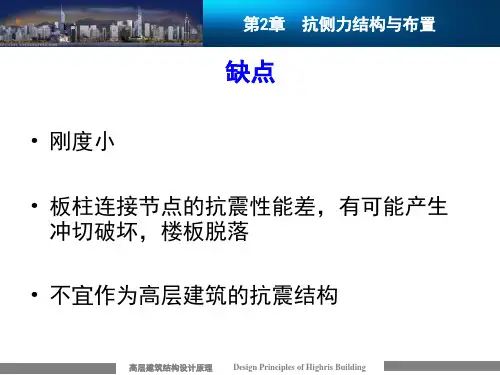

板柱剪力墙结构
高层建筑结构设计原理 Design Principles of Highris Building
第2章 抗侧力结构与布置
试验研究 无支撑
高层建筑结构设计原理 Design Principles of Highris Building
第2章 抗侧力结构与布置
试验研究 十字支撑
高层建筑结构设计原理 Design Principles of Highris Building
第2章 抗侧力结构与布置
Dr.FazlurKhan
高层建筑结构设计原理 Design Principles of Highris Building
第2章 抗侧力结构与布置
2.6.1 框筒(Framed Tube)
• 框筒是由布置在建筑物周边的柱距小、梁 截面高的密柱深梁框架组成。
•钢 • 钢筋混凝土
高层建筑结构设计原理 Design Principles of Highris Building
性
高层建筑结构设计原理 Design Principles of Highris Building
第2章 抗侧力结构与布置
框架－墙板结构 （墙板代替钢支撑）
• 带竖缝RC墙板 • 带横缝RC墙板 • 内藏钢支撑RC墙板 • 钢板墙 • 带竖缝钢板墙
高层建筑结构设计原理 Design Principles of Highris Building
第2章 抗侧力结构与布置
偏心支撑框架 支撑连接位置偏离梁柱节点，形成
消能梁段
高层建筑结构设计原理 Design Principles of Highris Building
第2章 抗侧力结构与布置
偏心支撑框架的特点
• 刚度与中心支撑框架接近 • 消能梁段腹板剪切屈服，耗散地震能量 • 支撑斜杆、柱和消能梁段以外的梁保持弹
第2章 抗侧力结构与布置
试验研究 无支撑
高层建筑结构设计原理 Design Principles of Highris Building
第2章 抗侧力结构与布置
试验研究 十字支撑
高层建筑结构设计原理 Design Principles of Highris Building
第2章 抗侧力结构与布置
Dr.FazlurKhan
高层建筑结构设计原理 Design Principles of Highris Building
第2章 抗侧力结构与布置
2.6.1 框筒(Framed Tube)
• 框筒是由布置在建筑物周边的柱距小、梁 截面高的密柱深梁框架组成。
•钢 • 钢筋混凝土
高层建筑结构设计原理 Design Principles of Highris Building
性
高层建筑结构设计原理 Design Principles of Highris Building
第2章 抗侧力结构与布置
框架－墙板结构 （墙板代替钢支撑）
• 带竖缝RC墙板 • 带横缝RC墙板 • 内藏钢支撑RC墙板 • 钢板墙 • 带竖缝钢板墙
高层建筑结构设计原理 Design Principles of Highris Building
第2章 抗侧力结构与布置
偏心支撑框架 支撑连接位置偏离梁柱节点，形成
消能梁段
高层建筑结构设计原理 Design Principles of Highris Building
第2章 抗侧力结构与布置
偏心支撑框架的特点
• 刚度与中心支撑框架接近 • 消能梁段腹板剪切屈服，耗散地震能量 • 支撑斜杆、柱和消能梁段以外的梁保持弹
高层建筑结构的抗侧力体系
高层建筑结构的抗侧力体系1. 框架结构框架结构体系是由梁和柱在节点区通过刚性连接构成的结构体系（图2-2）。
构件材料一般为钢筋混凝土、型钢混凝土或结构钢。
框架结构的建筑特点是：空间布置灵活，使用方便，常用于商场、办公楼、综合楼。
框架结构的结构特点是：梁与柱节点是刚性连接，即梁与柱之间除传递剪力和轴力外，必须保证弯矩的传递。
结构计算时，该节点假定为理想刚性。
因此，节点的转动刚度与柱的抗侧刚度决定着框架结构的主要抗侧能力。
与后续介绍的几种结构体系相比，框架结构抗侧刚度小，楼层水平水平位移大，对支座不均匀沉降比较敏感。
a)b) 图2-2 框架结构体系a)框架结构平面示意图 b)框架结构立面示意图 框架节点区内力集中，是关系到结构整体安全的关键部位。
震害表明，节点破坏常导致结构整体倒塌。
因为节点破坏导致结构传递水平荷载的能力迅速下降，侧移增大，从而导致框架柱在竖向荷载下重力二阶矩（P-Δ效应）激增，楼层柱端弯矩激增，随即导致局部倒塌，同一楼层发生同方向的侧移结果导致该层结构倒塌，并可能发生连续性的整体倒塌。
因此，在框架结构中，应确保节点的强度和刚度高于梁和柱的要求。
一般情况下，纯框架结构的高层建筑总高度在50米左右，水平荷载下结构的整体变形为剪切型变形，即下部楼层的层间水平位移大于上部楼层的层间水平框架柱位移（见图2-3）。
随着楼层的高宽比（建筑物大屋面高度H与建筑物平面短边B之比）的增大，框架结构在水平风荷载作用下也表现出一定的整体弯曲变形形式。
由于框架结构抗侧刚度相对较小，因此对于填充墙或其他非结构构件，需要考虑其变形能力可适应框架结构变形的要求，以免造成在水平荷载作用下填充墙或其他非结构构件的破坏。
图2-3 框架结构在水平荷载下的变形特征2. 剪力墙结构剪力墙结构体系是指结构由纵横方向的墙体承担主要的水平和竖向荷载的结构体系。
不同的材料均可构成墙体结构，如常见的钢筋混凝土剪力墙结构。
另外型钢混凝土墙体、钢板混凝土墙体，以及配筋砌块墙体或正交胶合木（Cross-Laminated Timber，CLT）均为剪力墙结构体系。
3-2房屋建筑适用最大高度及适用高宽比

混凝土后浇带
• 混凝土后浇带是高层建筑中常用的一种施工工艺， 带宽常为800mm～1000mmm，贯通的后浇带在施工期 间将结构分为独立的几部分，当结构平面尺寸较大时， 缝可以曲折贯通。后浇带内的钢筋可与带两侧钢筋同 时绑扎，也将钢筋先从两侧伸出，在带内砼浇注前再 焊接或搭接；带内待其两侧砼浇注完近两个月(≥30 天)后浇注。
240
220
200
180 160
筒体（框筒，筒中筒，
桁架筒，束筒）和巨型 300
280
框架
260
240 180
钢-混凝土混合结构房屋适用的最大高度(m) 表2-5
高层建筑结构高宽比的规定，是对结构整体刚度、抗倾覆能 力、承载能力以及经济合理性的宏观控制指标。实际上当满 足高规对侧向位移、结构稳定、抗倾覆能力、承载能力等性 能的规定时，高宽比的规定可不作为一个必须满足的条件， 也不作为判断结构规则与否及超限高层建筑抗震专项审查的 一个指标。
• 增大伸缩缝间距的可靠措施
1. 设置后浇带； 2. 局部加强配筋； 3. 施加预应力； 4. 采用预制构件或叠合结构； 5. 解除约束，设置滑移层； 6. 采用膨胀剂补偿混凝土的收缩； 7. 加强保温隔热措施等。
• 采用可靠措施后，可适当放宽伸缩缝的间距：
房屋的平面宽度B，一般矩形平面按所考虑方向的最小 投影宽度计算高宽比，对突出建筑物平面很小的局部构件 （如楼梯间、电梯间等），一般不作为建筑物计算宽度。
各抗震设防类别建筑的抗震设防标准，应符合下列要求：
1 标准设防类，应按本地区抗震设防烈度确定其抗震措施和地震作用，达 到在遭遇高于当地抗震设防烈度的预估罕遇地震影响时不致倒塌或发生危及 生命安全的严重破坏的抗震设防目标。
第2章-1 抗侧力结构与布置
2、一般情况下，高层建筑结构宜选用框架 结构、剪力墙结构、框架-剪力墙结构及筒 体结构，这些结构具有竖向布置规则，传 力途径简单，抗震性能好等优点。如果由 于建筑功能需要，也可选用带转换层的结 构、带加强层的结构、错层结构、连体结 构和多塔楼结构等复杂结构，但应进行更 详细的结构分析并采取必要的构造措施。
按施工方法不同，框架结构可分为现浇式、装配式和装配整体 式三种。在地震区，多采用梁、柱、板全现浇或梁柱现浇、板预 制的方案；在非地震区，有时可采用梁、柱、板均预制的方案。
2.1 结构体系
注：由Ｌ形、Ｔ形、Ｚ形或十字形截面柱构成的异形柱 框架结构，截面各肢的肢高肢后比不大于4。
2.1 结构体系
二、剪力墙结构体系（理解掌握）
愈小；在腹板框架中，远离翼缘框架各柱轴力的递减速度比按直线规律递减的要快。上 述现象称为剪力滞后。
2.1 结构体系
3）产生剪力滞后现象的原因：框筒中各柱之间存在剪力，剪力使联系柱子的 窗裙梁产生剪切变形，从而使柱之间的轴力传递减弱。
4）框筒中剪力滞后现象愈严重，参与受力的翼缘框架柱愈少，空间受力性能 愈弱。
纵向连系梁 横向主梁
柱
其优点是：
1、建筑平面布置灵活，分隔方便； 2、整体性、抗震性能好，设计合理时结构具
有较好的塑性变形能力 3、外墙采用轻质填充材料时，结构自重小。
其缺点是：侧向刚度小，抵抗侧向变形能力
差。正是这一 点，限制了框架结构的建造高 度。
清华大学主楼
2.1 结构体系
2.1 结构体系
上海金融大厦
筒体最主要的特点是它的空间受力性能好。 无论那一种筒体，在水平力的作用下都可以 看成是固定于基础上的悬臂结构，比单片平 面结构具有更大的抗侧移刚度和承载能力， 因而适宜建造高度更高的超高层建筑。同 时，由于筒体的对称性，筒体结构具有很好 的抗扭刚度。但该结构因为采用密柱深梁框 架围成的筒体会影响视线和观景。
