乌鲁木齐石化炼油厂过滤器聚结器滤芯更换技术规格书(2.1修订)

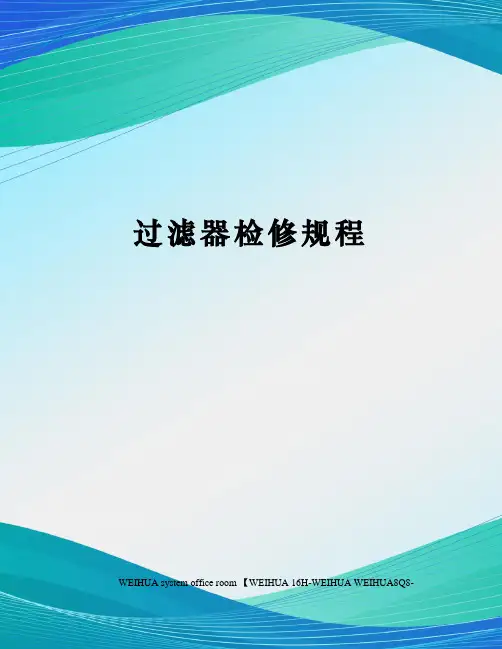

过滤器检修规程WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-1.过滤器维护检修规程SNCTL—XX-XX-XXX—20151.总则主题内容与适用范围主题内容本规程规定了油品合成与加工过滤器的检修周期与内容、检修与质量标准、试车与验收、维护与故障处理。

适用范围本规程仅适用于油品合成与加工过滤器的检修与维护。

编写修订依据HG25001-91（化学工业出版社）设备维护检修规程2.检修周期与内容检修周期（见表1）小修检查紧固设备螺栓；更换法兰垫片；中修包括小修的全部内容；拆除设备封头（或人孔）对滤芯进行检查；对较脏的滤芯进行清洗，对破损的滤芯进行更换；检查滤芯密封圈是否完好，若不完好，则进行更换；大修包括小修、中修的全部内容；对过滤器进行检测；3. 检修与质量标准检修前的准备检修前的准备根据设备运行情况及状态检测报告，编制检修方案。

备齐所需的备件及材料，并附有质量合格证或检验单。

起重机具及绳索按规定检验，动、静负荷试验合格。

备好零部件的专用放置设施。

备好空白检修记录表。

工艺确认交出，具备检修。

按照煤制油项目“一单四卡”及“11311”安全管控模式，对检修过程进行危害识别及风险评估，环境因素识别和影响评价，并办理相关票证。

拆卸与检查确认过滤器内部已排尽、泄压至零；拆下封头（人孔）的螺栓，并按照规定办理相关作业票；将滤芯逐个拆出并摆放整齐；对滤芯进行检查，对较脏的滤芯进行清洗，对破损的滤芯进行更换；对设备内的杂物进行清理，并进行验收；将完好的滤芯重新装入设备内，并进行检查验收；验收合格后恢复拆除的封头（人孔），恢复前需更换完好的垫片并检查各法兰密封面是否完好；4.试验与验收试验所有滤芯更换后螺栓及垫片齐全；滤芯更换前后，过滤器内破损滤芯及垃圾清理干净；所有检测做完、封头及人孔封闭后进行气密实验，采用空气进行逐渐缓慢升压，当到达设计压力时，停压10min后，用涂肥皂沫的方法，巡回检查所有的密封垫，无泄漏未合格；试验合格后，应及时缓慢泄压；验收检修质量符合标准，外观整洁，部件齐全；保温完好无损，达到完好标准；检修完要求工完、料净、场地清；检修记录齐全、准确，按规定可办理验收手续并交付生产；5.维护与故障处理日常维护严格按操作规程程序启动、运转与停车，并作好运行记录。

SGT5-4000F（+）燃气-蒸汽联合循环机组滑油双联过滤器检查、滤芯更换作业指导书前言本指导书是根据燃气热电有限公司（以下简称公司）技术标准体系及生产工作的需要编制，是企业标准体系建立和实施的个性技术标准，目的是为了规范手动截止阀检修的工艺要求及质量标准，以提高检修队伍的检修水平，从而规范并加快公司技术标准体系的完善，适应国家标准和国际先进标准的需要。

本指导书的附录A为规范性附录，附录B为资料性附录。

本指导书由公司设备管理部提出并归口管理。

目次1 范围-------------------------------------------------------------------------------------------------------32 职责与权限----------------------------------------------------------------------------------------------33 作业要求-------------------------------------------------------------------------------------------------34 质量标准-------------------------------------------------------------------------------------------------55 规范性引用文件----------------------------------------------------------------------------------------56 记录-------------------------------------------------------------------------------------------------------57 修改页-----------------------------------------------------------------------------------------------------10 附：作业指导书填写要求1.《作业流程表》、《检修记录》、《检修报告》中的每一项内容都应填写，不能有空项。

全自动无阀过滤器使用说明书江苏江华水处理设备厂目录1.用途2.工艺流程3.工作原理4.设备特点5.设备各部位性能说明6.设备规格说明7.全自动无阀过滤器技术数据表8.安装说明9.操作使用说明10.设备维修保养11.故障排除12. 附件1.用途本全自动无阀过滤器是中油吉林化建工程股份有限公司（简称JCC）在阿尔及利亚阿德拉尔（ADRAR）60×104t/a炼油厂项目中循环水场的水净化处理设备，主要用于对循环水中的悬浮物、固体颗粒进行截留去除，使出水悬浮物（SS）含量＜10 mg/L（进水SS＜80 mg/L，处理水量：100m3/h。

本全自动无阀过滤器共4台，设备编号：FI-401201/1，FI-401201/2 ，FI-401101/1，FI-401101/2。

2.工艺流程2.1 过滤：进水出水2.2 反冲洗：排入沟渠3.工作原理过滤时，原水由高位配水箱经“U”形进水管进入过滤区，经过滤层过滤后由连通管上升到出水箱，当出水箱中水位超过出水管口时，清水由出水管流出。

过滤过程中，滤层的阻力不断增加，虹吸上升管中的水位不断上升，将虹吸管中的空气从虹吸下降管挤出，穿过水封逸入大气中。

当水位上升到虹吸辅助管管口时，水从虹吸辅助管流下，经抽气管抽除虹吸管中的空气，这时虹吸上升管和虹吸下降管中的水位同时上升，最终两者汇合，形成连续虹吸水流，于是出水箱及其它过滤区的清水对过滤层进行反冲洗，滤层膨胀，冲洗废水由虹吸下降管排入沟渠。

当出水箱中的水位降到虹吸破坏管管口以下时，虹吸破坏管进气，虹吸被破坏，反冲洗结束，设备重新开始过滤。

4.设备特点4.1 过滤器在运行时，过滤——投入反冲洗——终止反冲洗——恢复下一周期的过滤，均为水力自动运行，无需人员看管，运行费用低，管理方便，安全可靠；4.2 设备一体程度化，高位配水箱、过滤区、反冲洗装置等组装成一体，结构紧凑，用户只需做好设备基础和接通进出水管即可投入运行；4.3 设备由碳钢预制完成，安装简便；4.4本设备设有反冲洗水箱，占地面积少。

XXXX炼油化工有限责任公司XX大炼油工程储运区航煤过滤分离器气分装置凝聚脱水器技术协议XXXX炼油化工有限责任公司（业主）：XX集团XX工程有限公司（SSEC）（买方）：XX过滤净化技术有限公司（卖方）：XXXX年XX月目录1总则 (1)2工程简介 (1)3设计基础 (1)4供货范围及材料要求 (4)5制造、检验、验收和质量控制 (6)6交货方式、涂漆、保护、包装和运输方案 (7)7责任与分工及交货期 (8)8质量保证 (9)9售后服务 (9)10总体技术要求 (9)11安装备品备件 (9)12资料交付 (9)13图纸确认会 (11)14未尽事宜由双方协商解决 (11)15三方联系人及联系方式 (12)1总则本技术协议仅适用于XXXX炼油化工有限责任公司XX大炼油项目。

三方就航煤预过滤器、过滤分离器和凝聚脱水器的设计、制造、检验及验收的有关事宜进行协商,达成本协议。

2工程简介2.1 工程名称XXXX炼油化工有限责任公司XX大炼油工程2.2 建设地点XX省XX市经济技术开发区2.3 工程概况上表中共有航煤过滤分离器3套，其中预过滤器3台，过滤分离器3台。

凝聚脱水器1台。

3设计基础3.1 气象条件1）气温极端最高气温：39.3℃极端最低气温：-10.6℃最热月平均气温：25.6℃最冷月平均气温：0.2℃年平均气温：13.2℃2）降水年平均降水量：665.87mm月最大降水量：319.2mm一次最大降水量：472.2mm24小时最大降水量：206.5mm1小时最大降水量：86.5mm10分钟最大降水量：24.4mm3）风速、风压全年主导风向：南风、北风夏季主导风向：东南风冬季主导风向：北风、北西风年平均风速：3.3m/s最大风速：21.8m/s设计风压值：0.6KN/m24）地震地震基本烈度：7度3.2 遵循的技术规范及标准《石油化工企业管道设计器材选用通则》SH3059《石油化工钢制管法兰》SH/T3406《钢制压力容器》GB150及第1、2号修改单《现场设备、工业管道焊接工程施工及验收规范》GB50236《军用燃油过滤分离器通用规范》GJB2807《喷气燃料过滤分离器性能试验方法》GBJ689《航空燃油过滤器通用技术条件》HB6100以上所用标准均应为标准的最新版本。

东营联合石化有限责任公司污水处理站
多介质过滤器
操作使用和维护说明
一、多介质过滤器清洗说明：
多介质滤器主要是利用不同粒径的砂层及无烟煤滤层，以达到过滤水中颗粒
杂质达到工艺用水的要求。

由于过滤层在运行一段时间后，滤料吸附饱和后吸附作用会变差，从而导致出水水质变差，因此就要进行气洗、正洗及反冲洗工艺，使滤料恢复活性。

二、多介质过滤器清洗操作程序：
多介质过滤器初次运行前应先对多介质过滤器内滤料进行清洗，清洗分反洗和正洗，反洗操作程序：开启反洗排水阀、反洗进水阀，其余阀门均置于关闭状态（如进水管道压力不够时开启进水水泵），清洗时间约3-5分钟，或观察反洗排放口的出水较清为止。

反洗结束后应先关闭水泵、反洗进水阀，再关闭反洗出水阀。

正洗操作程序：开启原水进水阀、正洗排水阀（其余阀门均置于关闭状态）如管道压力不够时开启进水水泵，清洗时间约1-2分钟，使出水透明。

三、多介质过滤器运行操作程序：
开启出水阀门、原水进水阀门及水泵后即可正常工作，运行时反洗排水阀、反洗进水阀、正洗排水阀均置于关闭状态。

注：在清洗及运行前先打开排气阀，待排气阀出水后即关闭。

四、多介质过滤器运行清洗周期：根据原水水质浊度确定，一般8-14小时对滤层清洗一次。

五、多介质过滤器运行程序表
注：√打开；×关闭
六、多介质过滤器接管示意图。

过滤器更换滤芯作业指导书
一、作业前准备
1.劳保着装，准备相关工具、喷水壶、灭火器。

2.熟悉掌握过滤器的性能、原理及作用。

3.检查过滤器进口阀、出口阀及排污阀应转动自如。

二、操作程序
1、过滤器排污操作
1.1更换滤芯前应开启备用管线，确保正常供气。

1.2过滤器排污时须依次关闭其出口阀、入后阀，缓慢开启排
污阀（保持常开状态没有压力）。

2、滤芯更换操作
2.1使用正确工具拆卸过滤器。

2.2缓慢打开过滤器盖，用水壶向过滤器内喷水，预防有硫化
氩铁自燃。

2.3取出过滤器滤芯，拿到安全区域内。

2.4更换后，按照拆卸的逆顺序依次安装并更换过滤器密封圈。

2.5通气前，关闭压差表两端的进出气阀及操作中的球阀和截
止阀，依次开启过滤器入口阀和出口阀。

2.6用检漏仪或检漏液进行检漏，同时观察压力表指示情况，
气压稳定后，开启压差表的进出气阀。

2.7作业完成后填写排污记录表、设备保养记录表。

三、注意事项
1.作业应避开雨雪雷电及大风等恶劣天气。

2.操作时，操作人员所处位置应符合安全要求。

四、事故状态操作
1.停止更换，相关人员撤出，关闭泄漏点的前后阀门，放散并检测可燃气体浓度，再由专业人员穿防静电服进行维修，或采取其他处理。

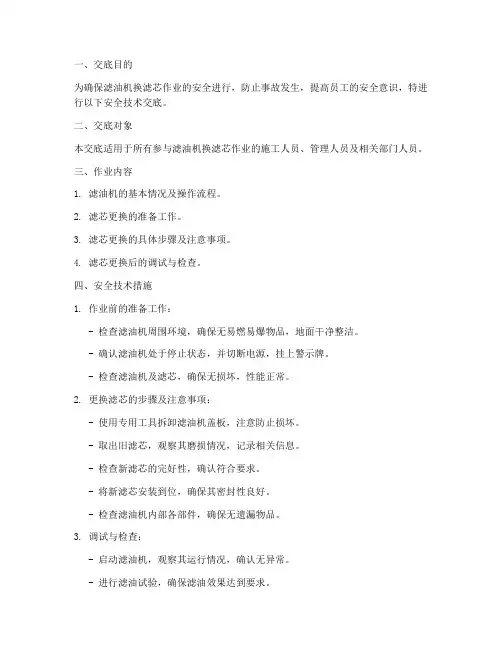

一、交底目的为确保滤油机换滤芯作业的安全进行，防止事故发生，提高员工的安全意识，特进行以下安全技术交底。

二、交底对象本交底适用于所有参与滤油机换滤芯作业的施工人员、管理人员及相关部门人员。

三、作业内容1. 滤油机的基本情况及操作流程。

2. 滤芯更换的准备工作。

3. 滤芯更换的具体步骤及注意事项。

4. 滤芯更换后的调试与检查。

四、安全技术措施1. 作业前的准备工作：- 检查滤油机周围环境，确保无易燃易爆物品，地面干净整洁。

- 确认滤油机处于停止状态，并切断电源，挂上警示牌。

- 检查滤油机及滤芯，确保无损坏，性能正常。

2. 更换滤芯的步骤及注意事项：- 使用专用工具拆卸滤油机盖板，注意防止损坏。

- 取出旧滤芯，观察其磨损情况，记录相关信息。

- 检查新滤芯的完好性，确认符合要求。

- 将新滤芯安装到位，确保其密封性良好。

- 检查滤油机内部各部件，确保无遗漏物品。

3. 调试与检查：- 启动滤油机，观察其运行情况，确认无异常。

- 进行滤油试验，确保滤油效果达到要求。

- 关闭滤油机，检查滤油机内部及滤芯安装情况，确认无松动。

五、安全注意事项1. 作业人员必须穿戴好个人防护用品，如安全帽、工作服、手套等。

2. 作业过程中，禁止无关人员进入作业区域。

3. 操作人员必须熟悉滤油机操作流程，掌握安全操作技能。

4. 作业现场禁止吸烟、使用明火，防止火灾事故发生。

5. 作业结束后，清理作业现场，确保无遗留物品。

六、应急措施1. 如遇滤油机故障，立即停止作业，并报告相关部门。

2. 如发生火灾，立即启动应急预案，使用灭火器等消防设施进行灭火。

3. 如发生人员受伤，立即停止作业，并拨打急救电话。

七、交底人及日期交底人：__________交底日期：____年__月__日八、接受人项目部管理人员、技术质量部、安全环保部、工程管理部、物资部等相关人员。

九、备注本交底内容仅供参考，具体操作需根据实际情况进行调整。

作业人员必须严格遵守安全操作规程，确保施工安全。

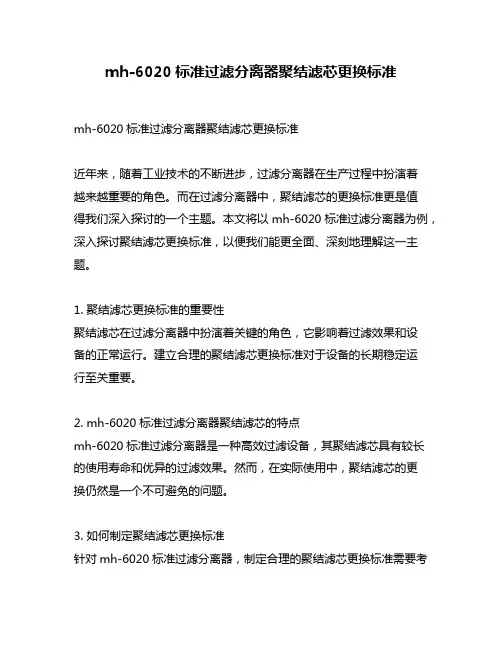

mh-6020标准过滤分离器聚结滤芯更换标准mh-6020标准过滤分离器聚结滤芯更换标准近年来，随着工业技术的不断进步，过滤分离器在生产过程中扮演着越来越重要的角色。

而在过滤分离器中，聚结滤芯的更换标准更是值得我们深入探讨的一个主题。

本文将以mh-6020标准过滤分离器为例，深入探讨聚结滤芯更换标准，以便我们能更全面、深刻地理解这一主题。

1. 聚结滤芯更换标准的重要性聚结滤芯在过滤分离器中扮演着关键的角色，它影响着过滤效果和设备的正常运行。

建立合理的聚结滤芯更换标准对于设备的长期稳定运行至关重要。

2. mh-6020标准过滤分离器聚结滤芯的特点mh-6020标准过滤分离器是一种高效过滤设备，其聚结滤芯具有较长的使用寿命和优异的过滤效果。

然而，在实际使用中，聚结滤芯的更换仍然是一个不可避免的问题。

3. 如何制定聚结滤芯更换标准针对mh-6020标准过滤分离器，制定合理的聚结滤芯更换标准需要考虑多方面因素，包括设备的工作环境、工作负荷、滤芯损坏程度等。

只有综合考虑这些因素，才能制定出科学合理的更换标准。

4. 聚结滤芯更换的操作流程在实际进行聚结滤芯更换时，需要按照一定的操作流程进行。

包括设备停机、拆卸旧滤芯、清洗滤器内部、安装新滤芯等步骤。

严格按照操作流程进行更换，不仅可以保证更换效率，还可以避免因操作不当而对设备造成的损坏。

5. 个人观点和理解作为一名专业的文章写手，我认为建立科学合理的聚结滤芯更换标准对于设备的正常运行至关重要。

在实际操作中，严格按照更换标准进行操作，可以有效提高设备的使用寿命和工作效率。

mh-6020标准过滤分离器聚结滤芯更换标准是一个涉及到设备运行稳定性和设备寿命的重要问题。

只有深入了解其特点和制定科学合理的更换标准，才能更好地保障设备的正常运行。

希望通过本文的探讨，读者能对这一主题有更深入的理解。

以上内容即为根据您提供的主题撰写的文章，希望能够达到您的要求。

过滤分离器在工业生产中具有重要的作用，它可以有效地去除液体或气体中的杂质和固体颗粒，保证生产过程的正常运行。

聚结滤芯标准
聚结滤芯是一种高效过滤材料，广泛应用于水处理、食品加工、制药和化工等领域。

为了保证聚结滤芯的性能和质量，制定了一系列的标准，以下是聚结滤芯标准的主要内容：
1. 尺寸：聚结滤芯的外径、内径和长度应符合标准规定，确保与过滤设备的兼容性。

2. 材料：聚结滤芯的材料应为优质的聚酰胺纤维，符合卫生标准，并具有良好的耐化学腐蚀性能。

3. 过滤精度：聚结滤芯的过滤精度应符合标准要求，可根据不同的过滤条件选择不同的过滤精度。

4. 重量：聚结滤芯的重量应符合标准规定，确保其过滤效果和使用寿命。

5. 流量：聚结滤芯的流量应符合标准规定，并考虑到过滤设备的工作压力和温度等因素。

6. 密封性：聚结滤芯的密封性应符合标准规定，避免泄漏和污染。

7. 使用寿命：聚结滤芯的使用寿命应符合标准规定，并考虑到不同的过滤条件和使用环境。

通过制定聚结滤芯标准，可以确保产品的质量和安全性，为行业的健康发展提供保障。

- 1 -。

聚结滤芯参数
技术资料
聚结滤芯参数
聚结滤芯是一种新型的滤芯，它将聚合材料和结构材料结合在一起，形成一种新的湿式滤芯结构。

它具有良好的阻垢性能，同时又具有良好的结构强度和耐腐蚀性。

此外，聚结滤芯也具有非常低的更换流失和流通成本。

聚结滤芯的参数一般有：
1、外壳材料：一般都采用碳钢、铝合金等防腐蚀的材料来制作聚结滤芯的外壳，以提高其使用寿命和耐腐蚀性。

2、筛体材料：可采用多种不锈钢材料，比如316L、304L和304钢等，具有良好的耐腐蚀性。

3、筛体结构：一般采用直线状、波形状或梯形状的滤筛结构，以改善过滤效率。

4、滤芯内径：决定滤芯的过滤面积，一般在50 mm 到 150 mm。

5、滤芯入口压力：决定滤芯的过滤效果，一般在0.3 MPa 到1.0 MPa 之间。

6、滤芯出口压力：决定滤芯的过滤效果，一般在0.05 MPa 到0.2 MPa 之间。

7、滤芯过滤精度：决定滤芯最终出水的清洁度，一般在0.1 μm 到25 μm之间。

聚结滤芯的参数可以根据客户使用环境和要求来进行调整，以满足客户的不同要求。

上海惠仁（焦作）药业有限公司GMP文件卫生
1. 目的：建立高效过滤器更换标准操作规程。

2. 范围：高效过滤器更换过程。

3. 责任：设备管理员。

4. 程序：
4.1 高效过滤器通过每半年一次检测房间风量尘及尘粒数来确定更换时间，当房间尘粒数超标，且风口风速低于设计值的70%时应更换。

4.2 更换的操作步骤如下。

4.2.1 先拆扩散板固定螺钉，取下密封海绵。

4.2.2 取下高效过滤器，安装新的过滤器。

4.2.3将密封海绵固定好,安装扩散板,在周围涂密封胶。

4.2.4装好后做检漏测试，方法为在过滤器出风面上，匀速拖动风速仪的探头，风速突然升高的地方则为漏风点，边框密封处风速大于0.1m/s则有漏风，处理好漏风点。

4.3 更换后，做好记录取。

第 1 页共1 页。

过滤器使用说明书标准化工作室编码[XX968T-XX89628-XJ668-XT689N]微孔过滤器ZG-10.0使用说明书制作单位：生产基地：公司电话：公司传真：邮编：编制日期：目录一、产品介绍.................................................. (3)二、产品特点.................................................. (3)三、滤芯的选择.................................................. (3)四、设备技术参数.................................................. (4)五、使用说明.................................................. (4)六、操作注意事项.................................................. (6)七、设备的维护与保养...................................................6八、售后服务承诺.................................................. (7)九、合格证.................................................. (7)十、随机附件表.................................................. (8)一、产品介绍:本设备可用于食品、乳品、饮料、酒类、中药、化工行业的液体物料的气体的过滤。

采用折叠式滤芯，折叠式滤芯是一种先进的固定型深层过滤芯，过滤公称精度范围可以从0.1μm直600.1μm。

滤膜不受进料压力波动而影响过滤精度。

滤油器安全技术操作规程
1 客观的
规范机油滤清器的正确使用和安全操作，特制定本规程。

2 适用范围
适用于炼油厂棒保作业区普通滤油器的使用和维护。

3 工作内容及要求
3.1 使用时先检查管道，将输油管路连接牢靠，以防漏油。

3.2 压力不应超过机油滤清器的使用范围，注意观察压力表指示。

3.3 开车时，先开出油阀门，停机时，在出油阀之前停止进油阀。

3.4 每次使用前仔细检查机油滤纸的完整性。

3.5 使用过后，及时清除滤油器内污垢。

3.6 工作完毕，对设备进行认真清扫、擦拭，确保设备处于良好
状态。

陕西延长中煤榆林能源化工有限公司脱盐水大流量过滤器滤芯采购项目技术规格书二〇一六年六月目录目录 (1)一、总则 (2)二、供货范围 (3)三、工作范围 (3)四、设计数据 (4)五、性能保证 (5)六、图纸设计及设计计算 (6)七、材料采购 (6)八、滤芯的加工制造 (6)九、卖方加工制造、检验能力 (7)十、交货地点及交货期 (7)十一、业绩要求 (7)十二、滤芯试用 (7)十三、滤芯的保护、包装运输 (8)十四、资料要求 (8)十五、到货验收 (9)十六、质量及性能保证 (9)十七、售后服务 (10)十八、样品要求 (10)一、总则1.卖方承诺完全理解买方技术规格书要求并对其中的偏离已明确列出，卖方保证除了偏离外完全满足买方要求。

2.本技术规格书中所涉及到的备用滤芯为陕西延长中煤榆林能源化工有限公司脱盐水站大流量过滤器使用。

3.卖方必须按本规格书的要求完成滤芯的设计、制造、测试、检验、包装、运输、验收及售后服务等工作,按要求提交所需的资料。

4.本技术规格书提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方需提供满足本技术规格书的高质量产品及其相应服务。

5.所提供的滤芯应是成熟可靠、技术先进的产品。

6.卖方必须按照买方提供的设计条件、过滤要求、技术指标、备件规格等供货，所有产品均为厂家正品新件。

7.在合同签订后，买方有权提出因规范、标准和规程发生变化而产生的一些补充要求，具体事宜由买方、卖方双方共同商定，合同价格不变。

8.买方在制造厂的监造和检验并不减轻或解除卖方执行合同所承担的任何责任，也不作为买方的最终验收。

9.本采购框架合同在采购数量执行完毕后终止，合同期内单价固定不变，供货量以买方下发的订单为准。

买方有权决定是否向卖方发出采购订单。

合同的签署在任何情况下不构成买方有义务向卖方发出订单.10.滤芯的单价包含产品、质量检验、技术资料、包装、运输及保险、售后服务、各种税费以及其它相关费用。

滤油机更换滤纸安全操作规程（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!滤油机更换滤纸安全操作规程1、操作步骤（1）倒滤油机旁通流程，停运滤油机；（2）准备充分实现打孔的滤油纸；（3）松开滤油纸压紧装置，逐个取出滤油纸支撑架，更换滤油纸；（4）更换完毕，重新压紧滤板；（5）倒过滤流程，观察滤油机运行情况，正常后停运旁通流程；2、安全注意事项：（1）润滑油为可燃物品，禁止明火作业；（2）禁止敲击，避免火花导致火灾事故；。
