桥架施工方案

电缆桥架的施工方案及措施电缆桥架是一种用于电缆敷设的承载结构，广泛应用于建筑、电力、通信等领域。

为了确保电缆桥架施工的质量和安全性，本文将提供一份详细的施工方案及措施。

一、前期准备工作为了顺利进行电缆桥架的施工，首先需要进行详细的前期准备工作。

具体措施如下：1.方案设计制定详细的电缆桥架施工方案，包括施工过程中的步骤、工期、施工人员安排等内容。

确保方案合理、可行，并经相关部门批准。

2.材料准备准备所需要的电缆桥架材料，包括槽钢、连接件、支架等。

确保材料质量合格，并按照设计要求进行数量的准备。

3.施工人员培训对参与电缆桥架施工的人员进行培训，提高他们的施工技能和安全意识。

确保他们了解施工方案，并能正确操作施工设备。

二、施工方案电缆桥架的施工包括以下步骤：1.地基处理根据设计要求，对施工区域的地基进行处理。

清除杂物、平整地面，并进行必要的土方工程。

2.安装支架按照方案要求，安装电缆桥架的支架。

在安装过程中，要确保支架的稳固和垂直度，使用水平仪进行测量和调整。

3.安装槽钢将预先准备好的槽钢安装在支架上。

槽钢的安装应按照设计要求进行，确保槽钢之间的间距和高度符合标准。

4.连接件安装使用连接件将各个部分的槽钢连接在一起，形成完整的桥架结构。

连接件的安装过程中，要确保连接牢固、无松动。

5.接地处理对电缆桥架进行接地处理，以防止静电积聚和电流泄漏。

接地处理应符合相关规范和标准，确保施工区域的电气安全。

三、施工措施为保证电缆桥架施工的质量和安全，需采取以下措施：1.安全防护所有参与施工的人员必须佩戴安全帽、工作鞋等必要的个人防护用品。

同时，设置警示标志，确保现场安全。

2.质量控制严格按照施工方案和设计要求进行操作，确保工程质量达到标准。

对电缆桥架的材料、尺寸、连接牢固性等进行全面检查。

3.施工现场管理定期清理施工现场，保持整洁有序。

合理安排施工人员的工作时间和休息时间，确保他们在良好状态下进行施工。

4.设备维护定期检查和维护施工所使用的设备，确保其正常运转。

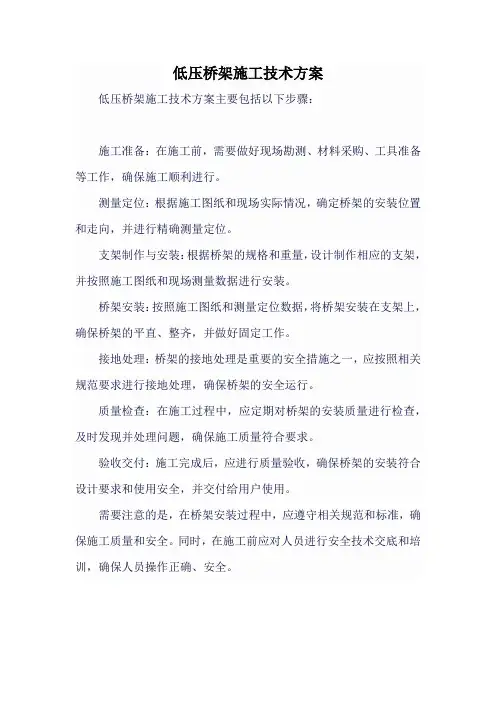

低压桥架施工技术方案
低压桥架施工技术方案主要包括以下步骤：
施工准备：在施工前，需要做好现场勘测、材料采购、工具准备等工作，确保施工顺利进行。

测量定位：根据施工图纸和现场实际情况，确定桥架的安装位置和走向，并进行精确测量定位。

支架制作与安装：根据桥架的规格和重量，设计制作相应的支架，并按照施工图纸和现场测量数据进行安装。

桥架安装：按照施工图纸和测量定位数据，将桥架安装在支架上，确保桥架的平直、整齐，并做好固定工作。

接地处理：桥架的接地处理是重要的安全措施之一，应按照相关规范要求进行接地处理，确保桥架的安全运行。

质量检查：在施工过程中，应定期对桥架的安装质量进行检查，及时发现并处理问题，确保施工质量符合要求。

验收交付：施工完成后，应进行质量验收，确保桥架的安装符合设计要求和使用安全，并交付给用户使用。

需要注意的是，在桥架安装过程中，应遵守相关规范和标准，确保施工质量和安全。

同时，在施工前应对人员进行安全技术交底和培训，确保人员操作正确、安全。

桥架施工方案(1)一、引言桥梁是连接两个地点之间的重要交通枢纽，桥梁的施工至关重要。

桥架施工方案是在桥梁建设中的重要步骤之一，它直接关系到桥梁结构的稳定性和安全性。

本文将详细介绍桥架施工的方案设计及实施过程，以确保施工的顺利进行。

二、桥架施工方案设计1. 施工前准备在进行桥架施工之前，需要进行充分的前期准备工作。

首先是查看施工现场环境，评估地形地貌情况，确定是否需要进行土方或爆破作业。

其次是确定施工方案及施工方法，包括材料选择、吊装设备准备等。

最后是确定施工人员的组织架构及分工，制定详细的施工计划和安全措施。

2. 桥架结构设计桥架结构设计是桥架施工方案的核心内容。

在设计桥架结构时，需要考虑到桥梁的跨度、荷载等因素，确保桥架能够承受桥梁的运载要求。

在确定桥架结构后，需要进行详细的计算和评估，以确保桥架的稳定性和安全性。

3. 施工工艺流程桥架施工的工艺流程包括桥架的制作、吊装、安装等环节。

首先是进行桥架的预制，根据设计要求进行钢筋加工、混凝土浇筑等作业。

然后是吊装桥架，需配合合适的吊装设备进行吊装作业，确保桥架能够准确安装到指定位置。

最后是进行桥架的连接和固定，保证桥架的整体结构稳定。

三、桥架施工实施过程桥架施工的实施过程需要严格遵守设计要求和施工方案，确保施工质量和安全。

在施工过程中，需要严格执行安全操作规程，保障施工人员和设备的安全。

同时，需要及时调整施工计划，应对可能出现的施工问题，确保施工进度不受影响。

四、总结桥架施工是桥梁建设中的重要环节，设计合理的桥架施工方案和严格执行的施工过程是保障桥梁质量和安全的关键。

通过对桥架施工方案的详细设计和全面实施，可以有效提高施工效率和质量，确保桥梁的安全运营。

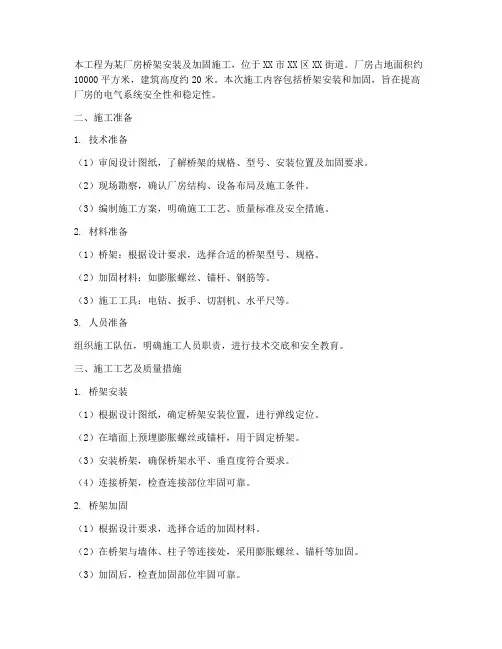

本工程为某厂房桥架安装及加固施工，位于XX市XX区XX街道。

厂房占地面积约10000平方米，建筑高度约20米。

本次施工内容包括桥架安装和加固，旨在提高厂房的电气系统安全性和稳定性。

二、施工准备1. 技术准备（1）审阅设计图纸，了解桥架的规格、型号、安装位置及加固要求。

（2）现场勘察，确认厂房结构、设备布局及施工条件。

（3）编制施工方案，明确施工工艺、质量标准及安全措施。

2. 材料准备（1）桥架：根据设计要求，选择合适的桥架型号、规格。

（2）加固材料：如膨胀螺丝、锚杆、钢筋等。

（3）施工工具：电钻、扳手、切割机、水平尺等。

3. 人员准备组织施工队伍，明确施工人员职责，进行技术交底和安全教育。

三、施工工艺及质量措施1. 桥架安装（1）根据设计图纸，确定桥架安装位置，进行弹线定位。

（2）在墙面上预埋膨胀螺丝或锚杆，用于固定桥架。

（3）安装桥架，确保桥架水平、垂直度符合要求。

（4）连接桥架，检查连接部位牢固可靠。

2. 桥架加固（1）根据设计要求，选择合适的加固材料。

（2）在桥架与墙体、柱子等连接处，采用膨胀螺丝、锚杆等加固。

（3）加固后，检查加固部位牢固可靠。

（4）对加固部位进行防腐处理。

四、质量保证措施1. 施工过程中，严格执行施工规范和质量标准。

2. 定期进行质量检查，确保施工质量。

3. 对不合格的施工部位进行整改，直至合格。

五、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。

2. 施工现场设置警示标志，防止人员误入危险区域。

3. 施工过程中，注意防止高空坠落、物体打击等安全事故。

4. 加强施工现场用电管理，确保用电安全。

六、施工进度安排1. 施工准备阶段：5天2. 桥架安装阶段：10天3. 桥架加固阶段：5天4. 施工验收阶段：3天总计：23天七、总结本施工方案针对厂房桥架安装及加固工程，从施工准备、施工工艺、质量保证、安全措施等方面进行了详细阐述。

通过严格执行本方案，确保工程顺利进行，提高厂房电气系统的安全性和稳定性。

电缆桥架安装施工方案电缆桥架安装施工方案(4篇)为了确保事情或工作得以顺利进行，就不得不需要事先制定方案，方案可以对一个行动明确一个大概的方向。

制定方案需要注意哪些问题呢？以下是小编为大家整理的电缆桥架安装施工方案，仅供参考，大家一起来看看吧。

电缆桥架安装施工方案1一、工程概况：1、工程特点及主要事项：弘基商城工程位于天津市塘沽区解放路繁华街道，西为金元宝商厦，东南为商业大厦，东为学校大街。

电缆桥架对电力干线及弱电工程配线起承架作用。

2、施工现场状况：建筑施工场地狭窄，电缆桥架可从东门及东南门进场。

解放路为繁华街道，外地车辆白天不能进入，只能夜间进料。

3、影响工程的主要因素：工期紧、施工场地狭窄、存放困难、交通不便是本工程的难题，再有：土建的湿作业及消防、水暖的各种管道未施工完毕是影响桥架安装工期的最重要因素。

4、库房选定：可选择大堂南侧地区进行围挡，加门加锁作为库房，夜间派专人守护。

二、施工工艺及质量措施：1、施工程序：桥架选择→外观检查→支、吊架安装→桥架组装→电缆敷设2、施工准备：熟悉图纸，核实图中所有弯头、三通、直线段等相关数据，根据工期安排施工，配备劳动力，并提出备料及采购计划。

现场施工中要求：土建工程应全部结束，预留洞口及埋件符合要求，各种管道全部施工完毕且试压合格。

核对装饰吊顶标高，对每段桥架标高进行计算并在图纸上进行详细标注。

3、技术支持：由于本工程在20xx年10月1日开业，9月15日试营业，工期极其紧张，消防水及各种管道未上，内装还未出图定标高，现安排桥架施工工期为24天，即20xx.6.13~20xx.7.7，施工楼层顺序按消防及风道完工楼层走，各控制点工期如下：20xx.6.13开工、放线、打眼20xx.6.16~6.20支吊架施工20xx.6.16~7.6桥架组装、敷设完毕200.7.7调整、清扫施工工长在熟悉图纸及施工方案的前提下，合理安排施工工序、劳动力，并向操作人员做好相应的技术交底工作，落实质量保证计划，对施工的重要环节及特殊点应落实到班组每一个人，并让他们知道本次施工的流程及进度。

第1篇一、工程概况1. 工程名称：XX桥架安装工程2. 工程地点：XX市XX区XX街道3. 工程规模：本工程涉及桥架安装总长度约为XX米，包含电缆桥架、钢制桥架、铝合金桥架等。

4. 工程内容：桥架的选型、加工、运输、安装、接地、防腐等。

二、施工组织1. 施工单位：XX建筑工程有限公司2. 施工项目经理：XX3. 施工班组长：XX4. 施工人员：XX人5. 施工机械：施工电梯、切割机、焊接机、卷板机、搬运车等。

三、施工准备1. 技术准备（1）熟悉施工图纸，了解桥架安装的相关规范和标准。

（2）组织施工人员学习桥架安装工艺，确保施工质量。

（3）制定施工方案，明确施工流程、质量要求、安全措施等。

2. 材料准备（1）电缆桥架：根据设计要求，选用符合国家标准的电缆桥架。

（2）钢制桥架：选用优质钢材，厚度符合设计要求。

（3）铝合金桥架：选用优质铝合金材料，表面处理应符合防腐要求。

（4）紧固件：选用符合国家标准的紧固件。

3. 工具准备（1）切割机：用于切割钢材、铝合金等材料。

（2）焊接机：用于焊接钢材、铝合金等材料。

（3）卷板机：用于卷制电缆桥架。

（4）搬运车：用于运输桥架。

4. 人员准备（1）组织施工人员参加安全教育培训，提高安全意识。

（2）施工人员需持证上岗，确保施工质量。

四、施工方案1. 施工流程（1）施工准备：组织施工人员、设备、材料进场。

（2）测量放线：根据设计图纸，进行桥架安装位置的测量放线。

（3）桥架加工：根据设计要求，进行桥架的切割、焊接、卷制等加工。

（4）桥架运输：将加工好的桥架运输至施工现场。

（5）桥架安装：按照设计要求，进行桥架的安装。

（6）接地：对桥架进行接地处理。

（7）防腐：对桥架进行防腐处理。

（8）质量验收：对施工质量进行验收。

2. 施工要点（1）桥架选型：根据电缆数量、规格、重量、环境等因素，选择合适的桥架。

（2）桥架加工：严格按照设计要求，进行桥架的切割、焊接、卷制等加工。

（3）桥架运输：采用合适的运输工具，确保桥架在运输过程中的安全。

桥架安装施工方案桥架安装施工方案一、项目概况本工程为桥架安装施工工程，施工地点位于某地市A街道上，总工期为30天。

二、施工准备1、组织：按照施工组织设计，成立施工班组，明确各人员职责，并负责协调施工过程中的各项事宜。

2、材料采购：根据设计图纸和施工方案确定所需材料清单，并提前采购到位。

3、设备准备：准备必要的工程机械和设备，保证施工能够顺利进行。

三、施工方案1、确定起始点：根据设计图纸，确定桥架的起始点，并以起始点为基准进行桥架的搭设。

2、固定桥架：根据设计要求，将预制好的桥架安装到预先确定的位置，并利用螺栓将其固定牢固。

3、连接桥架：根据施工图纸的要求，进行桥架之间的连接，保证整个系统的连续性和牢固性。

4、接地处理：为确保安全可靠，需要对桥架进行接地处理，安装接地线，并接入合适的接地装置。

5、验收：在完成桥架的安装之后，进行验收工作，确保各项指标符合设计要求，并记录相关数据。

四、施工方案的优势1、安全可靠：本施工方案严格按照设计要求进行施工，保证桥架的安装牢固可靠，接地处理符合相关规范，确保施工后的桥架能够安全使用。

2、高效快捷：采用合理的施工方案和专业的施工队伍，能够保证施工过程高效快捷，提高工程进度，确保按时完成。

3、经济实用：本施工方案充分考虑材料和设备的使用效率，合理物料搭配，避免资源浪费，降低施工成本。

五、施工组织和安全措施1、施工组织：合理组织施工班组，明确人员职责，确保各项工作顺利推进。

2、安全措施：制定安全施工方案，提醒施工人员遵守安全操作规程，严格执行相关安全措施，做好施工安全保障工作。

总结：本桥架安装施工方案充分考虑施工的安全性、高效性和经济性，提供详细的施工步骤和措施，以确保工程顺利进行。

同时，本方案要求严格按照设计要求进行施工，并做好安全保障工作，以保证施工质量，防止安全事故的发生。

桥架施工方案1.1桥架施工方案1.1.1施工程序盖板安装电缆敷设接地仓库产品验收支架安装桥架安装不合格产品标识隔离1.1.2施工方法1.1.2.1桥架外观检查1）桥架无锈蚀及机械损伤，防腐层良好。

2）附件齐全，附件规格、型号、质量必须符合设计要求。

1.1.2.2支托架安装1）根据施工图的要求与土建密切配合，搞好予埋铁的埋设。

2）支架在金属构架上和混凝土构筑物上的予埋件上应采用焊接固定，混凝土上宜采用膨胀螺栓固定。

3）支架应固定牢靠，横平竖直，整齐美观，在同一直线段的支架间距应均匀。

各横撑间的垂直净距不应大于5mm，沿桥架走向左右的偏差不应大于10mm。

4）水安然装的桥架支架间距宜为2m，大跨距桥架的支架间距不该跨越设计及制造厂的规定。

5）焊接的支托架应防腐，且防腐漆的颜色应与支托架臂的颜色同等。

1.1.2.3桥架装置桥架的装置应横平竖直布列整洁，不该有明显的弯曲。

桥架的连接宜采用平滑的半园头螺栓，螺母应处于桥架的外侧，并牢固牢固。

桥架的支（吊）架连接和附件应吻合设计及验收规范要求。

铝合金桥架在钢制支架上固定时，应有防电化腐蚀的措施。

当直线段钢制电缆桥架超过30m，铝合金或玻璃钢制电缆桥架超过15m时，应有伸缩逢，其连接宜采用伸缩连接板，桥架跨越建筑伸缩逢处应设置伸缩缝。

桥架转弯处的转弯半径，不该小于桥架上的电缆最小允许弯曲半径的最大值。

现场加工的桥架及弯通、三通、异径接头等应平整，内部光洁，无毛刺，并符合同等规格桥架制造厂的标准，加工应采用机械或手锯切割，不得用电、气焊切割。

桥架水平安装时，应用角钢焊接限位，垂直安装时应用螺栓固定在支架上。

桥架之间，盖与盖之间的连接处应对合严密。

桥架进入户内时，应有肯定的坡度以防止雨水进入室内。

1.1.2.4桥架接地。

电缆桥架安装施工方案（一）引言概述：
电缆桥架是一种用于电缆敷设和保护的设备，广泛应用于建筑物、工厂和其他场所的电力输送系统中。

本文将为您介绍电缆桥架安装施工方案的相关内容，包括施工前准备工作、桥架组装和安装、电缆敷设、接地处理以及施工质量要求。

正文内容：
1. 施工前准备工作
1.1 确定桥架安装位置和布线路径
1.2 清理安装现场，确保无障碍物和安全隐患
1.3 准备所需的施工工具和材料
1.4 安排合适的工作人员，分工合理
2. 桥架组装和安装
2.1 根据设计要求组装桥架
2.2 使用螺栓或焊接方式进行桥架连接
2.3 在安装位置固定桥架支架
2.4 检查桥架组装和安装质量，确保稳固可靠
3. 电缆敷设
3.1 根据设计要求选择合适的电缆
3.2 进行电缆预处理，包括剥皮、打结、固定等
3.3 在桥架上敷设电缆，注意保持电缆的整齐有序
3.4 检查电缆敷设质量，确保电缆的安全性和可靠性
4. 接地处理
4.1 确定接地位置和接地方法
4.2 进行接地线的选择和连接
4.3 保证接地线与桥架接地的可靠性
4.4 进行接地系统的测试和验收
5. 施工质量要求
5.1 桥架安装应符合相关标准和规范要求
5.2 电缆敷设应符合设计要求和施工规范
5.3 桥架和接地系统应具备良好的导电和防腐性能
5.4 施工质量应进行验收和记录，及时纠正问题
总结：
电缆桥架安装施工方案的成功实施关乎电力输送系统的可靠性和安全性。

通过施工前准备、桥架组装和安装、电缆敷设、接地处理以及施工质量要求的详细阐述，能够确保施工过程中的高质量和规范操作，最终实现电缆桥架的安全稳定运行。

电缆桥架安装施工方案(2)
一、前言
电缆桥架是用来支撑电缆的金属结构，通常安装在建筑物的墙面或天花板上，起到保护和管理电缆的作用。

本文将详细介绍电缆桥架的安装施工方案，帮助施工人员清晰高效地完成任务。

二、安装准备
1.明确安装位置和要求。

2.准备好所需的电缆桥架、螺丝、螺栓等安装工具。

3.安装前检查材料和工具是否完好。

三、安装步骤
1. 确定安装高度和位置
在安装电缆桥架之前，需要先确定其安装的高度和位置，根据实际情况进行调整。

确保位置合适，不会影响到其他设备或建筑结构。

2. 固定支架
使用螺丝或螺栓将支架固定在墙面或天花板上，确保支架稳固可靠。

3. 安装电缆桥架
将电缆桥架放置在支架上，通过连接件将各个电缆桥架连接起来，确保连接牢固。

4. 整理电缆
将需要管理的电缆放置在电缆桥架上，注意整齐有序，避免出现混乱。

5. 调整位置
在安装完成后，需要适当调整电缆桥架的位置，确保电缆布置合理，方便维护和管理。

四、注意事项
1.安装过程中要注意安全措施，避免发生意外。

2.确保电缆桥架安装牢固，承载能力符合要求。

3.在安装过程中遇到问题及时处理，不得擅自修改。

五、总结
电缆桥架的安装施工是一个细致而重要的工作，需要严格按照安装方案进行操作，确保质量和安全。

希望本文的介绍能够帮助您顺利完成电缆桥架的安装工作。
