LHS型燃生物质蒸汽锅炉安装使用说明书杭州中能锅炉有限公司目录一、致用户1、特别事项2、产品基本要求3、燃料选择4、风机使用5、使用压火6、保修政策二、产品简介1、结构简介2、性能特点3、出厂概况三、锅炉安装四、煮炉五、热态调试六、锅炉使用七、锅炉运行监测事项及经济运行八、停炉说明九、维修保养十、水质管理十一、锅炉检验十二、起吊与基础十三、司炉与机修一、致用户尊敬的用户，衷心感谢您对我们的信任，选用本厂产品。
为了使您迅速了解和正确掌握本产品的使用方法，发挥本产品的最佳性能，获得预期的经济效益，敬请认真阅读本产品说明书。
对掌握本产品性能和排除故障，本说明书会带给您有益的启示和帮助。
1、特别事项：1）、操作锅炉的人员应经过专业培训并取得操作证。
2）、锅炉安装必须经专业的安装公司并取得使用许可证。
3）、锅炉在准备使用前，必须先单机试运行及详细了解锅炉的特性及操作使用说明书（含配套设备的独立说明书）。
4）、锅炉禁止超过设计规范使用及强行限制安全保护装置的正常工作。
5）、安装、使用、维修、保养等必须按国家相应的规定进行。
6）、在为对设备的使用全部了解清楚的情况下，应向我公司先电话咨询了解清楚。
7）、锅炉设备在运行时必须有专人值守；晚上压火必须有人值班。
如果不按以上要求及本操作使用说明书进行锅炉操作，引发的质量问题，我公司将不负责对产品的免费保修及事故责任。
2、产品基本要求：1）、对燃料必须符合燃烧设备自身的设计使用要求，对燃料的成分、热值、杂质等必须符合燃烧设备及锅炉产品的设计要求。
2）、锅炉辅机设备与供水设备及其它配套的设备，如果用户不需要我公司提供，则必须保证用户自己提供的设备符合我公司产品设计的要求，如因用户配套设备的问题而引起产品任何质量问题的，本公司概不负责；如用户需要自己配套其它设备的，必须按公司的提供的要求进行配套设备的购买，且购买回来的产品必须经过我公司的确认。
3）、锅炉长期停运必须做好停炉的保养，以防腐蚀；再次投入运行前，应进行详细的检查，并特别注意对辅机的检查，以防通电后烧毁电机及发生其它事故；在用中的锅炉，必须定期不定期的检查与保养阀门、仪表、辅机设备、烟风系统、燃料系统等，确保全部设备及格配件正常。
详解⽣物质锅炉⽣物质的定义：⼴义的⽣物质能包括⼀切由植物光合作⽤转化和固定下来的太阳能，⽣物质作为⽣物质能的载体有许多种定义，美国能源部（DOE）把⽣物质定义为：⽣物质是来源于植物和动物的有机物质。
⽣物质的种类：通常⽤作能量转化的⽣物质可以分为四⼤类：⽊材残余物（涵盖所有来源于⽊材和⽊材产品的物质，主要包括：燃料⽊材、⽊炭、废弃⽊材和森林的残余物）、农业废弃物（所有与种植业和庄稼处理过程有关的废弃物。
例如：稻⾕壳、秸秆和动物的粪便）、能源庄稼（专门⽤于能量⽣产的庄稼。
如：⽢蔗杆和⽊薯）和城市固体垃圾（MSW）。
⽣物质颗粒燃料特性：根据瑞典的以及欧盟的⽣物质颗粒标准⽣物质颗粒应具有以下特性：直径⼀般为6~8毫⽶，长度为其直径的4~5倍；破碎率≤1.5%~2.0%；⼲基含⽔量≤10%~15%；灰分含量≤1.5%；硫含量和氯含量均≤0.07%，氮含量≤ 0.5%；热值：欧盟⽆明确要求，瑞典要求≥16.9 兆焦。
⽣物质的利⽤转化⽅式：⽣物质的利⽤转化⽅式主要有三种：热化学法、⽣物化学法、提取法。
1.热化学法是指⾼温下将⽣物质转化为其它形式能量的转化技术，主要包括四种⽅式：（1）直接燃烧（直接将⽣物质完全燃烧放出热量）；（2）⽓化（在⽓体介质氧⽓、空⽓或蒸汽参与的情况下对⽣物质进⾏部分氧化⽽转化成⽓体燃料的过程）；（3）热解（在没有⽓体介质氧⽓、空⽓或蒸汽参与的情况下，单纯利⽤热使⽣物质中的有机物质等发⽣热分解从⽽脱除挥发性物质，常温下为液态或⽓态，并形成固态的半焦或焦炭的过程）；（4)直接液化（在⾼温⾼压和催化剂作⽤下从⽣物质中提取液化⽯油等）。
2.⽣物化学法是指⽣物质在微⽣物的发酵作⽤下产⽣沼⽓、酒精等能源产品。
3.提取法是利⽤物理⽅法从⽣物质中提取⽣物油。
⽣物质锅炉是锅炉的⼀个种类就是以⽣物质能源做为燃料的锅炉叫⽣物质锅炉，分为⽣物质蒸汽锅炉、⽣物质热⽔锅炉、⽣物质热风炉、⽣物质导热油炉等。
⽣物质热能锅炉⼤致可分为三类：第⼀类，⼩型⽣物质热能锅炉：优点是体积⼩，结构简单，价格低，只能提供热⽔形式的热能。
变频自动送料生物质燃料锅炉本产品采用悬浮燃烧技术，适用于燃料：木质颗粒、生物质燃料（花生壳、棉花外壳、棉杆等农作物枝/杆），木屑、少量木条、木块、木片等。
结构和性能特点：1．受压元件为水火管结构，设下置绝热炉膛。
2．下置绝热炉膛内底部布置固定条形炉排。
3．侧墙开炉门，可加料和炉排面上清理灰渣，前墙下部有燃料加料口。
4．炉膛后墙上部布置有二次风，促使形成S型火焰，增加火焰长度，保证燃料充分燃烬。
5．锅炉后墙装有2个防爆门，防止爆燃时损坏炉墙。
此图为浙江浦江顺风大酒店实例照，二台2吨生物质燃料/木质颗粒锅炉现场。
锅炉全自动运行，且系统运行稳定，清洁无污染，噪音小，即使在人多的闹市区也不影响居民生活。
该酒店使用生物质燃料/木质颗粒当燃料，与燃油/气锅炉相比，运行费用仅为燃油/气锅炉的三分之一，大大降低了运行成本。
是理想节能的环保产品。
本公司专业生产各种生物质燃料锅炉，其适用燃料有：木质颗粒燃料，生物质颗粒燃料、木屑、小木条、木块、木片、椰子壳、农作物秸杆等，木材厂/家俱厂及裘革厂等产生的可燃边角废料等。
其应用领域：石油、化工、食品、服装等工业企业、商务写字楼、高档住宅小区、宾馆酒店、大型洗浴场所、医院、学校等的供暖、供热水、供汽系统。
生物质燃料锅炉介绍我公司与国内各知名高等院校联合、吸收国内外同行先进技术，开发出生物质燃料锅炉，目前已形成成熟稳定的技术，产品得到广泛应用。
根据不同生物质的特性和形状尺寸研制开发了固定炉排、链条炉排及室燃三种燃烧方式，单纵、双纵、双横三种本体结构，四大系列生物质燃料锅炉。
与燃煤锅炉结构不同，我公司生物质燃料锅炉的主要特点如下：通过在炉膛内设计布置的二次风，扰动烟气动力工况，及时补充氧气燃烬挥发份，提高热效率并减少排放。
合理设计保证对拱和后部炉排的保护，并避免产生炉膛周期性微爆。
对于含湿分废料，增加预热段长度、提供有效热源加热或直接投入炽热高温段烟气。
对于用汽量高峰负荷突出，或废料中含胶水等等易结焦成份，则在炉膛内布置大量受热面予以解决。
生物质采暖锅炉CLSS0.53-85/60安装使用说明书第一部分锅炉简介一、锅炉规范1.锅炉功率 0.53MW2.锅炉发热量 2x104Kcal/h3.出水温度 85℃4.回水温度 60℃5.设计效率 85％6.设计燃料物质制气7.燃料消耗量 3.2Nm3/h8.受热面积 2.2m29.排烟温度 70℃10.锅炉水容积 0.04m311.大件运输重量 98kg12.锅炉大件运输尺寸 590x590x950 (mm)二、锅炉结构、燃烧原理及技术特点1.该锅炉是立式水管锅壳式锅炉；它由炉膛，错列布置的横水管，挡烟板等几个主要部件构成，外面采用高密质的硅酸铝纤维板进行保温，减少了锅炉的散热损失，使锅炉的热效率提高。
2.本锅炉采用大气式燃烧方式，通过点火孔，使生物质气在燃烧器灶上燃烧，高温烟气经过错列密布的横水管组，把烟气热量基本上全部吸收，排出锅炉外的烟气温度不超过70℃。
3.锅炉热效率高，有很好的节能效果。
第二部分锅炉安装使用说明一、安装前的准备工作1.人员配备锅炉安装必须有专人负责、司炉参加，配备管工、钳工、起重工、冷作工、电焊工。
2.组织有关人员学习资料3.设备验收锅炉运到后，应按制造厂的出厂清单，对其进行逐一清点。
根据锅炉安装图，复核设备的完整性，检查锅炉在运输过程中是否有损坏、变形等情况。
4.确定安装地点安装地点最好能接近供热地点，以缩短送水管路，降低基建费用，减少管路的散热损失。
同时，要考虑补给水和排水方便，燃料和灰渣的存放与运输方便。
5.锅炉房布置应符合《工业锅炉房设计规范》规定。
6.地基施工，锅炉应放在水泥基础上，基础厚度要根据实际土层承载能力由使用单位确定。
7.锅炉大件在卸车时，注意用钢丝绳吊装时不可损坏锅炉大件的任何部分。
8.锅炉大件如需起吊，其起重设备能力应按照锅炉的实际重量和现场情况决定，起吊位置应符合规定，切勿任意在其它位置上起吊。
二、锅炉本体的安装锅炉搬运到安装地点后应先复核锅炉外形尺寸是否符合安装空间位置要求。
生物质直燃锅炉讲义浙江旺能环保股份有限公司周玉彩2011-8-5生物质直燃发电厂主要有以下系统组成：1、燃料收集储运系统 2、轻油点火系统 3、燃烧系统 4、热力系统 5、除灰渣系统 6、化学水处理系统 7、电气及输出系统8、给排水系统 9、废水处理系统 10、烟风及净化系统 11、接入系统等。
第一章生物质的概述一、生物质的定义和资源状况广义的生物质能包括一切由植物光合作用转化和固定下来的太阳能，生物质作为生物质能的载体有许多种定义，美国能源部（DOE）把生物质定义为：生物质是来源于植物和动物的有机物质。
生物质资源十分丰富，目前全球每年水、陆生物质产量约为全球总能耗量的6～10倍左右。
据统计，生物质资源潜力可达100亿吨，仅森林、草原和耕地这三项的产量就达50亿吨干生物质，相对于20亿吨标准煤。
我国可以开发利用的生物质能源有：各种农业废弃物（秸秆和谷壳等）、薪柴、林业废弃物（树叶和枝桠等）、有机垃圾和人畜粪便等。
统计表明，我国秸秆、薪柴、粪便和垃圾四项资源分别为3.08、1.3、0.77和1.43亿吨标准煤，总计约6.58亿吨标准煤。
根据“九五”规划，我国薪材林面积应达到650万公顷，到2010年将达到860万公顷。
二、生物质的种类和特点一般而言，生物质主要有三类：木质、非木质和动物粪便。
从这三大类可以细分为七种：森林、农业的种植物（木质）、森林之外的树木（木质）、农作物（非木质）、庄稼的废弃物（非木质）、加工过程的废弃物（非木质）和动物粪便（粪便）。
通常用作能量转化的生物质可以分为四大类：木材残余物（涵盖所有来源于木材和木材产品的物质，主要包括：燃料木材、木炭、废弃木材和森林的残余物）、农业废弃物（所有与种植业和庄稼处理过程有关的废弃物。
例如：稻谷壳、秸秆和动物的粪便）、能源庄稼（专门用于能量生产的庄稼。
如：甘蔗杆和木薯）和城市固体垃圾（MSW）。
生物质的组成成分包括：纤维素、半纤维素、木质素、蛋白质、单糖、淀粉、水分、灰分和其它化合物。
生物质颗粒燃料锅炉生物质锅炉是锅炉的一个种类，就是以生物质能源做为燃料的锅炉叫生物质锅炉，分为生物质蒸汽锅炉、生物质热水锅炉、生物质热风炉、生物质导热油炉、立式生物质锅炉、卧式生物质锅炉等。
生物质锅炉特点1) BMF锅炉的特点锅炉采用最适合生物质燃料燃烧的燃烧设备----往复炉排。
锅炉在结构设计上，相对传统锅炉炉膛空间较大，同时布置非常合理的二次风，有利于生物质燃料燃烧时瞬间析出的大量挥发分充分燃烧。
控制系统采用高亮度、全中文显示，以名牌PLC控制系统为中央控制单元；以人机对话方式与锅炉用户交换信息，实现生物质颗粒锅炉全自动安全可靠运行。
锅炉可配有燃油（燃气）点火燃烧器，实现点火自动化。
锅炉的给料、燃烧、除渣、给水、点火都可采用自动控制，操作非常方便。
锅炉配有自动清灰装置，能及时清除锅炉受热面的积灰，保证锅炉高效稳定运行。
锅炉尾部布置有省煤器、也可根据用户需要布置空气预热器。
相对传统的锅炉，锅炉效率更高，排烟温度低。
采用高效保温材料，锅炉表面温度低，散热损失可以忽略不计。
严格按中国国家规范和标准生产，所有受压部件均采用优质锅炉钢材。
每台锅炉出厂前都要经过严格的检验和测试，包括水压试验和X射线检测。
设置有人孔、检查门、观火孔等，维护保养十分方便。
生物质锅炉的最大特点是：节能、环保，且安装使用方便。
2) 燃料供应锅炉的燃料是BMF燃料，燃料由输料机送入炉顶料仓，然后由螺旋给料机送入炉膛，均匀散落在炉排上。
3) 燃烧过程燃料被螺旋给料机送入炉膛，在此处由于高温烟气和一次风的作用逐步预热，干燥、着火、燃烧，此过程中析出大量挥发分，燃烧剧烈。
产生的高温烟气冲刷锅炉的主要受热面后，进入锅炉尾部受热面省煤器和空气预热器，再进除尘器，最后经烟囱排入大气。
未气化的燃料边向炉排后部运动，直至燃尽，最后剩下的少量灰渣落入炉排后面的除渣口。
4) BMF锅炉的环保排放BMF燃烧产生的灰份约占燃料的1.5%左右，为方便排灰，锅炉的后部布置有螺旋出渣机，实现连续清灰。
生物质锅炉是烧生物质燃料的锅炉，生物质燃料作为一种可再生能源，其主要原料为农林废弃物，如秸秆、树枝、树叶、锯末、稻壳等。
生物质锅炉主要烧生物质成型颗粒，生物质成型颗粒是生物质散料通过机械压缩成型为块状（棒状）、颗粒的一生物质燃料，不含任何添加剂。
其含水分低，密度高，便于组织炉内燃烧并能实现自动化输送料，环境清洁。
生物质锅炉根据介质分为：生物质蒸汽锅炉、生物质热水锅炉、生物质导热油锅炉。
主要用途为工业生产中提供热源、供暖、生活用水方面。
生物质锅炉有SZL（双锅筒纵置式链条炉排水管锅炉）、DZL（单锅筒纵置式链条炉排锅炉）、DZH（单锅筒纵置式活动炉排锅炉）三个系列。
DZH系列生物质锅炉为活动炉排，需要人工操作。
同吨位的锅炉价格是最低的。
SZL系列和DZL系列锅炉都是链条炉排，价格是相差不多的~！DZH型生物质锅炉如果您是需要1-6吨生物质锅炉，您可以结合自身需要选择DZL系列和SZL系列锅炉，如果您是需要8-40吨生物质锅炉，推荐您SZL系列生物质锅炉，该系列锅炉为组装结构，上部大件为本体受热面，下部大件为燃烧设备。
据运行现场实测，实际蒸发量高于额定蒸发量，可超负荷运行，且工况良好。
SZL系列生物质锅炉DZL系列生物质锅炉生物质锅炉产品优势：1.根据生物质燃料挥发份含量高、着火温度低的特性，大炉膛设计匹配新型炉拱，燃烧充分效率高，防止结焦；2.合理配置二次风机，配风充分、均匀，强化燃烧效果；3.独特设计的落灰孔及清灰装置，便于清理，避免结焦；4.配置锁料装置，有效防止燃料回火返烧；5.可根据生物质燃料种类，定制设计炉拱、炉排；如今锅炉市场上的厂家很多，很多用户挑选来挑选去也不知道选择哪一家。
如何从众多的锅炉厂家中选择合适的锅炉等，下面给大家几个考量方向：1.锅炉厂家的资质、规模2.锅炉厂家的技术、生产设备3.锅炉厂家的项目案例、口碑4.锅炉厂家的售后服务从以上四个数据可以看出，用户在考察锅炉厂家时，还是实地考察更能看清一个厂家的实力及发展情况。

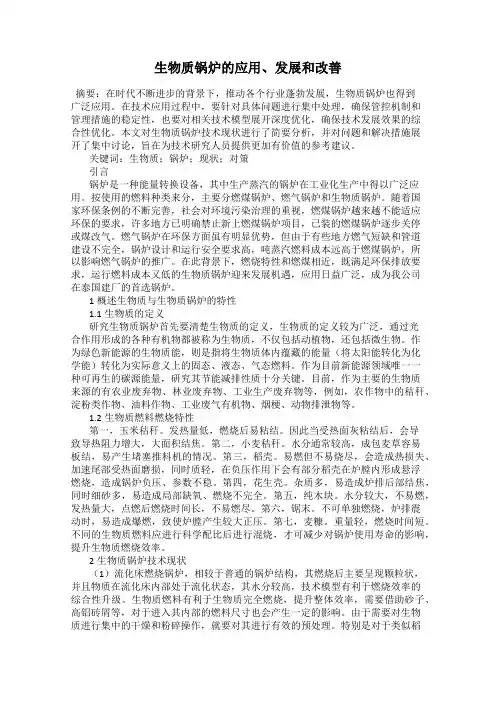

生物质锅炉的应用、发展和改善摘要：在时代不断进步的背景下，推动各个行业蓬勃发展，生物质锅炉也得到广泛应用。
在技术应用过程中，要针对具体问题进行集中处理，确保管控机制和管理措施的稳定性，也要对相关技术模型展开深度优化，确保技术发展效果的综合性优化。
本文对生物质锅炉技术现状进行了简要分析，并对问题和解决措施展开了集中讨论，旨在为技术研究人员提供更加有价值的参考建议。
关键词：生物质；锅炉；现状；对策引言锅炉是一种能量转换设备，其中生产蒸汽的锅炉在工业化生产中得以广泛应用。
按使用的燃料种类来分，主要分燃煤锅炉、燃气锅炉和生物质锅炉。
随着国家环保条例的不断完善，社会对环境污染治理的重视，燃煤锅炉越来越不能适应环保的要求，许多地方已明确禁止新上燃煤锅炉项目，已装的燃煤锅炉逐步关停或煤改气。
燃气锅炉在环保方面虽有明显优势，但由于有些地方燃气短缺和管道建设不完全，锅炉设计和运行安全要求高，吨蒸汽燃料成本远高于燃煤锅炉，所以影响燃气锅炉的推广。
在此背景下，燃烧特性和燃煤相近，既满足环保排放要求，运行燃料成本又低的生物质锅炉迎来发展机遇，应用日益广泛，成为我公司在泰国建厂的首选锅炉。
1概述生物质与生物质锅炉的特性1.1生物质的定义研究生物质锅炉首先要清楚生物质的定义，生物质的定义较为广泛，通过光合作用形成的各种有机物都被称为生物质，不仅包括动植物，还包括微生物。
作为绿色新能源的生物质能，则是指将生物质体内蕴藏的能量（将太阳能转化为化学能）转化为实际意义上的固态、液态、气态燃料。
作为目前新能源领域唯一一种可再生的碳源能量，研究其节能减排性质十分关键。
目前，作为主要的生物质来源的有农业废弃物、林业废弃物、工业生产废弃物等，例如，农作物中的秸秆、淀粉类作物、油料作物、工业废气有机物、烟梗、动物排泄物等。
1.2生物质燃料燃烧特性第一，玉米秸秆。
发热量低，燃烧后易粘结。
因此当受热面灰粘结后，会导致导热阻力增大，大面积结焦。
第二，小麦秸秆。
