建筑物理实验指导书实验一室内热环境对比实验一、实验目的及要求我们知道影响室内热环境的主要因素是室外气候状况，但对于同一栋楼房中不同的楼层、不同的朝向，同一套间内不同朝向的房间，在相同的室外气候条件下，尤其是在室外恶劣气候条件下，其室内热环境参数由于所处的位置不同而有较大的差异，本实验将这种差异量化，从这些差异值中寻找经济适用的解决办法。
二、实验仪器温湿度自记仪、黑球温度计、电子微风仪三、实验实施步骤（一）布置测点1、选择测试房间选择同一栋建筑不同楼层和不同朝向的房间。
拟选择建筑物理实验室（位于综合实验楼二楼）和该综合实验楼顶层的另一房间、以及建筑物理实验室对面的房间（朝向不同）。
2、布置测点测点布置在房间正中距地面1.5米高的位置。
其他测点若干个，沿房间纵、横轴每2米一个设置若干个测点。
并于外墙内表面距窗台下300㎜处布置一附加测点，测量外墙内表面温度。
3、绘示被测房间画出被测房间的平面图、剖面图，标明基本尺寸及测点位置，并说明墙体材料厚度，门窗材料尺寸。
（二）测量参数1、测量温度、湿度测量距地面1.5米高空气的温度、湿度，整点开始测量，时间间隔为0.5小时。
2、测量风速测量测点距地面1.5米高的风速，时间间隔为0.5小时。
（三）数据整理1、整理每隔0.5小时的温度、湿度、风速数据2、绘制温度/时间、湿度/时间曲线图3、在曲线图上附注各测点的平均风速四、结论根据所测数据，分析造成不同楼层，不同朝向的房间的热环境状况差异的原因，进行对比分析，并思考解决的方案，为建筑设计、室内设计提供方案设计和选型依据。
实验二围护结构传热系数的测量一、实验目的和要求围护结构的传热系数是建筑设计工作者在进行建筑热工设计时所需掌握的重要热工指标之一，对于实际建成的建筑物，其围护结构的传热系数(热阻)不仅与组成的材料导热系数有关，而且与其构造，材料含湿态，砂浆性能和砌筑质量等有关。
因此要鉴定一幢建筑物的热工性能时，通常采取实测手段，而对围护结构的传热系数测试是主要的内容之一。

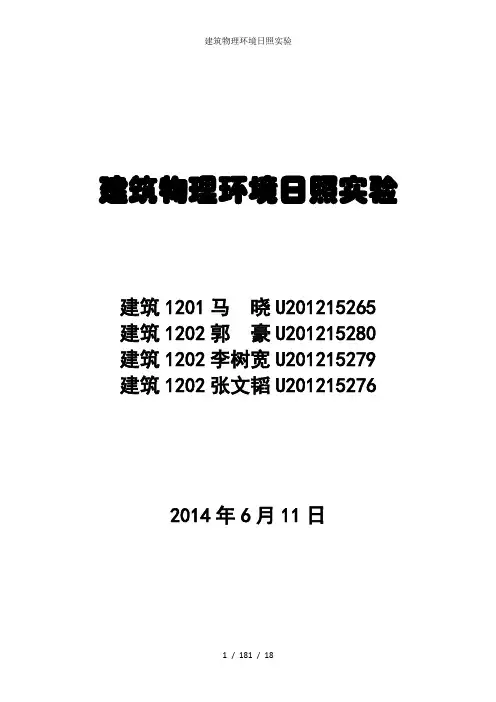

建筑物理环境日照实验建筑1201马晓U201215265建筑1202郭豪U201215280建筑1202李树宽U201215279建筑1202张文韬U2012152762014年6月11日一、实验目的：日照对于建筑造型技术、建筑使用功能、卫生条件等都有密切关系。
建筑设计工作者应重视建筑日照的设计。
通过测量同一建筑在不同季节的一天里的日影变化情况，从而了解不同情况下光影对此建筑的采光等方面的影响大小，从而为建筑的改造或其他建造工程提供资料支持。
二、测量仪器：建规学院模型室三参数日照仪三、实验原理：1.日照仪：是根据地球绕太阳运动的规律设计的。
由于地轴和黄道面约成66°33′的交角进行运行，使太阳光线直射地球的范围一年中在南北纬23°27′之间作周期变化，可以用太阳光线与地球赤道面的夹角表示，称赤道角d。
赤道角从赤道面算起，向北为正，向南为负。
所以夏至点赤纬为+23°27′冬至点赤纬为﹣23°27′，春秋分为0°。
因此计算日期时，以春分3月21日~22日，秋分9月22日~23日为零度，并可粗略地认出赤纬分度每度为四天来计算日期。
2.平行光源：试验中以大型探照灯作为光源，射出平行光线，并放在日照仪正方运作太阳。
3.工作原理：根据地球绕太阳运行的规律，太阳的高度角与方位角取决于地理纬度、赤纬度及时角3个参数。
而当太阳的高度角及方位角确定后，棒与影的关系也就可以确定，故在三参数日照仪上的建筑物模型，在模拟的太阳光照射下，就可直接观察。
日照仪盘I为赤道平面，根据太阳光线与地球赤道面所夹的圆心角为赤道角的定义，显然旋转赤道平面盘I与太阳光线所形成的角极为赤纬角。
并从赤道面算起向北为正，向南为负。
即I向下倾斜23°27′为冬季，向上倾斜23°27′为夏至。
日照仪盘Ⅱ中心端有一轴绕地轴旋转。
显然，盘Ⅱ为时间度盘，中12时为正南，顺时针为正，反时针为负。
《建筑物理实验》课程教学大纲一、课程性质及教学目标建筑物理是建筑学专业的专业基础课，通过实验使学生加深对某些物理量和某些建筑环境技术问题的理解和认识，使学生掌握基本的实验技能，培养学生观察、分析实验现象的能力，正确处理实验数据和分析实验结果的能力。
培养学生良好的工作作风和团结协作的精神。
二、教学内容及要求（一）建筑日照实验（4学时）掌握通过三参数日照仪获得任意日期和时刻，任意地点的太阳高度角和方位角，在日照仪上直接绘制棒影图，并通过模型观测出该地区该日期的建筑群体阴影变化情况，建筑物的朝向与间距的关系。
（二）建筑围护结构热流温度观察实验（4学时）掌握使用墙体保温性能检测装置和温度热流自动巡回检测仪进行建筑围护结构的热流与温度观察并获得相应实验数据的方法。
（三）人工天穹采光实验（3学时）通过在人工天穹内通过模型了解窗口位置、室内表面的光特性对室内采光的影响。
了解室内采光受到室外天然光状况、窗口高度、大小等多个因素影响。
（四）室内光场（照明）测定分析实验（3学时）利用照度计进行不同照明状况下光场测定。
检测照明设计效果、了解不同照明实况、分析比较设计方法。
了解室内光场照明效果受到光源数量、位置等多方面因素影响。
（五）用声级计测量声压级和A声级实验（3学时）使用声级计现场实测某声源的A声级和C声级。
掌握声级计的用法，并加强对声压级和A声级理解。
（六）建筑材料吸声系数的测定实验（3学时）利用驻波产生的声压极大值和声压极小值，求得材料的吸声系数。
掌握测试材料吸声系数的一般方法，了解工程上常用吸声材料的性能。
本课程重点内容：建筑实验原理本课程难点内容：建筑实验仪器使用三、考核方式实验成绩包括实验报告和出勤情况，出勤情况总成绩的30%，实验报告占总成绩的70%。
四、教学方法与手段以学生实际操作为主，结合教师现场演示、指导。
六、参考书1、建筑物理实验,中国建筑工业出版社七、说明1、先修课程《建筑物理》理论课程。
建筑物理实验报告（建筑日照实验）班级：建筑172班*名：***学号：*********指导教师：***建筑物理实验室2019年10月实验日期：10.23小组成员：朱昭江刘耀雄戴恩泽李佳齐袁少臣胡震宇学生成绩：实验题目：建筑日照实验实验目的：了解三参数日照仪工作原理，了解棒影日照图的作用，通过日照仪直接获得任意地点、任意日期、任意时刻的太阳高度角和方位角；在日照仪上直接绘制棒影图；观察该地、该日，阴影变化情况实验内容：1、测试地区春秋分、夏至、冬至日的日出时间、日没时间，以及每隔一小时太阳的高度角和方位角。
2、绘制地区夏至日、春秋分、冬至日的日照棒影图。
实验步骤：1.棒影调零：将纬度盘刻度置于零点，时间刻度盘置于12点，赤纬度刻度盘位于3月21日春分和9月22日秋分的日期位置上，同时锁紧两端旋钮以固定该位置。
挪动日照仪的位置，使棒处于无影的状态。
2.实验过程松开锁紧的旋钮，调节纬度盘、赤纬度盘，将其调到北纬23度和3月22日（汕头市）。
从12点开始测，松开时间刻度盘旋钮，转动支架，每隔一个小时测一次日照情况，测的是早上的时间，在每一个位置处记录影子尖端在图纸上的位置，并计算其影长、高度角、方位角等数据，分别记录三个季节的对应数据，记录完毕之后再图纸上绘制处棒影图（下午棒影图与上午对称）。
实验测试表格及简单说明：汕头北纬23°春分汕头 北纬23°夏至汕头 北纬23°冬至北纬23°春分 1.测量棒影图：时间 项目日出 日没 6 7 8 9 10 11 12 5：20 18：40 18 17 16 15 14 13 方位角A S112°-112° ±111° ±108° ±103°±99.5° ±96.0° ±93.5° 0° 影 长 L （cm ） ∞∞ ∞ 10.5 6.8 4.3 2.5 1.2 0 高度角h S 5.7°5.7°12° 19.6° 27.7° 38.3° 50.2° 62.0°90° 影的方位角A S ’ A S ’=A S +1800时间 项目日出 日没 6 7 8 9 10 11 12 6：50 17：10 18 17 16 15 14 13 方位角A S64° -64° ±68°±61° ±55° ±45° ±32° ±18°0° 影 长 L （cm ） ∞∞ ∞ 31.6 18.1 10 7.3 5.8 5.3 高度角h S 4.3°4.3° 04.6° 9.8° 14.2° 62.0° 16.7°影的方位角A S ’ A S ’=A S +18002.真实棒影图：北纬23°夏至1.测量棒影图：2.真实棒影图：北纬23°冬至：1.测量棒影图：2.真实棒影图：实验结果分析及结论：一：春分棒影日照分析春分方位角随时间变化图1009080706050403020106，187，178，169，1510，1411，1312方位角春分影长随时间变化图2520151056，187，178，169，1510，1411，1312影长1.数据结论：春分时期，在上午，太阳的方位角随着时间的变化，太阳的方位角逐渐变小，下午则随着时间的变化，太阳的方位角逐渐变大。
建筑物理实验报告．————————————————————————————————作者: ————————————————————————————————日期:ﻩ建筑物理实验报告[建筑热工、建筑光学和建筑声学实验]ＸＸXＸXXXＸXＸXXXＸ建筑物理实验报告第一部分建筑热工学实验(一）温度、相对湿度1、实验原理:通过实验了解室外热环境参数测定的基本内容;初步掌握常用仪器的性能和使用方法;明确各项测量的目的；进一步感受和了解室外气象参数对建筑热环境的影响。
2、实验设备:TＥＳTO １75H1温湿度计3、实验方法：`（1)在测定前10ｍin左右，把湿球温度计感应端的纱布用洁净水润湿。
（2)若为手动通风干湿球温度计，用钥匙上紧上部的发条,并把它悬挂于测点。
待３～4min,当温度计数值稳定后,即可分别读取干、湿球温度计的指示值。
读数时,视平线应与温度计水银面平齐。
先读小数,后读整数。
(３）根据干湿球温度计的读数，获得测点空气温度。
（４)根据干、湿球温度计读数值查表，即可得到被测点空气的相对湿度。
４、实验结论和分析室内温湿度仪器:TESTO 1７5H1５.对测量结果进行思考和分析根据测量的数据可以看出,室内各处的温度及湿度较为平均。
暖气上方的区域温度较高而导致相对湿度较低。
桌子由于靠近暖气，所以温度较高。
柜子由于距离暖气较远,温度相对较低，较为接近室内的平均气温。
门口处由于通风较好，温度较低，湿度相对较高。
位置湿度(%)温度（℃)暖气上方A 24.5 17．５ 桌面上方B 25.6 17.0 南边靠墙柜子C 25.5 16.８ 室内门口处D2５.116.５(二)室内风向、风速1、实验原理：QDF型热球式电风速计的头部有一直径约0.８mm的玻璃球,球内绕有镍镉丝线圈和两个串联的热电偶。
热电偶的两端连接在支柱上并直接暴露于气流中。
当一定大小的电流通过镍镉丝线圈时，玻璃球的温度升高,其升高的程度和气流速度有关。
,.建筑物理实验报告班级：姓名：学号：指导教师：建筑物理实验室2013年10月实验日期：小组成员：学生成绩：实验题目：建筑日照实验实验目的：通过日照仪可直接获得任意地点、任意日期、任意时刻的太阳高度角和方位角；也可在日照仪上直接绘制棒影图；对造型较为复杂的建筑模型单体或群体进行直观的实验，观察该地、该日，建筑周围的阴影变化情况。
室内日照时间、日照面积以及遮阳板遮蔽情况。
也可用来观察建筑物朝向与间距的关系，用以研究日照设计问题。
实验内容：1.测试某地区某日的日出时间、日没时间，以及每隔一小时太阳的高度角和方位角。
2.绘制某地区夏至日、春秋分、冬至日的日照棒影图。
3.测试两栋建筑模型之间的相互遮挡情况及日照时间。
实验步骤：棒影调零:将纬度盘刻度置于零点，时间刻度盘置于12点，赤纬度刻度盘（即季节表）位于3月21春分/9月22秋分的日期位置上，同时锁紧两端旋钮以固定该位置。
挪动日照仪位置，使棒影处于无影状态。
2.松开锁紧的旋钮，调节纬度盘、赤纬度盘，调到要测的地理纬度和日期，再锁紧旋钮。
松开时间刻度盘旋钮，转动支架，可测出不同时间的日照情况，直接在地平面上铺纸绘制棒影图。
实验测试表格及简单说明：实验结果分析及结论：夏至日太阳高度最大，冬至日最小；冬至日白昼时间短，夏至日白昼时间长；通过实验，我们利用棒影图可以分析出所测地区的建筑物的阴影区和日照区，也可以确定建筑物受日照时间和所采用的遮阳尺寸，从而确定建筑物的准确朝向和建筑物间距的选择实验对你的启发：这次日照实验对于我来说收获良多具体如下1.动手能力对于需要精确数据的实验、作业、甚至工作生活都是极其重要的，只有不断锻炼，提高自己的动手能力，才能保质保量的完成任务2.团队的力量是不容忽视的。
有些事情与个人能力的高与低没有太大关系，只要团队中的每个人员能够了解自己的定位，各司其职，各自发挥自己的特长，才能为整个团队奉献出完美的一块拼图，最后完善整项工作。
3.前期的准备对于实验的完成非常重要。
建筑物理实验报告篇一：华中科技大学建筑物理实验报告日照实验建筑物理建筑日照实验实验名称：建筑日照实验实验地点：南四楼建筑物理实验室实验时间：2019年5月11日小组成员：指导老师：一：实验目的与要求日照对于建筑造型艺术，冬季取暖，夏季防热和卫生条件等都有密切的关系，建筑设计工作者应重视建筑日照的设计。
求解日照问题的方法有计算法、图解法和模型实验法。
本实验所用的就是模型实验法，通过日照仪直接获得任意地点、任意日期和时刻的太阳高度角和方位角，也可以在日照仪上直接绘制棒影图，或对造型较为复杂的建筑模型单体或群体进行直观的实验，研究日照设计问题。
本实验要求学生了解好实验原理和方法，掌握模型实验的操作方法。
二：实验原理根据地球绕太阳运行的规律（图2-51所示）。
由于地轴和赤道面成66°33′的交角，使太阳光线直射地球的范围一年中在南北纬23°27′之间作周期变化，形成北回归线23°27′和南回归线-23°27′。
太阳光线与地球运行赤道面所夹的角，称为赤纬角，赤纬角从赤道面算起，向北为正，向南为负。
所以夏至点赤纬角为+23°27′，冬至点赤纬角为-23°27′，春秋分为0°。
因此计算日期时，以春分3月21日～22日、秋分9月22日～23日为零度，并可粗略地认为赤纬分度为四天来计算日期。
三：实验仪器本实验所使用的仪器为三参数日照仪，图2-52为仪器的构造示意图。
三参数日照仪器通过调节赤纬调节螺旋、地理纬度调节螺旋以及时间定位螺旋来模拟地球上任意地点、任意时间的当地日照情况。
通过竖立在地平面盘上的投影针的影长和方位，可以确定太阳的方位高度角。
实验记录下的一天中不同时段的太阳高度方位角，然后绘图出棒影图得出一天中太阳的射影轨迹。
四、实验内容2提前制作一个适当比例的模型。
2利用日照仪测试模型建筑所在地冬至日的日出时间，日落时间，以及每隔。

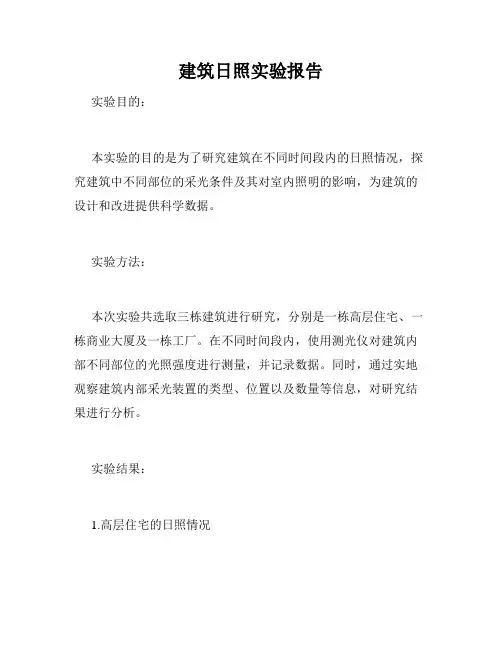

建筑日照实验报告实验目的：本实验的目的是为了研究建筑在不同时间段内的日照情况，探究建筑中不同部位的采光条件及其对室内照明的影响，为建筑的设计和改进提供科学数据。
实验方法：本次实验共选取三栋建筑进行研究，分别是一栋高层住宅、一栋商业大厦及一栋工厂。
在不同时间段内，使用测光仪对建筑内部不同部位的光照强度进行测量，并记录数据。
同时，通过实地观察建筑内部采光装置的类型、位置以及数量等信息，对研究结果进行分析。
实验结果：1.高层住宅的日照情况在清晨和晚间，住宅的西侧阳台光照较弱，需要较强的室内照明。
在中午，阳台的光照强度较大，但西侧的房间光线较暗。
整个住宅的室内采光状况良好，阳台植物对于室内采光也存在一定的帮助。
2.商业大厦的日照情况商业大厦的南侧玻璃幕墙提供了良好的室内采光，光照强度较高。
南侧走廊的光照也相对较好，但由于楼层比较高，上层的光线不够柔和。
北侧的室内采光较弱，需要适当增加照明设备。
3.工厂的日照情况工厂建筑的室内采光情况较为复杂。
在建筑的东侧和西侧，由于大量的玻璃幕墙，能够得到良好的光照。
但是在中午，阳光较为强烈，南向玻璃幕墙的光照强度较大，需要适当采取遮阳措施。
在北侧，则需要增加照明设备。
实验结论：根据实验结果，可以得出以下结论：1.建筑的外立面中南向的采光条件最好，需要在设计和改善建筑中充分利用。
2.建筑内部不同部位的采光条件存在较大差异，需要根据具体情况选择合适的照明设备进行补充。
3.适当的植物摆放可以起到一定的室内采光效果，合理利用不同部位的采光条件可以减少对于人工照明的需求，提高建筑的节能性。
4.在南向玻璃幕墙的采光保证的同时，也需要采取遮阳等措施调节光线强度，以保证室内舒适度。
实验数据供参考：时间位置光照强度（Lux）10:00 高层住宅南向窗户 70010:00 高层住宅西向窗户 200 12:00 商业大厦南向玻璃幕墙 1200 12:00 商业大厦北向窗户 400 14:00 工厂东向玻璃幕墙 800 14:00 工厂南向玻璃幕墙 2800 14:00 工厂西向玻璃幕墙 1200 14:00 工厂北向窗户 400(原始数据未调整)。
建筑热工部分实验一室内外热环境参数的测定一、实验目的通过实验，使学生了解室内外热环境参数测定的基本内容，初步掌握常用仪器仪表的性能和使用方法，明确各项测定应达到的目的。
室内外热环境参数的测定共有三个部分的内容：（一）温度的测定；（二）空气相对湿度的测定；（三）气流速度的测定。
二、实验仪器TES1361C温湿度计三、测定的方法与步骤（一）温度的测定本试验与试验（二）空气相对湿度的测定共同完成，通风干湿球温度计中干球温度计的指示值即为室内的温度。
记录在试验报告表1中。
（二）空气相对湿度的测定1、仪器：通风干湿球温度计，2人一组。
2、将通风干湿球温度计挂于支架上，感温包部距地面高1.5m，在每次测定前5分钟（夏季）至10分钟（冬季）用蒸馏水均匀浸润湿求感温包纱布。
用钥匙上紧发条后，戴3~4分钟等温度计读值稳定后，即可分别读取干、湿球温度计的指示值。
读值时要先读小数，后读整数。
记录在实验报告表2中，并查出相对湿度。
（三）气流速度的测定1、设备：QDF热球式电风速仪，2人一组。
2、步骤：⑪使用前观察电表的指针是否指于零点，如有偏差可轻轻调整电表上的机械零螺丝，使指针指向零点。
⑫“校正开关”置于“断”的位置，“电源选择”开关置于所选用电源处。
用仪器内部电源，将四节一号电池装在仪器底部电池盒内，“电源选择”开关拨至“通”的位置。
⑬将测杆插在插座上，测杆垂直向上放置，螺塞压紧，使探头密闭，“校正开关”置于“满度”的位置，慢慢调整“满度粗调”和“满度细调”两个旋钮，使电表在满刻度的位置。
⑭“校正开关”置于“低速”的位置，慢慢调整“零位粗调”和“零位细调”两个旋钮，使电表指在零点的位置。
⑮轻轻拉动螺塞，使测杆探头露出，即可进行0.05~5米/秒风速的测定，测量时探头上的红点面对风向，从电表上读出风速的大小，根据电表上的读数，查阅所供应的校正曲线，查出被测风速。
(6) 如果5~30米/秒的风速，在完成3、4 步骤后只要将“校正开关”置于“高速”位置，即可对风速进行测定，根据电表读数查阅所供应得高速校正曲线。
实验题目：建筑热工参数测定实验实验步骤：1. 运用电子微风仪，将电子微风仪放置在室外阳面开阔地迎风测量并读数，将电子微风仪放置在室外阴面开阔地迎风测量并读数；在走廊选择四个点，确定无其它干扰后读数；将电子微风仪分别放置在室内阴阳面教室内测量并读数。
2. 运用温湿度计，将温湿度计分别放置在室内阴阳面教室，室外阴阳面空地以及走廊的四个测量点进行测量，待其稳定后读数。
3. 运用数字温度仪，分别在室内阴阳面教室内距离墙脚0m、0.5m、1m、1.5m处测量，待其稳定后读数；分别在室内阴阳面教室内与墙脚有0m、0.5m、1m、1.5m高差处测量，待其稳定后读数。
分别在室外阴阳面距离墙脚0m、0.5m、1m、1.5m处测量，待其稳定后读数；分别在室外阴阳面教室内与墙脚有0m、0.5m、1m、1.5m高差处测量，待其稳定后读数。
实验测试表格及简单说明：表一：空气温湿度及风速数据表实验结果分析及结论：结果分析：1.温度：室内温度明显高于室外，室外阳面温度高于室外阴面温度，阳面教室温度高于阴面教室温度层数越高，温度越高，阳面教室温度最高。
建筑物室内外阳面与阴面的表面温度相比，无论是墙面还是地面的表面温度，阳面的表面温度都要远高于阴面的表面温度。
室外地面表面温度随距墙距离的变化而变化；墙面温度随距地距离的变化而变化。
由于受到天气与地面材质的不同影响，室外墙面和地面温度随距离不同而产生不同变化室内外墙面表面温度随高度的增高普遍呈增高趋势。
外墙面受其他因素影响有轻微波动。
2.湿度室内外湿度变化较大，室内湿度明显高于室外湿度，而室内不同地点的湿度变化则不大，在一定的范围内浮动。
室内外湿度变化受到多方面因素影响，例如阴阳面、周边的绿化情况等不同，在不同地点测出的湿度数据统计结果处于上下波动的状态。
大体上室内外各地方的湿度变化不明显，在一定的范围内浮动，阳面的湿度相对于阴面较小3.风速室外风速远大于室内，阳面的风速达到1.6m/s，远大于阴面。
建筑物理实验报告班级：姓名：学号：指导教师：建筑物理实验室2012年11月实验日期：2012年10月29日小组成员：xx、xx、xx、xx、xx学生成绩：实验题目(一)：建筑热工参数测定实验实验目的：1、了解热工参数测试仪器的工作原理；2、掌握温度、湿度、风速的测试方法，达到独立操作水平；3、利用仪器测量建筑墙体内外表面温度场分布，检验保温设计效果；4、测定建筑室内外地面温度场分布；可通过对室外环境的观测，针对住宅小区或校园内地形、地貌、生物生活对气候的影响，进而研究在这个区域内的建筑如何应用有力的气候因素和避免不利的气候影响实验内容：1.测定建筑室内外热工参数2.测定建筑墙体内外表面温度，检验保温效果。
3.测定建筑室内外地面温度场分布。
4.测定住宅小区或校园内建筑环境气候。
实验测试表格及简单说明：日期：2012年10月29日地点：吉林建筑工程学院实验楼天气：雪建筑周围环境描述：该建筑为弧形平面，建筑四周有绿化，位置处在校园圆形建筑群之中。
建筑材质说明：该建筑室外墙面为深咖色贴砖，室内墙面为白色墙面。
室外地面为灰色面砖铺路砖，室内地面为浅色光滑地砖。
空气温湿度及风速数据表表面温度数据表地点室外地面与墙距离外墙距地高0 0.5 1 1.5 0 0.5 1 1.5 ＋－＋－＋－＋－＋－＋－＋－＋－表面温度3.7 2.8 5.0 2.7 4.7 2.6 4.3 2.4 3.7 2.8 3.6 3.3 3.4 2.9 3.0 2.7 3.6 2.9 4.9 2.5 4.6 2.8 4.5 2.3 3.6 2.9 3.4 3.1 3.6 2.8 2.9 2.8 3.7 3.0 4.9 2.8 4.8 2.7 4.4 2.4 3.7 2.8 3.3 2.9 3.7 2.7 2.9 3.0备注+：阳面 -：阴面单位：米表面温度数据表地点教室地面与墙距离教室墙面距地高0 0.5 1 1.5 0 0.5 1 1.5 ＋－＋－＋－＋－＋－＋－＋－＋－表面温度15.7 8.4 16.4 8.9 16.2 9.0 15.9 9.1 15.7 8.4 16.0 9.1 16.4 10.3 16.8 10.114.9 8.7 17.3 8.7 16.7 9.5 15.8 9.5 15.9 8.7 16.1 9.3 16.7 10.0 16.7 10.115.5 9.0 16.9 8.6 16.4 9.3 15.8 9.4 16.1 9.1 15.8 9.3 16.8 10.2 16.6 10.2备注+：阳面 -：阴面单位：米地点室外阳面室外阴面一廊二廊三廊四廊阳面教室阴面教室气温9.3 5.8 11.6 15.9 15.6 16.4 16.4 15.7 湿度36.8 47.4 32.2 28.5 27.1 33.1 45.5 33.6 风速0.35 0.44 0.32 0.26 0.07 0.06 0.03 0.05 备注一、二、三、四廊分别为一、二、三、四层的廊道根据实验数据绘制曲线空气气温数据表空气湿度数据表空气风速数据表实验结果分析及结论：1.建筑室内风速明显小于室外风速，是由于建筑的墙体、屋顶等构件的遮挡作用。
但保证建筑的正常使用功能，建筑的房间内有一定的空气流动，可以加强人体的对流和蒸发散热，提高人体的热舒适感觉，改善人们的工作和生活条件。
建筑物中的自然通风，是建筑物的开口处（门、窗、过道等）存在着空气压力差而产生的空气流动，但由于测量时间选择在冬季，东北地区为了室内的保暖很少开窗，所以建筑室内的风速较低，不利于室内外气流交换、排除湿气和新鲜空气的进入量。
室内四层的风速基本保持不变，室内的密封效果较好。
2.建筑室外的湿度明显低于室内的湿度，舒适的热环境要求空气中有适量的水蒸气，以保持适宜的相对湿度。
湿度过大或者过小不仅给人带来不舒适感，而且还会影响维护结构的性能，甚至对保温构造产生不利影响。
建筑的湿度较高的原因可能是室内通风组织不合理。
3.建筑室内的温度明显高于室外的温度，是由于冬季东北的冬天较冷，建筑外墙和屋顶都采用保温构造的形式，室内多采用暖气保暖，以保证室内可以达到人们正常生活的温度。
建筑楼上的温度明显高于楼下的温度，尤其是一层的温度较低，因为一层对外的开口较多，与外面的空气流动交换较频繁。
4.建筑东西两侧山墙的温度没有建筑中间的温度高，原因是山墙的与室外的接触面积较大，传导的热量较多，因此温度较低；建筑阳面的温度大于阴面的温度，原因是阳面接受的太阳的热辐射较多，因此温度较高。
实验对我的启发：1.好的建筑是多方面的，但建筑的实用性和耐用性却是最基本的。
作为建筑设计人员不可为了单纯的形体组合的优美或者形式上各种需要而忽略最基本的两点。
本次试验，让我认识到，建筑即使在形式上再突出，如果不实用的话，是不能称得上是一个好建筑的。
我们所测的这栋楼，在建筑保温性能上有待加强，严寒的冬季教室内部却不是一个温暖的环境，我们学生连待下去的欲望都没有，更别指望我们学生在里面学习了。
所以，学校既然盼望我们学生好好学习，就必须创造一个非常实际的温暖的室内环境。
2.而作为建筑设计师，在这个方面有义不容辞的义务和责任。
作为建筑师就是在一个建筑的起始阶段就应该也是可以把建筑的实用性和耐久性解决好的。
这是基本，在这个上面再去谈其它。
如若没有这个基础就犹如汽车没有轮胎一个样，是没法再往前走的。
3.自然中很多有利的条件，作为设计师应该尽可能的一一利用起来。
必然，阳光，水，空气，风，树木，植被等等等的。
这样，建筑的成本是会大大减少的，何乐而不为呢。
实验题目(二)：建筑日照实验日期：2012年10月29日地点：吉林建筑工程学院实验目的：通过日照仪可直接获得任意地点、任意日期、任意时刻的太阳高度角和方位角；也可在日照仪上直接绘制棒影图；对造型较为复杂的建筑模型单体或群体进行直观的实验，观察该地、该日，建筑周围的阴影变化情况。
室内日照时间、日照面积以及遮阳板遮蔽情况。
也可用来观察建筑物朝向与间距的关系，用以研究日照设计问题实验内容：1.测试锦州地区夏至日、春秋分、冬至日的日出时间、日没时间，以及每隔一小时太阳的高度角和方位角。
2.绘制锦州地区夏至日、春秋分、冬至日的日照棒影图。
计算步骤：锦州地区地理纬度（Ф=41.12（41°07′））步骤一：计算锦州冬至日、夏至日和春秋分日的日出日没时刻：冬至日：δ=—23.45 cosΩ=—tg41.12×tg(-23.45)可得Ω=67.75=±4时52分即锦州冬至日日出时刻为-4时52分+12=7时08分日没时刻为4时52分+12=16时52分夏至日：δ=23.45 cosΩ=—tg41.12×tg23.45可得Ω=112.25=±7时48分即锦州夏至日日出时刻为-7时48分+12=4时12分日没时刻为7时48分+12=19时48分春秋分日：δ=0 cosΩ=—tg41.12×tg0可得Ω=90=±6时即锦州春秋分日日出时刻为-6时+12=6时日没时刻为6时+12=18时步骤二：计算夏至日方位角As，太阳高度角hs及影长H′Ф=41.12 δ=23.45太阳高度角hs：①日出日落太阳高度角: 0②正午时刻太阳高度角: hs=90-(Ф-δ)=72.38③Ω=15t早上6时Ω=-90 7时Ω=-75 8时Ω=-60 9时Ω=-45 10时Ω=-30 11时Ω=-15同理可得7时hs=26.14 8时hs=37.42 9时hs=48.66 10时hs=59.38 11时hs=68.37方位角As:①日出日落方位角：cosAs=—sinδ／cosФ，得As=121.89②正午时刻方位角: 0③早上6时：cosAs=（sinhs*sinФ-sinδ）/(coshs*cosФ) 求得As=108.07同理求得7时As=-99.25 8时As=-89.92 9时As=-79.00 10时As=-64.18 11时As=-40.08设棒高H为1cm，求H′日出日没：H′=∞早上6时: H′=Hctghs=3.68早上7时：H′=Hctghs=2.03早上8时：H′= Hctghs=1.31早上9时：H′= Hctghs=0.88早上10时：H′= Hctghs=0.59早上11时：H′= Hctghs=0.40早上12时：H′= Hctghs=0.32锦州夏至日棒影长度计算表时间项目日出日没 6 7 8 9 10 11 12 4:12 19:18 18 17 16 15 14 13方位角A S-121.89+121.89±108.07±99.25±89.92±79.00±64.18±40.08影长 L ∞∞ 3.68 2.03 1.31 0.88 0.59 0.40 0.32高度角h S0 0 15.20 26.17 37.42 48.66 59.38 68.37 72.38 影的方位角A S’19时 4时18分 12分日日18 没出 617 7北纬41.12夏至 0 16 815 914 13 12时 11 10计算春秋分日方位角As，太阳高度角hs及影长H′Ф=41.12 δ=0太阳高度角hs：①日出日落太阳高度角: 0②正午时刻太阳高度角: hs=90-(Ф-δ)=48.88③Ω=15t早上6时Ω=-90 7时Ω=-75 8时Ω=-60 9时Ω=-45 10时Ω=-30 11时Ω=-15④早上6时：sinhs=sinФ*sinδ+cosФ*cosδ*cosΩ hs=0同理可得7时hs=11.24 8时hs=22.13 9时hs=32.19 10时hs=40.73 11时hs=46.69方位角As:①日出日落方位角：cosAs=—sinδ／cosФ，得As=90②正午时刻方位角: 0③早上6时：cosAs=（sinhs*sinФ-sinδ）/(coshs*cosФ) 求得As=-90同理求得7时As=-80.01 8时As=-69.21 9时As=-56.67 10时As=-41.28 11时As=-22.17设棒高H为1cm，求H′日出日没：H′=∞早上6时: H′=∞早上7时：H′=Hctghs=5.03早上8时：H′= Hctghs=2.46早上9时：H′= Hctghs=1.59早上10时：H′= Hctghs=1.16早上11时：H′= Hctghs=0.94早上12时：H′= Hctghs=0.87锦州春秋分棒影长度计算表时间项目日出日没 6 7 8 9 10 11 12 6:00 18:00 18 17 16 15 14 13方位角A S-90 +90 ±90±80.01±69.21±56.67±41.28±22.17影长 L ∞∞∞ 5.03 2.46 1.59 1.16 0.940.87 高度角h S0 0 0 11.24 22.13 32.19 40.73 46.69 48.88 影的方位角A S’A S’=A S+1800北纬41.12 春秋分 0 棒高1:10018时日没 1 6时日出217 3 7416 5 86715 14 13 12时 11 10 9计算冬至日方位角As，太阳高度角hs及影长H′Ф=29.87 δ=-23.45太阳高度角hs：①出日落太阳高度角: 0正午时刻太阳高度角: hs=90-(Ф-δ)=25.38②Ω=15t早上6时Ω=-90 7时Ω=-75 8时Ω=-60 9时Ω=-45 10时Ω=-30 11时Ω=-15③上午6时：sinhs=sinФ*sinδ+cosФ*cosδ*cosΩ hs=-④理可得7时hs=- 8时hs=4.78 9时hs=13.08 10时hs=19.64 11时hs=23.90方位角As:①日出日落方位角：cosAs=—sinδ／cosФ，得As=58.11②正午时刻方位角: 0③早上：6时cosAs=（sinhs*sinФ-sinδ）/(coshs*cosФ) 求得As=-同理求得7时As=- 8时As=-52.84 9时As=-41.74 10时As=-29.13 11时As=-15.05设棒高H为1cm，求H′日出日没：H′=∞早上6时:H′=-早上7时：H′=-早上8时：H′= Hctghs=11.98早上9时：H′= Hctghs=4.3早上10时：H′= Hctghs=2.8早上11时：H′= Hctghs=2.26早上12时：H′= Hctghs=2.11锦州冬至日棒影长度计算表 时间 项目日出 日没 6 7 8 9 10 11 127:0816:52181716151413方位角A S - 58.11 + 58.11 ± ----- ± ----- ±52.84 ±41.74 ±29.13 ±15.050 影 长 L ∞∞----- ----- 11.984.3 2.80 2.262.11 高度角h S 0----- ----- 4.78 13.08 19.64 23.9025.38 影的方位角A S ’A S ’=A S +1800北纬41.12 冬至 0 棒高1:1001234516 8 15 14 13 12时 11 10 9实验对我的启发：1.通过建筑日照物理实验过程，我学会了制作棒影日照分析图的制作。
