下载文档原格式
浅谈沥青路面压实度摘要：沥青混凝土路面的早期损坏很大程度与施工压实质量有关。
本文结合实际经验总结了影响沥青路面面层压实度的因素，提出控制沥青混凝土路面压实度的一些有效措施。
关键词：沥青路面压实度温度压实工艺沥青混凝土路面施工的成败与否，压实是最重要的工序。
许多公路沥青混凝土路面发生早期损坏，大多数与压实质量控制有关。
一、影响沥青路面面层压实度的因素（一）材料性能对压实度的影响1.集料级配优劣直接影响路面压实度粗集料和细集料配比以及矿粉等组成原料的比例对沥青混合料的压实度有直接影响。
经实验发现：在其他指标相同的情况下，从粗到细均匀级配的混合料较易压实，粗集料比例大的的沥青混合更易获得所需的孔隙率。
只有从粗到细均匀级配的混合料较易压实，而且取得的孔隙率是符合要求的。
2.沥青粘度决定颗粒移动效果从而影响压实度沥青粘度对沥青混合料强度有直接的影响，并影响着混合料的压实度。
沥青粘度高时，骨料会被高粘度的沥青锁住导致移动性不好，压实时由于骨料移动不畅，造成密实度不够；沥青粘度低时，骨料不会被沥青锁住移动性较好，压实时由于骨料移动通畅，密实度相对较高。
在给定的温度下，低粘度的沥青比高粘度的沥青达到的密实度要高，通过升高压实温度，高粘度沥青能达到与低粘度沥青一样高的压实度。
（二）混合料的温度沥青的粘度受温度的影响而升高或降低，在初压时温度过高或过低都应避免，当碾压温度过高时，沥青粘度低，混合料易错位活动，推移现象较严重，还易出现裂纹。
当碾压温度过低时，沥青粘度低又难以压实，如过度碾压就会出现开裂现象。
（三）压实工艺压实程序分初压、复压、终压，初压的目的是整平和稳定混合料，同时为复压创造条件，是压实的基础。
复压的目的是使混合料密实、稳定、成型，混合料的密实程度取决于这道工序。
终压的目的是消除轮迹，最后形成平整压实面。
（四）压路机的型号我国常用的沥青路面压路机主要有:静力光轮压路机、轮胎压路机和振动式压路机，不同的压路机有各自的特点，选择合适的压路机，可使沥青路面面层的压实度得到保证。
AC-20沥青中粒式沥青混凝土中面层试验段首件总结报告审批审核编制总承包部二〇二一年十一月一、首件工程概况1.试铺路段：桩号为：K0+640-K1+040右幅，横坡2%，设计宽度11-14m，厚度6cm，。
2.结构类型：6cmAC-20沥青混凝土中面层3.施工日期：2021年11月20日12点4.天气情况：多云转晴，25-31℃，西风2级。
在试铺前，项目部按已编制的实施性施工组织设计制定了施工方案，在机械设备的维修和保养、原材料的组织进场与检测、沥青混凝土配合比的申报、拌和机的调试、试拌岗位责任的明确、施工人员的技术交底、中面层的自检及报检等方面做好了各项准备工作，并在人员组织、机械设备、原材料检测等方面严格按照总包部公司下发的技术性文件及设计要求组织施工，以确保沥青中面层的施工质量。
通过试验段试铺施工，主要确定并检验了采用的施工设备能否满足备料、拌和、摊铺和碾压及施工质量、进度等方面的要求，以及达到规定压实度的压实工艺与压实程序，明确了碾压时间、压实顺序、碾压温度、碾压速度、静压与振压最佳遍数，压路机类型组合等，并确定了沥青中面层松铺系数。
为沥青中面层大面积施工提供了相应的试验检测数据和依据。
二、批准的目标配合比和生产配合比具体原材料质量检测结果、目标配合比和生产配合比见附件。
三、机械设备和人员组成1、人员组织合理的施工是关系后续施工能否保证质量的关键，施工成立质量管理小组，由项目经理总体负责，项目总工全面负责现场，拌合、运输、摊铺、碾压分别设专人盯岗，现场配备人员如下：2、主要施工机械遵照合同要求，结合中面层的施工特点，配备足够数量和性能符合要求的机械设备。
表3.1-2现场主要机械设备安排表四、沥青沥青混凝土试拌（一）、拌和机拌和方式在目标配合比的基础上，为决定拌和楼的操作方式（如上料速度、数量、拌和时间、拌和温度等）验证拌和楼生产的沥青沥青混凝土的配合比设计及质量可行性，按生产配合比和拟定的试验路段拌和方式进行了沥青混凝土的试拌，对试拌沥青混凝土进行了马歇尔试验、抽提试验，通过沥青混凝土的试拌，得出以下几项相关数据：拌和机型号：三一重工LB500型产量：46t每次配料：4000kg拌和温度：石料温度180℃；沥青温度160℃拌和时间：45秒其中：干拌时间：5秒；湿拌时间40秒；加料卸料时间：加料顺序：2#→3#→4#→5#→6#→1#→矿粉延时，干拌5秒再入沥青拌和45-50秒，卸料时间5秒。
AC—20C沥青砼下面层试验段施工总结在业主、驻地办的支持和指导下，我项目部于2011年5月24日进行了AC-20C沥青下面层试验段的施工,截止5月26日已完成所有检测项目,现将试验段总结如下：一、试验路段概况1、施工时间：2011年5月24日,8:30——5：30。
2、施工桩号：K8+722。
5——K9+460（右幅)，施工长度为737.5米。
3、下面层结构类型：AC—20C沥青砼,设计厚度7cm，总宽度14.4m。
4、施工时天气情况：阴,气温14--17℃，偏北风4-—5级。
二、批准的目标配合比和生产配合比（一）目标配合比我部AC—20C普通沥青混合料目标配合比由＊**＊*采用马歇尔的设计方法设计。
1、原材料产地品种:沥青采用**牌A-70沥青、集料采用**石灰岩碎石、填料采用＊**产矿粉，上述材料经检测其各项技术指标均满足设计及技术规范JTG F40—2004的要求.2。
目标配合比设计过程从拌和场矿料堆中取各种矿料进行筛分，根据筛分结果确定矿料配合比,其矿料级配曲线基本上接近规范级配中值线，并为一条基本上圆顺的曲线。
按上述矿料配合比分别采用3。
41%、3.79％、4.49%、4。
78%、5.6%五种油石比制备沥青砼马歇尔试件，进行马歇尔试验确定最佳沥青用量为4。
32％,以此矿料级配及沥青用量作为目标配合比，供拌和机确定各冷料仓的供料比例、进料速度及试拌。
试验测得稳定度为10.58KN，流值为2.8mm,空隙率为4.4％，沥青饱和度为67。
4％，矿料间隙率为13。
6%。
密度为2.417g/cm3。
根据以上步骤，下面层AC—20C沥青砼目标配合比为：碎石1：碎石2：碎石3:石屑：矿粉=24％：26％:25％：24％:1％，最佳沥青用量为4。
32%，最佳油石比为4。
52％。
3、原材料及沥青混合料的各项指标检测详见目标配合比设计报告。
（二）生产配合比1、生产配合比设计过程将目标配合比所确定的冷料比例输入拌和楼控制室进行试拌，取各个热料仓的集料进行筛分试验。
改性沥青砼路面施工控制要点随着改性沥青的使用使沥青路面的路用性能大为改善，能够有效地阻止或延缓路面损坏的发生，提高抗永久变形，抗低温开裂、增强粘结力、抗老化及抗疲劳能力，延长道路使用寿命，但也给施工增加一定难度，根据以往施工经验，为确保改性沥青面层施工质量，对重点控制环节进行以下介绍。
一、原材料控制要保证路面施工质量，必须选料精良。
应采用招标采购的方式统一料源，收料时加强检测，保证原材料质量。
原材料堆放场地采用水泥混凝土硬化，防止泥土对材料污染，不同材料间用砖墙隔离。
各种材料应控制如下：1、沥青：选用合适的重交通沥青按照沥青混凝土路用性能的要求进行改性处理，通常掺入SBS进行沥青改性，掺量为沥青的4%—5%。
对改性沥青实行车车检测，检测合格后方可接收，并双方共同留样存档。
2、粗集料：应采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的碎石，采用反击式破碎机轧制，严格控制细长扁平颗粒含量，并在使用前进行水洗除尘。
3、细集料：采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的天然砂或机制砂，细度模数应在2.3-3.0之间，天然砂应严格控制含泥量，机制砂不得采用山场的下脚料。
4、填料：采用石灰岩等碱性石料经磨细得到的矿粉。
矿粉必须干燥、清洁。
拌和机回收粉料不得使用。
二、拌和站控制沥青拌和站在使用前由计量部门对自动计量部分进行了认真标定，确保计量准确，生产过程由计算机自动控制并配有良好的打印装置。
在使用中勤维护、保养，保证设备运行稳定，完好率高。
拌和场必须配备足够试验设备，满足混合料检测要求。
使用中要保证混合料拌合时间，确保混合料拌和均匀一致，无花白料，无结团成块或粗料分离现象，将混合料各项偏差均控制在允许范围内。
热拌沥青混凝土允许偏见表2。
热拌沥青混凝土允许偏差表1三、使用沥青混合料转运机防止摊铺过程中的离析和温度差异运输车在运输过程中不可避免地造成集料的离析和温度的降低。
在摊铺过程中料车两边的凉料将被挤到摊铺机料斗的两边且最后被送至刮板输送带，当下一车卸料时，凉料被送到螺旋输送器中熨平摊铺。

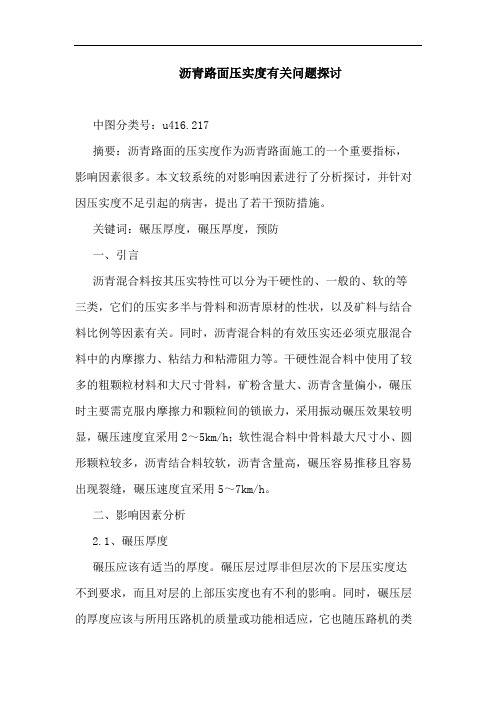

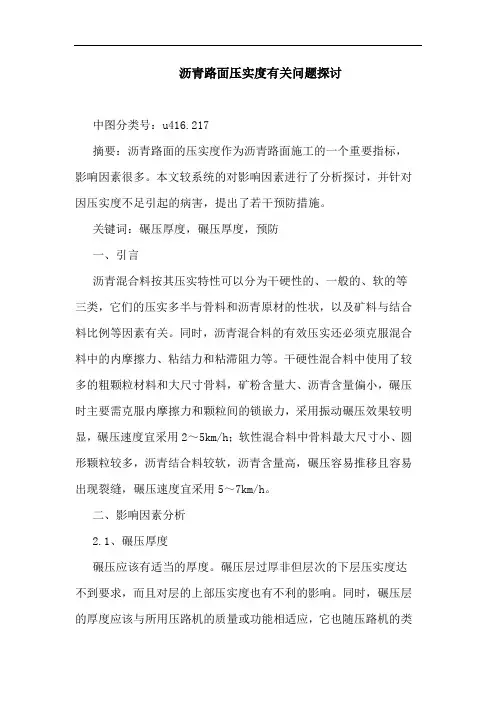

沥青路面压实度有关问题探讨中图分类号：u416.217摘要：沥青路面的压实度作为沥青路面施工的一个重要指标，影响因素很多。
本文较系统的对影响因素进行了分析探讨，并针对因压实度不足引起的病害，提出了若干预防措施。
关键词：碾压厚度，碾压厚度，预防一、引言沥青混合料按其压实特性可以分为干硬性的、一般的、软的等三类，它们的压实多半与骨料和沥青原材的性状，以及矿料与结合料比例等因素有关。
同时，沥青混合料的有效压实还必须克服混合料中的内摩擦力、粘结力和粘滞阻力等。
干硬性混合料中使用了较多的粗颗粒材料和大尺寸骨料，矿粉含量大、沥青含量偏小，碾压时主要需克服内摩擦力和颗粒间的锁嵌力，采用振动碾压效果较明显，碾压速度宜采用2～5km/h；软性混合料中骨料最大尺寸小、圆形颗粒较多，沥青结合料较软，沥青含量高，碾压容易推移且容易出现裂缝，碾压速度宜采用5～7km/h。
二、影响因素分析2.1、碾压厚度碾压应该有适当的厚度。
碾压层过厚非但层次的下层压实度达不到要求，而且对层的上部压实度也有不利的影响。
同时，碾压层的厚度应该与所用压路机的质量或功能相适应，它也随压路机的类型而变。
在选用合理的沥青面层设计压实厚度时，主要参考集料粒径，不能单纯的追求减薄。
太薄了不宜压实，空隙率大，对密水不好，对水损害更为不利。
要使沥青混合料路面经久耐用，有两个条件是必不可少的，就是混合料严格的级配要求和很高的均匀的压实度。
当沥青路面摊铺层过薄时，由于混合料的温度降得很快，常常较难达到高的压实度。
2.2、碾压温度碾压温度的高低，直接影响沥青混合料的压实质量。
因为沥青混合料的压实性能与混合料的温度有很大关系，为保证沥青混合料得到满足要求的压实，规范都对碾压期间沥青混合料的最低温度作了规定。
温度过高，会引起压路机两旁混合料隆起、碾轮后的摊铺层裂纹、碾轮上粘起沥青混合料等问题，初压温度过高压路机的轮迹明显，沥青料前后推移大，不稳定；复压温度过高会引起胶轮压路机粘结沥青细料，小碎片飞溅，影响表面级配；温度过低时，碾压工作变得困难，易产生难消除的轮迹，不易碾压密实和平整，造成路面不平整，甚至导致压实无效或其它副作用。
沥青混凝土路面施工检测用表
日照市农村公路改造工程领导小组办公室监制
日照市农村公路改造工程
沥青路面检验汇总表
承包单位：
检验人: 监理: 年月日
日照市农村公路改造工程
沥青路面回弹弯沉值测定记录表
承包单位：检测使用汽车型号轮胎气压(Mp a)
沥青面层压实度检验记录(核子仪法) 承包单位：
沥青路面纵断面高程检验表承包单位：
日照市农村公路改造工程
沥青路面宽度及中心线检验表承包单位：
日照市农村公路改造工程
沥青路面横坡度检验表承包单位：
日照市农村公路改造工程
沥青面层平整度检验表承包单位：
日照市农村公路改造工程
沥青面层厚度检验表承包单位：
日照市农村公路改造工程
沥青物性试验表（1）承包单位：
监理单位：
日照市农村公路改造工程
沥青物性试验表（2）承包单位：
监理单位：
日照市农村公路改造工程
沥青混合料中沥青含量试验记录表承包单位：
日照市农村公路改造工程
沥青混合料生产检验结果报告表承包单位：
试验人监理: 年月日。
g311徐西线木札岭至合峪中修工程第十标段沥青面层铺筑试验段施工总结栾川县恒基公路养护有限公司二00九年七月三十一日g311徐西线木札岭至合峪中修工程第十标段水泥、粉煤灰稳定砂砾基层试验段总结我标段于2009年7月24日上午进行了路面基层（二灰稳定砂砾）试验段铺筑工作，经项目自检，监理抽监，各项技术指标均满足本项目业主及规范要求，共测压实度6处，合格率为100%。
平整度2处×20尺，合格率为80%。
厚度6处，合格率为100%。
宽度4个断面，合格率为100%。
水泥剂量8组合格率为100%，强度1组，合格率为100%。
现就试验成果汇总如下：一、试验段工程概况1、试验段选择在k602+000－k602+200段，全长200米。
此段基层为0.18米+0.03米调平层的水泥粉煤灰稳定砂砾。
2、试验段施工时采用中心拌和站厂拌、平地机配合人工整平法施工，一次性压实。
二、试验段指导思想及目的1、试拌：根据施工机械相匹配的原则，确定合理的施工机械型号、数量及组合方式。
通过试拌确定拌和机的上料速度、拌和数量与时间等操作工艺。
2、试铺确定b、验证混合料配合比设计结果，检查水泥剂量、含水量，改进提出生产用的矿料配比和水的加入方式。
修正水泥稳定砂砾基层的压实标准密度。
c、掌握实际施工产量及合理作业段长度，制定施工进度计划。
d、确定施工组织及管理体系、人员、通讯联络及指挥方式。
3、在试验段的铺筑过程中，认真作好记录分析，在监理工程师监督下检查试验段的施工质量，及时测定出有关结果。
铺筑结束后，就试验内容提出试验总结报告，报经监理工程师检查批复，作为施工依据。
三、试验段成果汇总a、确定基层施工配合比为：水泥：粉煤灰：砂砾=5：10：85 其中砂砾按5：1参配砾石，含石量55%-60% 含水量宜控制在6.5%--7%b、机械组合为：拌合场集中拌合，自卸车运输，装载机粗平，平地机精平，20压路机静压2遍、弱震2遍、强震3遍、收面一遍（其中增加18t压边），洒水车养生。
沥青混凝土面层工程施工掌握沥青混凝土面层施工要求沥青碎石等面层的封层和磨耗层一般：1.粗粒式沥青混凝土常用于下面层2. 中粒式沥青混凝土常用于中、下面层3. 细粒式沥青混凝土常用于上面层4。
砂粒式沥青混凝土常用于自行车与人行道的面层。
本条重点介绍热拌沥青混凝土路面施工工艺,其主要包括沥青混合料的运输、摊铺、沥青路面的压实和成型、接缝，开放交通等内容.沥青路面施工时气温不得低于10度（高等级道路)或5度（其他等级道路)。
一、混合料的运输1、施工中应做到摊铺机前有运料车等候。
对高等级道路，开始摊铺前等候的运料车宜在5辆以上.摊铺机前后错开10-20米呈梯队方式同步摊铺，摊铺宽度宜小于6米。
2、为防止沥青混合料粘结运料车车厢板，装料前应喷洒一薄层隔离剂或防黏结剂。
运输中沥青混合料上宜用篷布覆盖保温、防雨和防污染。
3、运料车轮胎上不得沾有泥土等可能污染路面的赃物，施工时发现沥青混合料不符合施工温度要求或结团成块、已遭雨淋现象不得使用.4、运料车应在摊铺前100—300mm外空档等候，被摊铺机轻顶缓缓推动前进并逐步卸料，避免撞击摊铺机。
每次卸料必须倒净，如有余料应及时清除,防止硬结。
二、混合料的摊铺1、热拌沥青混合料应采用履带式或轮胎式沥青摊铺机。
摊铺机的受料斗应涂刷薄层隔离剂或防黏结剂。
2、铺筑高等级道路沥青混合料时，1台摊铺机的铺筑宽度不宜超过6m(双车道）—7。
5m（三车道以上),通常采用2台或多台摊铺机前后错开10—20m呈梯队方式同步摊铺,两幅之间应有30—60mm左右宽度的搭接，并应避开车道轮迹带，上下层搭接位置宜错开200mm以上。
3、摊铺机开工前应提前0.5-1h预热熨平板使其不低于100度.铺筑时应选择适宜的熨平板振捣或夯实装置的振动频率和振幅,以提高路面初始压实度。
4、摊铺机必须缓慢、均匀、连续不间断的摊铺，不得随意变换速度或中途停顿，以提高平整度，减少沥青混合料的离析.摊铺速度宜控制在2—6m/min的范围内.当发现沥青混合料出现明显的离析、波浪、裂缝、拖痕时，应分析原因，予以及时清除.5、沥青混合料面层摊铺机应采用自动找平方式。
小区主要道路透水沥青混凝土厚度标准小区主要道路是指连接小区内各个重要功能区域的道路，如住宅区、商业区、公共设施区等。
为了确保道路的稳定和耐久，透水沥青混凝土是一种常用的道路材料。
在施工过程中，正确的厚度标准非常重要，下面将介绍透水沥青混凝土的厚度标准及其相关内容。
透水沥青混凝土是一种将水分经过沥青层快速排除并透过缝隙排放的路面材料。
它具有良好的透水性能，可以减少雨水积聚在道路上的现象。
透水沥青混凝土在城市建设中得到了广泛应用，它可以促进雨水的渗透，减少暴雨时的积水问题，从而提高了道路的通行能力。
透水沥青混凝土的厚度标准与其功能和使用环境有关。
一般来说，透水沥青混凝土的厚度应根据设计要求进行确定。
设计要求可能包括道路的使用功能、交通流量、土质条件、水文环境等。
在选用透水沥青混凝土时，厚度标准应根据道路使用要求和实际需求进行科学合理的选择，以确保道路的安全和经济性。
首先，透水沥青混凝土的厚度标准应满足道路的结构需求。
透水沥青混凝土采用了较为特殊的结构形式，包括基层、底层、面层等，而每一层的厚度都有一定的标准要求。
在一般情况下，透水沥青混凝土的厚度从底层到面层逐渐减小，这样可以保证道路的整体均衡性。
在设计过程中，应根据当地的气候特点和土质条件进行合理的调整，以确保透水沥青混凝土的结构稳定性。
其次，透水沥青混凝土的厚度标准还应满足道路的使用需求。
不同的道路有不同的使用要求，比如住宅区道路、商业区道路、公共设施区道路等。
这些道路在使用时可能会有不同的车辆负荷、交通流量以及道路等级等因素。
透水沥青混凝土的厚度应根据这些因素进行合理的选择，以确保道路的承载能力和使用寿命。
另外，透水沥青混凝土的厚度标准还应满足道路的维护需求。
透水沥青混凝土具有较好的透水性能，但同时也需要进行定期维护和保养。
道路的使用时间越长，透水沥青混凝土的厚度可能会出现损耗，并且会受到交通流量和外界环境的影响。
因此，在设计透水沥青混凝土的厚度时，还应考虑到后期维护的方便性和经济性。

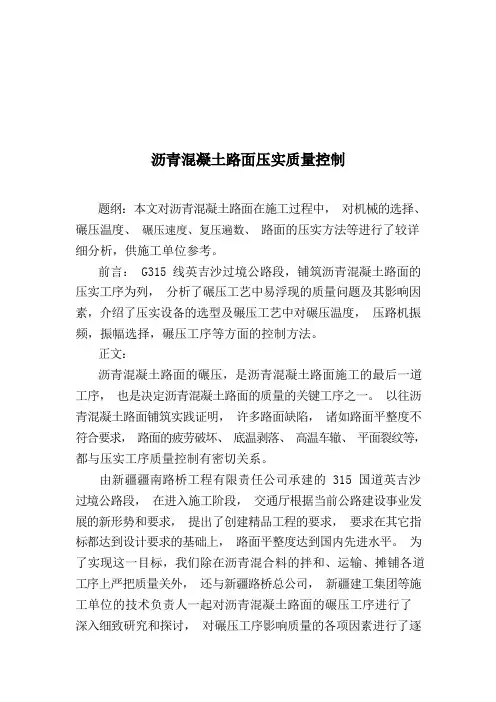

题纲：本文对沥青混凝土路面在施工过程中，对机械的选择、碾压温度、碾压速度、复压遍数、路面的压实方法等进行了较详细分析，供施工单位参考。
前言： G315 线英吉沙过境公路段，铺筑沥青混凝土路面的压实工序为列，分析了碾压工艺中易浮现的质量问题及其影响因素，介绍了压实设备的选型及碾压工艺中对碾压温度，压路机振频，振幅选择，碾压工序等方面的控制方法。
正文：沥青混凝土路面的碾压，是沥青混凝土路面施工的最后一道工序，也是决定沥青混凝土路面的质量的关键工序之一。
以往沥青混凝土路面铺筑实践证明，许多路面缺陷，诸如路面平整度不符合要求，路面的疲劳破坏、底温剥落、高温车辙、平面裂纹等，都与压实工序质量控制有密切关系。
由新疆疆南路桥工程有限责任公司承建的 315 国道英吉沙过境公路段，在进入施工阶段，交通厅根据当前公路建设事业发展的新形势和要求，提出了创建精品工程的要求，要求在其它指标都达到设计要求的基础上，路面平整度达到国内先进水平。
为了实现这一目标，我们除在沥青混合料的拌和、运输、摊铺各道工序上严把质量关外，还与新疆路桥总公司，新疆建工集团等施工单位的技术负责人一起对沥青混凝土路面的碾压工序进行了深入细致研究和探讨，对碾压工序影响质量的各项因素进行了逐项分析，在碾压设备的选择，碾压工艺控制等方面进行了有益的探索，实现了预期的目标。
1、影响碾压质量的因素1.1、碾压工序对平整度的影响影响路面平整度的因素较多，大体可分为两部份，一部份是由碾压工序之前的各道工序造成的，如底基层平整度差和摊铺机摊铺平整度差等。
底基层平整度差，将使铺层厚度不均匀，即使摊铺平整度达到要求，但在压实后，因铺层厚度不同，其压缩量也不同，势必影响到面层平整度，另一部份是在碾压工序中造成的，碾压工序只能保持摊铺层平整度，而不可能提高摊铺层平整度，因此，要提高路面平整度，首先应提高底基层平整度和混合料摊铺的平整度，碾压过程影响路面平整度的因素主要是铺层材料的推移和压实度不均匀。
沥青混合料的密度与压实度标准摘要：简要介绍了沥青混合料的最大理论相对密度与压实度对沥青路面质量评价的影响，文中列举了若干工程实例，说明实际工程中的压实度标准可以高于规范的规定值。
关键词：沥青混合料密度压实度一、前言高速公路的沥青路面需要满足大量交通高速、安全、舒适地通行，因此，所用的沥青路面必须具有良好的抗滑性能、优良的平整度。
为了提高沥青路面的使用性能，首先应从原材料和混合料的级配上加以选择，再进行沥青混合料配合比的设计与优化，而在配合比的设计中，确定沥青混合料最大理论相对密度尤为关键。
二、沥青混合料密度1.最大理论相对密度的确定沥青混合料的最大理论相对密度是指没有孔隙的或没有空气的理想沥青混合料的密度，它是确定沥青混合料空隙率的依据，也是确定沥青混凝土现场压实度（以空隙率表示）的依据。
目前有2种方法用于确定沥青混合料的最大密度：一是真空法；二是溶剂法。
最常用的是第一种方法。
矿料经过烘干与热沥青一起在少于1min时间里拌成混合料。
因此在沥青混合料中集料可能处于两种极端状态，一种是沥青不能溶入矿料颗粒的开口孔隙中，则矿料以其毛体积出现在沥青混合料中，这种情况下，计算沥青混合料毛体积密度。
一种是矿料颗粒的开口孔隙全部被沥青充满，则矿料颗粒带着被其吸收的沥青在混合料中占有体积，也就是矿料以其体积（即扣除开口孔隙的体积）出现在沥青混合料中，这种情况下，计算沥青混合料的最大密度时，应该采用矿料颗粒的表观相对密度。
而实际上，混合料中的集料常处于一种中间状态，即吸收了部分沥青，或沥青进入部分开口空隙中。
在不同情况下，沥青占有多少开口孔隙是个难以解答的问题。
《公路沥青路面施工技术规范》JTG F40-2004规定，在计算沥青矿料混合料的最大密度时，对非改性的普通沥青混合料，在成型马歇尔试件的同时，用真空法实测各组沥青混合料的最大理论相对密度。
当只对其中一组油石比测定最大理论相对密度时，可按式（1-1）或（1-2）计算其他不同油石比（沥青用量）的最大理论相对密度；对该改性沥青或SMA混合料宜按式（1-1）或（1-2）计算各个不同沥青用量混合料的最大理论相对密度。
文件编号： 25-2C -CF -73-8F整理人 尼克沥青压实度计算公式ICS XXXX XXDB61陕西省地方标准DB61/T ×××—2017岩改性沥青路面施工技术规范Technical Specifications for Construction ofRock Asphalt Pavements（送审稿）2017—××—××发布2017—××—××实施陕西省质量技术监督局发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 材料 (2)5 混合料组成设计 (4)6 施工工艺 (6)7 施工质量检查及验收 (7)前言本标准由陕西省交通运输厅提出并归口。
本标准起草单位：中交第一公路勘察设计研究院有限公司和山东高速物资集团总公司。
本标准主要起草人：陈团结、李刚、雷宇、张涛、曹海波、柯文豪、王争军、李永翔。
本标准由陕西省交通运输厅负责解释。
本标准为首次发布。
岩改性沥青路面施工技术规范1 范围本标准规定了岩沥青及岩改性沥青的技术指标、岩改性沥青混合料的配合比设计、施工工艺、质量控制与检查验收要求。
本标准适用于各等级公路沥青路面工程中岩改性沥青混合料的设计和施工。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTG E 20-2011 公路工程沥青及沥青混合料试验规程JTG F 40-2004 公路沥青路面施工技术规范GB/T 208-1994 水泥密度测定方法3 术语和定义下列术语和定义适用于本标准。
3.1岩沥青 Rock asphalt岩沥青是石油经过亿万年的沉积、变化，在热、压力、氧化、触媒、细菌等的综合作用下天然生成的存在于山体、岩石裂隙中的沥青类物质，属于天然沥青的一种。
沥青路面结构层厚度与沥青混合料类型选择我国高速公路沥青路面早期损坏的原因 就路面本身来说 除了沥青混合料抗水损害能力不足、路面压实度不够外 还有一个致命的原因就是沥青路面结构层厚度与沥青混合料类型选择不匹配 沥青路面结构层厚度至少应为集料最大公称尺寸3倍。
我国表面层最常用的AC -16 AK-16或SMA-16 与我国表面层常用的厚度4cm相比 明显过大 从而造成沥青路面混合料容易离析、压实困难、空隙偏大 导致松散、泛油、剥落和坑洞等早期损坏。
我国近年来修筑了许多高速公路 而一些高速公路的沥青路面在不同程度上都发现了一些早期破坏 如 松散、泛油、剥落和坑洞等现象 而这些现象的出现的主要原因 就沥青路面本身来说 可归结为沥青混合料抗水损害能力不足、路面压实度不够。
我国《公路沥青路面施工技术规范》规定的水损害指标不足以防止水损害 因为马歇尔密度满足规范要求 路面空隙率仍可能超过8%。
如果在马歇尔压实度的基础上规定了空隙率不8% 或者应用了较为科学的水敏感性评价方法 或采取了抗剥落剂的措施 那么是否可能避免这些早期损坏呢 回答是不一定的。
因为我国沥青路面早期损坏 还有一个致命的原因就是沥青混合料类型与路面结构层厚度不匹配 由于集料最大粒径过大 公称尺寸集料偏多 因而造成混合料容易离析、压实困难、空隙率偏大 导致松散、泛油、剥落和坑洞等早期损坏。
1 现状分析⑵⑶⑷⑸《公路沥青路面施工技术规范》 JTJ 032 94 规定 根据不同地区道路等级及所处层位的功能要求 从表7 1 3中选择适当的结构组合 并应遵循以下原则⑴综合考虑满足耐久性、抗车辙、抗裂、抗水损害能力、抗滑性能等多方面要求 根据施工机械、工程造价等实际条件选择⑵采用双层式或三层结构 至少有一层为型密级配沥青混合料⑶多雨潮湿地区宜采用抗滑表面层混合料⑷集料最在粒径宜从上至下逐渐增大 中粒式及细粒式沥青混合料用于上面层 粗粒式只能用于中下层⑸上面层沥青混合料的集料最大粒径不宜超过层厚的1/2 中、下面层及联结层的集料最大粒径不宜超过层厚的2/3。
