运动图像专题一、位移—时间图像1、图像的物理意义x －t 图像描述了质点的位移随时间变化的规律，从中能获取的质点运动的相关信息如下：（1）点（x ，t ）——物体某一时刻的位置与横轴的交点 在参考点的时刻 点 与纵轴的交点 初位置两图的交点 两者相遇 图像在横轴之上： 在参考点正方向位置（2）线图像在横轴之下： 在参考点负方向变化趋势——斜率：v t=∆∆==stan k α（斜率正负表示速度方向） （3）若x-t 图象为倾斜直线则表示物体做匀速直线运动,若x-t 图象是平行t 轴的直线则表示物体静止, 若x-t 图象为曲线则表示物体做变速直线运动。
（4）判断质点运动的快慢。
图线的斜率的绝对值越大，质点运动得越快。
（5）注意：①图像不是轨迹②图像只能表示直线运动 例题例1、如图所示是一辆汽车做直线运动的x-t 图像，关于线段OA 、AB 、BC 、CD 所表示的运动，下列说法正确的是（ ）A.OA 段汽车运动最快B.AB 段汽车静止C.CD 段表示汽车的运动方向与初始运动方向相同D.0-4h 内，汽车的位移大小为30km例2：沿同一直线运动的A 、B 两物体，相对同一参考系的x-t 图像如图所示，下列说法正确的是（ ） A.前5s 内A 、B 的位移均为10mB.两物体由同一位置开始运动，物体A 比B 迟3s 才开始运动C.在前5s 内两物体的位移相同，5S 末A 、B 相遇D.从3s 末开始，两物体运动方向相同，且A 比B 运动得快例3：如图所示为甲、乙两物体相对于同一参考系的x-t 图像。
下列说法正确的是（ ）A.甲、乙两物体的出发点相距x 0B.t 1~t 2时间内，甲、乙两物体都做匀速直线运动C.甲物体比乙物体早出发的时间为t 1D.t 1~t 2时间内，甲、乙两物体同向运动例4：甲、乙两物体零时刻开始从同一地点向同一方向做直线运动，位移一时间图像分别如图中的A 、B 图线所示，则在0~t1时间内( ) A.甲运动得总比乙快 B.甲、乙位移相同C.甲经过的路程比乙小D.甲、乙的运动方向始终相同例5：如图所示为某一质点在一段时间内的位移—时间图像。

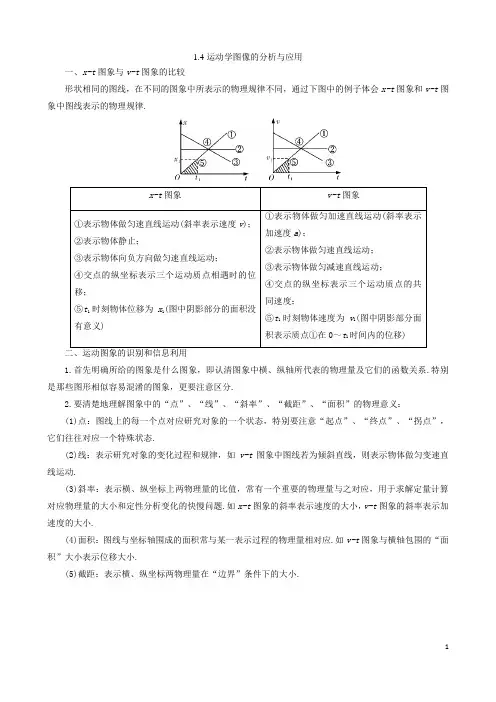

1.4运动学图像的分析与应用一、x-t图象与v-t图象的比较形状相同的图线，在不同的图象中所表示的物理规律不同，通过下图中的例子体会x-t图象和v-t图象中图线表示的物理规律.1.首先明确所给的图象是什么图象，即认清图象中横、纵轴所代表的物理量及它们的函数关系.特别是那些图形相似容易混淆的图象，更要注意区分.2.要清楚地理解图象中的“点”、“线”、“斜率”、“截距”、“面积”的物理意义：(1)点：图线上的每一个点对应研究对象的一个状态，特别要注意“起点”、“终点”、“拐点”，它们往往对应一个特殊状态.(2)线：表示研究对象的变化过程和规律，如v-t图象中图线若为倾斜直线，则表示物体做匀变速直线运动.(3)斜率：表示横、纵坐标上两物理量的比值，常有一个重要的物理量与之对应，用于求解定量计算对应物理量的大小和定性分析变化的快慢问题.如x-t图象的斜率表示速度的大小，v-t图象的斜率表示加速度的大小.(4)面积：图线与坐标轴围成的面积常与某一表示过程的物理量相对应.如v-t图象与横轴包围的“面积”大小表示位移大小.(5)截距：表示横、纵坐标两物理量在“边界”条件下的大小.题型一：根据图像分析物体的运动情况1．(2014·天津卷)质点做直线运动的速度—时间图象如图所示，该质点( )[拓展复习功能v 、a 、s 、] A ．在第1秒末速度方向发生了改变 B ．在第2秒末加速度方向发生了改变 C ．在前2秒内发生的位移为零 D ．第3秒末和第5秒末的位置相同2．(2015广东高考)甲乙两人同时同地出发骑自行车做直线运动,前1小时内的位移-时间图象如图所示.下列表述正确的是()A ． 0.2-.05小时内,甲的加速度比乙的大B ． 0.8小时内,甲、乙骑行的路程相等C ．0.6-0.8小时内,甲的位移比乙的小D ．0.2-0.5小时内,甲的速度比乙的大3．(多选) 一质点在外力作用下做直线运动，其速度v 随时间t 变化的图象如图所示。
运动图像专题练习(一)1．如图所示的位移(x )－时间(t )图象和速度(v )－时间(t )图象中给出四条图线，甲、乙、丙、丁代表四辆车由同一地点向同一方向运动的情况，则下列说法正确的是（ ）A ．甲车做直线运动，乙车做曲线运动B ．0～t 1时间内，甲车通过的路程大于乙车通过的路程C ．0～t 2时间内，丙、丁两车在t 2时刻相距最远D ．0～t 2时间内，丙、丁两车的平均速度相等2．某跳水运动员(可看做质点)参加跳板跳水比赛，t ＝0是其向上起跳瞬间，其速度与时间关系图象如图1－3－17所示，则（ ）A ．t 1时刻开始进入水面B ．t 2时刻开始进入水面C ．t 3时刻已浮出水面D ．0～t 2的时间内，运动员处于失重状态3．a 、b 两车在两条平行的直车道上同方向行驶，它们的v －t 图象如图1－3－20所示．在t ＝0时刻，两车间距离为d ；t ＝5 s 的时刻它们第一次相遇．关于两车之间的关系，下列说法正确的是（ ）A ．t ＝15 s 的时刻两车第二次相遇B ．t ＝20 s 的时刻两车第二次相遇C ．在5 s ～15 s 时间内，先是a 车在前，而后是b 车在前D ．在10 s ～15 s 时间内，两车间距离逐渐变大4．甲乙两辆汽车在平直的公路上沿同一方向作直线运动，t ＝0时刻同时经过公路旁的同一个路标。
在描述两车运动的v －t 图中（如图2-3所示），直线a 、b 分别描述了甲乙两车在0－20 s 的运动情况。
关于两车之间的位置关系，下列说法正确的是（ ）A ．在0－10 s 内两车逐渐靠近B ．在10－20 s 内两车逐渐远离C ．在5－15 s 内两车的位移相等D ．在t ＝10 s 时两车在公路上相遇7．新中国成立60周年，在天安门广场进行十年一次的大阅兵仪式，各个部队和军种都在紧张的演练，在空军演练中，某空降兵从飞机上跳下，他从跳离飞机到落地的过程中沿竖直方向运动的v –t 图像如图所示，则下列说法正确的是（ ）A ．0~10s 内空降兵和伞整体所受重力大于空气阻力，10~15整体所受重力小于空气阻力B ．0~10s 内做加速度逐渐减小的加速运动动，10~15s 内做加速度增大的减速运动C ．第10s 末打开降落伞，以后做匀减速运动至第15s 末D ．10s 末~15s 末加速度方向竖直向上，加速度的大小在逐渐减小51010 15 205t /sv /(m/s) b (乙)a (甲)图2-3。
