010红外热像仪(FLIR T420)作业指导书

flir红外热像仪使用说明书FLIR红外热像仪使用说明书第一部分：安全注意事项1. 在操作红外热像仪之前，确保您已阅读并理解了本使用说明书中的所有内容。

在使用该设备之前，请务必熟悉安全操作规程。

2. 在使用红外热像仪之前，确保设备的电缆和插头没有破损或松动。

如果发现任何损坏，应立即停止使用并联系供应商。

3. 事先熟悉应用程序和设备的设置。

在正式使用之前，进行必要的培训以确保正确的操作。

4. 使用红外热像仪时，应使用适当的个人防护设备，如护目镜和防护手套。

5. 仅在指定的温度范围内使用红外热像仪。

不要将设备暴露于极端温度或湿度环境中。

6. 在使用过程中，不要触碰红外热像仪的镜头，以免损坏设备。

7. 在使用红外热像仪之前，请确保设备的电源已断开，并等待一段时间以使设备冷却。

第二部分：设备操作1. 将红外热像仪的电源插头插入合适的电源插座并将其打开。

2. 启动设备并等待它完成自检程序。

3. 使用控制按钮或触摸屏幕来调整红外热像仪的设置和菜单。

4. 为了获得更清晰的热像图像，调整焦距和聚焦对焦。

5. 在捕捉图像之前，确保设备已达到稳定状态。

6. 将设备对准您想要检测的目标物体，并观察热图以获得所需的数据。

7. 如果需要，您可以使用设备上的标记和测量功能来记录和分析所得到的数据。

第三部分：设备维护和保养1. 定期清洁红外热像仪的镜头，以确保图像质量和设备性能。

请使用专门设计的清洁布或纸巾来擦拭镜头。

2. 在不使用设备时，请将其存放在干燥，避免阳光直射的地方。

3. 定期检查电缆和插头的状况，如果发现任何损坏，请及时更换。

4. 如果设备出现任何故障或异常，请立即停止使用，并联系供应商进行维修或更换。

5. 不要尝试自行修理设备。

任何维修都应由专业人员进行。

请仔细阅读并遵循本使用说明书中的所有安全操作和设备使用规程，在使用红外热像仪时始终保持警觉和谨慎操作。

世界第六感3.5英寸明亮触摸屏/图像捕捉手动调焦LED灯&激光指示器310万像素可见光相机安装于T640和T660的取景器大型4.3英寸电容式触摸屏/图像捕捉500万像素数码相机LED灯&激光指示器手动调焦带MSX的图像FLIR 2-10年保修所有的T系列红外热像仪，凡在购买之日起T系列极致功能型号FLIR T420FLIR T440FLIR T460 成像与光学参数热灵敏度/NETD<0.04°C@+30°C <0.04°C@+30°C<0.03°C@+30°C数字变焦2倍与4倍变焦2倍，4倍与8倍变焦2倍，4倍与8倍变焦测量精度±2°C或读数的2%±2°C或读数的2%±1°C或读数的±1%(限制温度)±2°C或读数的2%目标温度范围-20°C至+120°C； 0°C至+650°C -20°C至+120°C； 0°C至+650°C；+250°C至+1200°C-20°C至+120°C； 0°C至+650°C；+250°C至+1500°C测量分析线温分布图1条线温分布图，含最高/最低温度值1条线温分布图，含最高/最低温度值自动热点/冷点检测区域内自动标记热点或冷点；热/冷点温度数据显示区域或线温图内自动标记热点或冷点；热/冷点温度数据显示区域或线温图内自动标记热点或冷点；热/冷点温度数据显示测量预设值无测量，中心点，热点，冷点，3个测温点，热点-点，热点-温度无测量，中心点，热点，冷点，3个测温点，热点-点，热点-温度，用户预设值1，用户预设值2无测量，中心点，热点，冷点，3个测温点，热点-点，热点-温度，用户预设值1，用户预设值2用户预设值用户可选择和组合任何数量的测温点/输入框/圆圈/线温分布图/温差进行测量用户可选择和组合任何数量的测温点/输入框/圆圈/线温分布图/温差进行测量设置设置命令保存选项，可编程按钮，预设值选项，热像仪设置，Wi-Fi，指南针，蓝牙，语言，时间&单位，热像仪信息定义用户预设值，预设值选项，保存选项，可编程按钮，热像仪设置，Wi-Fi，指南针，蓝牙，语言，时间&单位，热像仪信息定义用户预设值，预设值选项，保存选项，可编程按钮，热像仪设置，Wi-Fi，指南针，蓝牙，语言，时间&单位，热像仪信息草图在热图像/数码图片绘图或添加预定义标记在热图像/数码图片绘图或添加预定义标记热像仪视频流录制全辐射红外视频录制CSQ存储至记忆卡中非辐射红外视频录制MPEG-4视频存储至记忆卡中MPEG-4视频存储至记忆卡中MPEG-4视频存储至记忆卡中可见光视频录制MPEG-4视频存储至记忆卡中MPEG-4视频存储至记忆卡中MPEG-4视频存储至记忆卡中视频流录制全辐射红外视频流使用USB全辐射传输至PC或通过Wi-Fi全辐射传输至移动设备使用USB全辐射传输至PC或通过Wi-Fi全辐射传输至移动设备使用USB全辐射传输至PC或通过Wi-Fi全辐射传输至移动设备非辐射红外视频流使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频可见光视频流使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频成像与光学参数红外分辨率320x240像素UltraMax(超级放大)功能有(增强到640x480像素)视场角(FOV)/最小焦距25°x19°/0.4 m焦距18 mm空间分辨率(IFOV)1.36 mrad图像帧频60 Hz调焦自动(单次拍摄)或手动探测器参数探测器类型焦平面阵列(FPA)，非制冷型红外探测器波长范围7.5-13 µm图像显示显示器触摸屏,3.5 in. LCD显示器,320x480像素自动定向自动切换为横立或竖立模式MSX(多波段动态成像）带有细节增强显示的热图像图像调节自动或手动测量分析点测温5区域测温5个区域(输入框或圆圈),含最大值/最小值/平均值温差各温度测量值与参考温度之间的温度差参考温度使用温差手动设置发射率校正0.01至1.0,或从材料清单中选择测量校正发射率，反射温度，相对湿度，大气温度，目标距离，外部红外窗口补偿调色板铁红色，彩虹色，高对比彩虹色，白热，黑热，极光色，熔岩色报警颜色报警(等温线)高于/低于及温度区间测量功能报警针对选定测量功能执行的声音/可视报警(过高/过低)甄别温差报警(发声)服务功能热像仪软件升级使用PC软件F LIR Tools图像存储图像存储记忆卡存储标准JPEG图片,包括数码图片和测量数据图像存储模式以相同的JPEG格式同步存储热图像和数码图片,可选择以单独的JPEG格式存储数码图片延时拍摄15秒-24小时图像注释(静止图像)声音60秒(通过蓝牙)，与图像一同存储文本添加表格选择预定义模板或在F LIR Tools中创建个性化模板图像描述添加简短说明(存储于JPEG exif标签中)METERLiNK无线连接(蓝牙功能)至带有METERLiNK功能的FLIR仪表报告生成热像仪内生成含红外和可见光图像的即时报告(*.pdf文件)；带有报告生成功能的单独PC软件地理信息系统指南针将热像仪方位直接添加至每张静止图像中数码相机内置数码相机310万像素，带LED灯(图片可作为单独的图像)数码相机，焦距固定焦距数码相机，视场角(FOV)可根据红外镜头调节内置数码镜头参数FOV 53°x41°数码相机,屏幕高宽比4:3激光指示器激光由专用按钮激活激光对准位置自动显示在红外图像上激光分类2级激光类型半导体AlGaInP二极管激光激光功率 1 mW激光波长635 nm(红色)数据通信接口接口mini-USB，USB-A，蓝牙，Wi-Fi,复合视频输出METERLiNK/蓝牙通过耳机和外部传感器通信Wi-Fi点对点(Ad-Hoc)或基础设施(网络)SD卡1个适用于可拆卸SD存储卡的插槽USBUSB USB-A:连接外部USB设备，mini-USB-B：从/向PC传输数据或未压缩彩色视频USB，标准迷你USB-B：2.0复合视频视频输出复合视频视频,标准CVBS (ITU-R-BT.470 PAL/SMPTE 170M NTSC)视频，连接器类型4针3.5mm插孔无线电Wi-Fi标准：802.11 b/g，频率范围：2412–2462 MHz，最大输出功率：15 dBmMETERLiNK/蓝牙频率范围：2402-2480 MHz天线内置电源系统电池类型可充电锂离子电池电池电压 3.7 V电池容量+20°C至+25°C时4.4 Ah电池工作时间+25°C环境温度以及一般用途时约4小时充电系统直充(交流适配器或12V车载充电器)或双座充电器充电时间4h充满电量的90%，由LED灯指示充电状态充电温度0°C至+45°C电源管理自动关机与睡眠模式(用户选择)交流电运行交流电适配器，90–260 VAC输入，12V输出至热像仪由睡眠模式启动的时间瞬时超短环境参数工作温度范围-15°C至+50°C储存温度范围-40°C至+70°C湿度(工作和存储)IEC 60068-2-30/24小时，95%相对湿度，+25°C至+40°C/2 次循环电磁兼容性(EMC)ETSI EN 301 489-1(无线电)ETSI EN 301 489-17EN 61000-6-2(抗干扰)EN 61000-6-3(抗辐射)FCC 47 CFR第15部分B类(抗辐射)ICES-003抗无线电干扰ETSI EN 300 489328FCC第15.247部分RSS-210磁场EN 61 000-4-8，连续场测试等级5(适用于苛刻的工业环境)封装IP 54 (IEC 60529)抗撞击25 g (IEC 60068-2-29)抗振性 2 g (IEC 60068-2-6)安全EN/UL/CSA/PSE 60950-1物理参数热像仪重量(含电池)0.855 kg热像仪尺寸(长x宽x高)内置镜头前伸时106x201x125mm三脚架安装UNC ¼"-20(需要适配器)材料聚碳酸酯+ABS树脂(PC-ABS)熔铸式镁合金热塑性弹性塑料(TPE)颜色石墨灰和黑色运输信息带有镜头的红外热像仪；电池(2块)；电池充电器；蓝牙耳机；热像仪镜头盖；校验证书；F LIR Tools下载卡；用户文档CD-ROM光盘；打印文档；硬质便携箱；存储卡；颈带；具有多种插头的电源；遮阳罩；USB数据线；视频电缆型号FLIR T600 FLIR T610 FLIR T620 FLIR T640FLIR T660成像与光学参数红外分辨率480x360像素640x480像素640x480像素640x480像素640x480像素UltraMax(超级放大)功能无有(增强到1280x960像素)有(增强到1280x960像素)有(增强到1280x960像素)有(增强到1280x960像素)热灵敏度/NETD<0.04°C@ +30°C<0.04°C@ +30°C<0.04°C@+30°C<0.03°C@+30°C<0.02°C@+30°C空间分辨率IFOV(25°镜头)0.92 mrad0.68 mrad0.68 mrad0.68 mrad0.68 mrad调焦自动(单次拍摄)或手动自动(单次拍摄)或手动自动(单次拍摄)或手动连续,自动(单次拍摄)或手动连续,自动(单次拍摄)或手动数字变焦1-4倍连续变焦1-4倍连续变焦1-4倍连续变焦1-8倍连续变焦1-8倍连续变焦图像显示取景器内置800x480像素内置800x480像素测量精度±2°C或读数的2% ±2°C或读数的2% ±2°C或读数的2% ±2°C或读数的2% ±1°C或读数的±1%(限制温度)±2°C或读数的2%目标温度范围-40°C至 +150°C；+100°C至+650°C -40°C至 +150°C；+100°C至+650°C-40°C至 +150°C；+100°C至+650°C-40°C至 +150°C；+100°C至+650°C ；+ 300°C 至+2000°C-40°C至 +150°C；+100°C至+650°C；+ 300°C 至+2000°C测量分析线温分布图1条线温分布图，含最高/最低温度值1条线温分布图，含最高/最低温度值自动热点/冷点检测区域内自动标记热点或冷点；热/冷点温度数据显示区域内自动标记热点或冷点；热/冷点温度数据显示区域内自动标记热点或冷点；热/冷点温度数据显示区域或线温图内自动标记热点或冷点；热/冷点温度数据显示区域或线温图内自动标记热点或冷点；热/冷点温度数据显示用户预设值测温点/输入框/圆圈/温差测温点/输入框/圆圈/温差测温点/输入框/圆圈/温差测温点/输入框/圆圈/温差/线温分布图测温点/输入框/圆圈/温差/线温分布图设置设置命令定义用户预设值，保存选项，可编程按钮，预设值选项，热像仪设置，Wi-Fi，蓝牙，语言，时间&单位，热像仪信息定义用户预设值，保存选项，可编程按钮，预设值选项，热像仪设置，Wi-Fi，蓝牙，语言，时间&单位，热像仪信息，GPS&指南针定义用户预设值，保存选项，可编程按钮，预设值选项，热像仪设置，Wi-Fi，蓝牙，语言，时间&单位，热像仪信息，GPS&指南针定义用户预设值，保存选项，可编程按钮，预设值选项，热像仪设置，Wi-Fi，蓝牙，语言，时间&单位，热像仪信息，GPS&指南针定义用户预设值，保存选项，可编程按钮，预设值选项，热像仪设置，Wi-Fi，蓝牙，语言，时间&单位，热像仪信息，GPS&指南针图像注释(静止图像)报告生成带有报告生成功能的单独PC软件带有报告生成功能的单独PC软件带有报告生成功能的单独PC软件带有报告生成功能的单独PC软件带有报告生成功能的单独PC软件热像仪中生成即时报告(*.pdf文件)热像仪中生成即时报告(*.pdf文件)热像仪中生成即时报告(*.pdf文件)热像仪中生成即时报告(*.pdf文件)地理信息系统GPS将位置数据从内置GPS自动添加至每张静止图像中将位置数据从内置GPS自动添加至每张静止图像中将位置数据从内置GPS自动添加至每张静止图像中将位置数据从内置GPS自动添加至每张静止图像中指南针将热像仪方位直接添加至每张静止图像中将热像仪方位直接添加至每张静止图像中将热像仪方位直接添加至每张静止图像中将热像仪方位直接添加至每张静止图像中热像仪视频流录制全辐射红外视频录制CSQ存储至记忆卡中非辐射红外视频录制MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中可见光视频录制MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中MPEG-4 视频存储至记忆卡中视频流录制全辐射红外视频流使用USB全辐射传输至PC；通过Wi-Fi 全辐射传输至移动设备使用USB全辐射传输至PC；通过Wi-Fi 全辐射传输至移动设备使用USB全辐射传输至PC；通过Wi-Fi 全辐射传输至移动设备使用USB全辐射传输至PC；通过Wi-Fi 全辐射传输至移动设备非辐射红外视频流使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频可见光视频流使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频使用Wi-Fi传输MPEG-4视频使用USB传输未压缩彩色视频成像与光学参数视场角(FOV)/最小焦距25°x19°/0.25 m镜头识别自动图像帧频30 Hz数字图像增强自适应数字降噪探测器参数探测器类型焦平面阵列(FPA)，非制冷型红外探测器波长范围7.5–14 µm探测器像元间距17 µm图像显示显示器内置触摸屏,4.3 in.宽屏LCD显示器,800x480像素显示器类型电容式触摸屏自动定向自动切换为横立或竖立模式自动图像调节连续调节，基于直方图手动图像调节基于线温分布图；可调节电平/跨度/最大值/最小值图像显示模式红外图像全彩色红外图像可见光图像全彩色可见光图像多波段动态成像(MSX)热图像带有细节增强显示的热图像画中画(PiP)可见光图像上设有可调节和可移动的红外区域测量分析点测温10区域测温5个区域(输入框或圆圈),含最大值/最小值/平均值测量预设值无测量，中心点，热点，冷点，用户预设值1，用户预设值2温差各温度测量值与参考温度之间的温度差参考温度使用温差手动设置大气传递校正自动，基于距离、大气温度及相对湿度的输入值光学镜头传输校正自动，基于内部传感器发出的信号发射率校正0.01至1.0,或从材料清单中选择发射率表预定义材料的发射率表反射表观温度校正自动，基于反射温度输入值温差各温度测量值与参考温度之间的温度差参考温度使用温差手动设置温差各温度测量值与参考温度之间的温度差报警颜色报警(等温线)高于/低于及温度区间测量功能报警针对选定测量功能执行的声音/可视报警(过高/过低)服务功能热像仪软件升级使用PC软件F LIR Tools图像存储图像存储记忆卡存储标准JPEG图片,包括数码图片和测量数据存储介质可拆卸SD存储卡图像存储模式以相同的JPEG格式同步存储热图像和数码图片，可选择以单独的JPEG格式存储数码图片延时拍摄15秒-24小时文件格式标准JPEG，包含测量数据文件格式，可见光图像标准JPEG格式，自动与对应的热图像关联图像注释(静止图像)声音60秒(通过蓝牙)，与图像一同存储文本添加表格选择预定义模板或在F LIR Tools中创建个性化模板图像描述添加简短说明(存储于JPEG exif标签中)草图在热图像/数码图片绘图或添加预定义标记METERLiNK无线连接(蓝牙功能)至带有METERLiNK功能的FLIR仪表数码相机内置数码相机500万像素，带LED灯(图片可作为单独的图像)数码相机，视场角(FOV)可根据红外镜头调节视频灯内置LED灯激光指示器激光由专用按钮激活激光对准位置自动显示在红外图像上激光分类2级激光类型半导体AlGaInP二极管激光，1 mW， 635 nm(红色)数据通信接口接口mini-USB，USB-A，蓝牙，Wi-Fi,数字视频输出METERLiNK/蓝牙通过耳机和外部传感器通信Wi-Fi点对点(adhoc)或基础设施(网络)SD卡1个适用于可拆卸SD存储卡的插槽USBUSB USB-A:连接外部USB设备，mini-USB-B：从/向PC传输数据或未压缩彩色视频USB(Std)，标准USB 2.0高速接口视频输出视频输出数字视频输出(DVI)视频，连接器类型HDMI兼容无线电：Wi-Fi标准：802.11 b/g，频率范围：2412–2462 MHz，最大输出功率：15 dBmMETERLiNK/蓝牙频率范围：2402-2480 MHz天线内置电源系统电池类型可充电锂离子电池电池工作时间25°C一般用途时 > 2.5小时充电系统直充(交流适配器或12V车载充电器)或双座充电器充电时间 2.5h充满电量的90%，由LED灯指示充电状态充电温度0°C至+45°C以太网供电运行AC适配器90-260VAC,50/60Hz或12V车载供电(带有标准插头的电缆，可选配)电源管理自动关机与睡眠模式(用户选择)环境参数工作温度范围-15°C至+50°C储存温度范围-40°C至+70°C湿度(工作和存储)IEC 60068-2-30/24小时，95%相对湿度，+25°C至+40°C/2 次循环电磁兼容性(EMC)ETSI EN 301 489-1(无线电)，ETSI EN 301 489-17，EN 61000-6-2(抗干扰)，EN 61000-6-3(抗辐射)，FCC 47 CFR第15部分B类(抗辐射)，ICES-003抗无线电干扰ETSI EN 300 489328，FCC第15.247部分，RSS-210封装IP 54 (IEC 60529)抗撞击25 g (IEC 60068-2-29)抗振性 2 g (IEC 60068-2-6)安全性EN/UL/CSA/PSE 60950-1物理参数重量1.3 kg (2.87 lb.)热像仪尺寸，不含镜头(长x宽x高)143x195x95mm(5.6x7.7x3.7 in.)三脚架安装UNC ¼"-20外壳材料镁合金运输信息带有镜头的红外热像仪；电池(2块)；电池充电器；蓝牙耳机；校验证书；FLIR Tools下载卡；用户文档CD-ROM 光盘；打印文档；HDMI-DVI数据线；HDMI-HDMI数据线；硬质便携箱；镜头盖；存储卡；颈带；具有多种插头的电源；三脚架适配器；USB数据线本文所述设备如用于出口，须获得美国政府的授权。

红外线测温仪操作规程作业指导书
1、开机:按下“测量”键，仪器开机自检并自动测量显示温度值。

2、液晶显示：红外线测温仪开机后屏幕上显示详细功能说明符号。

3、测量：将探头对准目标，按下“测量”键进行单次测量，或按住“测量”
键进行连续测量（注：进行测量时按住“测量”键,时间不能少于约0。

8秒)。

4、关机：开机后，如超过15秒未操作红外线测量仪，仪器将自动关机。

注意：
1、不用于光亮或抛光金属表面（不锈钢、铝等）的测量.
2、测温仪不能透过玻璃类透明表面进行测定,它测量的将是玻璃的表面温度。

3、蒸汽、灰尘、烟雾等会影响测量的准确度。

4、使用红外线测温仪时勿将激光直接对准眼睛或从反射面间接照射.
5、在使用测温仪之前,请检查机壳,切勿使用损坏的仪器，查看是否有损坏或
缺少塑料件.
6、在显示屏上出现电池的图标，请尽快更换电池.
7、若仪器工作失常，请勿使用，仪器的保护措施可能已遭破坏，若有疑问，
应把仪器送去检修。

8、切勿在有爆炸性气体、蒸汽、灰尘附近使用测温仪。

9、为避免灼伤,请记住发射率高和物体上所测得温度要低于实际温度。

10、若未按本手册规定的方式使用仪器,设备提供的保护功能可能会失效.
保养：
1、镜头清洗方法：用污渍压缩空气吹掉松散颗粒，轻轻用柔软毛刷刷去残
留碎屑，再用潮湿棉花球小心擦洗(棉花球可用水湿润），注意不要用溶剂清洗镜头.
2、外壳清洗方法：用蘸有肥皂水的软布,注意不要将测温仪浸在水里。

红外热像仪的操作指南与实验流程红外热像仪是一种传感器设备，能够通过检测并测量物体或环境的红外辐射，将其转化为可视图像，从而实现非接触式的温度测量。

它被广泛应用于各个领域，如建筑、医学、农业和环境监测等。

本文将为您介绍红外热像仪的操作指南与实验流程。

一、准备工作在使用红外热像仪前，我们需要进行一些准备工作。

首先，确保热像仪的电池电量充足，或连接好电源供应。

其次，检查红外热像仪的存储空间是否足够，以便保存拍摄的图像和视频。

另外，要清理镜头以确保图像清晰。

二、打开红外热像仪将红外热像仪打开，等待片刻，直到设备启动并进行自检。

在此过程中，确保设备的指示灯显示正常，并且观察到热像仪的镜头会发出热量。

三、调整设置在进行实验前，我们需要根据实际需求调整红外热像仪的设置。

首先，选择合适的测温范围，一般可根据待测物体的预估温度来调整。

其次，调整图像的亮度和对比度，以确保图像清晰可见。

此外，一些红外热像仪还提供色带调整的功能，可以根据需要选择不同的色带模式来显示图像。

四、使用红外热像仪进行观测在使用红外热像仪进行观测时，我们需要注意以下几点。

首先，确保热像仪与待观测物体之间没有障碍物，以免影响红外辐射的接收。

其次，尽可能保持稳定的手持姿势，以避免图像抖动。

在拍摄静止物体时，可以使用三脚架等辅助设备来提高图像的稳定性。

此外，应注意避免使用红外热像仪在强烈阳光或高温环境下进行观测，以免设备受损。

五、记录和分析数据在使用红外热像仪进行观测后，我们可以将拍摄的图像和视频保存下来，以便后续分析。

红外热像仪通常会自动记录图像的时间和日期等信息，这可以帮助我们对观测数据进行整理和分析。

在进行数据分析时，我们可以使用红外热像仪软件提供的测温功能，对图像中的不同区域进行测温，并生成温度分布图或表格。

六、实验流程下面以一个示例实验来介绍红外热像仪的实验流程。

1. 实验目的：通过红外热像仪观测并比较不同材料的热传导性能。

2. 实验材料：红外热像仪、若干种不同的材料（如铝、铜、塑料等）、温度计。

编号：Q/GSDL XXXX 变电站红外热像测温作业指导书
批准：年月日
审核：年月日
编写：年月日
试验负责人：
试验日期年月日时至年月日时
XX供电公司XX变
1 适用范围
本作业指导书针对变电站红外热像测温工作制定，仅适用于该设备红外热像测温工作。

本作业指导书规定了红外热像测温工作中的人员职责、安全、质量控制和标准化作业程序等内容
本作业指导书适用于XX供电公司所属供电企业，其他单位可参照执行。

2 试验任务、项目及环境条件
3 试验前准备工作安排3.1准备工作安排
3.2、人员要求
3.3仪器仪表和工具配置
3.4危险点分析及预控措施
3.5安全注意事项及措施
3.6试验分工
4 测试步骤、程序
4.1开工
4.2操作步骤及标准
4.3竣工及设备状态的恢复
5 试验记录及分析
红外测温记录
6 测试论结
第11页共11页。

FLIR红外热像仪使用说明书1. 简介1.1 概述FLIR红外热像仪是一种专业的热成像设备，用于检测和显示物体的红外辐射以及温度分布。

通过红外热像仪，用户可以获得目标物体的温度图像，以实时监测和分析物体的热量变化。

1.2 主要特点•高精度：采用先进的热成像技术，能够实时获取目标物体的温度分布，精度高达0.05℃。

•多功能：支持多种测量模式和色带调整，可根据需求灵活切换。

•高清图像：配备高分辨率红外摄像头，能够提供清晰且细致的热像图像。

•易于操作：友好的用户界面和简洁的操作流程，使得操作起来更加简单便捷。

•强大的数据处理能力：内置强大的数据处理功能，可以实时分析、保存和导出数据。

2. 硬件连接在使用FLIR红外热像仪之前，需要先进行硬件连接。

请按照以下步骤进行连接：1.将红外热像仪的电源线插入电源插座，并接通电源。

2.将红外热像仪与计算机通过USB线连接。

3. 软件安装与设置3.1 软件安装在连接完成后，需要安装相关的软件驱动程序。

请按照以下步骤进行安装：1.打开FLIR红外热像仪附带的驱动光盘或下载页面。

2.找到并双击驱动安装程序。

3.按照提示完成驱动的安装。

3.2 软件设置安装驱动完成后，需要进行软件设置。

请按照以下步骤进行设置：1.打开安装完成的红外热像仪软件。

2.在菜单栏中找到并点击“设置”选项。

3.在设置界面中，根据自己的需求配置相关参数，例如测量模式、色带调整等。

4. 红外热像仪使用方法4.1 打开红外热像仪在进行实时监测之前，需要打开红外热像仪。

请按照以下步骤进行操作：1.确保红外热像仪已经连接并且软件已经启动。

2.在软件界面中，点击“打开设备”按钮。

3.等待片刻，直到红外热像仪连接成功并开启。

4.2 实时监测红外热像仪可实时监测目标物体的温度分布。

请按照以下步骤进行操作：1.确保红外热像仪已经打开并连接成功。

2.将红外热像仪对准目标物体，并调整焦距。

3.在软件界面中，点击“开始监测”按钮。

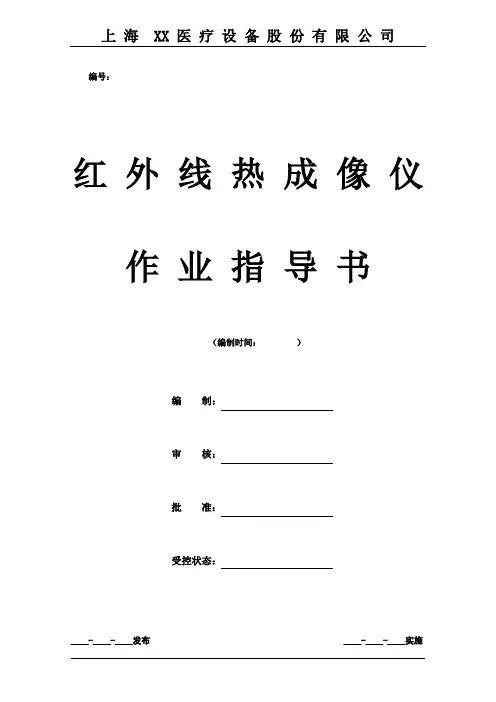

上海 XX 医疗设备股份有限公司编号：红外线热成像仪作业指导书（编制时间：）编制：审核：批准：受控状态：各版本建立及修订履历目录1.目的 (1)2.适用范围 (1)3.术语与定义 (1)4.职责和权限 (1)5.程序 (1)5.1注意事项 (1)5.1.1 人身安全及防护 (1)5.1.2 仪器维护保养 (1)5.1.3应用失准验证 (3)5.2使用方法 (3)5.2.1启动和关闭热像仪 (3)5.2.2特性和控件 (3)5.2.3菜单的使用 (3)5.2.5设置热像仪时钟 (3)5.2.6 设置日期 (4)5.2.7设置时间 (4)5.2.8聚焦和捕获图像 (4)5.2.9 保存热像仪数据 (5)5.2.10 调整热像仪图像 (5)5.2.12 设置范围 (5)5.2.13 快速自动/手动范围切换 (5)5.1.14 快速自动调节 (5)5.1.15 设置水平（手动） (6)5.2.16 设置温度跨度（手动） (6)5.2.17 浏览和删除存储的图像 (6)5.2.18 更改温度单位 (7)5.2.19 进行准确温度测量 (7)5.2.21 设置文件格式 (7)5.2.22 背光设置 (7)5.3仪器使用记录填写 (8)5.4仪器恢复与保养 (8)6.相关文件 (8)7.记录表样 (8)1 目的让操作人员在使用仪器时能规范操作步骤,以避免由于操作不当引起的品质事故或仪器损坏。

2 适用范围红外热成像检查。

3 术语与定义红外热成像仪的术语与定义如下： 1）LCD 显示：屏显示数据。

2）功能键（F1，F2和F3）：功能选择。

3）电池盖：防止电池脱落。

4）扬声器：播放声音。

5）麦克风：采集声音。

6）自动背光传感器：光线调节。

7）手带：防止脱落。

8）交流适配器/充电器输入端：充电。

9）SD 存储卡卡仓：存放SD 卡。

10）翻盖式镜头：保护镜头。

11）热（红外）相机：测量主体。

12）焦距控件：距离测量。

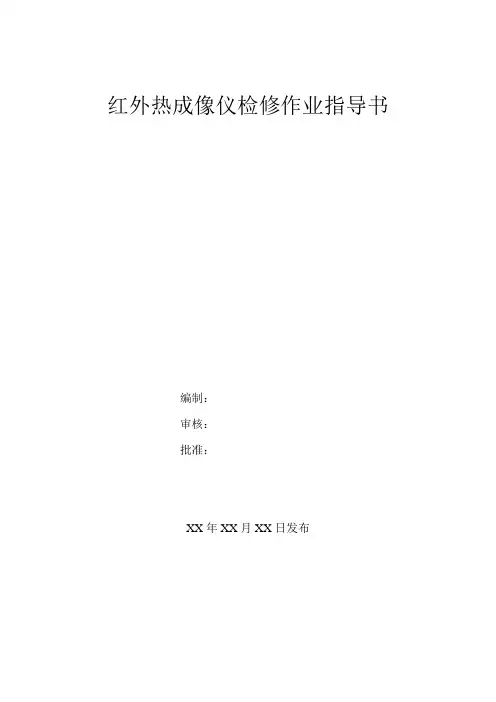

红外热成像仪检修作业指导书编制：审核：批准：XX年XX月XX日发布目录1、设备概述 (1)2、设备应用范围 (1)2.1回转窑在运行时特点 (1)2.2红外扫描成像系统作用 (1)3、红外热像仪的使用步骤 (2)3.1参数设定 (2)3.2寻找焦点 (2)3.3分析异常 (2)3.4数据记录 (2)4、红外热像仪使用注意事项 (3)4.1调整焦距 (3)4.2选择正确的测温范围 (3)4.3了解最大检测距离 (3)4.4保持仪器平稳 (4)4.5探测环境要单一 (4)4.6由专业人员操作 (4)4.7注意定期的维护和保养 (4)图一：回转窑窑体温度监测的红外扫描成像系统画面 (5)图二：历史记录曲线 (5)1、设备概述红外热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射，将其能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图，这种热像图与物体表面的热分布场相对应。

通俗地讲智能红外热像仪就是将物体发出的不可见红外能量转变为可见的热图像。

2、设备应用范围2.1回转窑在运行时特点窑体内部为耐火材料，外表为钢板围护层，在运行时会出现以下问题：（1）由于物料熔融，会造成局部结焦，并可能在尾部堆积拉圈，影响排渣，严重时需要停炉除焦，影响设备运行可靠性。

（2）内部耐火材料逐渐侵蚀、脱落，钢板直接暴露在高温环境中，软化甚至熔蚀，威胁生产安全，造成非计划停窑检修。

（3）物料在转窑内燃烧时，由于无法判断燃烧过程，造成燃烧不充分或燃烧过度，对回转窑的处理能力与二燃室的补燃都会造成影响，带来安全隐患和经济损失、影响环保达标等。

2.2红外扫描成像系统作用（1）探测由于耐火砖脱落、损坏或磨损产生的热点。

（2）探测由于燃烧火焰位置和形状不规范而导致的非正常的运行状况。

（3）安排最佳维护时间。

（4）延长窑体和耐火砖的使用寿命。

（5）提供完整的监测窑体运行重要参数。

3、红外热像仪的使用步骤3.1参数设定红外热像仪测量前，需要对参数进行设置。

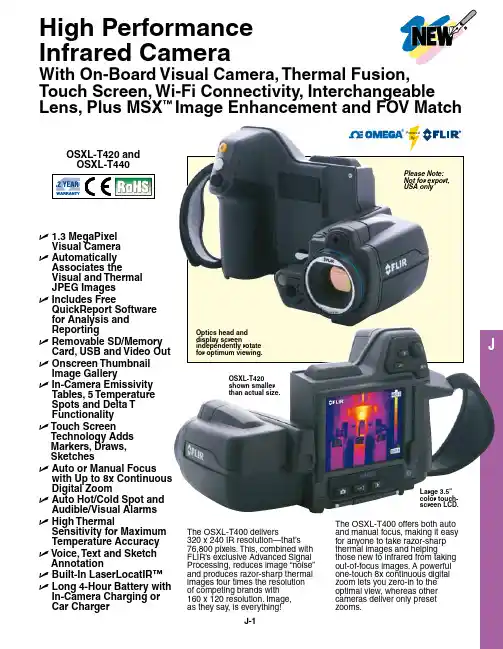

容祺FLIR T420专业级手持式红外热像仪FLIR菲利尔T420红外热像仪-产品简介：以经济的价格提供优异的性能。

符合人体工程学的出色设计和便捷的通信，使得FLIR T400系列成为一款真正便于用户使用的红外热像仪，既适用于初次使用的用户，也适用于经验丰富的高级用户。

它支持多种通信方式，包括Wi-Fi和MeterLink(蓝牙)等。

此款红外热像仪采用最新技术，能够快速处理和存储图像FLIR菲利尔T420红外热像仪-产品特性：320×240像素分辨率草图注释400系列的热图像分辨率为320×240像素。

在热图像中直接标示问题区域。

热像仪灵敏度辐射红外视频流Flir T400系列的热灵敏度＜0.045℃。

16位辐射红外视频流能够(经由USB)传输到一台运行Flir软件的PC上。

高质量可见光数码相机图像存储FlirT400系列中的两个型号都配有310万像素数码相机。

Flir使用一种全辐射的公用JPEG图像格式,因此能通过基于Microsof t Word的Flir软件进行后处理和撰写报告。

测温范围触摸屏T400系列能够测量高达＋1200℃的温度。

3.5英寸LCD触摸屏提供了全新的交互能力和用户舒适度。

可更换的红外镜头测温模式T400系列提供了一系列镜头,包括标准的25℃镜头和测温点，带自动冷/热点标记的区域，等温线，△T计算。

可选配的6℃、15℃、45℃和90℃镜头。

灵活的接口复制到U盘T400系列配备了标准的视频输出、USB输出和一个可拔插SD卡。

将所拍摄的图像或报告直接从红外热像仪传输到U盘。

MPEG-4视频即时报告创建可见光和红外线非辐射MPEG-4视频文件。

直接在热像仪中创建报告，并轻松的将报告复制到U盘。

温度异常时提供声音、图像报警文本和语音注释更轻松、更快的调查问题。

可通过预定义列表或使用触摸屏，进行文本注释。

此外，也可连接耳机，进行语音注释。

型号FLIR T420/T420bx FLIR T440/T440bx精度±2%or2°C红外图像分辨率76,800(320×240)热灵敏度<0.045°C测温范围-20°C~650°C高温选项达1,200°Cbx:--20°C~350°C-20°C~1,200°Cbx:-20°C~650°C显示屏 3.5”/宽屏取景器--测量功能5种模式:5个测温点,5个方框区域,等温线,自动热/冷点检测,温差测温点5个，可移动帧频60Hz视场角25°×19°可选镜头6°,15°长焦,45°广角,90°;微距:100,50μm 调焦自动或电动连续自动调焦--最小焦距0.4m(1.31ft)全辐射JPEG图像到SD卡x xMPEG4到SD(非辐射红外图像)x x全辐射视频流到电脑，在线研发x x调色板12:北极，灰白，铁红，熔岩，彩虹，和高彩虹FLIR Tools软件x x即时报告x x电池工作时间>4hrs内置可见光数码相机310万像素LED显示屏x x触摸屏x x数码变焦4x8x隔热报警仅bx型号仅bx型号露点报警仅bx型号仅bx型号Meterlink®Connectivity x x激光指示器x x激光校准(在红外图像上)x x指南针--GPS--红外窗口校正x x温差x x画中画可调整大小热叠加x xMSXTM多波段动态成像-x触摸屏草图x x红外/可见光图像草图注释-x语音/文本注释x xFLIR Tools移动应用程序（Apple®&x x Android™）FLIR App Streaming Video x xFLIR App Remote Control x x重量(含电池) 1.94lbs(0.88kg)。
