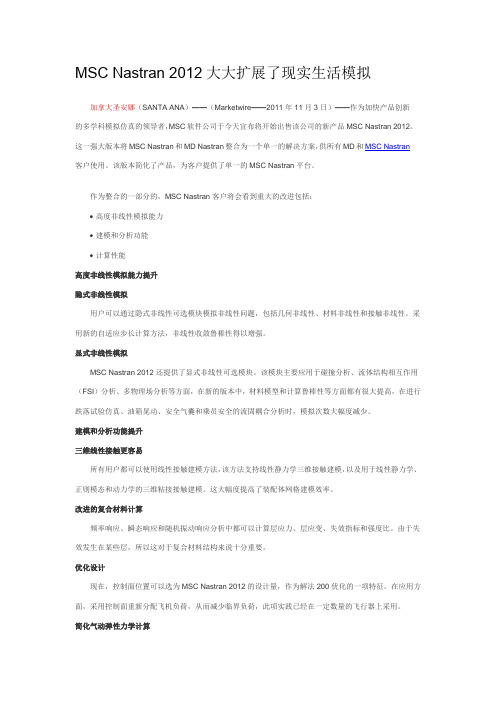

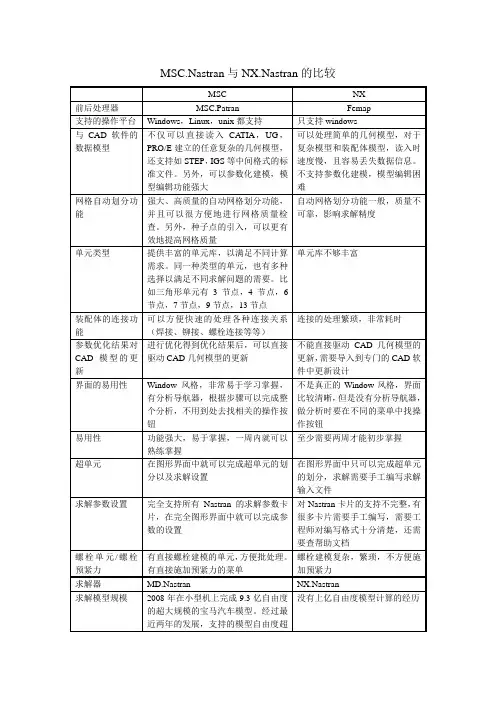

MSC Nastran 2012大大扩展了现实生活模拟加拿大圣安娜（SANTA ANA）——（Marketwire——2011年11月3日）——作为加快产品创新的多学科模拟仿真的领导者，MSC软件公司于今天宣布将开始出售该公司的新产品MSC Nastran 2012。
这一强大版本将MSC Nastran和MD Nastran整合为一个单一的解决方案，供所有MD和MSC Nastran客户使用。
该版本简化了产品，为客户提供了单一的MSC Nastran平台。
作为整合的一部分的，MSC Nastran客户将会看到重大的改进包括：∙高度非线性模拟能力∙建模和分析功能∙计算性能高度非线性模拟能力提升隐式非线性模拟用户可以通过隐式非线性可选模块模拟非线性问题，包括几何非线性、材料非线性和接触非线性。
采用新的自适应步长计算方法，非线性收敛鲁棒性得以增强。
显式非线性模拟MSC Nastran 2012还提供了显式非线性可选模块。
该模块主要应用于碰撞分析、流体结构相互作用（FSI）分析、多物理场分析等方面，在新的版本中，材料模型和计算鲁棒性等方面都有很大提高，在进行跌落试验仿真、油箱晃动、安全气囊和乘员安全的流固耦合分析时，模拟次数大幅度减少。
建模和分析功能提升三维线性接触更容易所有用户都可以使用线性接触建模方法，该方法支持线性静力学三维接触建模，以及用于线性静力学、正则模态和动力学的三维粘接接触建模。
这大幅度提高了装配体网格建模效率。
改进的复合材料计算频率响应、瞬态响应和随机振动响应分析中都可以计算层应力、层应变、失效指标和强度比。
由于失效发生在某些层，所以这对于复合材料结构来说十分重要。
优化设计现在，控制面位置可以选为MSC Nastran 2012的设计量，作为解法200优化的一项特征。
在应用方面，采用控制面重新分配飞机负荷，从而减少临界负荷，此项实践已经在一定数量的飞行器上采用。
简化气动弹性力学计算MSC Nastran 2012版本简化了气弹建模。
MSC.Nastran ACMS模块在汽车仿真分析中的应用屈晓峰，方华，韩坤，李保国（北汽集团越野车研究院北京，101300）[摘要]我公司采购了MSC.Nastran2013软件，采购前进行了软件测试，关注新版本软件计算精度及计算时间成本。
根据公司主流业务内容，测试了整备车身模态和频率响应传递函数计算。
通过软件测试，证明MSC.Nastran2013满足分析精度与效率要求，满足工程需求。
关键词: NVH，CAE，高性能计算，The Application of the MSC.Nastran ACMSin the Simulation Analysis ofVehicleQuxiaofeng, Fanghua, Hankun, LibaoguoBAIC GROUP OFF-ROAD VEHICLE R&D[Abstract] Before purchasing MSC.Nastran2013, the trimmed body mode and the frequency response function were resolved to ensure the calculation accuracy and the efficiency of the software. Finally, it is shown that the MSC.Nastran2013 met our request of project.Key words: NVH, CAE, HPC1 MSC.Nastran加速模块介绍MSC公司于2013年底推出了Nastran新版本：MSC.Nastran2013.1。
新版本除了增加嵌入式疲劳解算器等开创性功能，以及对上一个版本中的疲劳寿命和孔隙材料建模的优化，还加强了其计算性能，进一步提升了速度，降低产品开发计算时间成本。
MSC.Nastran2013主要采用了如下技术提高计算效率：1）MSC.Nastran共享内存并行计算，Shared Memory Parallel（SMP）。
MSC Nastran 模块功能介绍1.MSC Nastran Basic 1003 （License文件中的授权特征名：NA_NASTRAN）MSC Nastran基本模块，功能包括线性静力分析、模态分析及屈曲分析。
MSC Nastran 基本模块求解规模无节点限制，可对多种单元、材料、载荷工况进行评估，实现线性静力分析（包括屈曲分析）和模态分析（包含流固偶合即虚质量方法和水弹性方法）。
线性静力分析，预测结构在静力条件下的线性响应（位移、应变、应力），即小变形和不考虑非线性因素的情况，包括屈曲分析（稳定性分析）。
模态分析能了解结构的固有频率（振动模态）特征，帮助评估结构的动力特性。
2. MSC Nastran Dynamics 1025 （License文件中的授权特征名：NA_Dynamics）结构动力学分析是MSC Nastran的主要强项之一，它具有其它有限元分析软件所无法比拟的强大分析功能。
MSC Nastran动力学分析功能包括: 正则模态，复特征值分析，频率及瞬态响应分析，随机响应分析，冲击谱分析等。
3. MSC Nastran Connectors 10002 （License文件中的授权特征名：NA_Connectots）MSC Nastran连接单元，可以模拟点焊，铆接，螺栓连接等。
允许创建点-点，点-面，面-面连接。
可以用焊接单元将任意的两个部件的网格连接在一起，并自动处理与任意类型单元之间的连接。
4. MSC Nastran ADAMS Integration 10233 （License文件中的授权特征名：NA_ADAMS_Integration）MSC Nastran 与ADAMS的接口，使用ADAMS进行柔性体分析时，需导入MSC Nastran计算所生成的模态中性文件，MSC Nastran ADAMS Integration可使MSC Nastran 计算生成ADAMS所需要的柔性体模态中性文件。

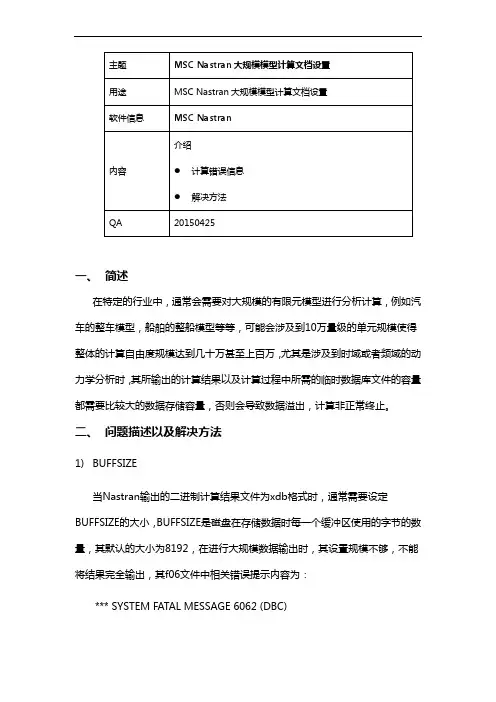

一、简述在特定的行业中，通常会需要对大规模的有限元模型进行分析计算，例如汽车的整车模型，船舶的整船模型等等，可能会涉及到10万量级的单元规模使得整体的计算自由度规模达到几十万甚至上百万，尤其是涉及到时域或者频域的动力学分析时，其所输出的计算结果以及计算过程中所需的临时数据库文件的容量都需要比较大的数据存储容量，否则会导致数据溢出，计算非正常终止。
二、问题描述以及解决方法1)BUFFSIZE当Nastran输出的二进制计算结果文件为xdb格式时，通常需要设定BUFFSIZE的大小，BUFFSIZE是磁盘在存储数据时每一个缓冲区使用的字节的数量，其默认的大小为8192，在进行大规模数据输出时，其设置规模不够，不能将结果完全输出，其f06文件中相关错误提示内容为：*** SYSTEM FATAL MESSAGE 6062 (DBC)*** DIOMSG ERROR MESSAGE 6 FROM SUBROUTINE WRTLSTOVERFLOW OF DICTIONARY PRIMARY INDEX FOR DATA BASE UNIT 1.解决方法(一)在输入文件(BDF文件)的FMS中添加：Nastran Buffsize = 32769用以增大XDB文件的容量解决方法(二)在输入文件(BDF文件)的FMS中添加：ASSIGN DBC='XXX.xdb',RECL=32769用以增大XDB文件的容量2)Scratch DBset 容量不够用，数据溢出通常对大规模模型进行分析计算时会遇到如下的错误提示：*** USER FATAL MESSAGE 1221(GALLOC)THE PARTITION OF THE SCRATCH DBSET USED FOR DMAP-SCRATCH DATABLOCKS IS FULL.USER INFORMATION: THE DMAP SCRATCH PARTITION WILL NOT SPILL INTO THE 300-SCRATCH PARTITION.USER ACTION: 1. SET NASTRAN SYSTEM(151)=1, OR2. INCREASE THE NUMBER OF MEMBERS, AND/OR THEIRMAXIMUM SIZE, FOR THE SCRATCH DBSET ON-THE "INIT" STATEMENT.该错误是由于计算时的临时数据库文件SCRATCH DBset容量不能满足计算要求，导致数据溢出，需要扩展该数据库规模满足计算的需求。

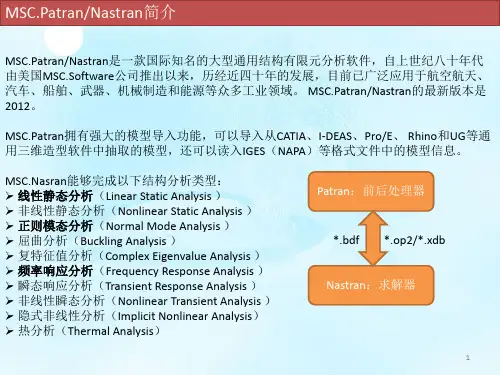

MSC.Nastran 介绍全球功能最强、应用最为广泛的有限元分析软件MSC.Software 公司自 1963 年开始从事计算机辅助工程领域 CAE 产品的开发和研究。

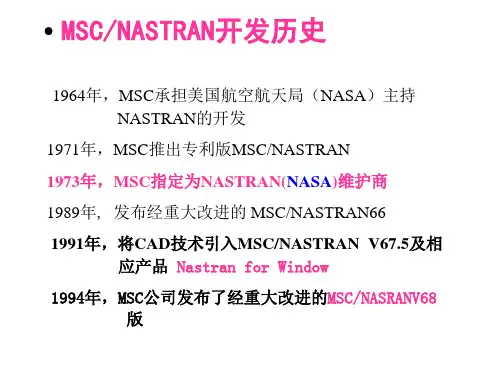

在 1966 年，美国国家航空航天局(NASA)为了满足当时航空航天工业对结构分析的迫切需求， 招标开发大型有限元应用程序，MSC.Software 一举中标，负责了整个 NASTRAN 的开发过程。
经过 40 多年的发展，MSC.Nastran 已成为 MSC 倡导的虚拟产品开发(VPD)整体环境最主要的 核心产品， MSC.Nastran 与 MSC 的全系列 CAE 软件进行了有机的集成， 为用户提供功能全面、 多学科集成的 VPD 解决方案。
MSC.Nastran 是 MSC.Software 公司的旗舰产品，经过 40 余年的发展，用户从最初的航 空航天领域，逐步发展到国防、汽车、造船、机械制造、兵器、铁道、电子、石化、能源材 料工程、科研教育等各个领域，成为用户群最多、应用最为广泛的有限元分析软件。
MSC.Nastran 的开发环境通过了 ISO9001:2000 的论证， MSC.Nastran 始终作为美国联邦 航空管理局(FAA)飞行器适航证领取的唯一验证软件。
在中国，MSC 的 MCAE 产品作为与压力 容器 JB4732-95 标准相适应的设计分析软件， 全面通过了全国压力容器标准化技术委员会的 严格考核认证。
另外，MSC.Nastran 是中国船级社指定的船舶分析验证软件。
赛车部件分析ISO9001:2000 论证通过证书一．MSC.Nastran 的特色极高的软件可靠性，经过无数工程问题的验证 独特的结构动力学分析技术 完整的非线性求解技术 高效率的大型工程问题求解能力 – ACMS 方法 针对大型问题的优化技术和设计灵敏度分析技术 高度灵活的开放式结构，功能独特的用户化开发工具 DMAP 语言 独特的空气动力弹性及颤振分析技术1独特的多级超单元技术，支持 MSC.Nastran 所有的分析类型 作为工业标准的输入/输出格式 高效的分布式并行计算二．MSC.Nastran 的分析功能1．静力分析MSC.Nastran 的静力分析功能支持全范围的材料模式,包括：均质各向同性材料、正交 各项异性材料、各项异性材料和随温度变化的材料等。
MSC.Nastran 名称介绍为了缩短MSC.Nastran 计算时间，MSC.Nastran 主要利用如下技术：1. MSC Nastran 共享内存并行计算，通过单机多CPU 并行计算技术，用来实现大模型的求解，缩短计算时间，提高分析效率；2. MSC Nastran ACMS 模块，即自动部件模态综合法，通过整车模型由一个整体矩阵剖分为多个子结构，单独计算每个子结构，后超单元技术，重新生成系统整体响应。
可以使用分析时间缩短为原来的四分之一或更低，计算频率阶数越多，该方法效率越高；3. MSC Nastran 分布式并行计算，与ACMS 模块结合，通过分布式并行计算技术将子结构分配到多台计算，用来实现大模型的求解，缩短计算时间，提高分析效率。
MSC Nastran Distributed Parallel (DMP)支持频率域，几何域，自由度域的划分方法，与ACMS 模块结合，大幅缩短计算时间。
MSC.Nastran 2013 HPC 计算配置提交计算时，使用MODE ＝i8内存无限制模式，充分利用硬件资源，加速计算，输入格式如下：修改相应目录下，Nastran配置文件，充分调用硬件资源进行计算, 路径为（根据个人电脑设置，该路径会不同）：C:\MSC.Software\MSC_Nastran\20130\conf\NAST20130.rcf在该文件中添加或修改如下：BUFFSIZE=ESTIMATEPARALLEL=NPROC（例如4或8，32等，要确定有SMP模块）MEMORY=MAXMEMORYMAX=0.85*PHYSICAL（指计算机物理内存）MSC.Nastran 2013 HPC测试案例测试模型1，TRIM模型，节点数130万，单元数129万，自由度为750万，使用MSC.Nastran 的SMP和ACMS模块分别进行2次计算，二次计算总结如下表。
表1－1 750万模型测试备注：1、0～45Hz次计算时，使用硬盘为SCSI盘；0～75Hz使用硬盘为SSD固态硬盘，读写速度更快。

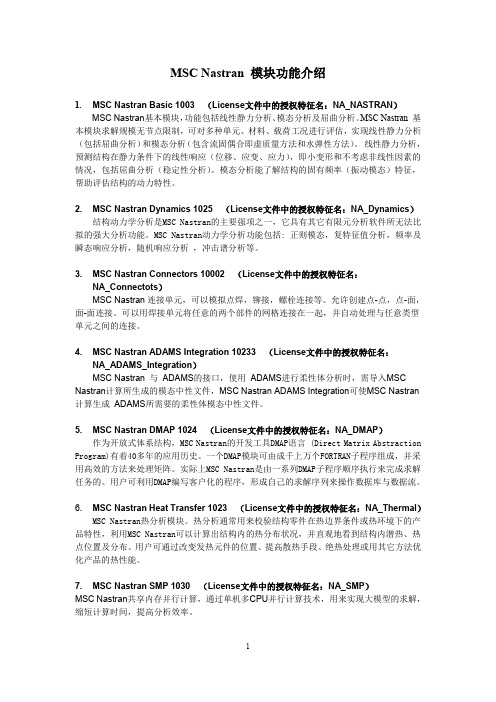

MSC Nastran 模块功能介绍1.MSC Nastran Basic 1003 （License文件中的授权特征名：NA_NASTRAN）MSC Nastran基本模块，功能包括线性静力分析、模态分析及屈曲分析。
MSC Nastran 基本模块求解规模无节点限制，可对多种单元、材料、载荷工况进行评估，实现线性静力分析（包括屈曲分析）和模态分析（包含流固偶合即虚质量方法和水弹性方法）。
线性静力分析，预测结构在静力条件下的线性响应（位移、应变、应力），即小变形和不考虑非线性因素的情况，包括屈曲分析（稳定性分析）。
模态分析能了解结构的固有频率（振动模态）特征，帮助评估结构的动力特性。
2. MSC Nastran Dynamics 1025 （License文件中的授权特征名：NA_Dynamics）结构动力学分析是MSC Nastran的主要强项之一，它具有其它有限元分析软件所无法比拟的强大分析功能。
MSC Nastran动力学分析功能包括: 正则模态，复特征值分析，频率及瞬态响应分析，随机响应分析，冲击谱分析等。
3. MSC Nastran Connectors 10002 （License文件中的授权特征名：NA_Connectots）MSC Nastran连接单元，可以模拟点焊，铆接，螺栓连接等。
允许创建点-点，点-面，面-面连接。
可以用焊接单元将任意的两个部件的网格连接在一起，并自动处理与任意类型单元之间的连接。
4. MSC Nastran ADAMS Integration 10233 （License文件中的授权特征名：NA_ADAMS_Integration）MSC Nastran 与ADAMS的接口，使用ADAMS进行柔性体分析时，需导入MSC Nastran计算所生成的模态中性文件，MSC Nastran ADAMS Integration可使MSC Nastran 计算生成ADAMS所需要的柔性体模态中性文件。
5. MSC Nastran DMAP 1024 （License文件中的授权特征名：NA_DMAP）作为开放式体系结构，MSC Nastran的开发工具DMAP语言 (Direct Matrix Abstraction Program)有着40多年的应用历史。
一个DMAP模块可由成千上万个FORTRAN子程序组成，并采用高效的方法来处理矩阵。
实际上MSC Nastran是由一系列DMAP子程序顺序执行来完成求解任务的。
用户可利用DMAP编写客户化的程序，形成自己的求解序列来操作数据库与数据流。
6. MSC Nastran Heat Transfer 1023 （License文件中的授权特征名：NA_Thermal）MSC Nastran热分析模块。
热分析通常用来校验结构零件在热边界条件或热环境下的产品特性，利用MSC Nastran可以计算出结构内的热分布状况，并直观地看到结构内潜热、热点位置及分布。
用户可通过改变发热元件的位置、提高散热手段、绝热处理或用其它方法优化产品的热性能。
7. MSC Nastran SMP 1030 （License文件中的授权特征名：NA_SMP）MSC Nastran共享内存并行计算，通过单机多CPU并行计算技术，用来实现大模型的求解，缩短计算时间，提高分析效率。
8. MSC Nastran Linear Contact 10464 （License文件中的授权特征名：NA_Linear_Contact）MSC Nastrand的线性接触分析模块。
其功能是在线性求解序列（SOL 101）中求解带有接触问题，简化接触问题的计算。
该模块的使用条件是模型中只包含接触非线性，无其它的非线性因素，并且接触无大的滑移。
9. MSC Nastran Superelements 1032 （License文件中的授权特征名：NA_Superelements）超单元分析是MSC Nastran的主要强项之一，适用于所有的分析类型。
超单元分析主要是通过把整体结构先化划分成若干部件，把各个部件的特征矩阵(如刚度、质量、阻尼等)压缩成一组主自由度，再对各个部件进行装配得到整体结构的响应。
应用超单元工程师仅需对所关心的，影响较大的超单元部件进行重新计算,从而使分析过程更经济、更高效。
10. MSC Nastran Acoustics 10058 （License文件中的授权特征名：NA_Acoustics）MSC Nastran (噪)声学分析模块。
通过流-固耦合技术进行内声场分析，可用直接法或模态法分析声学动力响应。
新的流固耦合算法可快速识别流-固界面，这对于设计和噪声预测非常重要。
新算法可显著减少解算时间、提高声学模型的计算精度。
11. MSC Nastran Dynamic Design Analysis Method (DDAM ) 10209 （License文件中的授权特征名：NA_DDAM）MSC Nastran 动力设计分析方法。
使用DDAM可以分析各种潜水艇和水面舰船体受爆炸冲击波响应，例如分析动力装置（燃气轮机，汽轮机，柴油机），电子设备及其它结构受爆炸冲击波响应等，满足NA VSEA（美国海军海上系统司令部）论证要求。
12. MSC Nastran Nonlinear 1027 （License文件中的授权特征名：NA_Nonlinear）MSC Nastran非线性分析模块。
能够分析材料非线性和几何非线性（大位移）问题，即小应变非线性弹性、大应变的超弹性、弹塑性、粘弹性（蠕变）、非线性屈曲和snap-through 后屈曲，还可计算非线性模态.。
MSC Nastran Nonlinear 可进行静态和瞬态非线性分析。
13. MSC Nastran Rotor Dynamics 10232 （License文件中的授权特征名：NA_RotorDynamics）MSC Nastran转子动力学模块。
可进行转子动力学特性分析，能考虑了陀螺效应。
用来分析转子的涡动模态、临界转速、频率响应、瞬态响应以及转子的静态特性等。
14. MSC Nastran Aeroelasticity I 1033 （License文件中的授权特征名：NA_Aero）MSC Nastran 的空气动力弹性及颤振分析模块I，MSC Nastran 的气动弹性I 模块用于分析结构模型在亚音速下气流中的气动弹性行为。
MSC Flightloads 是建立在 MSC Nastran 和MSC Patran基础上的用于前后处理的可视化软件，三者密不可分。
使用 MSC Flightloads 和 MSC Nastran可以进行飞机、直升机、导弹、悬索桥甚至烟囱和高压线的气动弹性分析和设计。
MSC Nastran 的气动弹性I 模块是空气动力弹性及颤振分析模块II的先决条件。
15. MSC Nastran Implicit Nonlinear (SOL600) 20170 （License文件中的授权特征名：NANL_Solver）MSC Marc是国际上最著名的非线性结构分析软件。
MSC Nastran将MSC Marc的非线性分析功能集成进来，成为MSC Nastran的隐式非线性模块SOL 600，解决非线性接触、大变形及大应变等高度非线性问题。
使MSC Nastran成为功能更强、适应面更宽、应用领域更广的结构分析软件。
16. MSC Nastran Marc Translator 10077 （License文件中的授权特征名：NA_MARC_Translator）MSC Nastran 的Marc 转换器，使用sol 600进行分析时，需要调用MSC Nastran Marc Translator来完成nastran到marc的转换，然后用marc进行分析。
17. MSC Nastran Implicit Nonlinear Shape Memory Materials (SOL 600) 10167（License文件中的授权特征名：NANL_ShapeMemory）MSC Nastran SOL 600中的记忆合金材料分析功能。
18. MSC Nastran Implicit Nonlinear Hemi Cube View Factors (SOL 600) 10323（License文件中的授权特征名：NANL_ViewFactor）MSC Nastran SOL 600中视角系数计算模块，该模块采用新的视角系数计算程序来计算辐射角系数，19. MSC Nastran Design Optimization 1031 （License文件中的授权特征名：NA_Optimization）MSC Nastran的优化模块，包含设计优化和拓扑优化。
设计优化是为了满足特定优选目标如最小重量、最大第一阶固有频率或最小噪声级等的综合设计过程。
MSC Nastran拥有强大、高效的设计优化能力，其优化过程由设计灵敏度分析及优化两大部分组成，可对静力、模态、屈曲、瞬态响应、频率响应、气动弹性和颤振分析进行优化。
有效的优化算法允许在大模型中存在上百个设计优化变量和响应。
拓扑优化是与参数化形状优化或尺寸优化不同的非参数化形状优化方法。
在产品概念设计阶段, 为结构拓扑形状或几何轮廓提供初始建议的设计方案。
拓扑优化采用Homogenization 方法, 在满足结构设计区域的剩余体积（质量）比的约束条件下，对静力分析满足最小平均柔度或最大平均刚度, 在模态分析中, 满足最大基本特征值或指定模态与计算模态的最小差。
20. MSC Nastran GPU 10509 （License文件中的授权特征名：NA_GPU）MSC Nastran GPU支持模块。
有此模块，可使用GPU计算。
21. MSC Nastran Multi-Model Optimization 10488 (License文件中的授权特征名：NA_MultiOpt）MSC Nastran多模型优化模块。
该模块可以把多个相关的优化模型组合成一个优化模型进行优化，使优化结果同时满足不同的优化模型的目标值。
22. MSC Nastran LS-DYNA Translator 10275 (License文件中的授权特征名：NA_LSDYNA_Translator）MSC Nastran 的LS-DYNA 转换器，使用sol 700进行分析时，需要调用MSC Nastran LS-DYNA Translator来完成nastran到LS-DYAN的转换，然后用LS-DYNA解算器进行分析。
