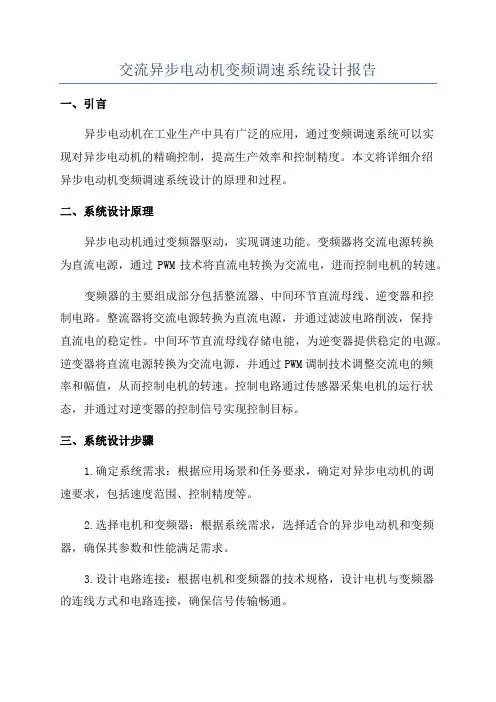

交流异步电动机变频调速系统设计报告一、引言异步电动机在工业生产中具有广泛的应用，通过变频调速系统可以实现对异步电动机的精确控制，提高生产效率和控制精度。
本文将详细介绍异步电动机变频调速系统设计的原理和过程。
二、系统设计原理异步电动机通过变频器驱动，实现调速功能。
变频器将交流电源转换为直流电源，通过PWM技术将直流电转换为交流电，进而控制电机的转速。
变频器的主要组成部分包括整流器、中间环节直流母线、逆变器和控制电路。
整流器将交流电源转换为直流电源，并通过滤波电路削波，保持直流电的稳定性。
中间环节直流母线存储电能，为逆变器提供稳定的电源。
逆变器将直流电源转换为交流电源，并通过PWM调制技术调整交流电的频率和幅值，从而控制电机的转速。
控制电路通过传感器采集电机的运行状态，并通过对逆变器的控制信号实现控制目标。
三、系统设计步骤1.确定系统需求：根据应用场景和任务要求，确定对异步电动机的调速要求，包括速度范围、控制精度等。
2.选择电机和变频器：根据系统需求，选择适合的异步电动机和变频器，确保其参数和性能满足需求。
3.设计电路连接：根据电机和变频器的技术规格，设计电机与变频器的连线方式和电路连接，确保信号传输畅通。
4.设计控制系统：根据系统需求，设计控制系统包括传感器、控制电路和控制算法等，确保对电机的精确控制。
5.实施系统调试：将设计好的电路和控制系统进行组装和调试，确保系统能够正常工作。
6.测试系统性能：对系统进行性能测试，包括速度响应、负载变化等测试，验证系统的设计目标是否达到。
7.优化系统性能：根据测试结果，对系统进行调整和优化，提高系统的性能和稳定性。
8.编写设计报告：整理系统设计过程、实施步骤和测试结果，撰写设计报告。
四、系统设计考虑因素1.变频器和电机的匹配性：选择变频器时需要考虑其输出能力是否足够满足电机的需求，包括最大输出功率、额定电流等。
2.控制系统的精确性：设计控制系统时需要考虑传感器的精度、控制器的计算性能等因素，确保控制系统能够精确控制电机的转速。
异步电机矢量控制变频调速系统的研究与设计的开题报告1.题目：异步电机矢量控制变频调速系统的研究与设计2.研究背景和意义：异步电机广泛应用于工业生产中，其使用效率和能耗直接影响到工业生产的效率和成本。
因此，如何提高异步电机的使用效率和降低能耗成为当前研究的热点。
传统的异步电机调速系统主要采用开环控制方式，存在调速精度不高、功率利用率低等问题。
而异步电机矢量控制技术可以有效改善这些问题，实现更高的调速精度和功率利用率。
因此，本研究旨在通过异步电机矢量控制技术，设计并实现一个高效、精确的异步电机变频调速系统，以实现对异步电机的优化控制，提高工业生产效率。
3.研究内容和目标：本研究主要内容包括：1）异步电机矢量控制技术的理论研究和实现方法的探讨；2）变频器选型和模块设计；3）控制算法的设计和仿真；4）电机控制系统的硬件和软件设计和搭建；5）系统实验和性能测试。
本研究的目标是开发一个基于异步电机矢量控制技术的变频调速系统，能够实现精确的调速和高效的能耗利用，提高异步电机的工作效率，达到工业生产的要求。
4.研究方法和技术路线：研究方法：本研究采用理论分析、仿真设计、实验验证相结合的方法，通过软、硬件相结合的方式实现异步电机的矢量控制和变频调速。
技术路线：1）异步电机的工作原理和矢量控制的理论分析研究；2）变频器的选型和模块设计，实现对异步电机的控制；3）电流矢量控制算法的设计和仿真；4）控制系统硬件和软件设计和搭建；5）系统实验和性能测试，优化系统设计。
5.论文结构和预期成果：本研究将撰写一篇完整的研究论文，主要结构包括：绪论、相关技术和理论分析、系统设计和实现、系统实验和测试、未来工作和总结等部分。
预期成果：开发一个基于异步电机矢量控制技术的变频调速系统，实现对异步电机的矢量控制和变频调速，提高电机的工作效率。
同时，论文将对异步电机矢量控制技术的研究和应用提供一定的理论和实践参考。
异步电机矢量控制变频调速系统的研究一、引言随着电气技术的不断发展，以异步电机为主的传统传动方式逐渐被新一代电机控制技术所取代。
其中，异步电机矢量控制变频调速系统凭借其高效、高精度、高稳定性的特点，成为工业自动化领域的研究热点。
本文旨在分析现状、面临的问题及未来发展方向。
二、异步电机矢量控制的基本原理异步电机矢量控制是以数字信号处理器（DSP）为核心的控制系统，其基本原理是通过对电机的电流和磁场进行测量与分析，实现电机转速和力矩的精确控制。
具体来说，异步电机矢量控制系统由电机主控制器、电机侧的转子磁链观测器、电机侧的电流环等组成。
其中，电机主控制器通过测量电机的转速、转子磁链等信息，经过数学模型的运算，输出相应的电压和电流信号，控制电机的状态和运动。
三、现状1. 控制算法的改进当前的异步电机矢量控制系统的研究主要集中在控制算法的改进上。
例如，研究者通过改进电机转矩算法、调整PI控制器参数等手段，提高电机的控制精度和响应速度。
同时，也有研究集中在控制器的设计和优化上，以获得更高的稳定性和鲁棒性。
2. 传感器技术的发展传感器技术的发展为异步电机矢量控制系统的研究提供了更多的可能性。
例如，采用高精度的速度传感器可以提供更准确的电机转速信息，进一步提高控制精度。
此外，还有研究者探索了无传感器的控制方法，通过非接触式传感技术实现对电机状态的监测和控制。
3. 系统性能的优化随着对异步电机矢量控制系统的深入研究，研究者们开始关注系统性能的优化。
他们通过提高控制器的采样频率、降低控制系统的延迟等手段，减小系统的震荡和波动，提高控制系统的稳定性和鲁棒性。
同时，也有研究者通过引入自适应控制技术等新方法，进一步提高系统的响应速度和鲁棒性。
四、异步电机矢量控制变频调速系统面临的问题1. 控制算法的复杂性异步电机矢量控制系统的复杂性限制了其在一些特定领域的应用。
控制算法的复杂性不仅增加了系统的开发难度，还会导致系统的运算量增大，从而影响控制系统的实时性和稳定性。
异步电动机变频调速系统的设计与仿真1. 异步电动机概述交流电动机，主要指笼式异步电动机和同步电动机。
它主要用于不需要变速的电力传动系统中，其原因是:1)不论是异步电动机还是同步电动机，唯有改变定子供电频率调速最为方便，而且可以获得优异的调速特性。
而大容量的变频电源却在长时期内没有得到很好的解决。
(2)异步电动机和直流电动机不同，它只有一个供电回路定子绕组，致使其速度控制比较困难，不像直流电动机那样通过控制电枢电压或控制励磁电流均可方便地控制电动机的转速。
然而，自20世纪50年代末开始，电气传动领域中进行着一场重要的技术革命一将原来只用于恒速传动的交流电动机实现速度控制，以取代制造复杂、价格昂贵和维护麻烦的直流电动机。
随着电力电子器件及微电子技术的不断进步以及现代控制理论向交流电气传动领域的渗透，现在从数百瓦的伺服系统到数万千瓦的特大功率高速传动系统;从一般要求的小范围调速传动到高精度、快响应和大范围的调速传动;从单机传动到多机协调运转，几乎都可采用交流调速传动。
交流调速传动的客观发展趋势己表明，它完全可以直流传动相媲美、相抗衡，并有取代的趋势。
异步电机可以采用调压调速、改变极对数调速、串电阻调速、变频调速等。
在交流调速诸多方式中，变频调速是最有发展前途的一种交流调速方式，也是交流调速的基础和主干内容。
变频装置有交一直一交系统和交一交系统两大类。
交一直一交系统在传统电压型和电流型变频器的基础上正向着脉宽调制(PWM)型变频器和多重化技术方向发展，而交一交变频器应用于低速大容量可逆系统有上升趋势现代电力电子、微电子技术和计算机技术的飞速发展，以及控制理论的完善、各种工具的日渐成熟，尤其是专用集成电路、DSP和FPGA近年来令人瞩目的发展，促进了交流调速的不断发展。
目前异步电机变频调速控制己经成为一门集电机、电力电子、自动化、计算机控制和数字仿真为一体的新兴学科。
2. 异步电机数学模型异步电机的动态数学模型是一个高阶、非线性、强耦合的多变量系统。
