电力电子技术ＰｏｗｅｒＥｌｅｃｔｒｏｎｉｃｓＶｏｌ．４２
，Ｎｏ．６
Ｊｕｎｅ
，２００８第４２卷第６期
２００８年６月
三相电压型
ＰＷＭ整流器
ＶＯＣ的仿真及硬件实现
孙磊１，２，王得利
３，钱照明
１
（
１．浙江大学，浙江杭州
３１００２７；
２．四川东方电气集团公司，四川成都
６１００３６；
３．上海大学，上海
２０００７２）
摘要：建立了三相电压型整流器的数学模型，并使用功能强大的
Ｍａｔｌａｂ／Ｓｉｍｕｌｉｎｋ软件对其进行了仿真。在
Ｓｉｍｕｌｉｎｋ
环境下，对一种广泛应用的控制策略即电压矢量控制（
ＶｏｌｔａｇｅＯｒｉｅｎｔｅｄＣｏｎｔｒｏｌ，简称
ＶＯＣ）进行了仿真分析。之后在
ＤＳＰ２４０７的硬件平台上，搭建样机，编写程序，实现了该控制策略。
关键词：整流器；脉宽调制；电压空间矢量
中图分类号
：ＴＭ４６１文献标识码
：Ａ文章编号
：１０００－１００Ｘ（
２００８）
０６－００５８－０２
ＳｉｍｕｌａｔｉｏｎａｎｄＲｅａｌｉｚａｔｉｏｎｏｆＶＯＣｉｎＴｈｒｅｅ－ｐｈａｓｅＶｏｌｔａｇｅ－ｓｏｕｒｃｅＰＷＭＲｅｃｔｉｆｉｅｒ
ＳＵＮＬｅｉ１，２，
ＷＡＮＧＤｅ－ｌｉ３，
ＱＩＡＮＺｈａｏ－ｍｉｎｇ１
（
１．ＺｈｅｊｉａｎｇＵｎｉｖｅｒｓｉｔｙ，
Ｈａｎｇｚｈｏｕ３１００２７，
Ｃｈｉｎａ；
２．ＤｏｎｇＦａｎｇＥｌｅｃｔｒｉｃＣｏｒｐｏｒａｔｉｏｎ，
Ｃｈｅｎｇｄｕ６１００３６，
Ｃｈｉｎａ；
３．ＳｈａｎｇｈａｉＵｎｉｖｅｒｓｉｔｙ，
Ｓｈａｎｇｈａｉ２０００７２，
Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：
Ｔｈｅｍａｔｈｅｍａｔｉｃａｌｍｏｄｅｌｏｆｔｈｒｅｅ－ｐｈａｓｅＰＷＭｒｅｃｔｉｆｉｅｒｉｓｓｅｔｕｐａｎｄｔｈｅｓｉｍｕｌａｔｉｏｎｉｓｄｏｎｅｗｉｔｈＭａｔｌａｂ／
Ｓｉｍｕｌｉｎｋ．Ｔｈｅｖｏｌｔａｇｅｏｒｉｅｎｔｅｄｃｏｎｔｒｏｌ（
ＶＯＣ），
ｏｎｅｔｙｐｅｏｆｔｙｐｉｃａｌｃｏｎｔｒｏｌｓｔｒａｔｅｇｉｅｓ，
ｗｈｉｃｈｉｓｗｉｄｅｌｙｕｓｅｄｉｎｐｒａｃｔｉｃｅ，
龙源期刊网
基于PWM技术的逆变器设计及Matlab仿真
作者：刁俊涛
来源：《科学与财富》2017年第35期
摘要：PWM控制技术是逆变电路中应用最广泛的技术，逆变电路则是PWM控制技术最为重要的应用场合。课题研究基于PWM技术逆变器的原理，用Matlab软件建立基于PWM技术逆变器的电路结构模型，设置好相关参数，并用Matlab里的Simulink模块进行仿真，并对仿真结果的图形进行分析，利用MATLAB的可视化仿真工具Simulink建立该电路模型进行分析，简单、直观，适合电力电子技术的教学及其研究工作。
关键词：PWM；逆变器；Simulink；仿真
一、课题来源及设计思路
PWM控制技术是逆变电路中应用最广泛的技术，逆变电路则是PWM控制技术最为重要的应用场合。课题研究基于PWM技术逆变器的原理，用Matlab软件建立基于PWM技术逆变器的电路结构模型，设置好相关参数，并用Matlab里的Simulink模块进行仿真，并对仿真结果的图形进行分析，利用MATLAB的可视化仿真工具Simulink建立该电路模型进行分析，简单、直观，适合电力电子技术的教学及其研究工作。
二、自建注意问题
如果要观察模块的内部结构，右键模块，然后选择Look Under Mask即可。编辑模块封装选择Edit Maks。
把要封装的东西全部用鼠标框起来，选择Edit中的Creat Subsystem就可以将选中的东西封装起来了。左键单击模块，用Edit中的Mask Subsystem即可进行模块的封装。同样用Edit下的Look Under Mask即可观察模块的内部结构。
三、自建模块图形
由图1可知，当调制信号的正弦波Ur大于三角载波Uc时，逆变器输出高电平，否则，输出低电平，可设计如图2触发电路，以A相电路上下桥臂为例。
三相电压型PWM整流器控制策略及应用研究
一、概述
随着电力电子技术的快速发展，三相电压型PWM（脉冲宽度调制）整流器作为一种高效、可靠的电能转换装置，在电力系统中得到了广泛应用。其不仅能够实现AC（交流）到DC（直流）的高效转换，还具有功率因数高、谐波污染小等优点，对于改善电网质量、提高能源利用效率具有重要意义。对三相电压型PWM整流器的控制策略及应用进行深入研究，对于推动电力电子技术的发展和电力系统的优化升级具有重要意义。
三相电压型PWM整流器的控制策略是实现其高效稳定运行的关键。目前，常用的控制策略包括基于电压矢量控制的直接电流控制、基于空间矢量脉宽调制的间接电流控制等。这些控制策略各有优缺点，适用于不同的应用场景。需要根据实际应用需求，选择合适的控制策略，并进行相应的优化和改进。
在实际应用中，三相电压型PWM整流器被广泛应用于风力发电、太阳能发电、电动汽车充电站等领域。在这些领域中，整流器的稳定性和效率对于保证整个系统的正常运行和提高能源利用效率具有至关重要的作用。对三相电压型PWM整流器的控制策略及应用进行研究，不仅有助于推动电力电子技术的发展，还有助于提高能源利用效率、促进可再生能源的发展和应用。
本文将对三相电压型PWM整流器的控制策略及应用进行深入研究。介绍三相电压型PWM整流器的基本原理和常用控制策略分析不同控制策略的优缺点及适用场景结合实际应用案例，探讨三相电压型PWM整流器的优化改进方法和发展趋势。通过本文的研究，旨在为三相电压型PWM整流器的设计、优化和应用提供理论支持和实践指导。
1. 研究背景与意义
随着全球能源危机和环境污染问题日益严重，可再生能源的利用与开发已成为世界各国关注的焦点。作为清洁、可再生的能源形式，电能在现代社会中发挥着至关重要的作用。传统的电能转换和利用方式存在能量转换效率低、谐波污染严重等问题，严重影响了电力系统的稳定性和电能质量。研究高效、环保的电能转换技术具有重要意义。

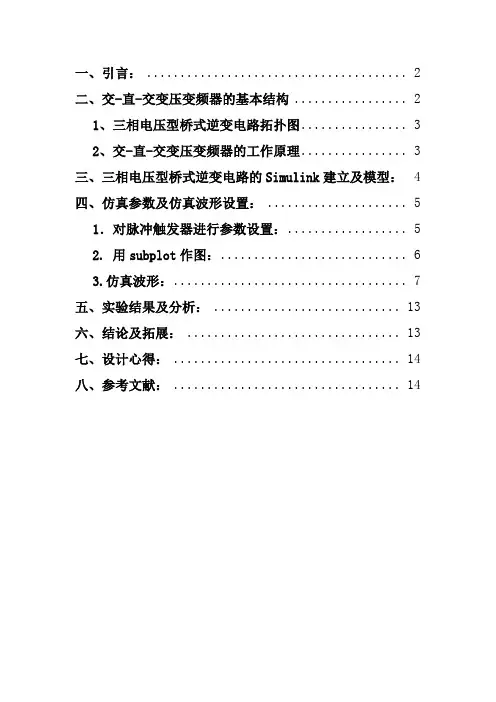

一、引言： ....................................... 2
二、交-直-交变压变频器的基本结构 ................. 2
1、三相电压型桥式逆变电路拓扑图 ................ 3
2、交-直-交变压变频器的工作原理 ................ 3
三、三相电压型桥式逆变电路的Simulink建立及模型： 4
四、仿真参数及仿真波形设置： ..................... 5
1．对脉冲触发器进行参数设置： .................. 5
2. 用subplot作图： ............................ 6
3.仿真波形： ................................... 7
五、实验结果及分析： ............................ 13
六、结论及拓展： ................................ 13
七、设计心得： .................................. 14
八、参考文献： .................................. 14
交-直-交变压变频器中逆变器的仿真
一、引言：
逆变器也称逆变电源，是一种可将直流电变换为一定频率下交流电的装置。相对于整流器将交流电转换为固定电压下的直流电而言，逆变器可把直流电变换成频率、电压固定或可调的交流电，称为DC-AC变换。这是与整流相反的变换，因而称为逆变。
逆变电路的作用是将直流电压转换成梯形脉冲波，经低通滤波器滤波后，从而使负载上得到的实际电压为正弦波。
现代逆变技术的种类很多，可以按照不同的形式进行分类。其主要的分类方式如下：
1) 按逆变器输出的相数，可分为单相逆变、三相逆变和多相逆变。
2) 按逆变器输出能量的去向，可分为有源逆变和无源逆变。
