氢脆对钢的影响概述1

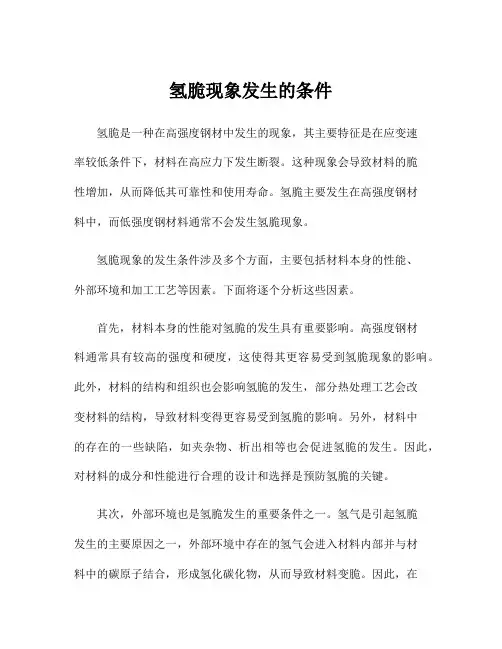

氢脆现象发生的条件氢脆是一种在高强度钢材中发生的现象，其主要特征是在应变速率较低条件下，材料在高应力下发生断裂。

这种现象会导致材料的脆性增加，从而降低其可靠性和使用寿命。

氢脆主要发生在高强度钢材料中，而低强度钢材料通常不会发生氢脆现象。

氢脆现象的发生条件涉及多个方面，主要包括材料本身的性能、外部环境和加工工艺等因素。

下面将逐个分析这些因素。

首先，材料本身的性能对氢脆的发生具有重要影响。

高强度钢材料通常具有较高的强度和硬度，这使得其更容易受到氢脆现象的影响。

此外，材料的结构和组织也会影响氢脆的发生，部分热处理工艺会改变材料的结构，导致材料变得更容易受到氢脆的影响。

另外，材料中的存在的一些缺陷，如夹杂物、析出相等也会促进氢脆的发生。

因此，对材料的成分和性能进行合理的设计和选择是预防氢脆的关键。

其次，外部环境也是氢脆发生的重要条件之一。

氢气是引起氢脆发生的主要原因之一，外部环境中存在的氢气会进入材料内部并与材料中的碳原子结合，形成氢化碳化物，从而导致材料变脆。

因此，在一些特定环境中，如酸洗、电镀、水脱氢等工艺下，氢气会被析出并渗入材料内部，增加了氢脆发生的风险。

此外，环境中的应力和温度变化也可能加剧材料的脆性，从而促进氢脆现象的发生。

因此，在实际生产中，要注意控制好外部环境和加工工艺，避免氢脆的发生。

最后，加工工艺也对氢脆的发生具有重要影响。

一些加工工艺会使材料容易吸收氢气，增加氢脆的发生风险。

例如，在一些金属切削加工中，由于切削过程生成了大量的金属屑，这些金属屑本身就会带有氢气，并且在切削加工中产生的温度和压力会使得这些氢气渗入材料内部，增加了材料的氢脆风险。

另外，在焊接、热处理等加工工艺中，也会引入大量氢气，使材料发生氢脆。

因此，在选择和优化加工工艺时，要注意减少氢气的引入，避免氢脆的发生。

总之，氢脆的发生是一个综合性问题，其发生条件涉及材料本身的性能、外部环境和加工工艺等因素。

要有效预防氢脆的发生，需要从多个层面加以控制。

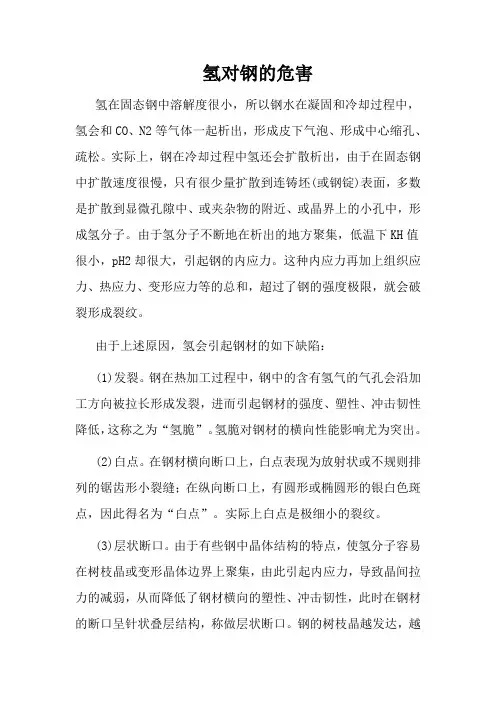

氢对钢的危害
氢在固态钢中溶解度很小，所以钢水在凝固和冷却过程中，氢会和CO、N2等气体一起析出，形成皮下气泡、形成中心缩孔、疏松。

实际上，钢在冷却过程中氢还会扩散析出，由于在固态钢中扩散速度很慢，只有很少量扩散到连铸坯(或钢锭)表面，多数是扩散到显微孔隙中、或夹杂物的附近、或晶界上的小孔中，形成氢分子。

由于氢分子不断地在析出的地方聚集，低温下KH值很小，pH2却很大，引起钢的内应力。

这种内应力再加上组织应力、热应力、变形应力等的总和，超过了钢的强度极限，就会破裂形成裂纹。

由于上述原因，氢会引起钢材的如下缺陷：
(1)发裂。

钢在热加工过程中，钢中的含有氢气的气孔会沿加工方向被拉长形成发裂，进而引起钢材的强度、塑性、冲击韧性降低，这称之为“氢脆”。

氢脆对钢材的横向性能影响尤为突出。

(2)白点。

在钢材横向断口上，白点表现为放射状或不规则排列的锯齿形小裂缝；在纵向断口上，有圆形或椭圆形的银白色斑点，因此得名为“白点”。

实际上白点是极细小的裂纹。

(3)层状断口。

由于有些钢中晶体结构的特点，使氢分子容易在树枝晶或变形晶体边界上聚集，由此引起内应力，导致晶间拉力的减弱，从而降低了钢材横向的塑性、冲击韧性，此时在钢材的断口呈针状叠层结构，称做层状断口。

钢的树枝晶越发达，越
容易形成层状断口缺陷。

含有铬镍或铬镍钼的合金钢比碳素钢的层状断口要严重。

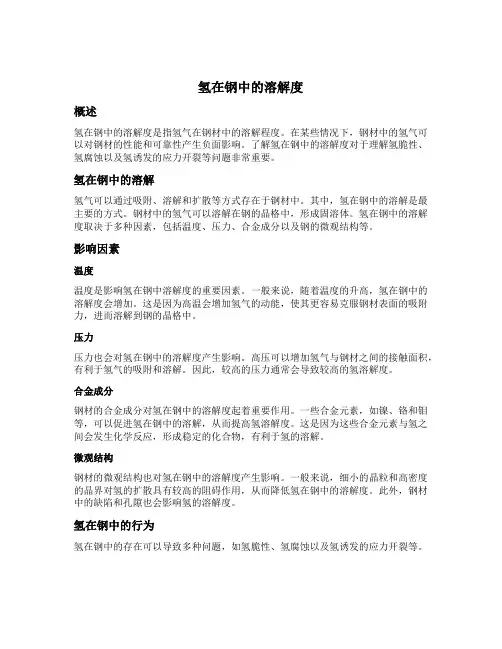

氢在钢中的溶解度概述氢在钢中的溶解度是指氢气在钢材中的溶解程度。

在某些情况下，钢材中的氢气可以对钢材的性能和可靠性产生负面影响。

了解氢在钢中的溶解度对于理解氢脆性、氢腐蚀以及氢诱发的应力开裂等问题非常重要。

氢在钢中的溶解氢气可以通过吸附、溶解和扩散等方式存在于钢材中。

其中，氢在钢中的溶解是最主要的方式。

钢材中的氢气可以溶解在钢的晶格中，形成固溶体。

氢在钢中的溶解度取决于多种因素，包括温度、压力、合金成分以及钢的微观结构等。

影响因素温度温度是影响氢在钢中溶解度的重要因素。

一般来说，随着温度的升高，氢在钢中的溶解度会增加。

这是因为高温会增加氢气的动能，使其更容易克服钢材表面的吸附力，进而溶解到钢的晶格中。

压力压力也会对氢在钢中的溶解度产生影响。

高压可以增加氢气与钢材之间的接触面积，有利于氢气的吸附和溶解。

因此，较高的压力通常会导致较高的氢溶解度。

合金成分钢材的合金成分对氢在钢中的溶解度起着重要作用。

一些合金元素，如镍、铬和钼等，可以促进氢在钢中的溶解，从而提高氢溶解度。

这是因为这些合金元素与氢之间会发生化学反应，形成稳定的化合物，有利于氢的溶解。

微观结构钢材的微观结构也对氢在钢中的溶解度产生影响。

一般来说，细小的晶粒和高密度的晶界对氢的扩散具有较高的阻碍作用，从而降低氢在钢中的溶解度。

此外，钢材中的缺陷和孔隙也会影响氢的溶解度。

氢在钢中的行为氢在钢中的存在可以导致多种问题，如氢脆性、氢腐蚀以及氢诱发的应力开裂等。

氢脆性氢脆性是指钢材在存在氢气的条件下变得易于断裂的性质。

氢脆性是由于氢在钢中的存在导致钢材的塑性降低所致。

氢会聚集在钢材中的缺陷和应力集中区域，导致局部应力集中，从而引发断裂。

氢腐蚀氢腐蚀是指钢材在存在氢气的条件下发生腐蚀的现象。

氢可以与钢材中的金属元素发生化学反应，形成氢化物，导致钢材的腐蚀。

氢腐蚀对钢材的性能和可靠性产生负面影响，降低了钢材的寿命。

氢诱发的应力开裂氢诱发的应力开裂是指钢材在受到应力的作用下，由于氢的存在而引发的裂纹扩展。

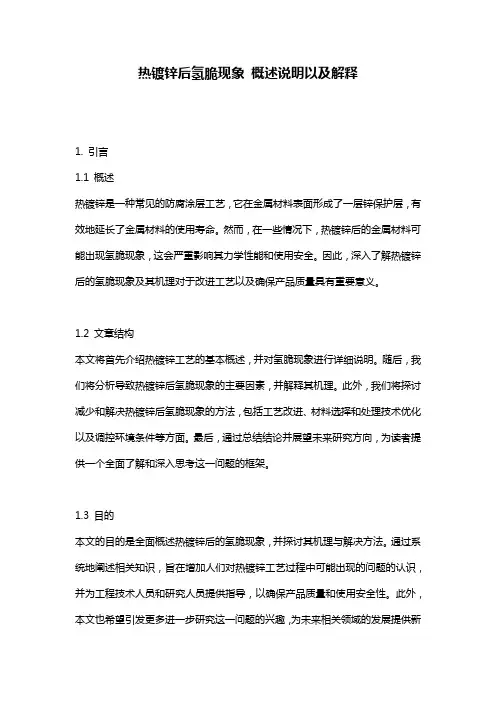

热镀锌后氢脆现象概述说明以及解释1. 引言1.1 概述热镀锌是一种常见的防腐涂层工艺，它在金属材料表面形成了一层锌保护层，有效地延长了金属材料的使用寿命。

然而，在一些情况下，热镀锌后的金属材料可能出现氢脆现象，这会严重影响其力学性能和使用安全。

因此，深入了解热镀锌后的氢脆现象及其机理对于改进工艺以及确保产品质量具有重要意义。

1.2 文章结构本文将首先介绍热镀锌工艺的基本概述，并对氢脆现象进行详细说明。

随后，我们将分析导致热镀锌后氢脆现象的主要因素，并解释其机理。

此外，我们将探讨减少和解决热镀锌后氢脆现象的方法，包括工艺改进、材料选择和处理技术优化以及调控环境条件等方面。

最后，通过总结结论并展望未来研究方向，为读者提供一个全面了解和深入思考这一问题的框架。

1.3 目的本文的目的是全面概述热镀锌后的氢脆现象，并探讨其机理与解决方法。

通过系统地阐述相关知识，旨在增加人们对热镀锌工艺过程中可能出现的问题的认识，并为工程技术人员和研究人员提供指导，以确保产品质量和使用安全性。

此外，本文也希望引发更多进一步研究这一问题的兴趣，为未来相关领域的发展提供新思路。

2. 热镀锌后氢脆现象2.1 热镀锌工艺概述热镀锌是一种常见的表面处理技术，通过将金属材料浸入熔融的锌液中进行覆盖，形成一层锌保护膜。

这种工艺可以有效地防止金属材料氧化和腐蚀，提高其耐久性和使用寿命。

2.2 氢脆现象说明然而，尽管热镀锌可以提供优异的防腐保护，但在一些情况下，被热镀锌处理过的金属材料可能会出现氢脆现象。

氢脆是指由于金属结构中吸附了过多的氢而引起的材料变脆和易碎的现象。

在热镀锌过程中，氢可以通过电解反应或其他途径进入被处理金属内部，并导致氢脆现象。

2.3 影响因素分析导致热镀锌后氢脆的主要因素可归纳为以下几点：首先，酸洗环节中残留的酸洗液或其他含有水分和易溶解氢的物质可能会进入金属材料内部，引起氢脆现象。

其次，热镀锌过程中产生的高温环境有利于氢在金属结构中的扩散。

氢脆现象1、氢脆是溶于钢中的氢，聚合为氢分子，造成应力集中，超过钢的强度极限，在钢内部形成细小的裂纹。

又称白氢脆现象点。

2 内氢脆在材料的冶炼过程和零件的制造与装配过程(如电镀、焊接)中进入钢材内部的微量氢(10—6量级)在内部残余的或外加的应力作用下导致材料脆化甚至开裂。

在尚未出现开裂的情况下可以通过脱氢处理(例如加热到200℃以上数小时，可使内氢减少)恢复钢材的性能。

因此内氢脆是可逆的。

3.热处理适合氢脆。

热处理的方法是将工件加热至某一温度，保温一段时间，缓冷，使氢随溶解度逐渐变小，逐渐析出。

加热会破坏镀层。

4.如何防治。

主要是将酸洗控制好。

首先，尽量缩短酸洗时间；其次加缓蚀剂，减少产氢量。

压力容器的氢脆(或称氢损伤)是指它的器壁受到氢的侵蚀，造成材料塑性和强度降低，并因此而导致的开裂或延迟性的脆性破坏。

高温高压的氢对钢的损伤主要是因为氢以原子状态渗入金属内，并在金属内部再结合成分子，产生氢脆现象元素很高的压力，严重时会导致表面鼓包或皱折；氢与钢中的碳结合，使钢脱碳，或使钢中的硫化物与氧化物还原。

造成压力容器氢脆破坏的氢，可以是设备中原来就存在的，例如，炼钢、焊接过程中的湿气在高温下被还原而生成氢，并溶解在液体金属中。

或设备在电镀或酸洗时，钢表面被吸附的氢原子过饱和，使氢渗入钢中；也可以是使用后由介质中吸收进入的，例如在石油、化工容器中，就有许多介质中含氢或含混有硫化氢的杂质。

钢发生氢脆的特征主要表现在微观组织上。

它的腐蚀面常可见到钢的脱碳铁素体，氢脆层有沿着晶界扩展的腐蚀裂纹。

腐蚀特别严重的容器，宏观上可以发现氢脆所产生的鼓包。

介质中含氢(或硫化氢)的容器是否会发生氢脆，主要决定于操作温度、氢的分压、作用时间和钢的化学成分。

温度越高、氢分压越突，碳钢的氢脆层就越深，发生氢脆破裂的时间也越短，其中温度尤其是重要因素。

钢的含碳量越高，在相同的温度和压力条件下，氢脆的倾向越严重。

钢中添有铬、钛、钒等元素，可以阻止氢脆的产生。

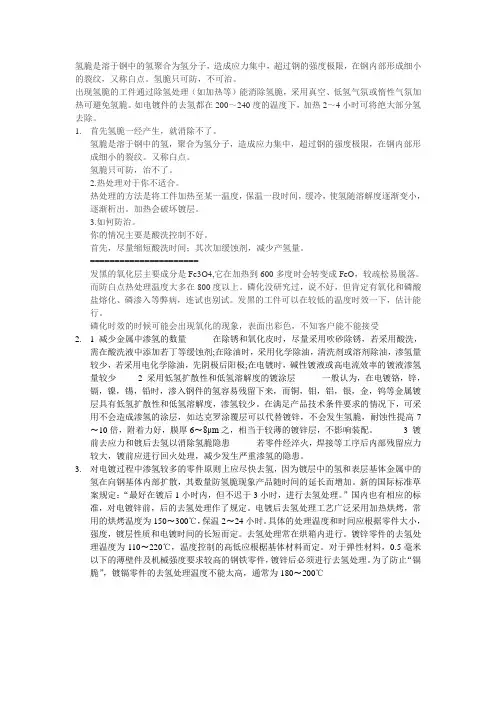

氢脆是溶于钢中的氢聚合为氢分子，造成应力集中，超过钢的强度极限，在钢内部形成细小的裂纹，又称白点。

氢脆只可防，不可治。

出现氢脆的工件通过除氢处理（如加热等）能消除氢脆，采用真空、低氢气氛或惰性气氛加热可避免氢脆。

如电镀件的去氢都在200～240度的温度下，加热2～4小时可将绝大部分氢去除。

1.首先氢脆一经产生，就消除不了。

氢脆是溶于钢中的氢，聚合为氢分子，造成应力集中，超过钢的强度极限，在钢内部形成细小的裂纹。

又称白点。

氢脆只可防，治不了。

2.热处理对于你不适合。

热处理的方法是将工件加热至某一温度，保温一段时间，缓冷，使氢随溶解度逐渐变小，逐渐析出。

加热会破坏镀层。

3.如何防治。

你的情况主要是酸洗控制不好。

首先，尽量缩短酸洗时间；其次加缓蚀剂，减少产氢量。

======================发黑的氧化层主要成分是Fe3O4,它在加热到600多度时会转变成FeO，较疏松易脱落。

而防白点热处理温度大多在800度以上。

磷化没研究过，说不好，但肯定有氧化和磷酸盐熔化、磷渗入等弊病，连试也别试。

发黑的工件可以在较低的温度时效一下，估计能行。

磷化时效的时候可能会出现氧化的现象，表面出彩色，不知客户能不能接受2. 1 减少金属中渗氢的数量在除锈和氧化皮时，尽量采用吹砂除锈，若采用酸洗，需在酸洗液中添加若丁等缓蚀剂;在除油时，采用化学除油，清洗剂或溶剂除油，渗氢量较少，若采用电化学除油，先阴极后阳极;在电镀时，碱性镀液或高电流效率的镀液渗氢量较少 2 采用低氢扩散性和低氢溶解度的镀涂层一般认为，在电镀铬，锌，镉，镍，锡，铅时，渗入钢件的氢容易残留下来，而铜，钼，铝，银，金，钨等金属镀层具有低氢扩散性和低氢溶解度，渗氢较少。

在满足产品技术条件要求的情况下，可采用不会造成渗氢的涂层，如达克罗涂覆层可以代替镀锌，不会发生氢脆，耐蚀性提高7〜10倍，附着力好，膜厚6〜8μm之，相当于较薄的镀锌层，不影响装配。

3 镀前去应力和镀后去氢以消除氢脆隐患若零件经淬火，焊接等工序后内部残留应力较大，镀前应进行回火处理，减少发生严重渗氢的隐患。

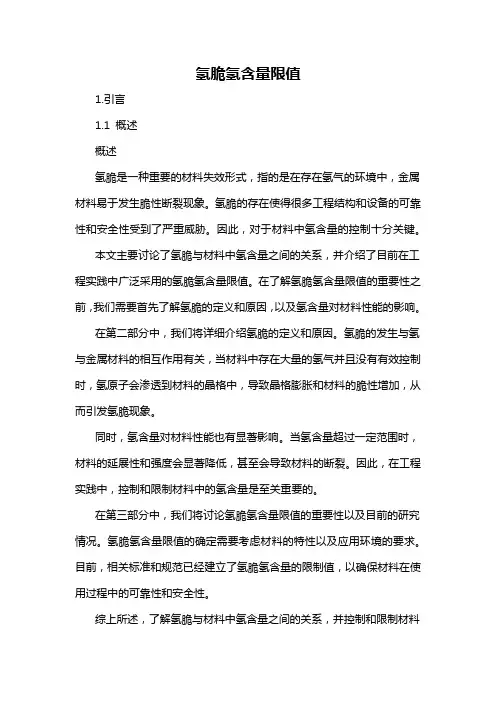

氢脆氢含量限值1.引言1.1 概述概述氢脆是一种重要的材料失效形式，指的是在存在氢气的环境中，金属材料易于发生脆性断裂现象。

氢脆的存在使得很多工程结构和设备的可靠性和安全性受到了严重威胁。

因此，对于材料中氢含量的控制十分关键。

本文主要讨论了氢脆与材料中氢含量之间的关系，并介绍了目前在工程实践中广泛采用的氢脆氢含量限值。

在了解氢脆氢含量限值的重要性之前，我们需要首先了解氢脆的定义和原因，以及氢含量对材料性能的影响。

在第二部分中，我们将详细介绍氢脆的定义和原因。

氢脆的发生与氢与金属材料的相互作用有关，当材料中存在大量的氢气并且没有有效控制时，氢原子会渗透到材料的晶格中，导致晶格膨胀和材料的脆性增加，从而引发氢脆现象。

同时，氢含量对材料性能也有显著影响。

当氢含量超过一定范围时，材料的延展性和强度会显著降低，甚至会导致材料的断裂。

因此，在工程实践中，控制和限制材料中的氢含量是至关重要的。

在第三部分中，我们将讨论氢脆氢含量限值的重要性以及目前的研究情况。

氢脆氢含量限值的确定需要考虑材料的特性以及应用环境的要求。

目前，相关标准和规范已经建立了氢脆氢含量的限制值，以确保材料在使用过程中的可靠性和安全性。

综上所述，了解氢脆与材料中氢含量之间的关系，并控制和限制材料中的氢含量对于保证工程结构和设备的可靠性至关重要。

本文将着重介绍和讨论氢脆氢含量限值的重要性以及目前的研究情况。

在接下来的章节中，我们将详细介绍和分析相关内容。

本文的结构如下：第一部分：引言1.1 概述在工程材料及结构中，氢脆是一种常见而严重的问题。

当材料吸收了过多的氢气，其力学性能会明显降低，甚至导致材料的脆性破坏。

因此，了解氢脆的形成原因和影响机制，制定适当的氢含量限值对保障材料的可靠性具有重要意义。

1.2 文章结构本文将围绕氢脆氢含量限值展开深入研究，主要包括以下几个方面的内容：(1) 氢脆的定义和原因：首先，介绍氢脆的概念和特点，探讨氢脆的形成原因，包括氢气吸附、扩散和应力诱发等机制。

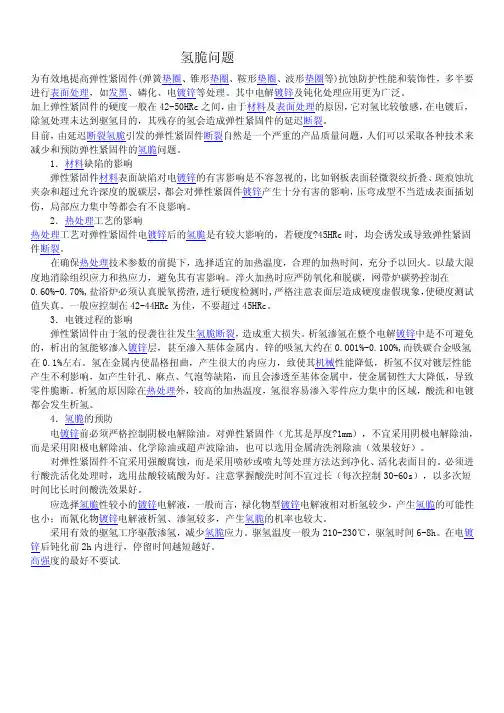

氢脆问题为有效地提高弹性紧固件(弹簧垫圈、锥形垫圈、鞍形垫圈、波形垫圈等)抗蚀防护性能和装饰性，多半要进行表面处理，如发黑、磷化、电镀锌等处理。

其中电解镀锌及钝化处理应用更为广泛。

加上弹性紧固件的硬度一般在42-50HRc之间，由于材料及表面处理的原因，它对氢比较敏感，在电镀后，除氢处理未达到驱氢目的，其残存的氢会造成弹性紧固件的延迟断裂。

目前，由延迟断裂氢脆引发的弹性紧固件断裂自然是一个严重的产品质量问题，人们可以采取各种技术来减少和预防弹性紧固件的氢脆问题。

1．材料缺陷的影响弹性紧固件材料表面缺陷对电镀锌的有害影响是不容忽视的，比如钢板表面轻微裂纹折叠、斑痕蚀坑夹杂和超过允许深度的脱碳层，都会对弹性紧固件镀锌产生十分有害的影响，压弯成型不当造成表面插划伤，局部应力集中等都会有不良影响。

2．热处理工艺的影响热处理工艺对弹性紧固件电镀锌后的氢脆是有较大影响的，若硬度?45HRc时，均会诱发或导致弹性紧固件断裂。

在确保热处理技术参数的前提下，选择适宜的加热温度，合理的加热时间，充分予以回火。

以最大限度地消除组织应力和热应力，避免其有害影响。

淬火加热时应严防氧化和脱碳，网带炉碳势控制在0.60%-0.70%,盐浴炉必须认真脱氧捞渣,进行硬度检测时,严格注意表面层造成硬度虚假现象，使硬度测试值失真。

一般应控制在42-44HRc为佳，不要超过45HRc。

3．电镀过程的影响弹性紧固件由于氢的侵袭往往发生氢脆断裂，造成重大损失。

析氢渗氢在整个电解镀锌中是不可避免的，析出的氢能够渗入镀锌层，甚至渗入基体金属内。

锌的吸氢大约在0.001%-0.100%,而铁碳合金吸氢在0.1%左右。

氢在金属内使晶格扭曲，产生很大的内应力，致使其机械性能降低，析氢不仅对镀层性能产生不利影响，如产生针孔、麻点、气泡等缺陷，而且会渗透至基体金属中，使金属韧性大大降低，导致零件脆断。

析氢的原因除在热处理外，较高的加热温度，氢很容易渗入零件应力集中的区域，酸洗和电镀都会发生析氢。

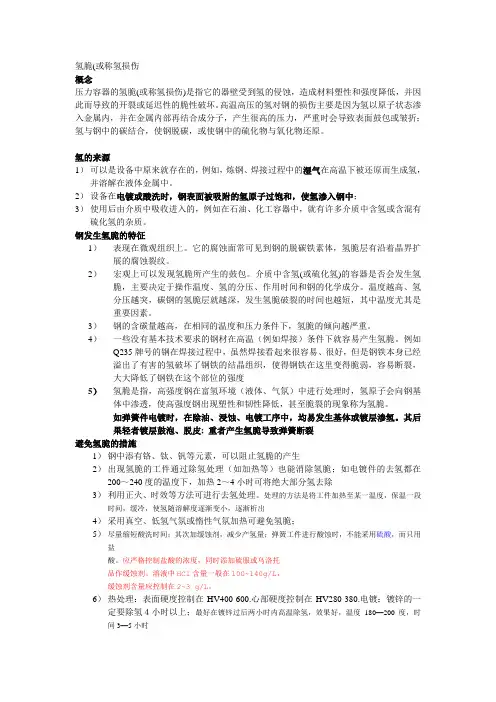

氢脆(或称氢损伤概念压力容器的氢脆(或称氢损伤)是指它的器壁受到氢的侵蚀，造成材料塑性和强度降低，并因此而导致的开裂或延迟性的脆性破坏。

高温高压的氢对钢的损伤主要是因为氢以原子状态渗入金属内，并在金属内部再结合成分子，产生很高的压力，严重时会导致表面鼓包或皱折；氢与钢中的碳结合，使钢脱碳，或使钢中的硫化物与氧化物还原。

氢的来源1）可以是设备中原来就存在的，例如，炼钢、焊接过程中的湿气在高温下被还原而生成氢，并溶解在液体金属中。

2）设备在电镀或酸洗时，钢表面被吸附的氢原子过饱和，使氢渗入钢中；3）使用后由介质中吸收进入的，例如在石油、化工容器中，就有许多介质中含氢或含混有硫化氢的杂质。

钢发生氢脆的特征1）表现在微观组织上。

它的腐蚀面常可见到钢的脱碳铁素体，氢脆层有沿着晶界扩展的腐蚀裂纹。

2）宏观上可以发现氢脆所产生的鼓包。

介质中含氢(或硫化氢)的容器是否会发生氢脆，主要决定于操作温度、氢的分压、作用时间和钢的化学成分。

温度越高、氢分压越突，碳钢的氢脆层就越深，发生氢脆破裂的时间也越短，其中温度尤其是重要因素。

3）钢的含碳量越高，在相同的温度和压力条件下，氢脆的倾向越严重。

4）一些没有基本技术要求的钢材在高温（例如焊接）条件下就容易产生氢脆。

例如Q235牌号的钢在焊接过程中，虽然焊接看起来很容易、很好，但是钢铁本身已经溢出了有害的氢破坏了钢铁的结晶组织，使得钢铁在这里变得脆弱，容易断裂，大大降低了钢铁在这个部位的强度5）氢脆是指，高强度钢在富氢环境（液体、气氛）中进行处理时，氢原子会向钢基体中渗透，使高强度钢出现塑性和韧性降低，甚至脆裂的现象称为氢脆。

如弹簧件电镀时，在除油、浸蚀、电镀工序中，均易发生基体或镀层渗氢。

其后果轻者镀层鼓泡、脱皮; 重者产生氢脆导致弹簧断裂避免氢脆的措施1）钢中添有铬、钛、钒等元素，可以阻止氢脆的产生2）出现氢脆的工件通过除氢处理（如加热等）也能消除氢脆；如电镀件的去氢都在200～240度的温度下，加热2～4小时可将绝大部分氢去除3）利用正火、时效等方法可进行去氢处理。

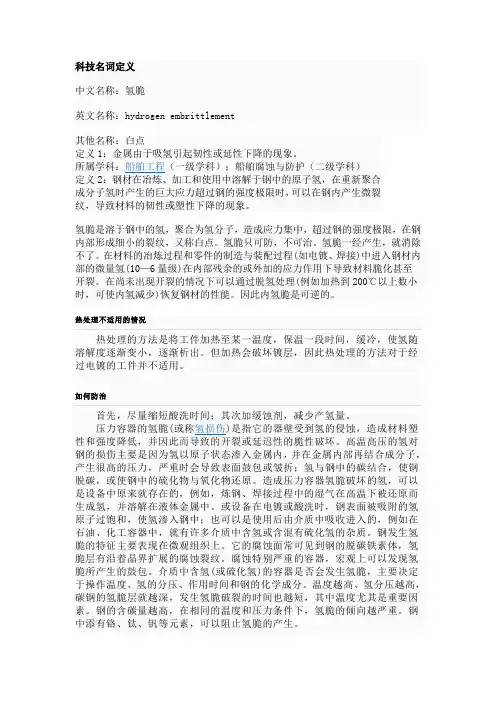

科技名词定义中文名称：氢脆英文名称：hydrogen embrittlement其他名称：白点定义1：金属由于吸氢引起韧性或延性下降的现象。

所属学科：船舶工程（一级学科）；船舶腐蚀与防护（二级学科）定义2：钢材在冶炼、加工和使用中溶解于钢中的原子氢，在重新聚合成分子氢时产生的巨大应力超过钢的强度极限时，可以在钢内产生微裂纹，导致材料的韧性或塑性下降的现象。

氢脆是溶于钢中的氢，聚合为氢分子，造成应力集中，超过钢的强度极限，在钢内部形成细小的裂纹，又称白点。

氢脆只可防，不可治。

氢脆一经产生，就消除不了。

在材料的冶炼过程和零件的制造与装配过程(如电镀、焊接)中进入钢材内部的微量氢(10—6量级)在内部残余的或外加的应力作用下导致材料脆化甚至开裂。

在尚未出现开裂的情况下可以通过脱氢处理(例如加热到200℃以上数小时，可使内氢减少)恢复钢材的性能。

因此内氢脆是可逆的。

热处理的方法是将工件加热至某一温度，保温一段时间，缓冷，使氢随溶解度逐渐变小，逐渐析出。

但加热会破坏镀层，因此热处理的方法对于经过电镀的工件并不适用。

如何防治首先，尽量缩短酸洗时间；其次加缓蚀剂，减少产氢量。

压力容器的氢脆(或称氢损伤)是指它的器壁受到氢的侵蚀，造成材料塑性和强度降低，并因此而导致的开裂或延迟性的脆性破坏。

高温高压的氢对钢的损伤主要是因为氢以原子状态渗入金属内，并在金属内部再结合成分子，产生很高的压力，严重时会导致表面鼓包或皱折；氢与钢中的碳结合，使钢脱碳，或使钢中的硫化物与氧化物还原。

造成压力容器氢脆破坏的氢，可以是设备中原来就存在的，例如，炼钢、焊接过程中的湿气在高温下被还原而生成氢，并溶解在液体金属中。

或设备在电镀或酸洗时，钢表面被吸附的氢原子过饱和，使氢渗入钢中；也可以是使用后由介质中吸收进入的，例如在石油、化工容器中，就有许多介质中含氢或含混有硫化氢的杂质。

钢发生氢脆的特征主要表现在微观组织上。

它的腐蚀面常可见到钢的脱碳铁素体，氢脆层有沿着晶界扩展的腐蚀裂纹。

高温合金钢的氢脆性能研究高温合金钢是一种用于耐高温环境下工作的重要材料。

然而，高温条件下，合金钢易受到氢脆的影响，这是一种导致材料脆性增加和可靠性下降的现象。

因此，了解和研究高温合金钢的氢脆性能成为提高其应用性能和可靠性的关键。

氢脆性能指的是合金钢在含氢环境中的脆性程度。

当高温合金钢与氢发生相互作用时，氢会渗入到钢中，并与钢中的碳和其他元素形成氢化物。

氢化物的存在会导致材料内部产生应力集中，破坏了材料的结构完整性，进而导致脆性断裂的发生。

因此，研究高温合金钢的氢脆性能就是研究合金钢在含氢环境下的脆性断裂行为和机理。

高温合金钢的氢脆性能研究需要从以下几个方面进行：1. 氢脆性能测试方法：为了准确评估高温合金钢的氢脆性能，需要选择合适的测试方法。

常用的测试方法包括氢脆试验、拉伸试验、冲击试验等。

氢脆试验是一种模拟实际工作环境中含氢条件下的脆断试验，通过观察和测量试样的断口形貌和力学性能变化，来评估材料的氢脆性能。

2. 合金钢成分对氢脆性能的影响：高温合金钢的成分对其氢脆性能有着重要的影响。

常见的元素包括碳、铁、铬、钼、钴等。

其中，碳和氢的相互作用会导致氢与碳形成CH(n)的化合物，进而引起氢脆。

因此，需要研究不同成分合金钢的氢脆性能，并分析成分对氢脆性能的影响机制。

3. 微观结构与氢脆性能的关系：高温合金钢的微观结构对氢脆性能也有着显著的影响。

微观结构包括晶粒尺寸、晶界、相分布等。

大晶粒容易引起应力集中，从而加剧氢脆的程度。

晶界和相分布在氢脆性能方面也有重要作用。

因此，需要通过金相显微镜、透射电子显微镜等技术手段，研究高温合金钢的微观结构与氢脆性能的关系。

4. 氢脆机制：氢脆性能研究还需要理解氢脆的发生机制。

目前，关于氢脆机制的理论模型有多种，包括氢原子扩散模型、氢原子应力松弛模型、氢原子诱导位错形成模型等。

这些模型可以帮助我们理解氢脆的原因和机制，进而指导材料的设计和工程应用。

综上所述，高温合金钢的氢脆性能研究是一项重要的研究课题，对于提高合金钢材料的应用性能和可靠性具有重要意义。

钢的气体渗碳导致的氢脆裂纹
钢的气体渗碳会导致氢脆裂纹的形成，这是由于气体渗碳过程中吸附的氢原子在钢内聚集形成氢气泡。

当钢材遭受应力时，氢气泡会扩大并与晶界间隙发生化学反应，生成高压氢气体，进而引起晶界脆化和断裂。

氢脆裂纹通常发生在高强度钢材中，在高应力和低温环境下特别容易发生。

这种裂纹通常呈细小和微观的形态，往往无法通过肉眼观察到。

然而，这些微小的氢脆裂纹对钢材的强度和韧性造成了严重影响，可能导致材料的失效。

为了预防氢脆裂纹的发生，可以采取以下措施：
1. 控制渗碳工艺，避免氢的吸入和聚集；
2. 降低钢材中的杂质含量，特别是氧、硫、氮等；
3. 采用低温保质处理，减少氢的溶解度和扩散速度；
4. 选择适当的钢材成分和热处理工艺，提高钢材的抗氢脆性能。

总之，钢的气体渗碳过程中若出现氢脆裂纹，将会严重影响钢材的强度和韧性。

因此，在钢材制造和使用过程中需要特别注意氢脆的防治措施，以确保钢材的性能和安全性。

氢脆现象发生的条件氢脆是一种金属材料在受到应力作用和存在氢气的环境中发生的一种特殊断裂现象，通常会导致金属材料的脆性断裂，严重影响材料的性能和使用寿命。

氢脆现象的发生条件涉及多方面因素，包括材料本身的性质、应力水平、氢气浓度、温度、环境等方面。

在实际工程中，只有全面了解氢脆的发生条件，才能够有效地预防和控制氢脆的发生，确保金属材料的安全可靠使用。

本文将对氢脆现象发生的条件进行详细探讨，以便更好地加强对氢脆现象的认识和防范措施的制定。

1.材料属性氢脆现象的发生与金属材料的化学成分和微观组织密切相关，一般来说，富含碳、锰、硼等元素的钢材容易发生氢脆。

此外，织构较细的金属材料也更容易受到氢脆的影响。

因此，在选择材料时，需要考虑材料的成分和组织结构，避免选择容易发生氢脆的材料。

2.应力水平氢脆的发生与应力水平有着密切的关系。

当金属材料受到一定程度的应力作用时，容易导致氢原子在晶格中集中聚集，形成氢脆的倾向。

尤其是在高应力环境下，氢脆现象更容易发生。

因此，要尽量避免金属材料受到过大的应力，特别是在容易产氢的工作环境中。

3.氢气浓度氢气浓度是导致氢脆的关键因素之一。

一般来说，当金属材料表面存在大量氢气时，氢脆现象更容易发生。

因此，需要尽量控制材料表面的氢气含量，减少金属材料在潮湿环境下的暴露时间，以避免氢脆的发生。

4.温度金属材料在一定温度范围内更容易受到氢脆的影响。

一般来说，当金属材料处于低温环境下时，氢原子在晶格中的扩散速度减慢，氢脆的倾向更加明显。

因此，在低温环境下需要格外注意氢脆现象的防范和控制。

5.环境金属材料所处的环境也会影响氢脆的发生。

特别是在含有水蒸气、酸性物质等化学物质的环境中，金属材料更容易发生氢脆现象。

因此，在使用金属材料时，需要充分了解所处环境的化学成分，避免金属材料与容易产生氢气的物质接触，从而减少氢脆的风险。

总之，氢脆的发生条件涉及材料属性、应力水平、氢气浓度、温度和环境等方面。

氢脆应力曲线
氢脆是指金属在含有氢气的环境中容易发生脆性断裂的现象。

氢脆常见于高强度钢材、合金和易于氢化的金属材料，如高强度钢、不锈钢、铁铁合金等。

氢脆的应力曲线可以用以描述该现象。

一般来说，应力曲线可以分为以下几个阶段：
1. 塑性形变阶段：在初始应力下，材料会发生一定程度的塑性形变，但不发生断裂。

2. 弹性形变阶段：随着应力的增加，材料会发生弹性形变，此时应力-应变曲线呈线性关系。

3. 应变硬化阶段：当应力继续增加，材料开始发生位错和晶界移动，产生一定的应变硬化。

4. 氢脆敏感区：当材料中存在氢气时，应力-应变曲线会出现一个陡峭的下降区域，这是氢脆敏感区。

在这个区域，材料的延伸性急剧下降，发生脆性断裂的风险增加。

5. 氢脆断裂阶段：当应力超过氢脆敏感区的临界值时，材料会发生脆性断裂。

需要注意的是，氢脆的应力曲线会受到多种因素的影响，例如氢气浓度、应变速率、温度等。

因此，在设计和使用金属材料时，需要考虑氢脆现象并采取相应的措施来减少氢脆风险。

氢元素对钢材性能的影响
H是一般钢中最有害的元素，钢中溶有氢会引起钢的氢脆、白点等缺陷。

氢与氧、氮一样，在固态钢中溶解度极小，在高温时溶入钢液，冷却时来不及逸出而积聚在组织中形成高压细微气孔，使钢的塑性、韧度和疲劳强度急剧降低，严重时会造成裂纹、脆断。

“氢脆”主要出现在马氏体钢中，在铁氧体钢中不十分突出，一般与硬度和含碳量一起增加。

另一方面，H能提高钢的磁导率，但也会使矫顽力和铁损增加（加H后矫顽力可增大0.5～2倍）。

一般在生产过程中，成材以后进行缓冷，主要就是析氢气的作用，防止后期白点开裂。

HIC 的类型1、 氢气压力引起的开裂溶解在材料中的H 在某些缺陷部位析出气态氢H 2（或与氢有关的其它气体），当H 2的压力大于材料的屈服强度时产生局部塑性变形，当H 2的压力大于原子间结合力时就会产生局部开裂。

某些钢材在表面酸洗后能看到象头发丝一样的裂纹，在断口上则观察到银白色椭圆形斑点，称为白点。

白点的形成是氢气压力造成的。

钢的化学成分和组织结构对白点形成有很大影响，奥氏体钢对白点不敏感；合金结构钢和合金工具钢中容易形成白点。

钢中存在内应力时会加剧白点倾向。

焊接件冷却后有时也能观察到氢致裂纹。

焊接是局部冶炼过程，潮湿的焊条及大气中的水分会促进氢进入焊接熔池，随后冷却时可能在焊肉中析出气态氢，导致微裂纹。

焊接前烘烤焊条就是为了防止氢致裂纹。

2、氢化物脆化许多金属（如Ti 、Zr 、Hf 、V 、Nb 、Ta 、稀土等）能够形成稳定的氢化物。

氢化物属于一种脆性相，金属中析出较多的氢化物会导致韧性降低，引起脆化。

3、氢致滞后断裂材料受到载荷作用时，原子氢H 向拉应力高的部位扩散形成H 富集区。

当H 的富集达到临界值时就引起氢致裂纹形核和扩展，导致断裂。

由于H 的扩散需要一定的时间，加载 后要经过一定的时间才断裂，所以称为氢致滞后断裂。

氢致滞后断裂的外应力低于正常的抗拉强度，裂纹试件中外加应力场强度因子也小于断裂韧度。

氢致滞后断裂是可逆的，除去材料中的氢就不会发生滞后断裂。

即使在均匀的单向外加应力下，材料中的夹杂和第二相等结构不均匀处也会产生应力集中，导致氢的富集。

设应力集中系数为α，则σh =ασ，应力集中处的氢浓度为：式中，C H －合金中的平均氢浓度；V H －氢在该合金中的偏摩尔体积（恒温、恒压下加入 1 摩尔氢所引起的金属体积的变化）。

若氢的浓度达到临界值C th 时断裂，对应的外应力即为氢致滞后断裂的门槛应力σth ，即：•若σth 裂；• 若σ＞σth ，经过时间 t f 后，发生断裂，且应力越大，滞后断裂时间越短。

氢脆现象解释
氢脆现象是指在高强度金属中，如钢和铁合金中，当金属在加工过程中或在使用过程中接触到氢气时，会出现脆性破裂现象。

氢脆的主要解释有三个方面：
1. 氢渗透：氢气在金属中运动并渗透进入金属晶粒中，会导致晶粒边界处的氢浓度升高。

当氢浓度超过金属破裂强度的临界值时，氢在晶粒内部形成气泡，增加了晶体的内部应力和负面应力。

这使得金属变得脆弱，容易发生脆性断裂。

2. 氢吸收：金属表面与氢气发生反应，形成金属与氢的化合物，这种化合物可被金属晶界吸收。

当晶界吸收了大量氢时，会导致晶界的强度减弱，从而引发氢脆现象。

3. 奥氏体转变：某些钢和铁合金的冷加工或焊接过程中会发生奥氏体亚晶的形成。

在奥氏体亚晶中，氢原子可以通过间隙位错或溶质排斥的机制嵌入金属晶体中，从而导致亚晶区域的氢浓度升高。

当氢浓度超过亚晶区的承受能力时，亚晶很容易发生断裂。

为了减少氢脆现象，可以采取以下措施：
1. 预处理：在金属加工或焊接之前，可以对金属进行退火或热处理，以减少在金属中的氢含量。

2. 控制加工条件：在金属加工过程中，控制加工速度、温度和
应变速率，以减少金属中的氢渗透和吸收。

3. 添加抑制剂：在金属中添加特定的元素，如钼、钛、铝等，可以减少氢对金属的吸收和渗透。

4. 使用防脆剂：在金属表面形成一层防脆剂涂层，可以减少金属与氢气的接触，从而减少氢脆现象的发生。

总之，氢脆现象是金属与氢气相互作用的结果，通过控制氢含量和加工条件，以及采取防护措施，可以减少或避免氢脆现象的发生。

钢材的高温氢脆研究钢材是工业生产和日常生活中不可或缺的重要材料，其在各个行业的应用广泛。

然而，随着工业技术的不断发展和需求的增加，钢材在高温下面临着一种严重的问题——高温氢脆。

为了深入了解高温氢脆的成因，科学家和工程师们进行了大量的研究。

首先，让我们来了解一下高温氢脆的定义和表现。

高温氢脆指的是在高温环境下，钢材由于吸附并扩散了氢元素而发生的脆性断裂现象。

在实际应用中，高温氢脆可能导致钢材变形、破裂甚至失效，给工业生产带来极大的危害。

为了解决高温氢脆问题，科学家们首先开始研究氢原子的吸附和扩散过程。

他们发现，在高温下，钢材表面会吸附氢原子，然后氢原子会逐渐扩散到钢材内部。

这种扩散过程会导致钢材的微观结构发生变化，使得钢材的韧性下降，易于发生脆性断裂。

为了更好地理解高温氢脆的机理，科学家们利用各种实验方法进行了深入研究。

他们通过透射电子显微镜等工具观察了钢材的微观结构，发现在高温氢脆的钢材中，氢原子与钢材中的晶格发生了相互作用，导致晶格变形和杂质的形成。

这些结构变化进一步削弱了钢材的韧性，并最终引发了脆性断裂。

了解高温氢脆的成因后，科学家们开始探索解决这一问题的方法。

他们发现，在高温环境下，钢材的高温氢脆可以通过控制氢元素的含量和分布来减轻。

一种常用的方法是通过添加合适的合金元素来改善钢材的高温氢脆性能。

这些合金元素可以与氢原子发生化学反应，降低氢原子的含量并改变其扩散速率。

除了合金元素的添加，科学家们还发现在钢材的制备和使用过程中，控制温度和压力等参数也对高温氢脆的发生起着重要作用。

通过合理调控这些参数，可以减少钢材与氢原子的相互作用，从而降低其高温氢脆性。

总结来说，钢材的高温氢脆是一种严重影响其性能和可靠性的问题。

科学家和工程师们通过深入研究氢原子的吸附和扩散过程，揭示了高温氢脆的成因和机理。

在此基础上，通过合金元素的添加和控制制备和使用过程中的参数，可以有效减轻高温氢脆的发生。

未来，随着科技的进步和理论的深入探索，相信我们能够更好地解决高温氢脆问题，并提高钢材的性能和可靠性。

氢脆的特征
氢脆是金属材料在高压氢环境下出现的一种特殊的脆性现象。

氢脆现象首先是在石油化工领域中被发现的。

在氢气作用下，钢材会发生氢脆现象，导致钢材变得脆弱容易破裂，这给工业生产带来了很大的危害。

氢脆的特征主要有以下几点：首先，氢脆的发生需要一定的环境条件，如高温高压下的氢气环境；其次，氢脆是具有剂量效应的，即氢的含量越高，氢脆的程度越严重；最后，氢脆不同于传统的脆性断裂，氢脆的破裂面呈现出光滑无痕迹的特点。

针对氢脆现象的危害，人们已经制定了一些措施进行防治。

例如，可以通过选择合适的材料，加强材料的强度和韧性，降低氢的含量等方式来减轻氢脆的影响。

总之，氢脆是一种特殊的材料脆性现象，对工业生产和使用安全造成了威胁，需要进行有效的防治措施。

- 1 -。
