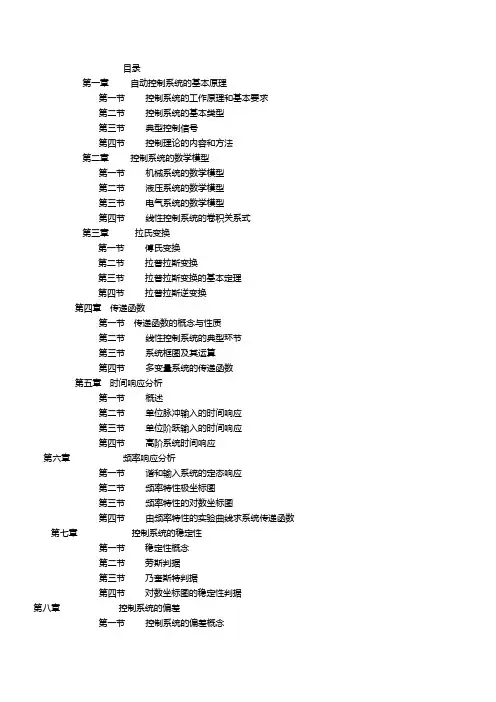

目录第一章自动控制系统的基本原理第一节控制系统的工作原理和基本要求第二节控制系统的基本类型第三节典型控制信号第四节控制理论的内容和方法第二章控制系统的数学模型第一节机械系统的数学模型第二节液压系统的数学模型第三节电气系统的数学模型第四节线性控制系统的卷积关系式第三章拉氏变换第一节傅氏变换第二节拉普拉斯变换第三节拉普拉斯变换的基本定理第四节拉普拉斯逆变换第四章传递函数第一节传递函数的概念与性质第二节线性控制系统的典型环节第三节系统框图及其运算第四节多变量系统的传递函数第五章时间响应分析第一节概述第二节单位脉冲输入的时间响应第三节单位阶跃输入的时间响应第四节高阶系统时间响应第六章频率响应分析第一节谐和输入系统的定态响应第二节频率特性极坐标图第三节频率特性的对数坐标图第四节由频率特性的实验曲线求系统传递函数第七章控制系统的稳定性第一节稳定性概念第二节劳斯判据第三节乃奎斯特判据第四节对数坐标图的稳定性判据第八章控制系统的偏差第一节控制系统的偏差概念第二节输入引起的定态偏差第三节输入引起的动态偏差第九章控制系统的设计和校正第一节综述第二节希望对数幅频特性曲线的绘制第三节校正方法与校正环节第四节控制系统的增益调整第五节控制系统的串联校正第六节控制系统的局部反馈校正第七节控制系统的顺馈校正第一章 自动控制系统的基本原理定义：在没有人的直接参与下，利用控制器使控制对象的某一物理量准确地按照预期的规律运行。
第一节 控制系统的工作原理和基本要求 一、 控制系统举例与结构方框图例1． 一个人工控制的恒温箱，希望的炉水温度为100C °,利用表示函数功能的方块、信号线，画出结构方块图。
图1人通过眼睛观察温度计来获得炉内实际温度，通过大脑分析、比较，利用手和锹上煤炭助燃。
煤炭给定的温度100 C手和锹眼睛实际的炉水温度比较图2例2． 图示为液面高度控制系统原理图。
试画出控制系统方块图 和相应的人工操纵的液面控制系统方块图。
目录第一章自动控制系统的基本原理第一节控制系统的工作原理和基本要求第二节控制系统的基本类型第三节典型控制信号第四节控制理论的内容和方法第二章控制系统的数学模型第一节机械系统的数学模型第二节液压系统的数学模型第三节电气系统的数学模型第四节线性控制系统的卷积关系式第三章拉氏变换第一节傅氏变换第二节拉普拉斯变换第三节拉普拉斯变换的基本定理第四节拉普拉斯逆变换第四章传递函数第一节传递函数的概念与性质第二节线性控制系统的典型环节第三节系统框图及其运算第四节多变量系统的传递函数第五章时间响应分析第一节概述第二节单位脉冲输入的时间响应第三节单位阶跃输入的时间响应第四节高阶系统时间响应第六章频率响应分析第一节谐和输入系统的定态响应第二节频率特性极坐标图第三节频率特性的对数坐标图第四节由频率特性的实验曲线求系统传递函数第七章控制系统的稳定性第一节稳定性概念第二节劳斯判据第三节乃奎斯特判据第四节对数坐标图的稳定性判据第八章控制系统的偏差第一节控制系统的偏差概念第二节输入引起的定态偏差第三节输入引起的动态偏差第九章控制系统的设计和校正第一节综述第二节希望对数幅频特性曲线的绘制第三节校正方法与校正环节第四节控制系统的增益调整第五节控制系统的串联校正第六节控制系统的局部反馈校正第七节控制系统的顺馈校正第一章自动控制系统的基本原理定义：在没有人的直接参与下，利用控制器使控制对象的某一物理量准确地按照预期的规律运行。
第一节控制系统的工作原理和基本要求一、控制系统举例与结构方框图例1．一个人工控制的恒温箱，希望的炉水温度为100C°,利用表示函数功能的方块、信号线，画出结构方块图。
图1人通过眼睛观察温度计来获得炉内实际温度，通过大脑分析、比较，利用手和锹上煤炭助燃。
比较图2例2．图示为液面高度控制系统原理图。
试画出控制系统方块图和相应的人工操纵的液面控制系统方块图。
解：浮子作为液面高度的反馈物，自动控制器通过比较实际的液面高度与希望的液面高度，调解气动阀门的开合度，对误差进行修正，可保持液面高度稳定。
封面作者：Pan Hongliang仅供个人学习目录第一章自动控制系统的基本原理第一节控制系统的工作原理和基本要求第二节控制系统的基本类型第三节典型控制信号第四节控制理论的内容和方法第二章控制系统的数学模型第一节机械系统的数学模型第二节液压系统的数学模型第三节电气系统的数学模型第四节线性控制系统的卷积关系式第三章拉氏变换第一节傅氏变换第二节拉普拉斯变换第三节拉普拉斯变换的基本定理第四节拉普拉斯逆变换第四章传递函数第一节传递函数的概念与性质第二节线性控制系统的典型环节第三节系统框图及其运算第四节多变量系统的传递函数第五章时间响应分析第一节概述第二节单位脉冲输入的时间响应第三节单位阶跃输入的时间响应第四节高阶系统时间响应第六章频率响应分析第一节谐和输入系统的定态响应第二节频率特性极坐标图第三节频率特性的对数坐标图第四节由频率特性的实验曲线求系统传递函数第七章控制系统的稳定性第一节稳定性概念第二节劳斯判据第三节乃奎斯特判据第四节对数坐标图的稳定性判据第八章控制系统的偏差第一节控制系统的偏差概念第二节输入引起的定态偏差第三节输入引起的动态偏差第九章控制系统的设计和校正第一节综述第二节希望对数幅频特性曲线的绘制第三节校正方法与校正环节第四节控制系统的增益调整第五节控制系统的串联校正第六节控制系统的局部反馈校正第七节控制系统的顺馈校正第一章自动控制系统的基本原理定义：在没有人的直接参与下，利用控制器使控制对象的某一物理量准确地按照预期的规律运行。
第一节控制系统的工作原理和基本要求一、控制系统举例与结构方框图例1．一个人工控制的恒温箱，希望的炉水温度为100C°,利用表示函数功能的方块、信号线，画出结构方块图。
图1人通过眼睛观察温度计来获得炉内实际温度，通过大脑分析、比较，利用手和锹上煤炭助燃。
图2例2．图示为液面高度控制系统原理图。
试画出控制系统方块图和相应的人工操纵的液面控制系统方块图。
解：浮子作为液面高度的反馈物，自动控制器通过比较实际的液面高度与希望的液面高度，调解气动阀门的开合度，对误差进行修正，可保持液面高度稳定。
机械控制工程基础课后答案董玉红徐莉萍主编精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】机械控制工程课后答案1-1机械工程控制论的研究对象与任务是什么?解机械工程控制论实质上是研究机械一r_程技术中广义系统的动力学问题。
具体地讲，机械工程控制论是研究机械工程广义系统在一定的外界条件作用下，从系统的一定初始条件出发，所经历的由内部的固有特性所决定的整个动态历程;研究这一系统及其输入、输出二者之间的动态关系。
机械工程控制论的任务可以分为以下五个方面:(1)当已知系统和输人时，求出系统的输出(响应)，即系统分析。
(2)当已知系统和系统的理想输出，设计输入，即最优控制。
(3)当已知输入和理想输出，设计系统，即最优设计。
(4)当系统的输人和输出己知，求系统的结构与参数，即系统辨识。
(5)输出已知，确定系统，以识别输入或输入中的有关信息，即滤波与预测。
1.2 什么是反馈什么是外反馈和内反馈所谓反馈是指将系统的输出全部或部分地返送回系统的输入端，并与输人信号共同作用于系统的过程，称为反馈或信息反馈。
所谓外反馈是指人们利用反馈控制原理在机械系统或过程中加上一个人为的反馈，构成一个自动控制系统。
所谓内反馈是指许多机械系统或过程中存在的相互藕合作用，形成非人为的“内在”反馈，从而构成一个闭环系统。
1.3 反馈控制的概念是什么为什么要进行反馈控制所谓反馈控制就是利用反馈信号对系统进行控制。
在实际中，控制系统可能会受到各种无法预计的干扰。
为了提高控制系统的精度，增强系统抗干扰能力，人们必须利用反馈原理对系统进行控制，以实现控制系统的任务。
1.4闭环控制系统的基本工作原理是什么?闭环控制系统的基本工作原理如下:(1)检测被控制量或输出量的实际值;(2)将实际值与给定值进行比较得出偏差值;(3)用偏差值产生控制调节作用去消除偏差。
这种基于反馈原理，通过检测偏差再纠正偏差的系统称为闭环控制系统。
目录第一章自动控制系统的基本原理第一节控制系统的工作原理和基本要求第二节控制系统的基本类型第三节典型控制信号第四节控制理论的内容和方法第二章控制系统的数学模型第一节机械系统的数学模型第二节液压系统的数学模型第三节电气系统的数学模型第四节线性控制系统的卷积关系式第三章拉氏变换第一节傅氏变换第二节拉普拉斯变换第三节拉普拉斯变换的基本定理第四节拉普拉斯逆变换第四章传递函数第一节传递函数的概念与性质第二节线性控制系统的典型环节第三节系统框图及其运算第四节多变量系统的传递函数第五章时间响应分析第一节概述第二节单位脉冲输入的时间响应第三节单位阶跃输入的时间响应第四节高阶系统时间响应第六章频率响应分析第一节谐和输入系统的定态响应第二节频率特性极坐标图第三节频率特性的对数坐标图第四节由频率特性的实验曲线求系统传递函数第七章控制系统的稳定性第一节稳定性概念第二节劳斯判据第三节乃奎斯特判据第四节对数坐标图的稳定性判据第八章控制系统的偏差第一节控制系统的偏差概念第二节输入引起的定态偏差第三节输入引起的动态偏差第九章控制系统的设计和校正第一节综述第二节希望对数幅频特性曲线的绘制第三节校正方法与校正环节第四节控制系统的增益调整第五节控制系统的串联校正第六节控制系统的局部反馈校正第七节控制系统的顺馈校正第一章自动控制系统的基本原理定义：在没有人的直接参与下，利用控制器使控制对象的某一物理量准确地按照预期的规律运行。
第一节控制系统的工作原理和基本要求一、控制系统举例与结构方框图例1．一个人工控制的恒温箱，希望的炉水温度为100C°,利用表示函数功能的方块、信号线，画出结构方块图。
图1人通过眼睛观察温度计来获得炉内实际温度，通过大脑分析、比较，利用手和锹上煤炭助燃。
比较图2例2．图示为液面高度控制系统原理图。
试画出控制系统方块图和相应的人工操纵的液面控制系统方块图。
解：浮子作为液面高度的反馈物，自动控制器通过比较实际的液面高度与希望的液面高度，调解气动阀门的开合度，对误差进行修正，可保持液面高度稳定。
机械控制工程基础课后答案董玉红徐莉萍主编Hessen was revised in January 2021机械控制工程课后答案1-1机械工程控制论的研究对象与任务是什么解机械工程控制论实质上是研究机械一r_程技术中广义系统的动力学问题。
具体地讲，机械工程控制论是研究机械工程广义系统在一定的外界条件作用下，从系统的一定初始条件出发，所经历的由内部的固有特性所决定的整个动态历程;研究这一系统及其输入、输出二者之间的动态关系。
机械工程控制论的任务可以分为以下五个方面:(1)当已知系统和输人时，求出系统的输出(响应)，即系统分析。
(2)当已知系统和系统的理想输出，设计输入，即最优控制。
(3)当已知输入和理想输出，设计系统，即最优设计。
(4)当系统的输人和输出己知，求系统的结构与参数，即系统辨识。
(5)输出已知，确定系统，以识别输入或输入中的有关信息，即滤波与预测。
什么是反馈什么是外反馈和内反馈所谓反馈是指将系统的输出全部或部分地返送回系统的输入端，并与输人信号共同作用于系统的过程，称为反馈或信息反馈。
所谓外反馈是指人们利用反馈控制原理在机械系统或过程中加上一个人为的反馈，构成一个自动控制系统。
所谓内反馈是指许多机械系统或过程中存在的相互藕合作用，形成非人为的“内在”反馈，从而构成一个闭环系统。
反馈控制的概念是什么为什么要进行反馈控制所谓反馈控制就是利用反馈信号对系统进行控制。
在实际中，控制系统可能会受到各种无法预计的干扰。
为了提高控制系统的精度，增强系统抗干扰能力，人们必须利用反馈原理对系统进行控制，以实现控制系统的任务。
闭环控制系统的基本工作原理是什么闭环控制系统的基本工作原理如下:(1)检测被控制量或输出量的实际值;(2)将实际值与给定值进行比较得出偏差值;(3)用偏差值产生控制调节作用去消除偏差。
这种基于反馈原理，通过检测偏差再纠正偏差的系统称为闭环控制系统。
通常闭环控制系统至少具备测量、比较和执行三个基本功能。
目录第一章自动控制系统的基本原理第一节控制系统的工作原理和基本要求第二节控制系统的基本类型第三节典型控制信号第四节控制理论的内容和方法第二章控制系统的数学模型第一节机械系统的数学模型第二节液压系统的数学模型第三节电气系统的数学模型第四节线性控制系统的卷积关系式第三章拉氏变换第一节傅氏变换第二节拉普拉斯变换第三节拉普拉斯变换的基本定理第四节拉普拉斯逆变换第四章传递函数第一节传递函数的概念与性质第二节线性控制系统的典型环节第三节系统框图及其运算第四节多变量系统的传递函数第五章时间响应分析第一节概述第二节单位脉冲输入的时间响应第三节单位阶跃输入的时间响应第四节高阶系统时间响应第六章频率响应分析第一节谐和输入系统的定态响应第二节频率特性极坐标图第三节频率特性的对数坐标图第四节由频率特性的实验曲线求系统传递函数第七章控制系统的稳定性第一节稳定性概念第二节劳斯判据第三节乃奎斯特判据第四节对数坐标图的稳定性判据第八章控制系统的偏差第一节控制系统的偏差概念第二节输入引起的定态偏差第三节输入引起的动态偏差第九章控制系统的设计和校正第一节综述第二节希望对数幅频特性曲线的绘制第三节校正方法与校正环节第四节控制系统的增益调整第五节控制系统的串联校正第六节控制系统的局部反馈校正第七节控制系统的顺馈校正第一章自动控制系统的基本原理定义：在没有人的直接参与下，利用控制器使控制对象的某一物理量准确地按照预期的规律运行。
第一节控制系统的工作原理和基本要求一、控制系统举例与结构方框图例1．一个人工控制的恒温箱，希望的炉水温度为100C°,利用表示函数功能的方块、信号线，画出结构方块图。
图1人通过眼睛观察温度计来获得炉内实际温度，通过大脑分析、比较，利用手和锹上煤炭助燃。
煤炭给定的温度100 C手和锹眼睛实际的炉水温度比较图2例2．图示为液面高度控制系统原理图。
试画出控制系统方块图和相应的人工操纵的液面控制系统方块图。
解：浮子作为液面高度的反馈物，自动控制器通过比较实际的液面高度与希望的液面高度，调解气动阀门的开合度，对误差进行修正，可保持液面高度稳定。

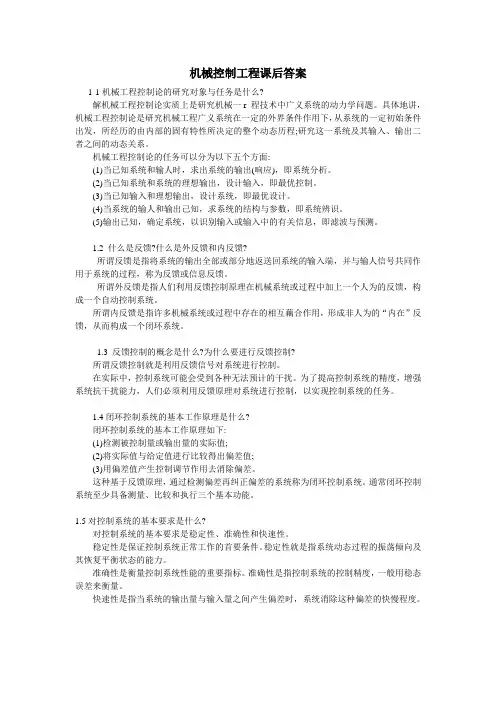

机械控制工程课后答案1-1机械工程控制论的研究对象与任务是什么?解机械工程控制论实质上是研究机械一r_程技术中广义系统的动力学问题。
具体地讲，机械工程控制论是研究机械工程广义系统在一定的外界条件作用下，从系统的一定初始条件出发，所经历的由内部的固有特性所决定的整个动态历程;研究这一系统及其输入、输出二者之间的动态关系。
机械工程控制论的任务可以分为以下五个方面:(1)当已知系统和输人时，求出系统的输出(响应)，即系统分析。
(2)当已知系统和系统的理想输出，设计输入，即最优控制。
(3)当已知输入和理想输出，设计系统，即最优设计。
(4)当系统的输人和输出己知，求系统的结构与参数，即系统辨识。
(5)输出已知，确定系统，以识别输入或输入中的有关信息，即滤波与预测。
1.2 什么是反馈?什么是外反馈和内反馈?所谓反馈是指将系统的输出全部或部分地返送回系统的输入端，并与输人信号共同作用于系统的过程，称为反馈或信息反馈。
所谓外反馈是指人们利用反馈控制原理在机械系统或过程中加上一个人为的反馈，构成一个自动控制系统。
所谓内反馈是指许多机械系统或过程中存在的相互藕合作用，形成非人为的“内在”反馈，从而构成一个闭环系统。
1.3 反馈控制的概念是什么?为什么要进行反馈控制?所谓反馈控制就是利用反馈信号对系统进行控制。
在实际中，控制系统可能会受到各种无法预计的干扰。
为了提高控制系统的精度，增强系统抗干扰能力，人们必须利用反馈原理对系统进行控制，以实现控制系统的任务。
1.4闭环控制系统的基本工作原理是什么?闭环控制系统的基本工作原理如下:(1)检测被控制量或输出量的实际值;(2)将实际值与给定值进行比较得出偏差值;(3)用偏差值产生控制调节作用去消除偏差。
这种基于反馈原理，通过检测偏差再纠正偏差的系统称为闭环控制系统。
通常闭环控制系统至少具备测量、比较和执行三个基本功能。
1.5对控制系统的基本要求是什么?对控制系统的基本要求是稳定性、准确性和快速性。
机械控制工程基础课后答案董玉红徐莉萍主编文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）机械控制工程课后答案 1-1机械工程控制论的研究对象与任务是什么解机械工程控制论实质上是研究机械一r_程技术中广义系统的动力学问题。
具体地讲，机械工程控制论是研究机械工程广义系统在一定的外界条件作用下，从系统的一定初始条件出发，所经历的由内部的固有特性所决定的整个动态历程;研究这一系统及其输入、输出二者之间的动态关系。
机械工程控制论的任务可以分为以下五个方面:(1)当已知系统和输人时，求出系统的输出(响应)，即系统分析。
(2)当已知系统和系统的理想输出，设计输入，即最优控制。
(3)当已知输入和理想输出，设计系统，即最优设计。
(4)当系统的输人和输出己知，求系统的结构与参数，即系统辨识。
(5)输出已知，确定系统，以识别输入或输入中的有关信息，即滤波与预测。
什么是反馈什么是外反馈和内反馈所谓反馈是指将系统的输出全部或部分地返送回系统的输入端，并与输人信号共同作用于系统的过程，称为反馈或信息反馈。
所谓外反馈是指人们利用反馈控制原理在机械系统或过程中加上一个人为的反馈，构成一个自动控制系统。
所谓内反馈是指许多机械系统或过程中存在的相互藕合作用，形成非人为的“内在”反馈，从而构成一个闭环系统。
反馈控制的概念是什么为什么要进行反馈控制所谓反馈控制就是利用反馈信号对系统进行控制。
在实际中，控制系统可能会受到各种无法预计的干扰。
为了提高控制系统的精度，增强系统抗干扰能力，人们必须利用反馈原理对系统进行控制，以实现控制系统的任务。
闭环控制系统的基本工作原理是什么闭环控制系统的基本工作原理如下:(1)检测被控制量或输出量的实际值;(2)将实际值与给定值进行比较得出偏差值;(3)用偏差值产生控制调节作用去消除偏差。
这种基于反馈原理，通过检测偏差再纠正偏差的系统称为闭环控制系统。
通常闭环控制系统至少具备测量、比较和执行三个基本功能。
机械控制工程基础课后答案董玉红徐莉萍主编文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]机械控制工程课后答案1-1机械工程控制论的研究对象与任务是什么解机械工程控制论实质上是研究机械一r_程技术中广义系统的动力学问题。
具体地讲，机械工程控制论是研究机械工程广义系统在一定的外界条件作用下，从系统的一定初始条件出发，所经历的由内部的固有特性所决定的整个动态历程;研究这一系统及其输入、输出二者之间的动态关系。
机械工程控制论的任务可以分为以下五个方面:(1)当已知系统和输人时，求出系统的输出(响应)，即系统分析。
(2)当已知系统和系统的理想输出，设计输入，即最优控制。
(3)当已知输入和理想输出，设计系统，即最优设计。
(4)当系统的输人和输出己知，求系统的结构与参数，即系统辨识。
(5)输出已知，确定系统，以识别输入或输入中的有关信息，即滤波与预测。
什么是反馈什么是外反馈和内反馈所谓反馈是指将系统的输出全部或部分地返送回系统的输入端，并与输人信号共同作用于系统的过程，称为反馈或信息反馈。
所谓外反馈是指人们利用反馈控制原理在机械系统或过程中加上一个人为的反馈，构成一个自动控制系统。
所谓内反馈是指许多机械系统或过程中存在的相互藕合作用，形成非人为的“内在”反馈，从而构成一个闭环系统。
反馈控制的概念是什么为什么要进行反馈控制所谓反馈控制就是利用反馈信号对系统进行控制。
在实际中，控制系统可能会受到各种无法预计的干扰。
为了提高控制系统的精度，增强系统抗干扰能力，人们必须利用反馈原理对系统进行控制，以实现控制系统的任务。
闭环控制系统的基本工作原理是什么闭环控制系统的基本工作原理如下:(1)检测被控制量或输出量的实际值;(2)将实际值与给定值进行比较得出偏差值;(3)用偏差值产生控制调节作用去消除偏差。
这种基于反馈原理，通过检测偏差再纠正偏差的系统称为闭环控制系统。
通常闭环控制系统至少具备测量、比较和执行三个基本功能。

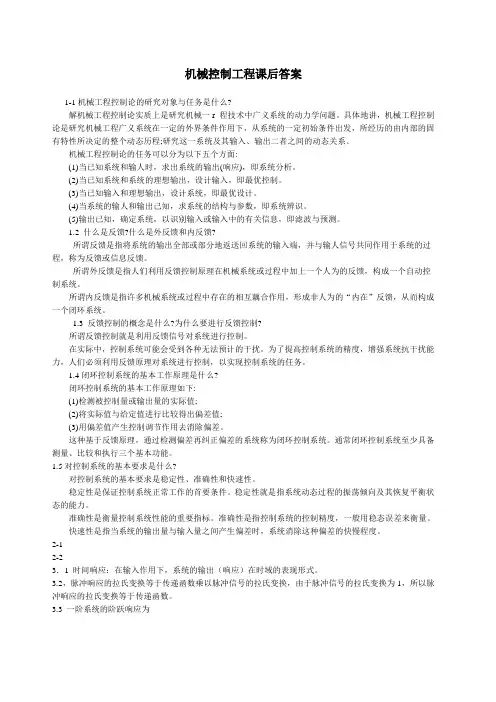

机械控制工程课后答案1-1机械工程控制论的研究对象与任务就是什么?解机械工程控制论实质上就是研究机械一r_程技术中广义系统的动力学问题。
具体地讲,机械工程控制论就是研究机械工程广义系统在一定的外界条件作用下,从系统的一定初始条件出发,所经历的由内部的固有特性所决定的整个动态历程;研究这一系统及其输入、输出二者之间的动态关系。
机械工程控制论的任务可以分为以下五个方面:(1)当已知系统与输人时,求出系统的输出(响应),即系统分析。
(2)当已知系统与系统的理想输出,设计输入,即最优控制。
(3)当已知输入与理想输出,设计系统,即最优设计。
(4)当系统的输人与输出己知,求系统的结构与参数,即系统辨识。
(5)输出已知,确定系统,以识别输入或输入中的有关信息,即滤波与预测。
1、2 什么就是反馈?什么就是外反馈与内反馈?所谓反馈就是指将系统的输出全部或部分地返送回系统的输入端,并与输人信号共同作用于系统的过程,称为反馈或信息反馈。
所谓外反馈就是指人们利用反馈控制原理在机械系统或过程中加上一个人为的反馈,构成一个自动控制系统。
所谓内反馈就是指许多机械系统或过程中存在的相互藕合作用,形成非人为的“内在”反馈,从而构成一个闭环系统。
1、3 反馈控制的概念就是什么?为什么要进行反馈控制?所谓反馈控制就就是利用反馈信号对系统进行控制。
在实际中,控制系统可能会受到各种无法预计的干扰。
为了提高控制系统的精度,增强系统抗干扰能力,人们必须利用反馈原理对系统进行控制,以实现控制系统的任务。
1、4闭环控制系统的基本工作原理就是什么?闭环控制系统的基本工作原理如下:(1)检测被控制量或输出量的实际值;(2)将实际值与给定值进行比较得出偏差值;(3)用偏差值产生控制调节作用去消除偏差。
这种基于反馈原理,通过检测偏差再纠正偏差的系统称为闭环控制系统。
通常闭环控制系统至少具备测量、比较与执行三个基本功能。
1、5对控制系统的基本要求就是什么?对控制系统的基本要求就是稳定性、准确性与快速性。
稳定性就是保证控制系统正常工作的首要条件。
稳定性就就是指系统动态过程的振荡倾向及其恢复平衡状态的能力。
准确性就是衡量控制系统性能的重要指标。
准确性就是指控制系统的控制精度,一般用稳态误差来衡量。
快速性就是指当系统的输出量与输入量之间产生偏差时,系统消除这种偏差的快慢程度。
2-1dtd t u RC dt d dtd t u RC dt d t u dt t u C t u R t t u idt C t u ia ii i i )t (u )(1)t (u )t (u )(1)t (u )(R)(1)(i)(u )(1)(.00000000=++=+=∴=+=⎰⎰同时：由电压定律有：设回流电流为 dt t d t B K dt t d t K dtt t x d Bt K t dtt t x d Bt b ii i )(x )(x )(x )(x ))(x )(()(x F')(x ))(x )((F )(x .00000000=+∴=-∴=-=右端：对左端：对解： )(1)()()u 11()())()(()()()(u )t (u )(u )(u )(u )t (u )(u )()(u )()(u .1021001020RC120202RC 1101t u R dt t du C t R R dt t du C dtt u t u d C R t u t u R t dtd C R t R t R t i dt d C R t i R t u t t u t C R c i i i i RC R RC RC RC i RC +=++∴-+-=+=∴=+=+=及电容并联的电流为又由电压定律有：两端电压为设)()(x B )(x )k (k )(x )(x ))(x )(())(x )(()(x F')(x ))(x )(())(x )((F )(x 10210020100200100t x k dt t d t dt t d B t K t t x k dtt t x d Bt K t t t x k dtt t x d Bt i i i i i i +=++∴=-+-∴=-+-=右端：对左端：对 )()(u R )(u R )(u )R ()((R 1)(u R )(u R )(u )R 1())()((R 1))(u )(u (R )(u R )()(1R )()()(u R )()(i 11i )(u )1()()(.201021112012012010120101020102001t u dt t d C dt t d C dt t d CR t u Cdt t d R dt t d R dt t d R t u t u Cdt t d dt t d R dt t d dt t u t u C t u t u R t t u t u idt C R t t u i R t u ie i i i i i i i i ii +=+++=++-+-=-+-=∴-=+=+=⎰⎰）由（同时：由电压定律有：设回流电流为)()((t)x )()()()((t)x )(x )(B ))(x )(())(x )(()(B ))(x )(()(x )(B 1))(x )(()(x )2()1()2()(x ))(x )(()(x 'F k ))(x )((F k )1())(x )(())(x )(())(x )((F')(x ))(x )((F )(x x k 21102102112101021001021001200212222022k 2220k 22012020001022t x k k dt t dx Bk k k dt t dx Bk k t x k dt t dx k k B k dt t d k k B dtt dx t t x k dt t t x d k k B dtt dx t t x k dt t d B dtt dx t t x k k t t k dtt t x d B t k dtt t x d B t t x k dtt t x d B dt t t x d Bt t t x k t i i i i i i i k i k k k k k i k k i k +=+++=++-=---=--=⋅=-∴⋅=-=-=-∴-=-=）代入（有：、由右端：对左端：对右端：对左端：对右端的位移为设 2-2T s s T s s t f L s F 11-1111))(()()1(+=-==位移1444.04.0))(()(4.012cos )4(25515t 255))(()()15t 5sin )35sin()()3(4(12.04(-403.0203.0103.0))(()(t2cos 03.003.0)()2(22152222222+++==+=++==+=+=+=++=+-==-=）（及复位移（））s s t f L s F t s e s t f L s F t t f s s s s s s s s s t f L s F t f s ππππ[][][][][])(-)s m )(K s m ()(-)s m )(K s m ()(X )()(X )(-)()s m )(K s m ()()s m )(K s m ()(X )()(2)()s m ()(12)()(K )()(s m )(X )()(1)()()()()(s m )(K -)(X )()()()()(s m )()()()()(s m )()()()()()()()()()()()(5.21112112221211121122221312311312112221312112221233113121221222222123312213313212212232131222232131321212'23231"22'2323131k Bs Bs k k Bs k Bs k Bs K Bs k k Bs k Bs k Bs K s s X s K s X Bs k k Bs s X k Bs k Bs k Bs s X k Bs k Bs s K s BsX s X k k Bs s X k Bs s X s X k s X s BsX s X s K s BsX s X k s BsX s X k s BsX s X k s X s X s K s BsX s BsX s X k s X k s X s BsX s BsX s X k s X k s X t x t x K t x t x B t x t x K t x m t x t x B t x t x K t x m ++++++++=+++++++=∴=+++++++++++++=+++++=+++=+++=+++-+-=+-+-=-+-'+-=-'---=''）（）（）（）代入（）由（）（）（两边进行拉氏变换：3.1 时间响应:在输入作用下,系统的输出(响应)在时域的表现形式。
