绘图步骤详解

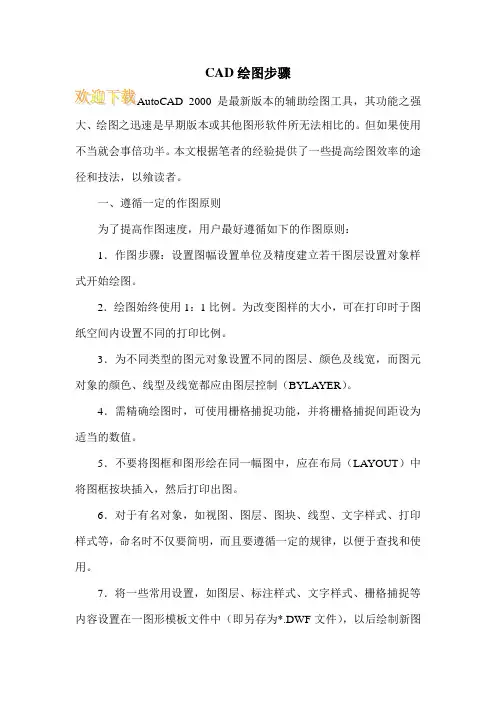

CAD绘图步骤

AutoCAD 2000是最新版本的辅助绘图工具，其功能之强大、绘图之迅速是早期版本或其他图形软件所无法相比的。但如果使用不当就会事倍功半。本文根据笔者的经验提供了一些提高绘图效率的途径和技法，以飨读者。

一、遵循一定的作图原则

为了提高作图速度，用户最好遵循如下的作图原则：

1．作图步骤：设置图幅设置单位及精度建立若干图层设置对象样式开始绘图。

2．绘图始终使用1：1比例。为改变图样的大小，可在打印时于图纸空间内设置不同的打印比例。

3．为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制（BYLAYER）。

4．需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。

5．不要将图框和图形绘在同一幅图中，应在布局（LAYOUT）中将图框按块插入，然后打印出图。

6．对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。

7．将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中（即另存为*.DWF文件），以后绘制新图

CAD制图步骤与技巧

打开CAD，会不会？打开了CAD接下来就开始绘图啦!~绘图前要做什么准备呢，如果是绘简单图（那种几横几笔）就不用准备什么了，如果绘制的是复杂工程图呢,我们就要好好准备一下：

一 、取得要绘制的样品所有尺寸（不管要绘什么东西，尺寸一定要其全）.

二 、建图层：图层相当于几张透明纸一样，它们的关系既独立又关联；想想看,分别在每张透明纸绘图会有什么样的效果，如果其中有一张不要了拿走就是了.

CAD里面有个默认图层，0图层。我们可以再建实线图层、辅助线图层、中心线图层、标注图层等等，建图层最好设置颜色和线型来进行区分.

技巧：图层除了可以设置颜色和线型来区分，还有三个很好用的工具：

锁定:当图层被锁定时，可显示,可以绘图,可做当前图层，但不可以修改任何对像。

冻结：当图层被冻结时,不显示,不可以绘图，不可以做当胆图层，不可以做任何修改.

开关：当图层被关掉时，不显示，可以绘图,可以做当前图层，不可以修改，但可以用参数删除。

好好运用上面方法,包你绘图事半功倍。

三、图层都设置好了，再下来找绘图的定位点、绘制中心线和一些辅助线。

四、接着就开始绘图了，绘图时要注意善用图层.

五、图绘完了，打上标注，并对一些特殊部位做一些解释说明。

六、校对图形。

七、没问题的话就可以出图了。

小技巧：

一、常用快捷键（＊后面是快捷键命令全称）

注意:使用这些快捷键的前提条件一定要把CAD里面的“Windows标准加速键”打开，默认为开。如果不行你可以输入OP命令→用户系统配置→Windows标准加速键→在前面打个√就OK了→确定。

二、常用标注命令

DLI：（直线标注） DAL:（对齐标注）

DRA：（半径标注)

DDI：（直径标注） DAN：（角度标注）

DCE：(中心标注）

DOR：（点标注) LE：（快速引出标注）

使用CAD软件进行测绘绘图的步骤

随着科技的进步，计算机辅助设计（CAD）软件在测绘领域中扮演着至关重要的角色，为测绘工程师和绘图师提供了一种高效准确的绘图工具。在进行测绘绘图之前，我们需要了解CAD软件的基本操作和步骤。本文将介绍使用CAD软件进行测绘绘图的步骤，并探讨其应用。

第一步：准备工作

在使用CAD软件进行测绘绘图之前，我们需要准备一些基本的工作。首先，确保计算机安装了适当的CAD软件，如AutoCAD或MicroStation等。其次，准备测绘数据，包括测量数据、地形数据和其他相关资料。此外，了解绘图要求和标准也是必要的。

第二步：创建新文件

打开CAD软件后，我们需要创建一个新的绘图文件。选择“新建”或“新文件”选项，然后选择适当的绘图模板。根据需要，可以选择平面图、剖面图或其他类型的绘图模板。创建新文件后，我们可以开始进行绘图操作。

第三步：绘图元素

在进行绘图之前，我们需要了解绘图元素的基本概念。常见的绘图元素包括点、线、多边形、圆、文本和符号等。通过选择相应的绘图工具，我们可以绘制出这些元素。例如，通过使用线工具，我们可以绘制直线和曲线。通过使用多边形工具，我们可以绘制多边形和闭合区域。

第四步：绘图操作

一旦了解了绘图元素，我们可以开始进行绘图操作。首先，我们可以使用鼠标或键盘输入坐标点，绘制出所需要的线条和形状。然后，我们可以使用编辑工具对绘图元素进行调整和修改，如平移、旋转、缩放和镜像等。此外，CAD软件还提供了丰富的修饰符和图层设置，帮助我们实现更加精确和美观的绘图效果。

第五步：引用和插入

在绘图过程中，我们经常需要引用和插入其他文件或图片。通过选择“引用”或“插入”选项，我们可以将其他CAD文件或图像文件导入到当前绘图中。这样，我们可以在绘图过程中参考和利用其他资料，提高绘图的准确性和效率。

第六步：标注和注释

标注和注释是测绘绘图中非常重要的一部分。通过选择“标注”工具，我们可以在绘图中添加尺寸、文字标签、符号和颜色等注释。这些注释可以帮助他人更好地理解和解读绘图，提高沟通效率和精确度。

激光切管机绘图教程

激光切管机是一种高效、精准的管材加工设备，通过激光束对管材进行切割，广泛应用于金属加工、管道制造等领域。本篇教程将介绍激光切管机的绘图操作，在使用激光切管机之前，准确绘制出需要加工的图形至关重要。下面将详细介绍激光切管机绘图的步骤和技巧。

步骤一：选择绘图软件

在进行激光切管机绘图之前，首先需要选择一款适合的绘图软件。常用的绘图软件包括AutoCAD、SolidWorks等，选择一个熟悉且功能强大的软件能够提高绘图效率和精度。

步骤二：确定管材尺寸

在进行绘图之前，需要准确测量管材的直径、长度等尺寸参数，并根据实际需要进行标注。确保绘制出的图形符合实际加工需求。

步骤三：绘制图形

在选定的绘图软件中，按照实际需求绘制出需要加工的图形。可以使用线条、弧线、圆等基本几何元素组合成复杂的图形，确保每个元素的尺寸和位置都准确无误。

步骤四：添加切割路径

绘制完毕图形后，需要添加切割路径。根据激光切管机的工作原理，确定切割路径，确保激光束能够准确切割出所需图形。在绘图软件中，可以使用曲线修剪、分离元素等功能进行路径设置。

步骤五：导出文件

完成绘图后，需要将图形导出为激光切管机可读取的文件格式，常见的格式包括DXF、DWG等。在导出时，要注意选择正确的单位和精度，确保激光切管机能够准确识别并加工出图形。

总结

通过以上步骤，我们可以准确绘制出激光切管机所需加工的图形，为后续的加工操作提供可靠的基础。在实际操作中，需要根据具体情况灵活运用绘图软件的功能，不断提高绘图水平和技术能力。希望本教程能够对您在激光切管机绘图方面提供一定的帮助和指导。
