嵌入式系统项目设计

嵌入式系统项目设计

期末课程考核

嵌入式系统项目设计

项目名称： 基于ARM的移动视频监控系统

年级班级： 2010 计科物联1班

姓 名： 孟 琦

学 号： 101210206

二〇一三年 一 月 八 日基于ARM的移动视频监控系统

基于ARM的移动观频监控的设计与实现，设计了一种专门功能、结构简单的流媒体服务器；采用Boa作为Web服务器， 并通过浏览器来监控，实现跨平台监视；采用双缓冲技术，确保用户能够得到较好、较稳定的播放质量；利用USB无线网卡实现无线上网，免去布线的烦恼，方便 地实现了移动视频监控的功能。

一、引言

传统的视频监控系统一般采用PC服务器的C／S(Client／Server)结构，视频服务器由计算主机和许多存放视频的磁盘陈列组成，专门用于视频的存储和传输。流式传输采用的是边接收边播放的原则，这需要将多媒体的编、解码和传输技术很好地结合在一起。目前多媒体的编解码技术如MPEG- 4，H．264等，可以以较小的带宽开销来实现较高质量的视频传输，然而目前的传输技术却无法满足移动视频监控的需求，因为设备的移动速度和所在位置都会严重影响到传输。传统流媒体系统体积大、成本高、可靠性低且移植性差，不能满足这种特殊场合的应用要求。本系统主要就是针对传统监控技术的不足而设计的。

二、系统总体介绍

将嵌入式Linux和无线网络引入到视频监控系统，阐述了系统的硬件组成；介绍了USB无线网卡驱动实现的过程；从嵌入式Linux开发环境的搭建、嵌入式流媒体服务器的设计和动态网页的设计等方面介绍了软件系统的具体实现过程；对动态网页设计所涉及到的双缓冲技术进行了详细介绍。实现结果表明，该系统具有可靠性高、体积小、成本低和使用便利等特点，适用于移动视频监控等实际场合。

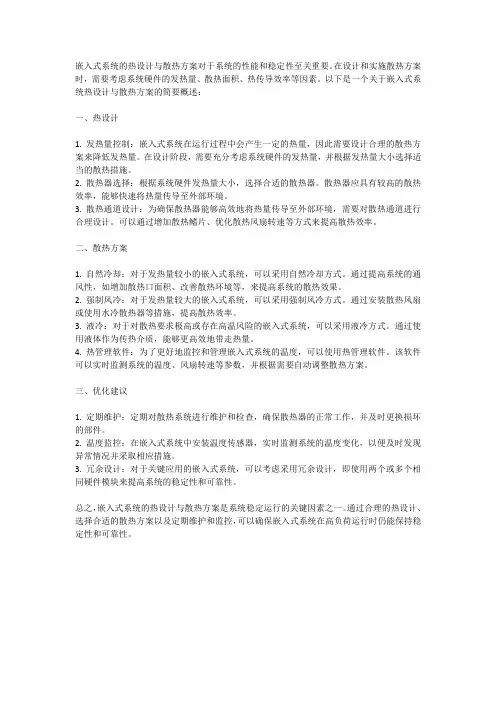

嵌入式系统热设计与散热方案

嵌入式系统热设计与散热方案

嵌入式系统的热设计与散热方案对于系统的性能和稳定性至关重要。在设计和实施散热方案时，需要考虑系统硬件的发热量、散热面积、热传导效率等因素。以下是一个关于嵌入式系统热设计与散热方案的简要概述：

一、热设计

1. 发热量控制：嵌入式系统在运行过程中会产生一定的热量，因此需要设计合理的散热方案来降低发热量。在设计阶段，需要充分考虑系统硬件的发热量，并根据发热量大小选择适当的散热措施。

2. 散热器选择：根据系统硬件发热量大小，选择合适的散热器。散热器应具有较高的散热效率，能够快速将热量传导至外部环境。

3. 散热通道设计：为确保散热器能够高效地将热量传导至外部环境，需要对散热通道进行合理设计。可以通过增加散热鳍片、优化散热风扇转速等方式来提高散热效率。

二、散热方案

1. 自然冷却：对于发热量较小的嵌入式系统，可以采用自然冷却方式。通过提高系统的通风性，如增加散热口面积、改善散热环境等，来提高系统的散热效果。

2. 强制风冷：对于发热量较大的嵌入式系统，可以采用强制风冷方式。通过安装散热风扇或使用水冷散热器等措施，提高散热效率。

3. 液冷：对于对散热要求极高或存在高温风险的嵌入式系统，可以采用液冷方式。通过使用液体作为传热介质，能够更高效地带走热量。

4. 热管理软件：为了更好地监控和管理嵌入式系统的温度，可以使用热管理软件。该软件可以实时监测系统的温度、风扇转速等参数，并根据需要自动调整散热方案。

三、优化建议

1. 定期维护：定期对散热系统进行维护和检查，确保散热器的正常工作，并及时更换损坏的部件。

2. 温度监控：在嵌入式系统中安装温度传感器，实时监测系统的温度变化，以便及时发现异常情况并采取相应措施。

3. 冗余设计：对于关键应用的嵌入式系统，可以考虑采用冗余设计，即使用两个或多个相同硬件模块来提高系统的稳定性和可靠性。

总之，嵌入式系统的热设计与散热方案是系统稳定运行的关键因素之一。通过合理的热设计、选择合适的散热方案以及定期维护和监控，可以确保嵌入式系统在高负荷运行时仍能保持稳定性和可靠性。

嵌入式实时操作系统设计方案

嵌入式实时操作系统设计方案

嵌入式实时操作系统设计方案

在传统的嵌入式实时操作系统中，内核和应用都运行在同一特权级，

应用程序可以无限制的访问整个系统地址空间。因此在某些情况下，应用的

潜在危险动作会影响其他应用和内核的正常运行，甚至导致系统崩溃或者误

操作。国外各大嵌入式开发商相继推出此类支持ARINC653，具有内核和应

用保护机制的操作系统。但在国内的嵌入式领域，这样的研究还有一定差

距。基于此，本文提出了一种航空电子嵌入式实时操作系统(A-RTOS，Avionics RTOS)的一种设计思路，并在具有MMU和支持高级保护模式的目

标板上完成了实现。

航空电子标准ARINC653

ARINC653主要阐述了模块化综合航空电子设备IMA(Integrated

Modular Avionics)使用的应用软件的基线操作环境。它定义了航空应用与下

层操作环境之间的接口和数据交换的模式以及服务的行为，并描述了嵌入式

航空电子软件的运行时环境

ARINC653 Supplement 1对ARINC653的补充主要包括以下几点:在系

统结构上，提出了System ParTITIon的概念，明确区间上的应用调度应该是

嵌入式系统安全启动方案设计

嵌入式系统安全启动方案设计

嵌入式系统安全启动方案设计

一、背景

嵌入式系统广泛应用于各种设备中，如智能家电、工业控制、医疗设备等。由于其运行环境较为封闭，安全启动成为保证系统稳定性和数据安全的重要手段。本文将介绍一种嵌入式系统安全启动方案的设计。

二、方案设计

1. 硬件安全启动

硬件安全启动是整个安全启动方案的基础，主要通过硬件加密芯片实现。首先，将系统固件加密后烧录到芯片中，然后通过硬件接口与设备连接。在设备启动时，首先引导硬件加密芯片，通过解密固件验证设备硬件的完整性。如果验证通过，则继续引导操作系统；否则，设备无法启动。这种方式可以有效防止固件被篡改或非法替换。

2. 软件签名验证

在硬件安全启动的基础上，需要对软件进行签名验证，以确保下载到设备的软件是可信的。系统内置可信证书，对软件进行数字签名，并在设备启动时进行验证。只有经过签名的软件才能被加载到设备中运行。此外，还可以设置软件更新机制，只有经过签名的最新软件才能被安装。

3. 关键数据加密存储

为了防止关键数据被窃取或篡改，需要对关键数据进行加密存储。系统内置密钥，对关键数据进行加密后存储在设备中。在需要使用数据时，首先进行密钥验证，只有持有密钥的用户才能解密数据。这种方式可以有效保护关键数据的安全性。

4. 安全审计机制

为了及时发现并处理安全事件，需要建立安全审计机制。系统内置安全审计模块，对设备运行过程中的各种操作进行记录，并定期将审计数据上报给安全管理部门。安全管理部门可以对审计数据进行分析，及时发现并处理安全事件。

三、实施步骤

1. 硬件加密芯片选型和采购；

2. 固件编写和加密；

3. 将加密后的固件烧录到硬件加密芯片中；

4. 开发软件签名验证模块；

5. 对关键数据进行加密存储；

6. 建立安全审计机制，并配置相应的硬件和软件； 7. 对用户进行安全教育，提高用户的安全意识；

8. 进行系统测试和优化，确保安全启动方案的稳定性和可靠性。
