发电机并联运行的条件
发电机并联运行是指将多台发电机连接在一起，共同向负载提供电能。发电机并联运行具有以下条件：
1. 发电机类型相同：并联运行的发电机应具有相同的类型、型号和额定功率。只有类型相同的发电机才能在并联运行中共同提供电能，确保负载得到稳定的电压和电流。
2. 额定电压相同：发电机并联运行时，各发电机的额定电压应相同。如果电压不同，会导致电能在发电机之间的分配不均，从而影响电能的提供质量。
3. 相序相同：发电机并联运行时，发电机的相序应相同。相序是指三相交流电中，各相电压的先后顺序。如果相序不同，会导致电能在发电机之间的分配不均，甚至可能引起相间短路等故障。
4. 发电机参数匹配：发电机并联运行时，各发电机的电阻、电感和电容等参数应相匹配。这样可以确保发电机之间的电能分配均衡，避免电能在发电机之间产生过大的互交。
5. 控制系统同步：在发电机并联运行时，需要采用同步器控制系统，确保各发电机的频率、相位和电压等参数保持一致。只有同步运行的发电机才能有效配合，共同向负载提供稳定的电能。 6. 负载均衡：发电机并联运行时，负载应均匀分配给各发电机。负载不均衡会导致部分发电机过载或负载不足，影响发电机的运行稳定性和寿命。
7. 运行条件相同：发电机并联运行时，各发电机应处于相同的运行条件下，例如温度、湿度、海拔高度等。不同的运行条件可能导致发电机之间的电能分配不均，甚至引起故障。
8. 保护系统完善：发电机并联运行时，应配置完善的保护系统，及时监测和保护各发电机的运行状态。如果其中一台发电机出现故障，保护系统可以及时切除该发电机，确保系统的稳定和安全运行。
综上所述，发电机并联运行的条件包括发电机类型相同、额定电压相同、相序相同、发电机参数匹配、控制系统同步、负载均衡、运行条件相同和保护系统完善。只有在满足这些条件的前提下，发电机并联运行才能有效实现，为负载提供稳定可靠的电能。

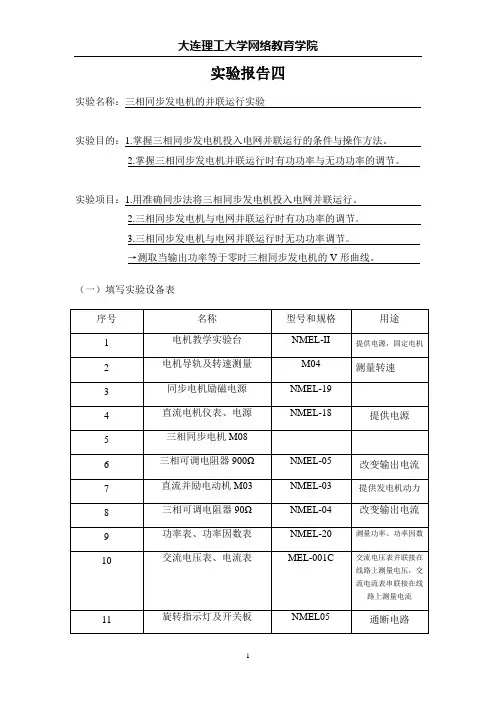

大连理工大学网络教育学院
1 实验报告四
实验名称：三相同步发电机的并联运行实验
实验目的：1.掌握三相同步发电机投入电网并联运行的条件与操作方法。
2.掌握三相同步发电机并联运行时有功功率与无功功率的调节。
实验项目：1.用准确同步法将三相同步发电机投入电网并联运行。
2.三相同步发电机与电网并联运行时有功功率的调节。
3.三相同步发电机与电网并联运行时无功功率调节。
→测取当输出功率等于零时三相同步发电机的V形曲线。
（一）填写实验设备表
序号 名称 型号和规格 用途
1 电机教学实验台 NMEL-II 提供电源，固定电机
2 电机导轨及转速测量 M04 测量转速
3 同步电机励磁电源 NMEL-19
4 直流电机仪表、电源 NMEL-18 提供电源
5 三相同步电机M08
6 三相可调电阻器900Ω NMEL-05 改变输出电流
7 直流并励电动机M03 NMEL-03 提供发电机动力
8 三相可调电阻器90Ω NMEL-04 改变输出电流
9 功率表、功率因数表 NMEL-20 测量功率、功率因数
10 交流电压表、电流表 MEL-001C 交流电压表并联接在线路上测量电压，交流电流表串联接在线路上测量电流
11 旋转指示灯及开关板 NMEL05 通断电路 大连理工大学网络教育学院
2
（二）三相同步发电机与电网并联运行时有功功率的调节
填写实验数据表格
表4-1 U=220V（Y） ff0I=I= 0.85 A
序
号 测 量 值 计 算 值
输出电流I（A） 输出功率P（W） I
（A） 2P
（W） cos
AI BI CI IP IIP

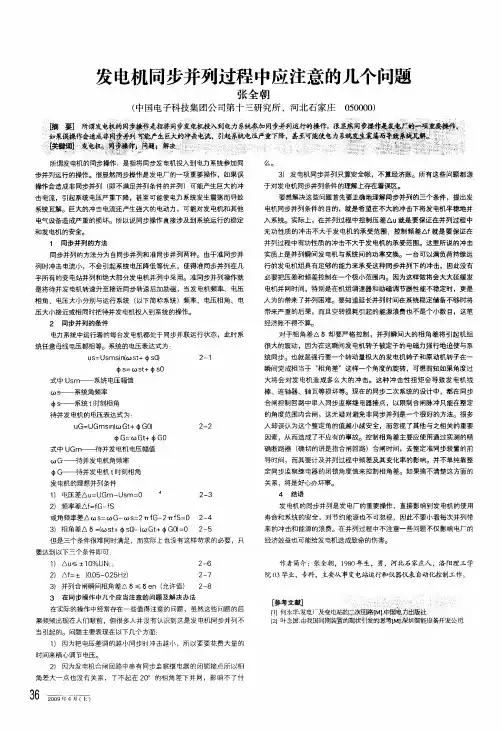

发电机同步并列过程中应注意的几个问题
张全朝
(中国电子科技集团公司第十三研究所，河北石家庄050000)
所谓发电机的同步操作：是指将同步发电机投入到电力系统参加同
步并列运行的操作。很显然同步操作是发电厂的一项重要操作，如果误操作会造成非同步并列(即不满足并列条件的并列)可能产生巨大的冲击电流，引起系统电压严重下降，甚至可能使电力系统发生震荡而导致
系统瓦解。巨大的冲击电流还产生强大的电动力，可能对发电机和其他电气设备造成严重的损坏。所以说同步操作直接涉及到系统运行的稳定
和发电机的安全。1同步并列的方法
同步并列的方法分为自同步并列和准同步并列两种。由于准同步并
列时冲击电流小，不会引起系统电压降低等优点，使得准同步并列在几乎所有的变电站并列和绝大部分发电机并列中采用。准同步并歹悟l作就
是将待并发电机转速升至接近同步转速后加励磁，当发电机频率、电压相角、电压大小分别与运行系统(以下简称系统)频率、电压相角、电
压大小接近或相同时把待并发电机投入到系统的操作。
2同步并列的条件电力系统中运行着的每台发电机都处于同步并联运行状态，此时系
统任意母线电压者阱目等。系统的电压表达式为：
us=Usmsin(o_)st+击sO)2—1
中s=(^)st+审sO式中Usm一系统电压幅值
∞s一系统角频率击9—一系统t时亥0相角
待并发电机的电压表达式为：
uG=UGmsin(coGt+击GO)2—2
由G=c^)Gt+审G0式中UGm——待并发电机电压幅值c‘)(3-——待并发电机角频率由G—矗彳寺并发电机t时刻相角
发电机的理想并列条件
1j电压差Au=UGm—Usm=0‘2—32)频率差△f=fG—fS或角频率差Ac^)s=c^)G一(^)s=213-fG一2TrfS=02—4
3)相角差△6=((^)st+巾sO)一(c^)Gt+巾GO)=O2—5但是三个条件很难同时满足，而实际上也没有这样苛求的必要，只
要达到以下三个条件即可：
1)△u≤4-10％UN；：2—62)Af=±(0．05～025Hz)2—73)并列合闸瞬间相角差△5≤5en(允许值)2—8

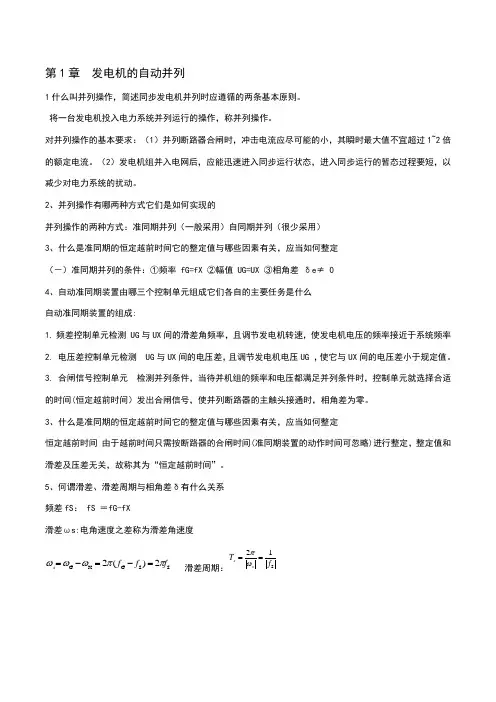

第1章 发电机的自动并列
1什么叫并列操作，简述同步发电机并列时应遵循的两条基本原则。
将一台发电机投入电力系统并列运行的操作，称并列操作。
对并列操作的基本要求：（1）并列断路器合闸时，冲击电流应尽可能的小，其瞬时最大值不宜超过1~2倍的额定电流。（2）发电机组并入电网后，应能迅速进入同步运行状态，进入同步运行的暂态过程要短，以减少对电力系统的扰动。
2、并列操作有哪两种方式它们是如何实现的
并列操作的两种方式：准同期并列（一般采用）自同期并列（很少采用）
3、什么是准同期的恒定越前时间它的整定值与哪些因素有关，应当如何整定
（－）准同期并列的条件：①频率 fG=fX ②幅值 UG=UX ③相角差 δe≠ 0
4、自动准同期装置由哪三个控制单元组成它们各自的主要任务是什么
自动准同期装置的组成:
1. 频差控制单元检测 UG与UX间的滑差角频率，且调节发电机转速，使发电机电压的频率接近于系统频率
2. 电压差控制单元检测 UG与UX间的电压差，且调节发电机电压UG ，使它与UX间的电压差小于规定值。3. 合闸信号控制单元 检测并列条件，当待并机组的频率和电压都满足并列条件时，控制单元就选择合适的时间(恒定越前时间）发出合闸信号，使并列断路器的主触头接通时，相角差为零。
3、什么是准同期的恒定越前时间它的整定值与哪些因素有关，应当如何整定
恒定越前时间 由于越前时间只需按断路器的合闸时间(准同期装置的动作时间可忽略)进行整定，整定值和滑差及压差无关，故称其为“恒定越前时间”。
5、何谓滑差、滑差周期与相角差δ有什么关系
频差fS： fS ＝fG-fX
滑差ωs:电角速度之差称为滑差角速度
SSGXG2)(2fffs 滑差周期：S12fTss 计算：
第2章 同步发电机励磁自动控制系统
1、同步发电机励磁控制系统的主要任务有哪些
电压控制 控制无功功率的分配 提高发电机并联运行的稳定性
