38、设计变更洽商记录39、质量事故报告电梯安装样板放线记录图表轿厢导轨安装检查测量记录(下续)mm轿厢导轨安装检查测量记录(完)对重导轨安装检查测量记录（续）对重导轨安装检查测量记录(完)电梯层门安装检查测量记录（续）电梯层门安装检查测量记录（完）曳引装置安装质量检查记录轿厢组装质量检查记录表曳引绳、限速器绳、补偿链、补偿绳安装质量检查记录对重装置、补偿绳装置安装质量检查记录限速器缓冲器安装质量检查记录随行电缆安装质量检查记录本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。
本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。
本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。
本表由施工单位填报，建设单位、施工单位各保存一份。
本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。
本表由施工单位填写，建设单位、施工单位各保存一份。
电梯安装外观质量本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。
本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。
本表由施工单位填报，建设单位、施工单位各保存一份。
本表由施工单位填写，建设单位、施工单位各保存一份。
本表由施工单位填报，建设单位、施工单位、城建档案馆各保存一份。
曳引装置分项工程质量检验评定表GBJ310-88施工单位：工程名称：部位：年月日电梯工程质量资料核查表GBJ310-88梯附1年月日2006年4月29日18:20:48电梯工程单台质量评定表GBJ310-88梯附1-1 施工单位：部位：年月日电梯分部工程质量评定表GBJ310-88梯附1-2北京市建筑安装单位工程观感评定表GBJ310-88附四表7电梯安装工程工程名称：施工单位：电梯台数年月日电梯安装验收条件检查表GB10060电梯安装验收条件检查表(完)当该工程未达到上述要求时，则不具备电梯验收条件，不应强行进行电梯的安装验收项目检验，并应积极采取有效措施尽快解决，以免贻误电梯的验收和质量核查工作。
电梯日常巡视检查记录表(可以直接使用，可编辑实用优秀文档，欢迎下载）崇明区特种设备隐患排查工作记录手册(试行)电梯日常巡视、检查记录注：1.本记录表为建议表格，企业可根据本单位实际情况修改。
2.↓是《上海市电梯安全管理办法》要求的检查项目。
注：1.本记录表为建议表格，企业可根据本单位实际情况修改。
2.↓是《上海市电梯安全管理办法》要求的检查项目。
注：1.本记录表为建议表格，企业可根据本单位实际情况修改。
2.↓是《上海市电梯安全管理办法》要求的检查项目。
注：1.本记录表为建议表格，企业可根据本单位实际情况修改。
2.↓是《上海市电梯安全管理办法》要求的检查项目。
注：1.本记录表为建议表格，企业可根据本单位实际情况修改。
2.↓是《上海市电梯安全管理办法》要求的检查项目。
注：1.本记录表为建议表格，企业可根据本单位实际情况修改。
2.↓是《上海市电梯安全管理办法》要求的检查项目。
注：1.本记录表为建议表格，企业可根据本单位实际情况修改。
2.↓是《上海市电梯安全管理办法》要求的检查项目。
注：1.本记录表为建议表格，企业可根据本单位实际情况修改。
2.↓是《上海市电梯安全管理办法》要求的检查项目。
注：1.本记录表为建议表格，企业可根据本单位实际情况修改。
2.↓是《上海市电梯安全管理办法》要求的检查项目。
注：1.本记录表为建议表格，企业可根据本单位实际情况修改。
2.↓是《上海市电梯安全管理办法》要求的检查项目。
注：1.本记录表为建议表格，企业可根据本单位实际情况修改。
2.↓是《上海市电梯安全管理办法》要求的检查项目。
注：1.本记录表为建议表格，企业可根据本单位实际情况修改。
2.↓是《上海市电梯安全管理办法》要求的检查项目。
电梯运行日常检查记录表电梯运行日常检查记录表电梯运行日常检查记录表电梯运行日常检查记录表电梯运行日常检查记录表电梯运行日常检查记录表电梯运行日常检查记录表电梯运行日常检查记录表电梯运行日常检查记录表深基坑工程专项巡视检查记录表。

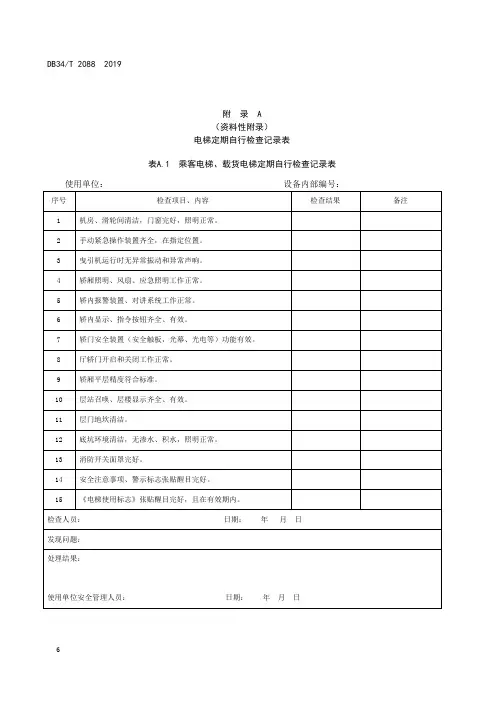

附 录 A（资料性附录）电梯定期自行检查记录表表A.1 乘客电梯、载货电梯定期自行检查记录表 使用单位： 设备内部编号：序号 检查项目、内容 检查结果 备注1 机房、滑轮间清洁，门窗完好，照明正常。
2 手动紧急操作装置齐全，在指定位置。
3 曳引机运行时无异常振动和异常声响。
4 轿厢照明、风扇、应急照明工作正常。
5 轿内报警装置、对讲系统工作正常。
6 轿内显示、指令按钮齐全、有效。
7 轿门安全装置（安全触板，光幕、光电等）功能有效。
8 厅轿门开启和关闭工作正常。
9 轿厢平层精度符合标准。
10 层站召唤、层楼显示齐全、有效。
11 层门地坎清洁。
12 底坑环境清洁，无渗水、积水，照明正常。
13 消防开关面罩完好。
14 安全注意事项、警示标志张贴醒目完好。
15 《电梯使用标志》张贴醒目完好，且在有效期内。
检查人员：日期：年月 日发现问题：处理结果：使用单位安全管理人员：日期：年月日表A.2 自动扶梯、自动人行道电梯定期自行检查记录表使用单位： 设备内部编号：序号 检查项目、内容 检查结果 备注1 梯级或踏板表面完好、清洁。
2 设备运行状况正常，没有异响和抖动。
3 梳齿板完好无损，梳齿板梳齿与踏板面齿槽、导向胶带啮合正常。
4 运行方向显示工作正常。
5 扶手带表面无毛刺，无机械损伤，出入口处居中，运行无摩擦。
6 扶手带运行速度正常。
7 扶手护壁板牢固可靠。
8 扶手防攀爬设置合理且完好。
9 上下出入口处的照明工作正常。
10 上下出入口和扶梯之间保护栏杆牢固可靠。
11 防护挡板设置合理且完好。
12 防夹装置牢固可靠。
13 急停开关工作正常。
14 出入口安全警示标志齐全，醒目。
15 《电梯使用标志》张贴醒目完好，且在有效期内。
检查人员：日期：年月 日发现问题：处理结果：使用单位安全管理人员：日期：年月日注：符合要求可在检查结果栏内用“√”表示，无此项可在检查结果栏内用“/”表示，不符合要求可在检查结果栏内用“×”表示，并在发现问题栏内简要说明发现的问题。
工程名称：海尔·临天下编号：L5致：临沂市城市建设工程监理公司（项目监理机构）我方已完成主电源开关，机房照明，轿厢照明和通风电路，轿厢照明及插座，井道照明，接地保护，控制屏柜，防护罩壳，线路敷设工作，经自检合格，现将有关资料报上，请予以审查或验收。
附：电梯电气装置安装检查记录（一）施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。
工程名称：海尔·临天下编号：L5致：临沂市城市建设工程监理公司（项目监理机构）我方已完成电线管槽，电线槽，电线管，金属软管，轿厢操作盘及显示面盘，防腐工作，经自检合格，现将有关资料报上，请予以审查或验收。
附：电梯电气装置安装检查记录（二）施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。
工程名称：海尔·临天下编号：L5致：临沂市城市建设工程监理公司（项目监理机构）我方已完成导线，绝缘电阻工作，经自检合格，现将有关资料报上，请予以审查或验收。
附：电梯电气装置安装检查记录（三）施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。
工程名称：海尔·临天下编号：L5致：临沂市城市建设工程监理公司（项目监理机构）我方已完成绝缘电阻测试工作，经自检合格，现将有关资料报上，请予以审查或验收。
附：绝缘电阻测试记录施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。
工程名称：海尔·临天下编号：L5致：临沂市城市建设工程监理公司（项目监理机构）我方已完成接地电阻测试工作，经自检合格，现将有关资料报上，请予以审查或验收。
编号：CXD-JL-AZJL-01电梯安装过程质量控制检验记录安装合同号_ _____________________使用单位__ _____地址_ __________部门_ _ 电话联系人 _产品型号_ 制造厂家电梯编号_ _开工日期_ _竣工日期填写要求1.电梯安装过程质量控制报告须在各相应部件安装过程中参照表格中所要求的标准值进行自检并记录/填写。
2.填写应字迹整齐、清楚，项目内容基本都有数据要求，必须填写实际数据值。
少数无数据要求的用“合格”或“不合格”表示，如无此项则不必填写。
3.安装人员在自检/互检确认合格后，在“检查人员” 栏中签名并填入日期。
开箱记录使用单位安装单位产品名称规格型号层站数数量序号装箱号清点情况1234567891011121314151617备注:以上箱件清点完毕，符合装箱单的记载。
如有差错，双方另有说明。
发货人：需方验收人：安装队验收人：年月日年月日年月日电梯开箱检查情况记录清点日期: 施工负责人:缺损错件名称数量产生原因施工队负责人意见:签名日期：安装项目经理意见:签名: 日期：说明:开箱时应严格按照厂家要求，做好开箱清点、检测记录。
若有重大问题，应立即反映。
开箱后各部件须妥善安放和保管。
随机文件清点记录清点日期:随机文件内容数量项目经理（签字）安装队负责人（签字）文件目录装箱清单产品出厂合格证机房、井道布置图电梯使用维护说明书动力电路和安全回路电气原理图、电气接线图主要部件安装示意图安全说明书易损件清单整机及安全部件型式试验合格证书复印件安装队负责人意见:签名日期：安装项目经理意见:签名: 日期：说明:开箱时应严格按照厂家要求，做好开箱资料清点。
若有漏发、缺失，应立即反映。
收到资料后需妥善保管。
电梯型号/规格及主要参数校核电梯型号制造厂家层站门额定速度 m/s 额定载重量Kg 曳引形式单绕 复绕开门宽度 mm 开门方式开门方向中分 左 右轿厢规格长_____________ mm 宽______________ mm 高_____________ mm曳引机型号速比编号曳引轮直径槽型槽宽(绳径)曳引绳直径规格根数电动机型号功率 KW 电压 V电动机转速转/分电流 A 温升0C 控制柜型号门机控制型号驱动柜型号称重装置型号备注：检查人员__________________________ 日期____________________________电梯井道测量记录序号项目自检1 井道宽X深(mm)2 井道宽垂直方向有效宽度和最大偏差 (mm)(mm)3 井道深垂直方向有效宽度和最大偏差 (mm)(mm)4 井道总高度尺寸(m)5 井道顶层高度尺寸(m)6 井道底坑深度尺寸(m)7 门口尺寸(宽X高) (m)8 机房尺寸(长X宽X高) (m)9 机房预留孔、承重等符合要求(mm)10 各厅门门洞、层显、呼梯盒预留孔均符合标高后要求 (mm)测量结论：注：如土建尺寸影响施工，须由用户确认并盖章。
崇明区特种设备隐患排查工作记录手册(试行)电梯日常巡视、检查记录视、检查记录表注：1.本记录表为建议表格,企业可根据本单位实际情况修改。
2。
↓是《上海市电梯安全管理办法》要求的检查项目。
电梯日常巡视、检查记录表2.↓是《上海市电梯安全管理办法》要求的检查项目。
电梯日常巡视、检查记录表2。
↓是《上海市电梯安全管理办法》要求的检查项目。
电梯日常巡视、检查记录表2。
↓是《上海市电梯安全管理办法》要求的检查项目。
电梯日常巡视、检查记录表注：1.本记录表为建议表格，企业可根据本单位实际情况修改.2.↓是《上海市电梯安全管理办法》要求的检查项目。
电梯日常巡视、检查记录表注：1。
本记录表为建议表格,企业可根据本单位实际情况修改.2。
↓是《上海市电梯安全管理办法》要求的检查项目。
电梯日常巡视、检查记录表2。
↓是《上海市电梯安全管理办法》要求的检查项目。
电梯日常巡视、检查记录表2。
↓是《上海市电梯安全管理办法》要求的检查项目。
电梯日常巡视、检查记录表注:1.本记录表为建议表格，企业可根据本单位实际情况修改。
2.↓是《上海市电梯安全管理办法》要求的检查项目。
电梯日常巡视、检查记录表注:1.本记录表为建议表格,企业可根据本单位实际情况修改.2。
↓是《上海市电梯安全管理办法》要求的检查项目。
电梯日常巡视、检查记录表2.↓是《上海市电梯安全管理办法》要求的检查项目。
电梯日常巡视、检查记录表注:1.本记录表为建议表格，企业可根据本单位实际情况修改.2。
是《上海市电梯安全管理办法》要求的检查项目。

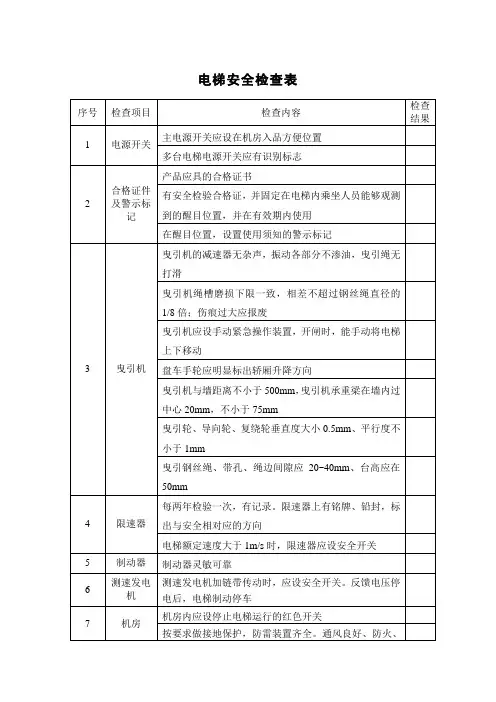

电梯安全检查表
灭火器齐全。
机房门加锁
8 电气系统各电控柜、轿厢有明显接地线
零线与接地线分开
导线与导线、导线对地间的绝缘电阻应大于1000/V 动力电路与安全装置电路的绝缘电阻不得小于0.5M
其他（控制、照明、信号等）电路的绝缘电阻应不小于0.25M
9 不停电部
位
照明、通风设备，轿厢电源插座，机房和隔音层照明，
机房内电源插座，电梯井道照明和报警装置在电源停电
后仍然有电
10 轿厢各种开关灵活有效
手灯照明，电压应为36V
导轨与支架：固定可靠，每个导轨不少于两个支架，架距小于2.5m
安全钳：两夹持块与导轨间隙一致，应2~3mm。
传杆灵活
钢丝绳接头可靠。
按工艺操作要求拉力一致，差值不小于5%。
每个绳头应有销钉
轿顶护栏：轿顶对重侧应设护栏，安全可靠。
其他侧与井道壁部距大于300mm时，应设护栏
选层器接点清洁可靠，钢带设安全开关
轿厢上反绳轮应有防护罩和挡绳装置
11 各层门各层门应设电气连锁和机械连锁开关
各层门应设机械钥匙开锁装置
各层门开门刀滚轮的啮合深度不小于5mm，运行时门刀、滚轮、地板和轿坎不相碰
安全触板：碰及层门安全触板，层门自动返回
层门、轿门下端与地坎的间隙应为4~8mm，层门滑块应脱出地坎滑槽
层门开启时、应急状态下，电梯应以不大于0.63m/s的检修速度运行
自动层门应设自动关闭装置，动作灵活可靠。
