气动泵工作原理

一、气动隔膜泵是如何工作的

Z近有人给我们留言说想看一下气动隔膜泵的工作原理，想看一看隔膜泵到底是怎么进行工作的。看到消息后上海沈泉隔膜泵厂家进行了详细的资料整理，了解到在气动双隔膜泵的两个对称工作腔中中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从气动双隔膜泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。

二、气动隔膜泵工作原理动态图：

上图所示中压缩空气由进入配气阀，使气动双隔膜泵膜片向右运动，则室的吸力使介质由入口流入，推动球阀进入室，球阀则因吸入而闭锁;室中的介质则被挤压，推开球阀由出口流出，同时使球阀闭锁，防流，就这样循环往复使介质不断从入口处吸入，出口处排出。

三、气动隔膜泵工作原理示意图：

四、气动隔膜泵工作原理简单示意图：

五、气动隔膜泵的常见问题：

1.泵无力，抽送速度变慢

此种现象一般有如下几种情况，一是气源气压减小。先看看进气压力表的压力，压力值在4～7公斤为正常。然后检查气源阀门的开度位置，如气源开闭是用电磁阀的话，则检查电磁阀塑料阀片有无破损，导致塑料阀片不能完全打开。二是消音器堵塞，气不能快速的排出，导致抽送速度减慢。三是压缩空气的水或杂质过多。进入隔膜泵配气阀后堵塞进气孔，或是卡住配气阀芯。四是配气阀上下端盖由于常时间受阀芯的冲击导致阀盖破损漏气。五是泵内部中轴四个密封环磨损而串气。 2.流量减少

此种现象一般有以下几种情况，一是进出口单向阀(塑料球)磨损变小。或有条状物，大颗粒卡住塑料球。导致吸料时排料口的料液回灌，排料时又把物料从进料口压回去。二是隔膜片常时间拉伸变形，导致物料腔容积变小。三是黑色，厚的那层膜片破损。中轴带动时走不到位。

3.泵不动

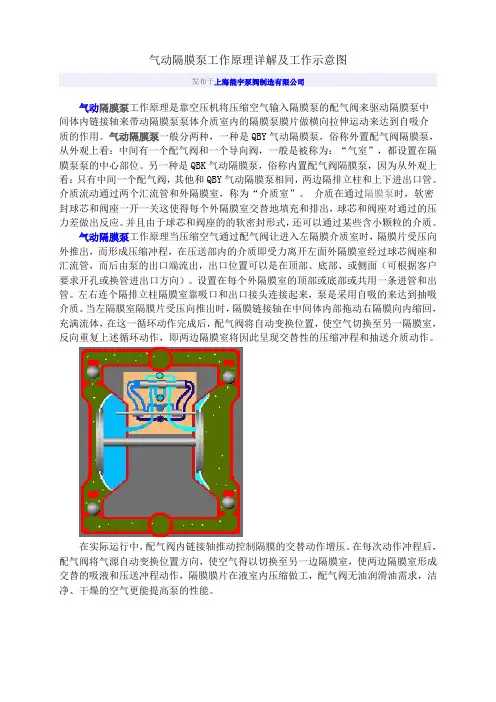

气动隔膜泵工作原理详解及工作示意图

发布于上海能宇泵阀制造有限公司

气动隔膜泵工作原理是靠空压机将压缩空气输入隔膜泵的配气阀来驱动隔膜泵中

间体内链接轴来带动隔膜泵泵体介质室内的隔膜泵膜片做横向拉伸运动来达到自吸介

质的作用。气动隔膜泵一般分两种，一种是QBY气动隔膜泵，俗称外置配气阀隔膜泵，

从外观上看：中间有一个配气阀和一个导向阀，一般是被称为：“气室”，都设置在隔

膜泵泵的中心部位。另一种是QBK气动隔膜泵，俗称内置配气阀隔膜泵，因为从外观上

看：只有中间一个配气阀，其他和QBY气动隔膜泵相同，两边隔排立柱和上下进出口管。

介质流动通过两个汇流管和外隔膜室，称为“介质室”。介质在通过隔膜泵时，软密

封球芯和阀座一开一关这使得每个外隔膜室交替地填充和排出，球芯和阀座对通过的压

力差做出反应。并且由于球芯和阀座的的软密封形式，还可以通过某些含小颗粒的介质。

气动隔膜泵工作原理当压缩空气通过配气阀让进入左隔膜介质室时，隔膜片受压向

外推出，而形成压缩冲程，在压送部内的介质即受力离开左面外隔膜室经过球芯阀座和

汇流管，而后由泵的出口端流出，出口位置可以是在顶部、底部、或侧面（可根据客户

要求开孔或换管进出口方向）。设置在每个外隔膜室的顶部或底部或共用一条进管和出

管。左右连个隔排立柱隔膜室靠吸口和出口接头连接起来，泵是采用自吸的来达到抽吸

介质。当左隔膜室隔膜片受压向推出时，隔膜链接轴在中间体内部拖动右隔膜向内缩回，

充满流体，在这一循环动作完成后，配气阀将自动变换位置，使空气切换至另一隔膜室，反向重复上述循环动作，即两边隔膜室将因此呈现交替性的压缩冲程和抽送介质动作。

在实际运行中，配气阀内链接轴推动控制隔膜的交替动作增压。在每次动作冲程后，

配气阀将气源自动变换位置方向，使空气得以切换至另一边隔膜室，使两边隔膜室形成

交替的吸液和压送冲程动作，隔膜膜片在液室内压缩做工，配气阀无油润滑油需求，洁

净、干燥的空气更能提高泵的性能。

气动水泵的原理

气动水泵是一种利用压缩空气作为动力源，通过气压作用将水抽送到一定高度或距离的装置。它具有结构简单、操作方便、使用范围广泛的特点，被广泛应用于水泵工程、石油化工、矿山、建筑、农田灌溉等领域。

气动水泵的工作原理是通过气动驱动器将压缩空气转换成机械能，从而实现水的抽送。其主要部件包括气动驱动器、气驱腔和水泵本体三个部分。

气动驱动器是气动水泵的能量转换装置，是将压缩空气能量转换为机械能的核心装置。气动驱动器通常由气缸、活塞和阀门等组成。当压缩空气通过气动驱动器的气缸时，气缸内的活塞受到气压的作用而产生推动力。气动驱动器的设计是关键，可以根据压力要求和使用环境的不同，选择合适的气缸结构和尺寸。

气驱腔是气动水泵中的特殊结构，它位于气动驱动器和水泵本体之间，起到传递动力和保护水泵的作用。气驱腔内有两个阀门，一个是进水阀，一个是出水阀。进水阀和出水阀的开启和关闭由气压控制。当气压推动活塞运动时，进水阀关闭，出水阀打开，水泵本体就会开始工作。当气压停止时，进水阀打开，出水阀关闭，水泵停止工作。气驱腔的设计合理性可以影响气动水泵的性能和工作效率。气驱腔通常采用耐磨橡胶或聚四氟乙烯等材料进行密封，以防止泄漏和磨损。

水泵本体是气动水泵中的另一个关键部分，它负责将气驱腔中进入的水抽送出去。水泵本体的结构一般包括泵体、叶轮和密封装置。在工作过程中，叶轮受到气动力的作用，迅速旋转并抽取水。叶轮的设计和材料选择直接影响到水泵的抽水能力和效率。同时，水泵本体还需要具备合适的密封装置，以防止水泵泄漏和受损。

在气动水泵的工作过程中，压缩空气通过气动驱动器的作用，产生了推动力。推动力将杆活塞推动到一定位置，使进水阀关闭，出水阀打开。此时，水泵本体开始工作，叶轮迅速旋转并抽取水。当压缩空气停止供应时，进水阀打开，出水阀关闭。推动力消失，水泵停止工作。

总结起来，气动水泵是利用压缩空气通过气动驱动器产生推动力，从而将水抽送出去的装置。其工作过程简单高效，具有很多优点。同时，气动水泵的设计和制造也需要考虑到结构合理性和密封性能，以确保其正常工作和使用寿命。+
