（完整word版）USB3.1Type-C数据线设计规范

  • 格式：pdf
  • 大小：255.05 KB
  • 文档页数：17

（完整word版）USB3.1Type-C数据线设计规范

三阶⽂件USB Type-C数据线设计规范页数1/19

⽂件编号WI-EG-024 版本A/0

修订履历

版本修订内容⽇期修/制订者审核批准A/0 新制订2015-10-21i

三阶⽂件USB Type-C数据线设计规范页数2/19

⽂件编号WI-EG-024 版本A/01.0适⽤范围：

本设计规范适⽤于鹏毅公司Type-C数据线规格书，未尽规格描述以USB3.1协会规范为准。2.0编写依据：

序号No. ⽂件编号Doc No. ⽂件名称 Doc Title1 GJB1217 电连接器试验⽅法

2 MIL-STD-202G Test method standard electronic and electrical component parts

3 GB/T 3048 电线电缆电性能试验⽅法

4 GB4098 射频电缆试验⽅法

5 EIA-364-101 Attenuation Test Procedure for Electrical Connectors, Sockets, Cable Assemblies or Interconnection Systems

6 EIA-364-106 Standing Wave Ratio (SWR) Test Procedure for Electrical Connectors

7 EIA-364-108 Impedance, Reflection Coefficient, Return Loss, and VSWR Measured in the Time and Frequency Domain Test Procedure forElectrical Connectors, Cable

Assemblies or Interconnection Systems

8 GB5441.2 ⼯作电容试验-电桥法

9 EIA-364-103 Propagation Delay Test Procedure for Electrical Connectors, Sockets, Cable Assemblies or Interconnection Systems

10 IEC 68-2-1 基本环境试验规程试验A：寒冷

11 GB/T 2423.1 电⼯电⼦产品基本环境试验规程试验A：低温试验⽅法

12 IEC 68-2-2 基本环境试验规程试验A：⼲热

13 GB/T 2423.2 电⼯电⼦产品基本环境试验规程试验B：⾼温试验⽅法

14 IEC 68-2-10 电⼯电⼦产品环境试验第2部分：试验⽅法试验J和导则：长霉0020的

15 GB/T 2423.16 电⼯电⼦产品环境试验第2部分：试验⽅法试验J和导则：长霉

16 ASTM G 21 Standard Practice for Determining Resistance of Synthetic Polymeric Materials to Fungi

17 IEC 61587-1 Mechanical structures for electronic equipment―Tests for IEC 60917 and IEC 60297―Part 1 Climatic mechanical tests andsafety aspects for

cabinets racks subracks and chassis

18 GR 487 Generic Requirements for Electronic Equipment Cabinets

19 IEC 68-2-30 基本环境试验规程试验Db及导则：交变湿热（12＋12h循环）

20 GB/T 2423.4 电⼯电⼦产品基本环境试验规程试验Db：交变湿热试验⽅法

21 IEC 68-2-52 电⼯电⼦产品环境试验第2部分：试验试验Kb：盐雾，交变（氯化钠溶液）

22 GB/T 2423.18 电⼯电⼦产品环境试验第2部分：试验试验Kb：盐雾，交变（氯化钠溶液）

23 IEC 529 Degrees of protection provided by enclosure(IP code)

24 GB 4208 外壳防护等级（IP代码）三阶⽂件USB Type-C数据线设计规范页数3/19

⽂件编号WI-EG-024 版本A/025 EIA-364-38B Cable pull-out test procedure for electrical connectors

26 EIA-364-41C Cable flexing test procedure for electrical connectors

27 IEC 60950 Safety of information technology equipment

28 EN 60950 Safety of information technology equipment

29 UL 60950 Safety of information technology equipment

30 GB 4943 信息技术设备的安全

31 IEC60332 Tests on electric cabies under fire conditions

32 GB/T18380 电缆在⽕焰条件下的燃烧试验

33 UL1581 Reference standard for electical wires,cables,and flexible cords

34 GR 1217 Generic requirements for separable electrical connectors used in telecommunications hardware

35 GR 950 Generic Requirements for Optical Network Unit (ONU) Closures 3.0 Type-C数据线正常⼯作和存储条件

3.1Type-C数据线应能在下列条件下正常⼯作：

3.1.1 环境⼯作温度:-20℃～+70℃（仅作单体验证⽬的，与整机匹配时以整机试验环境为准）；

3.1.2 相对湿度：5%～95%；

3.1.3 ⼤⽓压⼒：86 kPa～106kPa;

3.1.4 Type-C数据线的存储温度：-40℃～+85℃；

4.0 Type-C连接器的PIN点定义

三阶⽂件USB Type-C 数据线设计规范页 数 4/19 ⽂件编号 WI-EG-024

版本A/0

4.1 Type-C 插头外形尺⼨设计要求

4.2 Type-C 系列产品的设计要求 4.2.1 Type-C 数据线产品种类：

TYPE-C TO USB 2.0 AM TYPE-C TO TYPE-C （2.0版本） TYPE-C TO USB 3.0 AM TYPE-C TO MICRO USB TYPE-C TO TYPE-C （3.1版本）TYPE-C TO USB3.0 BM

4.3 USB3.1 Type-C TO Type-C 接线定义

铁壳宽度 8.25mm 铁壳厚度2.4mm

铁壳外露长度 6.5mm 插头厚度 6.5mm Max 插头宽度12.5mm Max

三阶⽂件USB Type-C数据线设计规范页数5/19

⽂件编号WI-EG-024 版本A/04.4 USB2.0 Type-C TO Type-C接线定义

三阶⽂件USB Type-C 数据线设计规范

页 数 6/19 ⽂件编号 WI-EG-024

版本A/0

4.5 Type-C TO USB3.1 AM 接线定义

三阶⽂件USB Type-C 数据线设计规范

页 数 7/19 ⽂件编号 WI-EG-024

版本A/0

4.6 Type-C TO USB2.0 AM 接线定义

4.7 Type-C TO USB3.1 BM 接线定义

三阶⽂件USB Type-C 数据线设计规范

页 数 8/19 ⽂件编号 WI-EG-024

版本A/0

4.8 Type-C TO USB2.0 Micro BM 接线定义

三阶⽂件USB Type-C 数据线设计规范

页 数 9/19 ⽂件编号 WI-EG-024

版本A/0

4.9 Type-C TO USB3.1 Micro BM 接线定义

5.0 Type-C 系列线缆的设计要求:

5.1 Type-C 标准线材线规要求

三阶⽂件USB Type-C数据线设计规范页数10/19

⽂件编号WI-EG-024 版本A/05.2 Type-C TO Legacy线材线规要求

三阶⽂件USB Type-C数据线设计规范

页数11/19

⽂件编号WI-EG-024

版本A/05.3 Type-C 标准线材的设计

5.3.1同轴线设计

5.3.2对绞线设计

三阶⽂件USB Type-C数据线设计规范页数12/19

⽂件编号WI-EG-024 版本A/06.0 Type-C系列数据线对eMARK的选⽤设计

三阶⽂件USB Type-C数据线设计规范页数13/19

⽂件编号WI-EG-024 版本A/07.0 Type-C系列数据线对上拉和下拉电阻的选⽤设计

8.0 Type-C数据线外观要求如下：

外观⾦属插头/pin脚检查

1、参照样品和PDM图纸检验，线缆两端插头的结构外型（型号）要求与样品⼀致；

2、插头不允许氧化/⽣锈、残缺、变形；

3、⽤⼲布（⽆尘布）能擦除的脏污，允许；⽤⼲布（⽆尘布）不能擦除的脏污，不允许；

【注：⾦属插头脏污不良超出1%（不良数/样本数）时，提交不合格电⼦流确认】4、插头上不允许有油渍；

5、划痕L≤2mm,W≤0.1mm,⽤⼿触摸⽆深度感，允收⼀条；

6、USB A公插头内不允许有溢胶的现象；

7、USB A公插头内的连接器PIN脚不允许氧化/⽣锈、翘⾼、变形、PIN脚内陷/断裂不良；

8、⾦属插头（USBA公以及MICRO B公）与注塑部分匹配正常，不允许歪斜，夹⾓90o±2.5o ⾊差检验整体数据线是否存在⾊差，⾊差问题须参照样品进⾏检验。

标签检查

合集下载

type-c 标准

type-c 标准

type-c 标准

随着科技的不断进步和发展，我们已经走入了数字化时代。而随之而来的是各种数字设备和电子产品。然而，现在就存在着各种不同的接口和标准，这给我们的使用带来了困难。其中一个新的接口标准就是 type-c 标准，它是一个非常有前途的技术。下面就来详细讲解 type-c 标准。

type-c 标准是一种新的 USB 接口标准，由 USB-IF（USB Implementers Forum）制定的。它于 2014 年 8 月发布，旨在替代现有的 USB-A 和 USB-B 接口标准，成为下一代

USB 接口标准。

type-c 标准采用了反向插入技术，也就是说无论你用哪一面插入都能正确连接。这意味着在连接电子设备时再也不需要担心插头朝向问题了。在这里，我们可以理解为

type-c 接口只有一面，这让我们在使用时更加方便。

另外，type-c 标准还有很多其他的优点。首先，type-c 标准的传输速度非常快，达到了 USB 3.1 的标准，所以它可以用于大量的数据传输任务。其次，type-c 标准的输出功率也非常大，可以为笔记本电脑、平板电脑甚至是手机等设备提供充电、电力传输等功能。

type-c 标准还可以同时支持多种传输协议，例如 HDMI、MHL、DisplayPort 和 VGA

等等。这意味着，使用 type-c 标准接口可以实现视频传输、音频传输，甚至是网络数据传输等功能。

虽然 type-c 接口看起来非常有前途，但是目前还存在一些缺点。首先，由于

type-c 接口采用了全数字信号传输，所以它的兼容性和稳定性相对于传统的 USB 接口来说比较差。其次，由于 type-c 接口要支持多种不同的协议，所以它的成本也会比较高。此外，目前市场上 type-c 标准的设备还比较少，所以使用起来还比较不方便。

总的来说，type-c 标准是一种新的 USB 接口标准，它具有很多优点。它可以实现快速传输数据、充电以及多种传输协议等功能。尽管目前存在一些缺点，但是随着它的不断发展和完善，相信这个接口标准会在未来成为主流。

TYPEC数据线规格书

TYPEC数据线规格书

关键词：TYPE C数据线

摘 要：本文介绍了数据线的规格，性能及测试规范。

缩略语：

1范围

标准适用于TYPE A TO C数据线需求规格书，未尽规格描述以 TYPE C协会规范V1.1 为准。

2编写依据

序号No. 文件编号Doc No. 文件名称Doc Title

1 GJB1217 电连接器试验方法

2 MIL-STD-202G Test method standard electronic and electrical component parts

3 GB/T 3048 电线电缆电性能试验方法

4 GB4098 射频电缆试验方法

5 EIA-364-101 Atte nu ati on Test Procedure for Electrical Conn ectors,

Sockets, Cable Assemblies or In terc onn ecti on Systems

6 EIA-364-106 Sta nding Wave Ratio (SWR) Test Procedure for Electrical

Conn ectors

序号No. 文件编号Doc No. 文件名称Doc Title

7 EIA-364-108 Impeda nee, Reflecti on Coefficie nt, Retur n Loss, and VSW

Measured in the Time and Freque ncy Doma in Test Procedure for

Electrical Conn ectors, Cable Assemblies or

In terc onn ecti on Systems

8 GB5441.2 工作电容试验-电桥法

9 EIA-364-103 Propagati on Delay Test Procedure for Electrical

USB充电数据线技术要求

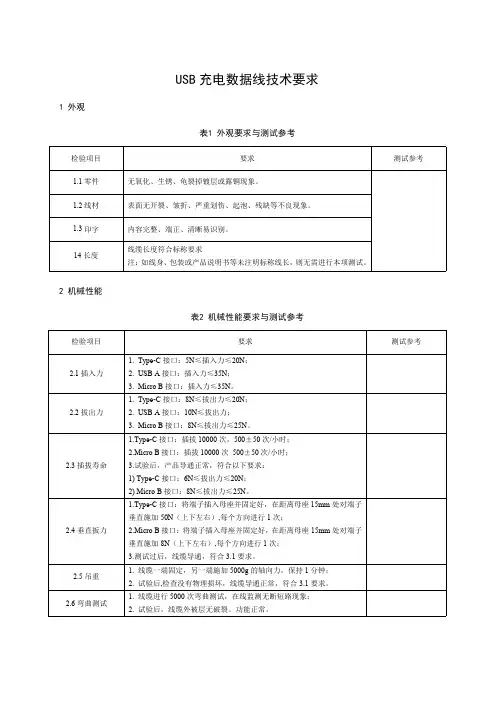

USB充电数据线技术要求
