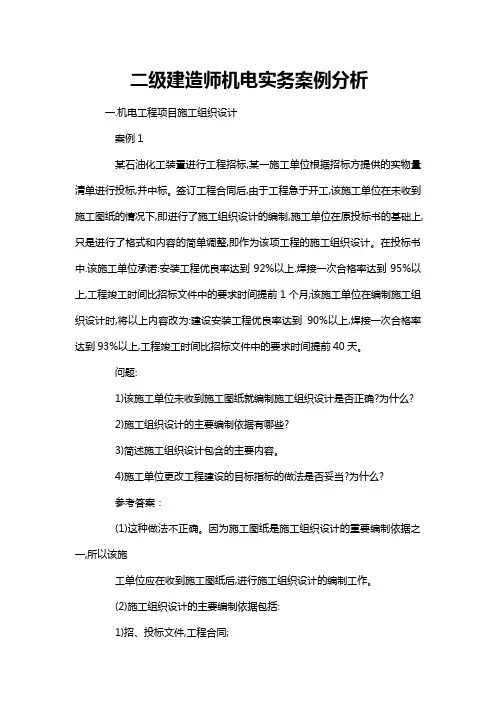

二级建造师机电实务案例分析

一.机电工程项目施工组织设计

案例1

某石油化工装置进行工程招标,某一施工单位根据招标方提供的实物量清单进行投标,并中标。签订工程合同后,由于工程急于开工,该施工单位在未收到施工图纸的情况下,即进行了施工组织设计的编制,施工单位在原投标书的基础上,只是进行了格式和内容的简单调整,即作为该项工程的施工组织设计。在投标书中.该施工单位承诺:安装工程优良率达到92%以上.焊接一次合格率达到95%以上,工程竣工时间比招标文件中的要求时间提前1个月;该施工单位在编制施工组织设计时,将以上内容改为:建设安装工程优良率达到90%以上,焊接一次合格率达到93%以上,工程竣工时间比招标文件中的要求时间提前40天。

问题:

1)该施工单位未收到施工图纸就编制施工组织设计是否正确?为什么?

2)施工组织设计的主要编制依据有哪些?

3)简述施工组织设计包含的主要内容。

4)施工单位更改工程建设的目标指标的做法是否妥当?为什么?

参考答案：

(1)这种做法不正确。因为施工图纸是施工组织设计的重要编制依据之一,所以该施

工单位应在收到施工图纸后,进行施工组织设计的编制工作。

(2)施工组织设计的主要编制依据包括:

1)招、投标文件,工程合同; 2)施工图纸;

3)与工程建设相关的法律法规,工程适用的标准规范;

4)施工单位的企业标准及资源状况;

5)工程现场的实际情况及当地的气候环境等。

(3)施工组织设计包含的主要内容有:

1)工程概况;

2)工程建设目标指标;

3)施工部署及进度控制计划;

4)资源需用计划;

5)主要施工方法;

6)施工组织及保证措施,包括:材料保证措施,技术保证措施,质量目标及保证措施,现场文明施工措施,HSE目标及保证措施;

7)施工暂设规划;

8)施工总平面布置等内容。

北京环球优路新纪元教育科技有限公司旗下品牌：

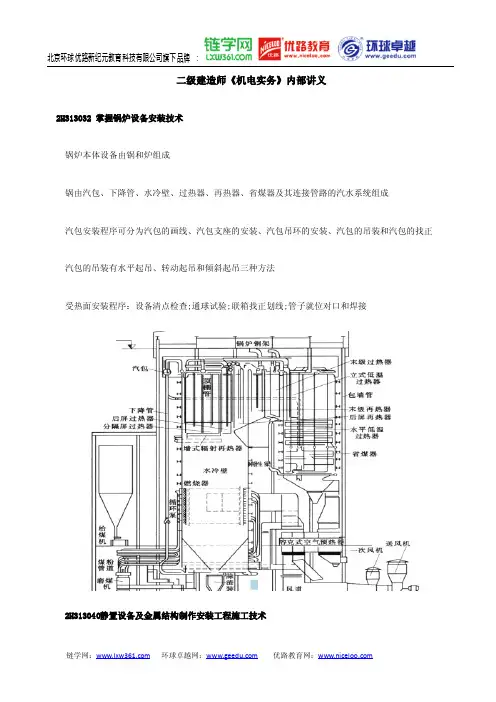

链学网：环球卓越网：优路教育网：二级建造师《机电实务》内部讲义2H313032掌握锅炉设备安装技术锅炉本体设备由锅和炉组成锅由汽包、下降管、水冷壁、过热器、再热器、省煤器及其连接管路的汽水系统组成汽包安装程序可分为汽包的画线、汽包支座的安装、汽包吊环的安装、汽包的吊装和汽包的找正汽包的吊装有水平起吊、转动起吊和倾斜起吊三种方法受热面安装程序：设备清点检查;通球试验;联箱找正划线;管子就位对口和焊接2H313040静置设备及金属结构制作安装工程施工技术北京环球优路新纪元教育科技有限公司旗下品牌：

链学网：环球卓越网：优路教育网：按设计压力分类：常压、低压、中压、高压、超高压按生产原理分类：1.反应设备2.换热设备3.分离设备4.储存设备球罐组装：1.散装法2.分带法3.半球法储罐环缝埋弧自动焊接。用于正装法罐壁环缝焊接制做焊接试板，进行拉力、冷弯和必要的冲击试验容器的纵向焊接试板，应作为筒节纵向焊接接头的延长部分采用与施焊压力容器相同的条件和焊接工艺连续焊接2H313042熟悉钢结构制作与安装技术钢结构安装程序：构件检查一基础复查一钢柱安装一支撑安装一梁安装一平台板安装斗维护结构安装焊接要求：1.焊工合格证书。在认可范围内施焊北京环球优路新纪元教育科技有限公司旗下品牌：

链学网：环球卓越网：优路教育网：2.无损检测一、二级焊缝用超声波探伤钢结构安装进行高强度螺栓连摩擦面的抗滑移系数试验和复验钢网架结构总拼完成测量其挠度值，且所测的挠度值不应超过相应设计值的1.15倍2H313050自动化仪表工程施工技术2H313051掌握自动化仪表工程安装的施工程序仪表调校室要求存放在温度为5～40℃、相对湿度不大于80%的保温库内仪表设备安装应遵循的程序是：先里后外;先高后低;先重后轻仪表管道有测量管道、气动信号管道、气源管道、液压管道和伴热管道仪表设备安装及试验主要工作内容仪表工程连续48h开通投入运行正常，即具备交接验收条件2H313052了解自动化仪表工程安装技术要求节流装置测量气体流量时，取压口在管道的上半部;测量液体流量时，取压口在管道的下半部与管道水平中心线成0。～45。角的范围内仪表盘柜安装垂直度允许偏差为1.5mm/m;水平度允许偏差为1mm/m北京环球优路新纪元教育科技有限公司旗下品牌：

p1 按照碳素结构钢屈服强度的下限值将其分为四个级别，其钢号对应为Q195、Q215、Q235和Q275,其中Q代表屈服强度，

p2 Q345、Q390、Q420、Q460、Q500、Q550、Q620和Q690八个强度等级

p3 耐热钢要求在高温下具有良好的抗蠕变、抗断裂和抗氧化的能力，以及必要的韧性。例如，在加热炉、锅炉、燃气轮机等高温装置中的零件就是使用耐热钢。

钢轨钢分为轻轨钢和重轨钢，轻轨钢主要用于临时运输线和中小型起重机轨道，重轨钢主要用于铁道、大型起重机轨和吊车轨道。P4有色金属的种类很多，密度大于4.5g/cm3的金属称为重金属，如铜、锌、镍等；密度小于等于4.5g/cm3的金属称为轻金属，如铝、镁、钛等。机电设备冷凝器、散热器、热交换器、空调器等就是使用黄铜制造的，黄铜是以锌为主要合金元素制成的铜合金。

P5油箱、油罐、管道、铆钉等需要弯曲和冲压加工的零件就是使用变形铝合金，P7功能陶瓷如绝缘陶瓷、敏感陶瓷、介电陶瓷、超导陶瓷、红外辐射陶瓷、发光陶瓷、透明陶瓷、生物与抗菌陶瓷、隔热陶瓷等，

P8 1)聚乙烯塑料管：无毒，可用于输送生活用水。2)ABS工程塑料管：耐腐蚀、耐温及耐冲击性能均优于聚氯乙烯管，4)硬聚氯乙烯排水管及管件：硬聚氯乙烯排水管及管件用于建筑工程排水P9 2.酚醛复合风管适用于低、中压空调系统及潮湿环境，但对高压及洁净空调、酸碱性环境和防排烟系统不适用；聚氨酯复合风管适用于低、中、高压洁净空调系统及潮湿环境，但对酸碱性环境和防排烟系统不适用；玻璃纤维复合风管适用于中压以下的空调系统，但对洁净空调、酸碱性环境和防排烟系统以及相对湿度90%以上的系统不适用；硬聚氯乙烯风管适用于洁净室含酸碱的排风系统。P10机电工程现场中的电焊机至焊钳的连线多采用RV型聚氯乙烯绝缘铜芯软线，

3.ZR-YJFE型、NH-YJFE型：阻燃、耐火等特种辐照交联电力电缆，电缆最高长期允许工作温度可达125℃，可敷设在吊顶内、高层建筑的电缆竖井内，且适用于潮湿场所。阻燃型电缆目前有A、B、C、D四个等级，一般常用C等级。耐火电缆可以同时拥有阻燃的性能，阻燃电缆却没有耐火的性能。

1

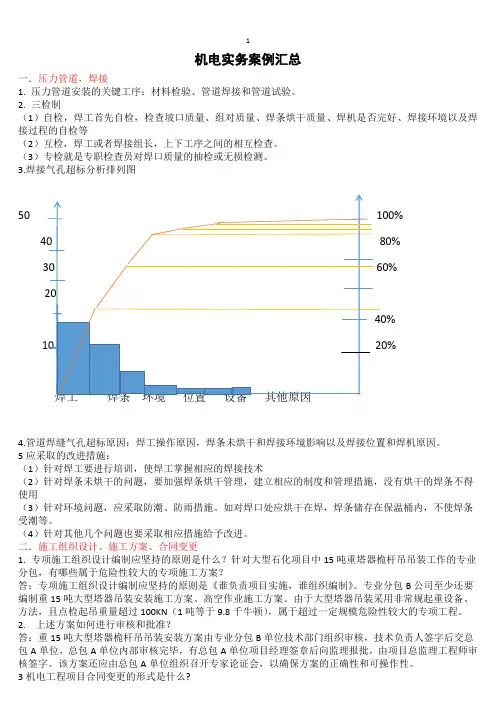

机电实务案例汇总

一．压力管道，焊接

1. 压力管道安装的关键工序：材料检验、管道焊接和管道试验。

2. 三检制

（1）自检，焊工首先自检，检查坡口质量、组对质量、焊条烘干质量、焊机是否完好、焊接环境以及焊接过程的自检等

（2）互检，焊工或者焊接组长，上下工序之间的相互检查。

（3）专检就是专职检查员对焊口质量的抽检或无损检测。

3.焊接气孔超标分析排列图

50 100%

40 80%

30 60%

20

40%

10 20%

焊工 焊条 环境 位置 设备 其他原因

4.管道焊缝气孔超标原因：焊工操作原因，焊条未烘干和焊接环境影响以及焊接位置和焊机原因。

5应采取的改进措施：

（1）针对焊工要进行培训，使焊工掌握相应的焊接技术

（2）针对焊条未烘干的问题，要加强焊条烘干管理，建立相应的制度和管理措施，没有烘干的焊条不得使用

（3）针对环境问题，应采取防潮、防雨措施。如对焊口处应烘干在焊，焊条储存在保温桶内，不使焊条受潮等。

（4）针对其他几个问题也要采取相应措施给予改进。

二．施工组织设计、施工方案、合同变更

1. 专项施工组织设计编制应坚持的原则是什么？针对大型石化项目中15吨重塔器桅杆吊吊装工作的专业分包，有哪些属于危险性较大的专项施工方案？

答：专项施工组织设计编制应坚持的原则是《谁负责项目实施，谁组织编制》。专业分包B公司至少还要编制重15吨大型塔器吊装安装施工方案、高空作业施工方案。由于大型塔器吊装采用非常规起重设备、方法，且点检起吊重量超过100KN（1吨等于9.8千牛顿），属于超过一定规模危险性较大的专项工程。

2. 上述方案如何进行审核和批准？

答：重15吨大型塔器桅杆吊吊装安装方案由专业分包B单位技术部门组织审核，技术负责人签字后交总包A单位，总包A单位内部审核完毕，有总包A单位项目经理签章后向监理报批，由项目总监理工程师审核签字。该方案还应由总包A单位组织召开专家论证会，以确保方案的正确性和可操作性。
