施工现场临时用电、用水施工组织设计(一)

施工现场临时用电施工方案临时用电施工方案和施工组织设计一、项目概述施工现场临时用电施工方案，是为了确保施工现场的电力供应安全、可靠、经济、合理，根据我国相关法律法规和行业标准，结合工程特点及现场实际情况制定的。

本方案主要包括临时用电施工组织设计、临时用电设备选型、临时用电线路布局、临时用电安全管理等内容。

二、临时用电施工组织设计1.施工用电负荷估算根据工程规模、施工工艺、设备功率等因素，对施工现场的用电负荷进行估算。

确保电源容量能满足施工现场的用电需求，避免因电源容量不足导致的安全隐患。

2.临时用电系统设计（1）电源接入：根据现场实际情况，选择合适的电源接入方式，如高压供电、低压供电等。

（2）配电室设置：在施工现场设置配电室，确保电源稳定、可靠。

配电室应设置在远离易燃易爆物品、人员密集区域，并采取防火、防盗、防雷等措施。

（3）配电线路布局：根据施工现场的用电需求，合理布局配电线路，确保线路安全、可靠、经济、合理。

（4）配电箱设置：在施工现场设置配电箱，方便施工现场的用电管理。

配电箱应设置在便于操作、维护的位置，并采取防雨、防晒、防尘等措施。

3.临时用电设备选型根据施工现场的用电需求，选择合适的临时用电设备。

主要包括：（1）发电机：根据施工现场的用电负荷，选择合适的发电机，确保电源稳定、可靠。

（2）电缆：根据用电负荷、线路长度等因素，选择合适的电缆规格，确保线路安全、可靠。

（3）配电箱：根据用电需求，选择合适的配电箱，确保配电箱功能齐全、安全可靠。

4.临时用电线路布局（1）电缆敷设：根据现场实际情况，选择合适的电缆敷设方式，如直埋、架空、地埋等。

（2）线路走向：确保线路走向合理，避免交叉、重叠，减少安全隐患。

（3）线路接头：确保线路接头安全、可靠，采用专业的接头设备和技术。

5.临时用电安全管理（1）安全培训：对施工现场人员进行临时用电安全培训，提高安全意识。

（2）安全防护：施工现场应设置安全防护设施，如警示牌、防护网等。

工程临时用电用水方案模板一、前言工程施工过程中，常常需要使用临时用电用水。

合理规划和安排临时用电用水方案，是保障工程施工顺利进行的重要工作。

充分考虑工程需要和环境保护，制定科学、合理的临时用电用水方案，对于工程施工过程的安全和高效具有重要意义。

二、临时用电方案1. 施工现场需求分析（1）施工现场用电设备需求根据工程施工的具体要求和设备种类，确定施工现场所需用电设备，包括施工机械设备、办公用电设备等。

（2）临时用电容量估算根据施工现场用电设备需求，估算临时用电容量，充分考虑未来可能的用电扩容需求，确保临时用电供应的持续和稳定。

2. 临时用电设施布置（1）临时用电线路布置根据施工现场的特点和用电设备的位置，合理规划临时用电线路布置，确保用电线路的安全和便捷。

（2）临时用电箱设置在施工现场设置临时用电箱，充分考虑用电箱的防水、防潮和防火等安全要求。

3. 临时用电安全管理（1）定期巡视检查对施工现场的临时用电设施进行定期巡视检查，及时发现和处理用电安全隐患。

（2）安全警示标识在临时用电设施周围设置安全警示标识，提醒施工人员注意用电安全。

4. 临时用电管理（1）合理分配用电对施工现场的临时用电进行合理分配，确保各个用电设备使用安全和稳定。

（2）用电记录对施工现场的用电情况进行记录，及时了解用电量和用电设备的使用情况，为后续用电管理提供依据。

三、临时用水方案1. 施工现场用水需求分析（1）施工水源确定施工现场可供应的水源，包括自来水、地下水等。

（2）施工用水需求根据工程施工的具体要求和施工进度，确定施工现场的用水需求，包括施工机械设备冷却、办公用水等。

2. 临时用水设施布置（1）临时用水管道布置根据施工现场的用水需求，合理规划临时用水管道布置，确保用水管道的安全和便捷。

（2）临时用水贮存设施设置在施工现场设置临时用水贮存设施，包括水箱、水桶等，充分考虑用水贮存设施的安全和卫生。

3. 临时用水安全管理（1）水源检测定期对施工现场的水源进行检测，确保用水质量符合国家卫生标准。

施工现场临时用电施工组织设计1. 引言施工现场是一个需要临时用电的地方，为了保证施工过程的顺利进行，需要进行临时用电施工组织设计。

本文档将介绍在施工现场进行临时用电的一些基本原则和设计流程。

2. 设计原则在进行施工现场临时用电施工组织设计时，需要遵循以下几个原则：2.1 安全性原则施工现场是一个危险性较高的环境，临时用电施工组织设计必须保证施工人员的人身安全。

因此，设计应该依据国家相关的用电安全规范和标准，确保电源的安全可靠。

2.2 灵活性原则施工现场的需求随时可能发生变化，因此临时用电施工组织设计应具备一定的灵活性和可扩展性。

设计中应留有一定的余量，以应对可能的变化。

2.3 经济性原则临时用电施工组织设计应在保证安全和灵活性的前提下，尽量节约成本。

可以通过合理配置电源设备、优化布线等方式来降低成本。

3. 设计流程3.1 确定用电需求在设计施工现场临时用电时，首先需要明确用电需求。

这包括对各类电器设备的用电功率、使用时间、用电点的布置等信息的了解。

可以通过与施工方和相关部门的沟通来获取这些信息。

3.2 选择电源类型根据用电需求的情况，选择适合的电源类型。

常见的电源类型包括市电、发电机以及太阳能等。

选择电源类型时需要考虑供电能力、成本等因素。

3.3 设计电源布置方案根据用电需求和选择的电源类型，设计电源布置方案。

这包括确定电源箱的位置、布置供电线路、安装开关、插座等。

设计应该符合相关的安全规范，并考虑灵活性和经济性原则。

3.4 规划用电区域根据施工现场的布局和用电需求，规划用电区域。

将施工现场划分为不同的区域，并确定每个区域的用电功率、用电设备及其布置。

3.5 设计电缆敷设方案根据用电区域的规划，设计电缆敷设方案。

确保电缆敷设的路径符合安全规范，同时考虑电缆的维护和更换。

4. 结论本文档介绍了在施工现场进行临时用电施工组织设计的一些基本原则和设计流程。

在进行设计时需要考虑安全性、灵活性和经济性原则，并按照确定用电需求、选择电源类型、设计电源布置方案、规划用电区域和设计电缆敷设方案来进行设计。

目录第一章、编制依据--------------------------------------1 第二章、工程概况----------------------------------------1 第三章、施工临时用水计划--------------------------------1 第四章、施工临时用电设计--------------------------------5 第五章、接地与防雷-------------------------------------8 第六章、施工安全用电管理措施---------------------------9第一章、编制依据一、工程施工图二、施工现场临时用电安全技术规范---------JGJ46-2005三、建设工程施工现场供用电安全规范-------GB50104-93四、建筑电气安装工程施工质量验收规范-----GB50303-2002第二章、工程概况一、工程概况1、工程简介本工程为工程，为框架主体结构，高20.5米，长114米,宽26.5米,地下室一层，地面以上3层，建筑物平面形状呈长方型。

二、施工现场勘测1、内拟建基坑南北西侧为道路，北侧建有篮球场、田径训练场，东侧为消防车回车场地，南西侧有高约为7.5m的边坡，北侧道路上有污水、雨水管线。

2、场内交通条件：现状交通比较便利，临近有侨香路到北环大道，由侨城东路到深南大道，临近有广深高速可到东莞、广州等周边城市，施工现场已建有6米消防车道，可做施工道路，施工车辆出入基本不存在问题。

3、场内水电供应条件：现场有市政管网可供接驳。

第三章、施工临时用水计划施工用水从甲方指定接口井接驳。

本工程作业面较长，道路用水主要采用洒水车供水。

砼及砂浆由预拌混凝土厂供应，现场用水主要是养护混凝土、零星混凝土、生活用水、消防用水等。

给水网采用线形布置，以供各处用水。

第四章、施工临时用电设计为保证安全生产、文明施工，据JGJ46—2005建设部部标《施工现场临时用电安全技术规范》编制本临时用电计划。

施工现场临时用电施工组织设计（一）工程概况本工程为天水华天科技股份有限公司1#厂房工程，位于天水市秦州区阎新村,坐落于天水华天科技产业物流园内，与二一三电器厂及大唐人家隔路相望，与天水市主干道赤峪路相接,拟建的天水华天科技股份有限公司1＃厂房工程由单层厂房和二层办公辅助用房组成,工程全长159。

00米,宽120。

00米,占地面积19080平方米，建筑面积24204。

42平方米,地下建筑面积147平方米,建筑高度9.80米，设玻璃幕墙。

主厂房为门式钢架结构,办公辅助用房为钢筋混凝土框架结构,基础为钢筋混凝土独立基础，工程设防烈度为八度，属二类建筑；建筑结构的安全等级为二级;地基基础设计等级为乙级；建筑安全等级为二级;建筑抗震设防为丙类；结构构件的耐火等级为二级。

施工用电均从甲方指定变压器处接入（315KV A）。

（二）施工现场用电量统计：根据现场平面布置，作好用电量的统计（见表）（三）总配电室(箱）按照“总配电箱－分配电箱－开关箱－用电设备”的顺序分级设置，并且动力与照明分别设置。

现场分配电箱位置详电气平面图。

1、配电室应符合下列要求:（1）配电屏(盘）正面的操作通道宽度，单位布置不小于1。

5m,双列布置不小于2m;（2）配电屏（盘）后的维护通道宽度不小于0。

8m；(3）配电屏（盘）侧面的维护通道宽度不小于1m;（4)配电室的天棚距地面不低于3m；（5）配电室的门向外开，并配锁；（6）配电室内的裸母线与地面垂直距离小于2。

5m时，采用遮栏隔离，遮栏下面通行道的高度不小于0。

5m；(7)配电室围栏上端与垂直上方带电部分的净距，不小于0.075m；(8）配电装置的上端距天棚不小于0。

5m;(9）母线均应涂刷有色油漆；(10)配电室的建筑物和构筑物的耐火等级应不低于3级，室内应配置砂箱和绝缘灭火器。

2、配电屏(盘）（1）配电屏（盘）装设有功、无功电度表,并设电流、电压表。

电流表与计费电度表分用两组电流互感器。

一、工程概况1. 地理位置昆山时代文化家园二期工程位于萧林西路519号，该项目总建筑面积：83839㎡，占地面积11839㎡，由16幢6层（局部7层）住宅组成，框架结构。

2. 本工程:建设单位：昆山时代房地产开发有限公司总包单位：浙江展诚建设集团股份有限公司设计单位：大地建筑事务所监理单位：江苏众信监理公司二、施工机械配置情况本工程按基础、主体、装饰三大部分分析，在主体施工阶段属用电高峰，根据主体施工阶段来计算现场总用电量，用电高峰阶段施工机械见下表1. 主体施工阶段施工用电动机械设备配备2. 主体施工阶段施工用电焊机及电焊装置设备3. 施工现场所需照明灯具 1） 室外照明2） 室内照明办公室、宿舍生活照明用电功率按40KW 计算。

4. 施工现场食堂所需电加热设备三、用电负荷计算1S SH =1.05~1.1(K 1 2∑P 2+ K 3∑P 3+ K 4∑P 4+ K 5∑P 5)S z ≥S SH 式中：S z ——施工现场供电所提供的总容量（KV A ） S SH ——施工现场用电设备所需总容量（KV A ） ∑P 1——施工现场用电动机额定功率之和（KW ） ∑P 2——施工现场用电焊机额定功率之和（KW ） ∑P 3——施工现场室外照明容量之和（KW ） ∑P 4——施工现场用室内照明容量之和（KW ） ∑P 5——施工现场食堂用电容量之和（KW ） 1.05~1.10——容量损失系数η——电动机效率系数，平均为0.75~0.90，一般为0.85。

K 1——电动机同时使用系数，10台以内取0.7，11~30台取0.6，30台以上取0.5。

K 2——电焊机同时使用系数，3~10台取0.6，10台以上取0.5。

cos φ——电动机平均功率因数，施工现场最高取0.75~0.78，一般取0.65~0.75。

根据此式得∑P 1=256KW 、∑P 2=332KW 、∑P 3=35KW 、∑P 4=40KW 、∑P 5=48KW 、cos φ=0.7，K 1=0.6，K 2=0.5，K 3=1，K 4=0.8，K 5=0.6S SH =1.1×(0.6×256/0.75+0.5×332+1×35+0.8×40+0.6×48) 经计算S SH =513KV A ，现场变电所提供的用电量为1000KVA ，即SZ=1000KVA ，则S z ≥S SH ，满足施工用电要求。

一、工程概况：××市建筑工程有限责任公司承建的甘肃××××发电有限责任公司16#住宅楼工程为砖混六层，建筑总高为20.55m,面积为8905.5㎡。

二、负荷计算：1、导线选择负荷的电功率卷扬机：7.5kw 混凝土搅拌机：5.5kw 砂浆搅拌机：3kw振动棒：2.2kw×3= 6.6kw 圆盘锯：5.5kw 照明用电：12kw电焊机：4.5kw×2=9kw 切断机：2.2kw 弯曲机3kw塔吊：25kw供电线采用铝线埋管敷设。

动力电压系数取2.5%,C值取7.75。

总配电箱：S总=79.3×50/46.3×2.5=34.25㎜2分配电箱: S动力=67.3×50/46.3×2.5=29.07㎜2S照明=12×50/46.3×2.5=5.18㎜2开关箱:卷扬机S =7.5×50/46.3×2.5=7.32㎜2塔吊: S =25×50/46.3×2.5=10.75㎜2其余机械设备线路统一按: 5.5kw, 5.37㎜22、接零保护系统：（1）保护零线除必须在总配电箱处做重复接地外，还必须在配电线路的中间和末端处做重复接地。

（2）地面以下和地面以上部分的导线和接地装置应采用钢性连接，防止外力破坏，采用渡锌扁铁。

（3）保护零线通过接线端子板连接，线端压接接线鼻子，上下垫镀锌垫和端子板压接，保护零线的连接，严禁存在“鸡爪式”的接地，端子板上端子间连线采用绿黄双色多股软铜线，禁止使用其他颜色和单硬铜线连接。

（4）和设备连接处的保护零线应使用绿黄双色，多股软铜墙铁壁线。

和振动设备相连，保护零线至少有两个连接点。

（5）保护零线除应对施工现场的主要电动设备保护外，还应对下列地方地行保护：配电箱周围的金属围栏，碘钨灯的金属外壳，振捣棒等。

3、配电箱与电器装置1>配电箱及开关箱的装置配电箱采用丰收厂生产的标准配电箱，另配支架、暗锁，电箱内的隔离开关和漏电保护器自配。

临时用电施工组织设计引言概述：临时用电施工组织设计是指在建筑施工过程中，为了满足临时用电需求，合理安排电力设备和电缆的布置，确保施工现场的用电安全和高效运行。

本文将从五个方面详细阐述临时用电施工组织设计的重要性和具体内容。

一、施工现场用电需求1.1 施工现场用电负荷分析：根据施工项目的性质和规模，确定用电负荷的大小，包括施工机械设备、照明、通风等方面的需求。

1.2 用电设备选择：根据施工现场的实际情况，选择合适的发电机组、配电箱等设备，满足用电需求，并考虑设备的可靠性和安全性。

1.3 电缆布置规划：根据施工现场的布局和用电设备的位置，合理规划电缆的布置路径，确保电缆的安全可靠，并考虑电缆的长度和截面积。

二、电力设备布置2.1 发电机组布置：根据施工现场的实际情况和用电负荷的需求，选择合适的发电机组布置位置，确保供电可靠，并考虑发电机组的排气和散热问题。

2.2 配电箱布置：根据施工现场的布局和用电设备的位置，合理布置配电箱，确保电力供应的稳定性，并考虑配电箱的防护措施和防水防潮问题。

2.3 电缆桥架布置：根据电缆的布置路径和施工现场的布局，选择合适的电缆桥架布置方式，确保电缆的安全可靠，并考虑电缆的保护措施和防火问题。

三、用电安全措施3.1 接地保护：在施工现场的用电设备和电缆系统中，合理设置接地装置，确保用电设备的安全运行，并考虑接地电阻的控制。

3.2 漏电保护：在用电设备和配电箱中安装漏电保护器，及时检测和切断漏电故障，确保用电安全，并考虑漏电保护器的额定电流和动作时间。

3.3 防雷保护：在施工现场的用电设备和电缆系统中，合理设置防雷装置，防止雷击和过电压对设备的损坏，确保用电安全，并考虑防雷装置的接地和维护问题。

四、施工现场管理4.1 用电设备维护：定期检查和维护用电设备，确保设备的正常运行和安全性，并制定设备维护计划。

4.2 电缆管理：定期检查和维护电缆系统，确保电缆的安全可靠，并制定电缆管理制度。

临时用水临时用电施工方案一、项目背景和目标随着城市化进程的推进，建筑施工工地数量逐渐增多，对临时用水和用电设施的需求也日益增加。

本项目的目标是制定一个全面、可行的临时用水临时用电施工方案，以提供可靠的用水和用电设施，确保施工进度和质量。

二、施工方案内容1.临时用水方案：（1）确定用水需求量：根据工地施工项目的实际需求，确定每日用水量和用水设备的数量，包括灌浆泵、压力机和清洗设备等。

（2）临时用水设备：-临时用水泵：选用功率适中的临时用水泵，以满足工地的用水需求。

-水源：从就近的自来水管道引入水源，并设置阀门和流量计等设备，以方便控制用水进度和用量。

-临时用水管道：采用高质量的PVC管道进行施工，保证用水管道的可靠性和耐用性。

-临时用水储存设施：在工地设立临时用水储存设施，以方便储存和分发用水。

（3）用水管理：-每日用水计划：根据施工进度和需求，制定每日用水计划，并进行合理安排。

-用水监测：安装水表和流量计等设备，监测用水量，及时发现用水异常情况，并采取措施进行调整和优化。

2.临时用电方案：（1）用电需求量：根据施工项目的实际需求，确定每日用电量和用电设备的数量，包括电锤、焊机、起重机等。

（2）临时用电设备：-临时用电箱：按照工地用电需求量选用合适规格的临时用电箱，并通过电线进行连接。

-电缆：选用阻燃性能好、耐压耐磨的电缆，并设置过载保护装置、漏电保护器等设备，确保用电安全。

-临时用电线路：根据施工需要布设临时用电线路，并进行合理的布线规划。

-电源选择：施工工地可选择用工地周边正常供电，或者选择建设临时发电机供电，保证施工工地用电安全。

（3）用电管理：-用电计划：制定每日用电计划，合理安排用电时间和用电设备的使用顺序。

-用电监测：安装电表和电流表等设备，监测用电量和用电设备的用电情况，及时发现用电异常情况，并采取措施进行调整和优化。

三、项目进度计划根据施工项目的实际情况和工期安排，制定临时用水临时用电施工方案的进度计划，并按照计划进行实施。

临时用电施工组织设计一、背景介绍在施工现场，临时用电是必不可少的，它为施工人员提供了必要的电力支持。

为了确保施工过程中的安全和高效，需要进行临时用电施工组织设计。

二、设计目标1. 提供稳定可靠的电力供应，满足施工现场的用电需求。

2. 确保用电设备的安全运行，防止电气事故的发生。

3. 优化用电布置，减少电缆长度，降低线路损耗。

4. 合理规划用电设备的布置位置，方便施工人员操作和维护。

三、设计内容1. 用电设备选择和布置根据施工现场的具体情况，选择适合的用电设备，包括发电机、配电箱、电缆等。

根据用电设备的功率和用电点的位置，合理布置用电设备，确保电力供应的稳定性和可靠性。

2. 电缆敷设根据施工现场的布局和用电点的位置，规划电缆的敷设路径。

在敷设过程中，应避免与其他施工设备和通道产生干扰，并保证电缆的安全性和可靠性。

3. 用电设备的接地为了防止电气事故的发生，需要对用电设备进行接地处理。

根据电气设备的种类和功率，采用合适的接地方法，确保施工现场的用电设备处于良好的接地状态。

4. 用电设备的保护为了保护用电设备的安全运行，需要设置相应的保护装置，如过载保护器、漏电保护器等。

这些保护装置能够及时检测和切断电路，防止电气事故的发生。

5. 用电设备的维护为了确保用电设备的正常运行，需要制定相关的维护计划。

定期对用电设备进行检查和维护，及时发现和解决潜在问题，保证施工现场的用电设备处于良好的工作状态。

四、施工安全措施1. 严格遵守电气安全操作规程，确保施工人员的人身安全。

2. 对施工人员进行电气安全培训，提高其电气安全意识和操作技能。

3. 设置明显的警示标志和安全警示线，防止非施工人员进入施工区域。

4. 定期检查用电设备和电缆的安全性能，及时消除安全隐患。

五、设计成果1. 临时用电施工组织设计方案书：包括用电设备的选择和布置、电缆敷设方案、用电设备的接地和保护方案等。

2. 临时用电施工组织设计图纸：包括用电设备的布置图、电缆敷设图等。

施工现场临时用电施工组织设计一、引言施工现场的临时用电是建设工程中必不可少的环节，为施工人员提供电力供应，保障施工顺利进行。

临时用电的施工组织设计是确保施工现场电力系统安全稳定运行的重要工作，必须合理规划供电线路、选用合适的设备及配套设施，并制定详细的施工方案以确保施工过程中的用电设备的正常供电。

二、施工现场临时用电设计原则1. 安全第一：施工现场的临时用电设计必须符合国家相关安全标准和规范，确保供电系统的安全可靠。

2. 合理布局：根据施工现场的实际情况，设计合理的用电设备布局，确保供电线路短、电流均衡等。

3. 可拆装：临时用电设备在施工结束后需要拆除，设计时需考虑设备的可拆装性，以方便后期维护和拆除。

4. 经济适用：在满足安全要求的前提下，尽可能选用性价比较高的设备，并合理利用现有资源，降低用电成本。

三、施工现场临时用电设计步骤1. 确定用电负荷：根据施工现场的具体情况，确定用电负荷大小，包括施工机械设备、照明、通风等的用电需求以及预留的一定的备用电力。

2. 选择电源类型：根据施工现场的用电负荷和供电条件，选择合适的电源类型，可以是临时供电，也可以是法定供电。

3. 规划供电线路：根据用电负荷和施工现场的布局，规划供电线路，包括主干线路和分支线路，确保线路的安全可靠。

4. 选用用电设备：根据具体需求选择合适的用电设备，包括配电箱、配电柜、电缆等，确保设备的质量和性能符合要求。

5. 编制施工方案：根据上述设计结果，编制详细的施工方案，包括用电设备的摆放位置、供电线路的敷设方案、安全警示标示等。

6. 施工组织管理：在施工过程中，严格按照施工方案进行施工，并配备专业人员进行施工现场的监控和管理，确保施工过程中的用电设备正常供电。

四、施工现场临时用电设计注意事项1. 安全防护：临时用电设备要防止触电、漏电等安全事故的发生。

配电箱要具备漏电保护功能，设备要接地可靠，并设置相应的警示标识。

2. 线路布置：供电线路要注意保持一定的距离，尽量避免与施工机械或建筑材料接触，避免发生线路短路等问题。

中建施工现场临时用电施工组织设计一、施工现场临时用电的重要性施工现场临时用电是施工过程中的重要一环，为施工人员提供所需的电力供应，保证施工的正常进行。

合理科学的施工现场临时用电设计，可以提高施工效率，减少事故风险，保障施工工人的生命安全和财产安全，为施工项目的顺利进行提供保障。

二、施工现场临时用电的施工组织设计任务1.了解项目的用电需求：根据施工项目的电力需求，确定电力的用途和数量，包括施工工地区域划分、用电设备名称、数量和功率等。

2.合理布置电力设施：根据施工现场的实际情况，合理布置电源箱、配电箱、接线箱等电力设施，确保电力供应和安全。

3.施工现场临时用电系统的设计：设计施工现场的用电系统，确保电路的合理布线，电力设备的正确连接，电源的可靠供应，防止电路过载和短路等危险情况的发生。

4.施工现场临时用电安全管理：制定临时用电安全管理制度，明确各个部门的责任和权限，严格按照安全管理制度进行操作，确保施工现场临时用电的安全。

5.施工现场临时用电环境保护：关注施工过程中的环境保护问题，确保施工现场临时用电设施的连接正确、接地合格，减少电磁辐射对周边环境的影响。

三、施工现场临时用电的施工组织设计步骤1.了解项目需求和现场情况：与项目经理和现场施工人员进行沟通，了解项目的用电需求和施工现场的具体情况，包括临时用电的区域划分、施工位置、电力设备的用途和数量等。

2.制定施工现场临时用电方案：根据项目的用电需求和现场情况，制定施工现场临时用电方案，包括电路布置图、设备安装图、电源供应图等。

3.安全管理措施的制定：制定临时用电的安全管理措施，包括施工现场的警示标志、警示线的设置、电线电缆的敷设与保护等，确保施工现场临时用电的安全。

4.施工计划的制定：根据施工现场临时用电的需求，制定施工计划，明确施工组织的具体内容、施工的时间节点、施工人员的分工和责任等。

5.安全培训和技术指导：对施工人员进行安全培训，提高施工人员的安全意识和操作技能，确保施工现场临时用电的安全和可靠。

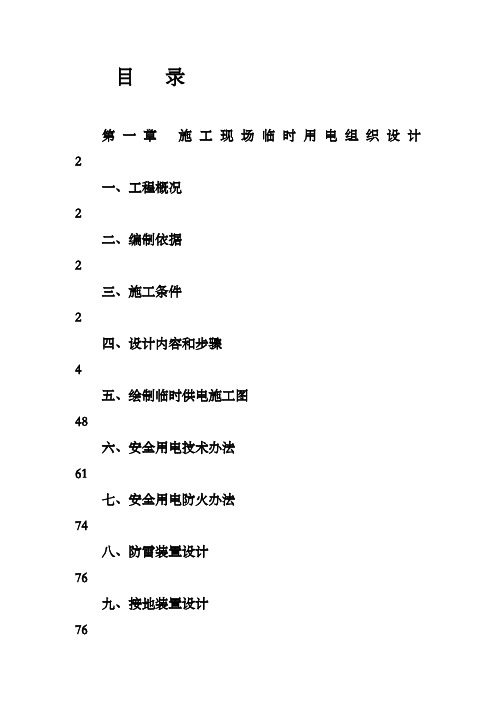

目录第一章施工现场临时用电组织设计2一、工程概况2二、编制依据2三、施工条件2四、设计内容和步骤4五、绘制临时供电施工图48六、安全用电技术办法61七、安全用电防火办法74八、防雷装置设计76九、接地装置设计76第二章施工临时用水组织设计78一、工程用水量计算78二、机械用水量计算78三、工地生活用水量计算79No table of contents entries found.四、生活区用水量计算79五、消防用水量计算80六、施工工地总用水量计算80七、供水管径计算80八、施工水管布置及管理80第一章施工现场临时用电组织设计一、工程概况工程名称：修水县良塘新区人防商业综合工程工程地址：修水县良塘新区建设单位：修水县南城新区开发建设管理委员会设计单位：广东人防建筑设计院有限公司江西分公司监理单位：上海三维工程建设咨询有限公司勘探单位：江西省修江水利电力勘探设计有限公司施工单位：浙江东阳第三建筑工程有限公司现场环境：修水市民广场地下车库人防工程位于九江市修水县良塘新区，紧邻文化艺术中心、档案、图书、博物、计划展示馆，本工程总建筑面积约平米，（其中商业建筑面积为平米；下沉式广场建筑面积为平米；汽车库建筑面积为平米；设备用房面积为平米），人防总面积为7925平米。

本工程设置一个总配电室，八个动力分派电箱，八个照明分派电箱，其余各用电器均配置开关箱。

二、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-99三、施工条件四、设计内容和步骤一、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各类埋地管线。

目录1 施工临时用电设计1.1、工程概况及编制依据 (2)1.2、工程负荷计算表 (2)1.3、总导线允许电流计算 (4)1.4、导线的选择 (4)1.5、安全用电措施 (5)1.6、安全用电管理及使用维护 (7)1.7、触电安全应急措施 (9)1.8、现场照明 (10)1.9、电气防火措施 (10)1.10、建立施工用电岗位责任制 (11)1.11、建立安全技术档案 (12)1.12、现场电工岗位责任 (12)1.13、施工用电系统图 (13)2 现场临时供水设计2.1、编制依据 (14)2.2、施工用水概况 (15)2.3、现场临时给水管布置 (15)2.4、现场排水 (18)3、施工用水、电施工平面布置图 (18)3.1 施工用水电平面布置图 (19)1 施工临时用电设计1.1 工程慨况及编制依据1.1.1 工程概况本工程为重庆市五院片区旧改项目C区14#楼，框架剪力墙结构，人工挖孔墩基基础，一类高层建筑，33层；基础为挖孔墩基基础。

1.1.2 编制依据由于本工程为一类高层建筑，对供配电线路安装及安全用电带来一定的难度，必须高度重视；现场临时用电系统，根据JGJ46-88临时用电规范及JGJ59-99 TN- S系统而设计。

结合施工组织设计和现场机具布置情况来设计。

本工程施工用电由业主变电房引来，施工单位设置总配电房，分配电箱及开关，总配电室至分配电箱用铝芯绝缘线架空高于4米拉设，分配电箱至开关箱至用电设备均用YJV型电缆连接。

1.2 负荷计算表：1.2.1 临时用电主要机械表1.2.1.1 用电设计1）用电量计算根据现场机具总动力负荷计算，总动力用电功率为322.5KW，电焊机45KVA，办公用电功率15KW，夜间照明用电功率15KW（办公用电和夜间照明用电取动力用电的10%）。

功率P=1.05×[K1×(ΣP1/COS@)+ K2×ΣP2+ K3×ΣP3+ K4×ΣP4]仅考虑动力用电、照明用电取动力用电量的5%查表得系数：K1=0.6 , COS@=0.75 , K2=0.6ΣPa=15KW ΣPb=15KW ΣP动=307.5 KW总用电功率计算公式：P＝1.1（K1∑PC+ K2∑Pa+ K3∑Pb）公式中：P计算用电量（kW），即供电设备总需要容量；∑PC全部施工动力用电设备额定用电量之和。
