pwm调速系统工作原理
PWM调速系统是基于脉宽调制（Pulse Width Modulation）原
理进行的调速系统。

其工作原理如下：
1. 输入信号：首先，系统会接收来自控制器的输入信号，该信号代表了需要调整转速的目标值。

2. 参考信号生成：系统会将输入信号与某个参考信号进行比较，生成一个误差信号。

这个参考信号可以是一个固定频率的方波信号。

3. 比较器：误差信号会被送入一个比较器中，与一个可调的正弦波或三角波信号进行比较。

4. 脉冲调制：比较器的输出信号会传递给脉冲调制器，通过调整它的输入信号的占空比，可以得到一个与误差信号幅度成正比的脉冲宽度。

5. 脉冲产生：脉冲调制器会产生一串脉冲信号，其宽度与误差信号的幅度成比例。

脉冲信号的频率通常为固定值，而占空比会随误差信号变化。

6. 控制信号输出：脉冲信号会被传递到一个功率放大器，然后经过滤波器去除高频噪声。

最后，滤波后的信号会被转换为适合电机的控制信号，用于调整电机的转速。

通过以上工作原理，PWM调速系统可以实现精确的转速控制，
可以应用于各种需要调速的设备和系统，如电机驱动、照明控制等。

pwm电路工作原理
PWM（脉宽调制）是一种电子调制技术，通过改变信号的脉
冲宽度来调节输出信号的平均功率。

PWM电路通过控制信号
周期中高电平和低电平的时间比例来实现电压或电流的精确调节。

PWM电路的主要工作原理是通过快速地在高电平和低电平之
间进行切换来模拟出所需的输出信号。

信号周期中，高电平时间被称为占空比，表示信号高电平时间与一个完整周期的比例。

占空比越高，平均功率输出越大；占空比越低，平均功率输出越小。

PWM电路的核心元件是比较器和计时器。

计时器产生一个固
定周期的方波信号，与输入信号进行比较。

如果输入信号的幅值低于比较器输出的方波信号，则输出为低电平；如果输入信号的幅值高于比较器输出的方波信号，则输出为高电平。

通过调整比较器的阈值电压，可以控制输出信号的占空比。

PWM电路的输出信号能够精确地模拟出所需的电压或电流。

由于开关频率很高，输出信号中的高频成分可以通过滤波器去除，从而得到平滑的输出电压或电流。

因此，PWM电路广泛
应用于调节电机速度、灯光亮度调节、电源管理等领域。

总结起来，PWM电路的工作原理是通过调整信号周期中高电
平和低电平的时间比例来实现精确调节输出信号的平均功率。

这种调制技术在电机控制、电源管理等领域具有重要的应用。

D类功放的设计原理D类功放，全称为“数字功率放大器”，是一种电子功率放大器的类型，它的设计原理基于数字信号的处理和模拟功率放大电路的协同工作。

相比于传统的A类、B类、AB类功放，D类功放具有更高的功率效率，更小的尺寸和重量，更好的线性度，以及更低的功率损耗。

下面将详细介绍D类功放的设计原理。

1.PWM调制原理D类功放的核心设计原理是采用脉宽调制（PWM）技术。

PWM是一种通过调整信号的脉冲宽度来控制平均输出功率的方法。

D类功放通过将原始的模拟音频信号转换为数字信号，并通过比较器产生一个与模拟信号频率相同的矩形波，然后根据输入音频信号的幅值调整矩形波的脉宽，最后通过滤波器将调制后的PWM信号转换为模拟音频信号输出。

2.数字信号处理D类功放的设计中需要进行数字信号处理。

首先，输入的模拟音频信号需要经过模数转换器（ADC）转换为数字信号，然后通过数字信号处理器（DSP）进行数字信号的滤波、均衡、增益控制等处理，最后再经过数字模数转换器（DAC）转换回模拟信号。

3.比较器比较器是D类功放中的一个关键组件，用于将模拟音频信号与产生的PWM矩形波进行比较。

比较器的作用是根据输入信号的幅值调整PWM信号的脉宽，从而控制输出功率。

比较器通常由操作放大器和参考电压产生器组成。

4.滤波器在PWM调制之后，需要通过滤波器将调制后的PWM信号转换为模拟音频信号输出。

滤波器的作用是去除PWM信号中的高频分量，保留音频信号的低频成分。

常见的滤波器类型包括低通滤波器和带通滤波器。

5.输出级D类功放的输出级通常采用开关管（如MOSFET）构成。

开关管的特点是具有较低的开通电阻和较高的关断电阻，从而实现更小的功率损耗和更高的功率效率。

输出级通常由多个开关管组成，根据功率需求可以并联或串联排列。

输出级的设计需要考虑电压和电流的控制，包括过电压和过电流的保护。

6.反馈控制为了提高D类功放的线性度和稳定性，通常需要采用反馈控制。

通过对输出信号与输入信号进行比较，调整PWM信号的脉宽和幅值，以使输出信号尽可能接近输入信号。

PWM控制电路的基本构成及工作原理
PWM（脉宽调制）控制电路的基本构成主要包括脉宽调制模块、比较器和滤波器。

脉宽调制模块是产生PWM信号的核心部分，一般由一个可调的控制电压源和一个可变的参考电压源组成。

控制电压源决定了PWM信号的占空比（高电平时间与周期的比值），参考电压源决定了PWM信号的频率。

通过调节控制电压源的大小，可以控制PWM信号的占空比，从而实现对输出电压或电流的控制。

比较器用于比较PWM信号与待控制设备的参考信号。

当PWM信号的电平高于参考信号时，比较器输出高电平；当PWM信号的电平低于参考信号时，比较器输出低电平。

比较器的输出信号可以作为控制信号，用于控制待控制设备的工作状态。

滤波器用于平滑PWM信号，将其转化为连续的模拟控制信号。

滤波器可以采用低通滤波器，通过去除PWM信号中的高频部分，来得到平滑的模拟控制信号。

平滑后的控制信号可以用于控制电机的转速、亮度调节等应用。

PWM控制电路的工作原理是通过快速切换高电平和低电平两个状态来模拟输出信号的变化。

当PWM信号的占空比增大时，高电平时间增加，输出信号的幅值也随之增大；当PWM信号的占空比减小时，高电平时间减少，输出信号的幅值也随之减小。

通过调节PWM信号的占空比，可以实现对输出信号的精确控制。

变频技术之PWM调制技术与SPWM调制技术详解变频技术通过改变电力信号的频率来调节电动机、压缩机和其他电气设备的运行速度。

在实际应用中，变频器是变频技术的核心装置，而脉冲宽度调制（PWM）技术和正弦波脉宽调制（SPWM）技术是实现变频器控制的重要手段。

什么是PWM调制技术PWM调制技术通过控制脉冲信号的宽度，实现对输出电压的调节。

在变频技术中，PWM被广泛应用于变频器中，以控制电动机的速度和转矩输出。

通过改变脉冲信号的占空比（脉冲宽度与周期之比），可以实现对电动机的精确控制。

当需要增大输出电压时，增加脉冲信号的宽度；当需要减小输出电压时，减小脉冲信号的宽度。

这种方式使得电动机可以在不同负载条件下保持稳定的转速和扭矩输出。

同时，PWM调制技术还具有响应快、控制精度高、效率高等优点，被广泛应用于各种电力控制系统中。

PWM调制波形如图1所示：图1PWM调制波形PWM技术具有以下优点：高效性：由于PWM技术可以通过调整脉冲宽度来控制电机的输出电压和频率，因此可以实现电机在不同负载条件下的高效运行。

通过减小电机额定电压，PWM技术可以降低电机的功耗，提高整体效率。

精确控制：PWM技术具有响应速度快、控制精度高的特点。

通过微调脉冲宽度和周期，可以实现对电机转速和扭矩的精确调节，满足不同应用的需求。

减少机械冲击：PWM技术可以实现电机的软启动和软停止，减少了机械系统的冲击和磨损，延长了设备的使用寿命。

尽管PWM技术具有许多优点，但也存在一些局限性：谐波问题：PWM技术在产生脉冲信号时会引入谐波成分，可能对电力网络和其他设备造成干扰。

为了减少谐波，需要采取滤波和抑制措施，增加了系统的复杂性和成本。

开关损耗：PWM技术使用高频开关装置，开关的频繁操作会产生开关损耗。

这些损耗会转化为热能，需要适当的散热系统来冷却电路。

EMI干扰：由于高频开关操作，PWM技术可能会产生电磁干扰（EMI），对周围的电子设备和无线通信系统造成干扰。

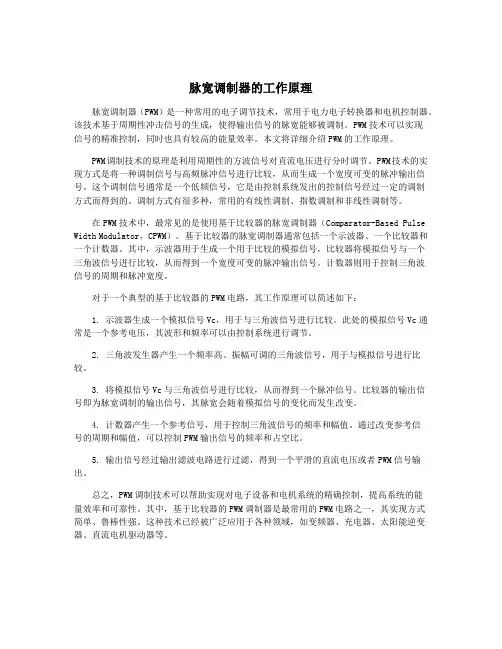

脉宽调制器的工作原理脉宽调制器（PWM）是一种常用的电子调节技术，常用于电力电子转换器和电机控制器。

该技术基于周期性冲击信号的生成，使得输出信号的脉宽能够被调制。

PWM技术可以实现信号的精准控制，同时也具有较高的能量效率。

本文将详细介绍PWM的工作原理。

PWM调制技术的原理是利用周期性的方波信号对直流电压进行分时调节。

PWM技术的实现方式是将一种调制信号与高频脉冲信号进行比较，从而生成一个宽度可变的脉冲输出信号。

这个调制信号通常是一个低频信号，它是由控制系统发出的控制信号经过一定的调制方式而得到的。

调制方式有很多种，常用的有线性调制、指数调制和非线性调制等。

在PWM技术中，最常见的是使用基于比较器的脉宽调制器（Comparator-Based Pulse Width Modulator，CPWM）。

基于比较器的脉宽调制器通常包括一个示波器、一个比较器和一个计数器。

其中，示波器用于生成一个用于比较的模拟信号，比较器将模拟信号与一个三角波信号进行比较，从而得到一个宽度可变的脉冲输出信号。

计数器则用于控制三角波信号的周期和脉冲宽度。

对于一个典型的基于比较器的PWM电路，其工作原理可以简述如下：1. 示波器生成一个模拟信号Vc，用于与三角波信号进行比较。

此处的模拟信号Vc通常是一个参考电压，其波形和频率可以由控制系统进行调节。

2. 三角波发生器产生一个频率高、振幅可调的三角波信号，用于与模拟信号进行比较。

3. 将模拟信号Vc与三角波信号进行比较，从而得到一个脉冲信号。

比较器的输出信号即为脉宽调制的输出信号，其脉宽会随着模拟信号的变化而发生改变。

4. 计数器产生一个参考信号，用于控制三角波信号的频率和幅值。

通过改变参考信号的周期和幅值，可以控制PWM输出信号的频率和占空比。

5. 输出信号经过输出滤波电路进行过滤，得到一个平滑的直流电压或者PWM信号输出。

总之，PWM调制技术可以帮助实现对电子设备和电机系统的精确控制，提高系统的能量效率和可靠性。

pwm控制的工作原理
PWM（脉宽调制）是一种控制信号的技术，它通过控制信号
的脉冲宽度的长短来实现对输出信号的调节。

PWM常用于控
制电机的速度、改变LED的亮度等电子设备中。

PWM的工作原理是根据输出信号的周期和脉冲宽度比例来控
制电路的开关状态。

具体步骤如下：
1. 设定周期：首先确定输出信号的周期，即一个完整的脉冲周期的时间。

2. 设定脉冲宽度：根据需要调节输出信号的幅度，即控制电路的开关状态的时间。

3. 脉冲生成：利用计时器或特殊的PWM芯片，根据设定的周
期和脉冲宽度来生成PWM信号。

4. 输出控制：将PWM信号通过电流放大器等电路输出给目标
设备，实现对设备的控制。

在PWM信号中，脉冲宽度占整个周期的比例决定了输出信号
的强度或工作状态。

脉冲宽度比例越大，输出信号越强；脉冲宽度比例越小，输出信号越弱。

优点是PWM控制方式可以实现模拟信号的输出，而不需要使
用模数转换器。

另外，由于脉冲宽度的变化可以通过改变开关频率来实现，因此PWM可以很好地适应不同频率范围的应用。

总之，PWM控制的工作原理是根据周期和脉冲宽度比例来控制输出信号的强度或工作状态，通过改变脉冲宽度比例来实现对电子设备的精确控制。

电力电子技术中的PWM变换器设计与应用电力电子技术作为一门重要的学科，近年来在能源转换和电力控制领域发挥着越来越重要的作用。

其中，PWM（脉宽调制）变换器作为一种常见的电力电子装置，具有广泛的应用范围。

本文将就PWM变换器的设计原理以及在电力电子技术中的应用进行探讨。

一、PWM变换器的设计原理PWM变换器是指能够将一个高频脉冲信号转换为模拟电压或电流信号的电路。

其设计原理基于脉宽调制技术，通过调节脉冲信号的高电平时间与低电平时间之比，来实现对输出信号的精确控制。

PWM变换器通常由一个比较器、一个参考信号源和一个可变的调制信号源组成。

在PWM变换器的设计过程中，首先需要确定输出信号的频率和波形要求。

然后选择适当的比较器和参考信号源。

比较器用来比较参考信号与可变调制信号的大小，输出高电平或低电平。

参考信号源则决定了脉冲信号的频率和基准。

最后，根据输出信号的要求选择适当的滤波器进行处理，以消除脉冲信号中的高频成分，得到所需的模拟电压或电流信号。

二、PWM变换器在电力电子技术中的应用1. 无线电频率调制解调器：PWM变换器可以将低频音频信号转换为高频调制信号，用于无线电频率调制解调器中。

例如，在调幅广播系统中，通过PWM变换器将音频信号转换为高频调制信号，从而实现广播信号的传输。

2. 数字电源控制器：PWM变换器在数字电源控制器中广泛应用。

数字电源控制器是一种通过数字信号控制输出电压或电流的器件，通过PWM变换器可以实现输出信号的精确调节。

例如，可将输入电压进行适当的处理，得到符合要求的输出电压，以供给数字设备的正常工作。

3. 交流电机驱动：PWM变换器在交流电机驱动系统中被广泛应用。

通过PWM变换器可以将直流电源转换为交流电源，并对其进行控制。

这种交流电机驱动系统不仅能提高电机的控制精度，还能降低能量损耗和噪声，提高系统的效率。

4. 可逆变换器：PWM变换器在可逆变换器中扮演着重要的角色。

可逆变换器是指将直流电能转换为交流电能，或将交流电能转换为直流电能的装置。

PWM脉宽测量转模拟信号电流电压4-20ma0-10 5v隔离转换变送器模块PWM信号，也就是脉冲宽度调制信号，PWM信号的频率是固定不变的，通过改变高电平的时间和低电平的时间来达到占空比的变化，0%~100%的占空比来代表信号。

常用的地方有LED灯光调节，比如深圳市的灯光秀项目，明暗调节，颜色调节等等都是通过PWM来实现的，也可以用在变频器控制，速度控制等其他地方，应用广泛。

0-10V信号和4-20mA等模拟信号在工业上应用很多，采集模拟信号的设备相当多，而采集PWM信号的设备很少，所以在需要采集PWM信号的场合建议使用深圳市贝福科技生产的IBF牌PWM转模拟量转换器。

精度高，转换速度快。

主要特性:>>精度等级：0.2级、0.5级。

产品出厂前已检验校正，用户可以直接使用>>辅助电源：5V/12V/15V/24VDC（范围±10%）>>PWM脉宽调制信号输入: 50Hz~100KHz>>输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力>>全量程范围内极高的线性度（非线性度<0.2%）>>标准DIN35 导轨式安装>>具有较强的抗电磁干扰和高频信号干扰能力应用：>>数字信号转模拟信号，DA变换>>隔离4-20mA或0-20mA信号传输>>工业现场特殊信号隔离及变换>>PWM信号长线无失真传输>>仪器仪表信号收发>>电力监控、医疗设备隔离>>变频器信号隔离采集>>PLC/FA 电机信号隔离控制>>脉宽测量产品选型表：DIN11 IBF – PWM□- P□- V/A□选型举例：例1：输入信号:100Hz PWM 供电电源:24V 输出信号:4-20mA 型号:DIN11 IBF PWM2-P1-A4例2：输入信号: 5KHz PWM 供电电源:12V 输出信号:0-10V 型号:DIN11 IBF PWM3-P2-V2例3：输入信号: 20KHz PWM 供电电源:24V 输出信号:4-20mA 型号:DIN11 IBFPWM4-P1-A4产品最大绝对额定值：Continuous Isolation V oltage（持续隔离电压）:3000VDCJunction Temperature（工作温度）:+85℃Storage Temperature （存贮温度）:+150℃Lead Temperature （焊接温度）:+300℃（10秒）电源电压范围：±10%Vin注意：如果超出上述范围，产品可能会引起永久性损坏。

pwm功率放大器工作原理
PWM（脉宽调制）功率放大器是一种将输入信号转换为输出信号的电子设备。

它通过控制输出信号的脉冲宽度来实现对信号的放大。

其工作原理如下：
1. 输入信号：PWM功率放大器接收来自信号源的输入信号。

这个信号可以是任意形式的模拟或数字信号。

2. 脉宽调制：输入信号通过PWM调制器，将其转换为一系列长度可调的脉冲信号。

脉冲的宽度由控制信号决定，通常是一个以固定频率运行的时钟信号。

3. 比较器：脉冲信号经过比较器，与一个参考信号进行比较。

比较器根据输入信号的幅值和参考信号的幅值之间的差异来确定输出信号的幅值。

4. 输出信号：根据输入信号的幅值和比较器的结果，PWM功率放大器会输出一系列带有不同幅值和宽度的信号脉冲。

这些信号脉冲通常被放大后驱动负载，如音频扬声器或电机。

在PWM功率放大器中，输出信号的幅值和宽度决定了输出功率的大小。

因此，通过调整脉冲的宽度和控制信号的大小，可以实现对输出信号的精确控制和放大。

综上所述，PWM功率放大器通过脉冲宽度调制的方式，将输
入信号转换为输出信号。

通过调整脉冲的宽度和控制信号的大小，可以实现对输出信号的放大和精确控制。

pwmdac原理pwmdac原理是指脉宽调制数字到模拟转换器的工作原理。

脉宽调制数字到模拟转换器（PWM DAC）是一种常用的数字信号处理技术，它可以将数字信号转换为模拟信号，并且可以根据输入的数字信号的脉宽来控制输出模拟信号的幅值。

在PWM DAC中，输入的数字信号是一个脉冲串，其中脉冲的宽度代表了输入信号的幅值。

PWM DAC通过对脉冲宽度进行测量和调整，将脉冲信号转换为对应的模拟信号。

PWM DAC的工作原理可以分为三个主要步骤：采样、量化和重建。

首先是采样过程。

输入的模拟信号首先经过一个采样器，将连续的模拟信号转换为离散的数字信号。

采样的频率决定了数字信号的分辨率，即数字信号的精度。

接下来是量化过程。

量化是将连续的信号离散化的过程，将每个采样值映射到一个离散的数值。

量化的精度决定了数字信号的动态范围，即数字信号能够表示的最大和最小值之间的差异。

最后是重建过程。

重建是将离散的数字信号转换为连续的模拟信号的过程。

在PWM DAC中，重建是通过对脉冲宽度进行测量和调整来实现的。

根据输入的数字信号的脉宽，PWM DAC会调整输出信号的幅值，从而实现模拟信号的重建。

PWM DAC的优点是可以实现高精度的模拟信号重建，并且具有良好的线性度和动态范围。

同时，PWM DAC的硬件实现相对简单，成本较低。

然而，PWM DAC也存在一些限制。

首先，由于数字信号是离散的，因此PWM DAC在处理高频信号时可能存在失真问题。

其次，PWM DAC的输出信号是脉冲信号，需要经过滤波器进行平滑处理才能得到理想的模拟信号输出。

总结起来，pwmdac原理是一种将数字信号转换为模拟信号的技术，通过对脉冲宽度进行测量和调整，实现模拟信号的重建。

它具有高精度、良好的线性度和动态范围等优点，但在处理高频信号和脉冲信号输出方面存在一定的限制。

变频器pwm控制的基本原理变频器（Variable Frequency Drive，简称VFD）是一种能够通过改变电机供电频率来实现对电机转速控制的设备。

其中，PWM （Pulse Width Modulation）脉宽调制技术是变频器实现对电机控制的基本原理。

PWM脉宽调制技术是一种通过改变电压的占空比来实现对电机转速的控制方法。

在PWM控制中，控制器会根据需要的电机转速，通过调整输出信号的占空比来改变电机的输出功率。

占空比即高电平信号的持续时间与一个周期的时间之比。

通过调整占空比，可以改变电机的平均电压，进而控制电机的转速。

实际上，PWM脉宽调制技术是将输入电压转换为一个高频脉冲信号的方法。

这个高频脉冲信号的占空比可以通过改变PWM控制器的输出信号的高电平时间来实现。

在控制器中，通过比较电压参考信号和三角波信号，生成一个高低电平不断变化的PWM信号。

这个PWM信号经过放大后，供给给电机，从而实现电机的转速控制。

PWM脉宽调制技术的优点是能够在不改变电压幅值的情况下，通过改变占空比来控制电机转速。

这种方法可以在电机运行时提供最大的电压和电流，从而提高电机的输出功率。

同时，由于PWM脉冲信号的频率很高，电机会感受不到电压的突变，减少了能源的浪费和电机的损耗。

通过PWM脉宽调制技术，变频器可以实现对电机的精确控制，从而适应不同的工作需求。

在实际应用中，可以通过调节PWM信号的占空比来改变电机的转速，实现电机的正转、反转、加速、减速等操作。

同时，PWM脉宽调制技术还可以实现对电机的过载保护、启动和停止控制，提高了电机系统的可靠性和安全性。

PWM脉宽调制技术作为变频器控制电机转速的基本原理，通过改变电压信号的占空比来实现对电机的精确控制。

这种技术不仅能够提高电机的输出功率，还能适应不同的工作需求，实现多种操作模式。

通过PWM脉宽调制技术，变频器为电机系统的高效运行提供了关键的支持。

d类放大器工作原理一、引言D类放大器是一种高效率的放大器，其在音频放大、功率放大等领域有着广泛的应用。

本文将详细介绍D类放大器的工作原理，帮助读者更好地理解这一技术。

二、D类放大器的基本原理D类放大器，全称为“数字式放大器”，其工作原理是通过将输入信号转换为数字信号，并在输出端通过开关控制的方式将数字信号转换为模拟信号，从而实现放大功能。

三、D类放大器的工作流程1. 输入信号采样：D类放大器首先对输入信号进行采样，将连续的模拟信号转换为离散的数字信号。

常用的采样方式有脉冲编码调制（PCM）和脉冲密度调制（PDM）。

2. 数字信号处理：经过采样后，数字信号需要进行处理，以满足放大器对信号的要求。

这一步骤包括数字滤波、数模转换、数据格式转换等。

3. 脉宽调制：在D类放大器中，脉宽调制（PWM）是关键步骤。

PWM 通过调整脉冲的宽度和周期，来控制输出信号的幅值。

脉宽调制一般采用比较器和三角波发生器来实现。

4. 输出滤波：由于PWM输出的信号是脉冲信号，需要通过输出滤波电路进行滤波，以去除脉冲信号中的高频成分，得到平滑的模拟输出信号。

5. 输出级驱动：经过滤波后的信号会经过输出级驱动，驱动输出级工作。

输出级通常采用功率MOS管来实现，其具有高功率、低失真等优点。

6. 反馈控制：D类放大器通常采用反馈控制方式，来控制输出信号的准确度和稳定性。

反馈控制一般通过比较器、误差放大器和低通滤波器等元件组成。

四、D类放大器的优点1. 高效率：D类放大器的功率转换效率可以达到90%以上，远高于传统的A类、B类放大器。

2. 低功耗：由于高效率的特性，D类放大器在工作时能够节省大量电能，从而降低功耗。

3. 小尺寸：D类放大器由于功率转换效率高，散热要求低，因此可以设计更小巧的尺寸。

4. 低失真：D类放大器通过PWM控制输出信号的幅值，可以避免传统放大器中的交叉失真和切换失真问题，从而实现更低的失真率。

五、D类放大器的应用领域1. 音频放大：D类放大器在音响、功放等领域得到广泛应用，其高效率和低功耗的特性使其成为音频放大器的首选。

PWM的基本原理及其应用实例1. PWM的基本原理脉宽调制（PWM），是一种电脉冲宽度变化的模拟调制技术。

它通过改变电信号脉冲的宽度，来传递模拟信号。

PWM的基本原理可以总结如下：•脉冲宽度调制： PWM信号的基本特点是强度恒定，即信号的幅度不变，只是脉冲的宽度发生变化。

•周期和频率： PWM信号由一个周期组成，周期是两次信号脉冲的时间间隔。

频率是每秒钟的周期数，常用单位为赫兹（Hz）。

•占空比： PWM信号的占空比是指高电平占一个周期时间的比例。

通常用百分比来表示。

•模拟信号传输： PWM信号通过改变脉冲的宽度来传输模拟信号。

脉冲宽度越宽，表示模拟信号的幅度越大；脉冲宽度越窄，表示模拟信号的幅度越小。

脉宽调制的过程中，通常使用一个可调节占空比的计时器来实现。

通过改变计时器的计数值，可以改变脉冲的周期和宽度，从而实现对PWM信号的调节。

2. PWM的应用实例PWM技术在许多领域都有广泛的应用。

以下是几个常见的应用实例：2.1 电机控制PWM技术在电机控制中起到关键作用。

通过调整PWM信号的占空比，可以控制电机的转速和转向。

具体应用如下：•电机驱动： PWM信号用于驱动直流电机、步进电机和无刷直流电机等。

通过改变PWM信号的占空比，可以控制电机的速度。

•电机方向：通过将两个PWM信号交替使用，可以控制电机的正反转。

2.2 照明控制PWM技术在照明控制中也有着广泛的应用。

通过调整PWM信号的占空比和频率，可以实现灯光的亮度和颜色调节。

具体应用如下：•LED调光： PWM信号用于调节LED灯的亮度。

通过改变PWM信号的占空比，可以调整LED灯的亮度。

•RGB灯控制： PWM信号用于控制RGB灯的颜色。

通过改变不同PWM信号的占空比，可以实现对各个颜色通道的控制。

2.3 电源变换器PWM技术在电源变换器中也有着重要的应用。

通过调整PWM信号的占空比和频率，可以实现电源的高效变换和稳定输出。

具体应用如下：•DC-DC变换器： PWM信号用于控制DC-DC变换器的输出电压。

谈谈PFM(脉冲频率调制)与PWM(脉冲宽度调制)谈谈PFM(脉冲频率调制)与PWM(脉冲宽度调制)做电源设计的应该都知道PWM 和PFM 这两个概念开关电源的控制技术主要有三种：(1)脉冲宽度调制(PWM)；(2)脉冲频率调制(PFM)；(3)脉冲宽度频率调制(PWM-PFM)．PWM：（pulse width modulation）脉冲宽度调制脉宽调制PWM是开关型稳压电源中的术语。

这是按稳压的控制方式分类的，除了PWM型，还有PFM型和PWM、PFM混合型。

脉宽宽度调制式（PWM）开关型稳压电路是在控制电路输出频率不变的情况下，通过电压反馈调整其占空比，从而达到稳定输出电压的目的。

PFM：（Pulse frequency modulation) 脉冲频率调制一种脉冲调制技术，调制信号的频率随输入信号幅值而变化，其占空比不变。

由于调制信号通常为频率变化的方波信号，因此，PFM也叫做方波FMPWM是频率的宽和窄的变化,PFM是频率的有和无的变化, PWM是利用波脉冲宽度控制输出,PFM是利用脉冲的有无控制输出.其中PWM是目前应用在开关电源中最为广泛的一种控制方式，它的特点是噪音低、满负载时效率高且能工作在连续导电模式，现在市场上有多款性能好、价格低的PWM集成芯片，如UCl842／2842／3842、TDAl6846、TL494、SGl525／2525／3525等；PFM具有静态功耗小的优点，但它没有限流的功能也不能工作于连续导电方式，具有PFM功能的集成芯片有MAX641、TL497等；PWM-PFM 兼有PWM和PFM的优点。

DC/DC变换器是通过与内部频率同步开关进行升压或降压，通过变化开关次数进行控制，从而得到与设定电压相同的输出电压。

PFM控制时，当输出电压达到在设定电压以上时即会停止开关，在下降到设定电压前，DC/DC变换器不会进行任何操作。

但如果输出电压下降到设定电压以下，DC/DC变换器会再次开始开关，使输出电压达到设定电压。

pwm调节电压原理
PWM调节电压原理是通过对电源的开关进行控制来调节输出电压的一种方法。

具体原理如下：
1. PWM（脉宽调制）信号产生：通过控制器（如微处理器、微控制器或专用PWM控制芯片）产生一个高频的、固定频率的方波信号。

方波信号的频率通常在几十kHz至几百kHz之间。

2. 脉宽调制：根据所需要的输出电压来调整方波信号中的脉冲宽度。

即通过改变高电平的持续时间，实现输出电压的调节。

脉冲宽度与输出电压的比例关系是可调的。

3. 控制开关：将脉宽调制后的信号输入到一个或多个开关管（如晶体管、MOS管、IGBT等）进行控制。

当脉冲信号为高电平时，开关管导通，相应地，输出电压也为高电平。

当脉冲信号为低电平时，开关管截止，输出电压为低电平。

通过改变开关管的导通比例，即脉冲信号的占空比，可以调整输出电压的大小。

4. 滤波：由于PWM信号是一个方波，其频率非常高，因此需要对其进行滤波处理，以去除高频成分。

通常采用电容滤波或电感滤波的方式，将方波信号转换为平滑的直流信号。

5. 输出电压调节：根据PWM信号的脉冲宽度和滤波后的输出信号，通过反馈控制系统实时监测输出电压并与设定值进行比
较，通过调节PWM信号的占空比，使输出电压逐步趋向于设定值。

脉宽调制控制卡（EDPF-PWM）1.1 概述EDPF－PWM是EDPF分布式高速智能测控网络中的脉宽调制控制卡，它在一个模块上实现4个伺服放大器的功能，且能对输出脉冲信号进行调制，以便更好地对执行机构进行精确定位，从而使整个控制回路达到良好的控制品质。

模块前4个通道为AI（用于位置反馈的输入），后8个通道为DO，分别输出4个脉冲调宽信号。

对于输入模拟量AI，A/D采集为单双极性，输入幅度为10V，AI输入方式也有三种：（1）直流电压信号（2）直流电流信号（3）变送器信号，具体设置方法见后面主板操作使用说明，基本同于AI模块。

PWM模块可以设定的周期范围为：0～200Hz。

同时可以对输出脉冲设置任意的占空比。

八路开关量（双冗余）输出有两种方式：①有源输出，②无源输出，输出常态为常开。

同样，PWM模块同EDPF测控网络实现了严格的电气隔离，使PWM模块处于浮空状态，有效地防止了各种模块之间、模块与网络之间的共地干扰，PWM模块输入输出通道之间以及同模块的核心部分CPU和外围电路，也实现了严格的电气隔离，保证了CPU在恶劣环境下，仍能长期稳定工作，使上位机很容易诊断到现场故障及意外情况。

技术指标:·输入通道数：4路模拟量输入·输出通道数：8路开关量输出（双冗余）·模拟量AI输入范围：a．0～5Vb.0～10V·A/D采样精度:<0.1%·A/D分辨率:12位·DO输出方式选择:a．有源:+24V或0Vb.无源:继电器干结点·DO输出常态:断开·继电器干接点指标：接点接触电阻：≤50mΩ接点开关电压：DC≤110VAC≤125V接点开关电流：30V（DC）≤1A110V（DC）≤0.3A125V（AC）≤0.5A接点闭合时间：≤2mS接点断开时间：≤2mS接点隔离电压：≤1500V·通道隔离电压：≤1500V1.2 模块使用说明1.2.1信号输入输出端子1.2.2模拟量AI输入方式选择拨码开关SW1～SW4分别对应4通道，其状态由各自通道输入特征决定，三种拨码开关状态如下：★在连接变送器时，由内部提供＋24V输入信号，变送器的正端接信号的负端，变送器的负端接信号的正端，与正常情况下相反。
