第4单元：实训- 无线组网教学内容

无线网络组建实训报告一、实训目的和意义无线网络是当今社会中最常见的网络类型之一，具有广泛的应用和推广前景。

本次实训旨在通过搭建无线网络环境，掌握无线网络的原理、配置和管理方法，使学生能够深入了解无线网络的工作原理和应用，并且能够独立部署和管理无线网络。

二、实训内容本次实训包括无线网络设备的购买、无线AP（Access Point，接入点）的配置、网络安全设置和无线网络管理等内容。

1.设备购买：首先，我们需要购买无线路由器、无线AP以及相关的网络设备。

选择适合的设备能够提高无线网络的性能和稳定性。

2.AP配置：选择合适的无线AP位置，将其连接到互联网入口设备，按照设备说明书的指导进行基本设置，包括网络名称（SSID）、安全设置、密码等。

3.网络安全设置：为了保护无线网络的安全，我们需要设置无线网络的加密方式和密码，控制访问权限，并避免外部恶意用户的入侵。

4.无线网络管理：通过使用管理软件或浏览器界面，对无线网络进行管理和监控，包括查看无线客户端数量、访问权限控制、网络流量统计等。

三、实训步骤1.设备购买：在实训开始前，我们要根据实际需求和预算购买所需要的无线网络设备。

2.AP配置：将无线AP设备安装在合适的位置，连接到互联网入口设备，然后根据设备说明书进行基本配置，例如设置网络名称（SSID）、选择加密方式和设置密码等。

3. 网络安全设置：在无线AP上设置WPA2-PSK（Wi-Fi Protected Access 2-Pre-Shared Key）加密，选择一个强密码，并配置访问控制列表（ACL）以控制无线客户端的接入。

4.无线网络管理：使用管理软件或浏览器界面登录到无线AP，可以查看无线客户端数量、设置访问权限、进行网络流量统计等管理操作。

四、实训心得及体会通过本次实训，我们对无线网络的工作原理和配置方法有了更加清晰的认识。

在课堂上学到的理论知识通过实际操作得以巩固，并且我们还学到了实际购买设备、设置无线网络的经验和技巧。

无线实训报告总结
一、实训目标
本次无线实训的目标是掌握无线网络的基本原理、无线网络的组网方式以及无线网络的安全配置。

通过实训，使我们能够在实际操作中深入理解无线网络的相关知识，提高解决实际问题的能力。

二、实训内容
在本次实训中，我们主要进行了以下几个方面的学习与实践：
1. 无线网络基础知识：包括无线网络的定义、分类、拓扑结构等。

2. 无线设备配置：包括无线路由器、无线AP、无线网卡等设备的配置方法。

3. 无线网络安全性配置：包括WEP、WPA、WPA2等加密方式的配置，以及MAC地址过滤、SSID隐藏等安全策略的实施。

4. 无线网络故障排除：通过模拟实际应用场景，学习如何诊断和解决无线网络故障。

三、实训过程
在实训过程中，我们首先通过理论学习了解了无线网络的原理和基础知识。

随后，在实验室环境下，我们分组进行了无线设备的配置实践。

在实践中，我们遇到了许多问题，如无线信号弱、连接不稳定等，但在指导老师的帮助下，我们逐一解决了这些问题。

最后，我们还进行了无线网络的安全配置和故障排除模拟演练。

四、实训总结
通过本次实训，我对无线网络有了更深入的理解，掌握了无线设备的配置方法，学会了实施各种无线网络安全策略，提高了解决实际问题的能力。

同时，我也认识到了无线网络在实际应用中的重要性，以及保证网络安全稳定的重要性。

在未来的学习和工作中，我将继续深入学习无线网络相关知识，提高自己的技能水平。

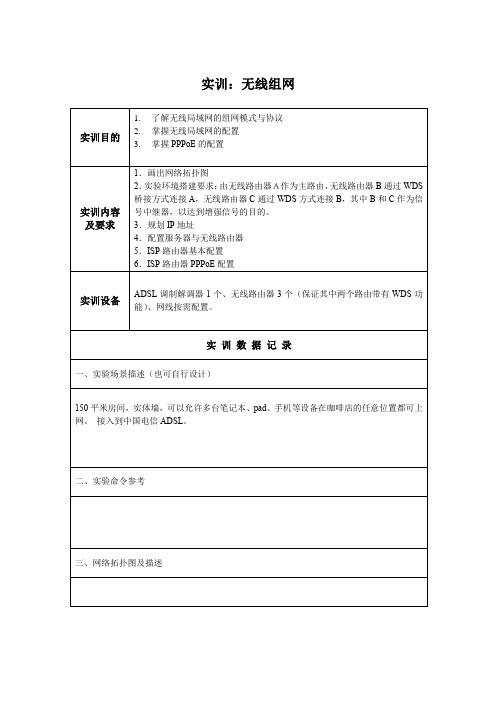

实训：无线组网
二、实验命令参考
三、网络拓扑图及描述：
在“无线设置”——“无线安全设置”中设置无线信号加密信息
记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。

二、无线路由器A设置。

1.修改LAN口IP地址。

在网络参数-LAN口设置中，修改IP地址和B路由器不同（防止IP地址冲突），如，保存，路由器会自动重启。

[
2.启用WDS功能。

重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器A，在无线设置-基本设置中勾选“开启WDS”。

大家注意这里的SSID跟B路由器的是不一样的，当然也可以设置成相同的，这样你在这三个路由器覆盖范围内可以漫游，也就是说只要你在这个范围内随意一点连上了网，到这个范围内的另一点也能上网,不用重新连接,重新输入SSID很方便形象的说就是三个路由器组成了一个相同的大网。

设置。

点击“扫描”，搜索周围无线信号。

/
在扫描到的信号列表中选择B路由器SSID号，如下图中TP-LINK_841_B,点击“连接”。

将信道设置成与B路由器信道相同。

设置加密信息和B路由器相同，“保存”。

;
4.关闭DHCP服务器。

在DHCP服务器中，选择“不启用”，“保存”，重启路由器。

实训成绩：指导教师签名：实训日期：。

《计算机网络实训教程（组网技术）》课程实验大纲编制说明计算机网络技术课程是按照网络安全与执法专业（本科）培养方案要求开设的专业主干课程，主要内容涵盖了计算机网络概述、计算机网络协议与体系结构、物理层基础与应用、数据链路层基础与应用、网络层基础与应用、传输层基础与应用、应用层基础与应用、网络设备应用技术、建立网络基础服务系统、公安计算机网络基础等。

通过本课程，要求学生了解网络相关的基本概念、计算机网络协议、网络系统的分层体系结构、以太网标准、传输层协议的作用；掌握数据通信的基础知识、局域网的工作原理、TCP/IP网络的核心技术、TCP/IP 网络的应用、网络的主要设备的应用、网络常见的基础服务子系统的实现技术等。

本实训课程是结合课本中所讲知识，让学生通过实践操作，了解和掌握课本中讲到的知识。

一、课程代码：二、课程名称：计算机网络实训教程（组网技术）三、课程类型：专业教育模块课程四、适用对象：网络安全与执法专业（本科）五、课程学时：60六、教学内容：实训项目一网络常用软件介绍目的：掌握CuteFTP、Serv-U、Wireshartk的基本使用方法。

内容：1、利用CuteFTP访问FTP站点。

2、利用Serv-U配置FTP站点。

3、利用Wireshark对网络包进行分析。

条件：计算机、多媒体教学系统、实训场所组织：1、教师讲解；2、学员根据老师讲解，按照试验报告完成试验，教师点评。

作业：学生提交实训小结思考和总结在你的主机上运行Wireshark，然后登陆你的邮箱，查看你的用户ID和密码是如何传送到邮件服务器的。

实训项目二双绞线的制作方法1、了解标准568A和568B网线的线序。

2、掌握直通双绞线、交叉双绞线的制作方法。

3、掌握剥线/压线钳和普通网线测试仪的使用方法。

4、掌握双绞线连通性的测试方法。

内容：1、熟悉网络机房环境。

2、一般双绞线和交叉双绞线的制作方法。

3、测试一般双绞线的连通性。

条件：计算机、双绞线、交换机、实训场所组织：1、学员分组观摩实训场所配置情况；2、教师讲解；3、学员给出网络拓扑结构示意图，教师点评。

实训：无线组网
无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。

在“无线设置”——“无线安全设置”中设置无线信号加密信息
记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。

二、无线路由器A设置。

1.修改LAN口IP地址。

在网络参数-LAN口设置中，修改IP地址和B路由器不同（防止IP地址冲突），如19
2.168.1.2，保存，路由器会自动重启。

2.启用WDS功能。

重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器A，在无线设置-基本设置中勾选“开启WDS”。

大家注意这里的SSID跟B路由器的是不一样的，当然也可以设置成相同的，这样你在这三个路由器覆盖范围内可以漫游，也就是说只要你在这个范围内随意一点连上了网，到这个范围内的另一点也能上网,不用重新连接,重新输入SSID很方便形象的说就是三个路由器组成了一个相同的大网。

3.WDS设置。

点击“扫描”，搜索周围无线信号。

在扫描到的信号列表中选择B路由器SSID号，如下图中TP-LINK_841_B,点击“连接”将信道设置成与B路由器信道相同。

设置加密信息和B路由器相同，“保存”。

4.关闭DHCP服务器。

在DHCP服务器中，选择“不启用”，“保存”，重启路由器。

无线路由器A配置完成。

此时无线路由器A与无线路由器B已成功建立WDS。

三、无线路由器C设置。

设置的方法跟路由器A配置相同（IP地址必须与路由器A、B以及网络中的其它计算机不能相同，否则会造成IP冲突计算机无法上网）。

实训五使用宽带路由器接入I n t e r n e t1、实训的目的（1）了解各种品牌和型号的宽带路由器。

（2）了解宽带路由器工作原理及其相关概念。

（3）掌握配置宽带路由器网络参数的方法，使各计算机能接入I n t e r n e t；（4）掌握宽带路由器其他相关参数的配置，对其D H C P服务器、转发规则、安全等方面进行配置。

2、实训器件及工具（1）宽带路由器1台（2）计算机4台（3）网线若干条（4）接入I n t e r n e t的网络环境3、实验拓扑4、实训的步骤（需大家来补充详细步骤）（1）按拓扑图来连接网络设备；（2）对宽带路由器进行复位，恢复出厂设置；出厂设置为：（3）对P C机进行设置，在P C机上登录宽带路由器管理界面，对其网络参数进行设置I P地址子网掩码网关P C宽带路由器I P地址子网掩码默认网关D N S服务器W A N口参数L A N口参数（4）修改所有P C机配置，使其共享上网I P地址子网掩码默认网关D N S服务器P C1P C2P C 3P C4（5）启用宽带路由器的D H C P服务器地址池网关D N S s e r v e rD H C P（4）修改P C机配置，使用自动获取I P地址，接入I n t e r n e tI P地址子网掩码默认网关D N S服务器P C1P C2P C3P C45、进一步的思考和分析（1）修改宽带路由器LAN口参数，PC机的参数修改吗，如果改，应如何改？（2）请比较路由器与交换机的区别。

6、实训的感想。

【实训1.2】无线局域网组网一、实训目的1. 掌握无线路由器的配置2. 理解无线网络接入安全模式二、实训逻辑图图1.2-1 无线网实训逻辑图三、实训内容及步骤1．搭建网络拓扑，将无线路由器添加到网络中。

单击设备管理器中的Wireless Devices（无线设备），选择WRT300N，如图1.2-2所示，将该设备添加到两PC 之间，如图1.2-1所示。

图1.2-2 添加无线设备2．配置设备显示名称并连接网络。

单击WRT300N路由器，选择Config（配置）选项卡并将显示名称设置为WRS2，如图1.2-3、图1.2-4所示。

图1.2-3 配置无线设备名称图1.2-4 连接网络设备3．配置Setup（设置）选项卡中的选项（1）将Internet 连接类型设置为静态IP，配置无线路由器WRS2 的Internet网络地址、子网掩码和默认网关●单击WRS2路由器，然后选择GUI 选项卡。

●在WRS2路由器的Setup（设置）屏幕中，找到Internet Setup（Internet 设置）下的Internet Connection Type（Internet 连接类型）选项。

单击下拉菜单并从列表中选择Static IP（静态IP）。

●将Internet IP 地址设置为172.16.1.2、子网掩码设置为255.255.255.0、默认网关设置为172.16.1.1。

注意：在家庭或小型企业网络中，通常由ISP 通过DHCP 分配此Internet IP 地址。

配置如图1.2-5所示：图1.2-5 无线路由器Internet连接配置4．配置无线路由器局域网接口参数并保存。

●在Setup（设置）屏幕中，向下滚动到Network Setup（网络设置）。

对于Router IP（路由器IP）选项，将IP 地址设置为192.168.0.1，子网掩码设置为255.255.255.0。

●在DHCP Server Setting（DHCP 服务器设置）中，确保已启用DHCP 服务器。

实训：无线组网
无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。

在“无线设置”——“无线安全设置”中设置无线信号加密信息
记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。

二、无线路由器A设置。

1.修改LAN口IP地址。

在网络参数-LAN口设置中，修改IP地址和B路由器不同（防止IP地址冲突），如19
2.168.1.2，保存，路由器会自动重启。

2.启用WDS功能。

重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器A，在无线设置-基本设置中勾选“开启WDS”。

大家注意这里的SSID跟B路由器的是不一样的，当然也可以设置成相同的，这样你在这三个路由器覆盖范围内可以漫游，也就是说只要你在这个范围内随意一点连上了网，到这个范围内的另一点也能上网,不用重新连接,重新输入SSID 很方便形象的说就是三个路由器组成了一个相同的大网。

3.WDS设置。

点击“扫描”，搜索周围无线信号。

在扫描到的信号列表中选择B路由器SSID号，如下图中TP-LINK_841_B,点击“连接”。

将信道设置成与B路由器信道相同。

设置加密信息和B路由器相同，“保存”。

4.关闭DHCP服务器。

在DHCP服务器中，选择“不启用”，“保存”，重启路由器。

无线路由器A配置完成。

此时无线路由器A与无线路由器B已成功建立WDS。

计算机⽹络实训教程（组⽹技术）实训⼤纲+实训内容《计算机⽹络实训教程（组⽹技术）》课程实验⼤纲编制说明计算机⽹络技术课程是按照⽹络安全与执法专业（本科）培养⽅案要求开设的专业主⼲课程，主要内容涵盖了计算机⽹络概述、计算机⽹络协议与体系结构、物理层基础与应⽤、数据链路层基础与应⽤、⽹络层基础与应⽤、传输层基础与应⽤、应⽤层基础与应⽤、⽹络设备应⽤技术、建⽴⽹络基础服务系统、公安计算机⽹络基础等。

通过本课程，要求学⽣了解⽹络相关的基本概念、计算机⽹络协议、⽹络系统的分层体系结构、以太⽹标准、传输层协议的作⽤；掌握数据通信的基础知识、局域⽹的⼯作原理、TCP/IP⽹络的核⼼技术、TCP/IP ⽹络的应⽤、⽹络的主要设备的应⽤、⽹络常见的基础服务⼦系统的实现技术等。

本实训课程是结合课本中所讲知识，让学⽣通过实践操作，了解和掌握课本中讲到的知识。

⼀、课程代码：⼆、课程名称：计算机⽹络实训教程（组⽹技术）三、课程类型：专业教育模块课程四、适⽤对象：⽹络安全与执法专业（本科）五、课程学时：60六、教学内容：实训项⽬⼀⽹络常⽤软件介绍⽬的：掌握CuteFTP、Serv-U、Wireshartk的基本使⽤⽅法。

内容：1、利⽤CuteFTP访问FTP站点。

2、利⽤Serv-U配置FTP站点。

3、利⽤Wireshark对⽹络包进⾏分析。

条件：计算机、多媒体教学系统、实训场所组织：1、教师讲解；2、学员根据⽼师讲解，按照试验报告完成试验，教师点评。

作业：学⽣提交实训⼩结思考和总结在你的主机上运⾏Wireshark，然后登陆你的邮箱，查看你的⽤户ID和密码是如何传送到邮件服务器的。

实训项⽬⼆双绞线的制作⽅法1、了解标准568A和568B⽹线的线序。

2、掌握直通双绞线、交叉双绞线的制作⽅法。

3、掌握剥线/压线钳和普通⽹线测试仪的使⽤⽅法。

4、掌握双绞线连通性的测试⽅法。

内容：1、熟悉⽹络机房环境。

2、⼀般双绞线和交叉双绞线的制作⽅法。

[SwitchB-GigabitEthernet0/0/1] quit[SwitchB] interface gigabitethernet 0/0/2[SwitchB-GigabitEthernet0/0/2] port link-type trunk[SwitchB-GigabitEthernet0/0/2] port trunk allow-pass vlan 100 101 [SwitchB-GigabitEthernet0/0/2] quit[SwitchB] interface gigabitethernet 0/0/3[SwitchB-GigabitEthernet0/0/3] port link-type trunk[SwitchB-GigabitEthernet0/0/3] port trunk allow-pass vlan 101[SwitchB-GigabitEthernet0/0/3] quit# 配置Router的接口GE1/0/0加入VLAN101，创建接口VLANIF101并配置IP地址为10.23.101.2/24。

<Huawei> system-view[Huawei] sysname Router[Router] vlan batch 101[Router] interface gigabitethernet 1/0/0[Router-GigabitEthernet1/0/0] port link-type trunk[Router-GigabitEthernet1/0/0] port trunk allow-pass vlan 101[Router-GigabitEthernet1/0/0] quit[Router] interface vlanif 101[Router-Vlanif101] ip address 10.23.101.2 24[Router-Vlanif101] quit2.配置AC与其它网络设备互通说明：如果AC直接连接AP，需要在AC直连AP的接口上配置缺省VLAN为管理VLAN100。
