HFSS Introduction

参数设置
根据具体问题和模型特点，合理设置求解器参数， 如网格划分精度、收敛标准、迭代次数等。这些参 数的设置直接影响求解结果的准确性和计算资源的 消耗。
频率扫描和参数扫描设置
频率扫描
通过设置扫描频率范围和步长，可以 分析模型在不同频率下的性能表现。 频率扫描有助于了解模型的频域特性 和谐振点等信息。
04
结果分析与优化调 整
微带天线辐射特性分析
01
02
03
04
微带天线基本结构与工 作原理
辐射特性参数定义及计 算方法
HFSS仿真模型建立与求 解设置
辐射特性结果展示与讨 论
天线阵列综合与优化方法探讨
01
02
03
04
天线阵列基本概念及布阵方式
阵列综合方法介绍与比较
优化算法在天线阵列设计中的 应用
HFSS在天线阵列综合中的实 践案例
HFSS在雷达系统中的应用
阐述使用HFSS进行雷达系统微波组件设计的方法和步骤，包括天线设计、收发模块仿 真等。
应对策略与实例分析
分享针对雷达系统微波组件设计挑战的应对策略，并结合实际工程案例进行分析和讨论 ，如高性能天线设计、低噪声放大器优化等。
06
高级功能应用与拓展学习建议
Chapter
时域仿真功能介绍及案例分析
HFSS仿真分析
阐述使用HFSS对耦合器和功分器进行仿真分析 的方法和步骤，包括模型建立、激励设置、求解 和后处理等。
优化策略
提供针对耦合器和功分器性能优化的有效策略， 如结构优化、材料选择、电磁场调控等。
传输线效应在微波器件中的影响研究
传输线效应概述
简要介绍传输线效应的概念及其 在微波器件中的重要性，包括微 带线、共面波导等传输线的特性

2020/1/10
19
几何变换【Edit】【Arrange】/【Duplicate】 平移Move：沿指定矢量线移动至新位置； 旋转Rotate：沿指定坐标轴转动； 镜像移动Mirror：移动物体至指定平面的镜像 位置； 沿线复制Along line：沿指定矢量线复制模型； 绕轴复制Along Axis：沿指定坐标轴复制模型； 镜像复制：沿指定镜面复制模型；
2020/1/10
23
（3）分配边界条件 天线处在空气中，新建一个空气块包围住天线，作为求解电磁场的空间，在空气块表面设置“辐射边界条件”，模拟开放的自由空间，常用于天线分析。 注：为保证计算准确度，辐射边界距离辐射体不小于1/4工作波长。
2020/1/10
24
2020/1/10
25
选中空气块： 【HFSS】【Boundaries】【Assign】 【Radiation】 Name项自己命名或者直接采用默认。
47
2020/1/10
48
2.2 HFSS使用介绍
2020/1/10
15
3.举例说明---通道机磁场分布
2020/1/10
16
1.启动软件，新建设计工程；注：“另存为”路径名不要带汉字
2020/1/10
17
2.选择求解类型；【HFSS】【Solution Type】 Driven ModalDriven Modal模式驱动求解类型：计算无源、高频结构的S参数时可选此项，如微带、波导、传输线结构；Driven Terminal终端驱动求解类型：计算多导体传输线端口的S参数，由终端电压和电流描述S矩阵；Eigemode本征模求解类型：主要用于谐振问题的设计，计算谐振结构的频率和场分布、谐振腔体的无载Q值。

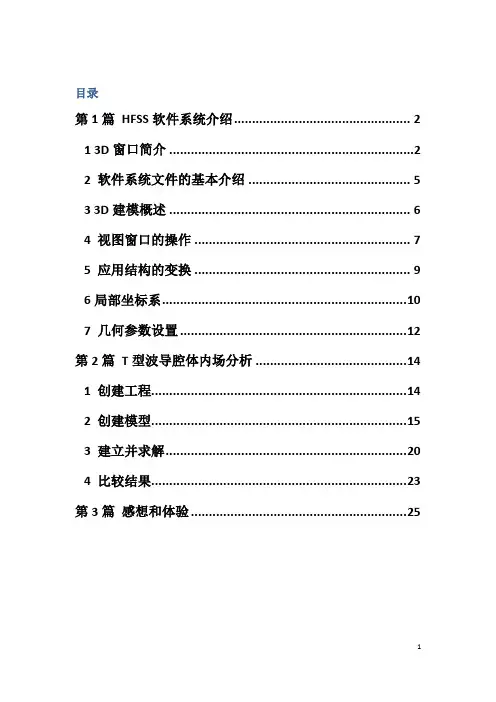

目录第1篇HFSS软件系统介绍 (2)1 3D窗口简介 (2)2 软件系统文件的基本介绍 (5)3 3D建模概述 (6)4 视图窗口的操作 (7)5 应用结构的变换 (9)6局部坐标系 (10)7 几何参数设置 (12)第2篇T型波导腔体内场分析 (14)1 创建工程 (14)2 创建模型 (15)3 建立并求解 (20)4 比较结果 (23)第3篇感想和体验 (25)第1篇HFSS软件系统介绍HFSS（High Frequency Structrue Simulator）软件由美国Ansoft公司开发，是三维电磁场仿真软件。

它应用切向矢量有限元法，可求解任意三维射频、微波器件的电磁场分布，计算由于材料和辐射带来的损耗。

可直接得特征阻抗、传播系数、S参数及电磁场、辐射场、天线方向图、特定吸收率等结果。

广泛地应用于天线、馈线、滤波器、多工器、功分器、环行器、光电器件、隔离器的设计和电磁兼容、电磁干扰、天线布局和互耦等问题的计算。

1 3D窗口简介Ansoft HFSS 3D 模型编辑器使用简便、灵活，并具有全参数化建模的强大功能，无需编辑复杂的宏/模型来实现。

在此主要介绍HFSS 的3D 建模过程。

通过对这些基本概念的理解，我们可以快速利用3D 参数建模器提供的所有特色功能。

HFSS软件的3D界面如下图所示：1.1 主菜单与工具条主菜单在软件主窗口的顶部，包括File、Edit、Project、Draw、3D Modeler、HFSS、Tools、Window、Help这些下拉菜单。

工具条在主菜单的下一行，是一些常用设置的图标。

1.2 工程树工程树包括所有打开的HFSS工程文件，每个工程文件一般包括几何模型、模型的边界条件、材料定义、场的求解、后处理信息等。

工程树中第一个节点是工程的名称，默认名一般为Project n，n代表当前加入的第n个设计，在该节点下包括模型的所有特定数据。

包括：Model:建立的模型。

打开新项目并运行模拟器
新建项目 eigen 仍需在 Project 模块中选定。（如果不这样，将指针指向 它并单击左键。） ¾ 运行 Ansoft HFSS： z 从 Project 块中选择 Open. 出现执行命令窗口，如下图所示：
执行命令窗口概观
执行命令窗口是创建和求解模型问题每一步的入门。每一个模块的选择 都是通过执行命令窗口，并且每一步结束后，软件又把你领回这个窗口。而 且观察解的过程也是通过这个窗口。执行命令窗口分为两部分：命令区和显 示区。
当画出结构，明确每一个物体的介质参数，建立端口标识，源或者具体 的表面特征时，本系统可以产生必要的场解。当你建立一个问题时，Ansoft HFSS 可以允许你指定一个频段内的一个或几个频率点。
Ansoft HFSS 可以有效的运行在 UNIX 工作站和 PC 机的 WINDOWS 下。
有限元法
下面显示为一个由模拟器建立的样本结构。这个混合接头的特征是信号 从端口 1 平均耦合到 2、3 端口，不耦合到 4 端口。
在 Ansoft HFSS，这个几何结构自动被剖分成许多四面体，一个四面体 基本上是一个四面的角锥。四面体的集合叫做有限元网面。下图是混合接头 的有限元网面剖分图。
将一个结构分成成千上万的小区域（单元），系统分别计算每一个单元。 系统划分的区域越小，最终值越精确。
样本问题
这本手册以包含小损耗材料的圆柱腔为样例，采用本征模方法求出了自 然谐振频率。这个问题常用的几何模型如下所示：具体的尺寸在第 4 章“画
存储项目注释
将你的新项目注释存储起来，这样在你下次使用 Ansoft HFSS 时，你无 需打开项目就可以看到它的信息。 ¾ 输入 eigon 问题的注释 1. 缺省选择 Notes。
