机床主要部件设计

机床主轴设计范文机床主轴是机床的核心零件，它负责驱动刀具进行加工作业。

主轴的设计关乎机床的运行效率、加工精度和寿命等方面。

本文将从主轴的选材、结构设计、动力系统和附件等方面，详细介绍机床主轴的设计。

1.选材主轴的选材是保证其性能和寿命的关键。

首先要选择具有足够强度和硬度的材料，能够承受高速旋转、大径向载荷和轴向载荷的同时不发生变形和破坏。

常见的主轴材料有优质合金钢、优质碳素结构钢和铸铁等。

其次，考虑到机床主轴的质量平衡问题，在选材时要注意对称性和均匀性，以减小动平衡对主轴的影响。

2.结构设计机床主轴的结构设计应该考虑到其承受的载荷和转速，同时要保证刚度和稳定性。

常见的主轴结构有支撑式主轴和主轴箱式主轴。

支撑式主轴通过各种轴承和支撑装置实现轴向支撑和径向支撑，具有结构简单、承受能力大的优点。

主轴箱式主轴将主轴箱和主轴一体化设计，结构更加紧凑，能够大大提高主轴的刚度和稳定性。

3.动力系统机床主轴的动力系统包括驱动器和电机。

驱动器一般选用变速器，可根据加工要求和工件材料的不同选择不同的速度档位。

电机选用的主要考虑因素有功率、转速范围和转矩要求。

一般使用交流伺服电机、电涡流电机或直流电机作为主轴的驱动电机。

4.附件机床主轴通常需要配备一些附件以实现特定的加工要求。

例如，主轴可能需要装配刀库，用于刀具的自动换刀；也可能需要装配冷却液系统，用于对切削区域进行冷却和润滑；还可能需要装配自动夹具，用于自动夹紧工件。

这些附件的设计需要充分考虑主轴结构的特点和工艺要求，以确保其功能正常和可靠。

总之，机床主轴的设计是机床设计中非常重要的一环。

通过合理的选材、结构设计、动力系统和附件的选择和配置，可以提高机床的运行效率、加工精度和寿命。

在实际应用中，还要注意对主轴进行定期的检查和维护，以保证其正常工作。

机床的基本组成
机床的基本组成包括以下几个部分：
1. 机床床身（床架）：机床的主要承载结构，通常由铸铁、焊接结构或钢板制成，用于支撑和定位其他部件。

2. 主轴：机床的主要工作部件，提供驱动力和支撑工件加工的转动运动。

3. 电机：提供机床运动所需的动力，通常包括主轴驱动电机和进给轴驱动电机。

4. 进给系统：用于实现机床工作台或刀架在加工过程中的直线或旋转进给运动，包括进给电机、球螺杆、滚珠丝杠等。

5. 控制系统：用于控制和调节机床各个部件的运动，包括数控系统、程序控制系统等。

6. 刀具系统：用于切削和加工工件的刀具，包括刀架、刀座、刀柄等。

7. 冷却系统：用于冷却和润滑机床和切削过程中产生的热量和摩擦，包括冷却液箱、冷却泵等。

8. 驱动系统：用于将电机的动力传递给各个机床部件，通常采用传动装置或传动链条。

9. 辅助装置：包括卡盘、夹具、刀具库等，用于支撑和固定工件、刀具等。

10. 润滑系统：用于给机床各个部件提供润滑和冷却，保证机床正常运行和延长寿命。

以上是机床的基本组成，不同类型的机床在组成上可能存在差异，但基本原理和功能相似。

数控机床主轴部件结构1.主轴箱体：主轴箱体是主轴部件的主要支撑部分，通常由铸铁或钢板焊接而成。

其主要功能是支撑主轴轴承和主轴电机，并提供刚性和稳定的工作环境。

主轴箱体通常有进给箱和冷却箱两个部分，进给箱用于传送动力和转矩到主轴，而冷却箱则用于散热和冷却主轴。

2.主轴轴承：主轴轴承用于支撑和定位主轴，使其能够高速旋转并承受工作负载。

根据不同的需求，主轴轴承可以分为滚动轴承和滑动轴承两种类型。

滚动轴承主要有角接触球轴承、圆锥滚子轴承和球面滚子轴承等；滑动轴承则有液体静压轴承和磁浮轴承等。

主轴轴承通常由高速钢或陶瓷制成，以提供低摩擦和高刚度的特性。

3.主轴电机：主轴电机用于提供主轴的驱动力和转矩。

根据不同的需求和机床类型，主轴电机可以采用交流电机、直流电机或伺服电机等。

交流电机通常具有较好的响应性和调速性能，而直流电机则提供更高的转矩和速度范围。

伺服电机则结合了交流电机和伺服控制系统，可实现更精确的位置和速度控制。

4.主轴夹头：主轴夹头用于夹持工件或刀具，使其与主轴保持刚性连接。

主轴夹头通常有机械夹头和液压夹头两种类型。

机械夹头通过螺纹、卡盘或夹具等机械结构实现夹紧，适用于一般的加工需求。

液压夹头则通过液压系统提供更高的夹紧力和精确的夹紧位置，适用于高精度加工和重负载切削。

除了以上主要部件，数控机床主轴还可能包括冷却系统、振动补偿系统、联轴器等。

冷却系统用于降低主轴温度，保证加工质量和主轴寿命；振动补偿系统用于抑制主轴振动，提高加工质量和效率；联轴器用于连接主轴电机和主轴轴承，传递动力和转矩。

总之，数控机床主轴部件结构的设计旨在实现稳定高速、高精度的加工要求。

不同的机床和加工需求可能会有不同的主轴结构和配置，但其核心目标都是提供高效的驱动力和承载能力，以满足工业生产的要求。

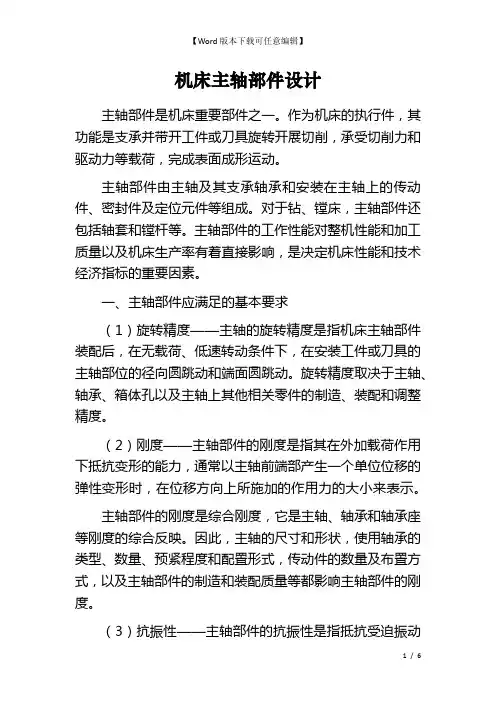

机床主轴部件设计主轴部件是机床重要部件之一。

作为机床的执行件，其功能是支承并带开工件或刀具旋转开展切削，承受切削力和驱动力等载荷，完成表面成形运动。

主轴部件由主轴及其支承轴承和安装在主轴上的传动件、密封件及定位元件等组成。

对于钻、镗床，主轴部件还包括轴套和镗杆等。

主轴部件的工作性能对整机性能和加工质量以及机床生产率有着直接影响，是决定机床性能和技术经济指标的重要因素。

一、主轴部件应满足的基本要求（1）旋转精度——主轴的旋转精度是指机床主轴部件装配后，在无载荷、低速转动条件下，在安装工件或刀具的主轴部位的径向圆跳动和端面圆跳动。

旋转精度取决于主轴、轴承、箱体孔以及主轴上其他相关零件的制造、装配和调整精度。

（2）刚度——主轴部件的刚度是指其在外加载荷作用下抵抗变形的能力，通常以主轴前端部产生一个单位位移的弹性变形时，在位移方向上所施加的作用力的大小来表示。

主轴部件的刚度是综合刚度，它是主轴、轴承和轴承座等刚度的综合反映。

因此，主轴的尺寸和形状，使用轴承的类型、数量、预紧程度和配置形式，传动件的数量及布置方式，以及主轴部件的制造和装配质量等都影响主轴部件的刚度。

（3）抗振性——主轴部件的抗振性是指抵抗受迫振动和自激振动而保持平稳运转的能力。

在切削过程中，由于各种因素引起的冲击力和交变力的干扰，使主轴产生振动。

抗振性差，表现为主轴部件工作时易产生振动且振幅较大，降低已加工表面质量和刀具寿命，加速传动件的磨损，诱发加工时的噪声，影响工作环境。

严重的振动则可破坏刀具或主轴部件正常运转，使加工无法开展。

（4）温升及热变形——主轴部件运转时，因各相对运动处的摩擦生热，切削区的切削热等使主轴部件的温度升高，其尺寸、形状及位置发生变化，造成主轴部件的热变形。

主轴热变形可引起轴承间隙变化，温升后会使润滑油粘度降低，这些变化都会影响主轴部件的工作性能，降低加工精度。

（5）精度保持性——主轴部件的精度保持性是指长期地保持其原始制造精度的能力。

数控车床主轴组件设计数控车床主轴组件是数控机床中最基本、最重要的部件之一。

其主要作用是将旋转电机的动力转化为刀具的相对运动。

主轴组件的设计质量直接影响到机床的加工精度、切削效率和使用寿命。

因此，在数控车床的设计中，主轴组件的设计显得尤为重要。

本文将从设计要求、主要结构、材料选用、加工工艺等方面详细阐述数控车床主轴组件的设计。

一、设计要求在数控车床主轴组件设计过程中，需要考虑以下一些因素：1. 总体尺寸：根据数控车床的使用场景，确定主轴组件的长度、直径等尺寸，并保证其能够安装到机床上并协调运动。

2. 刚性要求：数控车床需要进行高精度的加工，因此主轴组件的刚性需要足够高，能够承受切削力和切削热等负载，保证刀具的精度和寿命。

3. 精度要求：主轴组件的精度取决于各个部件的加工质量和装配精度。

不同的加工要求对主轴组件精度的要求不尽相同，因此在设计过程中需要根据实际需求设定相应的精度标准。

4. 特殊要求：根据数控车床的特殊加工要求，主轴组件可能还需要具备高温抗性、低噪音、低振动、耐腐蚀等特殊性能，因此需要针对实际需求进行定制化设计。

二、主要结构数控车床主轴组件主要由主轴箱、主轴、轴承、传动装置、调速装置和夹具等组成。

1. 主轴箱：主要承载整个主轴组件，并连接到车床上。

主轴箱需要具备足够的刚性和稳定性，防止在高速运转时产生振动和因热膨胀引起的变形。

2. 主轴：作为主轴组件的核心部件，需要具备高强度、高精度和高刚性。

通常采用高强度钢材或工程塑料材料制造，以确保其能承受高速运转和不同方向向心力的作用。

3. 轴承：轴承承受主轴的径向和轴向力，并保证主轴组件的转动平稳和精度稳定。

常用的轴承有滚动轴承和滑动轴承两种，选择时需要根据应用场景和对精度的要求进行综合考虑。

4. 传动装置：传动装置将电动机的旋转动力传递到主轴上，通常采用皮带传动、齿轮传动和磁力传动三种方式。

5. 调速装置：调速装置是保证数控车床能够满足不同加工需要的关键部分。

机床结构和部件介绍机床是制造业中常见的一种设备，用于加工工件以改变其形状、尺寸和表面质量。

机床的结构和部件是构成机床整体的重要组成部分。

本文将介绍机床的结构和部件，以帮助读者更好地了解机床的工作原理和功能。

一、机床的结构1.床身：机床的床身是机床的主体部分，负责支撑和固定其他部件。

床身通常由铸铁制成，具有良好的刚性和稳定性。

床身上有床身滑轨，用于支撑工件和刀具的移动。

2.立柱：机床的立柱位于床身的一侧，起到支撑和稳定机床横梁或工作台的作用。

立柱通常采用铸铁或焊接结构制成，具有足够的刚性和稳定性。

3.横梁：机床的横梁位于床身的顶部，它连接立柱，并支撑工作台或工作台滑架。

横梁通常由铸铁或焊接结构制成，具有较高的刚性和稳定性。

4.工作台：机床的工作台是支撑工件的平面，用于进行加工操作。

工作台可以在床身滑轨上移动，以适应不同大小和形状的工件。

工作台通常由铸铁制成，也可以根据特定的加工需求进行定制。

二、机床的部件1.主轴：机床的主轴是加工工件的主要部件，通过主轴来夹持和旋转工件。

主轴有不同的形式，如立式、卧式、卧立复合轴等，可以根据不同的加工需求选择合适的主轴类型。

2.滑架：滑架是机床上用于移动刀具或工件的部件，通常与主轴一起工作。

滑架可以沿着床身滑轨进行水平或垂直移动，以实现需要的加工操作。

3.进给系统：进给系统用于控制机床上刀具或工件的进给速度和方向。

进给系统包括进给电机、进给轴和进给装置等。

通过调整进给系统，可以实现工件的不同加工要求，如进给速度、切削深度和进给方向等。

4.刀具系统：刀具系统包括刀柄、刀片和刀座等部件，用于安装和固定刀具。

刀具系统具有较高的刚性和稳定性，以实现精确的切削加工。

5.润滑系统：润滑系统用于对机床运动部件和轴承等进行润滑，以减少磨损和摩擦。

润滑系统包括润滑油箱、润滑泵和润滑管路等部件，通过循环输送润滑油，保持机床的正常运行。

6.控制系统：控制系统是机床的重要组成部分，用于控制机床的加工过程。

车床的主要结构范文车床是一种用来加工旋转对称零件的机床，通过将物料夹紧在主轴上，并用切削工具进行切削，然后沿着工件上坐标轴方向进行移动，来加工出所需形状和尺寸的工件。

车床是制造业中广泛使用的一种机床类型，它的主要结构包括主轴、床身、床架、进给机构、切削工具、刀架和驱动装置等。

一、主轴部分：主轴是车床的核心部件，它用于固定工件和传递切削力，同时使工件高速旋转。

主轴主要由主轴箱体、主轴、前轴承和后轴承组成。

1.主轴箱体：主轴箱体是主轴的支撑结构，它通常由铸铁或钢板焊接而成，用于固定主轴和支撑主轴箱内的各种机构。

2.主轴：主轴是连接切削机床的零件，它用于固定工件和传递切削力。

主轴一般由高强度合金钢或特殊钢材制成，具有较高的硬度和强度。

3.轴承：主轴的前后两端安装了轴承，用于支撑主轴的旋转运动。

前轴承通常是角接触球轴承或滚子轴承，后轴承通常是滑动轴承或调心滚子轴承。

二、床身部分：床身是车床的支撑和定位部件，它是车床的基础结构，承受着主轴箱体、工作台、进给机构等重要部件的加工力、切削力和惯性力。

床身通常由铸铁或钢板焊接而成，具有较高的刚度和稳定性。

床身通常分为两个主要部分：床身床架和床身床体。

1.床身床架：床身床架是床身的主要承重组成部分，它起到支撑和定位的作用。

床身床架通常由两个平行的长条形结构组成，它们在床身上进行固定，以保证床身的稳定性和刚度。

2.床身床体：床身床体是床身的平板部分，用于安装主轴箱体、进给机构和工作台等重要组件。

床身床体的表面通常经过精加工，以确保工件的加工精度。

三、进给机构：进给机构是车床的重要组成部分，用于控制工件在进给方向上的运动，实现切削和加工。

进给机构包括主运动机构、进给运动机构和变速机构等。

1.主运动机构：主运动机构是控制主轴箱体在转速方面的运动，通常由主电机、传动装置和控制系统等组成。

主运动机构通过变速机构控制主轴的转速，以满足不同零件的加工需求。

2.进给运动机构：进给运动机构用于控制刀架的进给速度和位置，以实现工件在进给方向上的移动。
